超声波液位测量系统的应用

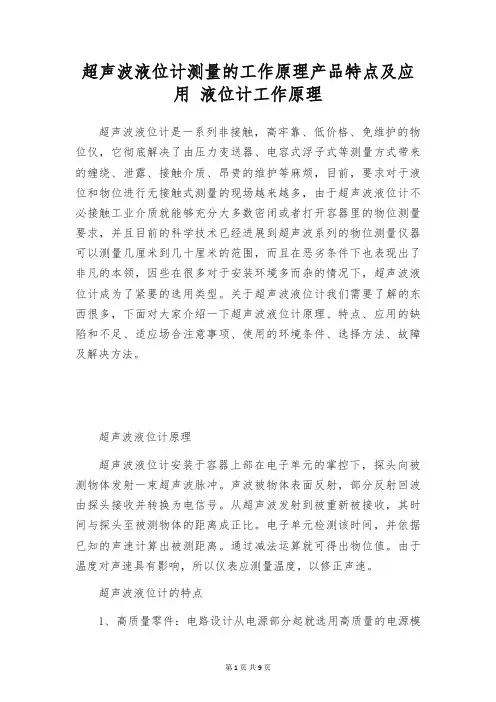

超声波液位计测量的工作原理产品特点及应用液位计工作原理超声波液位计是一系列非接触，高牢靠、低价格、免维护的物位仪，它彻底解决了由压力变送器、电容式浮子式等测量方式带来的缠绕、泄露、接触介质、昂贵的维护等麻烦，目前，要求对于液位和物位进行无接触式测量的现场越来越多，由于超声波液位计不必接触工业介质就能够充分大多数密闭或者打开容器里的物位测量要求，并且目前的科学技术已经进展到超声波系列的物位测量仪器可以测量几厘米到几十厘米的范围，而且在恶劣条件下也表现出了非凡的本领，因些在很多对于安装环境多而杂的情况下，超声波液位计成为了紧要的选用类型。

关于超声波液位计我们需要了解的东西很多，下面对大家介绍一下超声波液位计原理、特点、应用的缺陷和不足、适应场合注意事项、使用的环境条件、选择方法、故障及解决方法。

超声波液位计原理超声波液位计安装于容器上部在电子单元的掌控下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并依据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

由于温度对声速具有影响，所以仪表应测量温度，以修正声速。

超声波液位计的特点1、高质量零件：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口稳定牢靠的器件，完全可以替代同类型国外进口仪表。

2、超高精度：我公司拥有的声波智能器，使仪表的精度大大提高，液位精度达到0.25%，能够抗种干扰波。

3、专业的声波智能技术：的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特别步骤，此技术具有动态思维、动态分析的功能。

4、适应安全稳定：超声波液位计是一种非接触仪表，不跟液体直接接触，因此故障率低。

超声波液位计应用的缺陷和不足1、超声波本质是一种机械波，传播需要介质，那么超声波液位计大的应用缺陷是不能用于真空环境和传播介质变化（如强挥发性）的环境；2、超声波液位计的换能器由压电陶瓷和塑性外壳灌封而成，其不能应用于高温高压环境，一般超声波液位计的大耐受温度为80℃；3、超声波是一种机械波，在传播的过程中会存在衰减，考虑到精度和量程的冲突性，超声波液位计实际应用中量程范围较小，精度稍差，所以其不能用于大量程和高精度的场合；4、超声波液位计在实际应用中测量的时间量，结合声速，可以得出距离值（时间声速=距离），而声速随着介质和温度变化，所以超声波液位计也不能应用于温度频繁变化的场合。

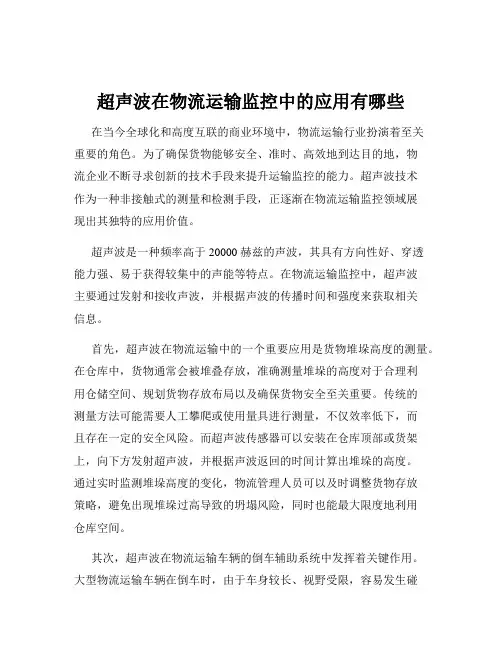

超声波在物流运输监控中的应用有哪些在当今全球化和高度互联的商业环境中，物流运输行业扮演着至关重要的角色。

为了确保货物能够安全、准时、高效地到达目的地，物流企业不断寻求创新的技术手段来提升运输监控的能力。

超声波技术作为一种非接触式的测量和检测手段，正逐渐在物流运输监控领域展现出其独特的应用价值。

超声波是一种频率高于 20000 赫兹的声波，其具有方向性好、穿透能力强、易于获得较集中的声能等特点。

在物流运输监控中，超声波主要通过发射和接收声波，并根据声波的传播时间和强度来获取相关信息。

首先，超声波在物流运输中的一个重要应用是货物堆垛高度的测量。

在仓库中，货物通常会被堆叠存放，准确测量堆垛的高度对于合理利用仓储空间、规划货物存放布局以及确保货物安全至关重要。

传统的测量方法可能需要人工攀爬或使用量具进行测量，不仅效率低下，而且存在一定的安全风险。

而超声波传感器可以安装在仓库顶部或货架上，向下方发射超声波，并根据声波返回的时间计算出堆垛的高度。

通过实时监测堆垛高度的变化，物流管理人员可以及时调整货物存放策略，避免出现堆垛过高导致的坍塌风险，同时也能最大限度地利用仓库空间。

其次，超声波在物流运输车辆的倒车辅助系统中发挥着关键作用。

大型物流运输车辆在倒车时，由于车身较长、视野受限，容易发生碰撞事故。

超声波倒车雷达系统通过在车辆尾部安装多个超声波传感器，能够实时检测车辆后方的障碍物距离和位置，并通过声音或显示屏向驾驶员发出警示。

当障碍物距离车辆较近时，警示信号会变得更加急促，提醒驾驶员及时停车或调整方向。

这大大提高了物流运输车辆在倒车过程中的安全性，减少了事故的发生。

再者，超声波技术还可以用于物流运输车辆的载货量监测。

准确掌握车辆的载货量对于物流企业进行运输成本核算、优化运输路线以及确保车辆不超载具有重要意义。

通过在车辆的货厢底部安装超声波传感器，可以测量货物对货厢底部的压力，从而间接计算出载货量。

这种非接触式的载货量监测方法不仅不会对货物造成损害，而且能够实时提供准确的数据，帮助物流企业更好地管理运输业务。

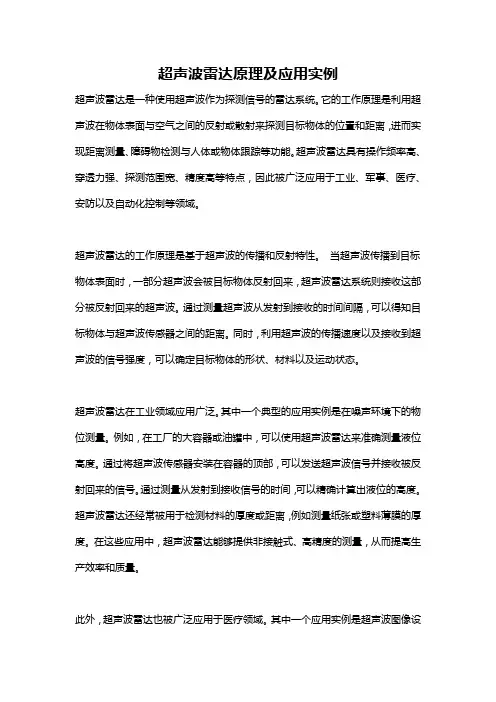

超声波雷达原理及应用实例超声波雷达是一种使用超声波作为探测信号的雷达系统。

它的工作原理是利用超声波在物体表面与空气之间的反射或散射来探测目标物体的位置和距离，进而实现距离测量、障碍物检测与人体或物体跟踪等功能。

超声波雷达具有操作频率高、穿透力强、探测范围宽、精度高等特点，因此被广泛应用于工业、军事、医疗、安防以及自动化控制等领域。

超声波雷达的工作原理是基于超声波的传播和反射特性。

当超声波传播到目标物体表面时，一部分超声波会被目标物体反射回来，超声波雷达系统则接收这部分被反射回来的超声波。

通过测量超声波从发射到接收的时间间隔，可以得知目标物体与超声波传感器之间的距离。

同时，利用超声波的传播速度以及接收到超声波的信号强度，可以确定目标物体的形状、材料以及运动状态。

超声波雷达在工业领域应用广泛。

其中一个典型的应用实例是在噪声环境下的物位测量。

例如，在工厂的大容器或油罐中，可以使用超声波雷达来准确测量液位高度。

通过将超声波传感器安装在容器的顶部，可以发送超声波信号并接收被反射回来的信号。

通过测量从发射到接收信号的时间，可以精确计算出液位的高度。

超声波雷达还经常被用于检测材料的厚度或距离，例如测量纸张或塑料薄膜的厚度。

在这些应用中，超声波雷达能够提供非接触式、高精度的测量，从而提高生产效率和质量。

此外，超声波雷达也被广泛应用于医疗领域。

其中一个应用实例是超声波图像设备，通过利用超声波对人体内部组织进行反射和散射，可以获得详细的人体器官和组织结构图像。

这种非侵入性的成像技术在对胎儿进行检查、肿瘤和其他疾病诊断以及手术导航等领域都有广泛应用。

超声波图像设备可以提供高分辨率的图像质量，并且对人体没有任何辐射危害。

此外，超声波雷达还被用于自动驾驶技术中的障碍物检测与避免。

当车辆或机器人需要在复杂环境中行驶时，超声波雷达可以实时探测到周围障碍物的距离和位置，从而帮助车辆或机器人做出避免碰撞的决策。

例如，在倒车过程中，超声波雷达可以检测到停车位后方障碍物的距离，为驾驶员提供安全停车的参考。

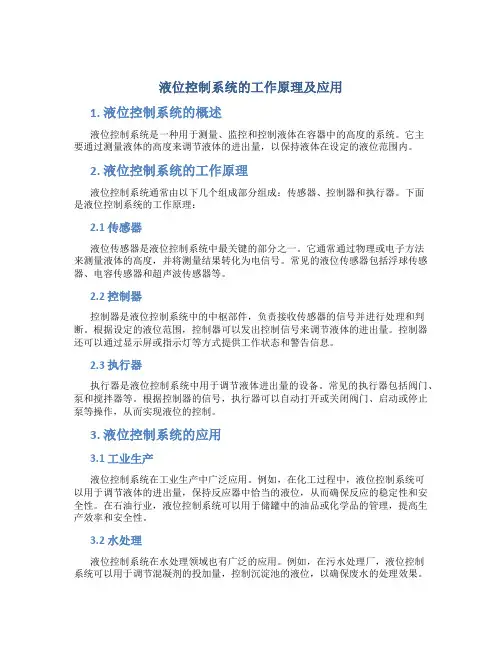

液位控制系统的工作原理及应用1. 液位控制系统的概述液位控制系统是一种用于测量、监控和控制液体在容器中的高度的系统。

它主要通过测量液体的高度来调节液体的进出量，以保持液体在设定的液位范围内。

2. 液位控制系统的工作原理液位控制系统通常由以下几个组成部分组成：传感器、控制器和执行器。

下面是液位控制系统的工作原理：2.1 传感器液位传感器是液位控制系统中最关键的部分之一。

它通常通过物理或电子方法来测量液体的高度，并将测量结果转化为电信号。

常见的液位传感器包括浮球传感器、电容传感器和超声波传感器等。

2.2 控制器控制器是液位控制系统中的中枢部件，负责接收传感器的信号并进行处理和判断。

根据设定的液位范围，控制器可以发出控制信号来调节液体的进出量。

控制器还可以通过显示屏或指示灯等方式提供工作状态和警告信息。

2.3 执行器执行器是液位控制系统中用于调节液体进出量的设备。

常见的执行器包括阀门、泵和搅拌器等。

根据控制器的信号，执行器可以自动打开或关闭阀门、启动或停止泵等操作，从而实现液位的控制。

3. 液位控制系统的应用3.1 工业生产液位控制系统在工业生产中广泛应用。

例如，在化工过程中，液位控制系统可以用于调节液体的进出量，保持反应器中恰当的液位，从而确保反应的稳定性和安全性。

在石油行业，液位控制系统可以用于储罐中的油品或化学品的管理，提高生产效率和安全性。

3.2 水处理液位控制系统在水处理领域也有广泛的应用。

例如，在污水处理厂，液位控制系统可以用于调节混凝剂的投加量，控制沉淀池的液位，以确保废水的处理效果。

在供水系统中，液位控制系统可以用于监控水库或水井的液位，并自动控制水泵的启停，保持水源的稳定供应。

3.3 智能家居随着智能家居的发展，液位控制系统也开始在家庭生活中得到应用。

例如，在水器中，液位控制系统可以用于检测水位，防止水箱溢出。

在洗衣机中，液位控制系统可以用于监测洗衣机内的水位，确保洗衣的效果和节约水资源。

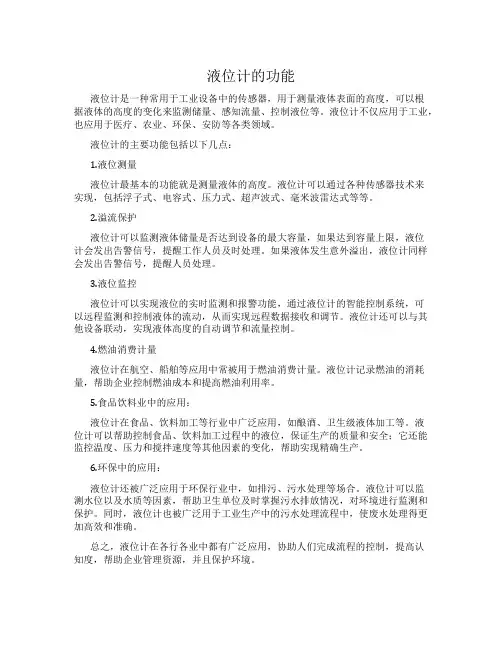

液位计的功能液位计是一种常用于工业设备中的传感器，用于测量液体表面的高度，可以根据液体的高度的变化来监测储量、感知流量、控制液位等。

液位计不仅应用于工业，也应用于医疗、农业、环保、安防等各类领域。

液位计的主要功能包括以下几点：1.液位测量液位计最基本的功能就是测量液体的高度。

液位计可以通过各种传感器技术来实现，包括浮子式、电容式、压力式、超声波式、毫米波雷达式等等。

2.溢流保护液位计可以监测液体储量是否达到设备的最大容量，如果达到容量上限，液位计会发出告警信号，提醒工作人员及时处理。

如果液体发生意外溢出，液位计同样会发出告警信号，提醒人员处理。

3.液位监控液位计可以实现液位的实时监测和报警功能，通过液位计的智能控制系统，可以远程监测和控制液体的流动，从而实现远程数据接收和调节。

液位计还可以与其他设备联动，实现液体高度的自动调节和流量控制。

4.燃油消费计量液位计在航空、船舶等应用中常被用于燃油消费计量。

液位计记录燃油的消耗量，帮助企业控制燃油成本和提高燃油利用率。

5.食品饮料业中的应用：液位计在食品、饮料加工等行业中广泛应用，如酿酒、卫生级液体加工等。

液位计可以帮助控制食品、饮料加工过程中的液位，保证生产的质量和安全；它还能监控温度、压力和搅拌速度等其他因素的变化，帮助实现精确生产。

6.环保中的应用：液位计还被广泛应用于环保行业中，如排污、污水处理等场合。

液位计可以监测水位以及水质等因素，帮助卫生单位及时掌握污水排放情况，对环境进行监测和保护。

同时，液位计也被广泛用于工业生产中的污水处理流程中，使废水处理得更加高效和准确。

总之，液位计在各行各业中都有广泛应用，协助人们完成流程的控制，提高认知度，帮助企业管理资源，并且保护环境。

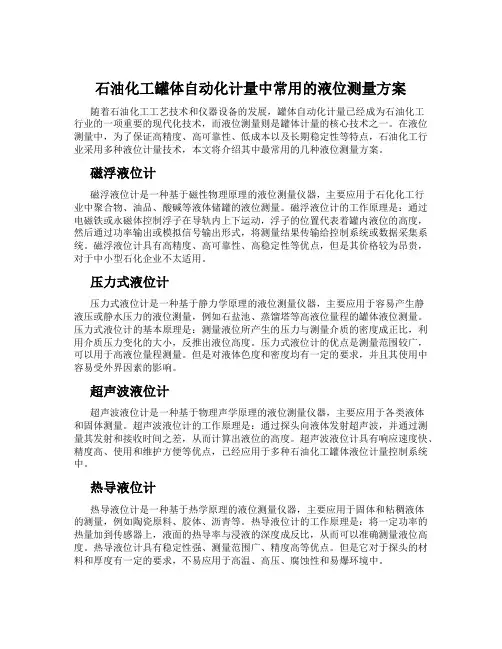

超声波测量、差压式与电容式液位计工作原理及用途、优缺点及特点一、差压式液位计A：（一）、工作原理及用途：1、通过测量容器两个不同点处的压力差来计算容器内物体液位（差压）的仪表。

2、常规的差压变送器通过测量容器中的液位压力来进行液位的测量。

例如，500毫米的水柱对应了500 mmH20的压力。

然而，在许多应用中，在液体之上有额外的蒸汽压力。

3、由于蒸汽压力不是液位测量的一部分，需要使用引压管和有密封件的毛细管来抵消它的存在。

（二）、特点：1、虽然双法兰差压液位系统是一种成熟可靠的的技术，却一直以来很难在高型容器和塔中得到应用。

2、因为这些都需要更长的毛细管以方便安装，距离过长的毛细管使得压力的传输变得误差过大，并且在环境温度变化较大的时候变得更为明显。

3、同时安装过程要求较高，引压管可能并不可靠，都是非常严重的困扰。

二、差压式液位计B：三、超声波测量液位计：（一）、工作原理及用途：1、超声波液位计是由微处理器控制的数字液位仪表。

2、在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。

3、由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

（二）、特点：1、具有抗干扰性强。

可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。

2、采用聚丙烯防水外壳。

壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。

3、重量轻、不结垢、不污染介质。

4、无毒性。

可用于药品、食品工业设备安装，维修极为方便。

四、电容式液位计：（一）、工作原理及用途：1、电容式液位计是采用测量电容的变化来测量液面的高低的。

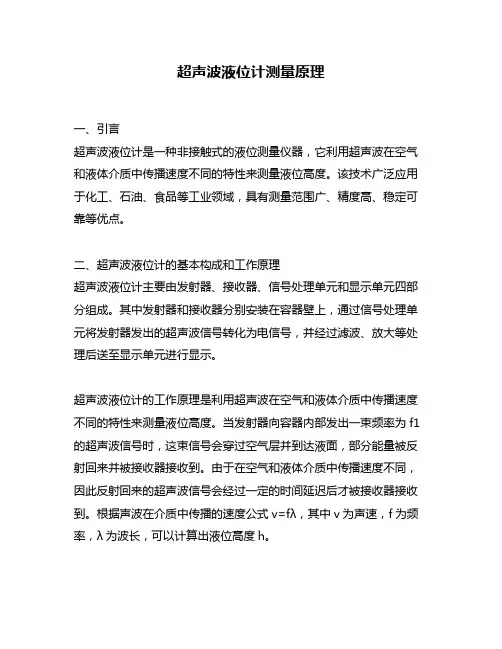

超声波液位计测量原理一、引言超声波液位计是一种非接触式的液位测量仪器，它利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。

该技术广泛应用于化工、石油、食品等工业领域，具有测量范围广、精度高、稳定可靠等优点。

二、超声波液位计的基本构成和工作原理超声波液位计主要由发射器、接收器、信号处理单元和显示单元四部分组成。

其中发射器和接收器分别安装在容器壁上，通过信号处理单元将发射器发出的超声波信号转化为电信号，并经过滤波、放大等处理后送至显示单元进行显示。

超声波液位计的工作原理是利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。

当发射器向容器内部发出一束频率为f1的超声波信号时，这束信号会穿过空气层并到达液面，部分能量被反射回来并被接收器接收到。

由于在空气和液体介质中传播速度不同，因此反射回来的超声波信号会经过一定的时间延迟后才被接收器接收到。

根据声波在介质中传播的速度公式v=fλ，其中v为声速，f为频率，λ为波长，可以计算出液位高度h。

三、超声波液位计的工作原理详解1. 超声波发射器和接收器超声波发射器和接收器是超声波液位计中最基本的部分。

发射器主要由振动片、驱动电路等组成，其作用是将电信号转化为机械振动，并将振动能量传递给介质中的空气层。

接收器主要由振动片、前置放大电路等组成，其作用是将反射回来的机械振动转化为电信号，并进行放大处理。

2. 超声波在空气和液体介质中传播超声波是指频率高于20kHz的机械振动，在空气和液体介质中传播时具有不同的特性。

在空气中传播时，由于空气密度小、弹性模量小，导致声速较低；而在液体介质中传播时，则由于液体密度大、弹性模量大，导致声速较高。

因此，当超声波信号穿过空气层并到达液面时，其传播速度会发生变化。

3. 超声波在介质中的反射和衰减当超声波信号到达液面后，部分能量会被反射回来，并在空气中传回到接收器处。

由于超声波在介质中的传播存在一定的衰减现象，因此反射回来的超声波信号强度会比发射时要小。

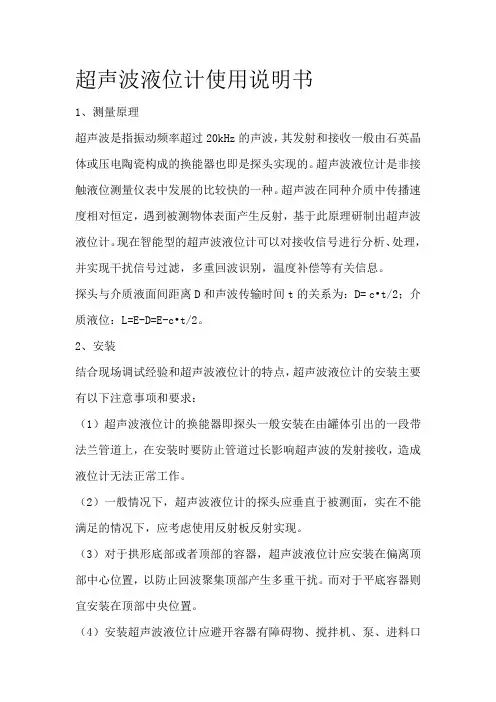

超声波液位计使用说明书1、测量原理超声波是指振动频率超过20kHz的声波，其发射和接收一般由石英晶体或压电陶瓷构成的换能器也即是探头实现的。

超声波液位计是非接触液位测量仪表中发展的比较快的一种。

超声波在同种介质中传播速度相对恒定，遇到被测物体表面产生反射，基于此原理研制出超声波液位计。

现在智能型的超声波液位计可以对接收信号进行分析、处理，并实现干扰信号过滤，多重回波识别，温度补偿等有关信息。

探头与介质液面间距离D和声波传输时间t的关系为：D= c•t/2；介质液位：L=E-D=E-c•t/2。

2、安装结合现场调试经验和超声波液位计的特点，超声波液位计的安装主要有以下注意事项和要求：（1）超声波液位计的换能器即探头一般安装在由罐体引出的一段带法兰管道上，在安装时要防止管道过长影响超声波的发射接收，造成液位计无法正常工作。

（2）一般情况下，超声波液位计的探头应垂直于被测面，实在不能满足的情况下，应考虑使用反射板反射实现。

（3）对于拱形底部或者顶部的容器，超声波液位计应安装在偏离顶部中心位置，以防止回波聚集顶部产生多重干扰。

而对于平底容器则宜安装在顶部中央位置。

（4）安装超声波液位计应避开容器有障碍物、搅拌机、泵、进料口易造成液位剧烈波动的地方，如确实无法避免应考虑增设导波管。

（5）考虑到抑制工业环境下的电磁干扰，超声波液位计的信号电缆应安装屏蔽层。

3、技术特点（1）超声波液位计是采用声波测量的仪器，声波传播必须要有传播介质。

（2）超声波液位计通过压电效应产生振动发射超声波，所以其通常用在常压容器中，而且声波的传播速度受温度影响较大，一般情况下超声波换能器的工作温度不能过高。

（3）非接触式测量，超声波液位计的探头安装在被测物上方，实现非接触测量，可以对有毒物、腐蚀性、粘稠物等进行测量，特别是带有只能操作面板的超声波液位计，人机交互良好，维护方便简单。

（4）应避免安装在液体容易产生泡沫、漂浮物或者液面易波动的地方，否则会导致虚假回波的产生。

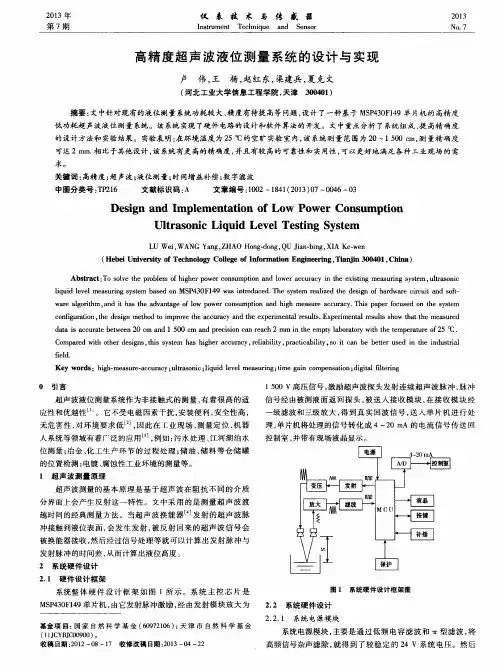

基于超声波的液位控制系统设计液位控制是许多工业和民用设备中都需要解决的问题之一。

现今市场上，许多常见的液位控制系统主要是基于机械浮子测量的液位计，但是这种方法存在不少问题。

机械浮子测量容易受到水质、污物等因素的干扰，而且使用寿命有限，维护和保养成本也相对较高。

因此，在一些要求更高精度和可靠性的场合中，一些公司研发出基于超声波技术的液位控制系统，因其精准度和可靠性高，迅速受到了市场和用户的关注。

一、超声波液位控制系统工作原理超声波液位控制系统是利用超声波的传播来测量液体的高度。

发射器通过发射高频的声波进入液体中进行传播，并被液位震荡反射回来，经过接收器接收到数据后进行处理得到液体的高度，将反射的波的时间和距离进行计算得出液位高度并输出。

该系统通过连续监测液位高度，在液位高度超过或低于规定的范围时，会自动控制阀门和泵来调节液位。

二、超声波液位控制系统设计方案1.传感器设计超声波液位控制系统中最主要部分是传感器部分。

普通的超声波液位计仅仅用一根声波发射二极管及一根声波接收二极管构成，但针对经常测液位的应用，需要具备让声波利用到最大程度的连续性和可靠性。

为了提高传感器稳定性，采用啁啾控制技术，它能让传感器自己检测最佳声波发射和接收的频率。

同时，使用微控制器处理、数字滤波器、多路径混合技术与声学背景优化，而且还能自动消除液位表面浮泡的影响，从而保证了传感器的稳定性和准确性。

2.软件设计针对使用者的项目，软件能够自动控制开关和维护，并且检测“故障”和“空气”的存在。

开发者可以通过设置相关参数提高精度和可靠性，例如预设液位上下允许变化的范围、高液位接入自动停止泵、低液位接入自动启动泵、液位报警机制等等。

3.硬件固定设计声音的传播是有其规律的。

如果使用一个夹具将传感器与液位容器固定在同一位置，那么系统稳定性就能提高20%以上。

在同一个容器中，容器的形状可定制化设计，以便于超声波能灵敏、准确地辐射到整个液位容器。
