《自动控制原理》考纲、试题、答案一、考试说明《自动控制原理与系统》通过本课程的学习，为其它专业基础及专业课的学习奠定理论基础。
充分理解自动控制系统所涉及到的基本概念，掌握自动控制系统各种数学模型的建立及转换方法，掌握分析自动控制系统的各种经典方法及常用综合方法。
了解直流电力拖动自动控制系统的特点，调速方法，调速系统的静态动态性能指标。
掌握直流转速单闭自动控制系统和转速、电流双闭环自动控制系统的静、动态设计方法，深刻领会和掌握控制系统的工程设计方法，能够熟练应用典型Ⅰ型、典型Ⅱ系统的设计和校正方法，了解可逆直流调速系统和位置随动系统的特点和设计方法。
了解交流电力拖动自动控制系统的特点，调速方法，特别是重点了解和掌握笼型异步电动机变压变频调速系统的原理、特点和设计方法，了解矢量控制技术在异步电动机变压变频调速系统的应用，了解同步电动机变压变频调速系统的特点和设计方法。
本课程闭卷考试，满分100分，考试时间90分钟。
考试试题题型及答题技巧如下：一、单项选择题 (每空2分，共40分)二、选择题 (每题2分，共20分)三、名词解释（每题5分，共20分）答题技巧：相关知识点要回答全面，因为都可能是采分点，涉及的基本概念要表述清楚，要点清晰，简明扼要，进行必要解释，切忌长篇大论。
四、计算题（每题10分，共20分）答题技巧：第一，审题。
审题时需明确题目要求和给出的已知条件，注意各已知条件的单位，注意各因素比较的基准等，并注意所给条件中哪些是有用的，哪些是用来迷惑考试人员的，以防用错。
第二，确定解题方法和解题思路。
通过审题，明确了题目要求和已知条件，便可确定以哪种估价方法为主线，并根据该方法中用到的未知条件确定需借助的其他方法。
明确的解题思路，并保持清醒的头脑。
第三，公式和计算步骤。
计算过程中，涉及的计算公式一定要列出，哪怕没有时间计算，列出需要的几个公式也能得到相应的分数。
计算一定要分步计算，而且尽量细分。
并能对计算步骤作简要说明，答题时按顺序进行，避免跳步被扣分。

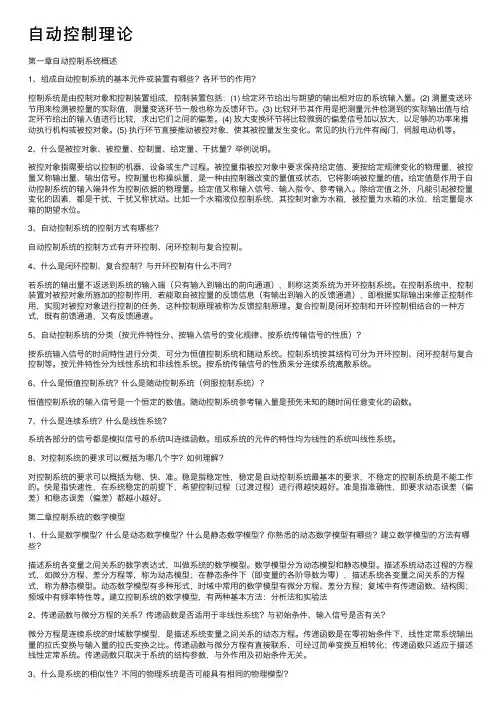

⾃动控制理论第⼀章⾃动控制系统概述1、组成⾃动控制系统的基本元件或装置有哪些？各环节的作⽤？控制系统是由控制对象和控制装置组成，控制装置包括：(1) 给定环节给出与期望的输出相对应的系统输⼊量。
(2) 测量变送环节⽤来检测被控量的实际值，测量变送环节⼀般也称为反馈环节。
(3) ⽐较环节其作⽤是把测量元件检测到的实际输出值与给定环节给出的输⼊值进⾏⽐较，求出它们之间的偏差。
(4) 放⼤变换环节将⽐较微弱的偏差信号加以放⼤，以⾜够的功率来推动执⾏机构或被控对象。
(5) 执⾏环节直接推动被控对象，使其被控量发⽣变化。
常见的执⾏元件有阀门，伺服电动机等。
2、什么是被控对象、被控量、控制量、给定量、⼲扰量？举例说明。
被控对象指需要给以控制的机器、设备或⽣产过程。
被控量指被控对象中要求保持给定值、要按给定规律变化的物理量，被控量⼜称输出量、输出信号。
控制量也称操纵量，是⼀种由控制器改变的量值或状态，它将影响被控量的值。
给定值是作⽤于⾃动控制系统的输⼊端并作为控制依据的物理量。
给定值⼜称输⼊信号、输⼊指令、参考输⼊。
除给定值之外，凡能引起被控量变化的因素，都是⼲扰，⼲扰⼜称扰动。
⽐如⼀个⽔箱液位控制系统，其控制对象为⽔箱，被控量为⽔箱的⽔位，给定量是⽔箱的期望⽔位。
3、⾃动控制系统的控制⽅式有哪些？⾃动控制系统的控制⽅式有开环控制、闭环控制与复合控制。
4、什么是闭环控制、复合控制？与开环控制有什么不同？若系统的输出量不返送到系统的输⼊端（只有输⼊到输出的前向通道），则称这类系统为开环控制系统。
在控制系统中，控制装置对被控对象所施加的控制作⽤，若能取⾃被控量的反馈信息（有输出到输⼊的反馈通道），即根据实际输出来修正控制作⽤，实现对被控对象进⾏控制的任务，这种控制原理被称为反馈控制原理。
复合控制是闭环控制和开环控制相结合的⼀种⽅式，既有前馈通道，⼜有反馈通道。
5、⾃动控制系统的分类（按元件特性分、按输⼊信号的变化规律、按系统传输信号的性质）？按系统输⼊信号的时间特性进⾏分类，可分为恒值控制系统和随动系统。
自动控制理论第2版（夏德钤著）课后习题答案下载夏德钤的《自动控制理论第2版》比拟全面和详细地介绍了经典控制理论的根本内容。
以下是为大家的自动控制理论第2版（夏德钤著），希望能对你有帮助!目前普通高等院校“自动控制理论(原理)”教学学时大致有三种，48学时、64学时和80学时。
自动控制理论(原理)涉及专业比拟多，教学内容以经典控制理论为主，控制对象依据专业而不同。
本书主要适用专业为：电气工程及其自动化，机械设计及其自动化，电子信息工程。
局部内容(例如控制对象方面的例题)稍加修改，也可以适应其他如建筑环境与能源应用工程专业等。
本教材是与上述的教学学时和专业相配套的教学参考书(80学时及以上的还需要略微补充一点内容)，同时也可作为学生自学教材。
在编写《自动控制理论》的过程中，我们重视根底理论知识，参加拉普拉斯变换内容，从第3章开始，参加MATLAB仿真的内容。
通过细化根轨迹和频率特性绘图过程，使学生更好地掌握图形绘制，掌握自动控制系统的分析和设计方法。
在注重应用的前提下，精选教学内容和配套习题，在文字表达方面力求清晰、准确，教材内容适度。
本教材的所有编者长期工作在教学第一线，也有很强的自动控制和电气控制的实践经历，我们力求将这些经历融入本教材中。
本书第1章由赵浩老师编写，第2章和第6章由朱宁老师编写，第3章由童佳老师编写，第4章由丁立军编写，第5章由高慧敏老师编写，第7章由林立老师编写。
陈叠峰和任美华两位同学编写了局部的MATLAB章节。
由于编者水平有限、编写时间紧迫，教材中难免有缺点和错误，恳请读者批评指正，以使我们有更大的进步。
[1] 编者xx年8月第1章自动控制的根本知识1.1自动控制的开展历史和根本概念1.2自动控制的根本控制方式1.3自动控制系统的分类1.4自动控制系统的性能指标习题1第2章控制系统的数学模型2.1数学模型的根本概念2.2控制系统数学模型——微分方程2.3拉普拉斯变换与反变换2.4传递函数2.5控制系统的动态构造图、信号流图与梅逊公式习题2第3章线性系统的时域分析法3.1系统分析的根本假设条件和分析指标3.2一阶系统的时域分析3.3二阶系统的时域分析3.4高阶系统的时域响应3.5线性定常系统的稳定性3.6线性系统的稳态误差计算3.7用MATLAB辅助分析控制系统时域性能习题3第4章控制系统的根轨迹法4.1根轨迹的根本概念4.2绘制根轨迹的规那么和方法4.3广义根轨迹4.4控制系统根轨迹的性能分析4.5用MATLAB绘制根轨迹习题4第5章控制系统的频域分析法5.1频率特性的根本概念5.2对数频率特性及其绘制5.3幅相频率特性及其绘制5.4稳定判据5.5稳定裕度5.6系统的开、闭环频率特性与阶跃响应的关系5.7MATLAB在频率法中的应用习题5第6章控制系统的校正6.1控制系统校正的根本概念6.2根本控制规律和常用校正装置6.3频率校正方法6.4反应校正6.5复合控制方法6.6Simulink在控制系统仿真中的应用习题6第7章离散控制系统7.1离散控制系统根本概念7.2信号的采样与复现7.3离散控制系统的数学模型7.4离散系统分析7.5应用MATLAB进展离散系统分析习题7参考文献1.2.3.。
第一章测试1.自动控制系统的工作原理是检测{偏差}，再以{偏差}为控制作用，从而消除偏差。
（）A:对B:错答案:A2.自动控制装置由{测量元件}，{比较元件}，调节元件，{执行元件}四部分组成。
（）A:错B:对答案:B3.连续系统是指系统中各部分的输入和输出信号都是连续变化的模拟量。
（）A:对B:错答案:A4.线性定常系统是用线性常系数微分方程描述的系统。
（）A:对B:错答案:A5.给定输入是对系统输出量的要求值。
（）A:对B:错答案:A6.被控量是指被控系统所要控制的物理量。
（）A:对B:错答案:A7.被控对象是指被控制的机器，设备和生产过程。
（）A:对B:错答案:A8.下列选项中，开环控制系统是指系统的输出量对系统（）。
A:无控制作用B:其他选项都包括C:有无控制作用答案:A9.闭环控制系统是系统的输出量对系统有控制作用。
（）A:对答案:A10.开环控制系统的特点是结构简单，无反馈，不能纠正偏差。
闭环控制系统的特点是能自动纠正偏差，需要考虑稳定性问题。
（）A:错B:对答案:B第二章测试1.求图示系统的传递函数（）A:B:C:D:答案:B2.下列选项中，求图示无源网络的传递函数G(S)==（）A:B:C:D:答案:B3.下列选项中，求图示无源网络的传递函数G(S)==（）A:B:C:D:答案:D4.下列选项中，求图示无源网络的传递函数G(S)=（）A:B:C:D:答案:C5.用解析法列写线性系统的微分方程有哪些步骤？（）。
A:确定输入输出、根据物理定律列元件各变量的微分方程、消中间变量、标准化B:确定输入、根据物理定律列元件各变量的微分方程、标准化C:确定输入输出、根据物理定律列元件各变量的微分方程、消中间变量D:确定输入、根据物理定律列元件各变量的微分方程、消中间变量、标准化答案:A6.传递函数与输入和初始条件无关。
（）A:错答案:B7.物理性质不同的系统，完全可以有相同的传递函数。
（）A:错B:对答案:B8.状态向量是以状态变量为元所组成的向量。
第六章6-1 试求图6-T-1所示超前网络和滞后网络的传递函数和伯德图。
解：（a ），超前网络的传递函数为()1+=RCs RCss G ，伯德图如图所示。
题6-1超前网络伯德图（b ），滞后网络的传递函数为()11+=RCs s G ，伯德图如图所示。
题6-1滞后网络伯德图6-2 试回答下列问题，着重从物理概念说明：（1）有源校正装置与无源校正装置有何不同特点，在实现校正规律时他们的作用是否相同？（2）如果错误！未找到引用源。
型系统经校正后希望成为错误！未找到引用源。
型系统，应采用哪种校正规律才能满足要求，并保证系统稳定? （3）串联超前校正为什么可以改善系统的暂态性能？（4）在什么情况下加串联滞后校正可以提高系统的稳定程度？（5）若从抑制扰动对系统影响的角度考虑，最好采用哪种校正形式？解： （1）无源校正装置的特点是简单，但要达到理想的校正效果，必须满足其输入阻抗为零，输出阻抗为无限大的条件，否则很难实现预期效果。
且无源校正装置都有衰减性。
而有源装置多是由直流运算放大器和无源网络构成，能够达到较理想的校正效果。
（2）采用比例-积分校正可使系统由I 型转变为II 型（3）利用串联超前校正装置在剪切频率附近提供的相位超前角，可增大系统的相角裕度 ，从而改善系统的暂态性能。
（4）当ω减小，相频特性)(ωϕ朝0方向变化且斜率较大时，加串联滞后校正可以提高系统的稳定程度。
（5）可根据扰动的性质，采用带有积分作用的串联校正，或采用复合校正。
6-3 某单位反馈系统的开环传递函数为6418)(2++=s s s G （1）计算校正前系统的剪切频率和相角裕度。
（2）串联传递函数为1125.014.0)(++=s s s G c 的超前校正装置，求校正后系统的剪切频率和相角裕度。
（3）串联传递函数为1100110)(++=s s s G c 的滞后校正装置，求校正后系统的剪切频率和相角裕度。
（4）讨论串联超前校正、串联滞后校正的不同作用。

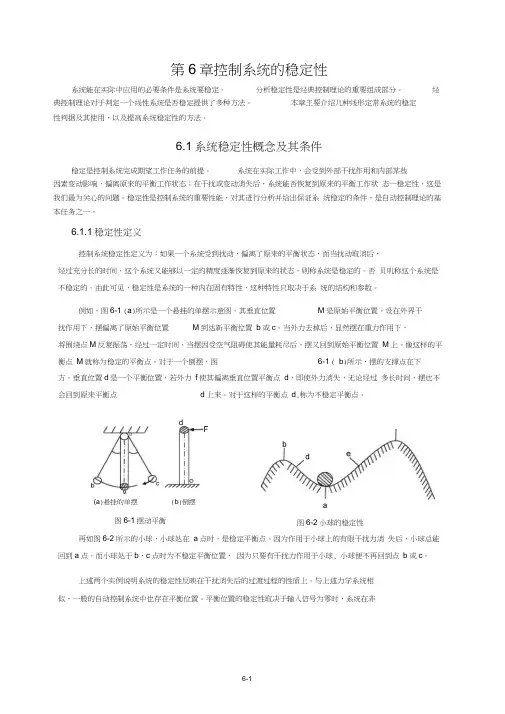

第6章控制系统的稳定性系统能在实际中应用的必要条件是系统要稳定。
分析稳定性是经典控制理论的重要组成部分。
经典控制理论对于判定一个线性系统是否稳定提供了多种方法。
本章主要介绍几种线形定常系统的稳定性判据及其使用，以及提高系统稳定性的方法。
6.1系统稳定性概念及其条件稳定是控制系统完成期望工作任务的前提。
系统在实际工作中，会受到外部干扰作用和内部某些因素变动影响，偏离原来的平衡工作状态；在干扰或变动消失后，系统能否恢复到原来的平衡工作状 态一稳定性，这是我们最为关心的问题。
稳定性是控制系统的重要性能，对其进行分析并给出保证系 统稳定的条件，是自动控制理论的基本任务之一。
6.1.1稳定性定义控制系统稳定性定义为：如果一个系统受到扰动，偏离了原来的平衡状态，而当扰动取消后，经过充分长的时间，这个系统又能够以一定的精度逐渐恢复到原来的状态，则称系统是稳定的。
否 贝叽称这个系统是不稳定的。
由此可见，稳定性是系统的一种内在固有特性，这种特性只取决于系 统的结构和参数。
例如，图6-1 (a )所示是一个悬挂的单摆示意图。
其垂直位置 M 是原始平衡位置。
设在外界干扰作用下，摆偏离了原始平衡位置M 到达新平衡位置 b 或c 。
当外力去掉后，显然摆在重力作用下，将围绕点M 反复振荡，经过一定时间，当摆因受空气阻碍使其能量耗尽后，摆又回到原始平衡位置 M 上。
像这样的平衡点 M 就称为稳定的平衡点。
对于一个倒摆，图6-1 ( b )所示，摆的支撑点在下方。
垂直位置d 是一个平衡位置，若外力 f 使其偏离垂直位置平衡点 d ，即使外力消失，无论经过 多长时间，摆也不会回到原来平衡点d 上来。
对于这样的平衡点 d ,称为不稳定平衡点。
再如图6-2所示的小球，小球处在 a 点时，是稳定平衡点。
因为作用于小球上的有限干扰力消 失后，小球总能回到a 点。
而小球处于b 、c 点时为不稳定平衡位置， 因为只要有干扰力作用于小球, 小球便不再回到点 b 或c 。

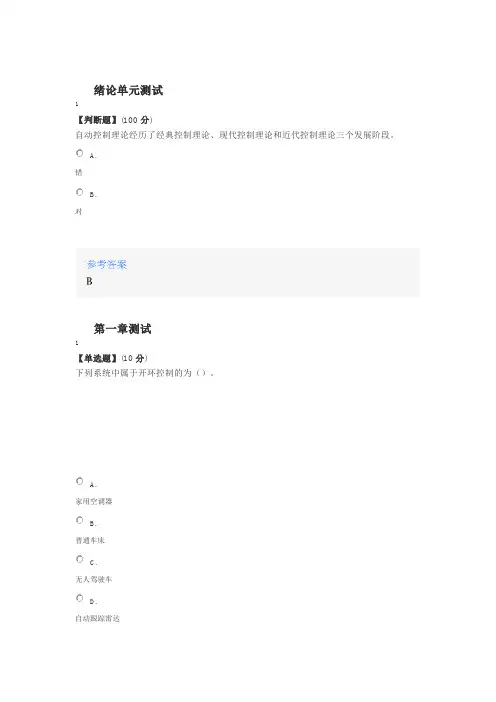

绪论单元测试1【判断题】(100分)自动控制理论经历了经典控制理论、现代控制理论和近代控制理论三个发展阶段。
A.错B.对第一章测试1【单选题】(10分)下列系统中属于开环控制的为（）。
A.家用空调器B.普通车床C.无人驾驶车D.自动跟踪雷达2【单选题】(10分)下列系统属于闭环控制系统的为（）。
A.家用电冰箱B.传统交通红绿灯控制C.自动流水线D.普通车床3【单选题】(10分)下列系统属于定值控制系统的为（）。
A.自动跟踪雷达B.自动化流水线C.家用空调D.家用微波炉4【单选题】(10分)下列系统属于随动控制系统的为（）。
A.火炮自动跟踪系统B.家用空调器C.自动化流水线D.家用电冰箱5【单选题】(10分)下列系统属于程序控制系统的为（）。
A.传统交通红绿灯控制B.火炮自动跟踪系统C.家用空调器D.普通车床6【单选题】(10分)（）为按照系统给定值信号特点定义的控制系统。
A.连续控制系统B.离散控制系统C.线性控制系统D.随动控制系统7【单选题】(10分)下列不是对自动控制系统性能的基本要求的是（）。
A.准确性B.快速性C.稳定性D.复现性8【单选题】(10分)下列不是自动控制系统基本方式的是（）。
A.开环控制B.复合控制C.闭环控制D.前馈控制9【单选题】(10分)下列不是自动控制系统的基本组成环节的是（）。
A.测量变送器B.控制器C.被控变量D.被控对象10【单选题】(10分)自动控制系统不稳定的过度过程是（）。
A.发散振荡过程B.其余选择都不是C.单调过程D.衰减振荡过程第二章测试1【单选题】(10分)自动控制系统的数学模型为（）。
A.热学方程B.梅森公式C.微分方程、传递函数、动态结构框图、信号流图D.状态方程、差分方程2【单选题】(10分)以下关于传递函数的描述，的是（）。
A.传递函数取决于系统和元件的结构和参数，并与外作用及初始条件有关B.传递函数是一种动态数学模型C.传递函数是复变量的有理真分式函数D.一定的传递函数有一定的零极点分布图与之相对应3【单选题】(10分)系统的传递函数是由系统的（）决定的。
《自动控制理论II》中英文课程简介英文名称：Automatic Control Principle 课程编号：适用专业：安全工程测控技术与仪器电气工程及其自动化学时：72学分：4实验学时：8课内上机学时：0一、预修课程高等数学Ⅰ、复变函数与积分变换Ⅰ、线性代数Ⅰ、电路分析基础二、中文内容提要《自动控制理论II》主要介绍了自动控制理论的基本概念、分析方法和设计方法。
通过本课程的学习，使学生能够建立起控制系统的数学模型，利用经典控制理论和现代控制理论的分析方法进行系统的性能分析，并能够根据系统性能指标的要求进行系统的设计。
三、英文内容提要Automatic Control Principle mainly introduces: basic conceptions of automatic control principle, analytical methods, and design methods. The purpose is that students can found a mathematic model and systematically analyze capability of system and design system according to demand of capability index by studying this course.四、教材：《自动控制原理》.胡寿松.科学出版社，2004年五、教材类别：校外编制订者（签字）：校对者（签字）：审定者（签章）：批准者（签章）：《自动控制理论Ⅱ》课程教学大纲英文名称：Automatic Control Principle课程编号：适用专业：安全工程测控技术与仪器电气工程及其自动化学时：72 学分：4课程类别：学科大类基础课课程性质：必修课一、课程的性质和目的本课程是一门必修课。
通过本课程的学习，使学生建立经典控制理论部分的基本概念，学习现代控制理论的基本内容，掌握反馈控制原理的应用以及系统分析和设计的一般规律，同时，通过本课程的学习，使学生建立线性离散系统控制理论的基本概念，掌握线性离散系统分析和设计的一般规律。
第一章绪论重点：1．自动控制系统的工作原理；2．如何抽象实际控制系统的各个组成环节；3．反馈控制的基本概念；4．线性系统（线性定常系统、线性时变系统）非线性系统的定义和区别；5．自动控制理论的三个基本要求：稳定性、准确性和快速性。
第二章控制系统的数学模型重点：1.时域数学模型--微分方程；2.拉氏变换；3.复域数学模型--传递函数；4.建立环节传递函数的基本方法；5.控制系统的动态结构图与传递函数；6.动态结构图的运算规则及其等效变换；7.信号流图与梅逊公式。
难点与成因分析：1.建立物理对象的微分方程由于自动化专业的本科学生普遍缺乏对机械、热力、化工、冶金等过程的深入了解，面对这类对象建立微分方程是个难题，讲述时2.动态结构图的等效变换由于动态结构图的等效变换与简化普遍只总结了一般原则，而没有具体可操作的步骤，面对变化多端的结构图，初学者难于下手。
应引导学生明确等效简化的目的是解除反馈回路的交叉，理清结构图的层次。
如图1中右图所示系统存在复杂的交叉回路，若将a点移至b点，同时将c点移至d点，同理，另一条交叉支路也作类似的移动，得到右图的简化结构图。
图1 解除回路的交叉是简化结构图的目的3.梅逊公式的理解梅逊公式中前向通道的增益K P 、系统特征式∆及第K 条前向通路的余子式K ∆之间的关系仅靠文字讲述，难于理解清楚。
需要辅以变化的图形帮助理解。
如下图所示。
图中红线表示第一条前向通道，它与所有的回路皆接触，不存在不接触回路，故11=∆。
第二条前向通道与一个回路不接触，回路增益44H G L -=，故4421H G +=∆。
第三条前向通道与所有回路皆接触，故13=∆。
第三章 时域分析法重点：1. 一、二阶系统的模型典型化及其阶跃响应的特点；2. 二阶典型化系统的特征参数、极点位臵和动态性能三者间的相互关系；3. 二阶系统的动态性能指标（r t ，p t ，%σ，s t ）计算方法；4. 改善系统动态性能的基本措施；5. 高阶系统主导极点的概念及高阶系统的工程分析方法；6. 控制系统稳定性的基本概念，线性定常系统稳定的充要条件；7. 劳斯判据判断系统的稳定性；8. 控制系统的误差与稳态误差的定义；9. 稳态误差与输入信号和系统类型之间的关系；10. 计算稳态误差的终值定理法和误差系数法；11. 减少或消除稳态误差的措施和方法。
