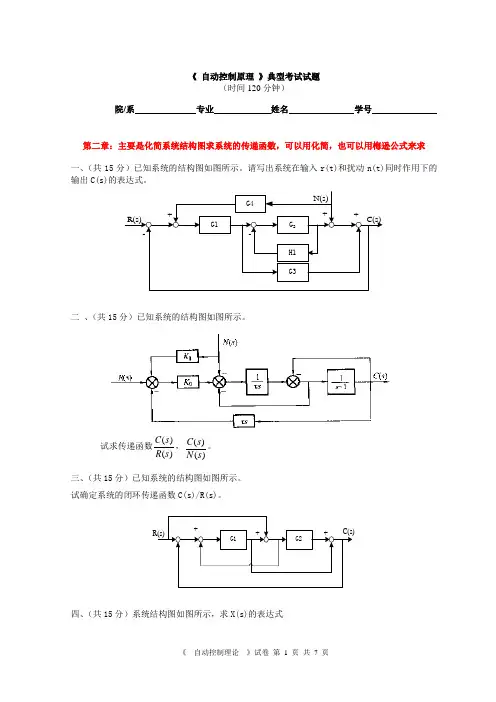

《 自动控制原理 》典型考试试题(时间120分钟)院/系专业 姓名 学号第二章:主要是化简系统结构图求系统的传递函数,可以用化简,也可以用梅逊公式来求一、(共15分)已知系统的结构图如图所示。
请写出系统在输入r(t)和扰动n(t)同时作用下的输出C(s)的表达式。
G4H1G3G1G 2N(s)C(s)R(s)--+++二 、(共15分)已知系统的结构图如图所示。
试求传递函数)()(s R s C ,)()(s N s C 。
三、(共15分)已知系统的结构图如图所示。
试确定系统的闭环传递函数C(s)/R(s)。
G1G2R(s)-++C(s)-+四、(共15分)系统结构图如图所示,求X(s)的表达式G4(s)G6(s)G5(s)G1(s)G2(s)N(s)C(s)R(s)--G3(s)X(s)五、(共15分)已知系统的结构图如图所示。
试确定系统的闭环传递函数C(s)/R(s)和C(s)/D(s)。
G1G2R(s)-++C(s)-+D(s)G3G4六、(共15分)系统的结构图如图所示,试求该系统的闭环传递函数)()(s R s C 。
七、(15分)试用结构图等效化简求题图所示各系统的传递函数)()(s R s C一、(共15分)某控制系统的方框图如图所示,欲保证阻尼比ξ=0.7和响应单位斜坡函数的稳态误差为ss e =0.25,试确定系统参数K 、τ。
二、(共10分)设图(a )所示系统的单位阶跃响应如图(b )所示。
试确定系统参数,1K 2K 和a 。
三、(共15分)已知系统结构图如下所示。
求系统在输入r(t)=t 和扰动信号d(t)=1(t)作用下的稳态误差和稳态输出)(∞C2/(1+0.1s)R(s)-C(s)4/s(s+2)E(s) D(s)四、(共10分)已知单位负反馈系统的开环传递函数为:2()(2)(4)(625)KG s s s s s =++++ 试确定引起闭环系统等幅振荡时的K 值和相应的振荡频率ω 五、(15分)设单位反馈系统的开环传递函数为12 )1()(23++++=s s s s K s G α若系统以2rad/s 频率持续振荡,试确定相应的K 和α值第三章:主要包括稳、准、快3个方面稳定性有2题,绝对稳定性判断,主要是用劳斯判据,特别是临界稳定中出现全零行问题。

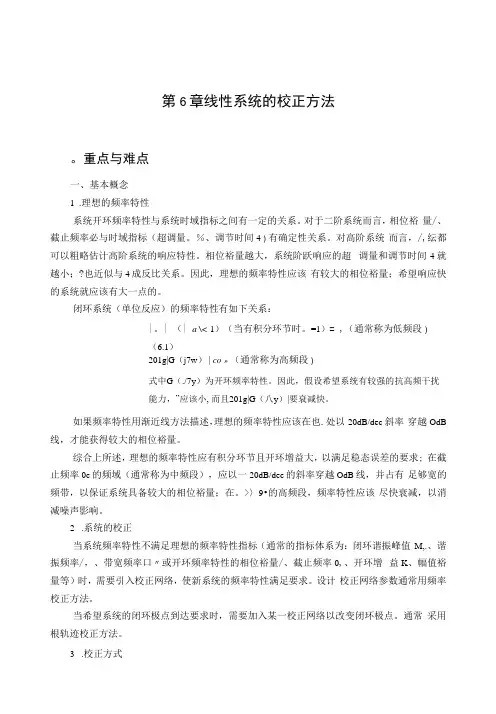

第6章线性系统的校正方法。
重点与难点一、基本概念1.理想的频率特性系统开环频率特性与系统时域指标之间有一定的关系。
对于二阶系统而言,相位裕量/、截止频率必与时域指标(超调量。
%、调节时间4)有确定性关系。
对高阶系统而言,/,纭都可以粗略估计高阶系统的响应特性。
相位裕量越大,系统阶跃响应的超调量和调节时间4就越小;?也近似与4成反比关系。
因此,理想的频率特性应该有较大的相位裕量;希望响应快的系统就应该有大一点的。
闭环系统(单位反应)的频率特性有如下关系:|。
| (| a \< 1)(当有积分环节时。
=1)= ,(通常称为低频段)(6.1)201g|G(j7w) | co »(通常称为高频段)式中G(./7y)为开环频率特性。
因此,假设希望系统有较强的抗高频干扰能力,”应该小, 而且201g|G(八y)|要衰减快。
如果频率特性用渐近线方法描述,理想的频率特性应该在也.处以-20dB/dec斜率穿越OdB 线,才能获得较大的相位裕量。
综合上所述,理想的频率特性应有积分环节且开环增益大,以满足稳态误差的要求; 在截止频率0c的频域(通常称为中频段),应以一20dB/dec的斜率穿越OdB线,并占有足够宽的频带,以保证系统具备较大的相位裕量;在。
>〉9•的高频段,频率特性应该尽快衰减,以消减噪声影响。
2.系统的校正当系统频率特性不满足理想的频率特性指标(通常的指标体系为:闭环谐振峰值M,.、谐振频率/,、带宽频率口〃或开环频率特性的相位裕量/、截止频率0,、开环增益K、幅值裕量等)时,需要引入校正网络,使新系统的频率特性满足要求。
设计校正网络参数通常用频率校正方法。
当希望系统的闭环极点到达要求时,需要加入某一校正网络以改变闭环极点。
通常采用根轨迹校正方法。
3.校正方式通常,在电口]区间内,假设对数幅频、相频特性是单调的,那么0G(幼RT80。
假设g>%,那么8G(例)<—1800。
第一章自动控制系统概述1、组成自动控制系统的基本元件或装置有哪些各环节的作用控制系统是由控制对象和控制装置组成,控制装置包括:(1) 给定环节给出与期望的输出相对应的系统输入量。
(2) 测量变送环节用来检测被控量的实际值,测量变送环节一般也称为反馈环节。
(3) 比较环节其作用是把测量元件检测到的实际输出值与给定环节给出的输入值进行比较,求出它们之间的偏差。
(4) 放大变换环节将比较微弱的偏差信号加以放大,以足够的功率来推动执行机构或被控对象。
(5) 执行环节直接推动被控对象,使其被控量发生变化。
常见的执行元件有阀门,伺服电动机等。
2、什么是被控对象、被控量、控制量、给定量、干扰量举例说明。
被控对象指需要给以控制的机器、设备或生产过程。
被控量指被控对象中要求保持给定值、要按给定规律变化的物理量,被控量又称输出量、输出信号。
控制量也称操纵量,是一种由控制器改变的量值或状态,它将影响被控量的值。
给定值是作用于自动控制系统的输入端并作为控制依据的物理量。
给定值又称输入信号、输入指令、参考输入。
除给定值之外,凡能引起被控量变化的因素,都是干扰,干扰又称扰动。
比如一个水箱液位控制系统,其控制对象为水箱,被控量为水箱的水位,给定量是水箱的期望水位。
3、自动控制系统的控制方式有哪些自动控制系统的控制方式有开环控制、闭环控制与复合控制。
4、什么是闭环控制、复合控制与开环控制有什么不同若系统的输出量不返送到系统的输入端(只有输入到输出的前向通道),则称这类系统为开环控制系统。
在控制系统中,控制装置对被控对象所施加的控制作用,若能取自被控量的反馈信息(有输出到输入的反馈通道),即根据实际输出来修正控制作用,实现对被控对象进行控制的任务,这种控制原理被称为反馈控制原理。
复合控制是闭环控制和开环控制相结合的一种方式,既有前馈通道,又有反馈通道。
5、自动控制系统的分类(按元件特性分、按输入信号的变化规律、按系统传输信号的性质)按系统输入信号的时间特性进行分类,可分为恒值控制系统和随动系统。
第六章线性系统的校正方法单元测试题(B)一、填空题1.超前校正装置的最大超前角所对应的频率w m= 。
2.在信号变换过程中,P控制器只改变信号的而不影响其。
3.采用无源滞后网络进行串联校正时,主要利用其高频幅值衰减特性,以降低系统的开环,提高。
4.在串联校正时,可使系统增加一个-1/τ的开环零点,是系统的相角裕度提高,有助于系统性能的改善。
5.采用串联滞后校正可能得到的校正网络时间常数过大,实际应用中不可能实现。
在这种情况下,最好采用校正。
6.在进行实际系统设计时,需预先选择参数待定的装置,根据性能要求通过确定参数。
7.二阶系统谐振频率w r= 。
8.在串联校正中,加大控制器增益,可以提高系统的,减小系统,提高系统的控制精度。
9.纯测速反馈校正,有降低系统增益的缺点。
若选用反馈校正,既可提高系统的响应速度,又不会降低系统增益。
10.由于误差全补偿条件在物理上往往无法准确实现,因此在实际应用中,多采用主要频段内或,以便于物理实现。
二、单项选择题(在下列每小题的四个备选答案中选出一个正确的答案,并将其字母标号填入题干的括号内。
)1.在用频率法设计串联校正装置时,下面说法正确的是:()。
A.采用串联超前校正网络是利用它的相位超前特性;采用串联滞后校正网络是利用它的相位滞后特性B.采用串联超前校正网络是利用它的低频衰减特性;采用串联滞后校正网络是利用它的高频衰减特性C.采用串联超前校正网络是利用它的相位超前特性;采用串联滞后校正网络是利用它的高频衰减特性D .采用串联超前校正网络是利用它的相位超前特性;采用串联滞后校正网络是利用它的低频衰减特性2.某串联校正装置的传递函数为G c (S )=11TS K TSb ++(0<b <1),则该装置是( )。
A .超前校正装置 B .滞后校正装置C .滞后—超前校正装置D .超前—滞后校正装置3.设有一单位反馈控制系统,其开环传递函数为)2(40)(+=s s s G ,若要求相位裕 量³°50, 最为合适的选择是采用( )。
自动控制系统的校正摘要:在工业上、农业、交通运输和国防各个方面,凡要求较高的场合,都离不开自动控制。
所谓自动控制,就是在没有人直接参与的情况下,利用控制装置,对生产过程、工艺参数、目标要求进行自动的调节与控制,使之按照预定的方案达到要求的指标。
自动控制系统性能的优劣,将直接影响到产品的产量、质量、成本、、劳动条件和预期目标的完成。
因此,自动控制越来越受人们的重视,使控制理论和技术应用方面因此也获得了飞速的发展。
关键词:自动控制校正1.自动控制系统的组成为了表明自动控制系统的组成以及信号的传递情况,通常把系统各个环节用框图表示,并用箭头标明各做用量的传递情况。
框图可以把系统的组成简单明了地表达出来,而不必画出具体线路自动控制的分类实际生产过程中采用的自动控制系统的类型是多种多样的,从不同的角度出发,可以进行不同的分类。
按输入量变化的规律分类有恒指控制系统、随动系统过程控制系统;按系统传输信号分类有连续控制系统、离散控制系统;按系统的输出量和输入量间的关系分类有线性系统、非线性系统;按系统中的参数对时间的变化情况分类有定常系统、时变系统。
对自动系统进行分析研究,首先是对系统进行定性分析。
所谓定性分析,主要是搞清各个单元及各个组件在系统中的地位和作用,以及它们之间的相互联系,并在此基础上搞清系统的工作原理。
然后,在定性分析的基础上,可以建立系统的数字模型;再应用自动控制理论对系统的稳定性、稳态性能和动态性能进行定量分析。
在系统分析的基础上就可以找到改善系统性能、提高系统技术指针的有效途径,这也就是系统的校正、设计和现场调试。
2.自动控制系统的校正当自动控制系统的稳态性能或动态性能满足所要求的性能指针时,首先可以考虑调整系统中的可以调整的参数;若通过调整参数仍是不能满足要求时,则可以在原有的系统中,有目的的添加一些装置和组件。
,认为的的改变系统的结构和性能,使之满足所要求的性能指针,我们把这种方法称为“系统校正”。
第六章6-1 试求图6-T-1所示超前网络和滞后网络的传递函数和伯德图。
解:(a ),超前网络的传递函数为()1+=RCs RCss G ,伯德图如图所示。
题6-1超前网络伯德图(b ),滞后网络的传递函数为()11+=RCs s G ,伯德图如图所示。
题6-1滞后网络伯德图6-2 试回答下列问题,着重从物理概念说明:(1)有源校正装置与无源校正装置有何不同特点,在实现校正规律时他们的作用是否相同?(2)如果错误!未找到引用源。
型系统经校正后希望成为错误!未找到引用源。
型系统,应采用哪种校正规律才能满足要求,并保证系统稳定? (3)串联超前校正为什么可以改善系统的暂态性能?(4)在什么情况下加串联滞后校正可以提高系统的稳定程度?(5)若从抑制扰动对系统影响的角度考虑,最好采用哪种校正形式?解: (1)无源校正装置的特点是简单,但要达到理想的校正效果,必须满足其输入阻抗为零,输出阻抗为无限大的条件,否则很难实现预期效果。
且无源校正装置都有衰减性。
而有源装置多是由直流运算放大器和无源网络构成,能够达到较理想的校正效果。
(2)采用比例-积分校正可使系统由I 型转变为II 型。
(3)利用串联超前校正装置在剪切频率附近提供的相位超前角,可增大系统的相角裕度 ,从而改善系统的暂态性能。
(4)当ω减小,相频特性)(ωϕ朝0方向变化且斜率较大时,加串联滞后校正可以提高系统的稳定程度。
(5)可根据扰动的性质,采用带有积分作用的串联校正,或采用复合校正。
6-3 某单位反馈系统的开环传递函数为6418)(2++=s s s G (1)计算校正前系统的剪切频率和相角裕度。
(2)串联传递函数为1125.014.0)(++=s s s G c 的超前校正装置,求校正后系统的剪切频率和相角裕度。
(3)串联传递函数为1100110)(++=s s s G c 的滞后校正装置,求校正后系统的剪切频率和相角裕度。
(4)讨论串联超前校正、串联滞后校正的不同作用。
第一章绪论重点:1.自动控制系统的工作原理;2.如何抽象实际控制系统的各个组成环节;3.反馈控制的基本概念;4.线性系统(线性定常系统、线性时变系统)非线性系统的定义和区别;5.自动控制理论的三个基本要求:稳定性、准确性和快速性。
第二章控制系统的数学模型重点:1.时域数学模型--微分方程;2.拉氏变换;3.复域数学模型--传递函数;4.建立环节传递函数的基本方法;5.控制系统的动态结构图与传递函数;6.动态结构图的运算规则及其等效变换;7.信号流图与梅逊公式。
难点与成因分析:1.建立物理对象的微分方程由于自动化专业的本科学生普遍缺乏对机械、热力、化工、冶金等过程的深入了解,面对这类对象建立微分方程是个难题,讲述时2.动态结构图的等效变换由于动态结构图的等效变换与简化普遍只总结了一般原则,而没有具体可操作的步骤,面对变化多端的结构图,初学者难于下手。
应引导学生明确等效简化的目的是解除反馈回路的交叉,理清结构图的层次。
如图1中右图所示系统存在复杂的交叉回路,若将a点移至b点,同时将c点移至d点,同理,另一条交叉支路也作类似的移动,得到右图的简化结构图。
图1 解除回路的交叉是简化结构图的目的3.梅逊公式的理解梅逊公式中前向通道的增益K P 、系统特征式∆及第K 条前向通路的余子式K ∆之间的关系仅靠文字讲述,难于理解清楚。
需要辅以变化的图形帮助理解。
如下图所示。
图中红线表示第一条前向通道,它与所有的回路皆接触,不存在不接触回路,故11=∆。
第二条前向通道与一个回路不接触,回路增益44H G L -=,故4421H G +=∆。
第三条前向通道与所有回路皆接触,故13=∆。
第三章 时域分析法重点:1. 一、二阶系统的模型典型化及其阶跃响应的特点;2. 二阶典型化系统的特征参数、极点位臵和动态性能三者间的相互关系;3. 二阶系统的动态性能指标(r t ,p t ,%σ,s t )计算方法;4. 改善系统动态性能的基本措施;5. 高阶系统主导极点的概念及高阶系统的工程分析方法;6. 控制系统稳定性的基本概念,线性定常系统稳定的充要条件;7. 劳斯判据判断系统的稳定性;8. 控制系统的误差与稳态误差的定义;9. 稳态误差与输入信号和系统类型之间的关系;10. 计算稳态误差的终值定理法和误差系数法;11. 减少或消除稳态误差的措施和方法。
