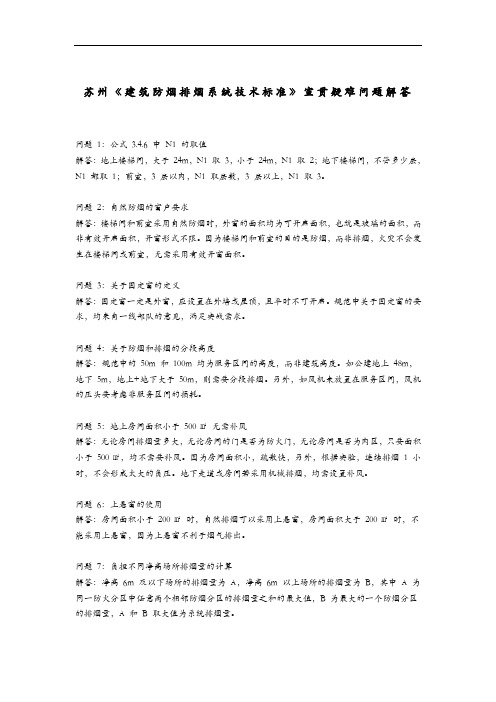

苏州《建筑防烟排烟系统技术标准》宣贯疑难问题解答问题1：公式3.4.6 中N1 的取值解答：地上楼梯间，大于24m，N1 取3，小于24m，N1 取2；地下楼梯间，不管多少层，N1 都取1；前室，3 层以内，N1 取层数，3 层以上，N1 取3。
问题2：自然防烟的窗户要求解答：楼梯间和前室采用自然防烟时，外窗的面积均为可开启面积，也就是玻璃的面积，而非有效开启面积，开窗形式不限。
因为楼梯间和前室的目的是防烟，而非排烟，火灾不会发生在楼梯间或前室，无需采用有效开窗面积。
问题3：关于固定窗的定义解答：固定窗一定是外窗，应设置在外墙或屋顶，且平时不可开启。
规范中关于固定窗的要求，均来自一线部队的意见，满足实战需求。
问题4：关于防烟和排烟的分段高度解答：规范中的50m 和100m 均为服务区间的高度，而非建筑高度。
如公建地上48m，地下5m，地上+地下大于50m，则需要分段排烟。
另外，如风机未放置在服务区间，风机的压头要考虑非服务区间的损耗。
问题5：地上房间面积小于500㎡无需补风解答：无论房间排烟量多大，无论房间的门是否为防火门，无论房间是否为内区，只要面积小于500㎡，均不需要补风。
因为房间面积小，疏散快，另外，根据实验，连续排烟1 小时，不会形成太大的负压。
地下走道或房间若采用机械排烟，均需设置补风。
问题6：上悬窗的使用解答：房间面积小于200㎡时，自然排烟可以采用上悬窗，房间面积大于200㎡时，不能采用上悬窗，因为上悬窗不利于烟气排出。
问题7：负担不同净高场所排烟量的计算解答：净高6m 及以下场所的排烟量为A，净高6m 以上场所的排烟量为B，其中A 为同一防火分区中任意两个相邻防烟分区的排烟量之和的最大值，B 为最大的一个防烟分区的排烟量，A 和B 取大值为系统排烟量。
问题8：竖向排烟系统排烟量的计算解答：每一层分别计算排烟量，取最大值为系统排烟量。
问题9：设置加压送风的地上楼梯间顶部设置固定窗解答：内部楼梯必须伸出屋面，本规范的目的就是禁止做内部不到顶的楼梯。
防排烟设计中的难点问题分析及答案一. 基本概念1.简易防火阀：平时开启，70°C时温度熔断器动作，阀门关闭；也可手动关闭，手动复λ。
2.防火阀：平时开启，70°C时温度熔断器动作，阀门关闭；也可手动关闭，手动复λ。
阀门关闭后可发出电信号至消防控制中心。
防火阀与普通百叶风口组合，可构成防火风口。
3.防烟防火阀：平时开启，70°C时温度熔断器动作，阀门关闭；也可手动关闭，手动复λ消防控制中心可根据烟感探头发出的火警信号通过(DC24V)执行机构将阀门关闭；阀门关闭后可发出反馈电讯号至消防中心。
4.排烟阀：平时常闭，发生火灾时，烟感烟感探头发出火警信号，控制中心通过(DC24V)执行机构将阀门打开排烟，也可手动使阀门打开，手动复λ。
阀门开启后可发出电讯号至消防控制中心。
还可与其它设备联动。
排烟阀与普通百叶风口或板式风口组合，可构成排烟风口。
5.排烟防火阀：平时常闭，发生火灾时，烟感烟感探头发出火警信号，控制中心通过(DC24V)执行机构将阀门打开排烟，也可手动使阀门打开，手动复λ。
阀门开启后可发出电讯号至消防控制中心。
还可与其它设备联动。
当烟道内温度达到280°C时，温度熔断器动作，阀门自动关闭。
阀门开启后可发出电讯号至消防控制中心。
6.中庭：中庭短边(半径)长度不小于6m，且连通空间的最小投影面积不小于100m2，共享层数不小于3层，并带有顶盖的室内共享空间。
--上海建筑防排烟规范7.疏散通道与避难走道的区别：疏散走道：通行、疏散的安全通道。
有排烟要求，无防烟要求。
疏散走道包含避难走道。
避难走道：通道两侧有实心防火墙且有防烟设施，能够安全疏散到安全出口的通道。
并且不能和其它功能区合用防烟设施，不分防火分区。
二.防烟系统1.加压送风量的计算方法①压差法：当疏散通道门关闭时，加压部λ保持一定的正压值。
Ly=0.827xAxΔP1/nx1.25x3600 0.827--©风系数A为门缝隙的计算©风量总面积(m2)门缝宽度按照0.002~0.004mΔP--门缝两侧的压差值(Pa)对于防烟¥梯间取40~50Pa,前室消防电梯前室合用前室取25~30Pa 1.25不严密处附加系数n--指数(一般取2)②风速法：开启着火层疏散门时，需要相对保持门洞处一定风速所需送风量LV=nxFxνx(1+b)x3600/aν--开启门洞处的平均风速，取0.7~1.2(m/s)F--一樘门的开启面积(m2)a--背压系数，根据加压间的密封程度，取值0.6~1.0 b--©风附加率，取0.1~0.2 n--同时开启门的计算数量，对于多层建筑及20层以下的建筑取2，20层20层以上取3。

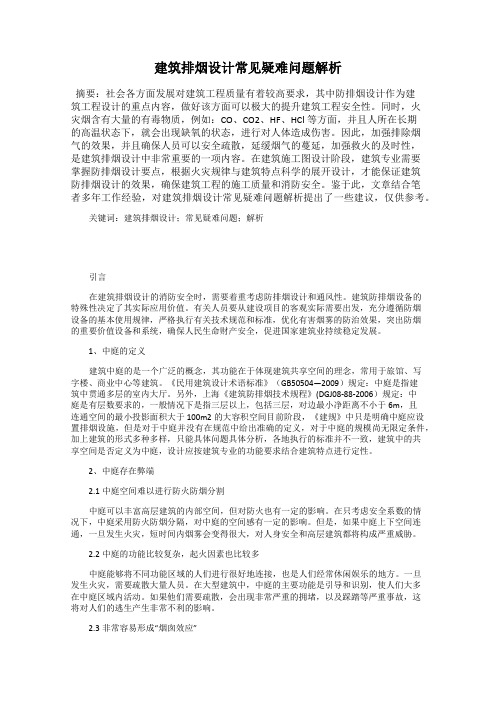

建筑排烟设计常见疑难问题解析摘要：社会各方面发展对建筑工程质量有着较高要求，其中防排烟设计作为建筑工程设计的重点内容，做好该方面可以极大的提升建筑工程安全性。
同时，火灾烟含有大量的有毒物质，例如：CO、CO2、HF、HCl等方面，并且人所在长期的高温状态下，就会出现缺氧的状态，进行对人体造成伤害。
因此，加强排除烟气的效果，并且确保人员可以安全疏散，延缓烟气的蔓延，加强救火的及时性，是建筑排烟设计中非常重要的一项内容。
在建筑施工图设计阶段，建筑专业需要掌握防排烟设计要点，根据火灾规律与建筑特点科学的展开设计，才能保证建筑防排烟设计的效果，确保建筑工程的施工质量和消防安全。
鉴于此，文章结合笔者多年工作经验，对建筑排烟设计常见疑难问题解析提出了一些建议，仅供参考。
关键词：建筑排烟设计；常见疑难问题；解析引言在建筑排烟设计的消防安全时，需要着重考虑防排烟设计和通风性。
建筑防排烟设备的特殊性决定了其实际应用价值。
有关人员要从建设项目的客观实际需要出发，充分遵循防烟设备的基本使用规律，严格执行有关技术规范和标准，优化有害烟雾的防治效果，突出防烟的重要价值设备和系统，确保人民生命财产安全，促进国家建筑业持续稳定发展。
1、中庭的定义建筑中庭的是一个广泛的概念，其功能在于体现建筑共享空间的理念，常用于旅馆、写字楼、商业中心等建筑。
《民用建筑设计术语标准》（GB50504—2009）规定：中庭是指建筑中贯通多层的室内大厅。
另外，上海《建筑防排烟技术规程》(DGJ08-88-2006）规定：中庭是有层数要求的，一般情况下是指三层以上，包括三层，对边最小净距离不小于6m，且连通空间的最小投影面积大于100m2的大容积空间目前阶段，《建规》中只是明确中庭应设置排烟设施，但是对于中庭并没有在规范中给出准确的定义，对于中庭的规模尚无限定条件，加上建筑的形式多种多样，只能具体问题具体分析，各地执行的标准并不一致，建筑中的共享空间是否定义为中庭，设计应按建筑专业的功能要求结合建筑特点进行定性。
防排烟系统几个容易疏忽的问题与解析问题1防烟楼梯间前室、合用前室的加压送风系统设置错误，没有按避难段设置。
认为防烟楼梯间前室、合用前室的加压送风系统只需要满足高度不超过100m即可，不需要按避难段设置。
正确做法前室的加压送风系统应该和防烟楼梯间对应，按避难段设置。
解析防烟楼梯间前室设置加压送风系统的主要目的是保护防烟楼梯间，《建筑防烟排烟系统技术标准》GB 51251-2017 第3.3.1条规定:建筑高度大于100m的建筑，其机械加压送风系统应竖向分段独立设置，且每段高度不应超过100m。
参考《建筑防烟排烟系统技术标准》GB51251- 2017 第5.1.3条，“火灾时应开启着火层及其相邻上下层前室的常闭送风口”的规定，假设避难层火灾时，对于向上的防烟楼梯间前室应该开启避难层及相邻避难层上两层的加压送风口，对于向下的防烟楼梯间前室应该开启避难层及相邻避难层下两层的加压送风口。
因此前室的加压送风系统应该和防烟楼梯间对应，按避难段设置。
这样做才符合逻辑。
问题2对于加压送风系统的取风口与机械排烟系统的排烟口间距，规范只要求同侧大于20m，竖向6m；常见设计中仅错开朝向但间距较近，存在消防安全隐患。
解析（1）送风机的进风口不应与排烟风机的出风口设在同一面上。
当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且竖向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于6.0m；水平布置时，两者边缘最小水平距离不应小于20.0m。
（2）为消防安全考虑，消防进风口与排烟口水平距离无法满足时，排烟口在上，进风口在下，高低位错开布置。
问题3《建筑防烟排烟系统技术标准》GB 51251- -2017第4.5.1条，“除地上建筑的走道或建筑面积小于500m2的房间外，设置排烟系统的场所应设置补风系统”应如何理解?地下100㎡的房间设置排烟系统，是否要设补风?解析此条文断句应从“的”开始，即应理解为“除地上建筑的走道、除地上建筑的建筑面积小于500㎡的房间外，设置排烟系统的场所应设置补风系统”。

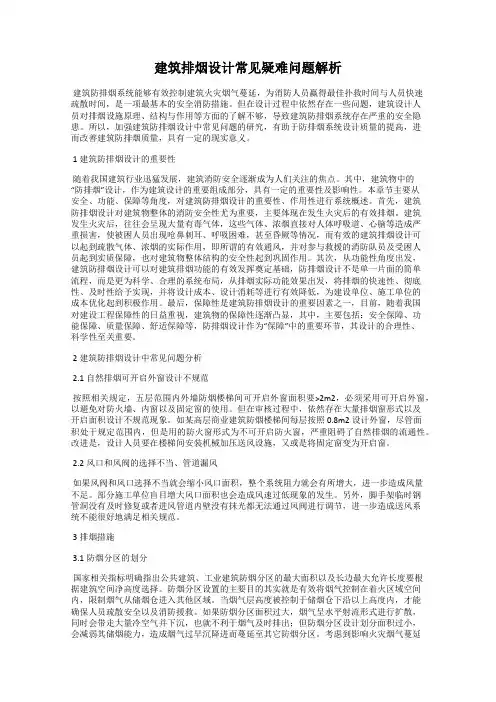

建筑排烟设计常见疑难问题解析建筑防排烟系统能够有效控制建筑火灾烟气蔓延，为消防人员赢得最佳扑救时间与人员快速疏散时间，是一项最基本的安全消防措施。
但在设计过程中依然存在一些问题，建筑设计人员对排烟设施原理、结构与作用等方面的了解不够，导致建筑防排烟系统存在严重的安全隐患。
所以，加强建筑防排烟设计中常见问题的研究，有助于防排烟系统设计质量的提高，进而改善建筑防排烟质量，具有一定的现实意义。
1建筑防排烟设计的重要性随着我国建筑行业迅猛发展，建筑消防安全逐渐成为人们关注的焦点。
其中，建筑物中的“防排烟”设计，作为建筑设计的重要组成部分，具有一定的重要性及影响性。
本章节主要从安全、功能、保障等角度，对建筑防排烟设计的重要性、作用性进行系统概述。
首先，建筑防排烟设计对建筑物整体的消防安全性尤为重要，主要体现在发生火灾后的有效排烟。
建筑发生火灾后，往往会呈现大量有毒气体，这些气体、浓烟直接对人体呼吸道、心脑等造成严重损害，使被困人员出现呛鼻刺耳、呼吸困难，甚至昏厥等情况，而有效的建筑排烟设计可以起到疏散气体、浓烟的实际作用，即所谓的有效通风，并对参与救援的消防队员及受困人员起到实质保障，也对建筑物整体结构的安全性起到巩固作用。
其次，从功能性角度出发，建筑防排烟设计可以对建筑排烟功能的有效发挥奠定基础，防排烟设计不是单一片面的简单流程，而是更为科学、合理的系统布局，从排烟实际功能效果出发，将排烟的快速性、彻底性、及时性给予实现，并将设计成本、设计消耗等进行有效降低，为建设单位、施工单位的成本优化起到积极作用。
最后，保障性是建筑防排烟设计的重要因素之一，目前，随着我国对建设工程保障性的日益重视，建筑物的保障性逐渐凸显，其中，主要包括：安全保障、功能保障、质量保障、舒适保障等，防排烟设计作为“保障”中的重要环节，其设计的合理性、科学性至关重要。
2建筑防排烟设计中常见问题分析2.1自然排烟可开启外窗设计不规范按照相关规定，五层范围内外墙防烟楼梯间可开启外窗面积要>2m2，必须采用可开启外窗，以避免对防火墙、内窗以及固定窗的使用。
建筑排烟设计常见疑难问题解析摘要：随着社会现代化水平的不断加深，人们对于建筑中的工程质量要求也逐渐升高，而防排烟设计更是建筑设计中的重要环节，优化防排烟设计对提升建筑的安全性有着显著作用。
本文主要根据实际工程设计中的防排烟常见问题进行分析和讨论。
关键词：建筑；排烟；设计；常见疑难；解决措施1建筑排烟设计常见疑难问题1.1排烟竖井问题排烟竖井通道的各项参数设置不合理，如通道中含有大量的转角、通道配置位置问题、通道的材质、通道的具体设计思路问题等。
新规实施前排烟通道一般采用的是填充墙围护洞口作为排烟竖井，这种竖井内部不光滑且内部杂乱毛刺，极大地增加了阻力影响排烟效果。
对于通道中的转角，通常情况下在不可规避时才可使用钝角结构，以防止烟雾在转角区域出现严重的阻塞问题，而对于排烟设计中的相关通道配置问题，包括施工质量未能保证、施工方法存在缺陷、相关消防设施配置不完善等，在这类问题出现后，容易导致火灾过程中产生的有毒气体进入其他空间，对逃生人员造成负面影响。
此外，要关注通道的周边区域和周边空间[1]。
1.2空间规划问题事实上，当前大量建筑中并不具有专业的消防排烟通道，所以火灾中的烟雾排放是否能够处于安全的运行状态还有待商榷。
在空间的具体规划过程中，可以使用当前已经建成的高低压电井、主框架框筒结构完成排烟的辅助工作。
然而，在目前的所有空间规划过程中，这类结构通常与建筑本身的各类承载结构相连接，所以室内空间如何规划及实现就成了需要主动研究的项目。
空间规划问题表征是，未能完成对各个项目的全面分析工作，同时，这一施工项目的实际运行水平与相关要求不符，导致出现的浓烟无法第一时间被排出，不利于安全保障要求的深度满足。
1.3选用设备问题选用的设备包括消防设施和相应的电气系统，要求在浓烟排放过程中，要以消防系统的正常运行为核心，深度完成对于各类辅助性设施的全面建设工作。
例如，对于自动检测系统，要求完成各类管道的全面铺排与合理配置，在此基础上才可以让这一系统的运行质量提高[2]。

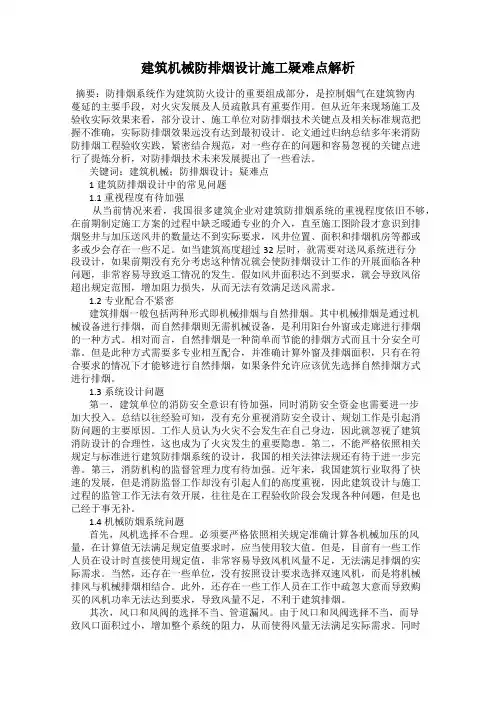

建筑机械防排烟设计施工疑难点解析摘要：防排烟系统作为建筑防火设计的重要组成部分，是控制烟气在建筑物内蔓延的主要手段，对火灾发展及人员疏散具有重要作用。
但从近年来现场施工及验收实际效果来看，部分设计、施工单位对防排烟技术关键点及相关标准规范把握不准确，实际防排烟效果远没有达到最初设计。
论文通过归纳总结多年来消防防排烟工程验收实践，紧密结合规范，对一些存在的问题和容易忽视的关键点进行了提炼分析，对防排烟技术未来发展提出了一些看法。
关键词：建筑机械；防排烟设计；疑难点1建筑防排烟设计中的常见问题1.1重视程度有待加强从当前情况来看，我国很多建筑企业对建筑防排烟系统的重视程度依旧不够，在前期制定施工方案的过程中缺乏暖通专业的介入，直至施工图阶段才意识到排烟竖井与加压送风井的数量达不到实际要求，风井位置、面积和排烟机房等都或多或少会存在一些不足。
如当建筑高度超过32层时，就需要对送风系统进行分段设计，如果前期没有充分考虑这种情况就会使防排烟设计工作的开展面临各种问题，非常容易导致返工情况的发生。
假如风井面积达不到要求，就会导致风俗超出规定范围，增加阻力损失，从而无法有效满足送风需求。
1.2专业配合不紧密建筑排烟一般包括两种形式即机械排烟与自然排烟。
其中机械排烟是通过机械设备进行排烟，而自然排烟则无需机械设备，是利用阳台外窗或走廊进行排烟的一种方式。
相对而言，自然排烟是一种简单而节能的排烟方式而且十分安全可靠。
但是此种方式需要多专业相互配合，并准确计算外窗及排烟面积，只有在符合要求的情况下才能够进行自然排烟，如果条件允许应该优先选择自然排烟方式进行排烟。
1.3系统设计问题第一，建筑单位的消防安全意识有待加强，同时消防安全资金也需要进一步加大投入。
总结以往经验可知，没有充分重视消防安全设计、规划工作是引起消防问题的主要原因。
工作人员认为火灾不会发生在自己身边，因此就忽视了建筑消防设计的合理性，这也成为了火灾发生的重要隐患。
关于建筑防排烟设计的疑难问题及对策初论摘要]随着经济的快速发展和和谐社会的构建，我国的建筑行业得到了飞速的发展，由于现代建筑的功能越来越完善，建设规模越来越大，对防火工作的要求也越来越高。
在建筑防火过程中，防排烟是一项十分重要的内容，在火灾中死亡人数有很大一部分是烟气熏死的，因此，加强建筑防排烟管理有十分重要的意义。
文章重点介绍了建筑防排烟设计的疑难问题，提出了一些建筑防排烟技术措施。
[关键词]建筑；防排烟；疑难问题前言随着经济的快速发展和和谐社会的构建，我国的城市化建设步伐越来越快，各种高层建筑如雨后春笋般出现在城市中，为保证人民群众的生命财产安全，确保城市的稳定发展，建筑防火设计已经成为建筑设计中必不可少的一部分。
防排烟设计是建筑防火设计的重要内容，据统计，在火灾事故中，有很大一部分人是死于烟气中，因此，要提高对建筑防排烟设计的认识，分析建筑防排烟设计的中的疑难问题，并制定合理的对策，从而为人们的生命财产安全提供保障。
下面结合工程实例，分析了建筑设计中防排烟设计的难点及对策。
1 建筑防排烟的重要性在建筑中，防排烟系统在消防工作的中主要作用是：当建筑发生火灾事故时，能及时的将烟气排除，为工作人员提供良好的可见度，从而为安全的疏散人群提供方便，同时还能为消防人员创建一个良好的消防工作环境，保证人员、建筑、设备等的损失能降到最低；防排烟系统能及时排除建筑内的烟气，避免形成烟气层，降低非失火层内的人员对火灾的畏惧感，从而防止因恐慌造成一些不必要的损失。
做好防排烟设计工作能有效地降低人员伤亡、防止烟火蔓延、降低建筑损失，由此可见，加强建筑防排烟设计管理是十分重要的。
2 工程概况某建筑东西长为63.5m，南北宽为19.6m，地上28层，地下2层，地上28层均为单元式住宅，地下1层为管道层，地下2层为储藏室，该建筑的总面积为29851.12m2，其中地上部分建筑面积为27861.45m2，地下部分建筑面积为1989.67m2，地上建筑的高度为85.2m，地下1层层高为2.2m，地下2层层高为3.4m，电梯机房层高为4.5m。
