确定。开启门时，通过门的风速不宜小于 0.7m/s。
• 2.风量上下限选取应按层数、风道材料、防 火门漏风量等因素综合比较确定。
• 3.5 封闭避难层（间）的机械加压送风量应 按避难层净面积每平米不小于30 m3/h计算。
• 3.6 在改建工程中，当不具备设置加压送风 竖井的条件时，楼梯间可采用直灌式加压 送风系统。直灌式加压送风系统的设置应 符合以下规定：
电梯门 0.005～0.006(m)
—P压力差 （Pa）；
疏散楼梯间取 40～50Pa；
前室、消防电梯前室、合用前室取 25～30Pa
n—指数 （一般取2）；
1.25 —不严密处附加系数；
• 2 开启着火层疏散门时，为保持门洞处风速所需的
送风量：
LV
nFv1
a
b
36（00 3.4-2）
式中
L—v 加压送风量 （m3/h）；
• 4 长度超过20m的疏散走道；多层建筑中 的公寓、通廊式居住建筑长度大于40m的地 上疏散走道；
• 5 中庭；
• 6 非高层民用建筑及高度大于24m的单层 公共建筑中，建筑占地面积大于1000 m2的 地上丙类仓库；
• 7 汽车库。
• 1.4 防烟与排烟系统中的管道、风口及 阀门等必须采用不燃材料制作，且风道 不宜采用土建风道；当防排烟系统采用 金属管道时，其钢板厚度按《通风与空 调工程施工质量验收规范（GB502432002）》高压系统选用。
• 4 需要排烟的疏散走道可开启外窗面积不 应小于走道面积的2%；
• 5 需要排烟的房间可开启外窗面积不应小 于该房间面积的2%；
• 6 其他场所，宜取该场所建筑面积的2%～ 5%。
• 7 建筑面积大于500 m2且净空高度大于6m 的大空间场所，不应小于该场所地面面积 的5%；
• 2.4 自然排烟口的设置应符合下列要求：
2．1-1 带凹廊的防烟楼梯间
2.1-2 两个不同朝向
• 2.2 需设置排烟设施的场所，如满足自然排 烟条件时，宜优先采用自然排烟方式；
• 1 按1.3条中规定的需设置排烟设施的地下 和地上房间等；
• 2 多层建筑中的中庭及高层建筑中净空高 度小于12m 的中庭；
• 3 建筑面积小于2000m2的地下汽车库。
• 3.9 前室或合用前室的加压送风口应每层设 置一个, 每个送风口的有效面积，通常按火 灾着火层及其上下相邻两层的三个风口均 分计算确定（开启门时，通过门的风速不 宜小于0.7m/s），也可设定为火灾时着火 层及其上一层的二个风口均分计算确定；
• 3.10 机械加压送风系统设计中需注意： • 1 机械加压送风口不宜设置在被门挡住的部位。 • 2 防烟楼梯间和合用前室的机械加压送风系统宜
• 3.4 机械加压送风防烟系统的加压送风量应经计算确定。 常用的基本计算方法如下：
• 1 压差法：当疏散通道门关闭时，加压部位保持一定的 正压值所需送风量。
Ly 0.827AP1/ n 1.25 3600 （3.4-1）
式中
—Ly加压送风量 （m3/h）；0.827 —漏风系数；
A
—门、窗缝隙的总有效漏风总面积 （m2）； 门缝宽度：疏散门 0.002～0.004(m)
• 1.6 加压送风机、排烟风机和用于排烟补风 的送风机宜设置在通风机房或室外屋面上。 风机房应采用耐火极限不低于2.0h的隔墙和 1.5h的楼板及甲级防火门与其他部位隔开。 若确有困难时，可设置在吊顶等专用空间 内，空间四周的围护结构应采用耐火极限 不低于1.0h的不燃烧体，风机周围应有大于 600mm的操作空间。若风机设在屋面上， 应有防护措施，防止雨水、虫、鸟等异物 等进入。
• 3.3 当建筑的地下部分为三层或三层以上， 或当地下最底层室内地坪与室外出入口地 面高差大于10m时，设置的防烟楼梯间，应 采用机械加压送风方式。当地下为一到两
层，且地下最底层地坪与室外出入口地面 高差不大于10m时，所设置的封闭楼梯间在 首层有直接开向室外的门或有不小于1.2 m2的可开启外窗时，其楼梯间可不采用机 械加压送风方式。
• 2.6 设置在外墙上的自动排烟窗其净面积按下列要求确定： • 1 当开窗角度大于70°时，其面积可按窗的面积计算； • 2 当开窗角度小于70°时，其面积近似按公式（4.9.6）
计算窗的有效排烟面积： （2.6）
式中 Fp —有FP效排F烟C 面• s积in（m2）；
FFcP —窗的面积 （m2）； aFC—窗的开启角度。
• 1.9 防烟系统和补风系统的室外进风口宜布 置在室外排烟口的下方，且高差不宜小于 3.0m；当水平布置时，水平距离不宜小于 10m。
二．自然通风
• 2.1 按1.2条规定需设置防烟设施的部位且 开口外窗面积满足自然通风要求时，宜优 先采用自然通风方式；
• 1 除建筑高度超过50m的一类公共建筑和 建筑高度超过100m的居住建筑外，靠外墙 的防烟楼梯间及其前室、消防电梯间前室 和合用前室；
• 1 超过15层的高层建筑，应采用楼梯间多 点送风的方式，送风口的服务半径不宜大 于10层；
• 2 直灌式加压送风系统的送风量宜比计算 数值或表3.4中的送风量增加20%，加压送 风口不宜设在首层。
• 3.7 机械加压送风系统的全压，除计算的最 不利环路阻力损失外的余压值应符合下列 要求：
• 1 封闭楼梯间、防烟楼梯间与走道之间的 压差应为40～50Pa；
• 1.7 防烟与排烟管道在防火阀、排烟防火阀 两侧各2.0m范围内的风管,采用金属风管时 厚度δ≥2.00mm，采用其它防火风管时其耐 火极限不应低于1.5h，以保证火灾时防火阀、 排烟防火阀正常工作。
• 1.8 机械加压送风管道和用于机械排烟的补 风管道不宜穿过防火分区或其他火灾危险 性较大的房间，当必须穿越时，应在穿过 处设置防火阀，加压送风管道防火阀的动 作温度为70℃，补风管道防火阀的动作温 度可为280℃。
• 2.3 采用自然通风方式的场所，其自然通风 口的净面积应符合下列规定：
• 1 防烟楼梯间前室、消防电梯间前室，不 应小于2.0m2；合用前室不应小于3.0m2；
• 2 靠外墙的防烟楼梯间，每五层内可开启 外窗的总面积不应小于2.0m2,且顶层可开 启面积不宜小于0.8 m2；
• 3 中庭、剧场舞台可开启外窗的总面积不 应小于该部位建筑面积的5%；
当采用侧拉窗时，其面积应按开启的最大窗口计算；
当采用百叶窗时，其面积按窗的有效面积计算。
窗的有效面积为窗的净面积乘以系数。根据实际工程经验， 当采用防雨百叶窗 ( 图2.6 ) 时，系数取0.6；当采用一般 百叶窗时，系数宜取0.8。
三．机械防烟
• 3.1 建筑中下列场所应设置独立的机械加压 送风的防烟设施：
前室或合用前室自然
2
排烟（防烟楼梯间不 具备自然排烟条件）
对防烟楼梯间加压 非高层 25000
—
图示
接上一页 表3.4 机械加压送风量
高 16000～
层
20000
20000～ 25000
楼梯间 非
防烟楼梯间
3
及其合用前 室分别加压
送风
高
16000
层
高 12000～
层
16000
—
18000～ 22000

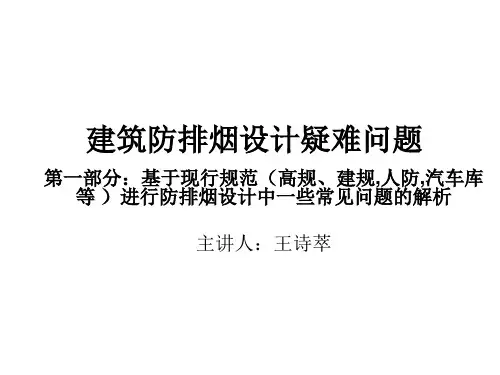

建筑防排烟设计疑难问题
第一部分：基于现行规范（高规、建规,人防,汽车库 等 ）进行防排烟设计中一些常见问题的解析
• 一．一般规定 • 1.1 建筑中的防烟可采用自然通风方式或机
械加压送风方式；排烟可采用自然排烟方 式或机械排烟方式。
• 1.2 民用建筑下列部位应设置防烟设施： • 1 防烟楼梯间及其前室； • 2 消防电梯间前室或合用前室； • 3 高层建筑的避难层（间）； • 4 人民防空工程避难走道的前室；
• 1 不具备自然排烟条件的防烟楼梯间； • 2 不具备自然排烟条件的消防电梯前室或
合用前室；
• 3 采用自然排烟措施的防烟楼梯间，其不 具备自然排烟条件的前室（或合用前室）；
• 4 高层建筑的封闭避难层（间）； • 5 人民防空工程避难走道的前室；
• 3.2 高层建筑防烟楼梯间及其前室，消防电 梯间前室或合用前室，当裙房以上部分利 用可开启外窗进行自然排烟，裙房部分不 具备自然排烟条件时，其前室或合用前室 应设置局部正压送风系统。
• 规定的数值相比较，取其中大值作为系统计算加 压送风量。
• 表3.4 机械加压送风量
序 号

条件和部位
加压送风量（m3/h）
＜20层
20～32层
1
对防烟楼梯间加压 （前室不送风）
高层
25000～ 30000
非高层 25000
35000～ 40000
—
高层
25000～ 30000
35000～ 40000
• 2 防烟楼梯间前室或合用前室采用敞开的 阳台、凹廊可自然通风时，该楼梯间可不 设防烟设施（如图2.1-1）；
• 3 除建筑高度超过50m的一类公共建筑和 建筑高度超过100m 的居住建筑外，防烟楼 梯间前室或合用前室内有不同朝向可开启 窗自然通风时，该楼梯间可不设防烟设施 （如图2.1-2）。
• 1.5 机械加压送风系统、排烟系统和补风系 统的风速应符合下列规定：
• 1 采用金属管道时，不宜大于20m/s；
• 2 采用内表面光滑的混凝土等非金属管道 时，不宜大于15m/s；
• 3 机械加压送风口不宜大于7m/s；排烟口 不宜大于10m/s；机械补风口不宜大于 10m/s，公共聚集场所不宜大于5m/s；自然 补风口不宜大于3m/s。
• 2 防烟楼梯间前室或合用前室、消防电梯 前室、封闭避难层（间）与走道之间的压 差应为25～30Pa；
• 3 人民防空工程避难走道的前室与走道之 间的压差应为25～30 Pa；
• 3.8 民用建筑防烟楼梯间的加压送风口宜每 隔2或3层设置一个；合用一个风道的剪刀 楼梯应每层设置一个；每个风口的有效面 积，应按风口数量均分系统总风量确定；
