电线ul标准

电线ul标准

UL电线标准主要包括以下几个方面：
1. 可绕曲电线电缆标准（UL 62）：涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过600V的电线电缆，也不包括加装各种端线接头的电线电缆。

2. 通讯电线电缆标准（UL 444）：涉及通讯电缆，包括传输速率、信号完整性、电磁兼容性等方面的要求。

此外，还有电子线（设备引线）标准（UL 758），以及特定的电子线标准，如UL1007和UL1015。

UL1007是一款适用于电子设备内部连接线的标准，规格包括32AWG-16AWG的单根或裸铜线、镀锡铜丝，电压等级为300V。

而UL1015则适用于600V的电子线，规格为32AWG-10AWG的单根或裸铜线、镀锡铜丝。

同时，UL也对电缆进行了不同级别的燃烧测试，如商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）和通用级-CMG级（垂直燃烧测试Vertial Tray Flame Test）。

这些级别定义了电缆在特定燃烧条件下的性能表现。

UL电线标准介绍

UL电线标准介绍

UL62:护套，不包括导线 UL758：AWM线II级
UL62：护套、导线、地线 同时满足FT1要求。 UL758：AWM线，I线
2019/9/19
3
பைடு நூலகம்
二、电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D
求
Flame Test
UL62最低要 求/FT2
Horizontal-Specimen Flame Test
CL2P，CL3P， CMP
UL910
2019/9/19
UL1581 (1060)
UL1581 (1080) UL1581 (1090) UL1581 (1100) UL1581 (1160)
2019/9/19
7
外被
平均外被厚度
沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外 被厚度=（外被外径-成缆直径）/2
平均外被厚度为5个点测量值的平均。
外被最小厚度：同导线最小绝缘厚度。外被内表面须
先小心抛磨打平，再使用荷重85g,测量截面直径6.4mm的荷重千 分尺测量。
读数显微镜测量：方法同导体绝缘厚度测量方法。
导线绞距
同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。

UL电线标准介绍

UL电线标准介绍

UL电线标准介绍什么是UL电线标准UL电线标准是指由美国标准技术研究所（Underwriters Laboratories Inc.，简称UL）制定的电线和电缆的标准规范。

UL成立于1894年，是全球最大的独立第三方安全科学组织，致力于推动安全和可持续发展。

UL电线标准对电缆的设计、材料、制造和安装等方面提供了具体的指导，以确保电线和电缆在使用过程中的安全性和可靠性。

UL电线标准的分类根据用途和特性的不同，UL电线标准可以分为以下几类：1. 无氧铜电线标准无氧铜电线是一种纯铜制成的电线，具有良好的导电性能和耐腐蚀性能。

根据UL标准，无氧铜电线可以分为以下几类：•THHN/THWN电线：适用于建筑物内部的干、湿地环境。

具有耐高温、耐湿气和耐机械应力等特点。

•XHHW电线：适用于建筑物内外的干、湿地环境。

具有良好的耐热性能和耐湿气性能。

•USE电线：适用于埋地电线和户外电线，具有耐日晒、耐侵蚀和耐机械应力等特点。

2. 导线和电缆安装标准UL电线标准还对导线和电缆的安装提供了相应的标准规范。

这些标准规范包括：•UL 83：针对于白色PVC绝缘电线的安装标准。

•UL 1479：针对于穿越防火墙的电线和电缆的安装标准。

•UL 1655：针对于固定式烟雾探测器和火灾报警系统的电缆安装标准。

3. 光纤标准光纤是一种传输信息的新型材料，具有高速传输、抗干扰性强等特点。

UL电线标准针对光纤进行了以下规范：•UL 94：针对光纤电缆的阻燃性能进行评定。

•UL 1651：针对光纤电缆和光纤电缆分支的安装标准。

UL电线标准的重要性UL电线标准的制定和遵循对于电线和电缆制造商、供应商和用户来说都具有重要意义。

首先，UL电线标准确保了电线和电缆的质量和安全性。

通过遵循UL标准的要求，生产商可以保证其产品符合一定的质量标准，并且具有良好的耐久性和安全性能。

其次，UL电线标准可以提升产品的竞争力。

符合UL标准的电线和电缆具有更高的可信度和可靠性，可以获得更多的市场机会，提升品牌形象和市场份额。

UL电线电缆标准详细介绍

UL电线电缆标准详细介绍

四、常见UL444通讯电缆及说明
五、UL电线电缆制造厂商应注意的事项
➢ UL FUS Procedure(检验细则）的构成
➢ 制造商的基本责任
六、UL电线电缆产品及包装印字要求
2020/4/10
2
一、UL电线电缆标准概况：
1、可绕曲电线电缆标准
UL62 Flexible Cord and Fixture Wire(软线和装置线） 本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过 600V的电线电缆，也不包括加装各种端线接头的电线电缆。
UL62:护套，不包括导线 UL758：AWM线II级
UL62：护套、导线、地线 同时满足FT1要求。
UL758：AWM线，I线
以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area) 以毫米计算：导体=0.7854*nd2
2020/4/10
4
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。
2020/4/10
6
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片 ，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度 。
通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
B、称重法，见UL1581第210节。

UL电线电缆标准介绍

UL电线电缆标准介绍

G：材质比重；
A：截面积，以平方英寸计。
注：哑铃片状外被样品。
截面积A=外被平均厚度*宽度
（3）比重G的测量
10英寸长的材质，按下图方式制备样品，测量前样品须在纯净酒精中浸没。主要是为避免样品内壁上空气的 保留。
测量W1：空气中样品的重量；
W3：为直径小于0.127mm绑捆铜丝的重量。
G=ห้องสมุดไป่ตู้
W1 W1- W2+ W3
2019/11/16
4
外被
平均外被厚度 沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外被厚度=（外被外径成缆直径）/2 平均外被厚度为5个点测量值的平均。
外被最小厚度：同导线最小绝缘厚度。外被内表面须先小心抛磨打平，再使用荷重 85g,测量截面直径6.4mm的荷重千分尺测量。
读数显微镜测量：方法同导体绝缘厚度测量方法。 常见电线的平均厚度和最小厚度的对照表。见UL62，Table:16.2,16.4,16.6,16.8.
2019/11/16
5
（二）燃烧测试 电线燃烧等级及测试方法对照表
燃烧等级（表面 印字） FT1
VW-1
AWM最低要求
UL62最低要求 /FT2
CL2P，CL3P， CMP
CL2,CL3,FLTC CMR CM VW-1
VW-1S
VW-1SC
2019/11/16
测试项目
Vertical Flame Test
（1）判定标准

SPT-2W，SPT-1W，XTW以及CXW，参见UL62Table35.1

SJTW等护套线，参见UL62Table32.1
表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值，另外还需进行50 ℃升温长时间浸水测试其 绝缘电阻。

UL电线电缆标准介绍38032共47页文档

UL电线电缆标准介绍38032共47页文档
以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area) 以毫米计算：导体=0.7854*nd2
01.04.2020
3
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。
测量5个点处导线的外径，导体的直径。 • 绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。 • 最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
01.04.2020
7
绞距
➢ 芯线绞距
取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。
01.04.2020
2
二、电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D

UL电线电缆标准介绍

UL电线电缆标准介绍
2019/1/30 17
3、测试样品的制备 步骤：截取一段待测试 （1）测量其导体直径，绝缘（或外被）层厚度； （2）小心去除绝缘层包裹的导线和其它填充物，检查绝缘表皮完好无损。 对于外被样品，用抛光磨平机小心磨平外被的内表面，直至内表面凹 凸部位平滑即可。对于周长分别为4mm或6mm的外被，可用ASTM dieD或 ASTM dieC的哑铃片器制备哑铃状样品。 （3）样品上相距1英寸两端作标记，以便测试过程中测量其拉伸情况。测试 机的上下拉爪的夹持位置距离标记线均匀，不超过1/2英寸。 4、计算 （1）对于规则的管状试样，截面积A为： A=00.7854(D2-d2) D:导线外径，d：导体直径
UL1581 (1160)
UL13 UL444 UL758：完成品外被 UL758：绝缘芯线 UL758：绝缘芯线和完成外 被分别试验。
10
2019/1/30
（三）耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应 在10S至60S钟内缓慢将电压由零加到额定值，保持1分钟。判别 标准为在升、降压以及保持期间，Hi-pot机电路报警。另一方 面，绝缘电阻测试在某种程序上也能产生类似效果，所以先进 行耐电压测试是一种积极的简便测试漏电的方法。
2019/1/30 1
一、UL电线电缆标准概况：
1、可绕曲电线电缆标准
UL62 Flexible Cord and Fixture Wire(软线和装置线） 本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过 600V的电线电缆，也不包括加装各种端线接头的电线电缆。
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
2019/1/30
16

UL电线电缆标准介绍

UL电线电缆标准介绍
9
2019/2/15
（二）燃烧测试 电线燃烧等级及测试方法对照表
燃烧等级 （表面印字） FT1 VW-1 测试项目 标准章节 测试对象
Vertical Flame Test Vertical-Specimen Flame Test
UL1581 (1060) UL1581 (1080)
UL62:护套，不包括导线 UL758：AWM线II级 UL62：护套、导线、地线 同时满足FT1要求。
UL1581 (1160)
UL13 UL444 UL758：完成品外被 UL758：绝缘芯线 UL758：绝缘芯线和完成外 被分别试验。
11
2019/2/15
（三）耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应 在10S至60S钟内缓慢将电压由零加到额定值，保持1分钟。判别 标准为在升、降压以及保持期间，Hi-pot机电路报警。另一方 面，绝缘电阻测试在某种程序上也能产生类似效果，所以先进 行耐电压测试是一种积极的简便测试漏电的方法。
CL2P，CL3P， CMP
2019/2/15
UL910
UL1581 (1160)
UL13
10
续上
燃烧等级 （表面印字） CL2，CL3， FLTC CMR CM VW-1 VW-1S VW-1SC 测试项目 Vertical –Tray Flame Test UL1666 VW-1 Flame Test VW-1 Flame Test VW-1 Flame Test UL1581 (1080) UL1581 (1080) UL1581 (1080) 标准章节 测试对象
2019/2/15
15
2、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。

UL电线电缆标准介绍

UL电线电缆标准介绍

2018/5/4
7
外被 平均外被厚度
沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外 被厚度=（外被外径-成缆直径）/2 平均外被厚度为5个点测量值的平均。

外被最小厚度：同导线最小绝缘厚度。外被内表面须
先小心抛磨打平，再使用荷重85g,测量截面直径6.4mm的荷重千 分尺测量。

读数显微镜测量：方法同导体绝缘厚度测量方法。
6
2018/5/4
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片， 在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。 通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
2018/5/4
8
绞距


芯线绞距 取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。 导线绞距 同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。 各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62

UL电线电缆标准详细介绍(ppt 47页)

UL电线电缆标准详细介绍(ppt 47页)
16
注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内 各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸 水测试。 阻抗因子C的决定：参见UL62第34节。
原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值， 在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃ 的阻值，两者相除即可求出C值。
Ø 测试电压：见Table900.2
14
（五）绝缘电阻测试
1、普通电线电缆
绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水 槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电 极连接到待测的电线导线上。测量时间为60秒，合格标准为15.6℃时 1000英尺电线的绝缘电阻大于2.5M.
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
3、电子线（设备引线）标准
UL758 Appliance Wiring Material(设备装置线）
4、电线电缆参考标准(UL1581)
本标准描述UL62，UL44 Wires and Cables,UL83涵盖之电线电 缆的样品制备、测试及计算方法
6、护套表面绝缘电阻
表面洁净的护套线，相距0.5英寸的两个铜箔电极间施加500V DC电压1 分钟，其绝缘电阻应保持大于100MΩ。
23
24
Ø 3XXX：单导体，热固性绝缘电线。
Ø 4XXX：多导体，护套结构，热固性绝缘电缆。
Ø 5XXX：单导体或多导体特殊项目电线。
******************************************************************************

UL电线电缆标准介绍(PPT 21页)

UL电线电缆标准介绍(PPT 21页)
Vertical-Specimen Flame Test
Horizontal-Specimen Appliance-Wire Flame Test
Horizontal-Specimen Flame Test UL910
Vertical –Tray Flame Test UL1666
VW-1 Flame Test
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
3、电子线（设备引线）标准
UL758 Appliance Wiring Material(设备装置线）
4、电线电缆参考标准(UL1581)
本标准描述UL62，UL44 Wires and Cables,UL83涵盖之电线电缆的样品制备、测试及计算方法
（六）老化前和老化后拉伸测试
1、如何决定测试机的拉伸速度？
拉伸速率：在UL1581第50节各表中未特别指明拉伸速率时，通常情况下速率为500+25mm/min.
2、如何决定材质的拉伸指数？
UL62现在已将常规可弯曲软线的物性归结在Table5.2(绝缘体）和Table7.2（外被）中。
过去所有电线塑料材质的物性全部列入UL1581 Table50系列。例如SPT-2，105 ℃电线，其物性 要求为：SPT-2为Integral PVC电缆，故应用UL62Table15.1或UL1581 Table50182。105 ℃对应的 CLASS是2.11,拉伸指数为老化前拉伸率100%，抗张强度1500ibf/m2。136 ℃，7天的老化后拉伸 率为之前的65%，抗张强度为老化前的85%。而对于半硬PVC而言（SR-PVC），根据 UL1581Table47.1,拉伸指数在Table50183中列明，即老化前，拉伸率100%，抗张强度3000ibf/m2, 老化后百分比分别为70%，70%。

ul电线的标准

ul电线的标准

UL（Underwriters Laboratories）是美国的一个公认的独立安全检测机构，致力于产品安全、可靠性和可持续发展方面的技术和社会责任。

UL 电线标准主要包括以下几个方面：
1. 可绕曲电线电缆标准（UL 62 Flexible Cord and Fixture Wire）：本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过600V 的电线电缆，也不包括加装各种端线接头的电线电缆。

2. 通讯电线电缆标准（UL 444 Communication Cables）：此标准涉及通讯电缆，包括传输速率、信号完整性、电磁兼容性等方面的要求。

3. 电子线（设备引线）标准（UL 758 Appliance Wiring Material）：该标准针对设备用电线，包括家用电器、工业设备等领域的电线和电缆。

4. 电线电缆参考标准（UL 1581）：本标准为电线电缆的设计、制造、测试和认证提供了一系列参考要求和指南。

5. 燃烧测试（UL 94）：针对电线电缆的燃烧性能进行测试，确保在火灾情况下，电线电缆不会加剧火势。

6. 耐电压测试：检测电线电缆在规定电压下的绝缘性能，确保电线电缆在正常使用过程中不会出现击穿、短路等现象。

7. 火花测试：评估电线电缆在高压条件下，防止火花引发周围可燃物质的能力。

8. 绝缘电阻测试：测量电线电缆的绝缘电阻，以确保其在使用过程中具有足够的绝缘性能。

9. 老化前和老化后拉伸测试：评估电线电缆在长时间使用过程中的力学性能变化。

UL电线电缆标准介绍

UL电线电缆标准介绍

ul标准的推广和实施措施
制定和发布UL标准
UL标准制定机构会根据市场需求和技术发展，制定和发布 相关的UL标准，为电线电缆行业提供指导和规范。
培训和教育
UL标准制定机构会提供相关的培训和教育服务，帮助企业 和相关人员了解和掌握UL标准，提高产品质量和安全性。
认证服务
UL标准制定机构会提供认证服务，对符合UL标准的电线电 缆产品进行认证，并颁发UL认证证书。
02
ul电线电缆标准的分类
按用途分类
电力电缆
通信电缆
控制电缆
用于传输和分配电能， 如低压电缆、中压电缆
和高压电缆。
用于传输电信号和光信 号，如电话线、网线等。
用于传输控制信号，如 用于自动化设备和仪器
仪表的信号线。
特种电缆
具有特殊用途的电缆， 如耐高温、耐腐蚀、耐
辐射等。
按导体材料分类
1 2
铜导体
最为常见，具有良好的导电性能和机械性能。
铝导体
价格相对较低，但导电性能略逊于铜导体。
3
合金导体
用于特殊用途，如高强度、耐腐蚀等。
按绝缘材料分类
01
02
03
聚氯乙烯绝缘
价格低廉，电气性能良好， 但耐高温性能较差。
聚乙烯绝缘
电气性能优异，耐高温性 能良好，但价格较高。
交联聚乙烯绝缘
电气性能和耐高温性能均 优于聚氯乙烯和聚乙烯， 但价格更高。
UL标准对电线电缆产品的安全性能进行了严格的规定，要求产品符合相关标准和规定，并通过UL认证，以确保产品 的安全性和可靠性。
电缆产品的质量保证
UL标准对电线电缆产品的质量进行了全面的评估和检测，要求产品符合质量标准，并通过UL认证，以确保产品的质 量和可靠性。

ul电线电缆标准介绍

ul电线电缆标准介绍
9
2018/4/3
（二）燃烧测试 电线燃烧等级及测试方法对照表
燃烧等级 （表面印字） FT1 VW-1 测试项目 标准章节 测试对象
Vertical Flame Test Vertical-Specimen Flame Test
UL1581 (1060) UL1581 (1080)
UL62:护套，不包括导线 UL758：AWM线II级 UL62：护套、导线、地线 同时满足FT1要求。
2018/4/3
17
（六）老化前和老化后拉伸测试
1、如何决定测试机的拉伸速度？ 拉伸速率：在UL1581第50节各表中未特别指明拉伸速率时，通常情况 下速率为500+25mm/min. 2、如何决定材质的拉伸指数？ UL62现在已将常规可弯曲软线的物性归结在Table5.2(绝缘体）和 Table7.2（外被）中。 过去所有电线塑料材质的物性全部列入UL1581 Table50系列。例如SPT2，105 ℃电线，其物性要求为：SPT-2为Integral PVC电缆，故应用 UL62Table15.1或UL1581 Table50182。105 ℃对应的CLASS是2.11,拉伸指 数为老化前拉伸率100%，抗张强度1500ibf/m2。136 ℃，7天的老化后 拉伸率为之前的65%，抗张强度为老化前的85%。而对于半硬PVC而言 （SR-PVC），根据UL1581Table47.1,拉伸指数在Table50183中列明，即 老化前，拉伸率100%，抗张强度3000ibf/m2,老化后百分比分别为70%， 70%。
2018/4/3 13
放线端为裸铜线：放线端接地，收线端不用接地，电线的导通 性不须测试。 放线端为绝缘导线：导线与收线、放线轮导通连接，收线、放 线端均须接地。对于10AWG或更细导线，不用测试导通性能。

UL电线电缆标准详细介绍

UL电线电缆标准详细介绍

UL电线电缆标准详细介绍什么是UL电线电缆标准？UL（Underwriters Laboratories Inc.）电线电缆标准是由美国专门从事电气安全测试和认证的UL公司制定的一套产品安全性标准。

UL标准旨在确保电线电缆产品的安全性、可靠性和符合相关法规要求。

UL标准被广泛接受和采用，不仅在美国，也在许多其他国家和地区被采用作为标准认证的依据。

UL电线电缆标准的分类UL电线电缆标准按照不同的产品类型和用途进行分类，主要包括以下几个方面：1.室内电线电缆标准（UL 83、UL 1581等）：用于室内电力分配和通信系统的电线电缆产品。

UL 83标准适用于室内铜导电线，UL 1581标准则适用于室内多芯电缆。

2.室外电线电缆标准（UL 854、UL 1650等）：用于室外电力分配和通信系统的电线电缆产品。

室外电线电缆标准通常要求产品具备抗紫外线、抗湿气和耐高温等特性。

3.建筑电线电缆标准（UL 66、UL 1424等）：用于建筑物内部电力分配和通信系统的电线电缆产品。

建筑电线电缆通常需要符合建筑物消防要求，并具备阻燃和低烟无卤等特性。

4.通信电线电缆标准（UL 444、UL 1666等）：用于数据通信和网络系统的电线电缆产品。

通信电线电缆通常要求具备高速传输、抗干扰和低衰减等特性。

此外，UL电线电缆标准还可以根据产品的用途和环境条件的不同进行细分，如弹性线、机械设备线、储能系统线等。

UL电线电缆标准的内容要求UL电线电缆标准对产品的安全性和性能进行了详细的要求和测试方法，以确保产品在正常使用和极端条件下的可靠性。

1.安全要求：UL电线电缆标准要求产品符合相关的电气安全规定，如电压等级、绝缘材料的使用、绝缘电阻、引火性和耐压等。

2.物理性能：包括产品的外观、尺寸、弯曲半径、剥皮长度等要求，以及产品的机械性能，如拉伸强度、破裂强度、耐磨性和耐候性等。

3.电气性能：涉及产品的导电性能、绝缘电阻、短路和过载能力等。

UL电线标准介绍

UL电线标准介绍

放线端为裸铜线：放线端接地，收线端不用接地，电线旳导通 性不须测试。
放线端为绝缘导线：导线与收线、放线轮导通连接，收线、放 线端均须接地。对于10AWG或更细导线，不用测试导通性能。
➢ 测试电压：见Table900.2
2024/10/11
14
（五）绝缘电阻测试
1、一般电线电缆
绝缘高阻计直流电压调整为100-500V，长度为50FT-5000FT旳电线在水 槽中浸泡2小时，高阻计旳一种电极连接到水槽旳铜板电极上，另一电 极连接到待测旳电线导线上。测量时间为60秒，合格原则为15.6℃时 1000英尺电线旳绝缘电阻不小于2.5M.
多种芯线最大绞距参见UL62。多种线径旳导线最大绞距参见 UL62
2024/10/11
9
（二）燃烧测试 电线燃烧等级及测试措施对照表
燃烧等级 （表面印字）
FT1
测试项目 Vertical Flame Test
VW-1
Vertical-Specimen Flame Test
AWM20求最24/低10要/11
将10 ℃-29.4 ℃水温旳测量值折算为15.6 ℃、长度为1000英尺旳值： IR=R*L*M*TCF
1000
R：高阻计读数
L：实测电线长度
M：高阻计倍率
TCF：温度修正系数
TCF对照表可参见UL1581 Table52.1
2024/10/11
15
2、常顾客外型“w”电线电缆，如SPT-2W，SJTW，CXTW
2、通讯电线电缆原则
UL444 Communication Cables(通讯电缆）
3、电子线（设备引线）原则
UL758 Appliance Wiring Material(设备装置线）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013-7-20 16
注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内 各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸 水测试。 阻抗因子C的决定：参见UL62第34节。 原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值， 在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃ 的阻值，两者相除即可求出C值。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
2013-7-20
8
绞距


芯线绞距 取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。 导线绞距 同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。 各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62
2013-7-20
6
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片， 在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。 通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
2013-7-20
15
2、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。
短时间绝缘电阻的测试方法与普通型电线电缆相同，但合格判 定标准完全不同，“W”型电线阻值要高得多。如CXTW22AWG， 合格标准为15.6 ℃225M/1000英尺。 （1）判定标准 SPT-2W，SPT-1W，XTW以及CXW，参见UL62Table35.1 SJTW等护套线，参见UL62Table32.1 表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值，另外还需进 行50 ℃升温长时间浸水测试其绝缘电阻。 （2）TCF的确定 首先要确定阻抗因子C，再从UL62Table33.1中找出相应的M因 子，套用前面公式，即可求出阻抗。
2013-7-20
7
外被 平均外被厚度
沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外 被厚度=（外被外径-成缆直径）/2 平均外被厚度为5个点测量值的平均。

外被最小厚度：同导线最小绝缘厚度。外被内表面须
先小心抛磨打平，再使用荷重85g,测量截面直径6.4mm的荷重千 分尺测量。

读数显微镜测量：方法同导体绝缘厚度测量方法。
CL2P，CL3P， CMP
2013-7-20
UL910
UL1581 (1160)
UL13
10
续上
燃烧等级 （表面印字） CL2，CL3， FLTC CMR CM VW-1 VW-1S VW-1SC 测试项目 Vertical –Tray Flame Test UL1666 VW-1 Flame Test VW-1 Flame Test VW-1 Flame Test UL1581 (1080) UL1581 (1080) UL1581 (1080) 标准章节 测试对象
2013-7-20 4
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。 B、称重法，见UL1581第210节。 测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两 种方法中的另一种加以证实。（注：DC电阻测量法不能用来作 为测量CMA的最终判断标准）。
UL1581 (1160)
UL13 UL444 UL758：完成品外被 UL758：绝缘芯线 UL758：绝缘芯线和完成外 被分别试验。
11
2013-7-20
（三）耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应 在10S至60S钟内缓慢将电压由零加到额定值，保持1分钟。判别 标准为在升、降压以及保持期间，Hi-pot机电路报警。另一方 面，绝缘电阻测试在某种程序上也能产生类似效果，所以先进 行耐电压测试是一种积极的简便测试漏电的方法。
3、电子线（设备引线）标准
UL758 Appliance Wiring Material(设备装置线）
4、电线电缆参考标准(UL1581)
本标准描述UL62，UL44 Wires and Cables,UL83涵盖之电线电 缆的样品制备、测试及计算方法
2013-7-20 3
二、电线电缆燃烧测试 电线燃烧等级及测试方法对照表
燃烧等级 （表面印字） FT1 VW-1 测试项目 标准章节 测试对象
Vertical Flame Test Vertical-Specimen Flame Test
UL1581 (1060) UL1581 (1080)
UL62:护套，不包括导线 UL758：AWM线II级 UL62：护套、导线、地线 同时满足FT1要求。
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D 以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area) 以毫米计算：导体=0.7854*nd2
2013-7-20
5
导体绝缘厚度
1、测量工具：千分尺

•
• •
常用的千分尺，测量端面均为平面，最小读数：0.01mm 端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度） 平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点， 测量5个点处导线的外径，导体的直径。 绝缘厚度=（导线外径-导体直径）/2 将5个点处的绝缘厚度平均即得到平均绝缘厚度。 最小绝缘厚度的测量： 测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
2013-7-20
18
3、测试样品的制备 步骤：截取一段待测试 （1）测量其导体直径，绝缘（或外被）层厚度； （2）小心去除绝缘层包裹的导线和其它填充物，检查绝缘表皮完好无损。 对于外被样品，用抛光磨平机小心磨平外被的内表面，直至内表面凹 凸部位平滑即可。对于周长分别为4mm或6mm的外被，可用ASTM dieD或 ASTM dieC的哑铃片器制备哑铃状样品。 （3）样品上相距1英寸两端作标记，以便测试过程中测量其拉伸情况。测试 机的上下拉爪的夹持位置距离标记线均匀，不超过1/2英寸。 4、计算 （1）对于规则的管状试样，截面积A为： A=00.7854(D2-d2) D:导线外径，d：导体直径
2013-7-20 13
放线端为裸铜线：放线端接地，收线端不用接地，电线的导通 性不须测试。 放线端为绝缘导线：导线与收线、放线轮导通连接，收线、放 线端均须接地。对于10AWG或更细导线，不用测试导通性能。

测试电压：见Table900.2
2013-7-20
14
（五）绝缘电阻测试
1、普通电线电缆
2013-7-20 2
一、UL电线电缆标准概况：
1、可绕曲电线电缆标准
UL62 Flexible Cord and Fixture Wire(软线和装置线） 本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过 600V的电线电缆，也不包括加装各种端线接头的电线电缆。
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
2013-7-20 19
（2）对于不规则内壁试样，面积A： W A= 163.87G W：10英寸样品的重量，以克计； G：材质比重； A：截面积，以平方英寸计。 注：哑铃片状外被样品。 截面积A=外被平均厚度*宽度 （3）比重G的测量 10英寸长的材质，按下图方式制备样品，测量前样品须在纯净酒精中 浸没。主要是为避免样品内壁上空气的保留。 测量W1：空气中样品的重量； W3：为直径小于0.127mm绑捆铜丝的重量。 W1 G= W - W + W 1 2 3
UL电线电缆标准介绍
2003-07-22

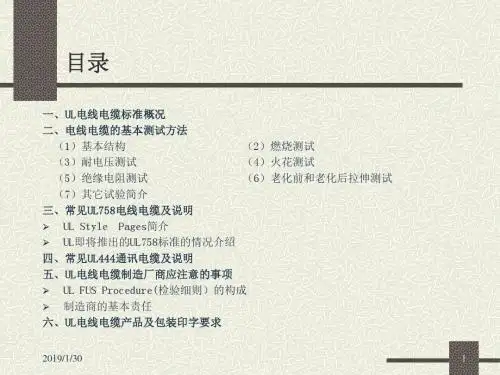

目录
一、UL电线电缆标准概况 二、电线电缆的基本测试方法 （1）基本结构 （2）燃烧测试 （3）耐电压测试 （4）火花测试 （5）绝缘电阻测试 （6）老化前和老化后拉伸测试 （7）其它试验简介 三、常见UL758电线电缆及说明 UL Style Pages简介 UL即将推出的UL758标准的情况介绍 四、常见UL444通讯电缆及说明 五、UL电线电缆制造厂商应注意的事项 UL FUS Procedure(检验细则）的构成 制造商的基本责任 六、UL电线电缆产品及包装印字要求
绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水 槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电 极连接到待测的电线导线上。测量时间为60秒，合格标准为15.6℃时 1000英尺电线的绝缘电阻大于2.5M. 将10 ℃-29.4 ℃水温的测量值折算为15.6 ℃、长度为1000英尺的值： IR= R*L*M*TCF 1000 R：高阻计读数 L：实测电线长度 M：高阻计倍率 TCF：温度修正系数 TCF对照表可参见UL1581 Table52.1
