UL电线电缆标准介绍解析

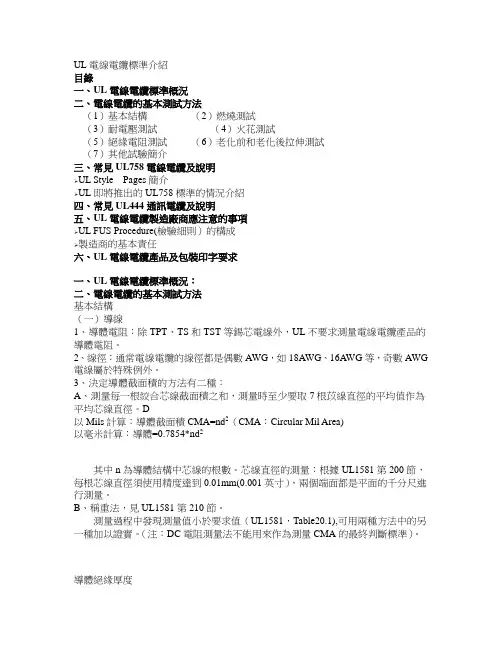

UL電線電纜標準介紹目錄一、UL電線電纜標準概況二、電線電纜的基本測試方法（1）基本結構（2）燃燒測試（3）耐電壓測試（4）火花測試（5）絕緣電阻測試（6）老化前和老化後拉伸測試（7）其他試驗簡介三、常見UL758電線電纜及說明➢UL Style Pages簡介➢UL即將推出的UL758標準的情況介紹四、常見UL444通訊電纜及說明五、UL電線電纜製造廠商應注意的事項➢UL FUS Procedure(檢驗細則）的構成➢製造商的基本責任六、UL電線電纜產品及包裝印字要求一、UL電線電纜標準概況：二、電線電纜的基本測試方法基本結構（一）導線1、導體電阻：除TPT、TS和TST等錫芯電線外，UL不要求測量電線電纜產品的導體電阻。

2、線徑：通常電線電纜的線徑都是偶數AWG，如18AWG、16AWG等，奇數AWG 電線屬於特殊例外。

3、決定導體截面積的方法有二種：A、測量每一根絞合芯線截面積之和，測量時至少要取7根苡線直徑的平均值作為平均芯線直徑。

D以Mils計算：導體截面積CMA=nd2（CMA：Circular Mil Area)以毫米計算：導體=0.7854*nd2其中n為導體結構中芯線的根數。

芯線直徑的測量：根據UL1581第200節，每根芯線直徑須使用精度達到0.01mm(0.001英寸），兩個端面都是平面的千分尺進行測量。

B、稱重法，見UL1581第210節。

測量過程中發現測量值小於要求值（UL1581，Table20.1),可用兩種方法中的另一種加以證實。

（注：DC電阻測量法不能用來作為測量CMA的最終判斷標準）。

導體絕緣厚度1、測量工具：千分尺➢常用的千分尺，測量端面均為平面，最小讀數：0.01mm➢端面為1.98*9.5mm，荷重10g的荷重千分尺（導體絕緣厚度）•平均絕緣厚度的測量：距端線10英寸開始，每10英寸為一個測量點，測量5個點處導線的外徑，導體的直徑。

•絕緣厚度=（導線外徑-導體直徑）/2將5個點處的絕緣厚度平均即得到平均絕緣厚度。

UL电线标准主要包括以下几个方面：
1. 可绕曲电线电缆标准（UL 62）：涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过600V的电线电缆，也不包括加装各种端线接头的电线电缆。

2. 通讯电线电缆标准（UL 444）：涉及通讯电缆，包括传输速率、信号完整性、电磁兼容性等方面的要求。

此外，还有电子线（设备引线）标准（UL 758），以及特定的电子线标准，如UL1007和UL1015。

UL1007是一款适用于电子设备内部连接线的标准，规格包括32AWG-16AWG的单根或裸铜线、镀锡铜丝，电压等级为300V。

而UL1015则适用于600V的电子线，规格为32AWG-10AWG的单根或裸铜线、镀锡铜丝。

同时，UL也对电缆进行了不同级别的燃烧测试，如商用级-CM级（垂直燃烧测试Vertial Tray Flame Test）和通用级-CMG级（垂直燃烧测试Vertial Tray Flame Test）。

这些级别定义了电缆在特定燃烧条件下的性能表现。

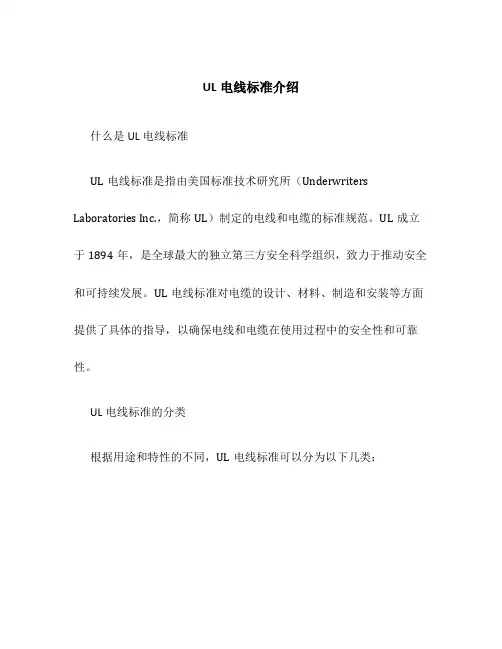

UL电线标准介绍什么是UL电线标准UL电线标准是指由美国标准技术研究所（Underwriters Laboratories Inc.，简称UL）制定的电线和电缆的标准规范。

UL成立于1894年，是全球最大的独立第三方安全科学组织，致力于推动安全和可持续发展。

UL电线标准对电缆的设计、材料、制造和安装等方面提供了具体的指导，以确保电线和电缆在使用过程中的安全性和可靠性。

UL电线标准的分类根据用途和特性的不同，UL电线标准可以分为以下几类：1. 无氧铜电线标准无氧铜电线是一种纯铜制成的电线，具有良好的导电性能和耐腐蚀性能。

根据UL标准，无氧铜电线可以分为以下几类：•THHN/THWN电线：适用于建筑物内部的干、湿地环境。

具有耐高温、耐湿气和耐机械应力等特点。

•XHHW电线：适用于建筑物内外的干、湿地环境。

具有良好的耐热性能和耐湿气性能。

•USE电线：适用于埋地电线和户外电线，具有耐日晒、耐侵蚀和耐机械应力等特点。

2. 导线和电缆安装标准UL电线标准还对导线和电缆的安装提供了相应的标准规范。

这些标准规范包括：•UL 83：针对于白色PVC绝缘电线的安装标准。

•UL 1479：针对于穿越防火墙的电线和电缆的安装标准。

•UL 1655：针对于固定式烟雾探测器和火灾报警系统的电缆安装标准。

3. 光纤标准光纤是一种传输信息的新型材料，具有高速传输、抗干扰性强等特点。

UL电线标准针对光纤进行了以下规范：•UL 94：针对光纤电缆的阻燃性能进行评定。

•UL 1651：针对光纤电缆和光纤电缆分支的安装标准。

UL电线标准的重要性UL电线标准的制定和遵循对于电线和电缆制造商、供应商和用户来说都具有重要意义。

首先，UL电线标准确保了电线和电缆的质量和安全性。

通过遵循UL标准的要求，生产商可以保证其产品符合一定的质量标准，并且具有良好的耐久性和安全性能。

其次，UL电线标准可以提升产品的竞争力。

符合UL标准的电线和电缆具有更高的可信度和可靠性，可以获得更多的市场机会，提升品牌形象和市场份额。

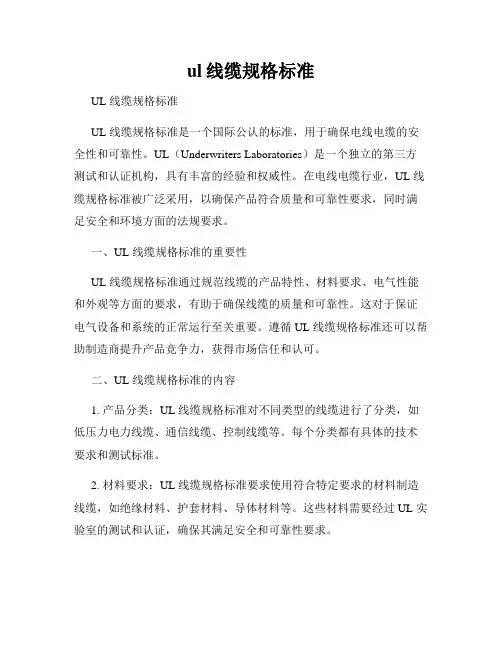

ul线缆规格标准UL 线缆规格标准UL 线缆规格标准是一个国际公认的标准，用于确保电线电缆的安全性和可靠性。

UL（Underwriters Laboratories）是一个独立的第三方测试和认证机构，具有丰富的经验和权威性。

在电线电缆行业，UL 线缆规格标准被广泛采用，以确保产品符合质量和可靠性要求，同时满足安全和环境方面的法规要求。

一、UL 线缆规格标准的重要性UL 线缆规格标准通过规范线缆的产品特性、材料要求、电气性能和外观等方面的要求，有助于确保线缆的质量和可靠性。

这对于保证电气设备和系统的正常运行至关重要。

遵循UL 线缆规格标准还可以帮助制造商提升产品竞争力，获得市场信任和认可。

二、UL 线缆规格标准的内容1. 产品分类：UL 线缆规格标准对不同类型的线缆进行了分类，如低压力电力线缆、通信线缆、控制线缆等。

每个分类都有具体的技术要求和测试标准。

2. 材料要求：UL 线缆规格标准要求使用符合特定要求的材料制造线缆，如绝缘材料、护套材料、导体材料等。

这些材料需要经过UL 实验室的测试和认证，确保其满足安全和可靠性要求。

3. 电气性能：UL 线缆规格标准对线缆的电气性能进行了详细规定，如额定电压、额定电流、绝缘耐压、电阻等。

这些性能指标保证了线缆在正常工作条件下的稳定性和可靠性。

4. 外观要求：UL 线缆规格标准不仅规定了线缆的内部结构和性能要求，还对线缆的外观进行了严格要求。

线缆需要具有清晰的标识和标志，包括型号、规格、认证标志等。

三、如何选择符合UL 线缆规格标准的线缆产品当选择线缆产品时，了解和遵循UL 线缆规格标准是非常重要的。

以下是一些选择符合UL 线缆规格标准的线缆产品的建议：1. 查看产品认证：在购买线缆产品时，确保产品上具有UL 的认证标志。

这将表明产品符合UL 线缆规格标准，并经过UL 实验室的测试和认证。

2. 参考UL 数据库：UL 提供了一个在线数据库，可以查询和验证线缆制造商和产品是否具有UL 认证。

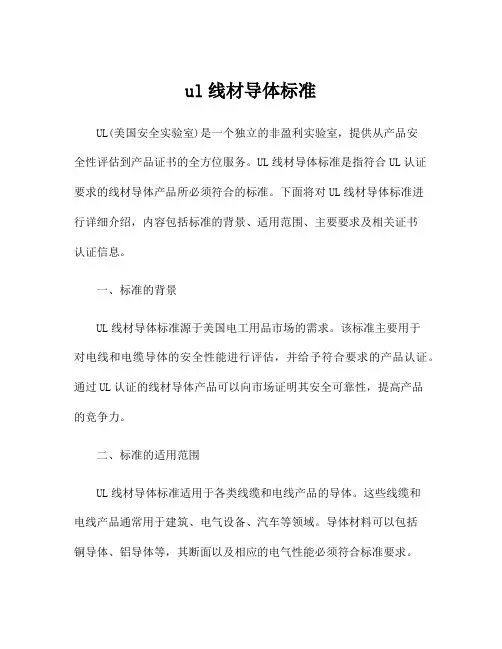

ul线材导体标准UL(美国安全实验室)是一个独立的非盈利实验室，提供从产品安全性评估到产品证书的全方位服务。

UL线材导体标准是指符合UL认证要求的线材导体产品所必须符合的标准。

下面将对UL线材导体标准进行详细介绍，内容包括标准的背景、适用范围、主要要求及相关证书认证信息。

一、标准的背景UL线材导体标准源于美国电工用品市场的需求。

该标准主要用于对电线和电缆导体的安全性能进行评估，并给予符合要求的产品认证。

通过UL认证的线材导体产品可以向市场证明其安全可靠性，提高产品的竞争力。

二、标准的适用范围UL线材导体标准适用于各类线缆和电线产品的导体。

这些线缆和电线产品通常用于建筑、电气设备、汽车等领域。

导体材料可以包括铜导体、铝导体等，其断面以及相应的电气性能必须符合标准要求。

三、主要要求UL线材导体标准主要包括以下方面的要求：1.导体材料：要求导体材料符合相关的电气性能要求和环境要求。

例如，导体的电阻率、电气导热性能、耐高温性能等必须符合标准要求。

2.导体断面：标准规定了不同种类线缆和电线产品的导体断面要求。

导体的规格和尺寸必须符合标准要求。

3.电气性能：导体的电阻、绝缘电阻、高温时的电阻和绝缘电阻等电气性能必须符合标准要求。

这些性能的测试方式和标准参数也在UL线材导体标准中进行了详细规定。

4.环境适应性：标准要求导体在不同的环境条件下能够正常工作。

例如，导体对温度变化的适应性、湿度的适应性等必须符合标准要求。

5.安全性能：导体产品必须符合相关的安全性能要求，包括电击保护、防火性能等。

标准对这些安全性能的要求做了详细规定。

四、相关证书认证信息通过UL线材导体标准认证的产品将获得相应的UL证书。

UL证书是产品符合相关安全要求的有力证明，可以提高产品的市场竞争力。

获得UL证书后，产品可以带有UL标志，向消费者传递产品安全可靠的信息。

通过UL线材导体标准认证的产品还需要定期进行产品现场检查和跟踪检测，以确保其持续符合标准要求。

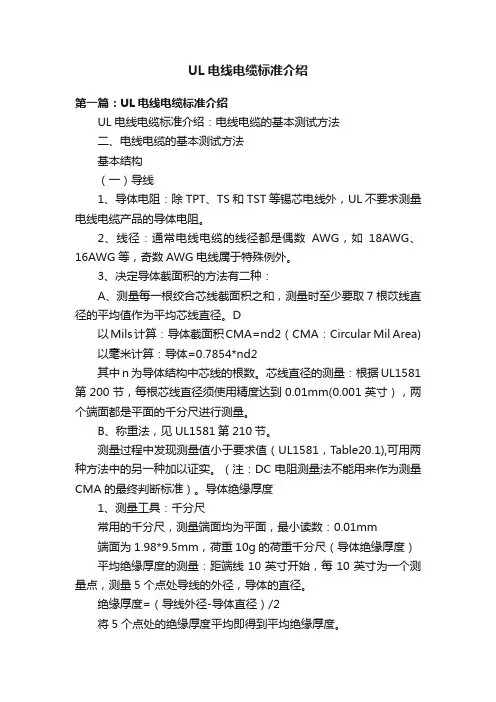

UL电线电缆标准介绍第一篇：UL电线电缆标准介绍UL电线电缆标准介绍：电线电缆的基本测试方法二、电线电缆的基本测试方法基本结构（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。

2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。

3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。

D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area) 以毫米计算：导体=0.7854*nd2其中n为导体结构中芯线的根数。

芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。

B、称重法，见UL1581第210节。

测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。

（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。

导体绝缘厚度1、测量工具：千分尺常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。

绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。

最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。

截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。

测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。

对于小于18AWG的导线，可采用读数显微镜方法。

2、测量工具，读数显微镜取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。

UL电线电缆标准详细介绍什么是UL电线电缆标准？UL（Underwriters Laboratories Inc.）电线电缆标准是由美国专门从事电气安全测试和认证的UL公司制定的一套产品安全性标准。

UL标准旨在确保电线电缆产品的安全性、可靠性和符合相关法规要求。

UL标准被广泛接受和采用，不仅在美国，也在许多其他国家和地区被采用作为标准认证的依据。

UL电线电缆标准的分类UL电线电缆标准按照不同的产品类型和用途进行分类，主要包括以下几个方面：1.室内电线电缆标准（UL 83、UL 1581等）：用于室内电力分配和通信系统的电线电缆产品。

UL 83标准适用于室内铜导电线，UL 1581标准则适用于室内多芯电缆。

2.室外电线电缆标准（UL 854、UL 1650等）：用于室外电力分配和通信系统的电线电缆产品。

室外电线电缆标准通常要求产品具备抗紫外线、抗湿气和耐高温等特性。

3.建筑电线电缆标准（UL 66、UL 1424等）：用于建筑物内部电力分配和通信系统的电线电缆产品。

建筑电线电缆通常需要符合建筑物消防要求，并具备阻燃和低烟无卤等特性。

4.通信电线电缆标准（UL 444、UL 1666等）：用于数据通信和网络系统的电线电缆产品。

通信电线电缆通常要求具备高速传输、抗干扰和低衰减等特性。

此外，UL电线电缆标准还可以根据产品的用途和环境条件的不同进行细分，如弹性线、机械设备线、储能系统线等。

UL电线电缆标准的内容要求UL电线电缆标准对产品的安全性和性能进行了详细的要求和测试方法，以确保产品在正常使用和极端条件下的可靠性。

1.安全要求：UL电线电缆标准要求产品符合相关的电气安全规定，如电压等级、绝缘材料的使用、绝缘电阻、引火性和耐压等。

2.物理性能：包括产品的外观、尺寸、弯曲半径、剥皮长度等要求，以及产品的机械性能，如拉伸强度、破裂强度、耐磨性和耐候性等。

3.电气性能：涉及产品的导电性能、绝缘电阻、短路和过载能力等。
