第二节 联合收获机的一般构造和工作过程

第九章收割机1、谷物机械化收获的方法。

2、收割机的一般构造和工作过程，拾禾器按结构分类有几种？简述伸缩扒指式拾禾器的工作过程。

3、茎杆物理机械性质及其与切割的关系（有支撑切割、无支撑切割的形式）。

茎秆的纤维方向与切割的关系。

4、往复式切割器的结构、型式和特点。

5、往复式切割器切割图的绘制.6、圆盘式切割器的特点。

（如刀片和刀盘体的连接形式)7、往复式切割器的工作原理和参数分析（如刀片几何形状分析、切割速度分析）。

往复式切割器传动机构常用的种类。

8、试作图分析茎秆在动刀片和定刀片中被夹持住的条件.9、当割刀的传动机构为曲柄连杆机构时,试在直角坐标系下进行割刀的运动分析。

P1810、割刀惯性力的平衡形式。

11、简述收割机上拨禾器有哪些作用？常用的拨禾器有哪些种类？10、偏心拨禾轮的结构、特点。

11、拨禾轮的工作原理和参数确定.拨禾轮压板的工作原理和参数设计以及拨禾轮的调节要求。

（作业）12、扶禾器拨齿的扶禾作用及其运动轨迹。

13、输送带的速度如何确定.14、双带卧式割台的转向放铺原理。

禾秆放铺角由哪些转角合成？第十章脱粒机械1、脱粒装置的分类，全喂入式与半喂入式区别。

2、脱粒装置有哪些技术要求，脱粒原理有哪些？常用的几种组合是哪些?3、纹杆滚筒式脱粒装置、。

简述其组成及工作过程.（图10-7）4、纹杆滚筒构造及脱粒装置的调节.5、纹杆滚筒脱粒速度与间隙。

6、影响纹杆滚筒生产率的因素有哪些？7、钉齿滚筒的组成及其工作过程(图10-21)。

钉齿在滚筒上的排列原则,凹板的形式及其组合式凹板的包角.画出凹板上下调节量H与齿侧间隙变化量δ∆的关系图.8、双滚筒脱粒装置的特点及其工作过程.（图10-26)9、轴流滚筒式脱粒装置的结构、类型及横向轴流脱粒装置的工作过程（图10-27）、立式轴流脱粒装置的工作过程（图10-28) 10、轴流滚筒的形式有哪些？脱粒部件有哪些？凹板的型式有哪三种？螺旋导向板在顶盖的配置原则及视图表示（图10-33）。

联合收获机的基本组成1.引言概述部分的内容可以从以下几个方面展开：1.1 概述联合收获机（Combine Harvester）是一种现代化的农业机械设备，多用于农田的小麦、大豆、玉米等谷物作物的收获工作。

它通过集成多种功能，包括割取、脱粒、清理和储存，极大地提高了农作物的收获效率和农民的劳动生产力。

随着农业科技的发展和农业生产的规模化趋势，联合收获机的应用逐渐成为现代农业必不可少的工具之一。

其高效的收割能力和全自动的操作系统，使得大面积农田的收获变得更加便捷、高效和经济。

本文将介绍联合收获机的基本组成，包括其主要部件和各个部件的功能。

接下来的章节将依次介绍联合收获机的定义和作用，以及结论部分对本文进行总结和展望。

通过本文的阐述，读者将能够更好地了解和认识联合收获机这一现代农业机械设备的基本构成，以及其在农业生产中的重要作用。

概述部分的内容应该简明扼要地介绍联合收获机的基本概念和对农业生产的重要性，为接下来的章节做好铺垫，引导读者更好地理解和阅读本文的内容。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本文所采用的整体组织结构，并对每个部分的内容进行简要描述，以便读者能够更好地理解整篇文章的构思和逻辑。

本文分为引言、正文和结论三个主要部分。

引言部分将从概述、文章结构和目的三个方面阐述本文的背景和意义。

首先，在概述中将简要介绍联合收获机的基本概念和背景信息，为读者提供必要的背景知识。

其次，文章结构部分将详细说明本文的整体组织结构，以帮助读者了解每个部分的内容和意义。

最后，目的部分将明确本文的撰写目的，即阐明为什么选择此主题并希望读者从中获得什么样的收获。

正文部分是本篇文章的核心内容，将进一步展开论述联合收获机的定义、作用以及基本组成。

首先，2.1节将详细介绍联合收获机的定义和作用，从理论层面上明确其基本概念和主要功能。

然后，2.2节将重点介绍联合收获机的基本组成，包括主要构件、工作原理以及各部件之间的协调配合关系等。

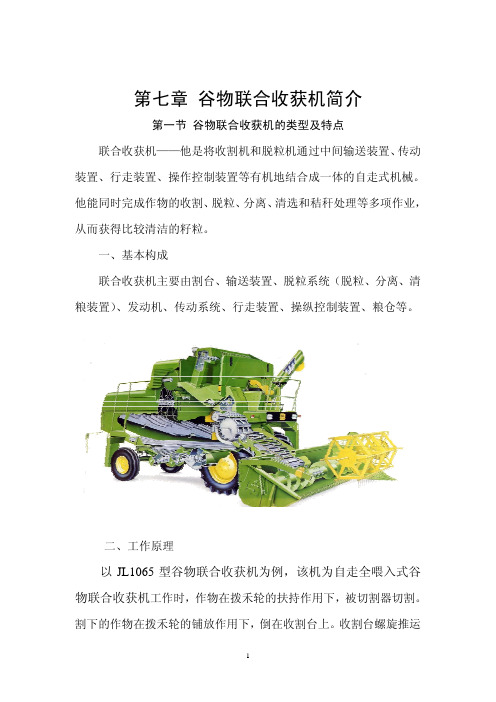

第七章 谷物联合收获机简介第一节 谷物联合收获机的类型及特点 联合收获机——他是将收割机和脱粒机通过中间输送装置、 传动 装置、行走装置、操作控制装置等有机地结合成一体的自走式机械。

他能同时完成作物的收割、 脱粒、 分离、 清选和秸秆处理等多项作业， 从而获得比较清洁的籽粒。

一、基本构成 联合收获机主要由割台、输送装置、脱粒系统（脱粒、分离、清 粮装置） 、发动机、传动系统、行走装置、操纵控制装置、粮仓等。

二、工作原理以 JL1065 型谷物联合收获机为例，该机为自走全喂入式谷 物联合收获机工作时，作物在拨禾轮的扶持作用下，被切割器切割。

割下的作物在拨禾轮的铺放作用下，倒在收割台上。

收割台螺旋推运1器将作物从两侧向割台中部集中，伸缩扒指将作物送到倾斜输送器。

如有石块或坚硬物，则落入滚筒前的集石槽内；经倾斜输送器输送， 作物进入脱粒装置，在纹杆式滚筒和凹板的作用下脱粒。

大部分脱出 物（谷粒、颖壳、短碎茎秆）经凹板栅格孔落到阶梯抖动板上；茎秆 在逐稿轮的作用下抛送到键式逐稿器上， 经键式逐稿器和横向抖草器 弹齿的翻动，使茎秆中夹带的谷粒分离出来，经键箱底部滑落到抖动 板上，键面上的长茎秆被排出机外。

落在抖动板上的脱出物，在向后 移动的过程中，颖壳和碎茎秆浮在上层，谷粒沉在下面。

脱出物经过 抖动板尾部栅条，又被蓬松分离，进入清粮筛，在筛子的抖动和风扇 气流的作用下，将大部分颖壳、碎茎秆等吹出机外，未脱净的穗头经 尾筛落入杂余推运器，经升运器进入脱粒装置再次脱粒；通过清粮筛 筛孔的谷粒，由谷粒推运器和升运器送入粮箱。

JL1065 型谷物联合收获机结构与工作原理示意图 1.拨禾轮 2.倾斜输送器 3.滚筒 4.粮箱 5.横向逐稿轮 11.抖动板 6.键式逐稿器 7.滑板 8.筛子9.杂余螺旋推运器10.谷物螺旋推运器12.风扇13.割台输送器14.切割器三、主要分类： 1、按照动力的供给方式：牵引式、自走式、悬挂式；22、按照作物的喂入方式：全喂入式、半喂入式； 3、按照作物的流动方向：Г、П、Т、－； 4、按照对地形的适应性：平地型、坡地型。

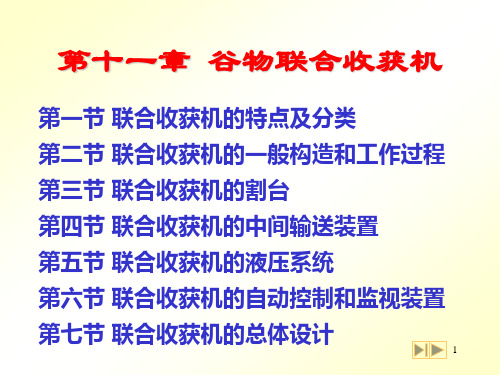

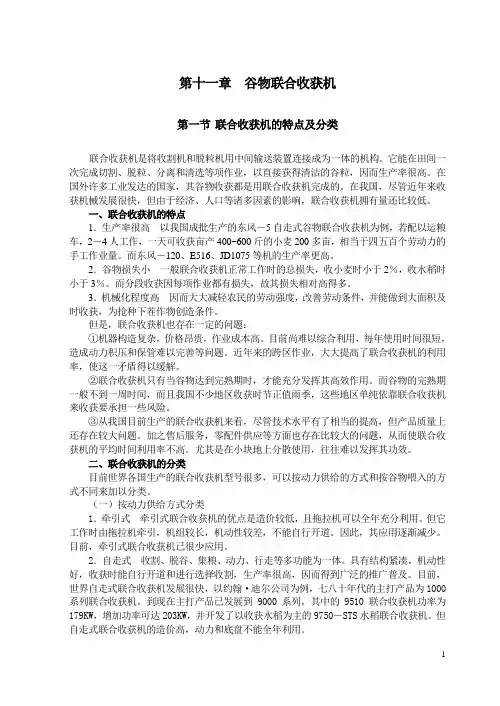

第十一章谷物联合收获机第一节联合收获机的特点及分类联合收获机是将收割机和脱粒机用中间输送装置连接成为一体的机构。

它能在田间一次完成切割、脱粒、分离和清选等项作业，以直接获得清洁的谷粒，因而生产率很高。

在国外许多工业发达的国家，其谷物收获都是用联合收获机完成的。

在我国，尽管近年来收获机械发展很快，但由于经济、人口等诸多因素的影响，联合收获机拥有量还比较低。

一、联合收获机的特点1．生产率很高以我国成批生产的东风－5自走式谷物联合收获机为例，若配以运粮车，2－4人工作，一天可收获亩产400~600斤的小麦200多亩，相当于四五百个劳动力的手工作业量。

而东风－120、E516、JD1075等机的生产率更高。

2．谷物损失小一般联合收获机正常工作时的总损失，收小麦时小于2％，收水稻时小于3％。

而分段收获因每项作业都有损失，故其损失相对高得多。

3．机械化程度高因而大大减轻农民的劳动强度，改善劳动条件，并能做到大面积及时收获，为抢种下茬作物创造条件。

但是，联合收获机也存在一定的问题：①机器构造复杂，价格昂贵，作业成本高。

目前尚难以综合利用，每年使用时间很短，造成动力积压和保管难以完善等问题。

近年来的跨区作业，大大提高了联合收获机的利用率，使这一矛盾得以缓解。

②联合收获机只有当谷物达到完熟期时，才能充分发挥其高效作用。

而谷物的完熟期一般不到一周时间，而且我国不少地区收获时节正值雨季，这些地区单纯依靠联合收获机来收获要承担一些风险。

③从我国目前生产的联合收获机来看，尽管技术水平有了相当的提高，但产品质量上还存在较大问题。

加之售后服务，零配件供应等方面也存在比较大的问题，从而使联合收获机的平均时间利用率不高。

尤其是在小块地上分散使用，往往难以发挥其功效。

二、联合收获机的分类目前世界各国生产的联合收获机型号很多，可以按动力供给的方式和按谷物喂入的方式不同来加以分类。

（一）按动力供给方式分类1．牵引式牵引式联合收获机的优点是造价较低，且拖拉机可以全年充分利用。

教案首页绥化职业技术教育中心教案课程名称：联合收割机结构与使用维修授课专业：农业机械授课班级：授课教师：课题：第一章基本知识课时： 4 学时教案续页课型：新课型教案首页教案续页课题：第二章课时：12 学时课型：新课型(1)自动控制功能。

高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。

(2)保护功能。

电气设备与线路在运行过程中会发生故障，电流(或电压)会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整(断开、切换等)的保护设备。

(3)监视功能。

电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视。

(4)测量功能。

灯光和音响信号只能定性地表明设备的工作状态(有电或断电)，如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。

在设备操作与监视当中，传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。

这也都是电路实现微机自动化控制的基础。

系统组成常用的控制线路的基本回路由以下几部分组成。

(1)电源供电回路。

供电回路的供电电源有AC380V和220V等多种。

(2)保护回路。

保护(辅助)回路的工作电源有单相220、36V或直流220、24V等多种，对电气设备和线路进行短路、过载和失压等各种保护，由熔断器、热继电器、失压线圈、整流组件和稳压组件等保护组件组成。

(3)信号回路。

能及时反映或显示设备和线路正常与非正常工作状态信息的回路，如不同颜色的信号灯，不同声响的音响设备等。

(4)自动与手动回路。

电气设备为了提高工作效率，一般都设有自动环节，但在安装、调试及紧急事故的处理中，控制线路中还需要设置手动环节，通过组合开关或转换开关等实现自动与手动方式的转换。

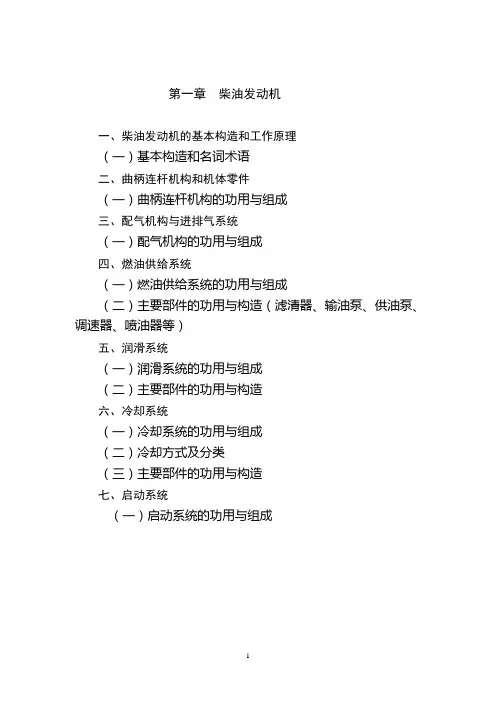

第一章柴油发动机一、柴油发动机的基本构造和工作原理（一）基本构造和名词术语二、曲柄连杆机构和机体零件（一）曲柄连杆机构的功用与组成三、配气机构与进排气系统（一）配气机构的功用与组成四、燃油供给系统（一）燃油供给系统的功用与组成（二）主要部件的功用与构造（滤清器、输油泵、供油泵、调速器、喷油器等）五、润滑系统（一）润滑系统的功用与组成（二）主要部件的功用与构造六、冷却系统（一）冷却系统的功用与组成（二）冷却方式及分类（三）主要部件的功用与构造七、启动系统（一）启动系统的功用与组成第二章联合收割机基础知识一、联合收割机的主要工作部件（一）联合收获机械的分类我国正在研制和生产的联合收割机种类有三十余种。

一般按动力供给方式、喂入量、谷物喂入方式等进行分类。

按动力供给方式：牵引式、自走式、悬挂式按喂入量：大、中、小型按喂入方式：全喂入式、半喂入式、割前脱粒式（二）拨禾器作用：把割台前方的谷物拔向切割器；在切割器切割谷物时，扶持禾杆以防向前倾倒；禾杆被切断后，将禾杆及时推放在输送器上。

（三）切割器分为往复式和回转式。

回转式：滑动作用大，切割速度高；结构复杂，割幅较小，重量较大，不适合宽幅，多行收割。

往复式：应用较为广泛。

结构简单，重量轻、适于宽幅收割。

受惯性力影响，限制了切割速度，影响了收割速度。

（四）输送装置将割下的作物送至脱粒装置进行脱粒。

由割台推运器、倾斜喂入室组成。

割台推运器：将割下的作物向割台中间运送，并通过推运器中部的伸缩扒杆将作物拨进倾斜喂入室。

割台推运器与割台底板的间隙可根据产量和作物喂入层厚进行调整。

倾斜喂入室：将割台推运器输送来的作物拉薄，并均匀的喂送至脱粒部分进行脱粒。

倾斜喂入室的输送装置一般有链耙式和转轮式两种。

（五）脱粒装置将谷粒从谷穗上脱下，并尽量多地从脱出物（由谷粒、碎茎秆、颖壳和混杂物等组成）中分离出来。

对脱粒装置的要求：脱粒干净；尽可能多的将脱下的谷粒分离；谷粒破碎脱壳少；脱粒种子时避免对种子的机械损伤。

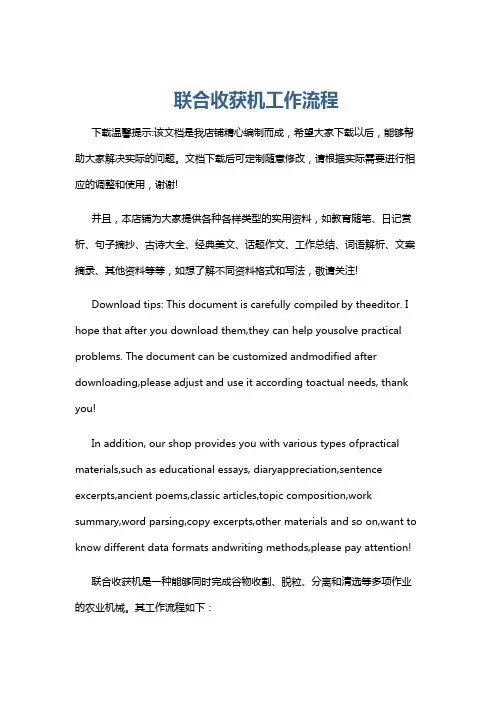

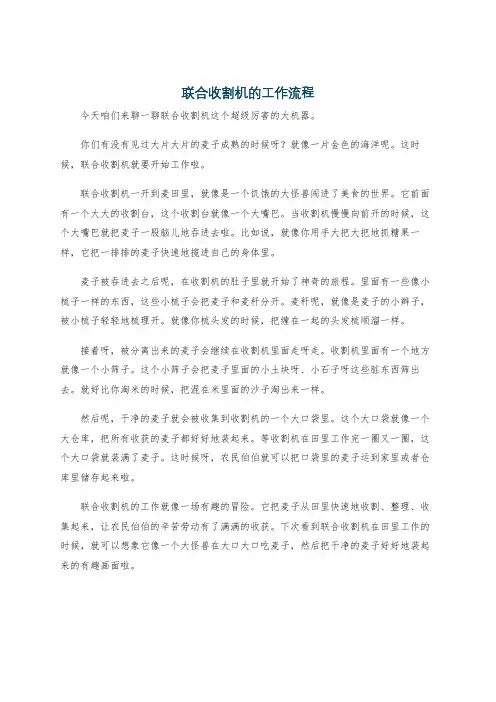

联合收获机工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!联合收获机是一种能够同时完成谷物收割、脱粒、分离和清选等多项作业的农业机械。
