联合收割机原理1割台第一节割台部分割台的作用是将站立的作物切割下来，并均匀地输送到过桥中。
其中包括：切割器、拨禾轮、中央搅龙及传动部件。
一、切割器切割器由动刀部分和定刀部分组成。
动刀部分包括：刀头、动刀片、刀条、铆钉等。
定刀部分包括：护刃器、刀梁、压刃器、摩擦片等。
其中动刀片是通过铆钉铆在刀条1.刀头2.刀杆3.4.5.刀梁6.7.8整动刀片在护刃器中的上下间隙的，摩擦片是用来调整刀条在护刃器中的前后间隙的。
切割器的调整包括以下几方面：（1）护刃器直线度的调整在检修时，应检查所有的护刃器是否在同有直线上，检查时可用一条细线对整割台两侧护刃器的尖部，观察其它护刃器尖部是否在该直线上，如不在同一直线上应在护刃器下部的固定螺母前后加垫片来找平。
（2）动刀片与护刃器对中的调整（W3拨禾轮的作用是将谷物引向切割器，弹齿和齿耙管引导作物的同时作为切割的扶持点，将切割下的谷物铺放在割台上，同时清理掉切割器上的禾秆，以利于割刀继续工作。
别切断作物高度的2/3处，如1-4图1-4拨禾轮过高会造成齿耙管打在作物的穗头上引起籽粒脱落，增加打击损失。
拨禾轮调的过低会造成拨禾轮回带或缠绕。
拨禾轮的高度是由液压油缸控制的，当拨禾轮油缸落到最低位置时，弹齿与切割器之间的间隙不能小于30mm，以防止弹齿插入割刀中。
调整时可通过两侧油缸的调整螺杆来完成，将螺杆向柱塞里拧间隙变小，向外拧间隙变大，调整后应将调整螺杆上的锁紧螺母拧紧。
（2）拨禾轮前后位置的调整在拨禾轮左右的支臂上各有9个孔，调整时可以通过孔位的窜动来改变拨禾轮前后的位置。
当收割比较高大的作物时拨禾轮应尽量向前调整，防止作物铺放在搅龙上方；当收割比较低矮的作物时拨禾轮尽量向后调整，防止割台上出现作物堆积造成喂入不均的现象。
在调整拨禾轮时应保证弹齿与搅龙的最小间隙大于50mm。
（3）弹齿倾角的调整在拨禾轮的侧面设有弹齿倾角的调节机构，调节板上装有两个滚轮支承偏心盘，调节板中央开有长圆孔用定位螺栓与滑动轴承座支架紧固在一起。
联合收割机工作原理
联合收割机是一种农业机械，主要用于收割谷物作物，如小麦、大麦等。
其工作原理如下：
1. 作业前准备：联合收割机先将座舱倾斜至水平位置，以便操作员的视野更好。
然后，调整各个刀盘和切割机械的工作高度和角度，以适应不同作物的生长状态和高度。
2. 切割谷物：当联合收割机在田地中行驶时，刀盘和切割机械会同时旋转，切割并收集谷物梗。
刀盘上的锋利刀片能够快速而有效地割断谷物梗，将作物留在地面上。
3. 谷物输送：切割下来的谷物会被输送机构送往机械内部。
这些输送机构包括传送带、滚筒和链条等，它们将谷物顺利地转运到联合收割机的内部储存区或打包装置。
4. 对谷物进行处理：在联合收割机内部的储存区，谷物会经过清洁装置进行处理。
清洁装置可以除去杂质、秸秆和其他异物，并将干净的谷物暂时存放在机械内部。
5. 谷物储存和处理：清洁过的谷物可以被直接装运或存放在联合收割机的储存舱中，以待后续的运输和处理。
储存舱的容量较大，可以容纳大量的谷物。
综上所述，联合收割机主要通过切割、输送和处理谷物的方式，实现高效地收割作物的目标。
它的工作原理既涉及机械运转和输送，也需要操作员进行操作和调整，以确保作业的顺利进行。
第一节割台部分割台的作用是将站立的作物切割下来，并均匀地输送到过桥中。
其中包括：切割器、拨禾轮、中央搅龙及传动部件。
一、切割器切割器由动刀部分和定刀部分组成。
动刀部分包括：刀头、动刀片、刀条、铆钉等。
定刀部分包括：护刃器、刀梁、压刃器、摩擦片等。
其中动刀片是通过铆钉铆在刀条1.2.3.4.5.6.7.8器是用来调整动刀片在护刃器中的上下间隙的，摩擦片是用来调整刀条在护刃器中的前后间隙的。
切割器的调整包括以下几方面：（1）护刃器直线度的调整在检修时，应检查所有的护刃器是否在同有直线上，检查时可用一条细线对整割台两侧护刃器的尖部，观察其它护刃器尖部是否在该直线上，如不在同一直线上应在护刃器下部的固定螺母前后加垫片来找平。
（2）动刀片与护刃器对中的调整当动刀片运动到左右两个极限位置时，动刀片的中心线与护刃器（3如图拨禾轮的作用是将谷物引向切割器，弹齿和齿耙管引导作物的同时作为切割的扶持点，将切割下的谷物铺放在割台上，同时清理掉切如1-4所示。
拨禾轮过高会造成齿耙管打在作物的穗头上引起籽粒脱落，增加打击损失。
拨禾轮调的过低会造成拨禾轮回带或缠绕。
拨禾轮的高度是由液压油缸控制的，当拨禾轮油缸落到最低位置时，弹齿与切割器之间的间隙不能小于30mm，以防止弹齿插入割刀中。
调整时可通过两侧油缸的调整螺杆来完成，将螺杆向柱塞里拧间隙变小，向外拧间隙变大，调整后应将调整螺杆上的锁紧螺母拧紧。
（2）拨禾轮前后位置的调整在拨禾轮左右的支臂上各有9个孔，调整时可以通过孔位的窜动来改变拨禾轮前后的位置。
当收割比较高大的作物时拨禾轮应尽量向前调整，防止作物铺放在搅龙上方；当收割比较低矮的作物时拨禾轮尽量向后调整，防止割台上出现作物堆积造成喂入不均的现象。
在调整拨禾轮时应保证弹齿与搅龙的最小间隙大于50mm。
（3）弹齿倾角的调整在拨禾轮的侧面设有弹齿倾角的调节机构，调节板上装有两个滚轮支承偏心盘，调节板中央开有长圆孔用定位螺栓与滑动轴承座支架紧固在一起。

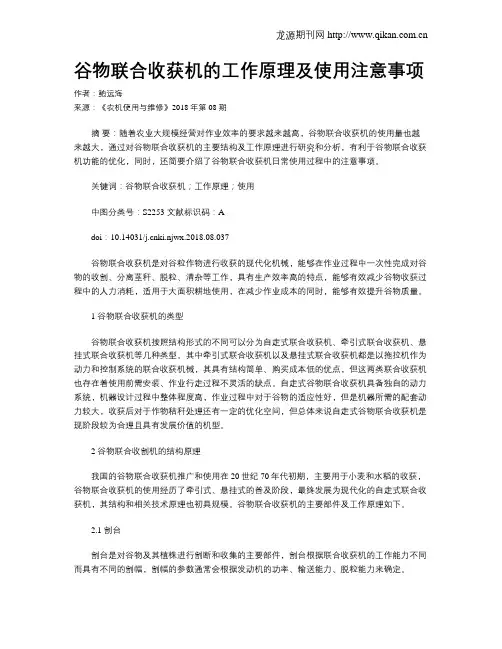

谷物联合收获机的工作原理及使用注意事项作者：鲍远海来源：《农机使用与维修》2018年第08期摘要：随着农业大规模经营对作业效率的要求越来越高，谷物联合收获机的使用量也越来越大，通过对谷物联合收获机的主要结构及工作原理进行研究和分析，有利于谷物联合收获机功能的优化，同时，还简要介绍了谷物联合收获机日常使用过程中的注意事项。
关键词：谷物联合收获机；工作原理；使用中图分类号：S2253 文献标识码：Adoi：10.14031/ki.njwx.2018.08.037谷物联合收获机是对谷粒作物进行收获的现代化机械，能够在作业过程中一次性完成对谷物的收割、分离茎秆、脱粒、清杂等工作，具有生产效率高的特点，能够有效减少谷物收获过程中的人力消耗，适用于大面积耕地使用，在减少作业成本的同时，能够有效提升谷物质量。
1 谷物联合收获机的类型谷物联合收获机按照结构形式的不同可以分为自走式联合收获机、牵引式联合收获机、悬挂式联合收获机等几种类型。
其中牵引式联合收获机以及悬挂式联合收获机都是以拖拉机作为动力和控制系统的联合收获机械，其具有结构简单、购买成本低的优点，但这两类联合收获机也存在着使用前需安装、作业行走过程不灵活的缺点。
自走式谷物联合收获机具备独自的动力系统，机器设计过程中整体程度高，作业过程中对于谷物的适应性好，但是机器所需的配套动力较大，收获后对于作物秸秆处理还有一定的优化空间，但总体来说自走式谷物联合收获机是现阶段较为合理且具有发展价值的机型。
2 谷物联合收割机的结构原理我国的谷物联合收获机推广和使用在20世纪70年代初期，主要用于小麦和水稻的收获，谷物联合收获机的使用经历了牵引式、悬挂式的普及阶段，最终发展为现代化的自走式联合收获机，其结构和相关技术原理也初具规模。
谷物联合收获机的主要部件及工作原理如下。
2.1 割台割台是对谷物及其植株进行割断和收集的主要部件，割台根据联合收获机的工作能力不同而具有不同的割幅，割幅的参数通常会根据发动机的功率、输送能力、脱粒能力来确定。
机
械
设
计
基
础
作
业
机电学院电气102
周迎接
20100344214
2011．11．28
联合收割机的工作原理及其在生产中的应用
一摘要：联合收割机在现今农业生产中扮演着越来越重要的角色，其大大提高了农业生产的效率，为实现现代化农业生产作出了突出贡献。
现如今，根据不同农作物的需要已经出现了多种收割机，如玉米收割机，大豆收割机等，其前景极为广阔。
二关键词：输送装置液压系统静压传动装置电气系统
三目录：
（一）收割机的基本情况介绍
（二）收割机的组成部分及其工作原理
（三）收割机的发展前景
四正文：
一基本介绍
收割机是一体化收割农作物的机械。
一次性完成收割、脱粒，并将谷粒集中到储藏仓，然后在通过传送带将粮食输送到运输车上。
也可用人工收割，将稻、麦等作物的禾秆铺放在田间，然后再用谷物收获机械进行捡拾脱粒。
收获稻、麦等谷类作物子粒和秸秆的作物收获机械。
包括收割机、割晒机、割捆机、谷物联合收割机和谷物脱粒机等。
谷物收获机械是在各种收割、脱粒工具的基础上发展起来的。
二收割机的构成部分及工作原理
联合收获机由收割台、输送装置、脱粒装置、分离装置、清选装置、粮箱、发动机、传动装置、行走装置、液压系统、电气系统、操纵装置、驾驶室等组成自走式联合收获机的结构
（一）输送装置：输送装置主要有螺旋式输送器，刮板式输送器和抛扬器三种。
（1）螺旋式输送器的工作原理：螺旋式输送器主要用来输送谷粒和杂余，其特点为结构简单，能够实现水平，倾斜和垂直方向上的输送，其应用比较广泛。
比如联合收割机中的粮食搅拌，杂余搅拌以及粮箱里的均布搅拌等均为水平推运搅拌，卸粮桶里的搅拌为倾斜方向上的搅拌。
（2）刮板式运输器的工作原理：可以输送谷粒和果穗。
它可以倾斜输送，也可以垂直输送，一般倾角不大于45度。
刮板式运输器由带双翼的套筒链子组成。
其上安装橡胶刮板，在输送壳体内运转。
（3）抛扬器工作原理：抛扬器又名扬谷器，是由叶轮，外壳和管道组成。
通常装在螺旋输送器出口端的轴上连为一体。
（二）静压传动装置：
图1是一种联合收割机用的典型HST传动示意图。
HST是泵、马达和阀的集成
体，发动机带动泵轴2，马达轴3驱动收割轴4，并通过中间轴5、6传递到刹车
轴7、离合器轴8和左车轴9、右车轴10，从而能进行车速调节、方向变化、收
割高度调整、收割轴升降、水平控制等操作。
收割轴4上的皮带轮拖动收割装置，
收割的谷物通过传送带送入脱粒装置中。
传送带的速度与收割机的行走速度保持一
定的比例。
图1HST传动示意图
1.H ST
2.泵轴
3.马达轴
4.收割轴5、6.中间轴
7.刹车轴8.离合器轴9.左车轴10.右车轴
图2是HST的结构示意图，一个壳体中平行布置着变量柱塞泵和定量马达的转动
组件，在高、低压油路上分别设有高、低压溢流阀，阀体中集成有两个单向阀和两
个中位阀。
由于泵、马达和阀集成于一体，因此重量较轻。
例如，功率为25 kW
的收割机用HST仅重21 kg。
根据不同工况，负载及谷物茎杆的粗细，多少和水
份含量等，HST中变量柱塞泵斜盘角度发生变化，流量随之变化，从而能够很方
便地实现无级变速和改变输出转矩。
图2 HST结构示意图
1.精密过滤器
2.齿轮泵
3.粗过滤器
4.油箱
5.液压溢流阀6、7.单向阀8.中位阀9.高压溢流阀
HST很容易实现机械的四轮驱动、动力输出和脉宽调制等操作，还可以增加
电子控制等多种装置，接收反馈信号，实现机、电、液一体化控制，进一步强化故
障诊断能力，提高收割机的效率和可靠性。
（三）收割机的电气系统：
1、电路图的组成。
电路图一般由电源电路或称充电电路，用电电路﹙起动电路、照明电路﹚，其他电路等组成。
(1）电源电路的设备。
主要包括蓄电池、调节器、发电机等组成。
它负责向用电设备供电。
(2)用电电路的设备。
主要包括起动电动机、照明灯、喇叭等。
(3)其他电路设备。
主要包括电源开关、起动开关、电流表、保险丝、灯开关、仪表、连接导线等。
(4)用导线把电源电路的设备、用电电路的设备和其他电路的设备按要求有规律的连接起来，就成为一个互相依赖，互相制约的整体电路图了。
2、电气线路的特点。
（1）工作电压。
目前采用12V或24V两种。
收割机的发动机为单缸的，一般采用12V，收割机的发动机两缸以上的发动机电压采用24V。
（2）单线制。
收割机的电气设备用一根导线连接电源，称为火线。
另一根由收割机机体来代替，称为搭铁线。
（3）负极搭铁。
同一台收割机的所有电气设备的搭铁极性是一致的，现在采用的都是负极搭铁。
（4）电源设备的蓄电池，发电机与用电设备之间采用并联连接。
（5）电流表、开关、保险丝与各用电设备之间采用串联连接，当关闭某开关或某处保险丝熔断时，该回路即断开。
（6）一个完整的电路由几条相对独立的分支电路组成。
主要包括电源电路、用电电路、其他电路组成。
（7）用蓄电池供电时，如用电设备所耗用电流在电流表量程内，则均通过电流表;如耗电电流大于电流表量程，则不经过电流表，而直接与蓄电池相连。
如起动电动机。
其部分重要电路图如图3，4所示
图3
图4
三收割机的发展前景
2009年以来，在百亿元农机补贴等利好政策的强力拉动下，我国农机市场需求迅猛增加，主要产品销售异常火爆，企业生产形势十分喜人，上半年2302家农机企业共实现工业总产值1128.388亿元、同比增长22.34%，实现工业销售产值1104.858亿元、同比增长23.69%，农机工业已成为我国机械制造行业发展的突出亮点之一。
特别是国内几大农机领军企业通过紧抓机遇，不断创新，搞好产品结构调整与优化升级，得到了快速发展，产品销售势头良好。
