西森BST9900单晶硅压力变送器工作原理

压力变送器工作原理压力变送器是一种常用的工业仪表，用于测量和转换压力信号。

它将压力信号转换为标准的电信号输出，方便监测和控制系统的使用。

压力变送器广泛应用于石油、化工、电力、冶金等行业。

一、压力变送器的基本原理压力变送器的工作原理基于压阻效应和电桥原理。

其主要由压力传感器和信号处理电路组成。

1. 压力传感器压力传感器是压力变送器的核心部件，它通过感受被测介质的压力变化来产生相应的信号。

常用的压力传感器有压阻式、电容式和电磁式等。

压阻式压力传感器是最常见的一种类型，它利用金属薄膜或硅片作为敏感元件，当受到压力作用时，敏感元件发生形变，导致电阻值的变化。

这个变化的电阻值通过连接在电桥电路中的传感器引脚，产生一个电压信号。

2. 信号处理电路信号处理电路主要负责将压力传感器输出的电压信号进行放大、滤波和线性化处理，以获得稳定和准确的压力信号。

信号处理电路通常由运放、滤波器、放大器和模数转换器等组成。

运放负责放大压力传感器输出的微弱电压信号，以增加信号的幅度。

滤波器用于去除杂散信号和噪音，以确保输出信号的稳定性。

放大器用于进一步增大信号幅度，以适应不同的测量范围。

模数转换器将模拟信号转换为数字信号，方便后续的数字处理和传输。

二、压力变送器的工作过程压力变送器的工作过程可以简单描述为以下几个步骤：1. 压力传感器感受压力变化当被测介质的压力发生变化时，压力传感器会感受到这个变化。

压力传感器内部的敏感元件会随着压力的变化而发生形变，产生相应的电阻变化。

2. 信号处理电路处理电压信号压力传感器输出的电阻变化通过连接在电桥电路中的传感器引脚，产生一个微弱的电压信号。

这个信号经过信号处理电路的放大、滤波和线性化处理，得到一个稳定和准确的压力信号。

3. 输出标准信号经过信号处理电路处理后的压力信号，通常会被转换为标准的电信号输出。

常见的输出信号有4-20mA、0-10V等。

这些标准信号可以方便地与其他仪表或控制系统进行连接和传输。

压力变送器的原理一、机械式压力传感器机械式压力传感器是压力变送器的核心部件之一、它一般由弹性材料制成，例如硅胶、不锈钢等。

当受到外部压力作用时，弹性材料会产生形变，并将变化的压力转化为变形量。

这种变形量可以通过材料的线性弹性特性计算出压力的大小。

二、电气信号转换机械式压力传感器将压力转化为机械变形量后，需要将其转化为电信号。

常见的方式有电阻、电容和电感等。

其中，电阻式传感器是最常见的一种。

它通过压力作用下弹性材料的形变，使得电阻值发生变化。

这个变化的电阻值可以作为输出信号，经过一系列的信号处理和采样，最终输出成标准的电信号。

三、输出信号1.模拟信号输出：压力变送器通常将输出信号直接转化为标准的模拟电压或电流信号，例如4-20mA或0-10V等。

这种模拟信号输出可以直接连接到控制系统或显示设备上，方便实时监测和控制。

2.数字信号输出：随着数字化技术的不断发展，压力变送器也逐渐引入了数字信号输出。

常见的数字信号输出包括RS485、RS232、HART等。

数字信号输出具有高精度、抗干扰能力强、远距离传输等优点，方便数据的处理和存储。

四、温度补偿和校准1.温度补偿：压力变送器内置了温度传感器，能够实时感知环境温度的变化。

通过一定的算法处理，对压力信号进行温度补偿，消除温度对压力测量的影响，提高测量的准确性。

2.校准：压力变送器在制造和使用过程中，需要对其进行定期的校准，以确保输出信号的准确性和稳定性。

校准过程通常通过与标准仪器的比对，校正仪器的误差，使得输出信号与实际压力值更加接近。

在实际应用中，压力变送器通常与控制系统、数据采集系统等设备配合使用，实现对液体或气体压力的准确测量、监控和控制。

压力变送器广泛应用于石油化工、机械制造、电力设备等行业，在自动化过程中起到了重要的作用。

压力变送器工作原理压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。

它能够将被测压力信号转换为标准的电流信号或电压信号，以便于监测、控制和记录。

1. 压力变送器的基本原理压力变送器的基本原理是利用力的传递和变换来实现压力的测量和转换。

它由感应元件、变送器和电路组成。

感应元件：压力变送器的感应元件通常采用压阻式或电容式传感器。

压阻式传感器是通过压阻材料的电阻值与压力之间的关系来实现压力测量的。

电容式传感器则是通过测量电容值与压力之间的关系来实现压力测量的。

这些感应元件能够将压力信号转换为电阻值或电容值。

变送器：变送器是压力变送器的核心部件，它负责将感应元件转换的电阻值或电容值转换为标准的电流信号或电压信号。

变送器通常采用电桥或电容变送器来实现。

电桥变送器是通过调节电桥的电阻值来实现电流信号的输出。

电容变送器则是通过调节电容值来实现电压信号的输出。

电路：电路是压力变送器的控制和处理部分，它可以根据需要对信号进行放大、滤波、线性化等处理。

电路还可以根据用户的要求进行输出信号的调节和校准。

2. 压力变送器的工作过程压力变送器的工作过程可以分为以下几个步骤：(1) 压力传感：被测介质的压力作用在感应元件上，使其发生变化。

(2) 信号转换：感应元件将压力信号转换为电阻值或电容值。

(3) 信号处理：电路对感应元件输出的信号进行放大、滤波、线性化等处理。

(4) 信号输出：经过处理后的信号被转换为标准的电流信号或电压信号，以便于监测、控制和记录。

3. 压力变送器的特点和应用压力变送器具有以下特点：(1) 高精度：压力变送器能够提供高精度的压力测量和转换。

(2) 宽测量范围：压力变送器可以适应不同的压力范围，从几毫巴到几百兆帕。

(3) 良好的稳定性：压力变送器具有良好的长期稳定性和重复性。

(4) 耐用性强：压力变送器通常采用不锈钢等材料制作，具有良好的耐腐蚀性和耐高温性。

(5) 易于安装和维护：压力变送器具有简单的结构和便于安装的特点，同时也易于维护和保养。

压力变送器的原理及应用
压力变送器是一种用于测量、转换和传输压力信号的装置，它在工业自动化控
制系统中起着至关重要的作用。

本文将从压力变送器的原理和应用两个方面进行介绍。

首先，我们来了解一下压力变送器的原理。

压力变送器的工作原理是利用压力
感应元件（如薄膜、应变片等）受压后产生的微小变形，通过电子元件将这种变形转换为标准的电信号输出。

一般来说，压力变送器的感应元件受到压力作用后，会产生微小的位移，这个位移会引起电桥电阻的变化，通过电子元件的放大和处理，最终输出标准的电信号（如4-20mA、0-5V等）。

这样的电信号可以方便地传输到
控制室或监控系统，实现对压力信号的准确测量和监测。

其次，我们来谈一谈压力变送器的应用。

压力变送器广泛应用于各种工业领域，如石油化工、电力、冶金、水利等。

在这些领域中，压力变送器可以用于测量和控制各种介质的压力，如液体、气体等。

比如，在石油化工行业，压力变送器可以用于监测管道压力，保证管道的正常运行；在电力行业，压力变送器可以用于监测锅炉压力，确保锅炉的安全运行。

此外，压力变送器还可以与其他仪表和控制设备配合使用，组成自动化控制系统，实现对压力的精确控制和调节。

总的来说，压力变送器是一种非常重要的工业自动化控制装置，它的原理是利
用压力感应元件产生微小变形，通过电子元件将这种变形转换为标准的电信号输出；在应用方面，压力变送器广泛应用于各种工业领域，可以用于测量和控制各种介质的压力，同时还可以与其他仪表和控制设备配合使用，实现对压力的精确控制和调节。

希望本文能够帮助大家更好地了解压力变送器的原理和应用。

变送器工作原理变送器是一种常见的工业自动化控制设备，它在工业生产中起着非常重要的作用。

那么，变送器是如何工作的呢？本文将从变送器的工作原理进行详细介绍。

首先，我们需要了解变送器的基本组成部分。

一个典型的变送器通常由传感器、信号调理电路和输出电路组成。

传感器用于感知被测量的物理量，比如压力、温度、流量等，然后将这些物理量转换成电信号。

信号调理电路用于对传感器输出的信号进行放大、滤波、线性化等处理，以确保信号的准确性和稳定性。

最后，输出电路将处理后的信号转换成标准的工业信号输出，比如4-20mA电流信号或0-10V电压信号。

其次，我们来看一下变送器的工作原理。

当被测量的物理量作用在传感器上时，传感器就会产生相应的电信号。

这个电信号经过信号调理电路处理后，就会成为一个标准的工业信号输出。

这个输出信号可以被连接到PLC、DCS、显示仪表等设备上，从而实现对被测量物理量的监测、控制和显示。

在工作过程中，变送器的精度和稳定性是非常重要的。

传感器的准确性和灵敏度决定了变送器的测量精度，而信号调理电路的稳定性和抗干扰能力则决定了变送器的工作稳定性。

因此，在选择和使用变送器时，我们需要根据实际的工作环境和要求来进行合理的选择和配置。

另外，变送器的工作原理也与信号的传输方式有关。

常见的信号传输方式有模拟信号和数字信号两种。

模拟信号是指信号的数值是连续变化的，比如4-20mA的电流信号或0-10V的电压信号；而数字信号是指信号的数值是离散变化的，比如RS485通讯接口传输的数字信号。

不同的信号传输方式适用于不同的工业场合，我们需要根据具体的应用需求来选择合适的信号传输方式。

总的来说，变送器作为一种重要的工业自动化控制设备，其工作原理涉及到传感器、信号调理电路和输出电路等多个方面。

在实际应用中，我们需要充分理解其工作原理，合理选择和配置变送器，以确保其在工业生产中的准确性、稳定性和可靠性。

希望本文能够帮助大家更好地理解变送器的工作原理，为工业自动化控制领域的工作提供一些参考和帮助。

压力变送器工作原理压力变送器是一种常用的传感器，用于测量液体、气体或蒸汽的压力，并将压力信号转换成标准的电信号输出。

本文将详细介绍压力变送器的工作原理。

一、传感器原理1.1 压力传感器：压力传感器是压力变送器的核心部件，通过压力传感器来感知被测介质的压力变化。

1.2 敏感元件：压力传感器内部通常装有敏感元件，例如压阻式、电容式、热敏电阻式等，用来将压力信号转换成电信号。

1.3 信号处理电路：压力传感器输出的电信号经过信号处理电路进行放大、滤波、线性化等处理，以确保输出信号的稳定性和准确性。

二、工作原理2.1 压力传感器感应：当被测介质的压力作用在压力传感器上时，压力传感器内部的敏感元件会受到压力的影响而产生变化。

2.2 电信号输出：敏感元件产生的变化会被转换成电信号，经过信号处理电路处理后输出。

2.3 输出信号：压力变送器输出的电信号通常为标准的模拟信号（如4-20mA、0-5V等）或数字信号，可以直接连接到控制系统或数据采集设备。

三、工作原理分析3.1 压阻式压力传感器：压阻式压力传感器是利用压阻效应来感应压力变化的，其输出信号与压力成正比。

3.2 电容式压力传感器：电容式压力传感器利用电容的变化来感应压力变化，其输出信号与压力成反比。

3.3 热敏电阻式压力传感器：热敏电阻式压力传感器利用热敏电阻的温度变化来感应压力变化，其输出信号与压力成正比。

四、应用领域4.1 工业自动化：压力变送器在工业自动化领域广泛应用，用于监测管道、容器等设备的压力变化。

4.2 石油化工：在石油化工行业，压力变送器用于监测油气管道、储罐等设备的压力情况。

4.3 汽车工业：汽车领域中，压力变送器被广泛应用于发动机、变速箱等部件的压力监测。

五、总结5.1 压力变送器是一种重要的传感器设备，通过测量压力变化实现对被测介质的监测和控制。

5.2 不同类型的压力传感器采用不同的工作原理，可以根据具体应用场景选择合适的压力变送器。

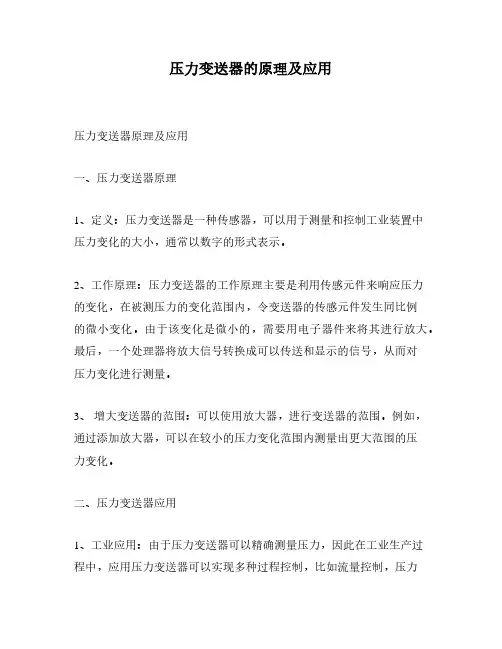

压力变送器的原理及应用
压力变送器原理及应用
一、压力变送器原理
1、定义：压力变送器是一种传感器，可以用于测量和控制工业装置中
压力变化的大小，通常以数字的形式表示。

2、工作原理：压力变送器的工作原理主要是利用传感元件来响应压力
的变化，在被测压力的变化范围内，令变送器的传感元件发生同比例
的微小变化。

由于该变化是微小的，需要用电子器件来将其进行放大。

最后，一个处理器将放大信号转换成可以传送和显示的信号，从而对
压力变化进行测量。

3、增大变送器的范围：可以使用放大器，进行变送器的范围。

例如，
通过添加放大器，可以在较小的压力变化范围内测量出更大范围的压
力变化。

二、压力变送器应用
1、工业应用：由于压力变送器可以精确测量压力，因此在工业生产过
程中，应用压力变送器可以实现多种过程控制，比如流量控制，压力
控制，温度控制，液位控制等。

2、实验室应用：压力变送器在实验室可以用来测量各种不同的压力。

比如，可以用来测量气体的压力变化，以及液体的压力变化。

3、医疗应用：压力变送器可以用来测量人体内某些器官的压力变化，比如心脏，肺，腹部等，以及检测血压变化。

4、航空宇航应用：压力变送器也可以用于测量航空宇航中的性能，其中最常用的是测量燃油系统和气动系统的压力变化，以确保安全飞行状态。

5、科学研究应用：压力变送器也可以用于科学实验中，比如测量太阳能压力，地球重力等，以帮助科学家建立精确的理论模型。

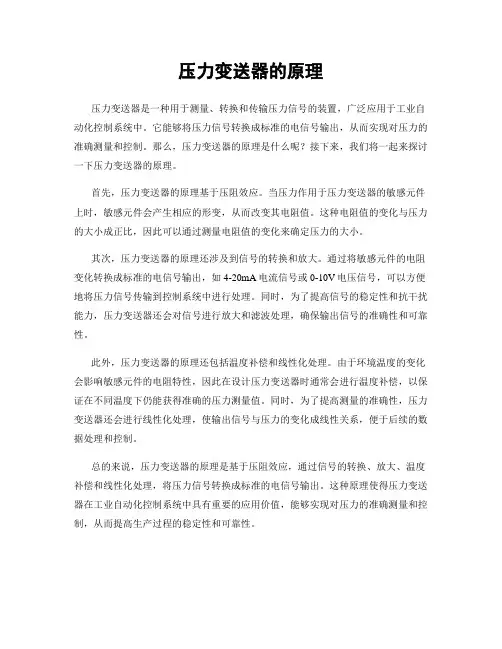

压力变送器的原理
压力变送器是一种用于测量、转换和传输压力信号的装置，广泛应用于工业自动化控制系统中。

它能够将压力信号转换成标准的电信号输出，从而实现对压力的准确测量和控制。

那么，压力变送器的原理是什么呢？接下来，我们将一起来探讨一下压力变送器的原理。

首先，压力变送器的原理基于压阻效应。

当压力作用于压力变送器的敏感元件上时，敏感元件会产生相应的形变，从而改变其电阻值。

这种电阻值的变化与压力的大小成正比，因此可以通过测量电阻值的变化来确定压力的大小。

其次，压力变送器的原理还涉及到信号的转换和放大。

通过将敏感元件的电阻变化转换成标准的电信号输出，如4-20mA电流信号或0-10V电压信号，可以方便地将压力信号传输到控制系统中进行处理。

同时，为了提高信号的稳定性和抗干扰能力，压力变送器还会对信号进行放大和滤波处理，确保输出信号的准确性和可靠性。

此外，压力变送器的原理还包括温度补偿和线性化处理。

由于环境温度的变化会影响敏感元件的电阻特性，因此在设计压力变送器时通常会进行温度补偿，以保证在不同温度下仍能获得准确的压力测量值。

同时，为了提高测量的准确性，压力变送器还会进行线性化处理，使输出信号与压力的变化成线性关系，便于后续的数据处理和控制。

总的来说，压力变送器的原理是基于压阻效应，通过信号的转换、放大、温度补偿和线性化处理，将压力信号转换成标准的电信号输出。

这种原理使得压力变送器在工业自动化控制系统中具有重要的应用价值，能够实现对压力的准确测量和控制，从而提高生产过程的稳定性和可靠性。

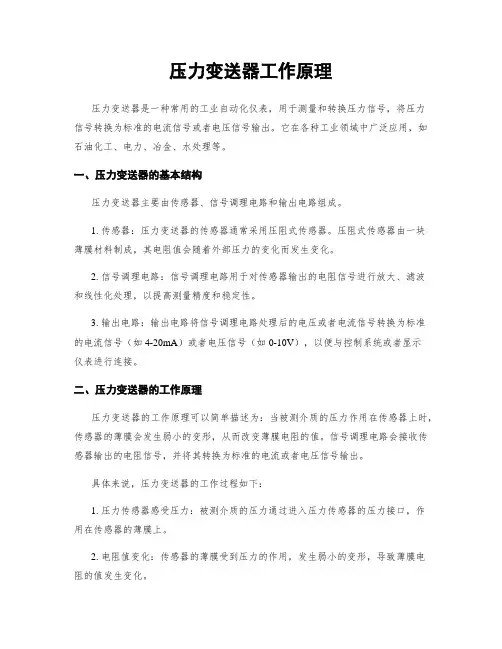

压力变送器工作原理压力变送器是一种常用的工业自动化仪表，用于测量和转换压力信号，将压力信号转换为标准的电流信号或者电压信号输出。

它在各种工业领域中广泛应用，如石油化工、电力、冶金、水处理等。

一、压力变送器的基本结构压力变送器主要由传感器、信号调理电路和输出电路组成。

1. 传感器：压力变送器的传感器通常采用压阻式传感器。

压阻式传感器由一块薄膜材料制成，其电阻值会随着外部压力的变化而发生变化。

2. 信号调理电路：信号调理电路用于对传感器输出的电阻信号进行放大、滤波和线性化处理，以提高测量精度和稳定性。

3. 输出电路：输出电路将信号调理电路处理后的电压或者电流信号转换为标准的电流信号（如4-20mA）或者电压信号（如0-10V），以便与控制系统或者显示仪表进行连接。

二、压力变送器的工作原理压力变送器的工作原理可以简单描述为：当被测介质的压力作用在传感器上时，传感器的薄膜会发生弱小的变形，从而改变薄膜电阻的值。

信号调理电路会接收传感器输出的电阻信号，并将其转换为标准的电流或者电压信号输出。

具体来说，压力变送器的工作过程如下：1. 压力传感器感受压力：被测介质的压力通过进入压力传感器的压力接口，作用在传感器的薄膜上。

2. 电阻值变化：传感器的薄膜受到压力的作用，发生弱小的变形，导致薄膜电阻的值发生变化。

3. 信号调理：传感器输出的电阻信号经过信号调理电路的放大、滤波和线性化处理，以提高信号的精度和稳定性。

4. 信号转换：经过信号调理的电阻信号被转换为标准的电流信号或者电压信号输出。

5. 连接控制系统或者显示仪表：标准的电流信号或者电压信号可与控制系统或者显示仪表进行连接，以实现对压力的监测、控制和显示。

三、压力变送器的特点和应用1. 高精度：压力变送器具有较高的测量精度和稳定性，能够满足工业生产对压力测量的要求。

2. 宽测量范围：压力变送器可根据不同的应用需求，选择不同的测量范围，从几百帕到几千巴不等。

3. 耐腐蚀性：压力变送器的传感器和外壳通常采用耐腐蚀的材料，能够适应各种恶劣的工作环境。

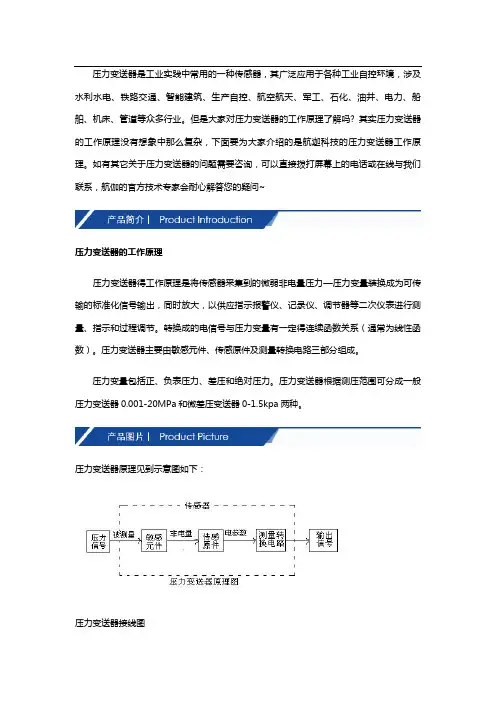

压力变送器是工业实践中常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

但是大家对压力变送器的工作原理了解吗? 其实压力变送器的工作原理没有想象中那么复杂，下面要为大家介绍的是航迦科技的压力变送器工作原理。

如有其它关于压力变送器的问题需要咨询，可以直接拨打屏幕上的电话或在线与我们联系，航伽的官方技术专家会耐心解答您的疑问~压力变送器的工作原理压力变送器得工作原理是将传感器采集到的微弱非电量压力—压力变量装换成为可传输的标准化信号输出，同时放大，以供应指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

转换成的电信号与压力变量有一定得连续函数关系（通常为线性函数）。

压力变送器主要由敏感元件、传感原件及测量转换电路三部分组成。

压力变量包括正、负表压力、差压和绝对压力。

压力变送器根据测压范围可分成一般压力变送器0.001-20MPa和微差压变送器0-1.5kpa两种。

压力变送器原理见到示意图如下：压力变送器接线图压力变送器有电容式压力变送器和电阻式压力变送器，压力变送器是把气体或液体的压力转换为可使用的电信号的器件。

压力变送器按接线方式，可分二线制，三线制，四线制。

压力变送器有两根电源线，两根信号线。

电源接24v直流电，简单的检测方法是用一只电流表或电压表，接信号线两端。

压力变送器电源接上后，电流表会有4ma电流或电压表有0v或1V电压。

现在的变送器一般都有4个接线端子，两个是接线的，另外两个不用接线，变送器的DC24V电源线同时就是4～20mA的信号反馈线，也就是说，你的二次表或者DAS（数据采集系统）的AI点要带DC24V馈电输出。

南京航伽电子科技有限公司（简称航伽科技，HJKJ）是一家专注于传感器，变送器及物联网的高科技企业，主要从事各类智能型压力变送器，各类测量控制系统软件和物联网应用的研发、生产、销售和服务。

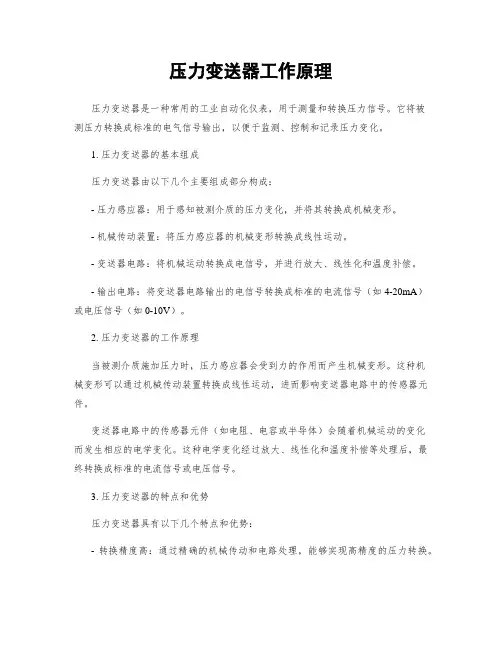

压力变送器工作原理压力变送器是一种常用的工业自动化仪表，用于测量和转换压力信号。

它将被测压力转换成标准的电气信号输出，以便于监测、控制和记录压力变化。

1. 压力变送器的基本组成压力变送器由以下几个主要组成部分构成：- 压力感应器：用于感知被测介质的压力变化，并将其转换成机械变形。

- 机械传动装置：将压力感应器的机械变形转换成线性运动。

- 变送器电路：将机械运动转换成电信号，并进行放大、线性化和温度补偿。

- 输出电路：将变送器电路输出的电信号转换成标准的电流信号（如4-20mA）或电压信号（如0-10V）。

2. 压力变送器的工作原理当被测介质施加压力时，压力感应器会受到力的作用而产生机械变形。

这种机械变形可以通过机械传动装置转换成线性运动，进而影响变送器电路中的传感器元件。

变送器电路中的传感器元件（如电阻、电容或半导体）会随着机械运动的变化而发生相应的电学变化。

这种电学变化经过放大、线性化和温度补偿等处理后，最终转换成标准的电流信号或电压信号。

3. 压力变送器的特点和优势压力变送器具有以下几个特点和优势：- 转换精度高：通过精确的机械传动和电路处理，能够实现高精度的压力转换。

- 线性度好：经过线性化处理后，输出信号与被测压力之间呈线性关系，方便后续的数据处理和分析。

- 温度补偿：通过温度补偿电路，能够在不同温度下保持较好的稳定性和准确性。

- 抗干扰能力强：采用抗干扰电路设计，能够有效抵抗外界电磁干扰和振动干扰。

- 耐用性好：采用高质量的材料和工艺，能够在恶劣的工作环境下长时间稳定工作。

4. 压力变送器的应用领域压力变送器广泛应用于各个工业领域，包括但不限于以下几个方面：- 工业自动化控制：用于监测和控制各种工业过程中的压力变化，如液位控制、流量控制等。

- 石油化工：用于监测和控制石油、天然气等介质的压力变化，以确保生产过程的安全和稳定。

- 电力行业：用于监测和控制发电设备、输电线路等的压力变化，以保证电力系统的正常运行。

压力变送器工作原理压力变送器是一种常用的工业仪表，用于测量和转换压力信号。

它的工作原理基于力的平衡和压力传感器的特性。

下面将详细介绍压力变送器的工作原理。

1. 压力传感器压力传感器是压力变送器的核心部件，它能够将压力信号转换为电信号。

常见的压力传感器有电阻应变式和压电式两种。

- 电阻应变式压力传感器：它的工作原理基于电阻应变效应。

当受到外力作用时，传感器内部的电阻发生变化，通过测量电阻值的变化可以得到压力信号。

- 压电式压力传感器：它的工作原理基于压电效应。

压电材料在受到压力作用时会产生电荷，通过测量电荷的变化可以得到压力信号。

2. 力的平衡原理压力变送器的工作原理基于力的平衡原理。

当被测介质的压力作用在压力传感器上时，传感器会受到一个力的作用，这个力与压力成正比。

为了使传感器处于平衡状态，需要施加一个与压力相等且方向相反的力，这个力由压力变送器的弹簧和机械结构提供。

3. 电信号转换当压力传感器受到压力作用时，它会产生一个电信号。

这个电信号需要经过一系列的处理和转换，最终输出为标准的电信号，如0-10mA、4-20mA或者0-5V等。

这个过程通常包括放大、线性化、滤波和隔离等步骤。

- 放大：由于压力传感器输出的电信号较小，需要通过放大电路将其放大到合适的范围。

- 线性化：由于压力传感器的输出信号与压力并非线性关系，需要通过线性化电路将其转换为线性关系，以提高测量的准确性。

- 滤波：为了去除噪声和干扰，需要对电信号进行滤波处理，以保证测量的稳定性和可靠性。

- 隔离：为了防止外部干扰对测量结果的影响，需要对电信号进行隔离处理，以确保测量的精确性和安全性。

4. 输出信号经过处理和转换后，压力变送器的输出信号可以直接连接到控制系统或者显示仪表，用于实时监测和控制压力。

- 电流信号：常见的输出信号是0-10mA或者4-20mA的电流信号。

这种信号具有较高的抗干扰能力和传输距离较远的特点。

- 电压信号：另一种常见的输出信号是0-5V或者0-10V的电压信号。

压力变送器的原理及应用1. 压力变送器的原理1.1 什么是压力变送器压力变送器是一种用于测量和转换压力信号的设备。

它将压力信号转换为标准的电信号输出，用于监测和控制压力参数。

1.2 压力变送器的工作原理压力变送器的工作原理基于压阻效应或电容效应。

主要有以下两种类型：1.2.1 压阻式压力变送器压阻式压力变送器利用金属箔片的压阻效应来测量压力。

当外部压力作用到压阻器时，金属箔片的电阻值会发生变化。

通过测量电阻值的变化，可以确定压力的大小。

1.2.2 电容式压力变送器电容式压力变送器利用电容效应来测量压力。

它包含两个金属电极，当外部压力改变时，电容值也会发生变化。

通过测量电容值的变化，可以确定压力的大小。

2. 压力变送器的应用压力变送器广泛应用于各个行业，主要用于以下方面：2.1 工业自动化在工业自动化领域，压力变送器可用于测量和控制各种液体和气体的压力。

例如，在化工生产过程中，通过使用压力变送器监测压力变化，可以实时调整生产设备的工作状态，确保生产的安全和稳定。

2.2 石油和天然气行业在石油和天然气行业，压力变送器是必不可少的设备。

它们用于测量油井的压力、管道系统的压力以及储罐的液位。

这些数据对于确保油气的安全生产和输送至关重要。

2.3 汽车制造压力变送器在汽车制造中被广泛应用。

例如，在汽车发动机中，压力变送器用于测量发动机的压缩缸压力，以监测引擎的工作状态。

此外，压力变送器还用于测量制动系统的液压压力，确保制动系统的稳定性和安全性。

2.4 医疗设备在医疗设备中，压力变送器用于测量和监测血压、呼吸机压力等生命参数。

这些数据对于医疗人员提供准确的诊断和治疗非常重要。

2.5 环境监测压力变送器可以用于环境监测，例如测量大气压力、水深等参数。

这些数据对于气象预测、海洋研究等领域具有重要意义。

结论压力变送器是一种用于测量和转换压力信号的重要设备。

它的工作原理基于压阻效应或电容效应，可以广泛应用于工业自动化、石油和天然气行业、汽车制造、医疗设备以及环境监测等领域。

单晶硅压力变送器原理单晶硅压力变送器原理压力变送器是一种广泛应用于工业自动化控制系统中的传感器，它能够将被测压力转换为标准信号输出，从而实现对被测物理量的控制和调节。

目前，应用广泛的压力变送器有瓦片式、电容式和单晶硅式三种，其中单晶硅压力变送器技术相对成熟，使用量也相对较大。

本文将对单晶硅压力变送器的工作原理、结构和应用进行介绍。

工作原理单晶硅压力变送器的核心部分是压电传感器芯片，其原理是基于晶体压电效应。

当压电传感器芯片表面受到压力时，晶体中的电荷平衡被打破，产生一个电荷不平衡区域，这个区域沿晶体的厚度方向形成一个电场，电场强度与应变大小成正比，从而产生一定的电信号输出。

单晶硅压力传感器将晶体和电子学技术相结合，将晶体用作传感器感受压力，然后将感测信号转换为电信号，通过电子学技术处理后输出为标准信号给控制器使用。

通过测量电信号的大小可以反推出压力的大小。

结构单晶硅式压力变送器的压电传感器芯片通常由硅晶圆和芯片加工工艺组成，在硅晶圆上制成一条“Ｕ”形的弯曲构件，其颈部为感应区域。

压力传感器的结构示意图如下：当芯片的感应区受到压力时，晶体中的电荷平衡被打破，电子将会在输出电极上和感应电极上产生带电的电荷，即感应电荷，由于这种电荷会导致输出压极电压的变化，因此测量输出电压的变化可以推算出压力变化。

应用单晶硅式压力变送器广泛应用于航空、航天、铁路、汽车、石油、化工及各种压力检测和测量领域，它的主要特点是高精度、高分辨率、高灵敏度和高可靠性。

它可以在高温和低温环境下工作，与通用电气传感器相比，具有更优异的稳定性和抗干扰性能。

单晶硅压力变送器是一种非常重要的传感器，在自动化控制领域的应用非常广泛，随着科技的不断发展，单晶硅压力变送器技术会越来越成熟，应用领域也会越来越广泛。

单晶硅压力变送器的优点1. 高精度：单晶硅压力传感器可以测量极小的压力变化，具有很高的精度；2. 高分辨率：单晶硅压力变送器具有高分辨率的特点，可以测量微小的压力变化；3. 高灵敏度：单晶硅压力传感器具有非常高的灵敏度，可以感知到微小的振动或变形；4. 高可靠性：单晶硅压力变送器具有很高的可靠性，可以长时间稳定地工作，在恶劣的环境下也不易受到影响；5. 可靠性高：传感器内部使用晶体共振器和降噪电路，可以最大程度地减少外部干扰。

有大幅度的提高。 OLED 点阵显示器、视角广、画质均匀、工作温度宽（﹣40～﹢80℃）。 3、工作原理：
4、电气连接：
注意：勿将电源正端接到测试端子上，否则可能烧毁仪表。
5、与计算机及手持终端（和 HT375）的连接：
6、负载范围：
7、安装指南：
板装弯支架
管装变支架
8、现场调校： 一键清零键的位置和使用（见右图调零指示） 第一步：按下清零键进入清零界面，此时下排出 现“ZERO”，释放按键； 第二步：再次按下清零键并保持 5S 出现“SAVE” 即清零成功。
BST9900 西森单晶硅压力变送器
1、产品概述 BST9900 系列智能压力/差压变送器是一种功能强大，适用范围广，以微处理器为基础的 为过程控制设计的两线制智能型压力/差压变送器。 BST9900 系列智能压力/差压变送器适用于不同测量范围及各 种复杂的工况环境。输入输出信号隔离具有超强的抗电磁，抗射频 干扰能力。 BST9900 系列两线制智能压力/差压变送器，能够输出与不同的
SQRT：开方 （保存） 方式
主变量 输出偏置
进入/退出 调整数值 （保存）
主变量 系数
进入/退出 调整数值 （保存）
循环显示每 个位置，确认 小数点。 循环切换
循环显示每 个位置，确认 小数点。 循环显示每 个位置，确认 小数点。
WR_PRO GHOST EXIT
写保护
READ：只读 进入/退出 循环切换 WRITE：读写 （保存）
11、按键功能表
菜单显示 功能
内容
M键
S键
Z键
界面
CODE1 POS1 CODE2 POS2 UNIT
PV_H PV_L ZERO
设置

4、输 出
输出信号 2 线制，4～20mADC HART 输出，数字通讯，HART 协议加 载在 4～20mADC 信号上。 输出信号极限：Imin=3.9mA，Imax=20.5mA
1
报警电流（模式可设置） 低报模式（最小）：3.6 mA 高报模式（最大）：21 mA 不报模式（保持）：保持故障前的有效电流值 报警电流标准设置：高报模式
5、响应时间
放大器部件阻尼常数为 0.1s；传感器和液位法兰 时间常数为 0.2～2s，取决于量程及量程比。附加 的可调时间常数为：0.1～60s。
6、一般条件
6.1 安装条件 通过液位法兰变送器可直接固定于任何位置。最佳 状态是使过程法兰轴处于垂直状态，位置偏差将产 生可校正的零位偏移。电子表壳最大可旋转 360°，定位螺钉可将其固定于任何位置。 6.2 环境条件 环境温度 最 低：取决于填充液 最 高：85℃ 带液晶显示、氟橡胶密封圈时 -20～65℃ 储存温度/运输温度 最 低：取决于填充液 最 高：85℃ 相对湿度：0～100% 抗冲击 加速度：50g 持续时间：11ms 抗震动：2g 至 500Hz 电磁兼容性(EMC) 见下页表 3《电磁兼容性附表》 6.3 过程介质极限 介质温度极限：-30～180℃ 变送器本体压力极限 从 3.5kPa 绝对压力至额定压力，保护压力可大于
不锈钢表壳可选
外壳密封圈：丁腈橡胶（NBR）
铭
牌：不锈钢 304
电气连接
M20X1.5 电缆密封扣，接线端子适用于 0.5～2.5mm2 的导
线。
2
·过程连接 变送器低压侧有 UNF 7/16``内螺纹。变送器高压 侧的液位法兰符合 ANSI 标准或 DIN 标准。可直接安装，参考尺寸图。 外壳防护等级：IP67

工作原理 图1 BST9900-DP纳米单晶硅智能差压变送器下限值上限值写保护充灌液差压传感器过载膜片隔离膜片过程连接图2 差压变送器差压变送器包括两个功能单元：—主单元 —辅助单元主单元包括传感器和过程连接，工作原理如下：传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个差压传感器和一个温度传感器。

温度传感器作为温度补偿的参考值。

差压传感器的正压侧与传感器膜盒的高压腔相连，差压传感器的负压侧与传感器膜盒的低压腔相连，差压通过隔离膜片和填充液，传递给差压传感器内的硅芯片，使差压传感器的芯片的阻值发生变化，从而导致检测系统输出电压变化。

该输出电压与压力变化成正比，再由适配单元和放大器转化成一标准化信号输出。

图2 BST9900T-GP/AP纳米单晶硅智能直连式压力/绝压变送器下限值上限值写保护压力传感器充灌液隔离膜片过程连接图1 压力（绝压）变送器压力变送器包括两个功能单元：—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下：过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在压力传感器测量膜片上施加压力，压力传感器测量膜片的另一端接大气(用于表压测量)或真空(用于绝压测量)。

从而使传感器硅芯片的阻值发生变化，导致检测系统输出电压变化。

该输出电压与压力变化成正比，再由适配单元和放大器转化成一标准化信号输出。

技术优势 差压变送器中心传感单元采用全球领先的高精度硅传感器技术，±0.075%精度；差压变送器工作压力分为16MPa 、25MPa 和40MPa 三档，单向过载压力最高到40MPa ； 静压性能极佳，静压误差最优 ≤ ± 0.05%/10MPa ；传感器内部集成高灵敏度温度传感器，变送器温度性能极佳，最优≤ ± 0.04%/10K ； 全不锈钢316L 硅油充灌焊接密封结构；微量程差压/绝压变送器采用全球领先的无传压损耗过载保护技术，单向过压最高达7MPa ，即满量程的1166倍。
