单晶硅差压变送器选型

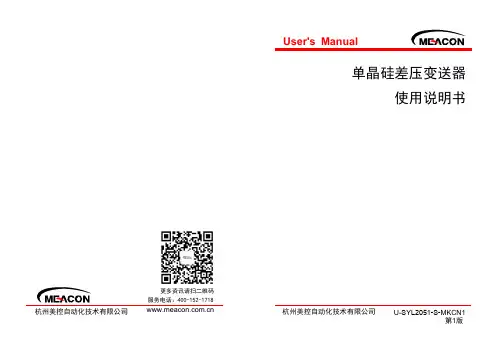

杭州美控自动化技术有限公司更多资讯请扫二维码服务电话：400-152-1718杭州美控自动化技术有限公司第1版单晶硅差压变送器使用说明书U-SYL2051-S-MKCN1前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-SYL2051-S-MKCN1第一版2020年7月目录第一章特点 (1)第二章用途及行业 (2)第三章产品概述 (3)3.1性能参数 (3)3.2结构特性 (4)3.3组件图 (5)3.4HART通讯连接图 (5)3.5外形尺寸 (6)3.6配件 (6)第四章按键功能概述 (9)4.1按键模式说明 (9)第五章按键功能 (10)5.1输入操作码 (10)5.1.1操作码及对应功能 (10)5.1.2操作码输入方法 (10)5.2设置单位 (11)5.3设置量程下限 (12)5.4设置量程上限 (14)5.5设置阻尼 (14)5.6主变量调零（清零）功能 (14)5.7设置输出特性 (15)5.8零点迁移与量程迁移[调零和调满] (16)5.9显示变量设置 (16)第六章恢复出厂设置 (18)第一章特点第一章特点■采用先进的单晶硅差压传感器■宽量程覆盖0-0.2kPa～3MPa■两线制，4～20mA模拟输出，HART®协议数字通讯■智能LCD液晶表头带背光■兼有远传和本地零点、量程调整■品种齐全，精度高，稳定性好■抗变频干扰能力强■高静压、高过载保障■专利双过载保护膜片设计■防雷保护电路设计第二章用途及行业第二章用途及行业石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军用等行业的过程控制领域。

单晶硅差压变送器产品说明书（V1.0）湖南菲尔斯特传感器有限公司Hunan Firstrate Sensor Co.,Ltd●重要声明非常感谢您购买菲尔斯特产品，我们为您真诚服务到永远。

菲尔斯特追求卓越的品质，更注重优良的售后服务，如有需要请拔打：400-607-8500（7×24h）。

操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。

请您将本说明书交到最终用户手中，在产品使用前务必仔细熟读。

并请妥善保管好，以备需要时查阅。

本说明书仅供参考所用，具体产品外形以实物为准。

●产品概述FST800-3051系列差压变送器是采用引进国外先进技术生产的高精度小型化智能传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测量精度，降低了温度漂移。

具有长期稳定性好，可靠性高，自诊断能力强等特点。

●性能特点1、卓越的防爆性以及抗振动、耐腐蚀；2、高效防雷击、强抗射频和电磁干扰保护；3、先进的温度数字补偿功能，工作温度范围宽；4、4～20mA电流输出叠加HART协议数字通讯（两线制）；5、具有本地、远程零点、量程调校功能；6、现场可按键操作，方便组态；7、可满足Exiall CT6Ga本安要求。

●应用范围广泛应用于石油、化工、钢铁、电力、建材、纺织、制药、食品、气体、科学实验和军工等各个领域工业过程检测与控制。

●技术指标使用对象：液体、气体或蒸汽测量范围：量程1-1~1kPa量程2-6~6kPa量程3-40~40kPa量程4-100~100kPa量程5-200~200kPa量程6-400~400kPa量程7-4000~4000kPa参考温度：25℃(除非另有说明)项目描述信号4-20mA、HART协议可选供电电压9~30V DC耗电≤2.7mA准确度等级±0.5%FS±1%FS环境温度-40～+85°C（不能结冰）耐压加O(绝对压力)～8MPa压力变送器不损坏；正常工作压力在3.4kPa(绝对压力)至量程上限。

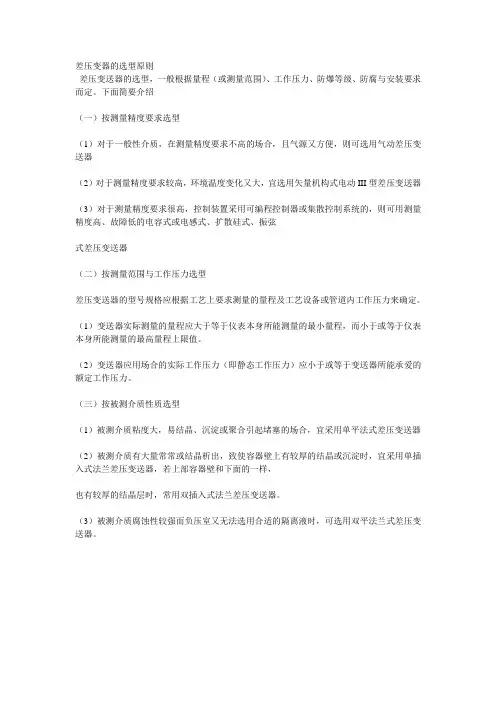

差压变器的选型原则
差压变送器的选型，一般根据量程（或测量范围）、工作压力、防爆等级、防腐与安装要求而定。

下面简要介绍
（一）按测量精度要求选型
（1）对于一般性介质，在测量精度要求不高的场合，且气源又方便，则可选用气动差压变送器
（2）对于测量精度要求较高，环境温度变化又大，宜选用矢量机构式电动III型差压变送器
（3）对于测量精度要求很高，控制装置采用可编程控制器或集散控制系统的，则可用测量精度高、故障低的电容式或电感式、扩散硅式、振弦
式差压变送器
（二）按测量范围与工作压力选型
差压变送器的型号规格应根据工艺上要求测量的量程及工艺设备或管道内工作压力来确定。

（1）变送器实际测量的量程应大于等于仪表本身所能测量的最小量程，而小于或等于仪表本身所能测量的最高量程上限值。

（2）变送器应用场合的实际工作压力（即静态工作压力）应小于或等于变送器所能承爱的额定工作压力。

（三）按被测介质性质选型
（1）被测介质粘度大，易结晶、沉淀或聚合引起堵塞的场合，宜采用单平法式差压变送器
（2）被测介质有大量常常或结晶析出，致使容器壁上有较厚的结晶或沉淀时，宜采用单插入式法兰差压变送器，若上部容器壁和下面的一样，
也有较厚的结晶层时，常用双插入式法兰差压变送器。

（3）被测介质腐蚀性较强而负压室又无法选用合适的隔离液时，可选用双平法兰式差压变送器。

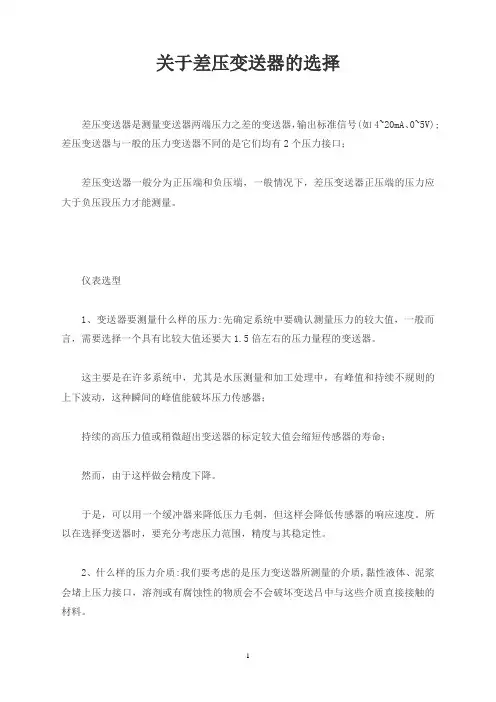

关于差压变送器的选择差压变送器是测量变送器两端压力之差的变送器，输出标准信号(如4~20mA、0~5V);差压变送器与一般的压力变送器不同的是它们均有2个压力接口；差压变送器一般分为正压端和负压端，一般情况下，差压变送器正压端的压力应大于负压段压力才能测量。

仪表选型1、变送器要测量什么样的压力:先确定系统中要确认测量压力的较大值，一般而言，需要选择一个具有比较大值还要大1.5倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器；持续的高压力值或稍微超出变送器的标定较大值会缩短传感器的寿命；然而，由于这样做会精度下降。

于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。

所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。

2、什么样的压力介质:我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。

一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性；那么基本上所有的压力变送器都适合你对介质压力的测量。

如果你的介质对316不锈钢有腐蚀性，那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命。

3、变送器需要多大的精度:决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度，温度的影响。

但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。

每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的；比如,中国和美国等国家标的精度是传感器在线性度部分,也就是我们通常所说的测量范围的10%到90%之间的精度；而欧洲标的精度则是线性度不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度。

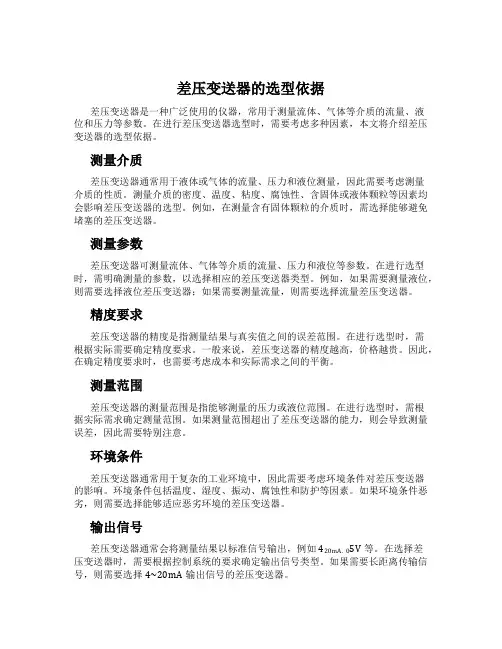

差压变送器的选型依据差压变送器是一种广泛使用的仪器，常用于测量流体、气体等介质的流量、液位和压力等参数。

在进行差压变送器选型时，需要考虑多种因素，本文将介绍差压变送器的选型依据。

测量介质差压变送器通常用于液体或气体的流量、压力和液位测量，因此需要考虑测量介质的性质。

测量介质的密度、温度、粘度、腐蚀性、含固体或液体颗粒等因素均会影响差压变送器的选型。

例如，在测量含有固体颗粒的介质时，需选择能够避免堵塞的差压变送器。

测量参数差压变送器可测量流体、气体等介质的流量、压力和液位等参数。

在进行选型时，需明确测量的参数，以选择相应的差压变送器类型。

例如，如果需要测量液位，则需要选择液位差压变送器；如果需要测量流量，则需要选择流量差压变送器。

精度要求差压变送器的精度是指测量结果与真实值之间的误差范围。

在进行选型时，需根据实际需要确定精度要求。

一般来说，差压变送器的精度越高，价格越贵。

因此，在确定精度要求时，也需要考虑成本和实际需求之间的平衡。

测量范围差压变送器的测量范围是指能够测量的压力或液位范围。

在进行选型时，需根据实际需求确定测量范围。

如果测量范围超出了差压变送器的能力，则会导致测量误差，因此需要特别注意。

环境条件差压变送器通常用于复杂的工业环境中，因此需要考虑环境条件对差压变送器的影响。

环境条件包括温度、湿度、振动、腐蚀性和防护等因素。

如果环境条件恶劣，则需要选择能够适应恶劣环境的差压变送器。

输出信号5V等。

在选择差差压变送器通常会将测量结果以标准信号输出，例如420mA、0压变送器时，需要根据控制系统的要求确定输出信号类型。

如果需要长距离传输信号，则需要选择4~20mA输出信号的差压变送器。

总结差压变送器的选型需要考虑多个因素，包括测量介质、测量参数、精度要求、测量范围、环境条件和输出信号等。

在进行选型时，需要综合考虑各方面因素，并根据实际需求选择最合适的差压变送器类型，以确保测量结果的准确性和稳定性。

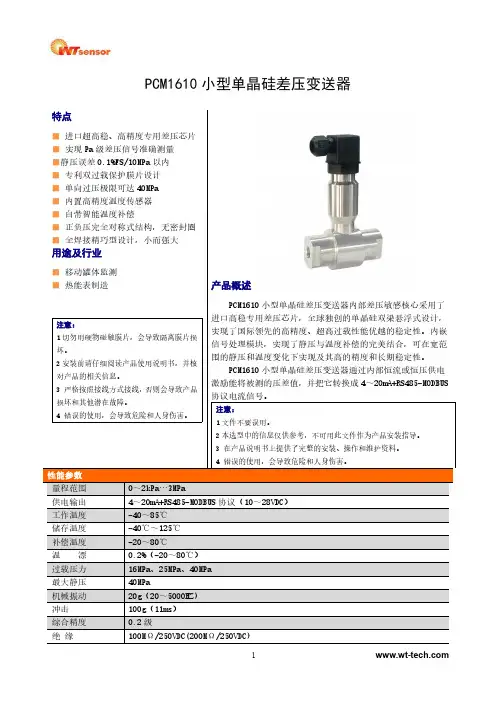

PCM1610小型单晶硅差压变送器特点■进口超高稳、高精度专用差压芯片■实现Pa 级差压信号准确测量■静压误差0.1%FS/10MPa 以内■专利双过载保护膜片设计■单向过压极限可达40MPa■内置高精度温度传感器■自带智能温度补偿■正负压完全对称式结构，无密封圈■全焊接精巧型设计，小而强大用途及行业■移动罐体监测■热能表制造注意：1切勿用硬物碰触膜片，会导致隔离膜片损坏。

2安装前请仔细阅读产品使用说明书，并核对产品的相关信息。

3严格按照接线方式接线，否则会导致产品损坏和其他潜在故障。

4错误的使用，会导致危险和人身伤害。

产品概述PCM1610小型单晶硅差压变送器内部差压敏感核心采用了进口高稳专用差压芯片，全球独创的单晶硅双梁悬浮式设计，实现了国际领先的高精度、超高过载性能优越的稳定性。

内嵌信号处理模块，实现了静压与温度补偿的完美结合，可在宽范围的静压和温度变化下实现及其高的精度和长期稳定性。

PCM1610小型单晶硅差压变送器通过内部恒流或恒压供电激励能将被测的压差值，并把它转换成4～20mA+RS485-MODBUS协议电流信号。

注意：1文件不要误用。

2本选型中的信息仅供参考，不可用此文件作为产品安装指导。

3在产品说明书上提供了完整的安装、操作和维护资料。

4错误的使用，会导致危险和人身伤害。

性能参数量程范围0～2kPa…3MPa 供电输出4～20mA+RS485-MODBUS 协议（10～28VDC）工作温度-40～85℃储存温度-40℃～125℃补偿温度-20～80℃温漂0.2%（-20～80℃）过载压力16MPa、25MPa、40MPa 最大静压40MPa 机械振动20g（20～5000HZ)冲击100g（11ms）综合精度0.2级绝缘100MΩ/250VDC(200MΩ/250VDC)性能参数（续）响应时间≤1ms（上升到90%FS）长期稳定性±0.1%FS/年防护等级IP65材质全不锈钢介质兼容与304不锈钢兼容的各种介质电气连接接头代码尺寸图单位：mmJ15:赫兹曼直接引线连接方式接线方式赫兹曼直接引线螺纹接口螺纹代码C5F:NPT1/4（Fmale）尺寸图单位：mm选型PCM1610-100k B1C5J5举例：PCM1610-100kB1RC5FJ3表示型号为PCM1610，量程0-1.5Pa ～100kPa ，输出4～20mA+RS485-MODBUS 协议，接口螺纹NPT1/4内，电气连接直接引线。

单晶硅压力变送器差压变送器如何实现高稳定性 当前高稳定性压力、差压变送器在自动化领域的应用越来越重要，如何发展具备中国自主知识产权的高稳定性压力变送器是中国本土变送器制造厂商面临着的一个非常严峻的问题。

然而通过实践表明可以从超稳型单晶硅原理芯片的选择、超稳型单晶硅硅片的无应力封装、回程误差的消除、静压误差的减弱和补偿、仪表量程比的拓宽、接液面的特殊处理以及超高温测量等诸多技术方面的着手和突破，可以大幅提升高稳定性压力、差压变送器的全性能、准确度等级和可靠性。

从而弥补国外高端变送器对中国市场的垄断和冲击。

压力变送器、差压变送器作为一种高精密的测量仪器，在自动化领域的应用非常普遍和意义重大。

在大多数的重要工业领域都得到广泛的应用，如火力发电、核电、石油冶炼、化工、钢铁、造纸、制药、食品、水泥制造等领域。

然而在这些广泛的应用领域中，由中国人自己研发和制造的中高端压力变送器非常匮乏，几乎完全被美国、日本、德国、瑞士等工业发达国家的压力变送器所垄断。

这对当前飞速发展的中国国民经济来说，是一个巨大的安全隐患。

所以对于研发和规模化生产具有中国自有知识产权的高稳定性压力、差压变送器显得越来越重要和意义重大。

昌晖仪表制造有限公司正是立足于这种国内空白，通过数年的时间从瑞士引进和学习先进技术，以及通过适应国产化生产特点的再研发和大规模试生产验证，最终形成了单晶硅电阻原理的中高端压力、差压变送器生产线。

当前中国市场上主流的高稳定性压力、差压变送器主要分为三种类型和原理。

第一种为以美国制造商研发和生产的金属电容式压力、差压变送器，其代表性的型号为1151系列和3051C/S系列。

其工作原理为：外界压差传递到内部的金属电容极板，当极板发生位移后即产生电容量的变化，将这种电容量的变化通过电子电路收集、放大和软件补偿处理后，就得到压力信号的线性输出。

1151系列电容式传感器技术由80年代开始引进入中国大陆以后，在国内得到了大规模的仿造和推广，至2016年止国内仿制的制造厂商达到了近100家，比较典型的国内制造商有上海、西安、北京、重庆以及核工业部等仪表公司。

EJA变送器的选型和主要参数EJA变送器的选型和主要参数龙岩市造纸实业公司曾启勤关键词膜盆量程,实际测量量程,BT200,绝对压力零点,零点迁移引言在DCS系统中用压力,差压变送器能实现对压力,压差液位,流量等的自动控制.因此在大规模的造纸厂,压力,差压变送器占具着极其重要的位置.由于DPHARPKIA(DifferentialpressIIrehighaccuracyresonantsensorpressul~transmiUer)在我厂使用量多,在此我想主要就FAA的选型和主要参数设置上谈谈我的一些体会.～,KIA的工作原理由单晶硅谐振式传感器上的两个H形的振动梁分别将差压,压力信号转换为频率信号,送到脉冲计数器,再将两频率之间直接传递到CPU(微处理器)进行数据处理,经D/A 转换器转换为与输入信号相对应的4—20mA1)C的输出信号,并在模拟信号上叠加一个BRAIN/~&RT数字信号进行通讯.(△P周暑每4—20nlADC及数字信号▲j豫端IKIA智能变速器工作原理图二,选型由于EJA型号多,不同型号有不同的安装要求,测量范围等,若型号选择不好,轻则引起浪费,重则无法测量,甚至损坏变送器.因此KIA的造型是个非常重要的问题.下面我将分步骤讨论普通型A的选型问题:第一,首先我们必须明确被测量是压力,差压,液位,绝对压力还是流量.下面从KIA 的应用(即从被测量的角度)列一表格(丧1).第二,选类型:常规安装,直接安装还是隔膜式安装,后,对被测介质具有腐蚀性或会产生沉淀,均应先用隔膜式,具体选择用什么类型的A变送器.在这边值得注意的是,选常规安装时,你应根据自己的安装设计来选择管道连接,安装方式,接线口等.若选隔膜式,则应考虑法兰规格,法兰尺寸,是否带毛细管,毛细管要多长等.第三,根据工艺要求,选择实际测量量程在膜盒量程范围的型号.首先根据被测介质直接进入变送器然后再根据安装环境,测量需要来第四,选择材质,一般无特殊要求就选最具代表性的规格c下面就选型方面举个例子.如图44示密闭容器,要求控制容器中纸浆液位在O.6m左右,最高不超过去时1m,液面上空有一70Kpa左右的真空;容器高2m选一EJA变送器.步骤:(1)被测量为液位,从表l中可知液位变进器的型号有EJA】】O,EJA118N,EJA1l8W, F-3A210A和F-3A220A.(2)选类型:被选介质为纸浆,进人变送器后会产生沉淀,影响测量,所以应选隔膜式. 此为一密闭容器,液面上空是真空度在变化的真空,应选双法兰带毛细管的EJA变送器,把转换部安装位置设计在离容器顶垂直距离3m,水平距离0.5m处,法兰尺寸选3一inch(80mm,DIl80),两法兰均为平膜.因此可选法兰尺寸为3一inch(80mm,DIl8o)毛细管长为4m的EJA118w.(3)要求容器中纸浆液位为06m,所以可选测量量程为100Kpa,下限值为0,上限值为100Kpa.(4)材质选标准规格中最具代表的规格.综上所述,查选型资料可知EJA118w—DMSAIEA—AA04—90DN符合上述要求. 三,主要参数设置E.IA每种型号的使用说明书中都有告诉我们各种参数的设置方法.但由于量程设置与零点调整这两种参数的设置方法较多,概念较容易混洧.在这我就这两种参数的不同设置方法作一翻归纳和总结.1,量程设置首先我们必须区分两个概念:膜盒量程和测量量程.膜盒量程是指EJA变送器可测量的量程范围是不可更改的,如EH118w变送器,HA型的盒量程范围是2.5—100Kp8.测量量程是指用户使用过程中所需的量程,如选型例中100Kpa.这边所说的量程设置是测量量程的设置,测量量程必须在膜盒量程的范围之内.在E.IA变送器中量程设置有如下规则:测量量程:上限值一下限值改变上限值,下限不会跟着变,量程改变.改变下限值,上限值自动同幅度变化,所以量程保持不变.EJA的量程设置有三种方法:(1)在设置菜单页的c:SE1TING参数页中,通过改变c2:LOWRANGE改变量程的上,下限值或改变:HIGHRANGE而改变测量量程.(2)带工程单位的量程改变若你在设置页的D:AUXSETI中的参数项D20:DISPSELECT选择USERSET或USER&%显示,且在D22:DISPUNIT中设置了工程单位,则你若要改变量程或上,下限值就只能通过D2.2:DISPLRV和D23:DISPHRV.改变D22:DISPLRV的值,量程不变,上,下限值改变.改变1723:DISPHR'v"的值,量程和上限值改变,下限值勤不变.(3)实际输入时量程的改变HIO:AUTOLRVH11:AUTOHRV,这种设置方法允许上,下限值根据实际输入值而自动设置.如果上下限值被设定,则(1)法中的c2:LOWRANGE,:HIGHRANGE也同时随着改变.例如,当前测量范围为O一3Mpa45a,若当前实际输入为O.3Mpa,进行如下操作按ENTER键两次,下限值自动变为O.3Mpa,再按键认可,上限值自动同幅改变.变为33Mpa量积范围为03Mpa一3.3Mpa.b,若当前输入为2MPa,进行如下操作按ENTER键两次,上限值自动变为2Mpa,再按F'|键认可,下限值不变,上限值为2Mpa,量程改变为2Mpa,量程范围为OMpa一2Mpa.13,L_-<种量程设置方法应根据具体情况来运用.2,零点调整由于ETA的使用说明书上有零点调整的详细步骤在此我只谈谈存在零点迁移时,零点应如何确定.标准零点:当传感器所受的差压或压力(即输入)为零时,输出也为A昔零,这一点即为标准零点./,,EJA允许零点迁移,即只要在量程范围内,即使输入压力不为零,\,一/,输出也可调为零.根据公式:输出值=(输入值一测量量程低限)/测量量程×100%,可知,标准零点应为输出值等于零,输入小值等于零,测量量程低限值也等于零;而存在零点迁移时,输入值=测量量程低限值不等于零,输出为零,为迁移后的零点.因此,当测量量程的下限值不为零时,零点调整时只有当输入值=测量量程低限值时,才能把输出调为零,否则测量将出错.如图示为EJA差压变送器在我们车间三段通气的一个应用,A管中介质为一100Kpa一100Kpa变化的蒸汽,变送器高压侧导压管有效长度为1m,低压侧与大气通.量程设置时,大家都理所当然地认为下限值为一100Kpa,上限值为100Kpa,因此当变送器输人为零时,输出调为50%,达到调零目的.但当变压器在生产中正式启用后才发现测量值并不能直接反应A管中介质压力.后来我仔细考虑才发现,由于变送器高压侧存在有效长度为lm长46的导压管,因此还存在lOKpa的压力迁移.即当A管中介质压力为一100Kpa时,变送器的实际输入应为一100+lO=90Kpa,而管中介质压力为100Kpa时,变送器的实际输入应为100+l0=l10Kpa,也就是说,量程的上,下限值就分别为110Kpa和一90Kpa,而非100Kpa和一100Kpa.这样,当A管介质为OKpa时,实际输入=0+10=l0Kpa,输出:[10一(一90)]/[110一(一90)]×100%:50%.此时把输出调到505,也就达到调零目的.事实证明这是正确的.从我们车间多年使用EJA变送器的情况看,EJA变送器质量较稳定,查错也较简单(内藏指示有相应的错误代码提示).但值得注意的是,日常维护时,除了定期的排气,排污外,应特别注意检查电气连接的金属软管有无破损,若有破损,应立即更换,预防水从软管破损处进入接线端,造成损坏.应用型号类型量程测量范围(Kpa)L0.5—10差EJAI1OA常规安装Ml一1oo压H5—5oo和V0.14—14Mpa液EJA1l8N凸膜片M2.5一loo位EJAll8w平膜片EJAl18Y一凸一平H25—5o0微差压EJAl2oA常规安装E0.1一l液位开口EJA2l0A平膜片Ml一1oo闭口容器EJA22oA凸膜片H5—5ooLl—l0流量EJAI15内藏孔板M2一looH20—210A0.03—3MpaEJA430A常规安装B0.14—14MpaEJA438W平膜片嵌入A0.06—3Mpa压B0.46—14MpaA0.06—3MpaEJA438N凸膜片远传B0.46—7MpaEJA440A常规安装C5—32Mpa (高压力)D5—50Mpa力A10—2ooB0.1—2MpaEJA530A直接安装C0.5—10MpaD5—50Mpa绝L0.67—10EJA3l0A常规安装M1.3一l30对H0.03—3Mpa压A1O一200EJA5loA直接安装B0.1—2Mpa力C0.5—10MpaD5—50Mpa47。

差压变送器选型手册差压变送器是一种常见的工业仪表，在工业自动化过程中广泛应用。

它主要用于测量两个位置之间的压力差，并将其转换为标准信号输出，以便于监测和控制系统的使用。

差压变送器的选型是确保工业过程正常运行的关键步骤。

不同的应用场景需要不同类型的差压变送器，因此选择合适的型号和规格对于确保测量精度和可靠性来说至关重要。

首先，在选型过程中需要考虑的是测量范围。

不同的工业应用需要不同的测量范围，因此需要确保所选的差压变送器能够满足工艺过程中的压力差范围。

一般来说，测量范围应该略大于实际测量范围，以确保所选的差压变送器在压力差较大时也能正常工作。

其次，需要考虑的是输出信号类型。

差压变送器的输出信号类型通常有模拟信号和数字信号两种。

模拟信号通常是4-20mA或0-10V，而数字信号则可以是RS485、HART等。

根据实际需求，选择适合的输出信号类型以便于与监测和控制系统进行数据交互和集成。

此外，差压变送器的精度和稳定性也是选型过程中需要考虑的因素。

精度通常以百分比或毫米水柱来表示，而稳定性则表示了差压变送器在长时间使用过程中的性能表现。

为了确保测量结果的准确性和一致性，需要选择具有较高精度和稳定性的差压变送器。

最后，还需要考虑差压变送器的安装方式和材质选择。

安装方式通常有法兰连接、螺纹连接等，而材质选择则需要根据工艺过程中的介质和环境条件进行选择。

确保差压变送器与工艺过程兼容，并能够正常运行和抵抗腐蚀。

综上所述，差压变送器的选型是一个综合考虑多个因素的过程。

合理选择型号和规格的差压变送器可以确保工业过程的稳定运行，提高生产效率和质量。

因此，在选型过程中应该根据实际需求和条件进行综合评估，并选择最适合的差压变送器。

差压变送器的选型要点前言差压变送器是一种广泛应用于工业自动化中的仪表，它主要用于测量流体中的压力差，从而获得流体的流量或液位数据。

对于不同的应用场景，我们需要选择不同规格和型号的差压变送器来满足测量要求。

本文将介绍几个选型要点，希望对大家选购差压变送器有所帮助。

测量范围测量范围是选购差压变送器的一个重要要素，直接影响仪表的测量精度和使用效果。

当我们选定差压变送器时，必须考虑它所能测量的最小和最大压力差值。

一般情况下，根据测量范围的大小，可以将差压变送器分为以下三类：•小范围差压变送器：测量范围一般在几百帕至数千帕之间，适用于一些低压差、高精度的应用场景；•中范围差压变送器：测量范围一般在数千帕至十几千帕之间，适用于一些中等压差、中等精度的应用场景；•大范围差压变送器：测量范围一般在十几千帕至数十兆帕之间，适用于一些高压差、低精度的应用场景。

测量介质差压变送器测量的介质很多时候是气体或液体，甚至有的涉及一些高温、高压等特殊的工况。

因此，在选择差压变送器时，必须根据测量介质的特点选择适合的仪表型号。

需要注意的是，不同的介质对于差压变送器的材质和密封要求也有所不同，因此，在选择时需要根据实际使用情况进行综合考虑。

精度要求差压变送器的精度是指测量结果与真实值之间的误差，通常用百分比表示。

对于一些对测量精度要求较高的应用场景（例如医疗行业、半导体行业等），我们需要选择精度更高的差压变送器，以保证测量结果的准确性。

不过，一般情况下，随着精度的提高，差压变送器的价格也会相应增加。

因此，在选择时，需要根据实际应用需求和预算进行综合考虑。

输出信号类型差压变送器的输出信号类型通常包括模拟信号和数字信号两种。

模拟信号主要有电流信号和电压信号两种，通常被广泛应用于工业现场控制系统中。

数字信号主要包括RS485、CAN、Profibus等信号类型，由于其具有直接数字化的特点，因此在一些对高速通信和数据传输要求较高的场景中得到了广泛应用。

单晶硅差压变送器量程差压变送器是一种用于测量流体压力差的仪器，常用于工业自动化控制系统中。

而单晶硅差压变送器是一种采用单晶硅压阻传感器的差压变送器。

本文将围绕单晶硅差压变送器的量程展开讨论。

量程是指传感器能够测量的最大和最小值之间的范围。

对于差压变送器来说，量程就是它能够测量的最大和最小压力差之间的范围。

单晶硅差压变送器的量程可以根据实际需求进行选择和调整。

单晶硅差压变送器的量程通常由两个参数来确定，即满量程压力和量程比。

满量程压力是指差压变送器能够承受的最大压力差，一般以帕斯卡（Pa）为单位进行表示。

量程比是指满量程压力与最小测量压力差之间的比值。

在选择单晶硅差压变送器的量程时，需要考虑被测介质的压力范围以及所需的测量精度。

如果被测介质的压力范围比较大，那么需要选择较大的满量程压力，以确保变送器能够正常工作并且具有足够的安全余量。

同时，量程比也需要根据实际需求来确定，一般选择合适的量程比可以提高测量的精度和可靠性。

单晶硅差压变送器的量程可以通过调整传感器的灵敏度和放大器的增益来实现。

传感器的灵敏度可以通过改变硅片的尺寸和结构来调整，而放大器的增益可以通过调整电路参数来实现。

通过合理地选择和调整这些参数，可以实现不同范围和精度的差压测量。

当使用单晶硅差压变送器进行实际应用时，需要根据被测介质的特性和测量要求来选择合适的量程。

如果被测介质的压力差较小，可以选择较小的量程，以提高测量的分辨率和精度。

而如果被测介质的压力差较大，需要选择较大的量程来确保测量的准确性和可靠性。

还需要注意的是，在使用单晶硅差压变送器时要避免超出其量程范围，以免损坏传感器或导致测量结果不准确。

如果超过了量程范围，可以考虑使用大量程的差压变送器或采取合适的压力分压装置来进行测量。

单晶硅差压变送器的量程是根据满量程压力和量程比来确定的，可以根据实际需求进行选择和调整。

在选择量程时需要考虑被测介质的压力范围和测量精度，合理选择量程可以提高测量的准确性和可靠性。

CH361系列智能单晶硅变送器使 用 手 册福建上润精密仪器有限公司FU JIAN WIDE PLUS PRECISION INSTRUMENTS CO.,LTDNO:CHY005140822CANS C001-Q CANS C001-E CANS C001-SOPERATING MANUAL警 告●请注意包装上的警告标志！●禁止被测介质结冰，否则将损坏传感器！●只有合格或经授权的人员才能从事变送器的安装、气连接、使用和维护。

合格人员指从事变送器或类似设备的装配、电气连接、使用和操作等有经验的人员，并持有从事这类工作的合格证书或持有电路、高压和腐蚀性介质的安全性工程标准操作维护装置或设备的培训、指导或授权书。

●持有按照安全工程标准，维护和使用安全系统的培训、指导证书。

●为了您的安全，我们提醒您注意：在电气连接时，只可使用绝缘强度符合要求的工具。

●此外,必须遵守有关电气安装施工和运行的相关安全规定。

对于防爆变送器，应遵守与防爆有关的规程和推荐标准。

本变送器能在高压和腐蚀性介质的场合下运行。

如处理不当，可能会造成严重的人员伤害或材料损坏。

变送器供其它国家使用时，必须遵守相关的国家规定。

●设备的供电必须同电网电压双重绝缘或加强绝缘隔离。

目 录一、工作原理 (1)1.1基本工作原理框图 (1)1.2智能变送器工作原理 (1)二、规格 (2)2.1性能指标 (2)2.2功能指标 (2)2.3温度极限 (3)2.4机械性能指标 (4)三、标定 (5)3.1 菜单显示 (5)3.2调整零位与量程 (5)3.3 现场PV值清零 (5)3.4 HART智能变送器组态软件 (5)3.5 变送器参数设置流程： (6)3.6仪表和通讯器连接说明 (6)四、防爆使用说明 (7)4.1防爆标志含义 (7)4.2防爆使用注意事项说明 (7)五、CH361型部件分解图 (9)六、易损件 (10)七、安装 (10)7.1 变送器外部接线图 (10)7.2 开箱和产品成套性 (12)7.3 运输和贮存 (12)7.4 订货须知 (12)八、选型 (13)九、一体化阀组组件尺寸图 (19)一、工作原理1.1基本工作原理框图本节叙述CH361系列智能变送器的基本工作原理框图，如图1-1所示图1-1 工作原理方块图1.2智能变送器工作原理CH361系列智能变送器工作原理变送器由传感器和信号处理电路组成。

关于差压变送器的选择差压变送器是一种广泛应用于工业自动化控制领域的传感器。

在流量、液位、温度、湿度等测量过程中都有着重要的作用。

随着科技的发展，差压变送器已经成为现代化工业自动化控制中不可或缺的一个重要部分。

但是在选择差压变送器的时候，应该注意哪些因素呢？工作环境首先，工作环境是选择差压变送器的首要因素。

不同的工作环境可能会对差压变送器的性能造成不同的影响。

在高温和低温环境中，需要选择耐高温和耐低温的差压变送器。

在潮湿的环境中，需要选择防潮的差压变送器。

在酸碱等特殊环境中，需要选择耐腐蚀的差压变送器。

测量范围其次，测量范围是选择差压变送器的另一个重要因素。

差压变送器的测量范围需要与实际测量的差压范围相匹配。

如果差压变送器的测量范围小于实际测量的差压范围，那么将无法获得准确的测量结果。

如果差压变送器的测量范围过大，会浪费资源并降低测量精度。

精度要求根据实际应用需求，需要选择精度符合要求的差压变送器。

差压变送器的精度是指其输出值与实际测量值之间的差别。

精度要求高的场合需要选择精度高的差压变送器，而精度要求低的场合则可以选择精度一般的差压变送器。

响应速度响应速度是描述差压变送器对于输入信号的反应时间，这个影响因素对于测量液位、流量等快速变化参数至关重要。

需要根据实际测量的需要选择合适的响应速度。

输出信号类型差压变送器的输出信号种类常见包括模拟信号、数字信号以及电信号等。

模拟信号适用于使用模拟输入的控制系统；数字信号适用于PLC等数字控制系统；电信号适用于长距离传输或直接接通互联网等。

供电方式差压变送器一般依靠供电来保证其正常工作，一般分为外部供电和自供电两种方式。

外部供电适用于电源稳定、可靠可控的场合；自供电适用于场地环境复杂、电源供应不稳定的场合。

结论差压变送器在工业自动化控制领域的应用非常广泛，选择合适的差压变送器有助于提高系统的准确性和稳定性。

需要综合考虑工作环境、测量范围、精度要求、响应速度、输出信号类型以及供电方式等因素进行选择，从而满足实际测量的需求。

eja变送器百科名片DPharp EJA差压压力变送器（Differential Pressure/Pressure high accuracy resomamt sensor pressure transmitter）是由日本横河电机株式会社于94年最新开发的高性能智能式差压、压力变送器，采用了世界上最先进的单晶硅谐振式传感器技术，自投放市场以来，以其优良的性能受到客户好评。

目录基本信息主要特点工作原理选型介绍基本信息EJA在DPharp EJ变送器基础上实现了以下设计目标：1、除保证高精度外，还实现了静压、温度等环境影响极小的高性能。

2、可长期连续使用的高可靠性。

3、小型、轻量，使其有受安装场所的限制，可自由安装。

4、采用了微型计算机技术，具有完整的自诊断功能和通讯功能。

5、开发时重视零点的稳定性，提高了维护效率。

DPharp EJA变送器的开发获得了日本产业社会最高奖—大河内纪念奖和由桥本龙太郎颁发的优质产品奖，并通过美国、英国、法国、德国、俄罗斯、中国等先进国家的多种安全认证。

重庆横河川仪有限公司（CYS）由日本横河电机株式会社与重庆川仪总厂有限公司共同出资1420万美元于1995年创立，本着以“质量第一，开拓精神，社会贡献”的企业理念，在短短几年内迅速崛起，现年产销EJA智能变送器12万台，产品销量持续快速增长，已成为中国最大、最先进的变送器企业。

EJA智能变送器采用日本横河电机开发的单晶硅谐振式传感器技术，是目前世界上最先进的变送器，自进入中国市场，深受广大用户的青睐，是变送器领域最具活力的名牌产品。

CYS作为日本横河电机EJA智能变送器全球三大生产基地之一，以ISO9000质量保证体系与日本横河电机5M质量管理方式相结合，采用其先进的制造工艺和高新设备，确保CYS制品与日本制品同一品质，推向市场后，也深得中国客户的好评，并于97年5月获取中国电力部进入200MW、300MW、600MW机组的认证书和中国化工部及石油部门的认证书。

单晶硅压力变送器差压变送器如何实现高稳定性
首先，材料的选择非常关键。

单晶硅材料具有优异的物理特性，如高抗腐蚀性、高温稳定性和低温漂移等。

因此，选择高质量的单晶硅材料作为压力变送器的感应元件是实现高稳定性的首要条件。

其次，制造工艺的精确控制也对实现高稳定性起到重要作用。

在制造过程中，需要保证单晶硅片的纯度、晶格结构和加工精度等要求。

尤其是在制作传感器腔体和微电极结构时，需要使用高精度的切割、压合和温度控制等工艺，以避免材料的缺陷和应力的积累。

其次，电路设计也是实现高稳定性的重要因素之一、传感器的输出信号通常非常微弱，容易受到环境干扰和电磁噪声的影响。

因此，在电路设计中需要采取一系列的抗干扰措施，如差分测量、滤波和屏蔽等。

同时，还需要对传感器的输出信号进行放大、线性化以及温度补偿等处理，以保证输出信号的准确性和稳定性。

最后，应用环境的合理选择也对实现高稳定性有重要影响。

由于单晶硅压力变送器和差压变送器通常用于恶劣的工业环境，如高温、高压和腐蚀等。

因此，在应用环境的选择和设计中，需要考虑到工作温度范围、压力范围和介质的特性等因素，以避免环境因素对传感器的影响。

综上所述，单晶硅压力变送器和差压变送器要实现高稳定性，需要从材料选择、制造工艺、电路设计和应用环境等多个方面进行优化。

只有在这些方面都做到精确控制和合理设计，才能保证传感器的输出信号稳定可靠，满足工业生产对压力测量的要求。
