西森单晶硅压力变送器原理

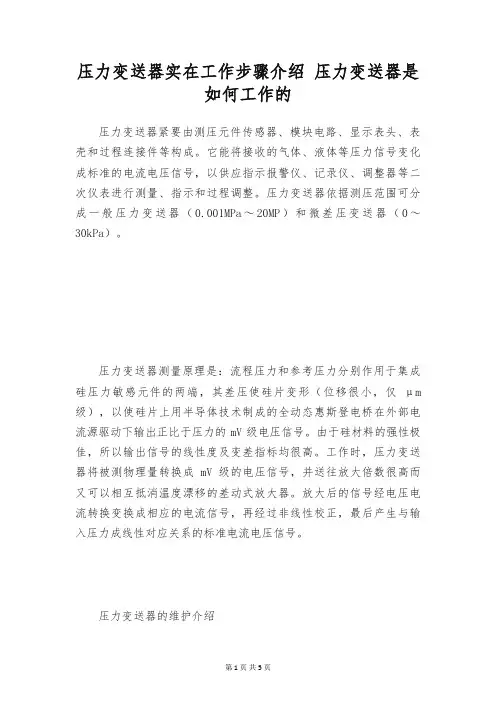

压力变送器实在工作步骤介绍压力变送器是如何工作的压力变送器紧要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等构成。

它能将接收的气体、液体等压力信号变化成标准的电流电压信号，以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。

压力变送器依据测压范围可分成一般压力变送器（0.001MPa～20MP）和微差压变送器（0～30kPa）。

压力变送器测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm 级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。

由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。

工作时，压力变送器将被测物理量转换成 mV级的电压信号，并送往放大倍数很高而又可以相互抵消温度漂移的差动式放大器。

放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。

压力变送器的维护介绍压力变送器的故障处理，是压力变送器维护保养的另外一部分紧要内容。

压力变送器的常见故障，包括压力变送器表头读数不准、变送器输出电流为零、变送器对所施加的压力变化没有响应等。

维护：1、检查安装孔的尺寸：假如安装孔的尺寸不合适，传感器在安装过程中，其螺纹部分就很简单受到磨损。

这不仅会影响设备的密封性能；而且使压力传感器不能充分发挥作用，甚至还可能产生安全隐患。

只有合适的安装孔才能够避开螺纹的磨损（螺纹工业标准1/2—20 UNF 2B），通常可以接受安装孔测量仪对安装孔进行检测，以做出适当的调整。

2、保持安装孔的清洁：保持安装孔的清洁并防止熔料堵塞对保证设备的正常运行来说特别紧要。

在挤出机被清洁之前，全部的压力传感器都应当从机筒上拆除以避开损坏。

在拆除传感器时，熔料有可能流入到安装孔中并硬化，假如这些残余的熔料没有被去除，当再次安装传感器时就可能造成其顶部受损。

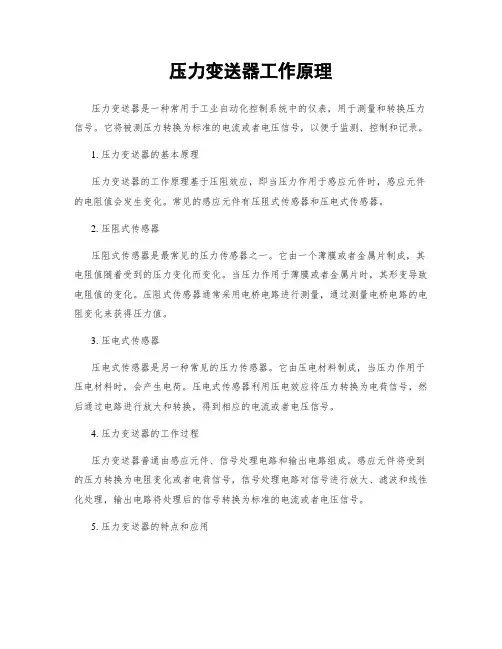

压力变送器工作原理压力变送器是一种常用于工业自动化控制系统中的仪表，用于测量和转换压力信号。

它将被测压力转换为标准的电流或者电压信号，以便于监测、控制和记录。

1. 压力变送器的基本原理压力变送器的工作原理基于压阻效应，即当压力作用于感应元件时，感应元件的电阻值会发生变化。

常见的感应元件有压阻式传感器和压电式传感器。

2. 压阻式传感器压阻式传感器是最常见的压力传感器之一。

它由一个薄膜或者金属片制成，其电阻值随着受到的压力变化而变化。

当压力作用于薄膜或者金属片时，其形变导致电阻值的变化。

压阻式传感器通常采用电桥电路进行测量，通过测量电桥电路的电阻变化来获得压力值。

3. 压电式传感器压电式传感器是另一种常见的压力传感器。

它由压电材料制成，当压力作用于压电材料时，会产生电荷。

压电式传感器利用压电效应将压力转换为电荷信号，然后通过电路进行放大和转换，得到相应的电流或者电压信号。

4. 压力变送器的工作过程压力变送器普通由感应元件、信号处理电路和输出电路组成。

感应元件将受到的压力转换为电阻变化或者电荷信号，信号处理电路对信号进行放大、滤波和线性化处理，输出电路将处理后的信号转换为标准的电流或者电压信号。

5. 压力变送器的特点和应用压力变送器具有精度高、稳定性好、响应快、抗干扰能力强等特点。

它广泛应用于工业过程控制、仪表仪器、自动化设备等领域。

常见的应用包括压力测量、液位测量、流量测量等。

6. 压力变送器的选型和安装在选择压力变送器时，需要考虑被测介质的性质、测量范围、工作温度、精度要求等因素。

安装时，应注意避免振动和冲击，保证传感器与被测介质的接触良好，并避免介质对传感器产生腐蚀或者损坏。

7. 压力变送器的维护和校准为确保压力变送器的准确性和可靠性，需要定期进行维护和校准。

维护工作包括清洁传感器、检查电路连接等；校准工作可通过与标准压力源比对来进行。

总结：压力变送器是一种常用的工业仪表，通过将压力转换为电流或者电压信号，实现对压力的测量、控制和记录。

压力变送器工作原理压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。

它能够将被测压力信号转换为标准的电流信号或电压信号，以便于监测、控制和记录。

1. 压力变送器的基本原理压力变送器的基本原理是利用力的传递和变换来实现压力的测量和转换。

它由感应元件、变送器和电路组成。

感应元件：压力变送器的感应元件通常采用压阻式或电容式传感器。

压阻式传感器是通过压阻材料的电阻值与压力之间的关系来实现压力测量的。

电容式传感器则是通过测量电容值与压力之间的关系来实现压力测量的。

这些感应元件能够将压力信号转换为电阻值或电容值。

变送器：变送器是压力变送器的核心部件，它负责将感应元件转换的电阻值或电容值转换为标准的电流信号或电压信号。

变送器通常采用电桥或电容变送器来实现。

电桥变送器是通过调节电桥的电阻值来实现电流信号的输出。

电容变送器则是通过调节电容值来实现电压信号的输出。

电路：电路是压力变送器的控制和处理部分，它可以根据需要对信号进行放大、滤波、线性化等处理。

电路还可以根据用户的要求进行输出信号的调节和校准。

2. 压力变送器的工作过程压力变送器的工作过程可以分为以下几个步骤：(1) 压力传感：被测介质的压力作用在感应元件上，使其发生变化。

(2) 信号转换：感应元件将压力信号转换为电阻值或电容值。

(3) 信号处理：电路对感应元件输出的信号进行放大、滤波、线性化等处理。

(4) 信号输出：经过处理后的信号被转换为标准的电流信号或电压信号，以便于监测、控制和记录。

3. 压力变送器的特点和应用压力变送器具有以下特点：(1) 高精度：压力变送器能够提供高精度的压力测量和转换。

(2) 宽测量范围：压力变送器可以适应不同的压力范围，从几毫巴到几百兆帕。

(3) 良好的稳定性：压力变送器具有良好的长期稳定性和重复性。

(4) 耐用性强：压力变送器通常采用不锈钢等材料制作，具有良好的耐腐蚀性和耐高温性。

(5) 易于安装和维护：压力变送器具有简单的结构和便于安装的特点，同时也易于维护和保养。

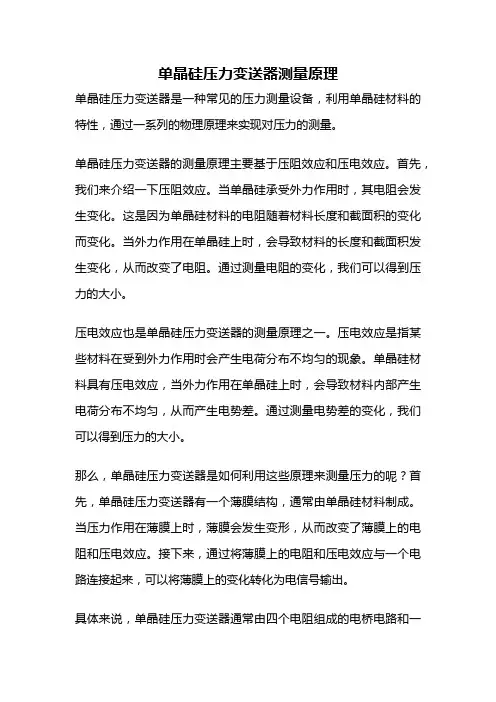

单晶硅压力变送器测量原理单晶硅压力变送器是一种常见的压力测量设备，利用单晶硅材料的特性，通过一系列的物理原理来实现对压力的测量。

单晶硅压力变送器的测量原理主要基于压阻效应和压电效应。

首先，我们来介绍一下压阻效应。

当单晶硅承受外力作用时，其电阻会发生变化。

这是因为单晶硅材料的电阻随着材料长度和截面积的变化而变化。

当外力作用在单晶硅上时，会导致材料的长度和截面积发生变化，从而改变了电阻。

通过测量电阻的变化，我们可以得到压力的大小。

压电效应也是单晶硅压力变送器的测量原理之一。

压电效应是指某些材料在受到外力作用时会产生电荷分布不均匀的现象。

单晶硅材料具有压电效应，当外力作用在单晶硅上时，会导致材料内部产生电荷分布不均匀，从而产生电势差。

通过测量电势差的变化，我们可以得到压力的大小。

那么，单晶硅压力变送器是如何利用这些原理来测量压力的呢？首先，单晶硅压力变送器有一个薄膜结构，通常由单晶硅材料制成。

当压力作用在薄膜上时，薄膜会发生变形，从而改变了薄膜上的电阻和压电效应。

接下来，通过将薄膜上的电阻和压电效应与一个电路连接起来，可以将薄膜上的变化转化为电信号输出。

具体来说，单晶硅压力变送器通常由四个电阻组成的电桥电路和一个压电传感器组成。

当压力作用在压电传感器上时，压电传感器会引起电桥电路中电阻的变化。

通过测量电桥电路的电阻变化，我们可以得到压力的大小。

同时，压电传感器也可以将压力转化为电势差，通过测量电势差的变化，我们也可以得到压力的大小。

需要注意的是，单晶硅压力变送器在测量压力时需要与外界隔离，以免受到其他因素的干扰。

同时，为了提高测量的准确性，单晶硅压力变送器还需要进行温度补偿和线性化处理。

总的来说，单晶硅压力变送器利用压阻效应和压电效应来测量压力，通过测量电阻和电势差的变化，可以得到压力的大小。

它具有灵敏度高、精度高、稳定性好等优点，被广泛应用于工业控制、仪器仪表等领域。

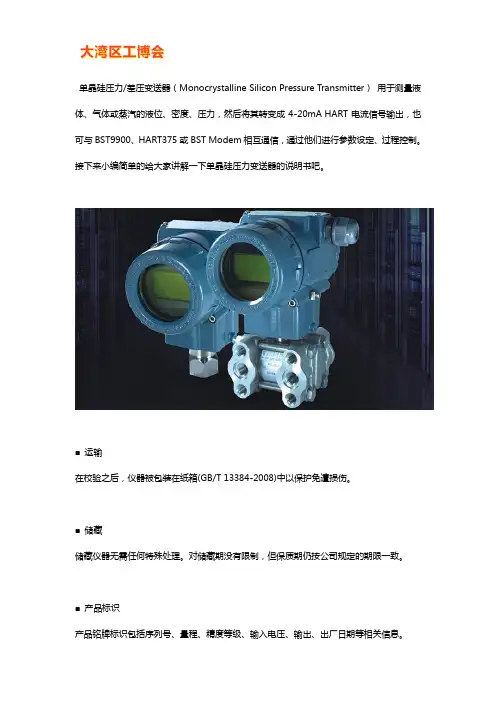

单晶硅压力/差压变送器（Monocrystalline Silicon Pressure Transmitter）用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4-20mA HART电流信号输出，也可与BST9900、HART375或BST Modem相互通信，通过他们进行参数设定、过程控制。

接下来小编简单的给大家讲解一下单晶硅压力变送器的说明书吧。

■运输在校验之后，仪器被包装在纸箱(GB/T 13384-2008)中以保护免遭损伤。

■储藏储藏仪器无需任何特殊处理。

对储藏期没有限制，但保质期仍按公司规定的期限一致。

■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。

重要:查询时务必提供仪表序列号。

■压力（绝压）变送器工作原理压力变送器包括主单元和辅助单元两个功能单元。

主单元包括传感器和过程连接，工作原理如下：过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力, 测量膜片的一端接大气（用于表压测量）或真空（用于绝压测量）。

当所测压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化。

该输出电压与压力变化成正比，再由适配单元和放大器转化成一标准化信号输出。

图1■差压变送器工作原理差压变送器包括主单元和辅助单元两个功能单元。

主单元包括传感器和过程连接，工作原理如下：传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。

绝传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。

差压传感器的负压侧与传感器膜盒的低压腔相连。

当所测的差压力通过隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。

该输出电压与压力变化成正比，再由适配单元和放大器转化成一标准化信号输出。

图2警告：为了确保操作员以及工厂的安全，务必由经过培训的人员按照型号的技术数据进行安装！■安装变送器显示壳体可以相对传感器旋转约360°，而不影响性能和内部配线。

压力变送器的作用和工作原理压力变送器是一种常见的工业自动化仪表，它在工业生产中起着重要的作用。

本文将从作用和工作原理两个方面对压力变送器进行介绍。

一、作用压力变送器的主要作用是将被测介质的压力信号转换成标准的电信号输出，以实现对压力的测量和控制。

它常被应用在石油、化工、电力、冶金等领域，广泛用于压力的监测、控制和调节。

压力变送器可以实现压力的测量。

它能够将介质的压力转换成电流、电压信号，通过这些信号可以准确地测量出介质的压力数值。

这对于工业生产来说非常重要，能够及时监测压力的变化，保证生产过程的安全和稳定。

压力变送器还可以实现压力的控制。

通过将变送器与控制系统连接，可以根据压力变送器输出的信号来控制阀门、泵等设备的工作状态，从而实现对压力的控制。

这对于一些需要保持稳定压力的系统来说尤为重要，能够保证系统的正常运行。

压力变送器还可以实现压力的调节。

通过调节压力变送器的量程和灵敏度，可以改变输出信号的范围和精度，从而实现对压力的调节。

这对于一些需要调整压力范围的系统来说非常有用，能够满足不同应用场景的需求。

二、工作原理压力变送器的工作原理基于压阻效应和电桥原理。

其内部通常包含感应元件（如压阻片）、补偿元件（如温度补偿器）、电桥电路、放大器等部分。

当被测介质的压力作用在压阻片上时，会引起压阻片电阻值的变化。

这是因为压阻片材料的特性，当受到外力作用时，会导致其电阻值随之发生变化。

压阻片的电阻值变化与压力呈线性关系，即压力越大，电阻值变化越大。

压力变送器内部的电桥电路会测量压阻片的电阻值变化，并将其转换成电信号输出。

电桥电路通常由几个电阻和一个电源组成，通过调节电桥电路的电阻比例，可以使输出信号与压力的变化成正比。

为了提高输出信号的稳定性和精度，压力变送器通常还会配备放大器。

放大器可以放大电桥输出的微弱信号，使其变得更容易被测量和处理。

通过放大器的作用，压力变送器可以输出标准的电流信号（如4-20mA）或电压信号（如0-10V），以供后续的测量和控制。

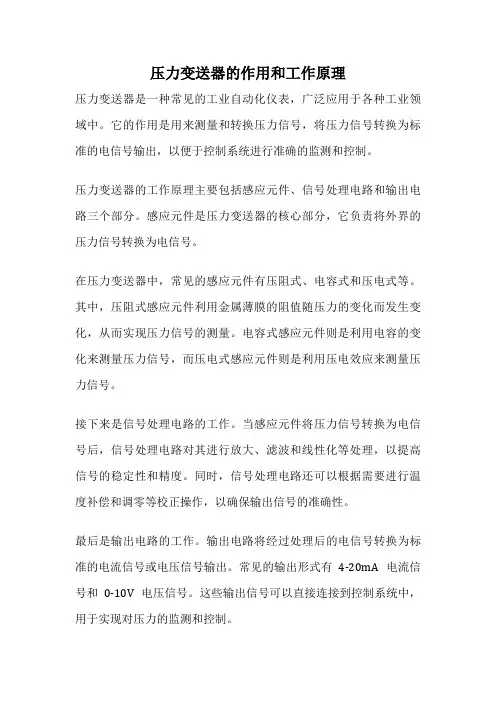

压力变送器的作用和工作原理压力变送器是一种常见的工业自动化仪表，广泛应用于各种工业领域中。

它的作用是用来测量和转换压力信号，将压力信号转换为标准的电信号输出，以便于控制系统进行准确的监测和控制。

压力变送器的工作原理主要包括感应元件、信号处理电路和输出电路三个部分。

感应元件是压力变送器的核心部分，它负责将外界的压力信号转换为电信号。

在压力变送器中，常见的感应元件有压阻式、电容式和压电式等。

其中，压阻式感应元件利用金属薄膜的阻值随压力的变化而发生变化，从而实现压力信号的测量。

电容式感应元件则是利用电容的变化来测量压力信号，而压电式感应元件则是利用压电效应来测量压力信号。

接下来是信号处理电路的工作。

当感应元件将压力信号转换为电信号后，信号处理电路对其进行放大、滤波和线性化等处理，以提高信号的稳定性和精度。

同时，信号处理电路还可以根据需要进行温度补偿和调零等校正操作，以确保输出信号的准确性。

最后是输出电路的工作。

输出电路将经过处理后的电信号转换为标准的电流信号或电压信号输出。

常见的输出形式有4-20mA电流信号和0-10V电压信号。

这些输出信号可以直接连接到控制系统中，用于实现对压力的监测和控制。

通过上述的工作原理可知，压力变送器的作用是将压力信号转换为标准的电信号输出，以便于控制系统对压力进行监测和控制。

它在工业自动化过程中起到了非常重要的作用。

压力变送器的应用范围非常广泛，几乎涉及到所有需要测量和控制压力的领域。

例如，它可以应用于工业生产中的流体控制系统，用于监测和控制各种管道中的压力变化；在石油化工行业中，它可以用于测量储罐内的压力，以确保安全生产；在航空航天领域，它可以用于测量飞机发动机中的压力，以确保发动机的正常运行。

压力变送器作为一种重要的工业自动化仪表，通过将压力信号转换为电信号输出，实现了对压力的准确测量和控制。

它的工作原理包括感应元件、信号处理电路和输出电路三个部分，通过这些部分的协同工作，实现了对压力信号的高精度转换和输出。

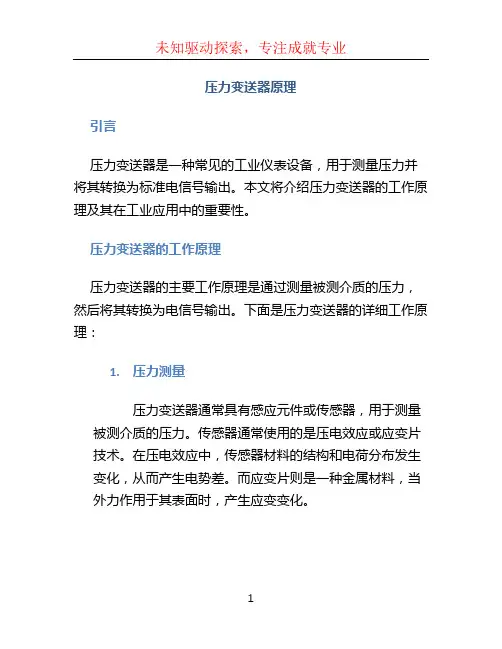

压力变送器原理引言压力变送器是一种常见的工业仪表设备，用于测量压力并将其转换为标准电信号输出。

本文将介绍压力变送器的工作原理及其在工业应用中的重要性。

压力变送器的工作原理压力变送器的主要工作原理是通过测量被测介质的压力，然后将其转换为电信号输出。

下面是压力变送器的详细工作原理：1.压力测量压力变送器通常具有感应元件或传感器，用于测量被测介质的压力。

传感器通常使用的是压电效应或应变片技术。

在压电效应中，传感器材料的结构和电荷分布发生变化，从而产生电势差。

而应变片则是一种金属材料，当外力作用于其表面时，产生应变变化。

2.信号转换压力变送器将被测介质的压力信号转换为标准电信号输出，通常使用将模拟信号转换为数字信号的技术。

这种转换通常涉及使用一个模数转换器（ADC）将连续的模拟信号转换为离散的数字信号。

3.温度补偿压力变送器还需要考虑介质的温度对压力测量的影响。

因为温度变化会导致传感器材料的弹性模量发生变化，从而引起压力测量的误差。

为了解决这个问题，压力变送器通常配备了温度传感器，并使用温度补偿技术来校正压力测量值。

4.压力输出压力变送器将转换后的电信号输出，通常以标准的电流信号（如4-20 mA）或电压信号（如0-5 V）形式输出。

这些标准信号可方便地连接到控制系统或数据采集系统进行后续处理。

压力变送器的工业应用压力变送器在工业领域有广泛的应用，以下是一些常见的应用场景：1.石油和化工行业压力变送器广泛应用于石油和化工行业中的压力测量和控制过程。

它们可以用于监测管道中的流体压力，并将其传输到监测中心或自动化系统。

2.能源行业在能源行业，压力变送器常用于监测蒸汽、气体或液体的压力。

它们可以帮助保持系统的安全运行，并提供数据支持进行系统优化。

3.自动化控制压力变送器是自动化控制系统中重要的组成部分。

它们通过测量和控制压力对系统的性能和稳定性起关键作用。

4.汽车制造压力变送器在汽车制造中广泛应用于发动机和制动系统的压力监测。

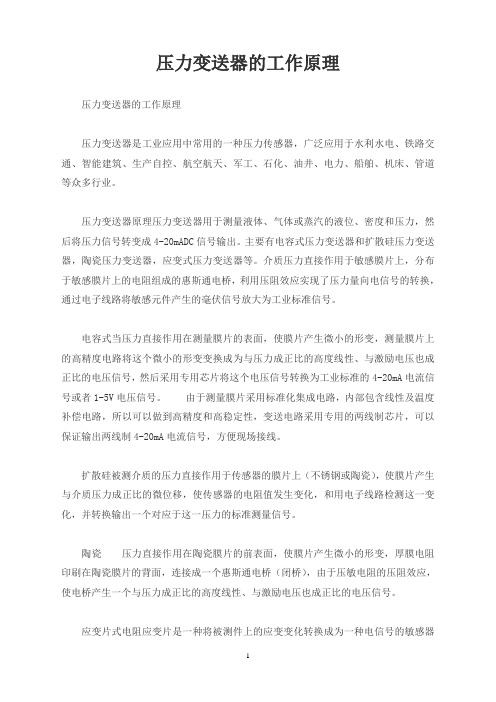

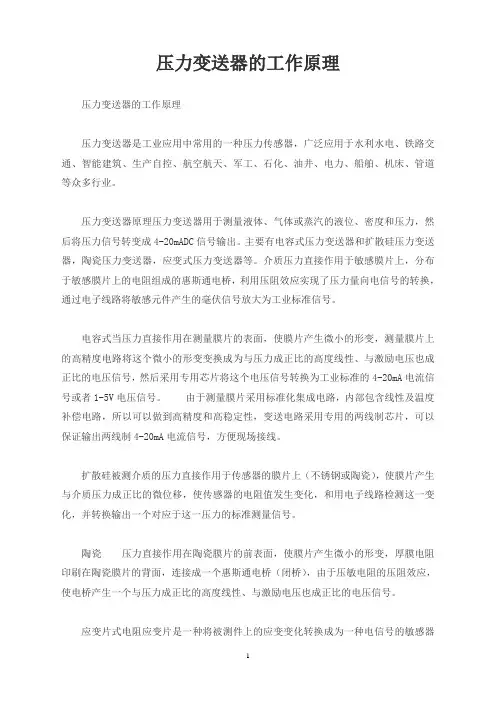

压力变送器的工作原理压力变送器的工作原理压力变送器是工业应用中常用的一种压力传感器，广泛应用于水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力变送器原理压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4-20mADC信号输出。

主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。

介质压力直接作用于敏感膜片上，分布于敏感膜片上的电阻组成的惠斯通电桥，利用压阻效应实现了压力量向电信号的转换，通过电子线路将敏感元件产生的毫伏信号放大为工业标准信号。

电容式当压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。

由于测量膜片采用标准化集成电路，内部包含线性及温度补偿电路，所以可以做到高精度和高稳定性，变送电路采用专用的两线制芯片，可以保证输出两线制4-20mA电流信号，方便现场接线。

扩散硅被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。

陶瓷压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。

应变片式电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。

它是压阻式应变变送器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

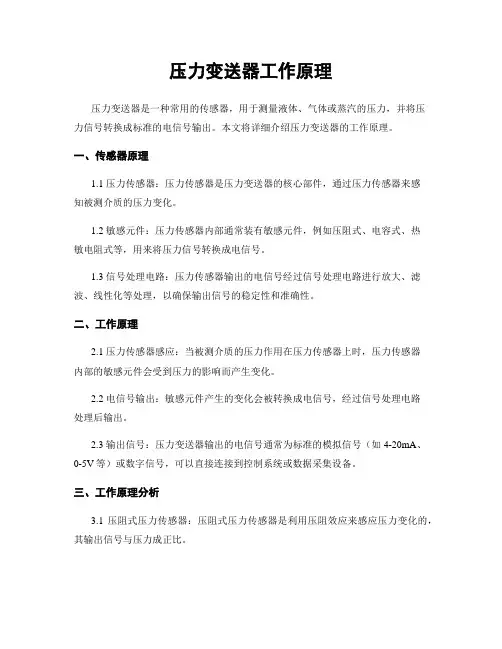

压力变送器工作原理压力变送器是一种常用的传感器，用于测量液体、气体或蒸汽的压力，并将压力信号转换成标准的电信号输出。

本文将详细介绍压力变送器的工作原理。

一、传感器原理1.1 压力传感器：压力传感器是压力变送器的核心部件，通过压力传感器来感知被测介质的压力变化。

1.2 敏感元件：压力传感器内部通常装有敏感元件，例如压阻式、电容式、热敏电阻式等，用来将压力信号转换成电信号。

1.3 信号处理电路：压力传感器输出的电信号经过信号处理电路进行放大、滤波、线性化等处理，以确保输出信号的稳定性和准确性。

二、工作原理2.1 压力传感器感应：当被测介质的压力作用在压力传感器上时，压力传感器内部的敏感元件会受到压力的影响而产生变化。

2.2 电信号输出：敏感元件产生的变化会被转换成电信号，经过信号处理电路处理后输出。

2.3 输出信号：压力变送器输出的电信号通常为标准的模拟信号（如4-20mA、0-5V等）或数字信号，可以直接连接到控制系统或数据采集设备。

三、工作原理分析3.1 压阻式压力传感器：压阻式压力传感器是利用压阻效应来感应压力变化的，其输出信号与压力成正比。

3.2 电容式压力传感器：电容式压力传感器利用电容的变化来感应压力变化，其输出信号与压力成反比。

3.3 热敏电阻式压力传感器：热敏电阻式压力传感器利用热敏电阻的温度变化来感应压力变化，其输出信号与压力成正比。

四、应用领域4.1 工业自动化：压力变送器在工业自动化领域广泛应用，用于监测管道、容器等设备的压力变化。

4.2 石油化工：在石油化工行业，压力变送器用于监测油气管道、储罐等设备的压力情况。

4.3 汽车工业：汽车领域中，压力变送器被广泛应用于发动机、变速箱等部件的压力监测。

五、总结5.1 压力变送器是一种重要的传感器设备，通过测量压力变化实现对被测介质的监测和控制。

5.2 不同类型的压力传感器采用不同的工作原理，可以根据具体应用场景选择合适的压力变送器。

BST9900T-RG纳米单晶硅智能直连式远传压力变送器BST9900T-RA纳米单晶硅智能直连式远传绝压变送器1、应用BST9900T-RG/RA的膜盒是用于防止管道内介质直接进入变送器的压力传感器组件中，通过变送器之间采用硅油等填充液传递压力。

BST9900T-RG/RA纳米单晶硅智能直连式远传压力变送器/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。

BST9900T-RG/RA也可与HART375或BST Modem 相互通信，通过它们进行参数设定、过程监控等。

BST9900T-RG/RA的测量范围（未迁移时）为0-6kPa～25MPa，远传法兰的额定压力分别为：1.6 / 4MPa、6.4MPa、10MPa、150psi、300psi 或600psi。

2、工作原理与结构BST9900T-RG/RA纳米单晶硅智能直连式远传压力/绝压变送器结构上由BST9900T-GP/AP 和经焊接安装的带毛细管远传法兰组成。

其工作原理与BST9900T-GP/AP相同（参见BST9900T-GP/AP纳米单晶硅智能直连式压力变送器/绝压变送器技术规格书），只是压力传递路径略有不同：作用在远传法兰侧的压力，首先经远传法兰上的膜片和填充液，再经毛细管，最后到达测量传感器的测量端。

3、输入测量参数：表压、绝压、液位测量范围BST9900T-RG：下限值：-100%URL起（连续可调）上限值：至+100%URL（连续可调） BST9900T-RA：下限值：0～100%URL起（连续可调）上限值：至+100%URL（连续可调） 量程表1量程代码与量程范围关系对照表表2远传法兰与最小量程关系对照表BST9900T-RG/RA纳米单晶硅智能直连式远传压力变送器/绝压变送器的最小量程应为表1和表2中最小量程的较大值。

调节的量程不得小于最小量程。

其最大量程应为变送器本体最大量程与远传法兰额定压力两者的最小值。

压力变送器的作用和原理是什么?一般的压力变送器主要由测压元件传感器(也称作压力传感器)、测量电路和过程连接件三部分组成。

可分成一般压力变送器(0.001MPa～35MPa)和微差压变送器(0～1.5kPa)，负压变送器三种. 压力变送器的主要作用把压力信号传到电子设备，进而在计算机显示压其原理大致是：将水压这种压力的力学信号转变成电流(4-20mA)这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。

所以，变送器输出的电压或电流随压力增大而增大，由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

扩展资料：电容式压力变送器工作原理当压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这个电压信号转换为工业标准的4-2OmA电流信号或者1-5V电压信号。

由于测量膜片采用标准话集成电路，内部包含线性及温度补偿电路，所以可以做到高精度和高稳定性，变送电路采用专用的两线制芯片，可以保证输出两线制4-2OmA电流信号，方便现场接线。

扩散硅压力变送器工作原理被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。

陶瓷压力变送器工作原理压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。

压力变送器工作原理压力变送器是一种常用的工业自动化仪表，用于测量和转换压力信号。

它将被测压力转换为标准的电信号输出，以便于监测、控制和记录压力变化。

下面将详细介绍压力变送器的工作原理。

1. 压力传感器压力变送器的核心部件是压力传感器。

压力传感器通常采用金属弹性元件，如膜片或者弹簧，其受到被测介质压力的作用而发生形变。

当介质压力变化时，弹性元件的形变也会相应变化，从而使得电阻、电容、电感等传感元件的参数发生变化。

2. 信号转换压力传感器通过信号转换电路将压力信号转换为标准的电信号输出。

信号转换电路通常包括放大电路、滤波电路和线性化电路。

放大电路用于放大传感器输出的微弱信号，以提高信号的可靠性和稳定性。

滤波电路用于滤除噪声干扰，确保输出信号的准确性。

线性化电路则用于将非线性的传感器输出信号转换为线性的电信号输出。

3. 输出方式压力变送器的输出方式主要有摹拟输出和数字输出两种形式。

摹拟输出通常是指4-20mA电流信号或者0-10V电压信号，可以直接连接到PLC、DCS等控制系统进行数据采集和处理。

数字输出通常是指RS485、Modbus等通信协议，可以与计算机或者上位机进行通信，实现远程监测和控制。

4. 温度补偿由于温度的变化会对压力传感器的性能产生影响，因此压力变送器通常会进行温度补偿。

温度补偿可以通过在传感器中加入温度传感器，并通过温度传感器的输出信号进行修正，以保证输出信号的准确性和稳定性。

5. 安全性和可靠性压力变送器在工业现场通常会面临恶劣的工作环境，如高温、高压、腐蚀等。

因此，良好的安全性和可靠性是压力变送器的重要特点。

良好的安全性可以通过采用防爆、防腐蚀等特殊设计和材料来实现。

可靠性则需要通过严格的质量控制和可靠性测试来保证。

6. 应用领域压力变送器广泛应用于各个行业，如石油化工、电力、钢铁、制药、食品等。

它们可以用于测量液体、气体等介质的压力，并将压力信号转换为标准的电信号输出，供控制系统进行监测和控制。

单晶硅压力变送器原理单晶硅压力变送器原理压力变送器是一种广泛应用于工业自动化控制系统中的传感器，它能够将被测压力转换为标准信号输出，从而实现对被测物理量的控制和调节。

目前，应用广泛的压力变送器有瓦片式、电容式和单晶硅式三种，其中单晶硅压力变送器技术相对成熟，使用量也相对较大。

本文将对单晶硅压力变送器的工作原理、结构和应用进行介绍。

工作原理单晶硅压力变送器的核心部分是压电传感器芯片，其原理是基于晶体压电效应。

当压电传感器芯片表面受到压力时，晶体中的电荷平衡被打破，产生一个电荷不平衡区域，这个区域沿晶体的厚度方向形成一个电场，电场强度与应变大小成正比，从而产生一定的电信号输出。

单晶硅压力传感器将晶体和电子学技术相结合，将晶体用作传感器感受压力，然后将感测信号转换为电信号，通过电子学技术处理后输出为标准信号给控制器使用。

通过测量电信号的大小可以反推出压力的大小。

结构单晶硅式压力变送器的压电传感器芯片通常由硅晶圆和芯片加工工艺组成，在硅晶圆上制成一条“Ｕ”形的弯曲构件，其颈部为感应区域。

压力传感器的结构示意图如下：当芯片的感应区受到压力时，晶体中的电荷平衡被打破，电子将会在输出电极上和感应电极上产生带电的电荷，即感应电荷，由于这种电荷会导致输出压极电压的变化，因此测量输出电压的变化可以推算出压力变化。

应用单晶硅式压力变送器广泛应用于航空、航天、铁路、汽车、石油、化工及各种压力检测和测量领域，它的主要特点是高精度、高分辨率、高灵敏度和高可靠性。

它可以在高温和低温环境下工作，与通用电气传感器相比，具有更优异的稳定性和抗干扰性能。

单晶硅压力变送器是一种非常重要的传感器，在自动化控制领域的应用非常广泛，随着科技的不断发展，单晶硅压力变送器技术会越来越成熟，应用领域也会越来越广泛。

单晶硅压力变送器的优点1. 高精度：单晶硅压力传感器可以测量极小的压力变化，具有很高的精度；2. 高分辨率：单晶硅压力变送器具有高分辨率的特点，可以测量微小的压力变化；3. 高灵敏度：单晶硅压力传感器具有非常高的灵敏度，可以感知到微小的振动或变形；4. 高可靠性：单晶硅压力变送器具有很高的可靠性，可以长时间稳定地工作，在恶劣的环境下也不易受到影响；5. 可靠性高：传感器内部使用晶体共振器和降噪电路，可以最大程度地减少外部干扰。

压力变送器原理
压力变送器是一种常用的工业自动化设备，它可以将液体或气体的压力信号转化为标准信号输出，用于监测、控制和调节生产过程中的压力参数。

压力变送器的工作原理主要是基于弹性元件的变形与压阻效应来实现的。

当受测压力作用于弹性元件上时，会使其发生弹性变形，产生相应的电信号输出。

这些信号经过一定的放大、滤波和线性化处理后，可以转化为标准的电流、电压或数字信号输出。

在实际应用中，压力变送器广泛应用于工业自动化控制、流量监测、环境监测等领域，具有精度高、可靠性好、稳定性强等优点。

- 1 -。

扩散硅压力变送器的工作原理
硅压力变送器是一种常用于工业控制和自动化系统中的压力测量设备。

它通过使用硅晶片作为灵敏元件，可以将压力转换为电信号输出。

具体工作原理如下：
1. 压力感应：当被测介质施加压力时，该压力会作用在硅晶片上。

硅晶片由一层薄膜硅材料制成，具有高度的灵敏度和可靠性。

压力导致硅晶片发生微小的形变，形变程度与压力大小成正比。

2. 桥路电路：硅压力变送器采用了一个称为“压力传感器桥路电路”的电气结构。

该电路由多个电阻和硅晶片组成，形成一个平衡电桥。

硅晶片的形变引起了电桥的不平衡。

3. 桥路输出：电桥的不平衡导致电压信号的变化。

这个变化的电压信号可以通过连接的电路进行放大和处理。

4. 电信号转换：经过放大和处理后，变送器将变化的电压信号转换为标准的电流信号，通常为4-20mA或0-10mA。

这个电流信号可以被接收器或控制系统读取和解析。

5. 输出读数：接收器或控制系统接收到电流信号后，可以将其转换为实际的压力读数或作为输入信号进行进一步的控制。

总之，硅压力变送器的工作原理是利用硅晶片作为灵敏元件，
通过测量硅晶片形变引起的电桥不平衡来转换压力为电信号输出。

压力变送器的原理及应用
压力变送器是一种用来测量液体或气体压力的装置。

它将压力信号转换为标准的电信号输出，从而可以用于控制系统、仪表显示以及数据采集和传输。

压力变送器的原理是利用了压力传感器和信号处理电路。

压力传感器通常由薄膜片、弹簧等部件组成，这些部件会受到外界压力作用而产生形变。

当压力发生变化时，这些部件会产生相应的变形，通过敏感元件（如电阻应变片）来感知和测量这种变化。

信号处理电路则将这个压力变化转换为电信号，通常是电流信号（例如4-20mA）或电压信号（例如0-10V），以便进行传输和控制。

压力变送器的应用非常广泛。

它可以用于工业自动化控制系统中的压力监测和控制，例如水处理系统、石油化工过程、电力设备等。

在这些应用中，压力变送器可以根据压力的变化来控制阀门、泵站等设备，以实现精确的压力控制和流量调节。

此外，压力变送器还广泛用于各种仪表和设备中，用于显示和记录压力数据，以便进行监测和分析。

例如，汽车、飞机、电梯等设备都需要使用压力变送器来监测和控制内部气体或液体的压力。

总之，压力变送器通过将压力信号转换为电信号，实现了压力的测量、控制和传输。

它在工业自动化、仪表设备以及各种工程领域中具有广泛的应用价值。

压力变送器作用和原理
压力变送器是一种用于检测、变换和测量压力的仪器。

其主要作
用是将压力信号转换成电气信号以供后续处理或传输。

该装置一般由
感应器、变换器和补偿装置组成。

感应器是压力变送器的核心部分，用于感知压力。

其原理通常是
通过敏感元件感应被测量介质的压力变化，将其转化为机械变量，然
后经过放大器等电子元件的放大，最终转换成标准电信号。

变换器的作用是将机械信号转换成电信号。

在压力变送器中，一
般会采用半导体、电阻、压敏材料等器件来实现这一转换功能。

而且，变换器必须具有高精度、高可靠性和长期稳定性。

补偿装置的主要作用是对所测介质的温度和环境因素进行补偿。

因为介质温度和环境因素的影响会导致压力感应器输出的信号不准确。

为了提高压力变送器的准确度和稳定性，需要引入相应的补偿措施。

总之，压力变送器作为重要的检测和控制装置，在工业生产、科
学研究等领域都有广泛的应用。

压力变送器工作原理压力变送器是一种常用的工业自动化仪表，用于测量和转换压力信号，并将其转换为标准信号输出。

它在许多领域中都有广泛的应用，如石油、化工、电力、冶金等行业。

了解压力变送器的工作原理对于正确使用和维护它至关重要。

1. 压力变送器的基本构造压力变送器一般由传感器、信号转换电路和输出电路组成。

传感器是压力变送器的核心部件，它能将被测压力转换为电信号。

信号转换电路将传感器输出的电信号进行放大、线性化和温度补偿处理，以确保输出信号的准确性和稳定性。

输出电路将信号转换电路处理后的电信号转换为标准信号输出，如4-20mA电流信号或0-10V电压信号。

2. 压力变送器的工作原理压力变送器的工作原理基于压力传感器的工作原理。

常见的压力传感器有压阻式传感器和压电式传感器。

- 压阻式传感器：压阻式传感器利用材料的压阻效应来测量压力。

当被测压力作用在传感器上时，传感器内部的压阻材料会发生形变，从而改变其电阻值。

通过测量电阻值的变化，可以确定被测压力的大小。

- 压电式传感器：压电式传感器利用压电效应来测量压力。

压电材料在受到外力作用时会产生电荷，通过测量电荷的大小可以确定被测压力的大小。

不论是压阻式传感器还是压电式传感器，它们都会将被测压力转换为电信号。

这些电信号经过信号转换电路的处理后，再经过输出电路的转换，最终输出为标准信号。

3. 压力变送器的特点和优势压力变送器具有以下特点和优势：- 高精度：压力变送器能够提供高精度的压力测量和转换，通常精度可达到0.1%FS。

- 高稳定性：压力变送器在长期使用过程中具有较高的稳定性，能够稳定输出准确的压力信号。

- 宽测量范围：压力变送器能够适应较广泛的压力范围，通常可覆盖0-100MPa 的范围。

- 良好的线性性能：压力变送器具有良好的线性特性，能够将被测压力与输出信号之间实现线性关系。

- 耐腐蚀性：压力变送器通常采用耐腐蚀材料制造，能够适应各种恶劣环境下的使用。

- 高可靠性：压力变送器具有较高的可靠性和稳定性，能够长期稳定工作。
