汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统是现代汽车引擎中的核心部件之一,它通过精确控制燃油的喷射量和喷射时间,实现了对燃烧过程的精准控制,提高了燃油的利用效率和动力输出,同时也降低了废气排放。
本文将从汽油机电控燃油喷射系统的组成部分、工作原理和优势等方面进行详细介绍。
一、汽油机电控燃油喷射系统的组成部分汽油机电控燃油喷射系统由以下几个主要部分组成:1. 燃油泵:燃油泵负责将油箱中的汽油通过隔膜或者电机的作用将汽油送至喷嘴内,保持一定的压力。
一般来说,常见的有机械泵和电子喷油泵两种形式。
2. 压力调节器:压力调节器用于调节燃油系统的压力,在保持正常工作压力范围内调整供油量。
3. 进气歧管:进气歧管是连接进气阀和缸体的通道,负责将空气和滤清空气均匀地分配到各个气缸中。
4. 进气管:进气管是指将外部空气引入汽车引擎内部的管道系统,通常包括进气阀门、节气门等部件。
5. 喷油嘴:喷油嘴是汽油机电控燃油喷射系统中的核心部件,它负责将调节好的燃油喷射到缸内,实现精准喷油。
6. 电子控制单元(ECU):电子控制单元是汽油机电控燃油喷射系统的大脑,它接收来自各个传感器的信号,然后根据这些数据计算出最佳的喷油量和喷油时机,并控制喷油嘴的喷油时机和持续时间。
二、汽油机电控燃油喷射系统的工作原理汽油机电控燃油喷射系统的工作原理主要包括以下几个方面:1. 数据采集和处理系统中的各种传感器会采集到各种关于引擎工作状态的数据,如进气量、节气门开度、发动机转速、冷却水温度、空气温度等。
这些数据将传递给电子控制单元(ECU),由ECU 进行处理和分析,最终得出适合当前工况的喷油策略。
2. 喷油量控制根据接收到的数据,ECU会计算出当前所需的喷油量,然后控制喷油嘴进行相应的喷油。
在一般情况下,系统会根据不同的工况,比如怠速、低速、中速、高速等,对喷油量进行不同程度的调整,以保证最佳的燃烧效率和动力输出。
3. 喷油时机控制除了喷油量之外,喷油时机也是影响引擎燃烧效率和动力输出的另一个重要因素。
汽油发动机电控燃油喷射系统的组成
汽油发动机的电控燃油喷射系统是现代汽车发动机中常见的燃油供应系统,它由以下几个主要组成部分组成:
1.燃油泵和燃油滤清器:燃油泵负责将燃油从燃油箱抽取,
并提供足够的压力将燃油送到喷油嘴。
燃油滤清器则用于
过滤燃油,防止污染物进入喷油嘴和燃油系统。
2.压力调节器:压力调节器用于控制燃油系统的压力,并确
保在不同工况下提供恰当的燃油压力。
3.喷油嘴(喷射器):喷油嘴是将燃油注入汽缸中的关键组
成部分。
它通过控制燃油的喷射时间、喷射量和喷射角度,将燃油雾化和均匀地喷射到气缸中,以满足发动机的燃烧
需求。
4.电子控制单元(ECU):ECU是燃油喷射系统的核心部分,
它接收来自各种传感器的信号,包括氧传感器、进气压力
传感器、进气温度传感器等。
通过计算、处理这些信号,
ECU决定燃油喷射的时机、喷射量和喷射模式。
5.传感器:除了上述提到的传感器外,燃油喷射系统还可能
包括其他传感器,如曲轴位置传感器、油门踏板传感器等。
6.导线和连接件:燃油喷射系统中使用导线和连接件将各个
部分连接在一起,确保信号和电力的传递。
以上是燃油喷射系统的一般组成部分,具体的汽车型号和技术水平可能会有所不同。
现代的电控燃油喷射系统通过精确调控
燃油的喷射量和时机,能够提高燃油经济性、动力性和排放效果,使发动机更加高效和环保。
汽油机电控燃油喷射系统的工作原理
工作原理如下:
1.燃油供给:燃油泵将汽油从燃油箱中抽取并送至燃油喷嘴。
电喷控
制器通过传感器来感知发动机的工作状态和负荷情况,从而精确计算出发
动机需要的燃油量,并发送给燃油泵控制装置以实现燃油的供给控制。
2.燃油喷射:燃油喷嘴根据电喷控制器的指令,将精确计算出的燃油
量按照合适的喷射时机通过喷油嘴喉喷射到发动机的进气道内。
喷射时机
的控制精确到喷油的角度和喷油的时刻,对不同工况下的发动机有不同的
喷油策略。
3.燃油混合:喷射的燃油在进气道内与空气混合形成可燃混合气,在
汽缸内进行燃烧以释放能量。
通过精确控制燃油的喷射量和喷射时机,汽油机电控燃油喷射系统具
有以下几个优势:
1.提高燃烧效率:电喷系统能够精确控制喷油量,使燃油与空气混合
更加均匀,燃烧更完全,从而提高燃烧效率,减少燃料的浪费。
2.提高动力性能:通过控制喷射时机和喷射量,电喷系统能够实现更
快更准确的燃烧,使发动机的输出动力更加强劲。
3.减少尾气排放:电喷系统能够根据发动机工况实时调整燃油喷射量
和喷射时机,使燃烧更加完全,减少有害物质的产生,从而降低尾气排放。
4.提高稳定性:电喷系统能够通过传感器实时监测发动机的状态和负
荷情况,并根据实时数据进行喷油控制,确保发动机在不同工况下的稳定
运行。
综上所述,汽油机电控燃油喷射系统通过精确控制燃油的喷射量和喷
射时机,实现了高效燃烧和优化燃烧参数的自动调整,从而提高了发动机
的燃油利用率和动力性能,同时减少了尾气排放,使汽车更加环保和节能。
简述电控燃油喷射系统的功用电控燃油喷射系统是一种现代汽车引擎控制系统,它通过精确计算和调整燃油的喷射量和时间,使发动机能够更加高效地工作。
这个系统的主要功用是确保发动机能够以最佳状态运转,从而提高汽车的性能、经济性和环保性。
一、电控燃油喷射系统的组成1. 燃料泵:负责将汽油从油箱中抽出并送到喷油器中。
2. 喷油器:将燃料以高压喷入发动机气缸内,实现对燃料的精确控制。
3. 传感器:通过检测发动机各种参数(如进气量、空气流量、水温等)来反馈给ECU(电子控制单元),ECU根据传感器反馈的信息计算出最佳的喷油量和时机。
4. 电子控制单元(ECU):是整个系统的“大脑”,负责接收传感器反馈信息,并根据这些信息计算出最佳的喷油量和时机。
同时,ECU还可以记录车辆运行数据、故障码等信息。
5. 进气管:将空气引入发动机,并将空气流量信息传递给ECU。
6. 氧气传感器:检测发动机排放的废气中氧气含量,并将这些信息反馈给ECU,以便调整燃油喷射量和时机。
二、电控燃油喷射系统的工作原理1. 燃料泵将汽油从油箱中抽出并送到喷油器中。
2. 传感器检测发动机各种参数,并将这些信息反馈给ECU。
3. ECU根据传感器反馈的信息计算出最佳的喷油量和时机,并通过信号线控制喷油器进行喷油。
4. 喷油器将燃料以高压喷入发动机气缸内,实现对燃料的精确控制。
5. 发动机燃烧汽油产生能量,推动车辆行驶。
6. 氧气传感器检测发动机排放的废气中氧气含量,并将这些信息反馈给ECU,以便调整燃油喷射量和时机,从而使排放更加环保。
三、电控燃油喷射系统的优点1. 提高汽车性能:电控燃油喷射系统可以精确控制燃油的喷射量和时机,从而使发动机能够以最佳状态运转,提高汽车的动力、加速性和行驶稳定性。
2. 提高经济性:通过精确计算和调整燃油的喷射量和时机,电控燃油喷射系统可以使汽车的燃油利用率更高,从而降低油耗。
3. 提高环保性:电控燃油喷射系统可以精确控制燃油的喷射量和时机,从而使发动机排放更少的废气和污染物,减少对环境的污染。
简述电控汽油喷射系统的基本工作原理电控汽油喷射系统是一种现代化的燃油供给系统,它通过电子控制单元(ECU)来管理和调节燃油喷射量,以实现更高效的燃油利用率和更低的排放。
其基本工作原理如下:1. 燃油泵:燃油泵负责将汽车油箱中的汽油送入高压燃油管路中,以满足喷射器的需要。
2. 高压燃油管路:高压燃油管路将从燃油泵处送来的汽油加压至高压状态,并将其输送到喷射器处。
3. 喷射器:喷射器是一个小型机械装置,它负责将高压状态下的汽油精确地喷入发动机气缸内部。
通常情况下,每个气缸都有一个对应的喷射器。
4. 电子控制单元(ECU):ECU是整个系统的大脑,它负责监测和调节整个系统的运行。
ECU通过传感器获取发动机转速、进气量、水温等数据,并根据这些数据计算出最佳喷射量和时机,并向喷射器发送指令。
5. 传感器:传感器是ECU的重要组成部分,它们负责监测各种参数,并将这些数据传输给ECU。
常见的传感器有氧气传感器、进气量传感器、水温传感器等。
6. 氧气传感器:氧气传感器负责监测发动机排放出来的废气中的氧气含量,并将这些数据反馈给ECU。
根据这些数据,ECU可以调整喷射量和时机,以实现更高效的燃油利用率和更低的排放。
7. 进气量传感器:进气量传感器负责监测发动机进入的空气量,并将这些数据反馈给ECU。
根据这些数据,ECU可以计算出最佳的喷射量和时机。
8. 水温传感器:水温传感器负责监测发动机冷却液的温度,并将这些数据反馈给ECU。
根据这些数据,ECU可以调整喷射量和时机,以适应不同温度下的工作状态。
总之,电控汽油喷射系统通过精确地控制燃油喷射量和时机,以实现更高效、更环保的发动机工作状态。
电控汽油喷射系统的功用、构造及工作原理电控汽油喷射系统作为一种先进的汽车燃油供给系统,具有很多优点和功能。
它不仅可以提高汽车的燃油经济性和动力性能,还可以减少废气排放和改善环境质量。
本文将对电控汽油喷射系统的功用、构造和工作原理进行详细介绍。
电控汽油喷射系统的主要功能是根据发动机工作条件和驾驶需求,精确控制汽油的供给量和喷射时间,以实现最佳的燃烧效果。
它可以根据不同的工作条件,灵活调整喷油量和喷油方式,从而提高发动机的燃油经济性和动力性能。
电控汽油喷射系统的构造主要包括燃油泵、燃油滤清器、油箱、压力调节器、喷油嘴和电控单元等组成部分。
燃油泵负责将汽油从油箱中抽取并送至发动机燃油系统中。
燃油滤清器则用于过滤汽油中的杂质,保持喷油嘴的正常工作。
油箱则存放汽油,供应给燃油泵。
压力调节器是控制燃油供应压力的关键部件,它根据发动机工作条件和驾驶需求,自动调节燃油的供给压力,以确保喷油嘴正常工作。
喷油嘴则是将燃油喷射到发动机气缸中的装置。
电控单元是电控汽油喷射系统的核心部件,它通过传感器检测发动机和驾驶员的需求,并通过控制电磁阀来精确控制喷油嘴的工作。
电控汽油喷射系统的工作原理是,首先电控单元通过传感器监测发动机的工作状态,包括转速、负荷、冷却液温度和进气温度等参数。
然后根据这些参数,电控单元计算出最佳的喷油量和喷油时机。
接下来,电控单元通过控制电磁阀,打开喷油嘴并控制喷油时间和数量。
当发动机工作在低负荷或怠速状态下,电控单元会控制喷油嘴喷射较小的燃油量,以实现更为经济的燃烧效果。
而当发动机工作在高负荷或加速状态下,电控单元会增大喷油量,以提供更多的燃料供给和提高马力输出。
此外,电控单元还可以根据发动机的工作温度和质量要求,对燃油的喷射时间和方式进行精确控制,以确保发动机的顺畅运行。
总之,电控汽油喷射系统具有精确控制燃油供给量和喷射时间的功能,从而提高汽车的燃油经济性和动力性能。
通过调控燃油供给压力和喷油量,它可以适应不同的工作条件和驾驶要求,从而达到最佳的燃烧效果。

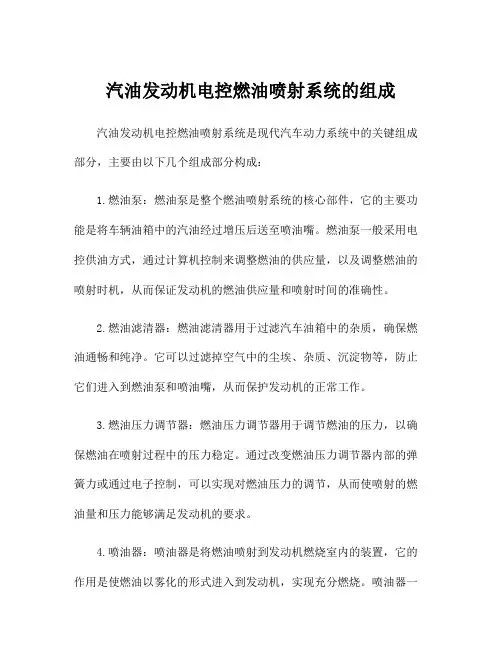

汽油发动机电控燃油喷射系统的组成汽油发动机电控燃油喷射系统是现代汽车动力系统中的关键组成部分,主要由以下几个组成部分构成:1.燃油泵:燃油泵是整个燃油喷射系统的核心部件,它的主要功能是将车辆油箱中的汽油经过增压后送至喷油嘴。
燃油泵一般采用电控供油方式,通过计算机控制来调整燃油的供应量,以及调整燃油的喷射时机,从而保证发动机的燃油供应量和喷射时间的准确性。
2.燃油滤清器:燃油滤清器用于过滤汽车油箱中的杂质,确保燃油通畅和纯净。
它可以过滤掉空气中的尘埃、杂质、沉淀物等,防止它们进入到燃油泵和喷油嘴,从而保护发动机的正常工作。
3.燃油压力调节器:燃油压力调节器用于调节燃油的压力,以确保燃油在喷射过程中的压力稳定。
通过改变燃油压力调节器内部的弹簧力或通过电子控制,可以实现对燃油压力的调节,从而使喷射的燃油量和压力能够满足发动机的要求。
4.喷油器:喷油器是将燃油喷射到发动机燃烧室内的装置,它的作用是使燃油以雾化的形式进入到发动机,实现充分燃烧。
喷油器一般由电磁阀、喷油嘴等部件组成。
通过控制喷油器的打开和关闭时间以及喷油嘴的喷油量,可以实现对燃油的喷射量和喷射时机的精确控制。
5.传感器:传感器是燃油喷射系统中的重要组成部分,主要用于监测发动机的工作状态和环境条件。
常见的传感器包括空气流量传感器、氧气传感器、水温传感器、节气门位置传感器等。
这些传感器可以将传感器采集的数据传输到控制单元,以便计算机根据实时数据调整燃油喷射量和喷射时机,从而使发动机的工作更加高效和可靠。
6.控制单元:控制单元是整个燃油喷射系统的大脑,负责接收传感器采集的数据,并根据设定的控制策略计算出相应的喷油量和喷油时机,再通过电气信号控制燃油泵、喷油器和其他相关部件的工作状态。
控制单元还可以根据驾驶员的操作和环境条件的变化,动态调整发动机的燃油喷射量和时机,以提高发动机的燃油经济性和动力性能。
以上就是汽油发动机电控燃油喷射系统的主要组成部分。
说明汽油发动机电控喷油系统燃油喷射的控制原理
汽油发动机电控喷油系统是现代汽车燃油喷射系统的一种形式,通过电子控制模块对油泵、喷油嘴等部件进行控制,实现对发动机燃油喷射过程的精确控制。
电控喷油系统的控制原理可以分为以下几个步骤:
1.数据采集和处理:传感器将发动机的工作状态数据采集后,传输给电子控制模块(ECM),如发动机转速、负荷情况、冷却液温度等。
2.控制策略制定:ECM根据采集到的数据,根据预设的控制策略制定喷油量、喷油时机和喷油持续时间等参数,以满足发动机的工作要求。
3.燃油供给:ECM通过控制燃油泵的运转,将燃油从燃油箱中泵送到喷油嘴,形成一定的喷油压力。
4.喷油量控制:ECM控制喷油嘴的喷油量和喷油时间。
喷油嘴内部有一个电磁阀,由ECM控制开闭。
当ECM输出喷油信号时,电磁阀开启,喷油嘴喷出燃油;关闭时,则停止喷油。
5.燃油雾化和混合:喷油嘴将燃油以高压喷射进入气缸中,燃油在喷油嘴的内部会经过细小的孔口或喷孔,形成雾化状态,使燃油和空气更好地混合。
6.燃烧效果监测和反馈:ECM通过传感器监测发动机的燃烧效果和排气情况,如氧传感器、曲轴位置传感器等,根据实际情况对喷油参数进行调整,以保证最佳的燃烧效率。
7.故障检测和报警:电控喷油系统还可以监测各个传感器和执行器的工作情况,如果发现异常情况,如传感器故障、电磁阀堵塞等,ECM会发送故障码,并通过车内的仪表盘显示相应的警示灯。
总的来说,汽油发动机电控喷油系统通过电子控制模块对喷油嘴的喷油量、喷油时机和喷油持续时间等参数进行精确控制,以实现对发动机燃油喷射过程的精确控制,提高燃烧效率,达到更低的排放和更好的动力性能。
电控燃油喷射系统工作原理
电控燃油喷射系统是一种现代化的汽车燃油供给系统,它的工作原理是利用电子控制器来管理和控制燃油喷射器的工作,以确保发动机的燃烧效率和排放性能。
该系统由多个部件组成,包括传感器、电子控制器、喷油器和燃油供应系统。
传感器用于检测发动机状态和环境参数,比如发动机转速、进气温度、空气流量等。
这些数据将传输给电子控制器,电子控制器根据这些数据进行计算,并根据发动机工作需要来控制喷油器的喷油量和喷油时机。
当气门开启,气缸内形成负压时,电子控制器会从传感器获取相关数据,并计算出所需的燃油量。
然后,电子控制器通过电磁阀控制喷油器喷射所需的燃油量。
燃油通过喷油器进入气缸内进行燃烧,从而提供动力。
电控燃油喷射系统具有多个优势。
首先,它可以根据发动机状态和工作要求对燃油喷射进行精确控制,以提高燃烧效率和动力输出。
其次,通过控制喷油量和喷油时机,可以减少排放物的产生,降低环境污染。
此外,它还可以提供更好的燃油经济性和可靠性。
总之,电控燃油喷射系统通过利用传感器和电子控制器来管理和控制燃油喷射,以优化发动机的工作效率和排放性能。
这种系统在现代汽车中被广泛应用,并成为提高动力性能和环保性能的关键技术。
