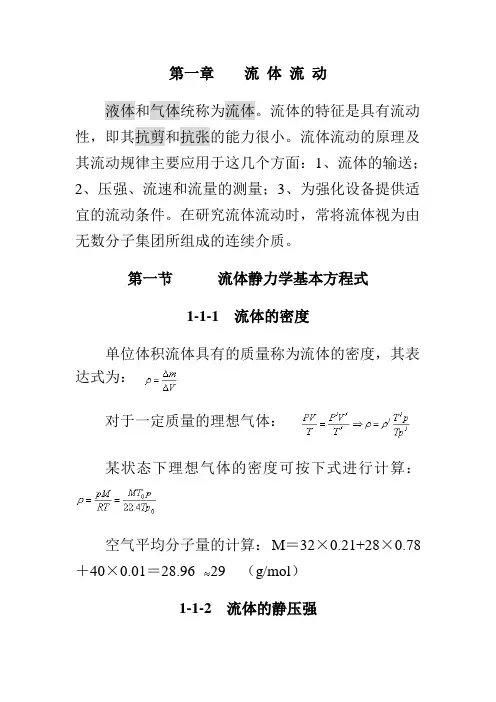

第一章流体流动液体和气体统称为流体。

流体的特征是具有流动性，即其抗剪和抗张的能力很小。

流体流动的原理及其流动规律主要应用于这几个方面：1、流体的输送；2、压强、流速和流量的测量；3、为强化设备提供适宜的流动条件。

在研究流体流动时，常将流体视为由无数分子集团所组成的连续介质。

第一节流体静力学基本方程式1-1-1 流体的密度单位体积流体具有的质量称为流体的密度，其表达式为：对于一定质量的理想气体：某状态下理想气体的密度可按下式进行计算：空气平均分子量的计算：M＝32×0.21+28×0.78＋40×0.01＝28.9629 （g/mol）1-1-2 流体的静压强法定单位制中，压强的单位是Pa，称为帕斯卡。

1atm 1.033kgf/cm2760mmHg 10.33mH2O 1.0133bar 1.0133×105 Pa工程上常将1kgf/cm2近似作为1个大气压，称为1工程大气压。

1at1kgf/cm2735.6mmHg10mH2O 0.9807bar9.807×105 PaP（表）＝P（绝）－P（大）P（真）＝P（大）－P（绝）＝－P（表）1-1-3 流体静力学基本方程式描述静止流体内部压力（压强）变化规律的数学表达式称为流体静力学基本方程式。

对于不可压缩流体，常数；静止、连续的同一液体内，处于同一水平面上各点的压强相等（连通器）。

压强差的大小可用一定高度的液体柱表示（必需标注为何种液体）。

1-1-4 流体静力学基本方程式的应用一、压强与压强差的测量以流体静力学基本方程式为依据的测压仪器统称为液柱压差计，可用来测量流体的压强或压强差。

1、U型管压差计2、倾斜液柱压差计（斜管压差计）3、微差压差计二、液位的测量三、液封高度的计算第二节流体在管内流动反映流体流动规律的有连续性方程式与柏努利方程式。

1-2-1 流量与流速单位时间内流过管道任一截面的流体量，称为流量。

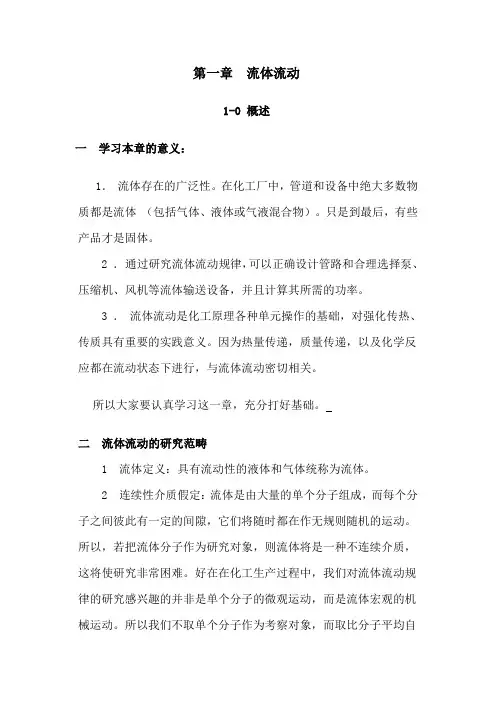

第一章流体流动1-0 概述一学习本章的意义：1．流体存在的广泛性。

在化工厂中，管道和设备中绝大多数物质都是流体（包括气体、液体或气液混合物）。

只是到最后，有些产品才是固体。

2 ．通过研究流体流动规律，可以正确设计管路和合理选择泵、压缩机、风机等流体输送设备，并且计算其所需的功率。

3 ．流体流动是化工原理各种单元操作的基础，对强化传热、传质具有重要的实践意义。

因为热量传递，质量传递，以及化学反应都在流动状态下进行，与流体流动密切相关。

所以大家要认真学习这一章，充分打好基础。

二流体流动的研究范畴1 流体定义：具有流动性的液体和气体统称为流体。

2 连续性介质假定：流体是由大量的单个分子组成，而每个分子之间彼此有一定的间隙，它们将随时都在作无规则随机的运动。

所以，若把流体分子作为研究对象，则流体将是一种不连续介质，这将使研究非常困难。

好在在化工生产过程中，我们对流体流动规律的研究感兴趣的并非是单个分子的微观运动，而是流体宏观的机械运动。

所以我们不取单个分子作为考察对象，而取比分子平均自由程大得多，比设备尺寸小得多的这样一个流体质点作为最小考察对象，质点是由大量分子组成的微团，它可以代表流体的性质。

流体可以看成是由大量微团组成的，质点间无空隙，而是充满所占空间的连续介质，从而可以使用连续函数的数学工具对流体的性质加以描述。

提高：连续性介质假定如图1所示，考虑一个微元体积内流体平均密度的变化情况：取包含P（x，y，z）点在内的微元体积⊿V，其中包含流体的质量为⊿m，则微元流体的平均密度为⊿m/⊿V，微元流体的平均密度随体积的变化如图2所示。

当微元体积⊿V从非常小逐渐增大，趋向一个特定的微元体积V时，流体的平均密度逐渐趋向一个极限值，且不再随微元体积的继续增大而发生变化。

当微元体积⊿V比δV小时，这时微元体积内所包含的流体分子数目是那样少，以致流体分子由于其无规则的热运动，进入或离开微元体积的流体分子数目已足以引起该微元体积内流体平均密度的随机波动。

流体复习整理资料第一章 流体及其物理性质1.流体的特征——流动性:在任意微小的剪切力作用下能产生连续剪切变形的物体称为流体。

也可以说能够流动的物质即为流体。

流体在静止时不能承受剪切力，不能抵抗剪切变形。

流体只有在运动状态下，当流体质点之间有相对运动时，才能抵抗剪切变形。

只要有剪切力的作用，流体就不会静止下来，将会发生连续变形而流动。

运动流体抵抗剪切变形的能力（产生剪切应力的大小）体现在变形的速率上，而不是变形的大小（与弹性体的不同之处）。

2.流体的重度：单位体积的流体所的受的重力，用γ表示。

g 一般计算中取9.8m /s 23.密度：=1000kg/，=1.2kg/，=13.6，常压常温下，空气的密度大约是水的1/8003. 当流体的压缩性对所研究的流动影响不大，可忽略不计时，这种流体称为不可压缩流体，反之称为可压缩流体。

通常液体和低速流动的气体（Ｕ<70m ／s ）可作为不可压缩流体处理。

4.压缩系数：弹性模数：21d /d pp E N m ρβρ==膨胀系数：）（K /1d d 1d /d TVV T V V t ==β5.流体的粘性：运动流体内存在内摩擦力的特性（有抵抗剪切变形的能力），这就是粘滞性。

流体的粘性就是阻止发生剪切变形的一种特性，而内摩擦力则是粘性的动力表现。

温度升高时，液体的粘性降低，气体粘性增加。

6.牛顿内摩擦定律： 单位面积上的摩擦力为：3/g N m γρ=p V V p V V p d d 1d /d -=-=β21d 1d /d d p V m NV p pρβρ=-=h U μτ=内摩擦力为： 此式即为牛顿内摩擦定律公式。

其中：μ为动力粘度，表征流体抵抗变形的能力，它和密度的比值称为流体的运动粘度ν τ值既能反映大小，又可表示方向，必须规定：公式中的τ是靠近坐标原点一侧(即t -t 线以下)的流体所受的内摩擦应力，其大小为μ du/dy ，方向由du/dy 的符号决定，为正时τ与u 同向，为负时τ与u 反向，显然，对下图所示的流动，τ＞0， 即t —t 线以下的流体Ⅰ受上部流体Ⅱ拖动，而Ⅱ受Ⅰ的阻滞。
