第十八章驱动桥

黏性联轴器结构
19
第十四章 驱动桥
四、主动控制式限滑差速器
电磁主动控制限滑差速器 常用多片摩擦式离合器，通过对电磁 力的控制，改变内摩擦力矩。 电液主动控制限滑差速器 常用多片摩擦式离合器，通过对电磁阀 的控制，改变油压、活塞压力来改变内 摩擦力矩。
20
第十四章 驱动桥
第四节 变速驱动桥
独立驱动桥：
从动准双曲面齿轮
10
第十四章 驱动桥
第二节 差速器
作用： 能使同一驱动桥的左右车轮或两驱动桥以不同的角速度旋转， 并传递转矩，在汽车转弯或不平路面上行驶时，防止车轮与地面产 生滑移。 轮间差速器：确保同一车桥上两侧的驱动轮可以不同的转速转动。 轴间差速器：确保不同车桥上的驱动轮可以不同的转速转动。
转矩比：较高转矩侧半轴传递转矩与较低转矩侧半轴传递转矩之比，表征限滑能力的参数。
S = M2 / M 1 ；
锁紧系数： K = Mr / M 0；此类差速器Mr 很小，S＝1.1 ~ 1.4 , K =0.05 ~ 0.15。左右车轮可以
有很大的转速差，但转矩差却很小。从而致使一侧车轮附着力很小时，另一侧车轮 也无法驱动。
17
第十四章 驱动桥
二、转矩式敏感式限滑差速器
摩擦片自锁差速器结构原理: 主、从动摩擦片分别与差速器壳和与 半轴相连的推力压盘连接。 差速器壳带动行星齿轮轴时，斜面将 两轴分别向外推，压紧摩擦片。 工作状况: 两侧车轮同速时,摩擦片间无滑动。 动力传动路线为: 差速器壳→行星轮轴→行星轮→半轴齿 轮→半轴 两侧车轮不同速时 :摩擦片间有滑动。 摩擦力矩Mr大。 动力传动路线为： 差速器壳→行星轮轴→行星轮→半轴齿 轮→半轴 摩擦片→推力压盘 特点: 结构简单，工作平稳；锁紧系数 K达5以上；用于小型车。
11
第十四章 驱动桥
一、齿轮式差速器 为一行星齿轮系。行星架为输入端，中心轮、齿圈为2个输出端。将 齿轮变形后，就由不对称式变为对称式。
行星轮 行星架
中心轮 齿圈
类型： 圆锥齿轮式 圆柱齿轮式
对称式（等转矩式） 不对称式（不等转矩式）
12
第十四章 驱动桥
对称式锥齿轮差速器的结构与工作原理： 结构：差速器壳；半轴齿轮；行星齿轮轴、行星齿轮。 转矩传递路线： （1个输入端,2个输出端） 差速器壳→行星轮轴→行星轮→2个半轴齿轮 ↑ ↓ ↓ （主减速器从动齿轮） （半轴）（半轴）
24
第十四章 驱动桥
二、桥壳
功用：支撑并保护主减速器、差速器和半轴，并使左右驱动轮的轴向位臵相对固定；与从动 桥一起支撑车架及其上的总成质量；行驶时，将车轮受到的反作用和力矩，经悬架传给车架。 分段式： 结构简单；拆装不方便。已淘汰。 整体式： 结构复杂；拆装方便。
25
第十八章 驱动桥
第十八章复习思考题
汽车构造（下册）
主讲人：孙冬野 单 位：重庆大学 机械传动国家重点实验室
2015年5月16日星期六
第十四章 驱动桥

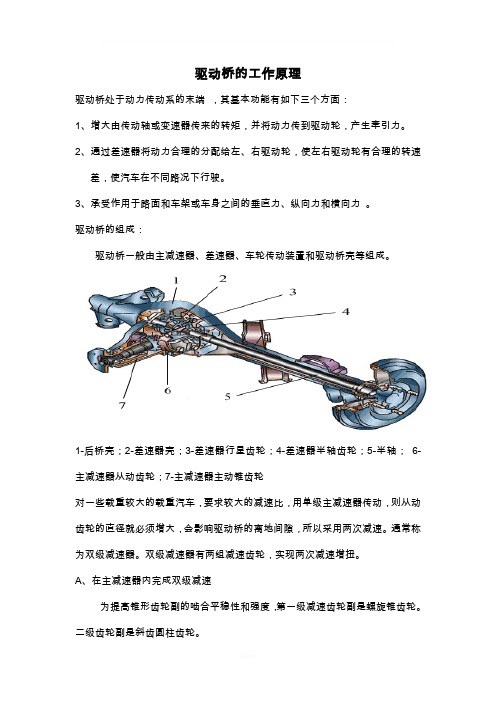

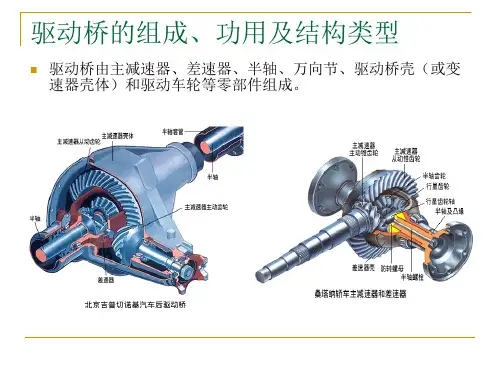

驱动桥为汽车传动系统中最末端总成。驱动桥的组成：
主减速器、差速器、半轴、万向节、驱动轮和桥壳等。
驱动桥主要功用： 1.将发动机的动力传递至车轮，实 现降速增大扭矩 2.通过主减速器改变转矩传递方向 3. 通过差速器实现两侧车轮差速， 保证内、外侧车轮以不同转速转向 4. 通过桥壳体和车轮实现承载及传 力作用
2
第十四章 驱动桥
驱动桥的结构形式与驱动车轮的悬架结构密切相关：非独立悬架时， 采用非断开式驱动桥；为提高汽车行驶平顺性和通过性能，采用独立悬架 （减振器、弹性元件和摆臂）时，采用断开式驱动桥。
断开式驱动桥 非断开式车桥示意图
轮毂 主减速器 半轴 减振器 弹性元件 半轴 主减速器
•
驱 动 桥 壳
差速器 车轮
14
第十四章 驱动桥
差速原理—转矩分配
行星轮不自转时
M 1 = M2 = M0 / 2
行星轮自转(设 n1 > n2 )时 行星轮自转产生的摩擦使两个半轴齿轮上分别 受到 F１、 F２的作用，其转矩分别减少、 增加Mr / 2： M1 = (M0 – Mr) / 2 M2 = (M0 + Mr ) / 2 M1 ＜ M2 ； 左、右半轴齿轮转矩之差(M 1 –M2)等于差速器 内摩擦力矩Mr 。 摩擦力矩Mr 越大，(M 1 –M2) 越大。
对称式锥齿轮差速器零件分解图
行星齿轮 半轴齿轮 半轴齿轮垫片 差速器壳 螺栓 半轴齿轮 差速器壳
差速器简图
主减速器从动齿轮 行星 齿轮
半轴齿轮垫片
行星齿轮 行星齿轮轴 行星齿轮垫片 半轴齿轮 半轴齿轮 行星齿轮轴 差速器壳
13
第十四章 驱动桥
行星齿轮的运动状态：
左右车轮上的阻力矩相等时，两半轴齿轮转 速相等，此时：行星齿轮不自转，只公转。半轴 齿轮相对差速器壳无转动； 左右车轮上的阻力矩不相等时，两半轴齿轮 转速不等，此时：行星齿轮既自转，又公转。半 轴齿轮相对差速器壳有转动。
4
第十四章 驱动桥
一、单级主减速器—采用一对齿轮传动 应用对象：轿车和一般轻、中型货车。 特 点：结构简单、体积小、质量轻和传动效率高。 安装要求：主动齿轮的支承 跨臵式支承——（轴承）支承点在齿轮两端。支承刚度好。 悬臂式支承——支承点在齿轮的一侧。
5
第十四章 驱动桥
啮合调整:印迹位于齿高中间偏于小端，且 占齿面宽度 60%以上。通过调整主动、 从动齿轮轴向位臵来调整啮合状态。 齿轮型式： 螺旋锥齿轮 准双曲面齿轮： 轮齿的弯曲强度、接触强度高； 可使主动齿轮下偏移，降低整车重 心，提高行驶稳定性； 齿面间相对滑动大,齿面压力大， 需要专用“双曲面齿轮油”。





一、驱动桥一般由哪几个主要部份组成？ 二、驱动桥中，动力是怎样（按主要零件）传递的？ 三、什么是单级、双级、单速、双速主减速器？ 四、主减速器主动齿轮有哪些支承形式？各有什么主要特点？ 五、主减速器中有哪些主要调整装臵？ 六、主减速器锥齿轮常采用哪种齿轮？准双曲面齿轮有什么特点？ 七、差速器的两个半轴齿轮的转速、转矩有什么关系？ 八、常用的限滑差速器有哪几种？工作原理是怎样的？ 九、全浮式、半浮式半轴支承在结构上有什么不同？
18
第十四章 驱动桥
三、转速敏感式限滑差速器
黏性联轴器 多用作轴间差速器，也有用作轮间差速器。 动力传动路线： 前传动轴 壳体 花键 外叶片 硅油膜剪切力 内叶片 花键 后传动轴 限滑原理： 前、后传动轴之间的相 对速度越大，油膜黏滞力越 大。 驼峰现象：前、后传动 轴之间的相对转动时间较长 时，硅油温度升高，壳体内 压增大使叶片轴向移动，内、 外叶片间的间隙减小，油膜 厚度减小，黏滞阻力增大； 温度增大至一定值时，内、 外叶片贴在一起，前后传动 轴锁死。
圆柱齿轮式轮边减速器
半轴 轮毂
8
第十四章 驱动桥
四、双速主减速器 具有两档传动比，以提高汽车的动力性和经济性。 有两级传动：锥齿轮传动+行星齿轮系传动。 行星齿轮系中： 主动件：齿圈(主减速器从动齿轮)。 从动件：行星架(差速器壳)。
中心轮与从动件(行星架/差速器壳)连接
中心轮与固定件(桥壳)连接
含主减速器、差速器、半轴等。相对其他动力传动总成独立存在。
变速驱动桥：
将变速器和主减速器、差速器、半轴等合为一体。
变速驱动桥
21
第十四章 驱动桥
第五节 驱动车轮的装置与桥壳
驱动车轮传动装置：
位于汽车传动系的末端，其功用是将转矩由差速器的半轴齿轮传
给驱动车轮。

对于断开式驱动桥或转向驱动桥：半轴和万向节传动装臵； 非断开式驱动桥：半轴 减速驱动桥：半轴+轮边减速器
•

•

滑块凸轮式差速器
主动套为输入件， 内、外凸轮花键套为两个 输出件。 内、外凸轮 花键套转速不相等时，滑 块径向滑动，与内、外凸 轮间产生摩擦力矩，使慢 转的输出件上可得到比快 转的输出件更大的转矩。

28
15
第十四章 驱动桥
二、强制锁止式差速器 差速锁
为提高车辆在坏路面的通过能力，当一侧 车轮滑转时，用差速锁将一个半轴与差速 器壳锁成一体，则差速器无差速作用，此 时另一侧车轮传递全部扭矩。 M1 + M2 =M0 。
16
第十四章 驱动桥
第三节 限滑差速器
一、限滑差速器的分类 转矩敏感式（转矩式） 限滑转矩Mr主要与差速器输入转矩M0密切相关。Mr随M0增加而 增大。 转速敏感式（转速式） 限滑转矩Mr主要与差速器左右半轴转速差(n1－n2 )密切相关。Mr 随|(n1－n2 )|增加而增大。 主动控制式 通过电子装臵或电液控制装臵来实现限滑。
差速原理：运动关系 n1 + n2 = 2 n0 ，左、右半轴齿轮转速之和等于
2倍差速器壳转速。 (n1 + n2)与行星齿轮自转速度无关。 n1 = n2 时：n1 = n0 ，n2 = n0 ； n1(或n2 ) = 0 时：n2 (或n1 ) = 2 n0 ； n0 = 0 时：n1 = – n2
22
第十四章 驱动桥
一、半轴
半轴为一实心轴，内端用花键与半轴齿轮连接，外端连接轮毂。 半轴的支承形式：全浮式支承；半浮式支承。
1. 全浮式支承
结构特点：车轮轮毂用轴承支承在桥壳上；半轴凸缘与轮毂联接。 受载状态：半轴承受转矩。两端不承受反力和弯矩。
23
第十四章 驱动桥
2. 半浮式支承
结构特点：车轮支承在半轴上（半轴与轮毂用圆锥面固定连接）；半轴用轴 承支承在桥壳上。 受载状态：半轴承受转矩。外端承受弯矩；内端不承受弯矩。
26
第三节 限滑差速器
•
•
五、其他限滑差速器
托森差速器
• 两轴（蜗杆）转速相同时，两 蜗轮不自转。两轴转速不同时， 两蜗轮按不同方向自转。 转速较低的蜗杆为逆传动（蜗 轮轮带动蜗杆），其摩擦力矩 很大。 两轴转速差越大，内摩擦力矩 越大。当一蜗杆转速为0时，差 动器锁死。 用于转速差不大的，如轴间差 速器、后轮间差速器。不用作 前轮间减速器。
