Tica天加空调控制器使用说明

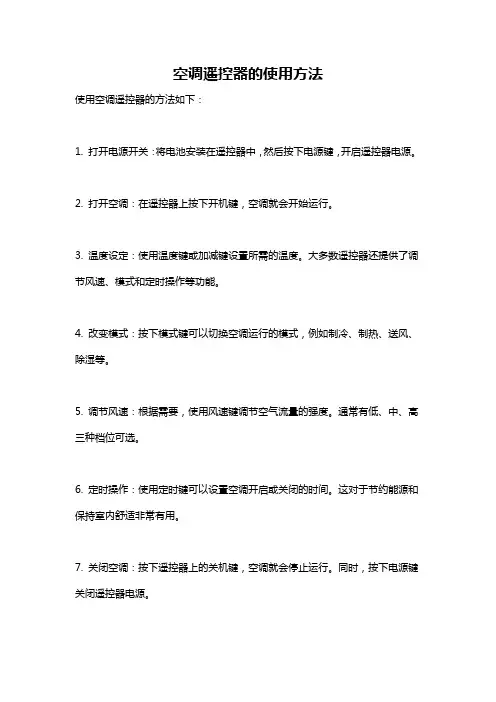

空调遥控器的使用方法
使用空调遥控器的方法如下：
1. 打开电源开关：将电池安装在遥控器中，然后按下电源键，开启遥控器电源。

2. 打开空调：在遥控器上按下开机键，空调就会开始运行。

3. 温度设定：使用温度键或加减键设置所需的温度。

大多数遥控器还提供了调节风速、模式和定时操作等功能。

4. 改变模式：按下模式键可以切换空调运行的模式，例如制冷、制热、送风、除湿等。

5. 调节风速：根据需要，使用风速键调节空气流量的强度。

通常有低、中、高三种档位可选。

6. 定时操作：使用定时键可以设置空调开启或关闭的时间。

这对于节约能源和保持室内舒适非常有用。

7. 关闭空调：按下遥控器上的关机键，空调就会停止运行。

同时，按下电源键关闭遥控器电源。

遥控器使用方法还可以根据具体品牌和型号而有所不同，需要仔细查看说明书进行操作。

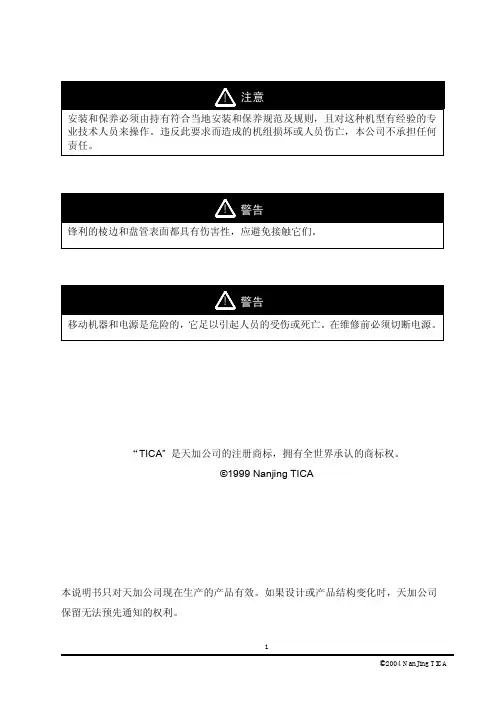

本说明书只对天加公司现在生产的产品有效。

如果设计或产品结构变化时，天加公司保留无法预先通知的权利。

执行标准：GB/T 18430.1-2001目录1. 型号说明 (3)2. 机组部件 (4)3. 安装和基础 (5)4. 运行极限 (9)5. 机组安装 (10)6. 控制与操作 (16)7. 预防性维修 (29)8. 故障检查 (31)9. 售后服务及保修 (33)10. 维护（维修）记录 (34)说明：该整体式热泵机组设计成室外安装（如屋顶或建筑物的地面），运至现场后只需接上水管、电源和控制导线就可运行，主要用于为集中式空调工程提供冷(热)水。

1.型号说明机组型号说明TAS 205 . 2 B R热泵机组R单冷机组无标示设计序列号 A 、B、C ……压缩机数量2台名义制冷量205冷吨（1冷吨＝3.517 kW）天加风冷螺杆式冷(热)水机组2.机组部件3.安装和基础（1）安装图4.运行极限电压极限一定要遵守下列电压极限，否则会对压缩机造成严重的损伤电压机组电源最小电压(V) 最大电压(V) 380V/3~/50Hz 342 4185.机组安装警告为了确保保用期的有效性，该设备必须由天加授权的机修工或具备冷水机安装经验的合格的维修人员来安装。

安装时必须遵守所有相应的规范，特别是当涉及电气接线和安全元件时。

高压切断设定值、设计工作压力和通风要求与制冷剂的充注量及类型相符。

电压超过控制板范围将导致机组损坏，安装前，打开所有的断路开关。

安装检查事项在安装之前，要对下列各项进行检查：1．检查机组是否有运输损伤；2．按下图来起吊机组；3．打开机组连接水管，在连接水管之前不要取下水管接头的保护盖，检查水管是否清洁；4．按照正确的方法接管，详情参见ASHRAE(美国加热制冷与空调工程师协会标准)手册215和219章；5．检查机组的安装和运行是否满足极限要求。

下面几页给出了安装的步骤。

装卸该机组整机装运，机组充注了正常运行所需的制冷剂，装运时要小心谨慎，避免因鲁莽操作而损坏机组。

水冷满液式螺杆冷水机组(用户手册) WATER-COOLED FLOODED SCREW CHILLER天加中央空调TICA CENTRAL AIR-CONDITIONING目录章节页码1.概述 (1)2.验收和搬运 (1)3.型号说明 (1)4.技术参数表 (2)5.机组外形尺寸图 (4)6.机组基础图 (7)7.机组安装 (7)8.机组启动及运行 (11)9.电气控制及操作说明 (12)10.机组维护 (31)11.故障排除 (32)水冷满液式螺杆式水机组 （用户手册） V1.01.概述天加TWSF 系列水冷螺杆式冷水机组设计简洁，采用先进的半封闭式双螺杆压缩机，结合最新技术设计的高效管冷凝器和满液式蒸发器，配以先进微电脑控制技术，产品具有系统稳定，振荡小，可靠性高，运行高效节能等优势；天加独创的压缩机防反转程序和自动回油程序更加确保机组的运行可靠性，产品种类近四十余种供客户广泛应用于各种舒适，工艺场合。

2.验收和搬运2.1验收当设备到达后，按照提货清单仔细检查所有项目是否齐全，零部件在运输过程中是否损坏，若有损坏，请通知运输商并书面提出赔偿要求。

天加公司对运输过程中货物的破损不承担任何责任。

在安装机组之前，必须检查当地所用电源电压、频率等是否适合本机组，到货验收合格后发生的任何损伤，天加公司将不承担赔偿责任。

2.2 搬运机组安装在防滑枕木或槽钢上以避免机组发生突发损伤，并可用于简单的起吊和移动，在机组未定位之前不要取下枕木或槽钢，且移动和起吊机组时最好带有枕木或槽钢。

机组起吊时，必须用缆绳或链子缚紧在机组起吊孔上起吊，起吊时必须保护机组的控制柜和机组其它部分不受损伤，（可参考7.1机组起吊示意图）。

3.型号说明TW水冷冷水机组螺杆式制冷压缩机S F 满液式蒸发器XXXX 名义制冷量RTX 压缩机数量R1制冷剂：R1-R22、R2-R134a D双工况 缺省时为单工况4.技术参数表4.1 TWSF-R1(R22)系列水冷螺杆式冷水机组技术参数机组型号TWSF 0110.1 0125.1 0140.1 0155.1 0170.1 0180.1 0230.1 0245.1 0265.1 0280.2 0310.2 0350.2 0370.2 0425.2 0470.2 0500.2 0540.2 0575.3 0625.3 0675.3 0725.3 0770.3 0830.3 0900.2 1015.2 1180.3 1385.3 1565.3制冷量RT 107 124 138 154 169 181 231 245 263 282 312 347 372 422 471 504 540 573 624 675 725 771 830 899 1015 1177 1384 1564 104kcal/h 32 38 42 47 51 55 70 74 79 85 94 105 113 128 143 152 163 173 189 204 219 233 251 272 307 356 418 473 kW 375 437 486 543 596 638 812 861 924 992 1096 1221 1310 1484 1658 1772 1898 2015 2194 2372 2551 2710 2919 3160 3570 4140 4867 5500 电制380V-3Ph-50Hz制冷剂R22压缩机数量 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 3 3 3 3 3 3 2 2 3 3 3额定电流 A 120 134 146 170 183 201 250 266 287 292 340 366 402 451 500 532 574 603 652 701 750 798 861 940 1062 1200 1410 1593 最大启动电流 A 318 354 374 453 543 595 595 665 718 520 623 726 796 845 845 931 1005 997 1046 1095 1095 1197 1292 1645 1859 1800 2115 2390 最大运行电流 A 162 181 197 230 247 271.4 338 359 387 394 459 494 543 609 675 718 775 814 880 946 1013 1077 1162 1269 1433.7 1620 1903.5 2150.6 输入功率kW 72 84 93 104 114 122 155 165 177 189 210 234 250 283 315 337 361 381 414 447 480 508 547 592 667 772 908 1025蒸发器水程设计压力MPa 1.0水流量m3/h 64 75 84 93 102 110 140 148 159 171 188 210 225 255 285 305 326 347 377 408 439 466 502 543 614 712 837 946 水压降kPa 57 57 59 59 59 62 63 52 53 53 55 55 60 60 60 62 62 60 60 60 60 62 62 55 57 61 64 66 水管管径DN125 150 200 250300冷凝器水程设计压力MPa 1.0水流量m3/h 77 90 100 111 122 131 166 176 189 203 225 250 268 304 339 363 388 412 448 485 521 553 596 645 729 845 993 1122 水压降kPa 59 60 60 60 62 63 63 53 55 55 56 57 62 62 62 64 64 62 63 63 63 65 65 57 58 66 67 70 水管管径DN125 150 200 250300机组尺寸长mm 3345 3345 3380 3580 3580 3585 3585 3585 3600 4470 4485 4500 4500 4500 4500 4515 4515 4665 4780 4780 4780 4800 4850 4725 4755 4930 4990 5040 宽mm 1180 1180 1260 1260 1260 1340 1340 1340 1460 1340 1460 1460 1560 1560 1560 1660 1660 2100 2100 2100 2100 2350 2350 2400 2450 3260 3420 3620 高mm 1670 1670 1670 1670 1710 1760 1760 1760 1820 1780 1820 1780 1870 1870 1870 1920 1920 1970 2070 2070 2070 2070 2120 2600 2650 2640 2695 2795机组重量运输重量kg 2700 2950 3100 3250 3350 3450 3700 3970 4200 4950 5300 5690 6080 6200 6710 7430 7850 8240 8380 8520 8670 9250 9690 11500 13500 17400 20100 22600 运行重量kg 2840 3100 3250 3400 3500 3600 3880 4220 4450 5150 5450 5875 6300 6400 6940 7680 8400 8820 9000 9170 9350 10000 10500 12500 14600 18700 21140 23800 压缩机型号305 353 413 463 503 553 603 700 780 413*2 463*2 503*2 553*2 503+603 603*2 700*2 780*2 553*3 553*2+603 553+603*2 603*3 700*3 780*3 1280*2 1465*2 1090*3 1280*3 1465*3莱富康SRC-S-汉中RC-说明：1.表中数据为机组在标准设计工况下数据：制冷时，冷冻水进出水温度12℃/7℃，冷却水进出水温度30℃/35℃。

机组外形尺寸图（室外机）TSA15/20/30 外形图R最小回风间距 最小回风间距最小检修间距机型型 号 TSA15 TSA20 TSA30 A（长） 760 850 910 B（宽） 255 290 340外形尺寸（mm） C（高） 525 580 810 D(长安装) 540 500 625 E(宽安装) 286 310 380外机数量(台) 1 1 1大于系统数（台） 1 1 1第 11 页 共 44 页机组外形尺寸图（室外机）TSA50/60//150 外形图R最小回风间距 最小回风间距最小检修间距机型型号 TSA50 TSA60 TSA150外形尺寸(mm) A（长） 910 1080 B（宽） 340 350 C（高） 1330 1290 D(长安装) 625 1040 E(宽安装) 380 309大于外机数量(台) 1 1 3系统数 （个） 1 1 3第 12 页 共 44 页机组外形尺寸图（室外机）TSA75/100/125/200/250/300 外形图最小出风间距风冷管 道式 空调机 组室 外机型号 额 定制冷量 额 定制热量 制 冷剂 充注量 出厂 编号 电 源 室 外机额定 功率 电 流 重量 生产 许可证编 号 制造日期南 京 天 加 空 调 设 备 有 限 公司最小回风间距最小回风间距最小回风 间距机型 TSA75B(R) TSA100D(R) TSA125D(R) TSA200D(R) TSA300E(R) TSA250D(R)长 A（mm）宽 B（mm）高 C（mm）长安装 D（mm）宽安装 E（mm）外机数量 (台)1 1最小 维修间距系统数 （个）2 2 2 4 6 414038219247707811 2 314478659247708252第 13 页 共 44 页机组外形尺寸图（室外机）TSA400/500/600/750/1000 外形图最小出风间距C最小回风间距 最小回风间距最小回风间距BE D A D机型 TSA400C(R) TSA600D(R) TSA500D(R) TSA750D(R) TSA1000C(R)长 宽 高 长安装 宽安装 A（mm） B（mm） C（mm） D（mm） E（mm）1808109011587501050系统数 （个） 4 6 4 6 4外机数量 （台） 2 3 2 3 4第 14 页 共 44 页最小维修间距机组验收机组验收仔细验货看有否运输损坏。

水冷满液式螺杆冷水机组(用户手册) WATER-COOLED FLOODED SCREW CHILLER天加中央空调TICA CENTRAL AIR-CONDITIONING目录章节页码1.概述 (1)2.验收和搬运 (1)3.型号说明 (1)4.技术参数表 (2)5.机组外形尺寸图 (4)6.机组基础图 (7)7.机组安装 (7)8.机组启动及运行 (11)9.电气控制及操作说明 (12)10.机组维护 (31)11.故障排除 (32)水冷满液式螺杆式水机组 （用户手册） V1.01.概述天加TWSF 系列水冷螺杆式冷水机组设计简洁，采用先进的半封闭式双螺杆压缩机，结合最新技术设计的高效管冷凝器和满液式蒸发器，配以先进微电脑控制技术，产品具有系统稳定，振荡小，可靠性高，运行高效节能等优势；天加独创的压缩机防反转程序和自动回油程序更加确保机组的运行可靠性，产品种类近四十余种供客户广泛应用于各种舒适，工艺场合。

2.验收和搬运2.1验收当设备到达后，按照提货清单仔细检查所有项目是否齐全，零部件在运输过程中是否损坏，若有损坏，请通知运输商并书面提出赔偿要求。

天加公司对运输过程中货物的破损不承担任何责任。

在安装机组之前，必须检查当地所用电源电压、频率等是否适合本机组，到货验收合格后发生的任何损伤，天加公司将不承担赔偿责任。

2.2 搬运机组安装在防滑枕木或槽钢上以避免机组发生突发损伤，并可用于简单的起吊和移动，在机组未定位之前不要取下枕木或槽钢，且移动和起吊机组时最好带有枕木或槽钢。

机组起吊时，必须用缆绳或链子缚紧在机组起吊孔上起吊，起吊时必须保护机组的控制柜和机组其它部分不受损伤，（可参考7.1机组起吊示意图）。

3.型号说明TW水冷冷水机组螺杆式制冷压缩机S F 满液式蒸发器XXXX 名义制冷量RTX 压缩机数量R1制冷剂：R1-R22、R2-R134a D双工况 缺省时为单工况4.技术参数表4.1 TWSF-R1(R22)系列水冷螺杆式冷水机组技术参数机组型号TWSF 0110.1 0125.1 0140.1 0155.1 0170.1 0180.1 0230.1 0245.1 0265.1 0280.2 0310.2 0350.2 0370.2 0425.2 0470.2 0500.2 0540.2 0575.3 0625.3 0675.3 0725.3 0770.3 0830.3 0900.2 1015.2 1180.3 1385.3 1565.3制冷量RT 107 124 138 154 169 181 231 245 263 282 312 347 372 422 471 504 540 573 624 675 725 771 830 899 1015 1177 1384 1564 104kcal/h 32 38 42 47 51 55 70 74 79 85 94 105 113 128 143 152 163 173 189 204 219 233 251 272 307 356 418 473 kW 375 437 486 543 596 638 812 861 924 992 1096 1221 1310 1484 1658 1772 1898 2015 2194 2372 2551 2710 2919 3160 3570 4140 4867 5500 电制380V-3Ph-50Hz制冷剂R22压缩机数量 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 3 3 3 3 3 3 2 2 3 3 3额定电流 A 120 134 146 170 183 201 250 266 287 292 340 366 402 451 500 532 574 603 652 701 750 798 861 940 1062 1200 1410 1593 最大启动电流 A 318 354 374 453 543 595 595 665 718 520 623 726 796 845 845 931 1005 997 1046 1095 1095 1197 1292 1645 1859 1800 2115 2390 最大运行电流 A 162 181 197 230 247 271.4 338 359 387 394 459 494 543 609 675 718 775 814 880 946 1013 1077 1162 1269 1433.7 1620 1903.5 2150.6 输入功率kW 72 84 93 104 114 122 155 165 177 189 210 234 250 283 315 337 361 381 414 447 480 508 547 592 667 772 908 1025蒸发器水程设计压力MPa 1.0水流量m3/h 64 75 84 93 102 110 140 148 159 171 188 210 225 255 285 305 326 347 377 408 439 466 502 543 614 712 837 946 水压降kPa 57 57 59 59 59 62 63 52 53 53 55 55 60 60 60 62 62 60 60 60 60 62 62 55 57 61 64 66 水管管径DN125 150 200 250300冷凝器水程设计压力MPa 1.0水流量m3/h 77 90 100 111 122 131 166 176 189 203 225 250 268 304 339 363 388 412 448 485 521 553 596 645 729 845 993 1122 水压降kPa 59 60 60 60 62 63 63 53 55 55 56 57 62 62 62 64 64 62 63 63 63 65 65 57 58 66 67 70 水管管径DN125 150 200 250300机组尺寸长mm 3345 3345 3380 3580 3580 3585 3585 3585 3600 4470 4485 4500 4500 4500 4500 4515 4515 4665 4780 4780 4780 4800 4850 4725 4755 4930 4990 5040 宽mm 1180 1180 1260 1260 1260 1340 1340 1340 1460 1340 1460 1460 1560 1560 1560 1660 1660 2100 2100 2100 2100 2350 2350 2400 2450 3260 3420 3620 高mm 1670 1670 1670 1670 1710 1760 1760 1760 1820 1780 1820 1780 1870 1870 1870 1920 1920 1970 2070 2070 2070 2070 2120 2600 2650 2640 2695 2795机组重量运输重量kg 2700 2950 3100 3250 3350 3450 3700 3970 4200 4950 5300 5690 6080 6200 6710 7430 7850 8240 8380 8520 8670 9250 9690 11500 13500 17400 20100 22600 运行重量kg 2840 3100 3250 3400 3500 3600 3880 4220 4450 5150 5450 5875 6300 6400 6940 7680 8400 8820 9000 9170 9350 10000 10500 12500 14600 18700 21140 23800 压缩机型号305 353 413 463 503 553 603 700 780 413*2 463*2 503*2 553*2 503+603 603*2 700*2 780*2 553*3 553*2+603 553+603*2 603*3 700*3 780*3 1280*2 1465*2 1090*3 1280*3 1465*3莱富康SRC-S-汉中RC-说明：1.表中数据为机组在标准设计工况下数据：制冷时，冷冻水进出水温度12℃/7℃，冷却水进出水温度30℃/35℃。

空调控制器的说明书一、产品概述本空调控制器是一款专为家用空调定制的智能控制设备。

通过连接空调和手机APP，用户可以随时随地对空调进行远程控制，实现温度调节、风力设置、定时开关等功能。

本文将详细介绍空调控制器的安装、使用方法和注意事项。

二、安装步骤1. 准备工作在开始安装之前，请确保您拥有以下物品：空调控制器主机、空调遥控器、手机或平板电脑。

2. 连接主机将空调控制器主机插入空调室外机的控制板上，确保连接牢固。

然后，将主机与空调室内机的控制线连接，确保接触良好。

3. 配对遥控器使用空调遥控器对主机进行配对。

按照遥控器说明书中的指引，正确设置遥控器的型号、编码等参数。

确保遥控器和主机之间的信号传输正常。

4. 下载APP打开手机或平板电脑的应用商店，搜索并下载我们提供的空调控制器APP。

安装完成后，注册一个新账户或登录已有账户。

5. 连接网络确保手机或平板电脑已连接Wi-Fi或移动数据网络。

打开空调控制器APP，按照APP中的提示，连接空调控制器主机和手机。

6. 完成安装在设置过程中，根据APP的指引进行相应操作，并确保所有步骤都已成功完成。

安装完成后，您可以开始使用空调控制器。

三、使用方法1. 远程控制打开空调控制器APP，选择所需的空调室内机，调整温度、风力、模式等参数，即可通过手机实现远程空调控制。

2. 定时功能通过APP上的定时功能，您可以设置空调的开机和关机时间。

例如，您可以在下班前一小时自动开启空调，确保到家时室内温度舒适。

3. 智能模式本空调控制器支持智能模式，它可以根据房间温度和室外环境自动调整空调的工作状态，以达到节能和舒适的效果。

4. 室内温度检测空调控制器配备了高精度温度传感器，可以实时监测室内温度。

用户可以通过APP随时查看并调整温度设置。

四、注意事项1. 安全使用请按照说明书正确安装和使用空调控制器，避免在操作过程中对自己或他人造成伤害。

2. 温度设置在使用空调控制器时，请合理设置温度，以节约能源和保护环境。

空调控制器的简单操作流程1. 简介空调控制器是空调系统中的重要组成部分，它能够帮助用户控制空调的运行状态和温度调节。

本文档将介绍空调控制器的简单操作流程，帮助用户快速上手使用空调控制器。

2. 安装与连接在开始使用空调控制器之前，首先需要进行安装与连接。

具体操作步骤如下：1. 将空调控制器插入电源插座，并确保供电正常。

2. 将空调与空调控制器通过相应的通信接口（如红外线、无线等）进行连接。

3. 根据空调控制器说明书，进行相应的设置和配置。

3. 开机与关机一般来说，开机与关机是空调控制器的基本功能之一。

下面是开机与关机的操作流程：1. 按下空调控制器上的电源按钮，使空调控制器处于开机状态。

2. 按下遥控器上的电源按钮，使空调处于开机状态。

3. 若要关机，重复上述操作，将空调与空调控制器关闭。

4. 温度调节空调控制器的另一个重要功能是调节温度。

用户可以根据自己的需求增加或减少空调的制冷或制热效果。

具体操作步骤如下：1. 使用遥控器上的温度调节按钮，将温度调至所需的设定温度。

2. 空调控制器会将相应的指令发送给空调，使其按照设定温度进行工作。

3. 根据实际情况，根据需求适时调整温度。

5. 风力调节空调控制器还可以帮助用户调节风力大小，以满足用户对空气流动的需求。

具体操作步骤如下：1. 使用遥控器上的风力调节按钮，将风力调至所需的档位。

2. 空调控制器将相应的指令发送给空调，调整空调风扇的转速。

3. 根据实际情况，根据需求适时调整风力大小。

6. 模式选择除了温度调节和风力调节外，空调控制器还支持多种模式选择，以适应不同的使用场景。

具体操作步骤如下：1. 使用遥控器上的模式选择按钮，切换到所需的工作模式。

2. 空调控制器将相应的指令发送给空调，使其按照所选模式进行工作。

3. 根据实际需求，选择合适的工作模式，如制冷、制热、通风、除湿等。

7. 定时功能空调控制器通常还具有定时功能，用户可以根据需要设置空调开启或关闭的时间。

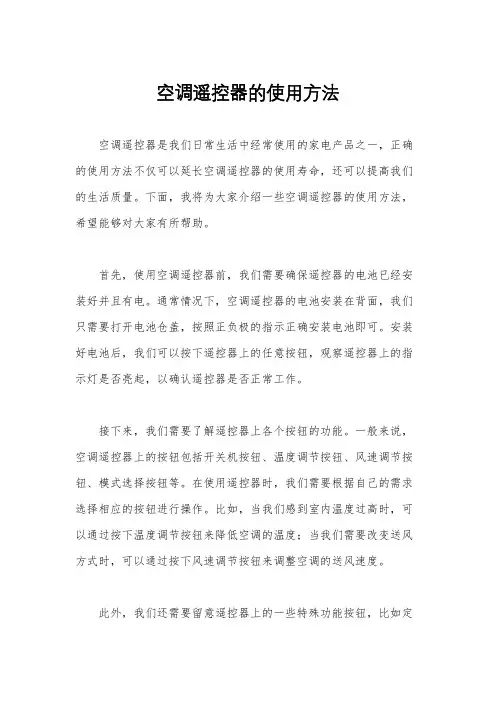

空调遥控器的使用方法空调遥控器是我们日常生活中经常使用的家电产品之一，正确的使用方法不仅可以延长空调遥控器的使用寿命，还可以提高我们的生活质量。

下面，我将为大家介绍一些空调遥控器的使用方法，希望能够对大家有所帮助。

首先，使用空调遥控器前，我们需要确保遥控器的电池已经安装好并且有电。

通常情况下，空调遥控器的电池安装在背面，我们只需要打开电池仓盖，按照正负极的指示正确安装电池即可。

安装好电池后，我们可以按下遥控器上的任意按钮，观察遥控器上的指示灯是否亮起，以确认遥控器是否正常工作。

接下来，我们需要了解遥控器上各个按钮的功能。

一般来说，空调遥控器上的按钮包括开关机按钮、温度调节按钮、风速调节按钮、模式选择按钮等。

在使用遥控器时，我们需要根据自己的需求选择相应的按钮进行操作。

比如，当我们感到室内温度过高时，可以通过按下温度调节按钮来降低空调的温度；当我们需要改变送风方式时，可以通过按下风速调节按钮来调整空调的送风速度。

此外，我们还需要留意遥控器上的一些特殊功能按钮，比如定时开关机、睡眠模式、节能模式等。

这些功能按钮可以帮助我们更加智能地使用空调，提高空调的使用效率。

比如，定时开关机功能可以让我们在预设的时间内自动开启或关闭空调，节省能源的同时也能保证室内温度的舒适度；睡眠模式则可以根据人体的生理特点调整空调的工作模式，帮助我们更好地入睡。

最后，我们需要注意保养空调遥控器。

遥控器作为我们经常使用的家电产品，也需要定期清洁和保养。

在清洁遥控器时，我们可以使用干净的抹布蘸取少量清水或消毒液，轻轻擦拭遥控器的表面，避免使用化学溶剂或者过于湿润的抹布，以免损坏遥控器的表面。

另外，当我们长时间不使用空调时，可以取出遥控器中的电池，以免电池漏液腐蚀遥控器内部。

总之，正确的使用方法和合理的保养是保证空调遥控器正常工作的重要保障。

希望以上介绍的内容能够帮助大家更好地使用空调遥控器，享受到更加舒适的生活。

谢谢大家的阅读！。

型号说明天加风冷净化式空调机组的型号编制如下：室内机TACXTMCX特征代码H—卧式V—立式C—吊顶式设计序号A、B、C．．．．．．．规格宽度模数，每模100mm规格高度模数，每模100mm风冷净化式空调机组室内机TACX箱板厚度为25mmTMCX箱板厚度为35mmTBCX箱板厚度为50mm例：TACX 0918BH箱板厚度25mm、高9模，宽18模，卧式机组外形高=高度模数*100+T+底座高，外形宽=宽度模数*100+T。

TAC系列T=50，TMC系列T=70，TBC系列T=100；当机组总高模数大于等于25或宽度模数大于25时，底座高100mm；其余底座高80mm。

室外机工厂识别码特征代码R—冷暖型单冷型—省略设计序号A、B、C……规格30、50、60……风冷净化式空调机组室外机例：TSA60CR6HP、冷暖型室外机按下“功能”键，可选择日期/时间设定子菜单。

子菜单标M1将连续闪烁6秒。

1) 按下“模式”键将改变日期设定，可从周日到周六。

2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。

按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。

持续按住以上按钮可自动改变其设置。

按住按钮期间，其改变将以3种速度进行。

c)定时按下“功能”键，可选择相应子菜单(M1)。

相应子菜单(M1)将连续闪烁6秒。

1)按下“模式”键将改变日期设定，从周一到周日2)按下“开/关”键持续3秒，可选择开机或关机定时设定。

此功能用于选择定时开/关机。

若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。

若有关定时开/关未被设置过，显示屏将显示--:--，否则将显示最后设定时间。

定时器按键“▲”/“▼”用来输入开/关时间。

如果长按“▲”或“▼”键，计时器的设定时间也将相应、快速的增加/减少。

若定时器未被设置过它将从“00 00”开始，否则它将从以前的设定时间开始。

MODULAR AIR-COOLED CHILLER(HEAT PUMP)目录一、总述 (2)二、安全注意事项 (3)三、机组说明 (4)1.适用范围、用途及特点 (4)2.执行标准 (5)四、机组技术参数 (6)1.型号命名 (6)2.技术参数 (6)3.结构示意图 (7)五、机组安装 (8)1.安装要点 (8)2.安装示意图 (8)3.机组安装 (11)4.水系统安装 (11)5.电气安装 (17)六、机组调试运行说明 (23)七、机组控制器使用说明 (25)1．安全注意事项 (25)2．适用范围 (26)3．系统特性 (26)4．机组操作说明 (26)八、机组维护保养 (35)九、机组常见故障分析与处理方法 (36)十、售后服务 (38)十一、其它说明 (39)1.远程控制器的安装 (39)2.辅助电加热 (40)3.联锁控制器 (41)4.总出水感温探头的安装说明 (42)5.感温探头及水泵与主机的连接说明 (43)一、总述该手册属客户财产与机组配套使用，完工后请放回技术资料袋中并妥善保存。

安装空调机组前请仔细阅读本手册，请按照手册安装与维护机组，以确保空调机组能正常可靠的运行。

空调机组的安装必须由TICA公司指定的专业人员完成。

若安装或维护由不合格人员操作，或未按本手册要求安装与操作，厂商概不负责。

该手册并未力图覆盖各种机组的差异或安装中可能遇到的所有问题，不可能为安装中出现的所有可能性都提供指导。

如果购买人欲进一步获取信息或者遇到特殊问题而本说明书中未能详尽解释，请与TICA公司联系。

本手册中，在适当的地方会给出“危险”、“警告”和“注意”提示，为确保人身安全和机组的正常运行，请仔细阅读这些内容并遵循之。

危险：指出潜在的危害情形，如果忽视，可能会导致死亡或严重的人身伤害。

警告：指出潜在的危害情形，如果忽视，可能会导致轻微或中等人身伤害。

也用于警示不安全的活动。

注意：指出潜在的设备损坏情形，如果忽视，可能导致设备损坏或财产损失，或可能的环境污染。

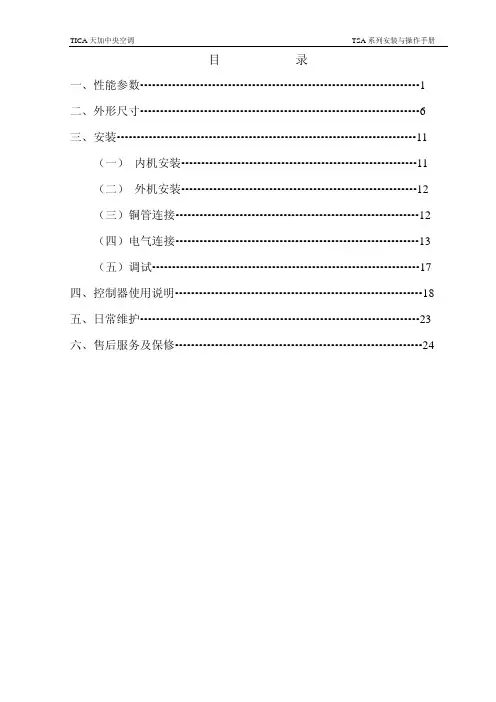

风冷管道机安装操作手册_2022_1_12无新风TICA天加中央空调TSA系列安装与操作手册目录一、性能参数1二、外形尺寸6三、安装10（一）内机安装10（二）外机安装11（三）铜管连接11（四）电气连接12（五）调试16四、控制器使用说明17五、日常维护22六、售后服务及保修23性能参数表1(风冷管道机)型号室内机TSD室外机TSA额定制冷量额定制热量长外形尺寸宽高重量风机室内电机机风量机外静压电源输出轴功率kWkWmmmmmmkgm3/hPakWkWmmmmmmmmmmkgkWkWAA4.634.598.568.497.506.5016.1014.8395036012451101403821924220622某425965某425/767某530/1111某530270某295745某295/820某2950.3753.450CR/CRI50FR12.1013.3075BR/BRI75BR19.5020.40/DRI/DRVI100DR25.5028.50/DRI/DRVI125DR30.0034.10150FRI/FRVI150FR41.0044.00200DRI/DRVI200DR52.0055.00700/821540/62593/128430080700/821/688540/625/1376110/140/1805000100220V/1~/50Hz0.375某260.375某28.5/1317某530/1363某570820某2950.375某310.2DN25（R1）/1615某530/1663某5701216某2951834某8001834某800/1824某882/1824某882346某1119 346某1119700/821/688540/625/1376147/175/20068001201202/10021202/1002900/2004270/2807500150900/2004290/30010000250380V/3N~/50Hz1.5123.018某可选辅助电加热冷凝排水管回风口尺寸送风口尺寸压缩机型式长外形尺寸宽室外机（单台）高重量（单台）电源整机输入功率制冷制热制冷制热型号充注量连接方式连接管尺寸全封闭涡旋式压缩机14038219242301403821924250108035012901301403821924230380V/3N/50Hz9.969.5021.4020.40 R2211.9311.8525.6025.4016.3515.5030.2028.7021.0019.8038.9036.60整机额定电流制冷剂kg4.63.1某24.3某2喇叭口连接5.0某24.2某33.2某4内机焊接,外机喇叭口12.7某219.05某25级12.7某319.05某34级12.7某419.05某45级液管φmm汽管φmm12.719.053级12.7某219.05某24级12.7某219.05某24级能源效率等级型号TSD250DRI/DRVI300ERI300ER79.0083.0020041672128539015000250400BRI400CR105.00110.020241831165540020000300500DRI500DR121.0133.020241942184746024000350380V/3N~/50Hz 4.020.44.0245.530.07.536DN25（R1）1834某8001834某12111824某15251834某16822148某21482148某24622462某2462/1824某882575某575645某645720某720801某801898某8981007某100711.054.415.061.218.576.5600DRI600DR157.50165.0023382258233852031000500750DRI750DR181.50199.50233824962652580375005001000BRI1000CR248.30266.0026572496265272049000500TSA250DR额定制冷量额定制热量kWkW62.0068.00长mm2105/2004外形尺寸宽mm1303/1002高mm900/2004重量kg298/32022000250m3/h风量风室机机外静压Pa内电电源机机输出轴功率kW某可选辅助电加热kW冷凝排水管回风口尺寸送风口尺寸压缩机型式mmmm346某11191447865924260全封闭涡旋式压缩机1403821924230180810901158490180810901158530380V/3N/50Hz25.0524.0046.3044.4031.6728.6058.6052.9041.4639.0076.7072.2049.5149.0091.6090.70R224.9某44.3某69.0某410某49某6焊接连接15.88某428.6某44级15.88某428.6某44级15.88某628.6某64级15.88某628.6某64级22.23某438.09某43级10某620某462.1958.50115.05108.30 74.2773.50137.40136.0599.0098.00183.20221.30180810901158490180810901158530180810901158530长mm外形室尺寸宽mm外（单台）高mm机重量（单台）kg电源整机输入功率制冷kW制热kW制冷A制热Akg整机额定电流制冷剂型号充注量连接方式内机焊接,外机喇叭口12.7某619.05某65级连接管尺寸液管φ12.7某4汽管φ19.05某45级能源效率等级型号室内机TSD50C/CI室外机TSAkW50F12.1075B/BI75B19.50100D/DI/DVI100D25.50125D/DI/DVI125D30.001805/1858/1833700/821/688540/625/1376147/175/200 6800120150FI/FVI200DI/DVI150F42.90200D52.00额定制冷量长外形尺寸宽高重量风量mm957/10101507/1560/1533mmmmkgm3/h700/821540/62568/90255080700/821540/62593/128430080700/821/688540/625/1376110/140/1805000100220V/1~/50Hz0.3750.375某20.375某21172某425/1317某530/1363某570820某2952105/20042105/20041202/10021202/1002900/2004270/2807500150 900/2004290/30010000250风室机机外静压Pa内电电源机机输出轴功率kW冷凝排水管回风口尺寸送风口尺寸压缩机型式长外形室尺寸宽外（单台）高机重量（单台）电源380V/3N~/50Hz0.375某31.53.0DN25（R1）1470某425/1615某530/1663某5701216某2951834某8001834某800/1824某882/1824某882346某1119 346某1119622某425965某425mm/767某530/1111某530mm270某295mmmmmmkg4.637.5095036012451101403821924220745某295/820某295全封闭涡旋式压缩机14038219242301403821924250380V/3N/50Hz9.96R224.63.1某24.3某2喇叭口连接12.719.053级12.7某219.05某24级12.7某219.05某24级12.7某219.05某25级5.0某24.2某33.2某411.9317.221.00108035012901301403821924230整机输入功率制冷kW制冷剂型号量kg连接方式内机焊接,外机喇叭口12.7某319.05某33级12.7某419.05某45级连接管尺寸液管φ气管φ能源效率等级型号室内机TSD室外机TSAkWmmmmmmkgm3/h250DI/DVI250D64.402105/20041303/1002900/2004298/32022000250 300EI300E81.4020041672128539015000250400BI400C108.7020241831165540020000300500DI500D125.5020241942184746024000350600DI600D163.0523382258233852031000500750DI750D188.25233824962652580375005001000BI1000C248.3026572496265272049000500额定制冷量长外形尺寸宽高重量风量室风机外静压Pa内机电源机电机输出轴功率kW冷凝排水管回风口尺寸送风口尺寸长外形尺寸宽室（单台）外高机重量（单台）电源整机输入功率制冷kW制冷剂型号380V/3N~/50Hz4.04.05.57.511.015.018.5DN25（R1）mm1mmmmmmmmkg346某11191447865924260575某575645某645720某720801某801898某8981007某10071403821924230180810901158490180810901158530180810901158490180810901158530180810901158530某4380V/3N/50Hz26.3032.3042.7051.0064.0576.5099.00R224.9某44.3某69.0某410某47.5某6焊接连接15.88某428.6某44级15.88某428.6某44级15.88某628.6某64级15.88某628.6某64级22.23某438.09某43级10某620某4量kg连接方式内机焊接,外机喇叭口12.7某419.05某45级12.7某619.05某65级连接管尺寸液管φ气管φ能源效率等级型号额定制冷量额定制热量长外形尺寸宽高重量室内机风量机外静压电源冷凝排水管送风口尺寸重量长外形尺寸（单台宽室外机高重量（单台）电源电源线线整机输入功率横截面积/数量横截面积/数量制冷制热型号充注量连接方式连接管尺寸能源效率等级备注：1.制冷量是根据室内干球温度27℃，湿球温度19℃；室外干球温度35℃，湿球温度24℃测得;2.制热量是根据室内干球温度20℃，湿球温度15℃；室外干球温度7℃，湿球温度6℃测得;3.额定制冷量没有考虑风机电机的发热损失，名义风量是指标准状况下高速挡运行的风量;4.标准机组性能测试条件：配管长度7.5米（水平）;5.TSA400以上机型（含TSA400），出厂前不带R22，需要现场充注;6.机组制冷模式开动必要条件：室外温度在22℃以上;7.机组能效等级参考《GB19576-2004单元式空气调节机能效限定值及能源效率等级》;8.非标静压机组的输入功率有小的变动但不影响机组整体配电线时，说明书将不另列出参数表;9.220V/1~/50Hz机型，需要增加电加热或电机有变更时，可能使用380V/3N~/50Hz电源规格参数如因产品改良而更改，恕不另行通知，请以机组铭牌所标为准室内机室外机kWkWmmmmmmkgm3/hPaTSR50CETSA50CE12.0017.00163052029052255050TSD100DEITSA100EE25.0033.0015609806251405000100220V/1~/50HzDN25（R1）mmkgmmmmmmkgmm2/根mm2/根kWkWkg4.4喇叭口连接φmmφmm12.719.053级12.7某219.05某24级1380某175529604421150130380V/3N~/50Hz2.5/51.5/94.835.12R224.4某26/51.5/159.9610.63820某2941409604421150130制冷剂液管汽管（一）室内机外型尺寸：注:以上机组尺寸为设定的标准尺寸,机组实际制作时具体尺寸可能与表格中尺寸有差异,请以实物为准；图中标示机组为侧出风，TSD500~1000标准机型为顶出风（二）室外机外型尺寸TICA天加中央空调TSA系列安装与操作手册TSA75/100/125/200/250/300机型风冷管道式空调机组室外机型号额定制冷量电源室外机额定功率/电流额定制热量重量制冷出厂生产许可证编制造日期号K某0613-00357南京天加空调设备有限公司备注：TSA75B(R)/TSA100D(R)/TSA125D(R)由1台外机组成TSA200D(R)/TSA250D(R)由2台外机组成TSA300E(R)由3台外机组成BCEDA类别型号TSA75B(R)/100D(R)/125D(R)/200D(R)/300E(R)TSA250D(R)注：Amm14031447Bmm821865Cmm924924Dmm770770Emm781825TSA75B(R)/100/125D(R)内外机系统是喇叭口连接，外机为单台机组；TSA200外机为两台机组，TSA300外机为三台机组喇叭口连接(内机焊接连接)。

恒温恒湿控制器操作手册PAC2000前言PAC2000通用恒温恒湿控制器是与恒温恒湿空气处理机组、单元式恒温恒湿空调机等配套的专用控制器，为正确使用PAC2000系统，在启动和操作空调器之前请仔细阅读本手册内容并注意高亮度显示文本。

读者该操作手册为有一定的空调背景的技术人员、安装人员、设备调试人员。

一、概述PAC2000 主要特点●在机组动力满足要求和适当的环境下，温度控制精度可达到±0.50C，湿度控制精度可达到±5%RH的高精度控制。

●标准配置为最大四个制冷系统、三组电加热或电动执行器，一组加湿器。

也可根据用户要求进行其他配置的设计。

●两行液晶背光中文界面显示，最大汉字20字符，英文40字符●通过面板上的9个键操作控制器●单键开/停机，密码保护●适时显示环境温度、湿度●适时显示设备状态●故障自动报警和显示●定时启停机功能键盘功能●操作面板布置●键功能F1键：启动/停止键F2键：显示环境温度，湿度F3键：显示设备状态F4键：参数设置F8(SHIFT+F4):故障列表ENTER键：写入新数据和确认信息SHIFT键：快速操作表此表为标准型控制器操作指南，现场操作可能存在显示顺序上分歧，属正常。

二、操作步骤2.1．上电初始显示刚上电时，顺序出现如下显示延时数秒延时数秒，显示主菜单2.2．如何启动机组当现场/远程选择开关处于远程状态时，通过情报面板启动机组（停止机组），文本显示器上F1键锁定，即F1键不起作用；当现场/远程选择开关处于现场状态时，通过F1键启动机组（停止机组），具体操作如下：如无故障，在任何窗口下，按一下F1键，机组开始启动，顺序出现如下显示：延时数秒，如无故障如出现故障，则显示故障信息，详细请参阅2.7 故障信息2.3．如何停止机组机组在运行状态，在任何窗口下，按一下F1键，机组开始顺序停止各运行设备，出现如下显示：停机时间（3-7 分钟）取决于当前设备的运行状态（当按了F1键停机后，会立即停止电加热和电加湿，然后根据判断周期逐次卸载压缩机，最后延时至风机自静时间到）。

目录一、系统概述 (2)工作条件 (2)控制器功能特点 (2)二、关键控制元件介绍 (3)三、操作说明 (4)触摸屏操作说明 (4)用户菜单 (4)服务菜单 (7)报警菜单 (11)自动开机 (11)四、重要技术参数 (13)输入信号汇总表 (13)输出信号汇总表 (14)压力变送器，压差开关设定值 (14)机组参数工厂设定 (14)五、维护与保养 (16)控制箱维护保养注意事项 (16)接触器的维护与保养 (16)传感器的维护与保养 (16)电线电缆 (16)六、常见故障的排除方法 (17)七、附录 (19)附录1:部分传感器连接示意图 (19)附录2：电气原理图 (20)单压缩机电气原理图 (20)双压缩机电气原理图 (24)一、系统概述注意:在阅读本说明书之前，建议您同时阅读与之配套的水冷螺杆机组用户手册，熟练了解机组的流程与控制时序，确认机组调试和运行的相关事项已按规定完成。

工作条件●安装高度不超过海拔2000米●环境温度不高于45℃，不低于-20℃。

●相对湿度不大于85%。

●无导电尘埃及足以腐蚀金属和破坏绝缘的气体场所。

控制器功能特点本系统采用德国SIEMENS PLC，实现对水冷螺杆机组全工作过程的自动控制。

如开关机、系统运行状况监视、故障监测自动处理等。

发生故障时，会发出警报并视故障类型自动停机，避免机组损坏，同时指出故障原因，而且元件少易维护。

◆操作简单对于操作者，只要设定好出水温度，按下启动按钮，机组即投入自动运行；按下停止按钮，系统即自动停机。

整个过程不需人为干预。

为方便调试与检修，可对机组各压缩机进行点动测试和手动测试。

◆参数实时监控当系统上电后，程序自动对各开关量与模拟量进行检测。

并根据水温及时调节机组能量。

采样频率快、精度高，能准确反映实际情况。

◆故障处理程序可以迅速地处理运行中发生的故障，发出预报警或报警。

在发生严重故障时，控制装置可及时停机，避免机组进一步损坏。

◆安全易管理本系统对影响机组安全和性能的操作采取了设置密码的保护方式，你可以根据自身的要求给予不同的人以不同的权限，这样你就不用担心因操作人员或无关人员越权操作而造成的机组不正常或损坏。
