麦克维尔空调控制⾯板说明书⼀、麦克维尔空调MAC风冷模块式冷⽔机组1 开关机·按ON/OFF键，机组在开机(RUN灯亮)、关机(RUN灯灭)之间切换。
2 模式选择·按“模式”键可在制冷/制热模式之间切换，须注意的是，模式切换必须在关机状态下进⾏，这样对压缩机能起到⼀定的保护作⽤。
3 参数查询· 使⽤本控制器能查询它所联⽹的任意⼀台机组的⼯作状态及参数（有哪⼏台压缩机在⼯作、设定的进⽔温度、实际进⽔温度、设定的出⽔温度、实际出⽔温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
· 按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的⼯作参数，找到欲查询的机组号时按“确定”键即可查询该机组的⼯作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4 参数设置按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的⼯作参数了(可设置的参数有：制冷进⽔温度、制冷出⽔温度、制热进⽔温度、制热出⽔温度、防冻温度、除露点A温度、除露点B温度、除霜温度)。
(password:55)按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
重复步骤②可设置其它参数。
5 实时时钟设置· ⽤针形⼯具按“模式”键上⽅的⼩孔，液晶显⽰器上显⽰“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期⼏，设置好了之后再按⼩孔，星期设置成功，同时显⽰器上显⽰“时钟设置”字样，时间会闪烁，此时按“▲”键修改⼩时，按“▼”键修改分钟，再按⼩孔即可保存设置的时钟。
6 定时设置按“定时”键后显⽰器上同时显⽰“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期⼏，选好后按“确定”键，显⽰器上显⽰“定时设置”的字样，此时按“▲”键选择要设置当天的哪个定时（能设置4个，在“机组号”上⽅有指⽰）,按“▼”键选择“定时开”或“定时关”，按“确定”键后再按“▲”键修改⼩时，按“▼”键修改分钟，设置好时间后按“确定”键保存这个定时设置。
美的空调说明书美的,空调,说明书篇一：美的中央空调操作说明书美的中央空调一：线控器面板使用说明① 运行模式指示：按“模式”按钮则显示当前的操作方式。
可选择“自动”、“制冷”、“抽湿”、“制热”、“送风”、等操作方式。
② 风速指示：按“风速”按钮则显示所选择的风扇速度。
可选择“自动”、“低风”、“中风”、“高风”等。
③ 经济运行显示：按“经济”按钮则显示，再按压此按钮则图标显示消失。
④ 锁定显示：按“锁定”按钮则显示锁定图标，再按压此按钮则图标显示消失。
在锁定状态下，除锁定按钮外所有按钮操作均无效。
⑤ 时钟显示：通常状况下显示当前设定的时间。
按“时钟”按钮4秒钟，小时部分闪烁，按“▲”或“▼”进行小时调整，再按“时钟”按钮，分钟部分闪烁，按“▲”或“▼”进行分钟调整，时钟设定或更改时钟设定后，必须按确认按钮才能设定或更改成功。
⑥ 定时开关显示：在定时开调整状态或只设定定时开功能后显示“开”；在定时关调整状态或只设定定时关功能后显示“关”。
⑦ 温度显示区：通常状态下显示设定温度。
按温度调节按钮“▲”“▼”即可进行温度设定，在“送风”模式下，该显示区无数字显示。
① 模式选择按钮：用于选择运行方式，每按一次按钮，则运行方式就按下述依次变化；自动→ 制冷→ 抽→湿→制热→ 送风→自动② 定时开按钮：按压此按钮，设定定时开，以后每按一次定时开时间便增加0.5小时，当设定定时开的时间大于10小时后，每按一次便增加1小时。
如果取消定时开，只需将定时开时间调为“0.0”即可。
③ 定时关按钮：按压此按钮，设定定时关，以后每按一次定时开时间便增加0.5小时，当设定定时关的时间大于10小时后，每按一次便增加1小时。
如果取消定时关，只需将定时关时间调为“0.0”即可。
④ 时钟按钮：正常情况下显示当前设定的时钟（初次上电或复位时显示12:00）。
当按住此按钮4秒，时钟显示的小时部分以0.5秒闪烁，再可通过“▲、▼”按钮调整小时；如再按下时钟按钮，分钟显示部分以0.5秒闪烁，再按“▲、▼”按钮调整分钟。

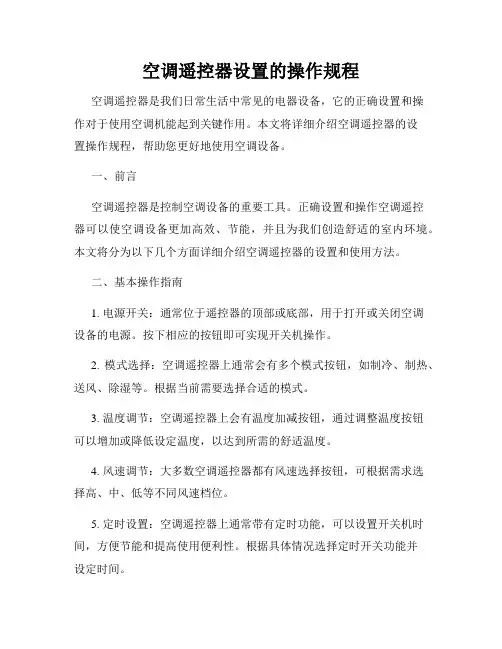

空调遥控器设置的操作规程空调遥控器是我们日常生活中常见的电器设备，它的正确设置和操作对于使用空调机能起到关键作用。
本文将详细介绍空调遥控器的设置操作规程，帮助您更好地使用空调设备。
一、前言空调遥控器是控制空调设备的重要工具。
正确设置和操作空调遥控器可以使空调设备更加高效、节能，并且为我们创造舒适的室内环境。
本文将分为以下几个方面详细介绍空调遥控器的设置和使用方法。
二、基本操作指南1. 电源开关：通常位于遥控器的顶部或底部，用于打开或关闭空调设备的电源。
按下相应的按钮即可实现开关机操作。
2. 模式选择：空调遥控器上通常会有多个模式按钮，如制冷、制热、送风、除湿等。
根据当前需要选择合适的模式。
3. 温度调节：空调遥控器上会有温度加减按钮，通过调整温度按钮可以增加或降低设定温度，以达到所需的舒适温度。
4. 风速调节：大多数空调遥控器都有风速选择按钮，可根据需求选择高、中、低等不同风速档位。
5. 定时设置：空调遥控器上通常带有定时功能，可以设置开关机时间，方便节能和提高使用便利性。
根据具体情况选择定时开关功能并设定时间。
6. 其他功能：一些空调遥控器还配备了一些其他的功能，如灯光控制、扫风控制等。
根据需求使用相应功能。
三、高级设置指南1. 睡眠模式：一些空调遥控器上会有睡眠模式按钮，通过按下该按钮可以调整空调设备的运转方式，使其更适合睡眠环境。
2. 湿度调节：一些高级空调遥控器上会带有湿度调节按钮，通过按下该按钮可以调整空调设备对空气湿度的控制程度。
3. 换气功能：一些空调遥控器上具备换气功能，可选择是否开启该功能以实现室内空气的流通和更新。
四、常见问题解答1. 遥控器无法开启空调设备怎么办？答：首先检查遥控器内的电池是否正常，如果电池已用完，请更换新电池。
其次，确认遥控器与空调设备之间的信号是否稳定，可以尝试靠近设备进行操作。
2. 空调无法根据遥控器的设置进行调节怎么办？答：确保遥控器与空调设备之间的信号正常，检查设备是否摆放正确，有无遮挡物影响信号接收。
RS-KTS-N01-YH1红外空调控制器用户手册文档版本：V1.0目录1.产品介绍 (3)1.1功能特点 (3)1.2设备技术参数 (3)1.3设备选型 (4)1.4设备示意图 (4)2.设备使用 (5)2.1使用拓扑图 (5)2.2安装方式 (6)2.3配置说明 (7)3.常见问题及解决办法 (18)3.1设备无法连接到PLC或电脑 (18)3.2设备无法进行控制 (18)3.3设备无法进行配置 (18)4.联系方式 (19)5.文档历史 (19)6.附录1（空调控制器寄存器内容） (20)附录2（指令名称代号） (21)1.产品介绍RS-KTS-N01-YH1红外空调控制器是一款多功能的空调控制器。
设备具备学习功能，可通过设备上的红外接收学习空调遥控器的红外码，进而代替遥控器对空调进行控制，最多可学习139组红外码。
设备可通过设定周期、温湿度上下限、采集开关量信号以及设置多个时间段对现场的空调选择适合的方式进行自动控制。
还可通过标准ModBus-RTU485通信协议对设备进行远程控制以及实现来电自启。
带有批量下载批量导入功能，只需学习一台空调遥控器的指令就可以实现多台设备配置，通过APP可以批量召测、批量下载，节省操作时间。
设备自带存储，记录空调用电总量、开关机控制失败以及温湿度超过上下限等内容，通过手机配置APP导出记录，方便快捷。
设备采用485信号输出，标准ModBus-RTU通信协议、ModBus地址可设置，波特率可更改，通信距离最远2000米。
对于支持此协议的PLC、单片机控制系统、力控、组态王、昆仑通态等组态软件均可以通过RS-KTS-N01-YH1对大部分柜式或壁挂式空调进行自动控制。
主要用于学校教学楼教室、工厂宿舍、银行网点机房、公司部门办公室、机房、空调远程管理、空调节能控制等。
1.1功能特点⏹通过我司配套APP可以学习99.9%的空调遥控器。
⏹设备可自定义时间段进行自动控制空调启停。
单冷分体式空调(JF-KF25G)控制器功能说明书版本号：A/0编制：审核：批准：一、电气性能1．额定工作电压：AC 220V/50Hz2．工作电压范围：AC 180V～250V/50Hz3．工作环境温度：-15℃～55℃4．工作环境湿度：≤85%二、简介本控制器由液晶遥控器、主控板、显示接收板等部分组成。
控制对象包括压缩机、室外风机、室内抽头调速风机、风门步进电机等。
测量参数有室内回风温度、室内盘管温度等。
具备自动运行、制冷运行、除湿运行、循环风运行等工况，同时具有睡眠、定时开机、定时关机、风向自动及手动调整、压机三分钟保护、自检等功能。
三、功能描述刚上电时蜂鸣器“嘀”一声以示通风，风门关上停机等待。
当主板接收到遥控器的命令时，蜂鸣器“嘀”一声表示接收执行。
显示接收板上边指示灯（LED1 红色）为开关机指示灯，在开机时亮，关机时灭，刚开机时此指示灯闪烁（开0.5秒、关0.5秒）20秒后常亮。
中间指示灯（LED2 黄色）为睡眠指示灯，在睡眠功能开启时灯亮，否则灯灭。
下边指示灯（LED3 绿色）为定时功能灯，有定时功能时灯亮，取消定时功能时指示灯灭。
当按遥控器或强制按键关机时，蜂鸣器“嘀”一声关机。
以下的描述中，Ts代表设定温度，Ti代表室内回风温度、Te代表室内盘管温度。
1、自动运行1.1 刚进入自动运行工况时，控制器根据室内回风温度（Ti）来选择空调器运行工况，并确定标准设定温度（见表1）。
运行工况一旦确定，不再随室内温度变化而变化。
表一空调机在自动运行方式下运行时，温度设定由微电脑控制，，当感觉过冷或过热时，按下温度设定键，可使设定温度比标准温度升高或降低2℃。
1.2 自动风速根据室内回风温度及设定温度来选择，具体如下：表二注：当设定风速为自动风速时，，每档转速最少要运行2分钟，才可能转换成其它转速。
1.3 风向可选自动调整或停留在任何位置上，如下图：①0°（关闭风门）图一：室内风机风向图注：当室内风机停止时，风门应随之而复位1.4 风速根据需要，可选择几组速度（抽头调速）。
T i c a天加空调控制器使用说明Last revision on 21 December 2020Tica天加空调控制器使用说明一）.控制面板操作指导1、功能键2、加键3、减键4、风速键5、模式键6、开/关键7、LED开/关机状态指示8、LCD显示屏9、红外接收窗口10、T2 11、子菜单M1 12、T1 13、子菜单M2a. 开/关选择系统的开或关。
a. 开机状态LED显示绿色b. 关机状态 I )有定时LED显示绿色并闪烁II )无定时LED显示红色a. 模式通过模式键，可选择操作模式，如下：I）冷暖型号：制冷-通风-除湿-制热-自动II）单冷型号：制冷-通风-冷除湿模式b. 风速风速选择：风速无变化c. 温度温度的选择可从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到99F。
a. 日期/时间设定按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1)按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a. 定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD 手机）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
a. 定时按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1)按下“模式”键将改变日期设定，从周一到周日2)按下“开/关”键持续3秒，可选择开机或关机定时设定。
ET722型TEC空调控制器使用说明书深圳易网通通信技术有限公司2012.71、用途及适用范围ET722型TEC空调控制器是一种通用型智能控制器，由高集成度STC单片机控制，本控制器性能优越、安装设置方便快捷，广泛应用于中小机房、UPS机房、运营商户外基站机房、银行ATM柜员机换钞间机房等使用的民用空调场所。
2、主要技术参数A、三位七段数码管显示测量温度和设定温度；B、温度测量精度0.1度，显示精度0.1度；C、智能选择制冷或加热模式；D、具有保护模式的直通风功能；E、供电：DC48V；F、功耗：《5W；L、工作环境：-30°C~70°C；<90%RH；M、安装方式：导轨、挂装、嵌入；N、外型尺寸（长宽高）：100mm×110mm3、使用方法ET722只用四个按键即可完成各种操作。
下图为面板示意图。
图1面板示意图3.1、按键说明：PgDn：向后翻键，确认键。
按一下放开，选择下一参数；长按，进入或退出参数模式。
▲：参数模式时修改增。
操作模式时按该键进入手动制冷模式（手动制冷预备模式，制冷指示灯闪烁），与PgUp键配合启动手动制冷。
▼：参数模式时修改减。
操作模式时按该键进入手动加热模式（手动加热预备模式，加热指示灯闪烁），与PgUp键配合启动手动加热。
PgUp:参数模式时，切换参数名与参数值显示。
操作模式时，按该键，若原为手动制冷预备模式，则进入手动制冷模式；若原为手动加热预备模式，则进入手动加热模式。
3.2、操作说明：操作模式：该模式为正常工作模式，三位LED数码管轮巡显示测量温度和设定温度。
六个发光管意义：PV灯亮：数码窗显示测量温度；SV灯亮：数码窗显示设定温度；制冷模式时显示制冷启动温度，加热模式时显示加热设定温度；Col灯亮：当前输出为制冷；闪烁表示为手动预备模式；Heat灯亮：当前输出为加热；闪烁表示为手动预备模式；TEC告警亮：TEC故障或风机故障或温度传感器故障；Temp告警亮：测量温度高于设定上限或低于设定下限。
Tica天加空调控制器使用说明一）. 控制面板操作指导1、功能键2、加键3、减键4、风速键5、模式键6、开/关键7、LED开/关机状态指示8、LCD显示屏9、红外接收窗口10、T2 11、子菜单M1 12、T1 13、子菜单M2a. 开/关选择系统的开或关。
a. 开机状态LED显示绿色b. 关机状态I )有定时LED显示绿色并闪烁II )无定时LED显示红色a. 模式通过模式键，可选择操作模式，如下：I）冷暖型号：制冷-通风-除湿-制热-自动II）单冷型号：制冷-通风-冷除湿模式b. 风速风速选择：风速无变化c. 温度温度的选择可从16℃到30℃或者60F到85F。
同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁4次。
若没再次按键，系统将恢复到显示室内温度状态。
温度显示范围0℃到50℃或32F到99F。
a. 日期/时间设定按下“功能”键，可选择日期/时间设定子菜单。
子菜单标M1将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a. 定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器（通过LCD手机）。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
a. 定时按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，从周一到周日2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。
此功能用于选择定时开/关机。
若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。
使用说明书有线遥控器型号：PC-P1HEQ2感谢您选用日立商用空调机！为了保证正确使用本遥控器，请在使用前仔细阅读本说明书，同时请参阅附带的《安装点检要领书》。
阅读后请妥善保管。
若有不明之处，请与经销商或本公司服务中心联系。
序言1安全须知2各部分名称5配网方式7模式设定运转设定温度设定湿度设定风量设定风向设定附加功能设定方式强力设定31节能设定辅热设定森林风设定33 34 18 20 21 22 23 24 30 32睡眠设定35静音设定健康设定自清洁设定高温杀菌设定PE净化设定定时设定42其他功能其他的液晶显示环保说明46 49 36 37 38 40 41 44本品是通用控制产品，产品的功能需要空调系统的支持，连接某些空调系统可能导致本说明书中的部分功能无法实现，详细内容请咨询经销商。
请勿将本品安装在下列场所，在下列场所遥控器按键易发生故障。
油沫（含机械油）飞溅，蒸汽多的场所，温泉地等硫化气体较多的场所。
可能产生或流入可燃性气体的场所。
沿海地带等含盐量较高的场所。
酸性或碱性的环境。
在使用医疗器械等产生电磁波的设备时，为防止遥控器发生误动作，不要将遥控器直接面对电磁波的发射面安装。
另外，为防止空气中传播的电磁波对空调机组产生影响，请将能产生电磁波的器械，无线电发射装置等放置在距遥控器3m以外的地方。
符号的意思请在仔细阅读本『安全须知』后，正确使用本产品。
这里表示的注意事项用「 」予以区分。
「 」栏中列举了可能因误操作而导致的严重后果。
列举的是与安全有关的重要事项，请务必遵守！阅读之后请将本说明书妥善保存，以便随时参考。
为了进行下面的说明，列举了所有的显示。
与实际运转时不同。
请用手指轻触遥控器按键。
请委托经销商或专业安装人员进行安装。
1234562225262728A 操作按键部分B 液晶显示部分1 模式按键2 定时按键3 风量按键7 功能按键8 开关按键4 风向按键5 温度增加按键6 温度减小按键9 运转指示灯10 预热中标志11 自清洁中标志12 水泵标志13 PE净化标志14 辅热标志17 滤网清洗标志18 集中控制标志19 除霜中标志20 报警标志21 儿童锁标志22 WiFi信号标志15 应急运转标志16 试运转标志23 运行模式显示24 系统、地址、服务代码 及定时开/关状态显示25 遥控器接收窗26 设定温度或湿度显示27 风量设定显示28 风向设定显示29 强力标志30 节能标志31 辅热标志32 森林风标志33 睡眠标志34 静音标志35 灯光控制标志36 自清洁标志37 健康标志38 新风标志39 高温杀菌标志扫描下方二维码下载“日立智家”App。

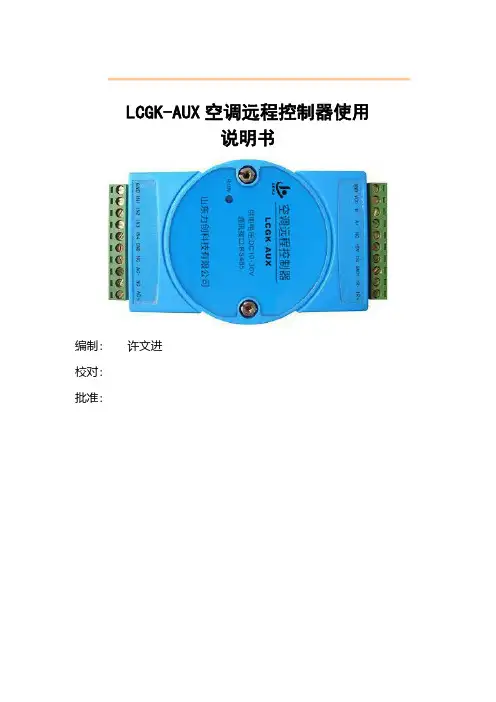

LCGK-AUX空调远程控制器使用说明书编制：许文进校对：批准：编制及修改记录修订日期版本编制修改原因2015-09-29V1.0许文进文件创建申明版权所有，未经本公司书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知，订货前，请向厂商或代理商获取本产品的最新规格。
安全警告按照说明书指示的使用方法正确使用可以避免产品出现不必要的故障或损坏，并可保证使用者的安全。
1、使用过程中对操作者造成危险的安全注意事项。
2、个人维护、调整或更换易损件时，可能对操作者造成人身伤害。
请用户严格按照本说明书说明安装和使用本产品，以获得最佳使用效果。
目录一、产品简介 (1)二、技术参数 (1)三、外形结构图、引脚定义 (2)四、产品功能 (3)一、产品简介LCGK-AUX空调远程控制器是针对AUX中央空调设计的一款智能空调控制模块，能实时采集室内环境温度，产品本身有红外发射头，能实现远程对中央空调的基本控制，包括开关机、温度设定和模式切换等。
产品具有两路门窗检测和1路风机状态检测开关量输入，可实时检测门窗开关状态和风机运行状态，根据门窗开关状态和风机运行状态可实现自动开关机。
通讯输出方式为RS485总线方式，波特率为2400，n,8,1。
可与其他厂家的控制模块挂在同一RS485总线上，且便于计算机编程，使你轻松地构建自己的测控系统。
二、技术参数◆额定电压：DC10-30V◆尺寸：122mm*70mm*43mm◆工作温度：0℃～60℃◆温度测量范围：0℃～60℃◆温度误差范围：±1°C◆湿度：＜75%◆安装方式:DIN导轨卡装◆外壳采用进口防火阻燃材料，具有优良的电绝缘性◆绝缘强度：2000V/AC,50/60Hz;绝缘电阻：≥250MΩ三、外形结构图与引脚定义1.LCGK-AUX空调远程控制器外形结构图如下(单位：mm)：图3.12.模块的引脚定义与图片如下：引脚号名称描述引脚号名称描述1GND地11GND地2VCC DC10-30V电源输入12IN1门窗1检测输入3B-RS-485接口信号负极13IN2门窗2检测输入4A+RS-485接口信号正极14IN3门窗3检测输入（目前未启用）5NC保留15IN4门窗4检测输入（目前未启用）6+5V18B20电源正，5V16GND地7DQ 18B20电源引脚数据线17NC保留8GND118B20电源负，地18AC-风机220V负9IR-红外发射管负19NC保留10IR+红外发射管正20AC+风机220V正注：LED指示灯，为运行指示灯，模块正常供电后，1S闪烁一次。
红外空调控制器使用说明一、产品简介红外空调控制器是针对于中、小型机房的空调和环境监控而设计的一款产品，该产品能通过电脑远程对空调的状态进行控制和模式设定，并可把现场温度环境和空调状态等信息反馈给用户，从而实现更稳定，有效的对机房进行监控该产品已广泛用于电力系统户外变电站，箱站，移动、联通等户外基站，计算机机房，车间、仓库等需要空调的场所二、功能和特点＊安装方便，不需要拆开空调＊通过RS-485方式与PC通讯，传输距离可达1200米＊可根据不同休假时间，设置每周的工作日＊定时，温度控制和时间段三种模式供用户对空调进行设置＊可设置来电自启动，保证每次断电再来电都使空调处于开启状态＊可实时从PC中读取空调状态和机房温度，以及控制器设置参数＊带空调状态检测功能，执行空调三次开启/关闭操作仍未检测到空调开启/关闭将产生报警，并输出干接点信号，可供用户外接报警设备＊带断电记忆功能，设备断电后仍保持设置数据＊PC对控制器参数设置后，在PC关闭的状态下，控制器仍会对空调进行控制三、产品特性物理尺寸：3.0×9.0×3.0（cm）供电：DC12V1A功耗：6.5W工作温度：-10℃-60℃工作湿度：10%到90%RH无凝结安装方式：壁挂、平放重量：0.5kg四、产品使用图文说明A：控制器主机B ：红外发射头C ：红外发射线D ：信号检测线E ：检测线圈F ：检测孔，安装时将空调用电线路的零线或火线任意一根从检测孔通过即可（建议穿零线）。
G ：状态灯，灯亮表示有检测信号，空调为开启状态。
H ：信号调节旋钮，调节检测信号的强弱（行程为180°，切忌大力）I ：空调红外接收窗口J ：固定胶贴2．安装电源：做一个两孔插座给启动器供电（建议启动器跟空调使用同一路市电）。
信号检测线安装：将空调用电线路的零线或火线任意一根从检测线圈的检测孔中穿过（此方A BC D EEFGHJB I法利用的是电磁感应的检测原理，故穿线时不需要剥掉电源线的绝缘皮层，也不能零线火线同时穿入；该部件对于使用16A插头直接取电的空调比较难于安装，建议事先给空调安装一个空气开关的配电电路，将线圈从空气开关的输出端套入即可，也可考虑将检测线圈置于空调机内部，从空调机内部电源接入处穿过）。
空调遥控器操作手册一、操作前须知感谢您购买我们的空调产品，本操作手册将向您介绍空调遥控器的使用方法。
在开始操作之前，请确保您已经安装并连接好空调设备，并保证电池已正确安装。
二、遥控器布局1. 电源按钮：用于开启或关闭空调设备。
2. 模式选择按钮：用于选择不同的运行模式，如制冷、制热、除湿等。
3. 风速调节按钮：用于调整空调风扇的速度，通常包括低速、中速、高速及自动等选项。
4. 温度调节按钮：用于增加或减少空调设备的设定温度。
5. 定时器按钮：用于设置空调设备的定时开关机。
6. 其他功能按钮：可能包括风向调节、睡眠模式、节能模式等按钮。
三、基本操作步骤1. 开启空调设备按下电源按钮，空调设备启动并进入默认模式。
2. 选择运行模式使用模式选择按钮，根据需要选择相应的运行模式。
制冷模式适用于炎热天气，制热模式适用于寒冷天气，除湿模式可去除空气中过多的湿气。
3. 调节风速使用风速调节按钮，选择适宜的风速。
低速适用于需要安静环境的情况，中速适用于一般使用，高速适用于需要迅速调节室温的情况。
4. 设定温度使用温度调节按钮，设定您所期望的室内温度。
增加温度可使室内空调运行升温，减少温度则降低室内温度。
5. 使用定时器如果需要设置定时开关机功能，可以使用定时器按钮进行设置。
按下定时器按钮，根据遥控器的显示屏提示进行相应的操作。
四、其他功能1. 风向调节部分空调设备的遥控器会配备风向调节功能。
您可以按照遥控器上的相关按钮进行调整，以获得最佳的空气流动方向。
2. 睡眠模式空调遥控器可能还有睡眠模式的功能。
该模式下，空调设备会根据人体的睡眠状态自动调整温度和风速，以提供更舒适的睡眠环境。
3. 节能模式部分空调设备支持节能模式。
开启节能模式后，空调设备会自动调整运行参数，以降低能耗并提高能源利用效率。
五、使用注意事项1. 避免长时间连续使用空调设备，适当休息时间有助于延长设备寿命。
2. 定期清洁空调设备和遥控器，保持通风良好，提高空调性能。
空调控制器使用说明书空调控制器使用说明书一、产品概述空调控制器是一种用于控制空调系统操作的设备，旨在提供用户舒适的室内温度和湿度环境。
二、产品特性1.温度控制功能：通过设定室内目标温度，控制空调系统工作，自动调节室内温度。
2.湿度控制功能：设定室内目标湿度，控制空调系统加湿/除湿功能，调节室内湿度。
3.风速控制功能：调整空调系统送风风速，满足不同用户的需求。
4.定时开关机功能：设定定时开关机时间，提供定时控制空调系统的能力。
5.温度显示功能：显示室内当前温度。
6.湿度显示功能：显示室内当前湿度。
7.锁定功能：设定密码锁定空调控制器，防止非授权访问和误操作。
8.故障自诊断功能：检测空调系统故障并显示故障代码。
三、安装与设置1.安装空调控制器：a.将空调控制器固定在墙壁上，确保安装牢固。
b.连接空调系统与控制器的电源线和信号线。
c.打开控制器电源，并确保电源正常工作。
2.设置基本参数：a.进入设置模式，按照屏幕提示进行操作。
b.设置室内目标温度和湿度。
c.根据需要调整风速设置。
d.设定定时开关机时间。
四、使用操作1.控制开关机：a.按下电源按钮，空调系统将开启。
b.再次按下电源按钮，空调系统将关闭。
2.温度调节：a.进入调节模式，在屏幕上调整目标温度。
空调系统将自动调节以达到所设定的目标温度。
3.湿度调节：a.进入湿度调节模式，在屏幕上调整目标湿度。
b.根据需要选择加湿或除湿模式。
4.风速调节：a.进入风速调节模式，在屏幕上选择所需的风速。
b.可选择自动调节风速或手动调节风速。
5.定时开关机：a.进入定时开关机设置模式，按照屏幕提示进行操作。
设定所需的时间。
b.空调系统将在设定的时间自动开启或关闭。
6.其他功能：a.锁定功能：进入锁定模式，设置密码以保护空调控制器。
b.故障自诊断：在故障模式下，屏幕将显示故障代码，可按照说明书进行故障排除。
五、维护与保养1.定期清洁空调控制器屏幕和按键。
2.确保控制器周围无堆积物或遮挡物，保持通风良好。
新科分体挂壁式直流变频空调控制器控制说明书版本： V1.0.0编制：审核：批准：修改记录：版本号 修改日期 修改内容1、主题内容与适用范围1.1 本控制器功能说明书规定了直流变频空调电控制器的基本控制功能。
1.2 本控制器功能说明书适用于直流变频空调器。
2、引用标准和主要技术指标2.1除另行规定外，控制器应符合以下引用标准QB/T2263-1996《房间空气调节器电子控制器》GB/T14536.1-93《家用和类似用途电自动控制器 通用部分》GB5956-91《房间空调器电器设备的安全要求》GB4343.2-1999《电磁兼容 家用电器、电动工具和类似器具的要求 第2部分 抗扰度 产品类标准》GB17625.1-1998《低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）》GB17625.2-1999《电磁相容 限值 对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》GB4706.1-1992《家用和类似用途电器的安全通用要求》2.2控制器应符合以下要求：2.2.1 控制器遥控接收距离≥8米，遥控接收锥度角≥60°。
2.2.2 温度控制误差≤±0.5℃，测量误差小于±0.5℃。
2.2.3 电流控制误差≤0.3A。
2.2.4 电压控制误差≤5V。
2.2.5 定时时间控制误差：≤2min/24h。
2.2.6 控制器额定电源： 220V 50/60Hz。
2.2.7 控制器电源使用范围：160～260V 50/60Hz2.2.8 室内电机转速控制误差±10转/分2.2.9 工作环境温度范围：室外控制器工作温度：-20℃～65℃，室内控制器工作温度：-20℃～65℃3、控制器输入、输出3.1控制器输入、输出信号：室内侧 室外侧输入信号 输出信号 输入信号 输出信号 室内进风温度RT 室内风机信号 室外进风温度 压缩机控制信号室内盘管温度IPT 导风电机信号 室外盘管温度 外风机控制遥控信号 显示 压缩机排气温度 四通阀控制信号按键信号（运转MODE室外电源信号（继电器）室内通讯信号 室外通讯信号室外通讯信号 室内通讯信号 变频模块保护信号 电子膨胀阀控制信号机型选择信号 室内副管温3.2控制器对象3.2.1压缩机：1-1.5HP无刷直流电机，额定输入功率≤1500W3.2.2室外风机：单相异步电机AC220V 50Hz，额定输入功率≤120W；全直流机 型使用直流无刷电机，输入功率≤60W3.2.3四通阀线圈：AC220V 50/60Hz，额定输入功率≤10W3.2.4室内风机：AC220V 50Hz（PG电机），额定输入功率≤50W ；全直流机型使用直流无刷电机，输入功率≤20W3.2.5导风电机：四相八拍步进电机3.2.6 健康组件：AC220V 50Hz，额定输入功率≤5W（预留）3.2.7 辅助电加热组件：AC220V 50Hz，额定输入功率≤1500W（预留）4、功能概述4.1 控制器基本运转模式控制器具有制冷、除湿、送风、制热以及自感等5种运行模式（详见第5节：控制器运行模式）4.2 控制器的设定温度控制器在送风模式下不存在设定温度，除湿模式下设定温度为默认值，制冷、制热模式下的设定温度范围为16℃～30℃。
Tica 天加空调控制器使用说明一）.控制面板操作指导1功能键2、加键3、减键4、风速键5、模式键6、开/关键7、LED 开/关机状态指示8、LCD 显示屏9、红外接收窗口 10、T2 11、子菜单 M1 12、T113、子菜单 M2 a. 开/关选择系统的开或关。
a. 开机状态LED 显示绿色b. 关机状态I ）有定时LED 显示绿色并闪烁II ）无定时LED 显示红色a. 模式通过模式键，可选择操作模式，如下：1）冷暖型号：制冷-通风-除湿-制热-自动II ）单冷型号：制冷-通风-冷除湿模式b. 风速c.风速选择：风速无变化 温度温度的选择可从16C 至U 30C 或者60F 到85F 。
冋时按下“▲”和“▼”键 5秒可以转换 摄氏温度和华氏温度模式。
当按下任一键其最新设定温度将闪烁 4次。
若没再次按键， 系统将恢复到显示室内温度状态。
温度显示范围 0C 到50C 或32F 到99F 。
a.日期/时间设定 按下“功能”键，可选择日期 /时间设定子菜单。
子菜单标M 1将连续闪烁6秒。
1）按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。
持续按住以上按钮可自动改变其设置。
按住按钮期间，其改变将以3种速度进行。
a.定时器定时器可通过遥控或主机板按键激活。
遥控接收定时设置：实时定时器(通过LCD手机)。
实时开机时间设定与内部实时时钟匹配，开机启动。
同样的，实时关机设定与内部实时时钟匹配时，关机启动。
此设定将持续保留为下一次的自动开/关机用途。
a. 定时按下“功能”键，可选择相应子菜单(M1)。
相应子菜单(M1)将连续闪烁6秒。
1) 按下“模式”键将改变日期设定，从周一到周日2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。
此功能用于选择定时开/关机。
若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。
