自动补水阀的工作原理和使用方法

自动补水系统工作原理
自动补水系统是一种用于锅炉、冷却塔、水处理系统等设备的自动化控制系统，其主要功能是在设备运行过程中，自动监测水位并进行补水，以保持设备的正常运行。

其工作原理如下：
1. 水位监测
自动补水系统通过水位探头或水位计等设备，实时监测设备内部的水位情况。

当水位低于设定值时，系统会发出信号，启动补水泵进行补水。

2. 补水控制
补水控制是自动补水系统的核心部分，其主要功能是根据设备的水位情况，控制补水泵的启停，以保持设备的水位在正常范围内。

当水位低于设定值时，系统会自动启动补水泵，将水源送入设备内部，直到水位恢复到设定值时，系统会自动停止补水泵。

3. 水质控制
自动补水系统还可以根据设备的水质情况，进行水质控制。

系统可以通过水质传感器等设备，实时监测设备内部的水质情况，当水质超过设定值时，系统会自动发出警报，并进行相应的处理，以保证设备的正常运行。

总之，自动补水系统通过水位监测、补水控制和水质控制等方式，实现了对设备的自动化控制，提高了设备的运行效率和安全性。

全自动定压补水装置工作原理全自动定压补水装置是一种自动调节水压的设备，广泛应用于建筑、工业和农业等领域。

其工作原理是根据水压的变化来控制水泵的启停，以保持系统的稳定水压。

全自动定压补水装置由水泵、传感器、控制器和阀门等组成。

当系统的水压低于设定值时，传感器会感知到这一变化，并将信号传递给控制器。

控制器根据接收到的信号判断水泵是否需要启动。

在水泵启动之前，控制器会打开补水阀门，使水从水源进入系统。

同时，控制器会监测水压的变化，一旦水压达到设定值，控制器会关闭补水阀门，并停止水泵的运行。

当系统的水压再次下降时，传感器会再次感知到这一变化，并将信号传递给控制器。

控制器会根据信号判断水泵是否需要再次启动，以补充系统中的水量。

全自动定压补水装置的工作原理可以通过以下步骤进行总结：1. 感知水压变化：传感器感知系统中的水压变化，将信号传递给控制器。

2. 判断水泵状态：控制器根据接收到的信号判断水泵是否需要启动。

3. 打开补水阀门：如果水泵需要启动，控制器会打开补水阀门，使水从水源进入系统。

4. 监测水压变化：控制器会持续监测系统中的水压变化，一旦水压达到设定值，控制器会关闭补水阀门。

5. 停止水泵运行：当补水阀门关闭后，控制器会停止水泵的运行，以避免系统水压过高。

通过以上的工作原理，全自动定压补水装置可以实现对系统水压的自动调节，保持系统的稳定运行。

它具有调节范围广、响应迅速、操作简单等优点，成为许多领域中不可或缺的设备。

全自动定压补水装置通过感知水压变化、判断水泵状态、控制补水阀门和监测水压变化等步骤，实现对系统水压的自动调节。

其工作原理简单而有效，能够确保系统的稳定运行，为各行各业提供了便利和保障。

补水阀的工作原理
补水阀是一种常见的阀门装置，用于控制液体系统中的补水流量。

它的工作原理是基于液体的压力差，通过调节阀门的开启程度来控制补水的流量。

补水阀通常由阀体、阀芯和控制装置组成。

阀体是一个固定的外壳，用于连接到液体系统中的管道。

阀芯是可移动的部件，安装在阀体内部，并通过控制装置进行控制。

在正常工作状态下，补水阀的阀芯处于关闭状态，液体无法通过阀门流动。

当液体系统中的压力降低到设定的补水压力下，控制装置会感知到这个变化，并将信号传输给阀芯。

阀芯接收到信号后，开始打开阀门。

当阀门打开时，液体开始通过补水阀进入液体系统。

补水阀的开启程度会根据液体系统的需求和控制装置的指令进行调节。

当液体系统中的压力恢复到正常工作范围内时，控制装置会停止向阀芯发送信号，阀芯会自动关闭阀门，停止补水。

补水阀的工作原理基于液体的物理性质和控制装置的指令。

它可以确保液体系统中的压力始终保持在设定的范围内，避免过低或过高的压
力对系统造成损害。

补水阀在各种工业和民用应用中都广泛使用，如锅炉系统、供水系统等。

总结起来，补水阀的工作原理是通过控制阀芯的开启程度，根据液体系统中的压力变化来调节补水流量。

它可以确保系统始终保持在正常工作压力范围内，以保护系统的正常运行。

自动补水阀工作原理
自动补水阀是一种用于控制液体水平的装置，主要用于保持系统内液体的稳定水平。

其工作原理如下：
1. 检测流量：自动补水阀通过内部的流量传感器或浮球来检测液体流量。

当流量低于设定的阈值时，说明系统内的液体已经减少，需要进行补水。

2. 控制阀门：当检测到流量低于设定阈值时，自动补水阀会激活一个控制阀门，打开供水管道。

这样，水会从供水管道流入系统内，以补充减少的液体。

3. 控制关闭：当系统内液体的水平恢复到设定的正常范围时，自动补水阀会关闭控制阀门，停止供水。

这样可以避免系统内液体过量，保持稳定的水平。

需要注意的是，自动补水阀通常需要与其他系统元件（如水泵、液位传感器等）配合使用，以实现更精确的控制。

工作原理可能因具体的设备设计而有所差异，但基本的原理是相似的。

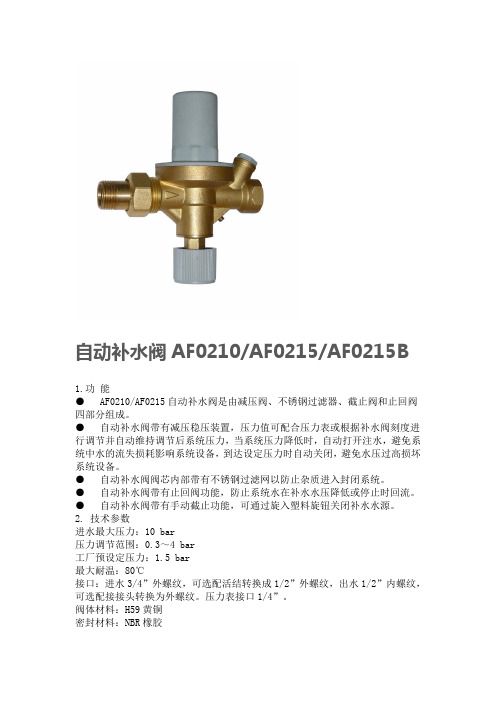

自动补水阀AF0210/AF0215/AF0215B1.功能● AF0210/AF0215自动补水阀是由减压阀、不锈钢过滤器、截止阀和止回阀四部分组成。

●自动补水阀带有减压稳压装置，压力值可配合压力表或根据补水阀刻度进行调节并自动维持调节后系统压力，当系统压力降低时，自动打开注水，避免系统中水的流失损耗影响系统设备，到达设定压力时自动关闭，避免水压过高损坏系统设备。

●自动补水阀阀芯内部带有不锈钢过滤网以防止杂质进入封闭系统。

●自动补水阀带有止回阀功能，防止系统水在补水水压降低或停止时回流。

●自动补水阀带有手动截止功能，可通过旋入塑料旋钮关闭补水水源。

2. 技术参数进水最大压力：10 bar压力调节范围：0.3～4 bar工厂预设定压力：1.5 bar最大耐温：80℃接口：进水3/4”外螺纹，可选配活结转换成1/2”外螺纹，出水1/2”内螺纹，可选配接接头转换为外螺纹。

压力表接口1/4”。

阀体材料：H59黄铜密封材料：NBR橡胶3. 结构特性补水压力调节：AF0210可按照客户要求设定出厂补水压力值，客户现场可通过调节顶部的螺钉配合压力表直接设定压力值，方便现场调节。

AF0215可以通过垂直刻度显示进行可视化调节。

柔性大膜片设计：补水阀膜片的有效面积比同类产品的膜片大50％左右，这保证了补水阀的灵敏性，在压力轻微变动下阀门就能动作，保证了系统压力的稳定性及控制精度。

自动补水阀，与安全阀，排气阀，膨胀罐在壁挂炉、采暖炉，锅炉和中央空调等封闭水系统中已经得到了普遍应用。

4.安装使用说明1、自动补水阀可水平或垂直安装，但不可倒置，即塑料旋钮不能在上部。

有箭头的一端为进水端。

2、建议自动补水阀出水压力设定高于系统静压0.3bar，但设定值应低于补水压力，否则不能正常补水。

为保证正常补水通常将自动补水阀安装在系统的回水端。

3、自动补水阀自动注水到设定压力，无需人工干预，这样可以避免人为提高出水压力。

4、对于中大型系统的首次注水，为了减少注水时间，建议在自动补水阀的进出水侧并接一个手动阀，以加快注水速度。

自动补水阀的工作原理和使用方法自动补水阀是一种安装在闭式循环的供暖或制冷系统的补水管路上的新型阀门。

它可以自动维持系统的压力为设定值，阀内的止回阀可防止供热系统的热水回流到冷水管路，补水阀内部过滤器可避免杂质流入系统，即使补水端压力变化，也能保持出口压力的稳定，紧急情况下手轮可完全切断水流。

补水阀是集减压阀、截止阀、止回阀、过滤器功能于一体的高科技新型阀门。

自动补水阀的安装：一般安装在市政水网和空调系统或锅炉系统之间，也就是从自来水管接补水阀再接到空调或者锅炉系统上，这样可以利用市政水网的压力来给空调或者锅炉补水。

自动补水阀的调节：补水阀出厂的时候补水压力统一设置为1.5bar，如果需要的补水压力不是1.5bar，可以重新设定补水压力值，具体方法如下：把补水阀下游的球阀或者闸阀关死，调松补水阀上的锁紧螺母，然后旋转压力调节螺杆，从上面往下看顺时针转动出口压力增大，逆时针转动出口压力减小，具体读数可以看补水阀上的压力表读数，一直调到所要求的压力大小即可停止，然后拧紧锁紧螺母。

自动补水阀的分类：补水阀有带止回功能和不带止回功能的两种可供选择，它们的区别就在于带止回功能的可以防止系统的水回流，而不带止回功能的如果补水端没有水了或者压力比系统运行压力低，就会把系统的水都倒流出来，补水阀在设计的时候已经考虑到了这些问题，自动补水阀下面的黑色手轮能起截止阀的功能，即使是不带止回功能的自动补水阀如果把手轮朝上方扭动，一直到拧不动，这个时候系统水也回流不了。

补水阀的应用：补水阀主要用在空调系统和锅炉系统的自动补水上。

结构和尺寸：阀体：黄铜膜片：纤维填充丁腈橡胶过滤网：不锈钢注意事项：1.自动补水阀可水平或垂直安装,但不可倒置,即塑料旋钮不能在上部；2.观看自动补水阀出口压力表,调节顶部的六角铜螺母直至达到需要的运行的系统压力；3.自动补水阀压力设定应高于系统静压0.3公斤,但设定值必须低于补水端压力,否则不能正常补水；4.自动补水阀自动注水到设定压力,注水时间较长；5.紧急情况下可手动关闭截止阀，即把自动补水阀下面的塑料旋钮往上向旋转到不能动。

鱼缸自助补水器如何实现自动加水功能
自动补水器通常用于水族馆，可以自动补水和换水。

它具有液位控制准确方便的特点，无需随时检查鱼缸内的水位。

当长时间外出时，家中的鱼缸水位会下降，无人可以给鱼缸加水。

这时可以使用自动补水器来解决问题。

通过将鱼缸的水位控制在设定的位置上，可以避免水位过低。

那么如何使用鱼缸智能补水器实现自动补水功能呢？
鱼缸智能补水器由控制器和吸盘两部分组成。

将吸盘和控制器对准安装在鱼缸上，可以保持水位线的位置。

安装完成后，控制器会牢牢吸附在鱼缸上。

接下来需要给补水器供电。

将电源插入控制器，另一头插入插座，完成供电。

然后将水泵插头插入控制器，并将水泵放入备用的水箱中。

安装好补水器后，当鱼缸内的水位低于水位线时，控制器会感应到并实现补水功能。

它会自动驱动水泵从备用水箱中抽水，将水加入鱼缸。

当水位达到设定位置时，补水器会自动停止加水。

1.0 目的：通过对自动补水装置的介绍，了解其工作原理及操作。

2.0 概览：如果是饮用水，需加装reflex ‘fillset’ ，部分，但我们公司全为普通工业用水。

所以不需加装，这里就不多加说明了。

3.0 控制界面说明： 如下图所示球阀（手动控制）压力传感器电磁阀 自动补水系统控制器（包含压力，控制方式的显示） 进水口 出水口（到隔膜罐）选择操作模式（这里：自动）连接水表并进行测量如果有“info”信息，表示有消息等待处理启动后，filling用的是手动模式有“msp”说明有外部230VDI电压正在控制电磁阀显示压力，闪烁表示压力故障显示信息，显示参数值打到手动模式停止操作，系统不工作打到自动模式打开菜单栏1.在打开菜单栏后，起到取消参数输入，退出菜单栏的作用。

2.在自动状态下可以停止自动控制，也可以确认消息。

（例如：错误06，补水时间过长就可以用这个键确认）滚动菜单的选择，参数的修改。

选择参数，确认参数的修改。

4.0 技术数据：订货号：6812100允许最大压力：10bar允许最大温度：90o C流量参数- 单独使用:1.4m3/h- 与fillset合用:0.7m3/h最低输入压力:P0+1.3bar最大输入压力:P0+4.0bar连接管路直径:G ¾（进口）:G ½（出口）重量: 2.5kg工作用电: 230V, 50Hz, 10W 带接地保护的插头无电位差集中报警信号输出的最大负荷为：230V, 4A230V输入用于外部补水信号的输入输出式隔离补水计的进口(见“fillset”)* P0 =膨胀罐的初期工作压力=系统的最低操作压力** 当压力超出时须采用减压阀5.0 功能介绍：5.1 显示屏持续显示工作状态。

5.2 系统在发生超压和低压时会自动报警。

5.3 对隔膜罐工作压力和发生的低压进行监控。

5.4 自动控制补水：当超出预先设定的警戒补水次数，也就是预先设定的每小时工作的次数后，magcontrol 会自动切断补水，并且报警。
