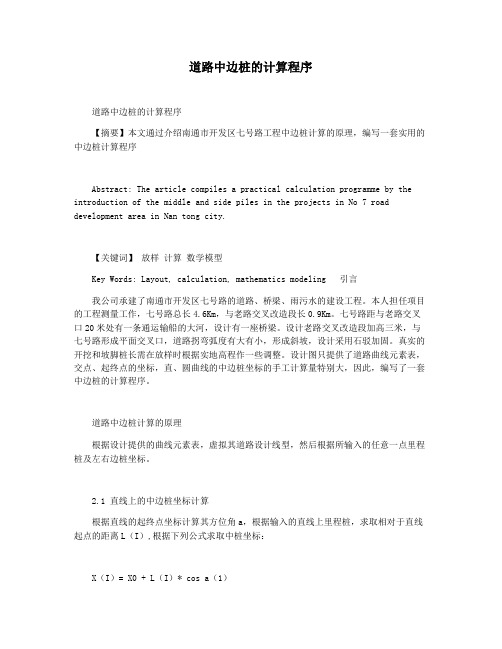

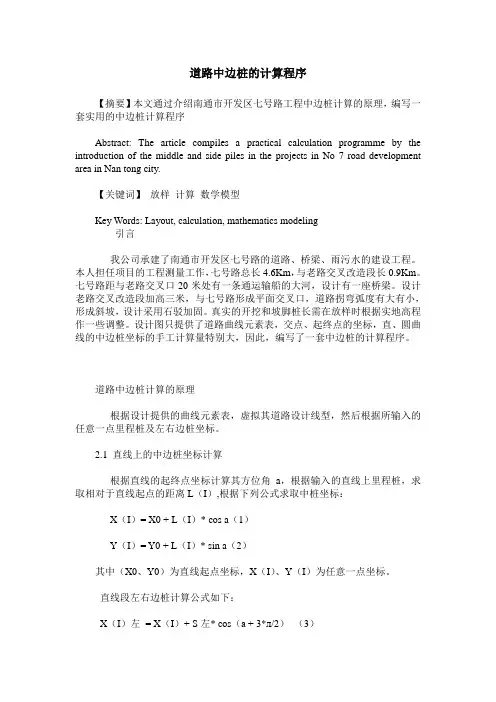

道路中边桩的计算程序
【摘要】本文通过介绍南通市开发区七号路工程中边桩计算的原理，编写一套实用的中边桩计算程序
Abstract: The article compiles a practical calculation programme by the introduction of the middle and side piles in the projects in No 7 road development area in Nan tong city.
【关键词】放样计算数学模型
Key Words: Layout, calculation, mathematics modeling
引言
我公司承建了南通市开发区七号路的道路、桥梁、雨污水的建设工程。本人担任项目的工程测量工作，七号路总长4.6Km，与老路交叉改造段长0.9Km。七号路距与老路交叉口20米处有一条通运输船的大河，设计有一座桥梁。设计老路交叉改造段加高三米，与七号路形成平面交叉口，道路拐弯弧度有大有小，形成斜坡，设计采用石驳加固。真实的开挖和坡脚桩长需在放样时根据实地高程作一些调整。设计图只提供了道路曲线元素表，交点、起终点的坐标，直、圆曲线的中边桩坐标的手工计算量特别大，因此，编写了一套中边桩的计算程序。
道路中边桩计算的原理
根据设计提供的曲线元素表，虚拟其道路设计线型，然后根据所输入的任意一点里程桩及左右边桩坐标。
2.1 直线上的中边桩坐标计算
根据直线的起终点坐标计算其方位角a，根据输入的直线上里程桩，求取相对于直线起点的距离L（I）,根据下列公式求取中桩坐标：
X（I）= X0 + L（I）* cos a（1）
Y（I）= Y0 + L（I）* sin a（2）
其中（X0、Y0）为直线起点坐标，X（I）、Y（I）为任意一点坐标。

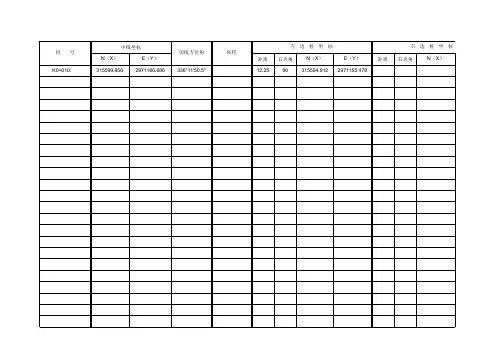

直线段左右边桩计算公式如下：
X（I）左= X（I）+ S左* cos（a + 3*л/2）（3）
