STM32学前班教程之一：为什么是它经过几天的学习，基本掌握了STM32的调试环境和一些基本知识。

想拿出来与大家共享，笨教程本着最大限度简化删减STM32入门的过程的思想，会把我的整个入门前的工作推荐给大家。

就算是给网上的众多教程、笔记的一种补充吧，所以叫学前班教程。

其中涉及产品一律隐去来源和品牌，以防广告之嫌。

全部汉字内容为个人笔记。

所有相关参考资料也全部列出。

:lol教程会分几篇，因为太长啦。

今天先来说说为什么是它——我选择STM32的原因。

我对未来的规划是以功能性为主的，在功能和面积之间做以平衡是我的首要选择，而把运算放在第二位，这根我的专业有关系。

里面的运算其实并不复杂，在入门阶段想尽量减少所接触的东西。

不过说实话，对DSP的外设并和开发环境不满意，这是为什么STM32一出就转向的原因。

下面是我自己做过的两块DSP28的全功能最小系统板，在做这两块板子的过程中发现要想尽力缩小DSP的面积实在不容易（目前只能达到50mm×45mm，这还是没有其他器件的情况下），尤其是双电源的供电方式和1.9V的电源让人很头疼。

后来因为一个项目，接触了LPC2148并做了一块板子，发现小型的ARM7在外设够用的情况下其实很不错，于是开始搜集相关芯片资料，也同时对小面积的A VR和51都进行了大致的比较，这个时候发现了CortexM3的STM32，比2148拥有更丰富和灵活的外设，性能几乎是2148两倍（按照MIPS值计算）。

正好2148我还没上手，就直接转了这款STM32F103。

与2811相比较（核心1.8V供电情况下），135MHz×1MIPS。

现在用STM32F103，72MHz×1.25MIPS，性能是DSP的66%，STM32F103R型（64管脚）芯片面积只有2811的51%，STM32F103C型（48管脚）面积是2811的25%，最大功耗是DSP的20%，单片价格是DSP 的30%。

STM32开发板介绍STM32开发板是STMicroelectronics（意法半导体）公司生产的一系列基于ARM Cortex-M处理器架构的嵌入式微控制器。

STM32系列开发板为嵌入式系统设计师提供了丰富的外设和强大的处理能力，广泛应用于工业自动化、医疗设备、消费类电子产品、通信设备等领域。

首先，STM32开发板具有广泛的型号选择。

STMicroelectronics提供了几十个不同型号的STM32微控制器，包括STM32F0、STM32F1、STM32F2、STM32F3、STM32F4、STM32F7、STM32L0、STM32L1、STM32L4等系列。

每个系列又有多个具体型号可供选择，满足不同需求的设计师的要求。

其次，STM32开发板具有丰富的外设功能。

除了基本的GPIO、USART、I2C、SPI等通用外设之外，STM32开发板还提供了更多的专用外设，如ADC（模数转换器）、DAC（数模转换器）、定时器和计数器、PWM（脉宽调制）控制器、USB接口、以太网控制器等。

这些外设使得STM32开发板可以同时处理多种不同的输入和输出信号，提高系统设计的灵活性和可扩展性。

第三，STM32开发板具有强大的处理能力。

基于Cortex-M处理器架构，STM32微控制器具有高效的指令集、低功耗和高性能特性。

处理器速度可以从几十MHz到几百MHz不等，具备不同级别的性能。

高性能的处理能力使得STM32开发板可以处理复杂的算法和实时任务，例如数字信号处理、运动控制和图形处理。

第四，STM32开发板支持丰富的开发平台。

STMicroelectronics提供了STM32Cube软件套件，该套件包括了一系列的驱动程序、中间件和应用程序示例，能够帮助设计师更快速地开发基于STM32的应用。

此外，还有基于Eclipse的集成开发环境（IDE）和ST-LINK调试工具，可以方便地进行软件开发和调试。

另外，STM32开发板还兼容其他多种开发工具和软件包，如Keil MDK、IAR Embedded Workbench等。

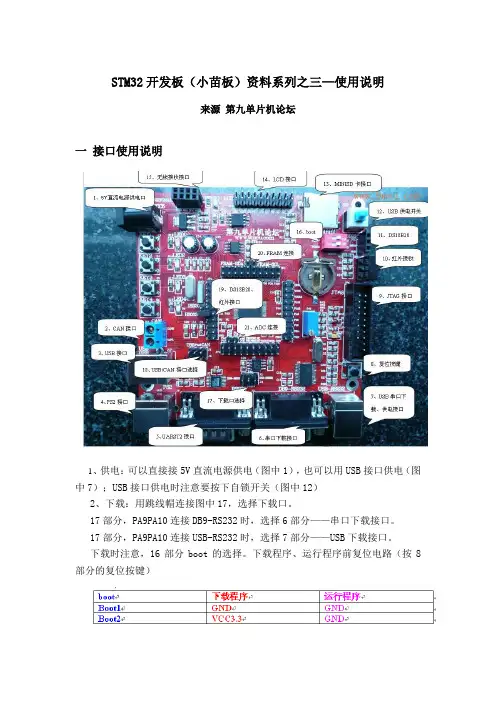

STM32开发板（小苗板）资料系列之三—使用说明
来源第九单片机论坛
一接口使用说明
1、供电：可以直接接5V直流电源供电（图中1），也可以用USB接口供电（图中7）；USB接口供电时注意要按下自锁开关（图中12）
2、下载：用跳线帽连接图中17，选择下载口。

17部分，PA9PA10连接DB9-RS232时，选择6部分——串口下载接口。

17部分，PA9PA10连接USB-RS232时，选择7部分——USB下载接口。

下载时注意，16部分boot的选择。

下载程序、运行程序前复位电路（按8部分的复位按键）
3、进行DS18B20、红外、FRAM、ADC实验时要注意相应的接口跳线帽连接。

4、LCD实验，程序运行时注意要将boot1置高。

二开发板特点及开发环境
特点：小苗板板载资源比较丰富，可以支持初学者的大部分实验，另所有IO引脚已经引出，方便用户外扩资源，以便更进一步的学习使用。

开发环境：KEIL4
附：
开发板原理图：
PCB图：。

Y5 1 4 3
C41 0.1uF C0603 VGND IOVDD0 IOVDD1 IOVDD2 6 14 19 CVDD CVDD0 CVDD1 CVDD2 CVDD3 RX TX 5 7 24 31 26 27 4 16 20 21 22 35 38 43 45 C35 0.1uF C0603 VGND C36 0.1uF C0603 C37 0.1uF C0603 C38 0.1uF C0603 R43 100k IOVDD R0603
C76 10uF C0805
U6 6 5 DD+ D+ D5 4 3 2 1 GND ID D+ DVBUS
PD14 PD15 PD0 PD1 PE7 PE8 PE9 PE10 PE11 PE12 PE13 PE14 PE15 PD8 PD9 PD10
PD14 PD15 PD0 PD1 PE7 PE8 PE9 PE10 PE11 PE12 PE13 PE14 PE15 PD8 PD9 PD10
5
4
3
2
1
J1 1 2 3 DC_IN R2 100k R0603 C1 0.1uF C0603 C2 10uF C0805 C3 10uF C0805 R1 179k R0603 8 3 7 1
U1 RT7272 VIN EN RLIM B00T SW FB 2 1 5 + EC2 2 100uF/25V
C42 0.01uF C0603R44 22R R0603 C43 0.01uF C0603 RIGHT R45 22R R0603
AGND
C60 18pF C0603
2
R53 1M R0603 30 31
U57 XI/CLKIN XO TXN TXP RXN RXP LINKLED ACTLED NC1 NC2 NC3 NC4 DNC VBG RSVD1 RSVD2 RSVD3 RSVD4 RSVD5 PMODE2 PMODE1 PMODE0 EXRES1 T0CAP 1V20 RSVD 1 2 5 6 25 27 46 47 12 13 7 18 38 39 40 41 42 43 44 45 10 R58 12.4k R0603 4.7uF C0603 0.01uF C0603 AGND R66 10k R0603 R65 10k R0603 AGND R64 10k R0603 R63 10k R0603 R62 10k R0603 R61 10k R0603 3V3 R60 10k R0603 R59 10k R0603 TXN TXP RXN RXP LINKLED ACTLED

红牛开发板用户手册 CopyRight@20091.概述红牛STM32开发板是以意法半导体 (ST)公司推出的基于ARM Cortex-M3系列最高配置芯片STM32F103ZE为核心组成。

板上资源：●CPU：STM32F103ZET6;(LQFP144脚,片上集成512K flash、64KRAM、12Bit ADC、DAC、PWM、CAN、USB、SDIO、FSMC等资源)●板上外扩512K SRAM, 2M NOR FLASH （板上支持最大1024kSRAM，16M的NOR FLASH）满足大容量数据采集、处理及分析要求●板上外扩128M或256M NAND FLASH（标配128M）满足彩屏上丰富的图片存储、数据表格存储，文件管理等应用● 搭配2.8寸TFT真彩触摸屏模块或3.2寸TFT真彩触摸屏模块(由用户选择)，FSMC控制，彩屏模块上配置RSM1843（ADS7843、TSC2046脚对脚兼容）触摸控制器芯片，支持一个SD卡（SPI方式）可用于存储图片，支持一个AT45DBxxx 的DATA FLASH（可用于存储汉字库）● 一路CAN通信接口,驱动器芯片SN65VHD230● 两路RS232接口● 一路RS485通信接口● 一个SD卡座SDIO控制方式● 一个I2C存储器接口，标配24LC02(EEPROM)● 一个SPI存储器接口，标配AT45DB161D(DATA FLASH)● 一路ADC调节电位器输入● 三路ADC输入接线端子引出● 两路PWM输出接线端子引出● 两路DAC输出接线端子引出● 一个蜂鸣器、五个用户LED灯、一个电源指示灯，一个USB通信指示灯，● 四个用户按键，一个系统复位按键● 电源选择跳线，支持外接5V 电源供电，USB 供电或JLINK 供电 ● 板子规格尺寸:13CM X 10CM● 所有I/O 口通过2.54MM 标准间距引出,方便二次开发板上的全部硬件特性能快速帮助你评估STM32F103ZE 所有外设（USB 、motor control,、CAN,、SPI 、MicroSD card 、smartcard 、USART 、NOR Flash 、NAND flash 、 SRAM ）和开发你自己的应用项目。

S T M32F103Z E-E K开发板用户手册版本：V1.0安富莱电子开发网W W W.A R M F L Y.C O M1.产品规格简介STM32F103ZE-EK开发板以STM32F103ZET6（LQFP144）为核心。

STM32F103ZE 是ST（意法半导体）公司推出的ARM Crotex-M3产品线中功能最强大的一款CPU。

片内集成512kB Flash、64kB RAM、1个USB、1个CAN、 8个定时器、5个USART、3个ADC、2个DAC、3个SPI、2个I2C、2个I2S、1个SDIO、112个GPIO、FSMC总线（支持NOR,NAND,SRAM）。

CPU主频72MHz,广泛适用于各种应用场合。

本开发板具备丰富的硬件资源，配套的试验例程均提供源代码，文档齐备，非常适合于学习和项目评估。

硬件资源■ 8M晶振作为MCU的时钟，32768晶振用于RTC ■ 1M字节SRAM，16M字节NOR Flash，128M字节NADN Flash■ 2M字节串行Flash，256字节串行EEPROM■ 1个SD/MMC卡座■ 1个CAN2.0A/B接口■ 2个RS232串口■ 1个RS485接口■ 1个USB2.0全速DEVICE接口■ 1个USB2.0全速HOST接口■ 1个100M/10M以太网接口■ I2S音频DAC（24bit，96kHz），1个立体声耳机插座，1个扬声器■ 3.0寸TFT真彩触摸LCD（WQVGA，400x240）■ 1个5向摇杆，1个Reset按钮、1个wakeup按钮、1个自定义按钮 ■ 4个自定义LED，1个电源LED，1个音频LED ■ 1个CR1220电池座■ 1个精密可调电阻连接到ADC输入■ 所有的GPIO引到2.54mm间距焊盘■ 1个DAC引出端子，1个PWM引出端子■ 标准2.54mm间距JTAG插座■ 2个BNC输入端子，集成双通道示波器电路，具备AC/DC切换、输入增益切换开关■ 3种供电方式：USB电缆、外接5V电源、JTAG 调试接口（J-LINK仿真器）■ 1个电源开关，上下电时无需拔插电缆■ 3种启动方式：用户Flash、系统存储器、SRAM ■ 用拨码开关取代跳线帽，避免跳线帽丢失■ 板子规格：14cm x 12cm软件资源■ 提供100多个试验例程■ 提供uCOS_II+ucGUI例程和文档■ 即将展开USB虚拟示波器项目源码■ 即将移植ucLinux （硬件资源已满足要求） ■ 更多的软件资源将在发布标配清单■STM32F103ZE-EK开发板1块■ 3.0寸TFT触摸显示模块1块■1根串口线、1根网线、1根USB电缆■资料光盘1张可选的配件：■60M示波器探头1对■USB转串口线1根2.快速入门2.1.注意事项（1）外接电源必须是5.0V 的直流电源，插头有极性，内正外负。

STM32开发板使用说明1、开发板使用到的软件及安装说明在开始学习开发板之前需要安装的软件有：1、KEIL3.80A，2、PL-2303HX驱动，3、串口调试助手，4、下载器MCUISP。

这些软件在课件文件下面的软件文件里。

具体安装步骤如下：1．KEIL3.80A的安装，打开路径：课件\软件\KEIL3.80A\MDK3.80A安装手册，根据上面的步骤安装软件。

2．PL-2303HX驱动的安装，打开路径：课件\软件\PL-2303HX新版驱动，可根据使用电脑的操作系统来选择安装的软件，如选择安装XP驱动，可打开XP驱动，根据里面的安装说明来安装软件。

一般只要运行PL-2303 Driver Installer。

exe就可以了。

3．串口调试助手的安装，打开路径：课件\软件\串口调试助手，点击sscom33。

exe即可，也可以创建快捷方式在桌面。

4．下载器MCUISP的安装，打开路径：课件\软件\下载器MCUISP，点击mcuisp。

exe 即可，也可以创建快捷方式在桌面。

2、开发环境介绍及使用说明首先是我们之前安装的keil3.80a。

再点击Project->New uVision Project如下图所示：弹出create new project 对话框，新建一个文件夹TEST，然后把工程名字设为test。

点击保存。

弹出选择器件的对话框，因为我们的开发板使用的是STM32F103RBT6 ，所以在这里我们选择STMicroelectronics 下面的STM32F103RB( 如果使用的是其他系列的芯片，选择相应的型号就可以了)。

如下图所示:点击OK，MDK会弹出一个对话框，问你是否加载启动代码到当前工程下面，这里我们选择是。

启动代码是一段和硬件相关的汇编代码。

是必不可少的!在上面点击了是以后，MDK 就把启动代码STM32F10x。

s 加入到了我们的工程下面。

如下图所示:到这里，我们就可以开始编写自己的代码了。

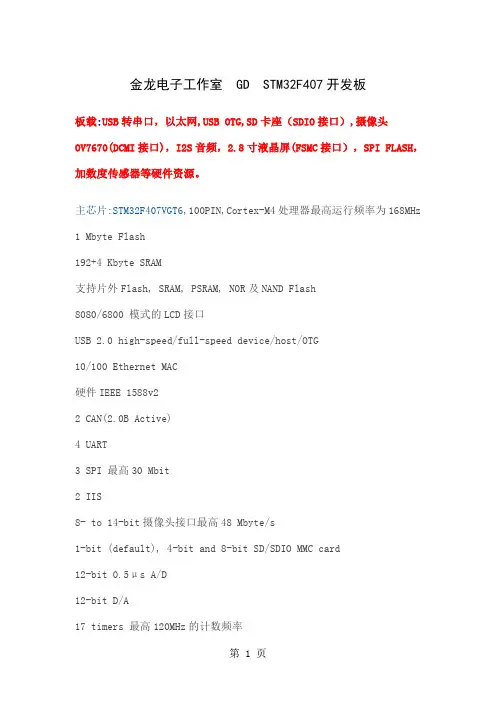

金龙电子工作室 GD STM32F407开发板板载:USB转串口，以太网,USB OTG,SD卡座（SDIO接口）,摄像头OV7670(DCMI接口)，I2S音频，2.8寸液晶屏(FSMC接口），SPI FLASH，加数度传感器等硬件资源。

主芯片:STM32F407VGT6,100PIN,Cortex-M4处理器最高运行频率为168MHz 1 Mbyte Flash192+4 Kbyte SRAM支持片外Flash, SRAM, PSRAM, NOR及NAND Flash8080/6800 模式的LCD接口USB 2.0 high-speed/full-speed device/host/OTG10/100 Ethernet MAC硬件IEEE 1588v22 CAN(2.0B Active)4 UART3 SPI 最高30 Mbit2 IIS8- to 14-bit摄像头接口最高48 Mbyte/s1-bit (default), 4-bit and 8-bit SD/SDIO MMC card12-bit 0.5μs A/D12-bit D/A17 timers 最高120MHz的计数频率I/O最高频率为60MHzISP及IAP编程407板载资料1.主芯片:STM32F407VGT6,100PIN2.以太网功能(PHY:DM9161AEP)3.2.8寸彩屏模块(FSMC总线方式)，带加速度传感器4.摄像头OV7670(配套)5.JTAG 20PIN标准下载口6.MICRO SD卡接口(SDIO方式)B OTG主从设备接口B转串口(PL2303HX),可用USB下载程序,做串口实验9.RTC电池座10.I2S音频DA,支持WAV播放11.电源接口,开关(LED灯)12.四个用户按键,一个复位按键,四个用户LED13.所有IO在芯片四周引出,2.54MM标准间距产品包装:金龙407开发板<一块>OV7670摄像头模组 <一个>2.8寸彩屏模块 <一块>USB电源线<一条>DVD ROM光盘<一张>希望以上资料对你有所帮助，附励志名言3条：1、生气，就是拿别人的过错来惩罚自己。

第一部分开发板介绍1.1 STM32开发板简介开发板配置：●CPU主芯片是STM32F103VCT6，主频72MHz,256KB FLASH ,48KB RAM；●3个按键，可实现中断或查询方式判断是否有键按下；●4个发光二极管LED，可进行流水灯或花样显示；●1个无源蜂鸣器，可用PWM驱动；●1个电位器，可配合内部AD进行AD转换；●1个RS232串行通信接口，可使开发板与PC机进行通信；●1个基于SPI串行总线的触摸屏转换接口芯片，可进行触屏操作；●1个基于IIC串行总线的EEPROM，可进行数据存储；●1个基于CPU片内SDIO的TF卡接口，可进行数据读写；●1个FSMC控制的2.83英寸TFT液晶屏，可进行图片文字显示；●1个蓝牙模块，可使开发板与PC机进行通信；●1个USBmin2.0接口为开发板供电；●所有I/O口引出，可通过跳线自行配置和自制外围模块连接；下面介绍一下STN32开发板的各个部分。

1、LED灯STM32开发板有4个LED灯，它们在开发板上的标号分别为LED1、LED2、LED3、LED4。

在调试代码的时候，使用LED来指示程序状态，是非常不错的辅助调试方法。

2、按键STM32开发板有三个普通按键，它们在开发板上的标号分别为KEY1、KEY2、KEY3。

可以用于人机交互的输入，三个按键通过跳线帽连接到STM32的开发板的IO口上。

3、电源指示灯开发板上有一个蓝色电源指示灯，它在开发板上的标号为LED5（POWER）。

用于指示电源状态。

该开发板通过USB供电，在该电源开启的情况下，指示灯亮，否则不亮。

通过这个LED灯判断开发板的上电情况。

4、蓝牙开发板上有一个蓝牙模块，它在开发板上的标号为Bluetooth。

用于开发板与电脑进行无线通讯。

5、SD卡接口SD卡接口在开发板上的标号为TF_Card。

SD卡是最常见的存储设备，是很多数码设备的存储媒介，比如数码相框、数码相机、MP5等。

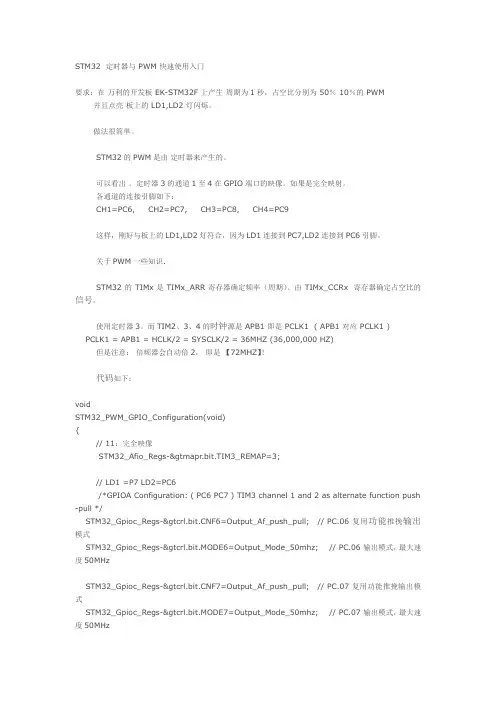

STM32 定时器与 PWM 快速使用入门要求：在万利的开发板 EK-STM32F 上产生周期为1秒，占空比分别为 50％ 10％的 PWM 并且点亮板上的 LD1,LD2 灯闪烁。
