stm32最小系统原理图STM32最小系统原理图。
STM32是STMicroelectronics公司推出的一款32位微控制器，广泛应用于各种嵌入式系统中。
在进行STM32开发时，我们通常会使用最小系统原理图来搭建基本的硬件环境，以便进行程序的烧录和调试。
本文将详细介绍STM32最小系统原理图的设计原理和具体连接方法。
首先，我们需要了解STM32最小系统原理图所需的基本元件。
最小系统原理图通常包括主控芯片、晶振、复位电路、电源电路和调试接口。
主控芯片是STM32系列微控制器，晶振用于提供时钟信号，复位电路用于确保系统在上电时能够正常复位，电源电路用于为系统提供稳定的电源，调试接口用于与开发工具连接，方便程序的烧录和调试。
在最小系统原理图中，主控芯片通常是STM32系列的芯片，根据具体的应用需求选择不同型号的芯片。
晶振的选择需要考虑系统的时钟要求，一般常用的晶振频率有8MHz、12MHz、16MHz等，需要根据实际情况进行选择。
复位电路通常包括复位按钮和复位电路，确保系统在上电时能够正常复位。
电源电路需要考虑系统的供电电压和电流需求，一般包括稳压芯片、电容、电感等元件。
调试接口通常使用SWD接口或JTAG接口，用于与开发工具连接，方便程序的烧录和调试。
接下来，我们将详细介绍STM32最小系统原理图的具体连接方法。
首先，将主控芯片、晶振、复位电路、电源电路和调试接口按照原理图连接起来，注意连接的正确性和稳定性。
接着，通过USB转串口模块将最小系统与电脑连接，打开开发工具，选择对应的芯片型号，进行程序的烧录和调试。
在烧录和调试过程中，需要注意电源的稳定性和连接的可靠性，确保程序能够正常烧录和调试。
在实际应用中，STM32最小系统原理图的设计需要根据具体的应用需求进行调整和优化。
例如，如果系统需要外部扩展模块，需要在最小系统原理图中增加对应的接口和电路。
另外，还需要考虑系统的功耗、抗干扰能力、稳定性等因素，确保系统能够稳定可靠地工作。
stm32原理图STM32原理图。
STM32原理图是指ST公司生产的一系列基于ARM Cortex-M内核的32位微控制器的电路原理图。
这些原理图是用来设计STM32微控制器的应用电路的重要参考，能够帮助工程师们更好地理解STM32微控制器的内部结构和工作原理。
STM32原理图主要包括微控制器本身的引脚连接、外部器件的连接方式、电源电路设计、时钟电路设计以及通信接口电路设计等内容。
在设计STM32原理图时，需要考虑到电路的稳定性、可靠性、抗干扰能力以及功耗等方面的要求，同时也需要考虑到电路的成本和制造工艺。
在STM32原理图中，微控制器的引脚连接是最基础的部分。
通过原理图，可以清晰地看到微控制器的每个引脚是如何连接到外部器件的，比如LED、按键、传感器、显示屏等。
这些连接关系直接影响了外部器件与微控制器之间的数据交换和控制信号的传输。
除了引脚连接，电源电路设计也是STM32原理图中非常重要的一部分。
良好的电源电路设计能够保证微控制器正常工作，并且对于系统的稳定性和可靠性也有着至关重要的影响。
在设计电源电路时，需要考虑到电压的稳定性、电流的输出能力、以及对于电磁干扰的抑制能力。
时钟电路设计是另一个不可忽视的部分。
微控制器的时钟信号是整个系统的“心脏”，它直接影响了微控制器的运行速度和定时精度。
因此，在设计时钟电路时，需要选择合适的晶振或者时钟发生器，并且保证时钟信号的稳定性和精度。
通信接口电路设计也是STM32原理图中的重要组成部分。
现代的嵌入式系统通常需要与其他设备进行数据交换，比如与传感器、存储器、无线模块等进行通信。
因此，在设计通信接口电路时，需要考虑到通信协议的选择、数据传输的稳定性和速度等因素。
总的来说，STM32原理图是设计STM32应用电路的重要参考，它涵盖了微控制器的引脚连接、电源电路设计、时钟电路设计以及通信接口电路设计等内容。
通过仔细阅读和理解原理图，工程师们可以更好地设计出符合要求的STM32应用电路，从而实现产品的功能和性能要求。

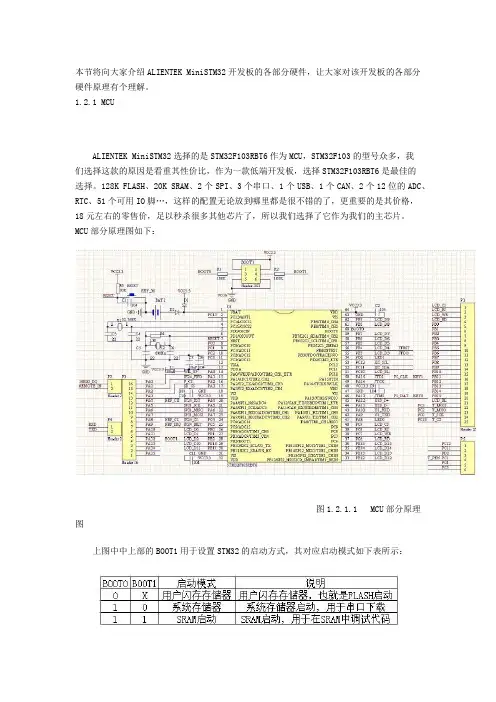

本节将向大家介绍ALIENTEK MiniSTM32开发板的各部分硬件，让大家对该开发板的各部分硬件原理有个理解。
1.2.1 MCUALIENTEK MiniSTM32选择的是STM32F103RBT6作为MCU，STM32F103的型号众多，我们选择这款的原因是看重其性价比，作为一款低端开发板，选择STM32F103RBT6是最佳的选择。
128K FLASH、20K SRAM、2个SPI、3个串口、1个USB、1个CAN、2个12位的ADC、RTC、51个可用IO脚…，这样的配置无论放到哪里都是很不错的了，更重要的是其价格，18元左右的零售价，足以秒杀很多其他芯片了，所以我们选择了它作为我们的主芯片。
MCU部分原理图如下：图1.2.1.1 MCU部分原理图上图中中上部的BOOT1用于设置STM32的启动方式，其对应启动模式如下表所示：表1.2.1.1 BOOT0、BOOT1启动模式表我们用串口下载代码，则配置BOOT0为1，BOOT1为0即可，如果想让STM32一按复位键就开始跑代码，则需要配置BOOT0为0，BOOT1随便设置都可以。
P3和P1分别用于PORTA和PORTB的IO口引出，其中P2还有部分用于PORTC口的引出。
PORTA和PORTB都是按顺序排列的，这样设计的目的是为了让大家更方便地与外部设备连接。
P2连接了DS18B20的数据口以及红外传感器的数据线，它们分别对应着PA0和PA1，只需要通过跳线帽将P2和P3连接起来就可以使用了。
这里不直接连在一起的原因有二：1，防止红外传感器和DS18B20对这两个IO口作为其他功能使用的时候的影响；2，DS18B20和红外传感器还可以用来给其他板子提供输入，等于我们的板子为别的板子提供了红外接口和温度传感器，在调试的时候，还是蛮有用的。
P4口连接了PL2303的串口输出，对应着STM32的串口1（PA9/PA10），在使用的时候，也是通过跳线帽将这两处连接起来。
MINI STM32开发板 带CAN 485 接口 STM32F103VET6
特价：88元
购买地址：
这是一款以TM32F103VET6为控制器，配置有CAN总线、RS485总线接口的MINI 开发板。
既适合初学者学习用，又方便工程师做项目开发前做基于STM32系列控制器的总线通讯和接口的一些验证，省去工程师们打样焊接板子所花费的宝贵时间，缩短工程师们项目开发周期。
板上资源：
1、板载STM32F103VET6芯片LQFP100封装；
2、板载1路CAN接口，接口芯片TJA1050；
3、板载1路RS485接口，接口芯片MAX3485；
4、板载1路RS232接口，默认在串口1上；
5、板载3个用户按键和3个LED；
6、板载32.768KHZ和8MHZ晶振
7、带5V转3.3V芯片AMS1117-3.3；
8、所有I/O全部引出，并标出管脚号；
9、支持USB供电方式和外接供电方式；
10、一个复位按键，一个电源指示灯led；。
