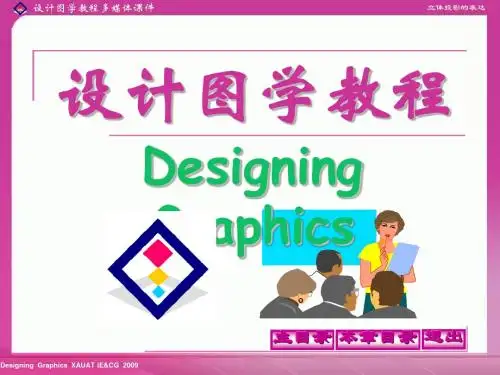

设计图学教程DesigningGraphics退出主目录本章目录第6章立体投影的表达6.1 基本体的投影6.2 平面与平面立体相交6.3 平面与曲面立体相交6.4 立体与立体相交退出主目录第一节6.1 基本体的投影6.1.1 平面立体的投影6.1.2 平面立体及其表面上的点6.1.3 回转体及其表面上的点本章目录退出下一节在投影图中，当多种图线发生重叠时，应以粗实线、虚线、点画线优先顺序进行绘制。
绘制立体的时，将立体看作是不透明的。
投影图中，可见的线段用粗实线表示，不可见的线用虚线表示，以区分其可见性；所有投影的边缘轮廓线是可见的，用粗实线画出。
kk"(k ')投影时，改变物体与三个投影面之间的距离，并不改变三个投影之间的投影关系。
即立体投影的形状以及投影之间的关系与轴无关，所以实用图样不画投影轴。
视图绘制的一般规则6.1 基本体的投影6.1.1平面立体的投影按照一定规则形成的立体称为基本体，按照立体组成表面的性质，基本体分为平面立体和曲面立体两类。
平面立体由若干个平面所围成的几何体如棱柱、棱锥等。
曲面立体由曲面或曲面与平面所围成的几何体，最常见的是回转体如圆柱、圆锥、圆球、圆环等。
圆柱圆锥圆球圆环6.1.1平面立体的投影平面立体的各表面均为平面多边形，它们都是由直线段（棱线）围成，而每一棱线都是由其两端点（顶点）所确定，因此，绘制平面立体的投影，实质上就是绘制平面立体各多边形表面，也即绘制其各棱线各顶点的投影。
......由两个底面和若干个棱面组成。
棱面与棱面的交线叫棱线。
棱线相互平行两底面为多边形两底面互相平行棱面为四边形棱线棱面底面(1) 棱柱的组成1. 棱柱棱柱的顶面和底面均为水平面，其水平投影反映实形；在正面及侧面投影积聚成一直线；1. 棱柱a ′c ′b ′acdbd ″c ″a ″d ′b ″AD BF E f ″e ″ef f ′e ′前后棱面为正平面，它们的正面投影反映实形，水平投影及侧面投影积聚为一直线；棱柱的其他四个侧棱面均为铅垂面，水平投影积聚为直线，正面投影和侧面投影均为类似形。
