九年级物理简单电路练习题(全部练习-附答案)

2023年九年级物理全册第十一章《简单电路》单元试题卷(满分100分)一、选择题(每小题3分,共30分)1.楠楠同学在中考备考中,准备有:①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。

上述五种物品属于绝缘体的有()A.①③⑤ B.②④⑤C.③④⑤ D.①②④2.在“探究并联电路电流的特点”实验中,实验电路如图甲所示,闭合开关S 后,电流表A 1、A 2示数分别如图乙、丙所示,则通过灯泡L 1、L 2电流大小的判断正确的是()A.L 1的电流大于L 2的电流B.L 1的电流等于L 2的电流C.L 1的电流小于L 2的电流D.无法比较L 1、L 2的电流大小3.对如图所示电路的分析,错误的是()A.当断开S 1、S 2,闭合S 3时,R 1与R 2为串联B.当断开S 3,闭合S 1、S 2时,R 1与R 2为并联C.当断开S 1,闭合S 2、S 3时,R 1与R 2为串联D.只要同时闭合S 1、S 3,就会出现短路现象4.下图是实验室伏安法测电阻的电路图,其中a、b 电表应分别为()A.a 为电流表,b 为电流表B.a 为电压表,b 为电压表C.a 为电流表,b 为电压表D.a 为电压表,b 为电流表5.关于滑动变阻器的构造,下列说法正确的是()A.瓷筒可以用胶木筒代替B.接线柱应有两个,有四个接线柱的不能起到变阻器的作用C.线圈可以用裸导线绕制,也可以用带绝缘漆的铜线绕制D.滑动变阻器的滑片与线圈接触的地方,绝缘皮不必刮去,以保证线圈导线间的绝缘6.如图所示,电源电压一定。

关于电路的工作情况,下列说法正确的是()A.只闭合S 1时,两只灯泡是串联的B.若先闭合S 1,再闭合S 2,电压表读数不变、电流表读数变大C.若电压表和电流表位置对调,闭合S 1、S 2后,则两表都被烧坏D.若灯L 1被短路,闭合S 1、S 2后,则灯L 1不亮,灯L 2亮,电流表损坏7.在图中的四个电路图中,与实物图对应的是()]8.在“探究电路的电流规律”实验时用了图中的某个电路,已知R 1=R 2<R 3,电流表的读数分别是A1为0.3A、A2为0.15A、A3为0.45A。

九年级物理上册第十一章《简单电路》测试卷-北师大版（含答案）一、选择题(每题3分，共30分)1. 某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的()A．电源B．开关C．导线D．用电器(第1题)(第3题)2. 我们对生活中一些“电”常识的了解必不可少，下列描述中的数据符合事实的是()A．一节新干电池的电压为2 VB．家用洗衣机工作时的电流约为1 AC．我国的家庭电路的电压为380 VD．手机电池的电压为220 V3. 如图所示的是实物电路，关于其电路图的画法正确的是()4. 两根用餐巾纸摩擦过的吸管靠近时相互排斥，该现象说明()A．摩擦创造了电荷B．两吸管带有同种电荷C．带电体可以吸引轻小物体D．两吸管带有异种电荷5. 下列关于导体、半导体和超导体的说法不正确的是()A．超导体的导电性能非常好，可以用作白炽灯的灯丝B．油罐车的尾部拖着的链条必须是导体C．发光二极管的核心材料是半导体D．导体容易导电是因为导体内有大量可以自由移动的电荷6. 小强同学在探究串联电路电压规律的实验中，按图示连接好了电路，闭合开关S后，观察发现灯泡L1亮、L2不亮，调节变阻器的滑片，灯泡L1的亮度发生变化，但灯泡L2始终不亮，出现这一现象的原因可能是()(第6题)A．L2断路B．滑动变阻器断路C．L2短路D．滑动变阻器短路7. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。

若用灯泡L发光模拟手机解锁成功，则选项中符合要求的模拟电路是()8. 如图所示，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是()A．通过L1的电流大于通过L2的电流B．电路中的电流是由正电荷的定向移动形成的C．干电池对外电路供电时将电能转化为化学能D．金属导线中自由电子定向移动的方向与电流方向相反(第8题) (第9题)9. 如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端带正电，b端带负电。

九年级物理全册第十一章《简单电路》测试卷-北师大版（含答案）一、单选题1．如图所示下列选项中，与电路图对应的实物连接图是（）A．B．C．D．2．临沂是“中国物流之都”，仓储管理尤为重要。

某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。

下列四种设计，最佳的是（）A．B．C．D．3．两个悬挂的泡沫球发生相互作用如图所示，下列说法中正确的是（）A．两球一定带异种电荷B．两球可能均不带电C．两球一定带同种电荷D．可能一球带电，另一球不带电4．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．B中正电荷通过金属棒流向A，A金属箔的张角减小5．下列电路中电压表测量R2两端电压，且电路连接正确是（）A．B．C．D．6．下列物品具有导电属性的是（）A．塑料学生尺B．擦字橡皮C．食用油D．铜钥匙7．如图所示的线路板上有4根合金丝可供选择，横截面积S a=S b=S c＜S d。

为了探究导体电阻大小与导体材料的关系，应选择的合金丝是（）A．a与c B．b与c C．a与b D．b与d8．如图是滑动变阻器的结构和接入电路的示图，当滑片P向右滑动时，接入电路的电阻变小的是（）A．B．C．D．9．某种电子测温枪靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时，闭合开关S2，灯泡L不发光，关于热敏电阻R与补光灯泡L在电路中的连接方式，下列的电路符合要求的是（）A．B．C．D．10．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排査故障。

北师大版九年级物理第十一章简单电路章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对2、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（）A．若L 甲＞L 乙，则U甲＜U乙B．若L甲＜L乙，则U甲＝U乙C．若L 甲＜L乙，则U甲＞U乙D．若L甲＞L乙，则U甲＞U乙3、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是( )A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮4、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。

下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显5、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（）A．玻璃棒带正电荷是因为得到电子B．摩擦前玻璃棒是导体C．实验现象说明同种电荷相互排斥D．利用不带电验电器可以检验玻璃棒所带电荷的电性6、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。

【物理】九年级物理电流和电路题20套(带答案)含解析一、电流和电路选择题1．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1， R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

北师大版九年级全册物理第十一章简单电路章节练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图电路中，要使灯L1变亮一些，灯L2变暗一些，应该把金属滑片（）A．P1和P2均向右滑B．P1和P2均向左滑C．P1向左、P2向右滑D．P1向右，P2向左滑2 . 以下用品中，在通常情况下属于导体的是（）A．橡皮擦B．铅笔芯C．玻璃杯D．塑料尺3 . 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列常见的数据表述正确的是A．一节干电池的电压是1.5VB．电冰箱工作时电流约为5AC．手机电压是37VD．对人体的安全电压是36V4 . LED灯逐步进入大众家庭，它是一种高效的节能光源，其核心元件是发光二极管．制作发光二极管的主要材料是A．导体B．半导体C．超导体D．绝缘体5 . 下列物品中，通常情况下属于导体的是A．干燥的木棒B．不锈钢直尺C．橡胶轮胎D．塑料梳子6 . 下列的说法中错误的是A．运动鞋底做得很粗糙是为了增大摩擦B．小石块放入水中下沉是因为它不受水的浮力C．秋冬季节脱毛衣时会听到“噼啪”声是由于摩擦起电和电荷间相互作用导致的D．用重垂线来检查墙壁上的画是否挂正是利用重力方向总是竖直向下的原理7 . 在探究导体电阻与哪些因素有关实验中，只有一根镍铬合金丝，则他不能完成的探究是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系8 . 下列说法正确的是（）A．两带电体靠近时相互排斥，它们一定带负电荷B．蝙蝠靠超声波发现昆虫，说明声能传递能量C．在干燥的天气里，衣服表面容易吸附灰尘，这种现象通常是摩擦起电造成的D．干电池、蓄电池、发电机和电动机都是电源9 . 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小，下列说法正确的是（）A．导体的电阻和通过导体的电流成反比B．当导体被均匀拉长时，它的电阻会减小C．不论温度如何变化，导体电阻不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关10 . 关于电流、电压和电阻，下列说法中正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流越大，这段导体的电阻就越小D．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比11 . 下列有关电的知识判断，不正确的是（）A．自然界只有正电荷和负电荷两种电荷B．电子带负电，所带电荷量为1.6×10－19CC．能导电的物体叫做导体，不能导电的物体叫做绝缘体D．一个氦原子，其原子核中有2个带正电荷的质子，核外有2个电子12 . 《中国诗词大会》第四季冠军赛在两位理工科才女之间展开，比赛中用到了抢答器。

一、选择题1．用吸管“吸”饮料，下列现象中，“吸”的物理原理与其相同的是（）A．客车行驶时窗帘被“吸”出窗外B．拔火罐时罐子“吸”在皮肤上C．削平的铅柱挤压后会“吸”在一起D．与头发摩擦过的气球能“吸”起纸屑2．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（）A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V3．如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（）A．B．C．D．4．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的读数分别为（）A．0.22 A0.7 A B．0.14 A 1.2 A C．0.24 A 1.2 A D．0.24 A0.7 A 5．在相同温度下，关于导体的电阻，下列说法中正确的是（）A．铜线的电阻一定比铝线的小B．长度和粗细均相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较小D．粗细相同的两根铝线，长的那根电阻较小6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A、0.22A B．0.96A、0.24A C．0.98A、0.22A D．1.2A、0.24A 7．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。

下列判断不正确的是（）A．通过灯L1的电流为0.4AB．灯L1两端的电压为9VC．灯L2两端的电压为9VD．电源两端的电压为18V8．关于电流表和电压表的使用，下列说法不正确的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出9．《中国诗词大会》比赛中用到了抢答器。

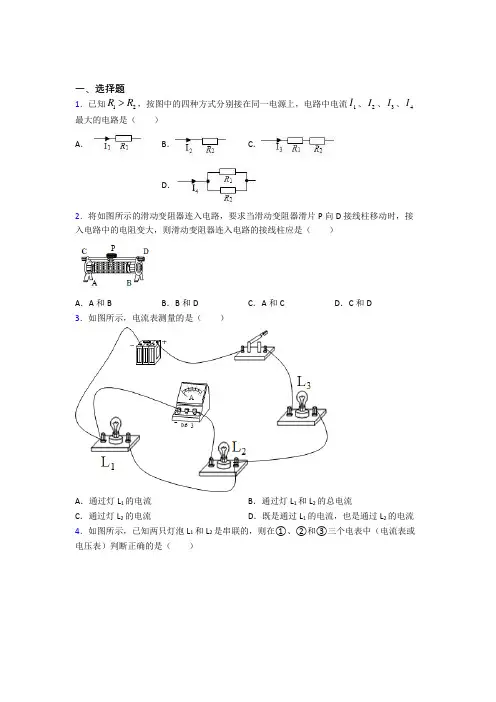

一、选择题1．已知12R R ，按图中的四种方式分别接在同一电源上，电路中电流1I 、2I 、3I 、4I 最大的电路是（ ）A ．B ．C ．D ．2．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P 向D 接线柱移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）A ．A 和B B ．B 和DC ．A 和CD ．C 和D 3．如图所示，电流表测量的是（ ）A ．通过灯L 1的电流B ．通过灯L 1和L 2的总电流C ．通过灯L 2的电流D ．既是通过L 1的电流，也是通过L 2的电流 4．如图所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）A．①是电流表，②和③是电压表B．①和②是电流表，③是电压表C．①和③是电压表，②是电流表D．①②和③都是电流表5．如图所示是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，紧急情况时S1自动断开，电动机停止工作。

下列电路图中，与其原理相符的是（）A．B．C．D．6．日常生活中估测最接近实际值的是（）A．人洗澡水的温度约为60℃B．人体的安全电压为36VC．电风扇的电流为5AD．健康成人的体温为37℃7．滑动变阻器的铭牌上标有“20Ω 1A”字样，下列说法正确的是（）A．该滑动变阻器只能接入20Ω的电阻B．该滑动变阻器电阻的变化范围是0~20ΩC．允许通过该滑动变阻器的最小电流是1AD．允许通过该滑动变阻器的电流只能是1A8．如图是常用的带有多插孔的插排。

插排上有开关和指示灯，当按下开关（闭合开关）指示灯亮，插孔上插入用电器，用电器正常工作，下面说法正确的是（）A．插排上的插孔与指示灯是串联关系B．插排上的开关是干路总开关，控制指示灯和所有用电器C．插排塑料壳是导体，绝对不能用手触摸D．断开插排上的开关，用电器仍然正常工作9．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关s，甲接电压表，乙接电流表B．闭合开关s，甲接电流表，乙接电压表C．断开开关s，甲接电压表，乙接电流表D．断开开关s，甲、乙都接电流表10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（）A．墨汁滴在热水中很快散开B．两个吸盘挤压后吸在一起C．折断一根铁丝需要很大力D．毛皮和橡胶棒吸引在一起11．家用冰箱的用电部分主要是电动压缩机和照明灯泡。

九年级上册（北师大版）-第十一章-简单电路-同步练习一、单选题1.如图所示的电路中，当开关S闭合后，灯L1、L2 都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯L2的两端，发现灯L1亮，L2不亮；当把导线并在灯L1两端是，发现两个灯都不亮，由此可知()A.L1短路B.L1断路C.L2短路D.L2断路2.假如科学家已研制出室温下的超导材料，你认为它可作下列哪种用途（）A.电炉中的电阻丝B.白炽灯泡的灯丝C.保险丝D.远距离输电3.如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路4.下列四组物体中，在通常情况下都容易导电的是（）A.石墨棒、人体、金属B.陶瓷、汽油、盐溶液C.橡胶、玻璃、毛皮D.纯净水、铁丝、湿木头5.下列用电器中可以利用超导体工作的是（）A.电热水器B.电饭锅C.电风扇D.电暖器6.用两根绝缘细线，分别将甲、乙两个带正电的轻质小球悬挂起来，在将乙球慢慢靠近甲球时，有可能出现的现象是图中的（）A. B. C. D.7.在图中已标出了电流方向，要使L1和L2都能发光，则（）A.甲处接电压表，乙处接电流表B.甲处接电流表，乙处接电压表C.甲处接电源，乙处接电流表D.甲处接电源，乙处接电压表8.某家用电器正常工作时，测得电流为4A，则此用电器可能是下列电器中的哪一种（）A.家用空调机B.日光灯C.家用电冰箱D.电风扇9.如图所示，电路中的电流方向是（）A.由N到M，由B到AB.由N到M，由A到BC.由M到N，由B到AD.由M到N，由A到B10.下列物理量最接近实际情况的是（）A.我国电网的交流电频率是220HzB.学生实验用的一根铜导线的电阻约500ΩC.人体的安全电压是不高于36VD.家庭电压110v二、多选题11.有关电和磁的知识，下列说法错误的是（）A.电动机是利用电磁感应原理制成的B.通电螺线管外部磁场与条形磁体的磁场相似C.验电器是利用同种电荷相互吸引的原理制成的D.由于儿童不懂得用电常识，所以不能将手指塞进有电的插座孔12.下列说法中正确的是（）A.导体容易导电都是因为导体内有大量自由电子B.验电器的工作原理是同种电荷相互排斥C.物理学中规定正电荷定向移动的方向为电流方向D.电风扇正常工作时，主要是将电能转化为机械能13.下列关于物理概念的说法中，错误的是（）A.某种物质温度升高1°C所吸收的热量，叫做这种物质的比热容B.物体温度降低，说明它一定放出了热量C.要在一段电路中产生电流，它的两端就要有电压D.一定质量的某种物质，温度越高，它的比热容越大14.根据表格中数据，下列说法正确的是（）A.将质量相同的铁块和铝块均匀拉成长度相同的铁线和铝线，串联后接入电路中，则铁线两端的电压更大B.煤油和水体积之比为2：1，吸收热量之比为12：5，则升高温度之比为3：1C.质量、初温都相同的铁块和铝块，吸收相同的热量后，将两个金属块靠在一起，铁块会向铝块传热D.给等质量的铜块和铝块加热，它们吸收热量多少与升高的温度的关系可用图象表示，其中图象a表示的是铜块15.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（）A.铃响灯也亮B.铃不响灯亮C.铃不响灯也不亮且烧坏电源和导线D.铃响灯不亮16.下列说法正确的是（）A.电流的方向是由电荷定向移动的方向决定的B.闭合电路两端的电压恒定时，电路中一定有持续的电流C.验电器是根据同种电荷相互排斥异种电荷相互吸引检验物体是否带电的D.通过两用电器电流相等，它们不一定是串联的三、填空题17.用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有________的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带________（同/异）种电荷相互排斥，摩擦起电的实质是________在物质间转移．18.如图是某调光灯的电路图，灯泡L标有“24V 12W”的字样，闭合开关，当滑片P移至a端时，灯泡恰能正常发光，当滑片P移至b端时，灯泡的实际功率只有额定功率的，则灯泡正常发光时的电流是________A，电路中滑动变阻器的电阻是________Ω，电路消耗的最小功率为________W（设电源电压和灯丝电阻恒定不变）．19.二极管在社会各领域应用广泛，如图所示，二极管的________（填“左”、“右”）为正极，小满在学习了二极管的相关知识后，将二极管与电流表串联起来（如图所示），对电流表起保护作用，这是利用了二极管的________特性．20.图甲中电压表的示数为________V．图乙中电压表的示数为________V．21.如图所示电路，若闭合开关，电路将是________（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线________即可；若要使电路中的两灯并联，则要将导线________改接到接线柱________．22.根据如图所示电路，回答下列问题．（1）电压表V l测量的是________的电压；电压表V2测量的是________的电压（2）若V1的读数为2V，V2的读数是5V；则L2两瑞的电压是________伏四、解答题23.实验桌上放有电压稳定的电源一个，滑动变阻器一个，电流表、电压表各一只，电阻箱一个（电阻箱的符号）、开关一个、导线若干。

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

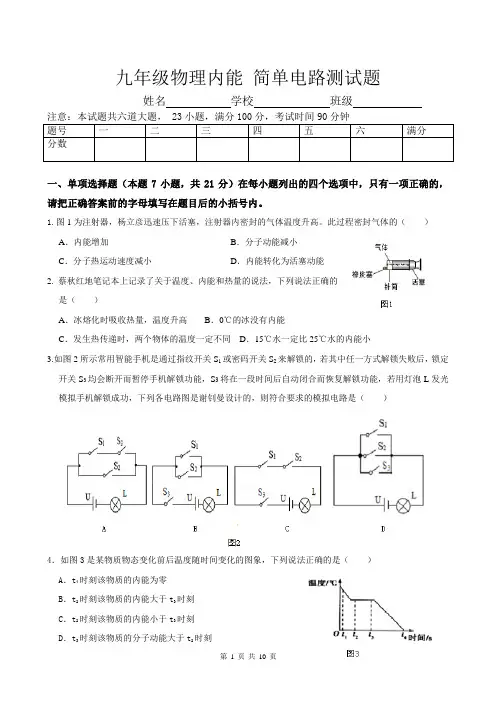

九年级物理内能简单电路测试题姓名学校班级题号一二三四五六满分分数一、单项选择题（本题7小题，共21分）在每小题列出的四个选项中，只有一项正确的，请把正确答案前的字母填写在题目后的小括号内。

1.图1为注射器，杨立彦迅速压下活塞，注射器内密封的气体温度升高。

此过程密封气体的（）A．内能增加B．分子动能减小C．分子热运动速度减小D．内能转化为活塞动能2. 蔡秋红地笔记本上记录了关于温度、内能和热量的说法，下列说法正确的是（）A．冰熔化时吸收热量，温度升高B．0℃的冰没有内能C．发生热传递时，两个物体的温度一定不同D．15℃水一定比25℃水的内能小3.如图2所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，下列各电路图是谢钊曼设计的，则符合要求的模拟电路是（）4．如图3是某物质物态变化前后温度随时间变化的图象，下列说法正确的是（）A．t4时刻该物质的内能为零B．t2时刻该物质的内能大于t3时刻C．t2时刻该物质的内能小于t3时刻D．t3时刻该物质的分子动能大于t2时刻5.为节约能源，需提高热机的效率，下列措施不能提高效率的是( )A.尽量使燃料充分燃烧B.尽量减少热机部件间的摩擦C.尽量减少废气带走的热量D.尽量增加热机的工作时间6.家用空调机正常工作的电流约为( )A.0.2 AB..0.5 AC.2 AD.5 A7. 如图4甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 1.2 A 1.2 AB. 0.3 A 0.3 AC. 1.2 A 0.3 AD. 1.5 A 0.3 A二、填空题（本题7小题，每空1分，共21分）8．甲、乙、丙、丁四个轻质带电小球，用细线悬挂起来，它们的相互作用情况如图5所示，则甲、乙带电荷，丙、丁带电荷（填“同种”或“异种”）．张磊同学发现家里的电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是，使得扇叶容易吸附灰尘。

第十一章简单电路单元测试（时间：60分钟，满分：100分）班级姓名学号分数一、选择题（每小题2分，共24分）1．下列实例与所描述的物质物理属性相符的是（）A．毛皮摩擦过的塑料尺能吸引碎纸屑，是因为塑料尺有磁性B．划玻璃的刀刃用金刚石做，是因为金刚石的延展性好C．电线的线芯用铜做，是因为铜的导热性好D．水壶的把手用胶木做，是因为胶木的隔热性好【答案】D【解析】A．毛皮摩擦过的塑料尺能吸引碎纸屑是因为摩擦后的塑料尺带了电，故A错误；B．玻璃刀的刀刃是金刚石，金刚石能划破玻璃，是因为金刚石的硬度大，故B错误；C．电线是用来输电的，所以制作电线的材料导电性要好，而铜或铝的导电性能要比其它金属好，所以电线的内芯常用铝或铜制作，故C错误；D．热水壶的手柄是用来防止人的手被烫到，之所以用胶木做，就是因为胶木的导热性差，如果手柄上的胶木掉了，由于金属的导热性非常好，手就会被烫到，故D正确。

2．如图所示，一带正电玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动，对吸管A端带电性质判断正确的是：（）A．若相互吸引，可能带负电B．若相互吸引，一定带正电C．若相互排斥，可能带正电D．若相互排斥，一定带负电【答案】A【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故A正确，B错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故CD错误。

3．原子核是由下列哪组粒子组成的（）A．中子和电子B．质子和电子C．质子和中子D．质子、中子和电子【答案】C【解析】分子是由原子组成的，原子是由原子核和核外电子组成的，而原子核还可以再分，它是由更小的粒子：质子和中子组成的。

4．保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。

如图所示的四个电路图中，能体现该装置工作原理的是（）A．B．C．D．【答案】B【解析】正常控制用电器的开关与用电器串联时，开关闭合，用电器工作，开关断开，用电器不工作，依据题意分析，开关都闭合时，指示灯不工作，说明开关与指示灯不是串联，而是并联。

一、选择题1．有一款“空调扇”既能送常温风，又能送凉风。

小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。

下列设计的电路图，符合要求的是（）A．B．C．D．2．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此可以判断（）A．小球B可能不带电B．小球B可能带正电C．小球A可能不带电D．小球A一定带正电3．下列数据最接近实际的是（）A．遵义市2020年10月最高气温为42℃B．一节新干电池的电压为1.5VC．人体的安全电压是36VD．我国家庭电路的电压为380V4．如图所示，关于电流表和电压表的连接，正确的是（）A．B．C．D．5．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（）A．B．C．D．6．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．若把金属棒的绝缘手柄拆除，再进行实验，实验现象跟原来一样C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．A中的自由电子通过金属棒流向B，B金属箔的张角增大7．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流A．只有①②B．只有②③C．只有②④D．只有①④8．关于电学基础知识，下列说法中正确的是（）A．与玻璃棒摩擦过的丝绸带正电，是因为有电子从玻璃棒转移到丝绸B．在电路中，电源的作用是为电路两端提供电压C．电流表可以直接接在电源两端D．使用电压表，它两个接线柱不允许不通过用电器直接与电源两极相连9．小群组在做“探究电流跟电压、电阻的关系”实验时，按照如图所示的电路图正确连接电路后，闭合开关发现电流表无示数，电压表指针有明显偏转产生这一故障的原因可能是（）A．电阻R开路B．电阻R短略C．滑动变阻器开路D．滑动变阻器短路10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（）A．墨汁滴在热水中很快散开B．两个吸盘挤压后吸在一起C．折断一根铁丝需要很大力D．毛皮和橡胶棒吸引在一起11．如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（）A．B．C．D．12．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小二、填空题13．遵守交通规则，做文明市民，通过路口时应看交通指示灯通行如图所示，路口的交通指示灯中的发光二极管是由___________材料制成的；在红灯即将结束时黄灯同时亮了，此时电路中的总电流会___________（选填“变大”“不变”或“变小”）。

一、选择题1．已知12R R ，按图中的四种方式分别接在同一电源上，电路中电流1I 、2I 、3I 、4I 最大的电路是（ ） A ．B ．C ．D ．2．关于电流和电压，下列说法中正确的是（ ） A ．电路中的电压是形成电流的原因 B ．规定自由电荷定向移动的方向为电流方向 C ．只要电路中有电源，电路中就一定有电流 D ．只有正电荷的定向移动才能形成电流3．如图所示是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S 1闭合时指示灯亮起；人站在平衡车踏板上时开关S 2自动闭合，电动机才能启动，紧急情况时S 1自动断开，电动机停止工作。

下列电路图中，与其原理相符的是（ ）A ．B ．C ．D ．4．如图所示的四个电路图中，各开关都闭合后，灯泡L 1与L 2串联的是（ ）A ．B ．C ．D ．5．《中国诗词大会》比赛中用到了抢答器。

其原理是：任意位选手按下抢答键时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。

以下符合这一要求的电路是（ ）A．B．C．D．6．小明用如图所示的器材，探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、材料的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表7．“用电流表测量小灯泡的电流”的部分电路如图所示。

下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L1的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流8．以下是某同学作出的一些估测数据，明显不符合事实的是（）A．一台普通家用冰箱工作时的电流约为1AB．人体的安全电压不高于36VC．一名普通中学生上一层楼需做的功大约为1500JD．初中物理实验中使用的一段铜导线电阻约为10Ω9．如图，电源电压为3V，开关S闭合，下列说法正确的是（）A．若L2开路，电压表的示数为0VB．若L1开路，电压表的示数为3VC．若L1短路，电压表的示数为0VD．若L2短路，电压表的示数为0V10．下列物体一定带正电的是（）A．与毛皮摩擦过的橡胶棒B．与玻璃棒摩擦过的丝绸C．失去电子的塑料棒D．与带负电的物体相吸引的轻小物体11．现有A、B、C三个带电的轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（）A．B带正电，C带正电B．B带正电，C带负电C．B带负电，C带正电D．B带负电，C带负电12．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小二、填空题13．如图所示这是一款迷你台灯扇，可以只照明、只吹风或同时照明吹风，说明台灯扇的照明灯和电动机的连接方式是______（选填“串联”或“并联”）的。

第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。

图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。

当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。

1L2Lv s九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（）2、在如图所示的电路中，为使灯L1与L2并联，应（）A．闭合开关S1、S2，断开S3B．闭合开关S1、S3，断开S2C．闭合开关S2、S3，断开S1D．同时闭合开关S1、S2、S33、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.26A，则I C的大小为（）A．0.4A B．0.26A C．0.2A D．0.14A4、在用电压表测某电阻两端的电压时，若选用0～3V的量程，测得的电压值为2.2V；若使用0～15V量程，测得的电压值为2.0V，那么该电阻两端电压的大小应是（）A．2.2V B．2.0V C．2.1V D．无法确定5、如图所示，开关S闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是（）A．电流表坏了或未接好 B．L1的灯丝烧断或灯座未接通C．L2的灯丝烧断或灯座未接通 D．电流表和L1、L2都坏了7、如图所示电路中，电流表、电压表均有一定示数，当把开关S闭合时，两表示数的变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大8、如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V9、如图所示的电路中，开关S闭合后和闭合前的电压表的示数（）A、不变B、增大C、减小D、无法确定10、如图所示电路，电源电压为6V，电键K闭合时，电压表示数为6V，出现此现象的原因可能是( )A．L1短路或L2断路B．L1断路或L2短路C．L1和L2都断路D．L1和L2都短路11、如图所示的四个电路中，属于并联电路的是( ) 第5题图第2题图ABC12、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路13、关于电路的说法错误的是（）A．电源是提供电能的装置 B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动 D．用电器是将其他形式的能转化为电能的装置14、如图所示的各电路图中，能反映出L l、L2并联，开关S断开后L1仍能发光的是（）15、如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。

一、选择题1．下列数据最接近实际的是（）A．遵义市2020年10月最高气温为42℃B．一节新干电池的电压为1.5VC．人体的安全电压是36VD．我国家庭电路的电压为380V2．如图所示，电流表测量的是（）A．通过灯L1的电流B．通过灯L1和L2的总电流C．通过灯L2的电流D．既是通过L1的电流，也是通过L2的电流3．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流A．只有①②B．只有②③C．只有②④D．只有①④4．如图所示电路中，会烧坏电流表的错误接法是（）A．B．C．D．5．如图所示的滑动变阻器连入电路的四种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．6．如图所示的电路，下列说法中正确的是（）A．不能同时闭合开关S1、S2、S3B．闭合开关S2、S3，灯L2、L3并联且均发光C．只闭合开关S1，灯L1、L2串联，电流表A1、A2的示数相同D．闭合开关S1、S2，再闭合开关S3，电流表A1的示数不变7．小明用如图所示的器材，探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、材料的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表8．如图所示，连接两个小灯泡L1、L2的电路，闭合开关（）A．L1、L2串联B．L1、L2并联C．L1、L2均发光D．L1发光、L2熄灭9．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果橡胶棒与甲互相排斥、跟乙相吸引，可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电10．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关s，甲接电压表，乙接电流表B．闭合开关s，甲接电流表，乙接电压表C．断开开关s，甲接电压表，乙接电流表D．断开开关s，甲、乙都接电流表11．如图所示的是小明设计的电路图，当他闭合开关S1、S2，两个电流表的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电压之比为1∶4D．两灯L1与L2电流之比为4∶112．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小二、填空题13．小敏收集了很多材料和长度都相同但粗细不同的铅笔芯。

九年级上册物理简单电路基础题附答案详解一．选择题（共25小题）1．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．2．图中的电路图和实物图相对应的是（）A．B．C．D．3．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（）A．电灯亮，电铃响 B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响4．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，现用一根导线进行检测，发现：导线连接a、b时，两灯泡均不发光，电流表无示数；导线连接b、c时，L1发光，L2不发光，则电路故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路5．在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光6．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A．B．C．D．7．在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．8．如图所示的电路，要使两个小灯泡L1，L2串联，应（）A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S39．在下列所示电路图中，灯L1、L2属于并联的是（）A．甲、乙B．乙、丙C．丙、丁D．甲、丙10．如图所示，四个电路中，属于串联的是（）A． B． C． D．11．如图所示的电路中，各个元件均能正常工作，当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动12．三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况（）A．甲、乙球带异种电荷B．乙、丙球带同种电荷C．如果甲球带正电荷，则丙球带负电荷D．如果甲球带正电荷，则丙球带正电荷13．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥14．如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A．I1+I2=I3B．I1﹣I2=I3C．I1＞I2＞I3D．I1=I2=I315．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小16．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V17．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V18．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V19．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V20．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V21．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．1.7V 6.8V B．6.8V 1.7VC．1.7V 8.5V D．8.5V 1.7V22．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关23．关于电流、电压和电阻，下列说法正确的是（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流为零时，它的电阻也为零C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大24．高效节能的LED灯，其核心元件发光二极管的主要材料是（）A．陶瓷B．超导体C．半导体D．橡胶25．关于导体的电阻，下列说法正确的是（）A．导体的电阻与通过导体的电流成反比B．导体的电阻与导体两端的电压成正比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零二．填空题（共5小题）26．如图所示电路中，只闭合S1、S2时，灯L1、L2是，只闭合S3时，灯L1、L2是（选填“串联”或“并联”），同时闭合开关会造成电源短路．27．如图所示，A、B两端接在电源上，当只合上开关S1时，能亮的灯有；当S1、S2都合上时，能亮的灯有．28．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是A，L2中的电流是A．29．如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．（1）出现甲同学的问题的原因：电流表的；（2）出现乙同学的问题的原因：电流表的；（3）出现丙同学的问题的原因：电流表的．30．如图所示的电路，灯L1和L2是联，如果电源电压是3V，闭合开关S 后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是．三．多选题（共2小题）31．如图，是一个能吹冷风、温风、热风的电吹风的简化电路，其中M是电动机，通电后能吹风，R1、R2是阻值相等的发热电阻丝，通电后能发热，电吹风接通电源且开关S闭合后（）A．若闭合S1、S2，则吹出的是冷风B．若闭合S1、S2，则吹出的是热风C．若闭合S1或S2，则吹出的是温风D．若断开S1、S2，则吹出的是温风32．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流四．实验探究题（共6小题）33．小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是（选填“A”“B”或“C”）处的电流．（3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：．位置A B C电流/A0.300.240.54（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．34．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为同一根导线的两端可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定为同一根导线的两端（填字母，下同）．（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端连接D时，小灯泡发光，则可以确定也为同一根导线的两端．35．两盏完全相同的灯L1、L2接在电压为6V的电源上都发光，判断它们的连接方式，完成下表：条件判断方法L1、L2的连接方式不使用任何仪器方法一：取下一盏灯，若另一盏灯仍能发光联方法二：取下一盏灯，若另一盏灯不发光联给一只电压表及若干导线方法一：用导线把电压表并在某盏灯的两端，若电压表示数是3V联方法二：用导线把电压表并在某盏灯的两端，若电压表示数是6V联36．在探究摩擦起电的实验中（1）用毛皮摩擦过的橡胶棒能吸引纸屑，是因为橡胶棒带上了电荷．进一步实验发现，此时橡胶棒带的是负电，根据你所学习的原子结构的知识，橡胶棒带负电是因为A．失去了一些质子B．得到了一些电子C．失去了一些电子D．创造了负电荷（2）根据你的分析，毛皮摩擦过橡胶棒后，毛皮带电．（选填“一定不”、“一定”或“可能”）（3）通过实验探究，可知道自然界存在种电荷．37．如图用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动．用餐巾纸摩擦吸管使其带电．（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此现象我们并不能判断该物体已经带电，原因是．（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，吸管被推开，说明吸管带，吸管被推开的原因是．（3）吸管和餐巾纸摩擦起电时，中原子核束缚电子的本领弱一些．38．为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验．（1）在连接电路时，开关应处于状态．（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：．（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=A，I2=A，I=A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是．（写出关系式即可）（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现：“并联电路各支路电流是相等的”，这个结论一定成立吗？（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该继续进行实验．（6）为了验证结论的普遍性，小薇采用的方法进行验证．五．解答题（共2小题）39．请根据图中所示的实物图，画出对应的电路图．40．李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该；②小芳同学用上面的方法能否测出L2两端的电压？为什么？．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是．U AB/V U BC/V U AC/V3.1 1.44.45九年级上册物理简单电路基础题附答案详解参考答案与试题解析一．选择题（共25小题）1．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A．B．C．D．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．故选B．2．图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：A、该图中，干路没有开关，故错误；B、该图中，干路中没有开关，故错误；C、该图符合题意，故正确；D、该图中的S2在干路中了，故错误；故选C．3．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（）A．电灯亮，电铃响 B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响【解答】解：图中开关S2与电灯并联，当两个开关都闭合时，电灯被短路不能工作，电铃中有电流通过，所以电灯不亮，电铃响．故选C．4．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，现用一根导线进行检测，发现：导线连接a、b时，两灯泡均不发光，电流表无示数；导线连接b、c时，L1发光，L2不发光，则电路故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路【解答】解：A、如果灯泡L1断路，导线接在a、b两点间L2发光．不符合题意；B、如果L1短路，L2会发光．不符合题意；C、如果灯泡L2断路，导线接在b、c两点间L1发光，L2不发光．符合题意；D、如果L2短路，L1会发光．不符合题意．故选C．5．在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光【解答】解：A、闭合S1，断开S2，会造成电源短路，这是不允许的，L1、L2都不发光，故A错误；B、闭合S1，S2，闭合S1会造成电源短路，这是不允许的，L1、L2都不发光，故B 错误；C、S1，S2都断开，则L1灯跟电源构成通路，L1灯亮，L2灯不亮，故C错误；D、闭合S2，断开S1，灯L1、L2并联，L1，L2都发光，故D正确．故选D．6．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A．B．C．D．【解答】解：开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联．A、由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，故A不符合要求；B、由电路图可知，几个开关是串联的，当有一个开关断开时，即有车门没关闭，灯泡不亮，所以与题意要求相反，故B不符合题意；C、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，电源会被短路，灯不发光，故C不符合要求；D、由电路图可知，几个开关是串联的，电阻R起保护电路的作用，当开关都闭合时，即车门都关好，灯泡不会发光，故D符合要求．故选：D．7．在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．【解答】解：A、由于电压表相当于开路，电流表相当于导线，所以此电路中左边的灯泡短路，且是一个串联电路，故不符合题意；B、由于电压表相当于开路，故此电路中的三个灯泡串联，故该选项不符合题意；C、由于电流表相当于导线，故该电路中的三个灯泡并联，故该选项符合题意；D、由于电压表相当于开路，故此电路中的三个灯泡串联，故该选项不符合题意；故选C．8．如图所示的电路，要使两个小灯泡L1，L2串联，应（）A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S3【解答】解：电流从正极开始，依次经过灯泡L1、S2、L2回到电源负极，因此断开开关S1，S3，闭合开关S2．故选B．9．在下列所示电路图中，灯L1、L2属于并联的是（）A．甲、乙B．乙、丙C．丙、丁D．甲、丙【解答】解：由图可知甲、丁均为各用电器首尾依次连接组成的，故均为串联电路；而乙、丙中两灯泡并列连接在电源两端，故均为并联电路．故选B．10．如图所示，四个电路中，属于串联的是（）A． B． C． D．【解答】解：当开关闭合时，在B、C、D中两灯泡并列连接在电源两端，电流有两条路径，故灯泡L1与L2组成的是并联电路．A图中各用电器首尾依次连接组成，电流只有一条路径，故为串联电路；而A选项符合题意．故选A．11．如图所示的电路中，各个元件均能正常工作，当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动【解答】解：由于电压表的电阻很大，当它串联使用时，电路中的电流很小，故电流表的指针几乎不动，但电压表是有示数的，接近于电源电压．故选D．12．三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况（）A．甲、乙球带异种电荷B．乙、丙球带同种电荷C．如果甲球带正电荷，则丙球带负电荷D．如果甲球带正电荷，则丙球带正电荷【解答】解：三个悬挂着的轻质小球均带电，由图可知，甲、乙相互排斥，乙、丙相互吸引，因同种电荷相互排斥、异种电荷相互吸引，所以，甲、乙带同种电荷，乙、丙带异种电荷，故AB错误；如果甲球带正电荷，则乙球带正电荷，丙球带负电荷，故C正确、D错误．故选C．13．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥【解答】解：用丝绸摩擦过的玻璃棒带正电．AB、玻璃棒带正电，当其与验电器接触时，验电器也带正电，故AB错误；C、摩擦起电是电荷的转移，不是创造了电荷，故用丝绸摩擦过的玻璃棒显正电性，是由于一部分电子转移到丝绸上的缘故，故C错误；D、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确；故选D．14．如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A．I1+I2=I3B．I1﹣I2=I3C．I1＞I2＞I3D．I1=I2=I3【解答】解：根据电路图可知，电流表A1测量干路电流，电流表A2测量L2、L3的电流，电流表A3测量L3的电流；因为并联电路中干路电流等于各支路电流之和，所以I1＞I2＞I3．故选C．15．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小【解答】解：因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，与两灯泡的亮暗没有关系，故C正确，ABD不正确．故选C．16．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V【解答】解：（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数U V2=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数U V1=1.5V；（2）电阻R2的电压U2=U V1=1.5V，电阻R1的电压U1=U V2﹣U2=7.5V﹣1.5V=6V；故选A．17．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【解答】解：因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U﹣U2=6V﹣4V=2V．综上所述，选项ACD正确，B错误．故选B．18．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V【解答】解：（1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压．（2）因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；则电压表V1的量程是0～15V，分度值为0.5V，示数U V1=6V；电压表V2的量程是0～3V，分度值为0.1V，示数U V2=1.2V．（3）电压表V2测L1两端的电压，所以L1两端的电压U1=U V2=1.2V；由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L2两端的电压U2=U V1﹣U V2=6V﹣1.2V=4.8V．故选D．19．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V【解答】解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；则电阻R2两端的电压U2=U V2=2V，由串联电路特点知，电阻R1两端的电压U1=U V1﹣U V2=10V﹣2V=8V．故选A．20．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V【解答】解：A．每一节新干电池电压是1.5V，此项不符合题意；B．家庭电路的电压是220V，此项不符合题意；C．手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右，此项不符合题意；D．对人体安全的电压是不高于36V，此项符合题意；故选D．21．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．1.7V 6.8V B．6.8V 1.7VC．1.7V 8.5V D．8.5V 1.7V【解答】解：根据电路图可知：电路为串联电路，电压表V1测电源电压（U），电压表V2测电阻R2的电压（U2）．两个电压表指针偏转角度相同，根据串联电路的电压规律：U=U1+U2；可知V1是量程0～15V，对应的分度值为0.5V；读数为8.5V，即U=8.5V；V2是量程0～3V，对应的分度值为0.1V；读数为1.7V，即U2=1.7V；故电阻R1两端电压U1=U﹣U2=8.5V﹣1.7V=6.8V；故电阻R1和R2两端的电压分别为6.8V和1.7V；故选B．22．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关【解答】解：（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．故选D．23．关于电流、电压和电阻，下列说法正确的是（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流为零时，它的电阻也为零C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大【解答】解：A、导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故A错误；B、导体上的电压电流都为零时，电阻不为零，电阻是导体本身的一种性质，与两端的电压和通过的电流无关；故B错误；C、电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，故C错误；D、电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，故D正确．故选D．24．高效节能的LED灯，其核心元件发光二极管的主要材料是（）A．陶瓷B．超导体C．半导体D．橡胶【解答】解：制作二极管的材料是半导体材料，常用的有：硅、锗等材料．故选C．25．关于导体的电阻，下列说法正确的是（）A．导体的电阻与通过导体的电流成反比B．导体的电阻与导体两端的电压成正比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零。
