--2018年八年级物理下册作图精选(50道)
- 格式:doc
- 大小:803.50 KB
- 文档页数:24

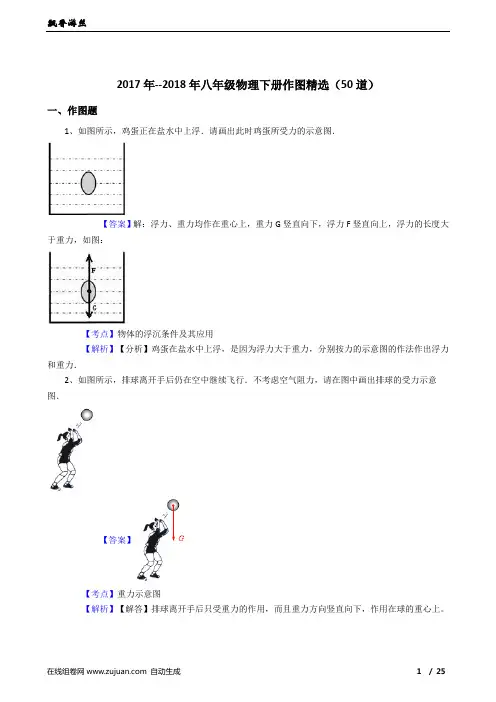

2017年--2018年八年级物理下册作图精选(50道)一、作图题1、如图所示,鸡蛋正在盐水中上浮.请画出此时鸡蛋所受力的示意图.【答案】解:浮力、重力均作在重心上,重力G竖直向下,浮力F竖直向上,浮力的长度大于重力,如图:【考点】物体的浮沉条件及其应用【解析】【分析】鸡蛋在盐水中上浮,是因为浮力大于重力,分别按力的示意图的作法作出浮力和重力.2、如图所示,排球离开手后仍在空中继续飞行.不考虑空气阻力,请在图中画出排球的受力示意图.【答案】【考点】重力示意图【解析】【解答】排球离开手后只受重力的作用,而且重力方向竖直向下,作用在球的重心上。
故答案为:【分析】本题关键在于正确的受力分析和对重力方向的了解。
本题考查的是重力示意图。
3、(2015•乌鲁木齐)请在图中画出细线对小球的拉力F.【答案】解:过细线与小球的接触点作竖直向上的拉力,如图所示:【考点】力的示意图【解析】【解答】力的示意图:用一个带箭头的线段表示力的三要素,线段的长度表示力的大小,箭头表示力的方向.【分析】此题考查学生对力的示意图的掌握,注意题目要求,只要求画出细线对小球的拉力F即可.4、(2015•贵港)一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止,如图所示,请你画出这块所受到的力的示意图(压力F除外).【答案】【解答】解:物体受到人为的压力水平向右,墙的支持力水平向左,重力竖直向下,摩擦力竖直向上,如图所示.在这几个力的作用下,物体处于静止状态,所以水平方向上压力和支持力是平衡力,竖直方向上重力和摩擦力是平衡力.【考点】力的示意图【解析】【分析】物体静止时,受到力是平衡力,此物体在竖直方向上受到重力作用,在竖直方向上肯定有一个力与它平衡,这个力就是摩擦力,重力和摩擦力是一对平衡力,大小相等,方向相反,作用在同一直线上.水平方向上压力和支持力是平衡力.5、(2015•临沂)如图所示,杯子静置在斜面上,请你画出它所受重力和支持力的示意图.(图中O 点表示杯子的重心)【答案】【考点】力的示意图【解析】【解答】解:重力G和支持力F的作用点画在物体的重心上,重力的方向竖直向下;支持力的方向与斜面垂直,垂直斜面向上.如图所示:【分析】重力的方向是竖直向下的,作用点在重心上;斜面对物体的支持力和物体对斜面的压力是一对相互作用力,方向是相反的;压力的方向是垂直于斜面向下的,支持力就是垂直于斜面向上的,作用点在物体的重心上.6、(2015•咸宁)如图所示,一木块正沿着着固定在地面上的光滑斜面下滑,请作出木块受到的重力G和支持力F的示意图.【答案】【分析】重力的方向是竖直向下的,作用点在重心上;斜面对物体的支持力和物体对斜面的压力是一对相互作用力,方向是相反的;压力的方向是垂直于斜面向下的,支持力就是垂直于斜面向上的,作用点在物体的重心上.【考点】力的示意图【解析】【解答】解:重力G和支持力FN的作用点画在物体的重心上,重力的方向竖直向下;支持力的方向与斜面垂直,垂直斜面向上.如图所示:7、(2015•达州)如图是一轻质杠杆,O是支点,为了使杠杆在此位置平衡,请画出在A点所施加的最小动力F及其力臂L.【答案】【解答】解:连接OA,则OA是最长的力臂,做OA的垂线,物体对杠杆的力使杠杆向时逆针方向转动,所以F应使其向顺时针方向转动,如图所示:【考点】力臂的画法,杠杆中最小力的问题【解析】【分析】根据杠杆的平衡条件,动力臂越长越省力,首先确定出最长的力臂,然后画出的示意图;由支点到力的作用点的距离是最长的力臂.8、(2015•陕西)如图,O为支点,请画出路灯所受重力G的示意图及其力臂l.【答案】过灯的重心沿竖直向下的方向画出重力G,过支点O向重力的作用线画垂线就是重力的力臂L,如图所示:【考点】重力示意图,力臂的画法【解析】【解答】解:过灯的重心沿竖直向下的方向画出重力G,过支点O向重力的作用线画垂线就是重力的力臂L,如图所示:【分析】重力G的作用点在灯的重心,方向是竖直向下,重力的力臂是从支点O到重力作用线的垂直距离.9、(2015•庆阳)如图是踢出去的足球运动轨迹,请做出足球所受力的示意图(不计空气阻力)【答案】【解答】解:踢出去的足球在不计空气阻力的情况下,只受重力的作用,作用在球的重心,方向竖直向下,如图所示:【考点】力的示意图【解析】【分析】规则物体的重心在物体的几何中心,根据重力的方向总是竖直向下的,过重心表示出重力的方向.10、如图所示,月亮和卫星在绕地球在旋转,请在图中作出月球受到地球引力的示意图。

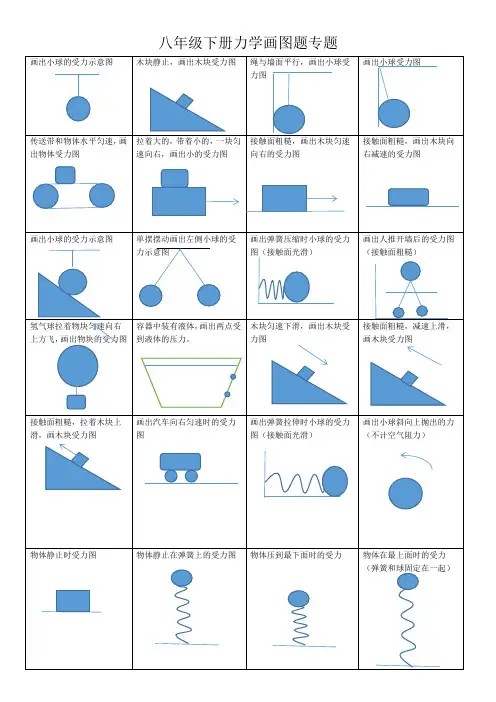

力学作图题(含答案详解)1.分析向右加速运动的小球的受力情况2.如图所示,作出斜面上物块的受力分析图。
3.物体在传送带上跟传送带一起匀速运动,对物体进行受力分析。
4.画出汽车匀速上坡时的受力示意图.5.画出小球在水中加速上浮过程中受力情况。
6.画出图(1)、(2)物体A的受力示意图7.画出风吹小球时,小球的受力示意图.8.如图所示是沿索道匀速上升的缆车,画出缆车轿厢的受力示意图。
9.如图,小球在水中正在下沉,请画出小球所受力的示意图。
10.如图,斜面上的小球A被挡板B挡住,请画出小球A所受力的示意图。
11.请画出图中潜水艇上浮时所受力的示意图。
12.如图所示物块沿斜面匀速下滑,请画出物块的受力示意图13.如图所示,物体在表面粗糙的固定斜面上以速度v向下匀速运动,请在图中画出此过程中物体所受力的示意图(力的作用点画在物体的重心上)。
14.汽车内的悬线上挂一小球m,在汽车底板上还有个物体M,当汽车做变速直线运动时,悬线与竖直方向成某一角度,如图所示,请面出M此刻的受力示意图15.物体A.B的重分别为20N、10N,如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图,并标出各个力的大小16.按要求作图:(1)如图所示,请在图甲中画出压缩的弹簧对拇指弹力的示意图;(2)如图所示,从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图(不计空气阻力);(3)如图所示,运动员在百米赛跑时的情景,请画出他的右脚对地面压力。
(O 点是力的作用点);(4)每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示,一只丹顶鹤正沿直线朝斜向下方向匀速滑翔,作出此过程中丹顶鹤的受力示意图。
17.完成下图杠杆的动力臂。
18.在图中画出力F 的力臂。
19.在图中,画出力1F 和力臂2L .20.在左图中画出力F的力臂;21.画出如图中杠杆的力臂.22.请画出图中拉力F对支点O的力臂l。

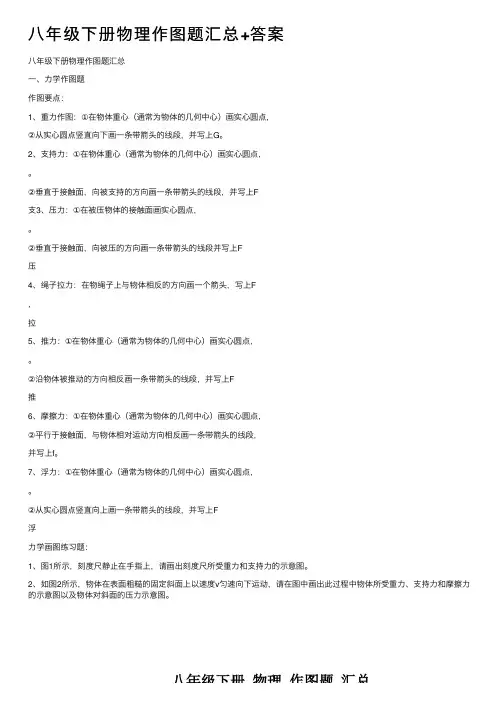

⼋年级下册物理作图题汇总+答案⼋年级下册物理作图题汇总⼀、⼒学作图题作图要点:1、重⼒作图:①在物体重⼼(通常为物体的⼏何中⼼)画实⼼圆点,②从实⼼圆点竖直向下画⼀条带箭头的线段,并写上G。
2、⽀持⼒:①在物体重⼼(通常为物体的⼏何中⼼)画实⼼圆点,。
②垂直于接触⾯,向被⽀持的⽅向画⼀条带箭头的线段,并写上F⽀3、压⼒:①在被压物体的接触⾯画实⼼圆点,。
②垂直于接触⾯,向被压的⽅向画⼀条带箭头的线段并写上F压4、绳⼦拉⼒:在物绳⼦上与物体相反的⽅向画⼀个箭头,写上F,拉5、推⼒:①在物体重⼼(通常为物体的⼏何中⼼)画实⼼圆点,。
②沿物体被推动的⽅向相反画⼀条带箭头的线段,并写上F推6、摩擦⼒:①在物体重⼼(通常为物体的⼏何中⼼)画实⼼圆点,②平⾏于接触⾯,与物体相对运动⽅向相反画⼀条带箭头的线段,并写上f。
7、浮⼒:①在物体重⼼(通常为物体的⼏何中⼼)画实⼼圆点,。
②从实⼼圆点竖直向上画⼀条带箭头的线段,并写上F浮⼒学画图练习题:1、图1所⽰,刻度尺静⽌在⼿指上,请画出刻度尺所受重⼒和⽀持⼒的⽰意图。
2、如图2所⽰,物体在表⾯粗糙的固定斜⾯上以速度v匀速向下运动,请在图中画出此过程中物体所受重⼒、⽀持⼒和摩擦⼒的⽰意图以及物体对斜⾯的压⼒⽰意图。
图1 图23、如图3,两个体积⼤⼩相等的物体浸没在⽔中,⼀个悬浮,⼀个下沉。
请画出悬浮物体所受重⼒的⽰意图,下沉物体所受浮⼒、重⼒的⽰意图。
(注意:整个作图过程中,⼤⼩相等的⼒线段长度相等,⼤⼩不同的⼒⽤线段长度区别)4、如图4所⽰,货物随传送带⼀起⽔平向右做匀速直线运动,请画出货物所受⼒的⽰意图。
图3 图45、如图5所⽰,⼩球被固定在静⽌的⾦属框架上,请画出⼩球的受⼒⽰意图。
6.⼩球在细绳的拉⼒作⽤下在光滑斜⾯上处于静⽌状态,请在图6中画出⼩球的受⼒⽰意图。
7、如图7所⽰,当带电棒靠近细线悬挂的⼩球时,⼩球被推开⼀定⾓度后保持静⽌。
请画出⼩球在图⽰状态下所受⼒的⽰意图。

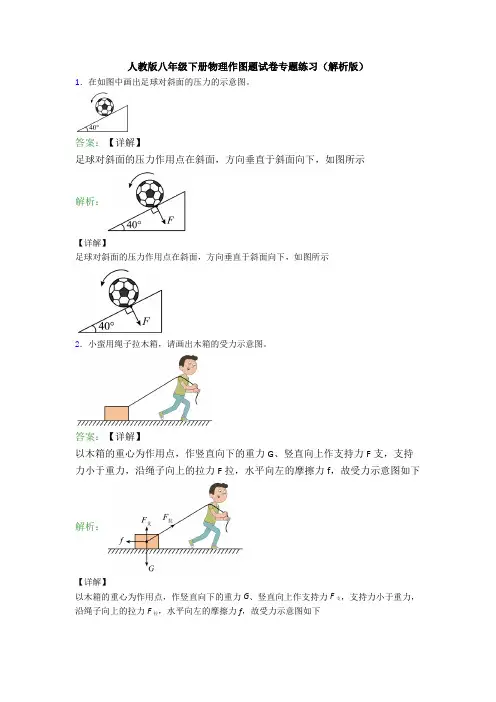

人教版八年级下册物理作图题试卷专题练习(解析版)1.在如图中画出足球对斜面的压力的示意图。
答案:【详解】足球对斜面的压力作用点在斜面,方向垂直于斜面向下,如图所示解析:【详解】足球对斜面的压力作用点在斜面,方向垂直于斜面向下,如图所示2.小蛮用绳子拉木箱,请画出木箱的受力示意图。
答案:【详解】以木箱的重心为作用点,作竖直向下的重力G、竖直向上作支持力F支,支持力小于重力,沿绳子向上的拉力F拉,水平向左的摩擦力f,故受力示意图如下解析:【详解】以木箱的重心为作用点,作竖直向下的重力G、竖直向上作支持力F支,支持力小于重力,沿绳子向上的拉力F拉,水平向左的摩擦力f,故受力示意图如下3.重 30N 的物体漂浮在水面上静止不动,请在图中作出物体所受浮力的示意图。
答案:【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态,这两个力是一对平衡力,由二力平衡的条件,这两个力大小相等F=G=30N浮力方向竖直向上,作用点画在物体的重心,物解析:【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态,这两个力是一对平衡力,由二力平衡的条件,这两个力大小相等F=G=30N浮力方向竖直向上,作用点画在物体的重心,物体所受浮力的示意图如下图所示:4.如图所示,重为3牛的小球悬浮在盛水的杯中。
请用力的图示法画出小球所受浮力F。
答案:【详解】小球悬浮在盛水的杯中,浮力等于重力,并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力,选择合适的标度,并标出浮力大小,如图所示:。
解析:【详解】小球悬浮在盛水的杯中,浮力等于重力,并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力,选择合适的标度,并标出浮力大小,如图所示:。
5.如图所示,静止在斜面上的物体A对斜面的压力为3牛,请用力的图示法画出该物体对斜面的压力F。

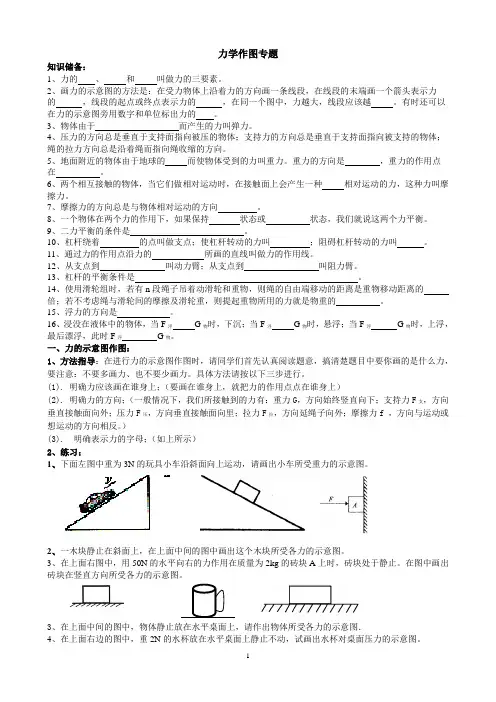

1力学作图专题知识储备:1、力的 、 和 叫做力的三要素。
2、画力的示意图的方法是:在受力物体上沿着力的方向画一条线段,在线段的末端画一个箭头表示力的 ,线段的起点或终点表示力的 ,在同一个图中,力越大,线段应该越 。
有时还可以在力的示意图旁用数字和单位标出力的 。
3、物体由于 而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体;支持力的方向总是垂直于支持面指向被支持的物体;绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的 而使物体受到的力叫重力。
重力的方向是 ,重力的作用点在 。
6、两个相互接触的物体,当它们做相对运动时,在接触面上会产生一种 相对运动的力,这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向 。
8、一个物体在两个力的作用下,如果保持 状态或 状态,我们就说这两个力平衡。
9、二力平衡的条件是 。
10、杠杆绕着 的点叫做支点;使杠杆转动的力叫 ;阻碍杠杆转动的力叫 。
11、通过力的作用点沿力的 所画的直线叫做力的作用线。
12、从支点到 叫动力臂;从支点到 叫阻力臂。
13、杠杆的平衡条件是 。
14、使用滑轮组时,若有n 段绳子吊着动滑轮和重物,则绳的自由端移动的距离是重物移动距离的 倍;若不考虑绳与滑轮间的摩擦及滑轮重,则提起重物所用的力就是物重的 。
15、浮力的方向是 。
16、浸没在液体中的物体,当F 浮 G 物时,下沉;当F 浮 G 物时,悬浮;当F 浮 G 物时,上浮,最后漂浮,此时F 浮 G 物。
一、力的示意图作图:1、方法指导:在进行力的示意图作图时,请同学们首先认真阅读题意,搞清楚题目中要你画的是什么力,要注意:不要多画力、也不要少画力。
具体方法请按以下三步进行。
(1). 明确力应该画在谁身上;(要画在谁身上,就把力的作用点点在谁身上)(2). 明确力的方向;(一般情况下,我们所接触到的力有:重力G ,方向始终竖直向下;支持力F 支,方向垂直接触面向外;压力F 压,方向垂直接触面向里;拉力F 拉,方向延绳子向外;摩擦力f ,方向与运动或想运动的方向相反。

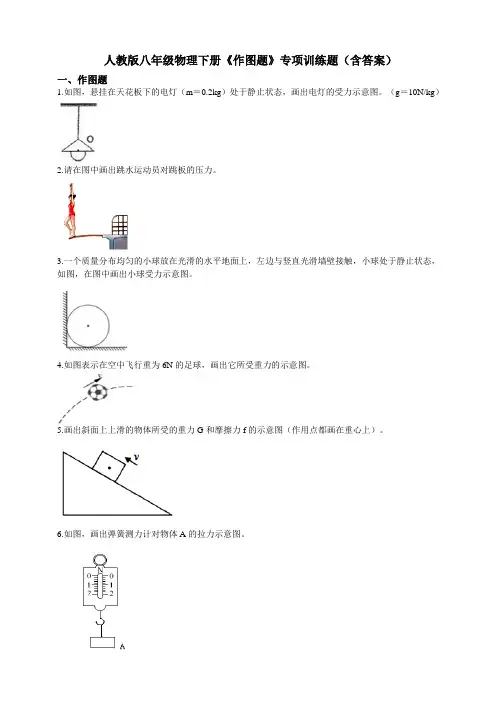

人教版八年级物理下册《作图题》专项训练题(含答案)一、作图题1.如图,悬挂在天花板下的电灯(m=0.2kg)处于静止状态,画出电灯的受力示意图。
(g=10N/kg)2.请在图中画出跳水运动员对跳板的压力。
3.一个质量分布均匀的小球放在光滑的水平地面上,左边与竖直光滑墙壁接触,小球处于静止状态,如图,在图中画出小球受力示意图。
4.如图表示在空中飞行重为6N的足球,画出它所受重力的示意图。
5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图(作用点都画在重心上)。
6.如图,画出弹簧测力计对物体A的拉力示意图。
7.如图所示,一物体在水平地面上处于静止状态,请画出它的受力示意图。8.如图所示,物块A与平板小车一起在水平桌面上向右匀速运动,当小车突然静止时,木块随即在小车的平板上滑行,画出木块滑行过程中的受力示意图.9.一个木块从斜面上滑下,在水平面上继续滑动,请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.重为G的鸡蛋沉在盛有水的杯子的底部,向水中加入食盐并使其溶解,鸡蛋渐渐浮起,最终漂浮在水面,如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
11.将细线一端固定在烧杯底部,另一端固定在乒乓球上。
烧杯加水后静止在斜面上,如图所示。
不计乒兵球的重力,请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
12.如图是盛有某种液体的连通器在斜面上静止,请画出正确的液面位置。
13.如图所示,每个钩码都相同,为使杠杆保持水平平衡,请在杠杆的适当位置处再画上一个相同规格的钩码。
14.图中的杠杆保持平衡状态,请在图中分别画出动力F1和阻力臂L2。
15.如图所示,站在水平地面上的工人利用滑轮组提升重物G,请用笔画线代替绳索,画出最省力的连接。
16.如图所示,动滑轮使用时可以看作是一个省力杠杆。
请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
17.如图所示,画出羊角锤在A点所施加的最小的动力F1及其力臂。

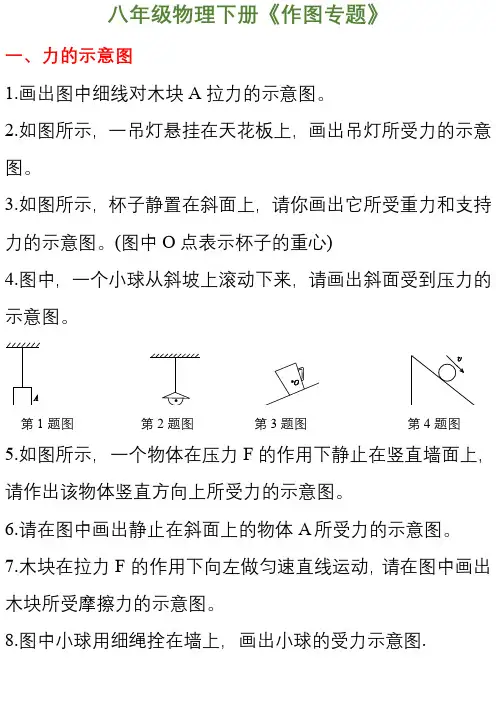

八年级物理下册《作图专题》一、力的示意图1.画出图中细线对木块A拉力的示意图。
2.如图所示,一吊灯悬挂在天花板上,画出吊灯所受力的示意图。
3.如图所示,杯子静置在斜面上,请你画出它所受重力和支持力的示意图。
(图中O点表示杯子的重心)4.图中,一个小球从斜坡上滚动下来,请画出斜面受到压力的示意图。
第1题图第2题图第3题图第4题图5.如图所示,一个物体在压力F的作用下静止在竖直墙面上,请作出该物体竖直方向上所受力的示意图。
6.请在图中画出静止在斜面上的物体A所受力的示意图。
7.木块在拉力F的作用下向左做匀速直线运动,请在图中画出木块所受摩擦力的示意图。
8.图中小球用细绳拴在墙上,画出小球的受力示意图.第5题图第6题图第7题图第8题图9.如图所示,一个物体在水平传送带上匀速向右运动,画出物体的受力示意图.10.将一个小球从空中某点由静止释放,落在竖直放置的轻弹簧上,压缩到最低点后,再被弹起,画出小球在最低点时的受力示意图.第9题图第10题图第11题图11.水平地面上的一辆小车中,用细线悬挂一个小球,如图所示。
静止时小球与车厢壁接触但不挤压。
当小车突然向右加速运动,请画出此时小球的受力示意图。
12.如图所示,物体A处于静止状态,小车在拉力F作用下向右加速运动。
请在图中画出物体A所受的支持力N和摩擦力f 的示意图(力的作用点图中已标出)。
13.如图所示,重30N的小球漂浮在水面上,画出小球所受重力和浮力的示意图.第12题图第13题图14.如图所示,小明用一个沿斜面的力将大箱子推进车厢,请画出箱子沿斜面向上运动时的受力示意图。
(点O为箱子的重心)15.如图所示,木块从斜面上A处由静止滑下,经水平木板表面上的B处,最终停在C处。
画出木块在B处时水平方向的受力示意图。
第14题图第15题图二、杠杆的示意图1.如图所示,请在杠杆A处画出把物体拉起时的最小拉力F1,并画出拉力F1的力臂l1。
2. 如图所示,棒OA重20N,能绕O点转动,在如图所示的力F1作用下处于静止状态,C为棒的重心.①用力的示意图表示棒受到的重力,②画出此时力F1的力臂L1。

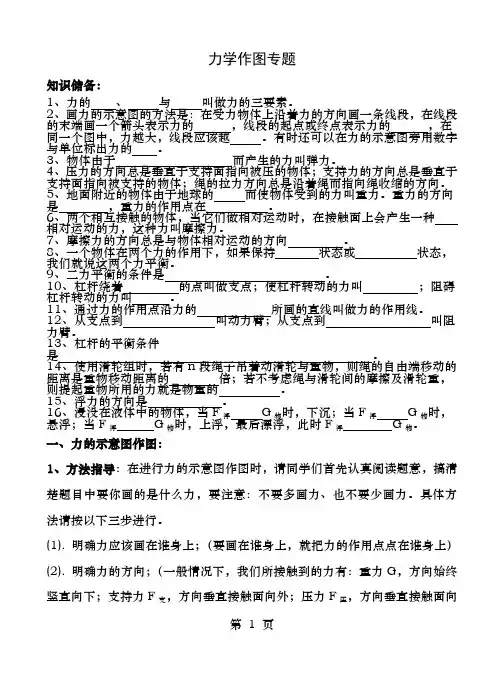

力学作图专题知识储备:1、力的、和叫做力的三要素。
2、画力的示意图的方法是:在受力物体上沿着力的方向画一条线段,在线段的末端画一个箭头表示力的,线段的起点或终点表示力的,在同一个图中,力越大,线段应该越。
有时还可以在力的示意图旁用数字和单位标出力的。
3、物体由于而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体;支持力的方向总是垂直于支持面指向被支持的物体;绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的而使物体受到的力叫重力。
重力的方向是,重力的作用点在。
6、两个相互接触的物体,当它们做相对运动时,在接触面上会产生一种相对运动的力,这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向。
8、一个物体在两个力的作用下,如果保持状态或状态,我们就说这两个力平衡。
9、二力平衡的条件是。
10、杠杆绕着的点叫做支点;使杠杆转动的力叫;阻碍杠杆转动的力叫。
11、通过力的作用点沿力的所画的直线叫做力的作用线。
12、从支点到叫动力臂;从支点到叫阻力臂。
13、杠杆的平衡条件是。
14、使用滑轮组时,若有n段绳子吊着动滑轮和重物,则绳的自由端移动的距离是重物移动距离的倍;若不考虑绳与滑轮间的摩擦及滑轮重,则提起重物所用的力就是物重的。
15、浮力的方向是。
16、浸没在液体中的物体,当F浮G物时,下沉;当F浮G物时,悬浮;当F浮G物时,上浮,最后漂浮,此时F浮G物。
一、力的示意图作图:1、方法指导:在进行力的示意图作图时,请同学们首先认真阅读题意,搞清楚题目中要你画的是什么力,要注意:不要多画力、也不要少画力。
具体方法请按以下三步进行。
(1). 明确力应该画在谁身上;(要画在谁身上,就把力的作用点点在谁身上)(2). 明确力的方向;(一般情况下,我们所接触到的力有:重力G,方向始终竖直向下;支持力F支,方向垂直接触面向外;压力F压,方向垂直接触面向里;拉力F拉,方向延绳子向外;摩擦力f ,方向与运动或想运动的方向相反。
力学作图专题知识储备:1、力的、与叫做力的三要素。
2、画力的示意图的方法是:在受力物体上沿着力的方向画一条线段,在线段的末端画一个箭头表示力的,线段的起点或终点表示力的,在同一个图中,力越大,线段应该越。
有时还可以在力的示意图旁用数字与单位标出力的。
3、物体由于而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体;支持力的方向总是垂直于支持面指向被支持的物体;绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的而使物体受到的力叫重力。
重力的方向是,重力的作用点在。
6、两个相互接触的物体,当它们做相对运动时,在接触面上会产生一种相对运动的力,这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向。
8、一个物体在两个力的作用下,如果保持状态或状态,我们就说这两个力平衡。
9、二力平衡的条件是。
10、杠杆绕着的点叫做支点;使杠杆转动的力叫;阻碍杠杆转动的力叫。
11、通过力的作用点沿力的所画的直线叫做力的作用线。
12、从支点到叫动力臂;从支点到叫阻力臂。
13、杠杆的平衡条件是。
14、使用滑轮组时,若有n段绳子吊着动滑轮与重物,则绳的自由端移动的距离是重物移动距离的倍;若不考虑绳与滑轮间的摩擦及滑轮重,则提起重物所用的力就是物重的。
15、浮力的方向是。
16、浸没在液体中的物体,当F浮G物时,下沉;当F浮G物时,悬浮;当F浮G物时,上浮,最后漂浮,此时F浮G物。
一、力的示意图作图:1、方法指导:在进行力的示意图作图时,请同学们首先认真阅读题意,搞清楚题目中要你画的是什么力,要注意:不要多画力、也不要少画力。
具体方法请按以下三步进行。
(1). 明确力应该画在谁身上;(要画在谁身上,就把力的作用点点在谁身上)(2). 明确力的方向;(一般情况下,我们所接触到的力有:重力G,方向始终竖直向下;支持力F支,方向垂直接触面向外;压力F压,方向垂直接触面向里;拉力F拉,方向延绳子向外;摩擦力f ,方向与运动或想运动的方向相反。

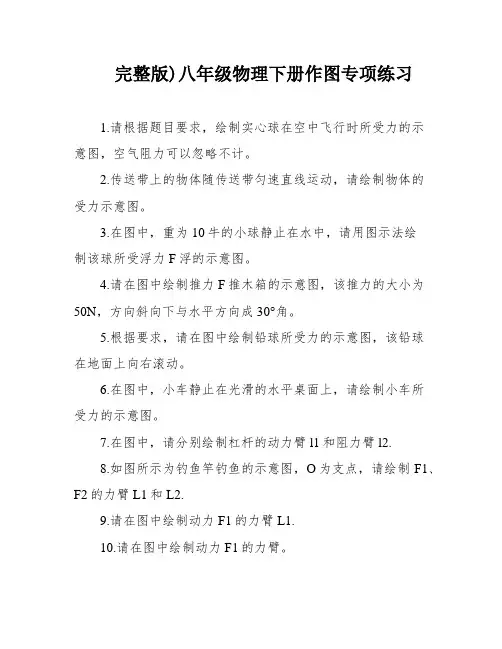

完整版)八年级物理下册作图专项练习1.请根据题目要求,绘制实心球在空中飞行时所受力的示意图,空气阻力可以忽略不计。
2.传送带上的物体随传送带匀速直线运动,请绘制物体的受力示意图。
3.在图中,重为10牛的小球静止在水中,请用图示法绘制该球所受浮力F浮的示意图。
4.请在图中绘制推力F推木箱的示意图,该推力的大小为50N,方向斜向下与水平方向成30°角。
5.根据要求,请在图中绘制铅球所受力的示意图,该铅球在地面上向右滚动。
6.在图中,小车静止在光滑的水平桌面上,请绘制小车所受力的示意图。
7.在图中,请分别绘制杠杆的动力臂l1和阻力臂l2.8.如图所示为钓鱼竿钓鱼的示意图,O为支点,请绘制F1、F2的力臂L1和L2.9.请在图中绘制动力F1的力臂L1.10.请在图中绘制动力F1的力臂。
11.请在图中绘制物块所受重力G的示意图和XXX对支点O的力臂l。
12.请在图中绘制动力臂L1和阻力F2.13.如图所示的杠杆OABC可绕墙壁上支点O转动,在OA段中点悬挂一重物G,请绘制使杠杆在图示位置保持平衡时最小力F的示意图及其力臂L。
14.如图所示,用羊角锤可以拔钉子,羊角锤可以看做一个杠杆,在锤柄上A点绘制最小力F的示意图。
15.如图所示,请绘制茶壶受到的重力G的示意图,若人在倒茶水时,以O为支点,请绘制作用在A点上的最小动力F。
16.如图所示,工人师傅想把油桶滚上台阶,请绘制需要用的最小力。
17.用滑轮组提升重物,重物的重力为G,请在图中绘制拉力F的绳子的绕法,不计动滑轮、绳重和摩擦。
18.(1) 如图所示的装置中,请按要求绘制滑轮组的绕绳方式。
(2) 如图所示,请找出最省力的支点O,动力F1与阻力F2,绘制动力臂L1.19.绘制最省力的滑轮组绕法。
20.用如图所示的滑轮组提升重物,已知物重为250N,每只动滑轮重15N,绳重及摩擦不计,请绘制滑轮组的绳子绕法,给出一根能承受60N拉力的绳子。
21.XXX所示,某人在A处提起物体,请绘制最省力的绳子绕法。
力学作图专题知识储备:1、力的、和叫做力的三要素。
2、画力的示意图的方法是:在受力物体上沿着力的方向画一条线段,在线段的末端画一个箭头表示力的,线段的起点或终点表示力的,在同一个图中,力越大,线段应该越。
有时还可以在力的示意图旁用数字和单位标出力的。
3、物体由于而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体;支持力的方向总是垂直于支持面指向被支持的物体;绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的而使物体受到的力叫重力。
重力的方向是,重力的作用点在。
6、两个相互接触的物体,当它们做相对运动时,在接触面上会产生一种相对运动的力,这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向。
8、一个物体在两个力的作用下,如果保持状态或状态,我们就说这两个力平衡。
9、二力平衡的条件是。
10、杠杆绕着的点叫做支点;使杠杆转动的力叫;阻碍杠杆转动的力叫。
11、通过力的作用点沿力的所画的直线叫做力的作用线。
12、从支点到叫动力臂;从支点到叫阻力臂。
13、杠杆的平衡条件是。
14、使用滑轮组时,若有n段绳子吊着动滑轮和重物,则绳的自由端移动的距离是重物移动距离的倍;若不考虑绳与滑轮间的摩擦及滑轮重,则提起重物所用的力就是物重的。
15、浮力的方向是。
16、浸没在液体中的物体,当F浮 G物时,下沉;当F浮G物时,悬浮;当F浮G物时,上浮,最后漂浮,此时F浮 G物。
一、力的示意图作图:1、方法指导:在进行力的示意图作图时,请同学们首先认真阅读题意,搞清楚题目中要你画的是什么力,要注意:不要多画力、也不要少画力。
具体方法请按以下三步进行。
(1). 明确力应该画在谁身上;(要画在谁身上,就把力的作用点点在谁身上)(2). 明确力的方向;(一般情况下,我们所接触到的力有:重力G,方向始终竖直向下;支持力 FN,方向垂直接触面向外;压力F压,方向垂直接触面向里;拉力F拉,方向延绳子向外;摩擦力f ,方向与运动或运动趋势的方向相反。
初二下册物理画图练习题本文将为初二下册物理学习中的画图练习题提供解答和解析。
在以下内容中,将详细讲解每个练习题的解题步骤、画图方法以及解析思路。
读者可以根据题目的要求,参考本文提供的解题方法,来完成物理的画图练习。
1. 问题描述:根据给定的数据,画出小球从A到B的轨迹图。
解答步骤:1)根据题目描述,明确画出小球运动的起点A和终点B。
2)确定所给数据中的其他信息,例如小球在平面上的运动轨迹、速度等。
3)根据数据和题目要求,将小球从起点A到终点B的运动轨迹用直线或曲线进行描绘。
4)确保画图清晰、准确,并标注重要信息,如起点、终点、运动轨迹等。
解析思路:根据题目描述,我们可以根据给定的起点和终点,通过描绘直线或曲线来表示小球的运动轨迹。
需要注意的是,我们还需考虑其他信息,如小球的速度、运动方式等,以确保画出的轨迹图准确反映题目所述的运动过程。
2. 问题描述:一个带电粒子在电场中的运动情况如下图所示,画出粒子在电场中的力线图。
解答步骤:1)根据题目描述,确定粒子在电场中的运动情况,明确粒子的起点和终点。
2)通过箭头或线段的方式,画出表示力的线条。
箭头方向表示力的方向,箭头长度表示力的大小。
3)考虑力的作用方式,如引力、斥力等,确保力线图能够精确地表达出粒子在电场中的运动情况。
4)标注重要信息,如起点、终点、力线等。
解析思路:根据题目描述,我们可以结合力的作用方式和粒子运动的特点,使用箭头或线段的方式将电场中的力进行表示。
需要注意的是,箭头的方向应该与粒子所受力的方向一致,而箭头的长度应与所受力的大小成正比。
3. 问题描述:根据题目给出的数据,画出声音在不同介质中传播时的速度图。
解答步骤:1)根据题目给出的数据,确定声音在不同介质中传播时的速度数值。
2)在纵轴上表示不同介质,横轴上表示声音的传播速度。
3)根据数据,将不同介质在横轴上对应的速度进行标注,并用折线图或柱状图的方式进行表示。
4)确保图表整洁,坐标轴清晰明了,并标注重要信息,如不同介质的名称和对应的传播速度。
学习好资料
欢迎下载
《八年级物理》基本作图题
班
学生
1、力的示意图:
⑴“重力”
的示意图(设重力G=10N):
①放在地面上②气球匀速上升③物体在斜面上
⑵“拉力”的示意图(设拉力F=20N):
①悬挂的物体
②沿水平方向拉小车
③沿斜上方拉小车④沿斜面向上拉小车④向上提水桶
⑶“推力”的示意图(设推力F=10N):
①沿水平方向推桌子②沿水平方向推小车
⑷“压力”的示意图(设压力F=20N):
①物体对水平地面的压力
②向墙壁上压图钉
⑸“阻力”的示意图:
小车向左匀速运动时受到的阻力f=2000N
⑹“
平衡力”的示意图(设①②的重力
G=5N;③的牵引力
F=2000N):
①支持力与重力②拉力与重力③牵引力与阻力
⑺“浮力”的示意图(设球的重力
G=20N):
⑻“合力”
的示意图(设F1=150N;F2
=100N):
①方向相同时②方向相反时
3、作出力臂:
4、在滑轮组上绕线:
在①中画出G
2
1
F=的绕线;
在②中画出G
3
1
F=的绕线;
在③中画出既省力又能改变用力方向的绕线;
在④、⑤中画出最省力的绕线。
①②③④⑤。
1.如图所示,画出静止的物体在竖直方向上的受力示意图。
2.重为5牛的小球被沿斜面的细绳拉住,静止在斜面上,如图所示,在图上画出小球受力的示意图。
3.请画出图中小球的受力示意图。
4.图为用手拉住绳子甩动小球,使小球在水平面做圆周运动,请在图中画出小球的受力示意图(不考虑空气摩擦)。
5.车站、机场等进站口都设有安检机,可以检测乘客是否携带危险物品乘车(机)。
如图所示,行李A随传送带一起匀速向左运动,请作出物体A的受力示意图。
(建议没有打印答题纸的学生在纸上用“•”表示物体A作答)6.物体A以初速度v沿斜面减速上滑,在图中画出A所受力的示意图。
7.如图所示,人站在匀速上行的电梯上随电梯一起向上运动,作出人的受力示意图。
8.如图所示,物块A与平板小车一起在水平桌面上向右运动,当小车撞到墙壁突然静止时,木块由于具有惯性仍会向前滑行,画出木块在粗糙小车表面滑行过程中的受力示意图9.请你在图中画出飞行足球(不计空气阻力)所受力的示意图。
10.如图所示,用滑轮组将陷在泥中的汽车拉出来,请在图中画出最省力的绕绳方法。
11.如图所示,杠杆此时处于平衡状态,画出力臂L1对应的力F1的示意图12.如图所示弯曲杠杆,O是支点,在B处挂一重物G,在A点施加一作用力,使杠杆平衡,画出这个最小的力,并画出该力的力臂。
13.工人站在地面上用如图的滑轮组提升重物,画出滑轮组的绕绳方式。
14.如图所示是羊角锤撬铁钉时的示意图,请画出动力F的力臂的示意图。
15.如图所示是空调室外机支架,以O 为支点,在支架P孔处拉一根铁线到墙上固定,且使铁线受到的拉力最小。
请画出P孔与墙连接的铁线,并画出铁线拉力的力臂l1。
16.如图所示,画出用该滑轮组提升重物时最省力的绳子绕法。
17.请按题目要求作答。
如图所示,人利用滑轮组提升重物,请在图中画出最省力的绕线方法。
18.如图所示,请在杠杆端点B处画出杠杆受到的拉力F l的示意图并作A点受到拉力的力臂L。
2017年--2018年八年级物理下册作图精选(50道)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN2017年--2018年八年级物理下册作图精选(50道)一、作图题1、如图所示,鸡蛋正在盐水中上浮.请画出此时鸡蛋所受力的示意图.【答案】解:浮力、重力均作在重心上,重力G竖直向下,浮力F竖直向上,浮力的长度大于重力,如图:【考点】物体的浮沉条件及其应用【解析】【分析】鸡蛋在盐水中上浮,是因为浮力大于重力,分别按力的示意图的作法作出浮力和重力.2、如图所示,排球离开手后仍在空中继续飞行.不考虑空气阻力,请在图中画出排球的受力示意图.【答案】【考点】重力示意图【解析】【解答】排球离开手后只受重力的作用,而且重力方向竖直向下,作用在球的重心上。
故答案为:【分析】本题关键在于正确的受力分析和对重力方向的了解。
本题考查的是重力示意图。
3、(2015•乌鲁木齐)请在图中画出细线对小球的拉力F.【答案】解:过细线与小球的接触点作竖直向上的拉力,如图所示:【考点】力的示意图【解析】【解答】力的示意图:用一个带箭头的线段表示力的三要素,线段的长度表示力的大小,箭头表示力的方向.【分析】此题考查学生对力的示意图的掌握,注意题目要求,只要求画出细线对小球的拉力F即可.4、(2015•贵港)一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止,如图所示,请你画出这块所受到的力的示意图(压力F除外).【答案】【解答】解:物体受到人为的压力水平向右,墙的支持力水平向左,重力竖直向下,摩擦力竖直向上,如图所示.在这几个力的作用下,物体处于静止状态,所以水平方向上压力和支持力是平衡力,竖直方向上重力和摩擦力是平衡力.【考点】力的示意图【解析】【分析】物体静止时,受到力是平衡力,此物体在竖直方向上受到重力作用,在竖直方向上肯定有一个力与它平衡,这个力就是摩擦力,重力和摩擦力是一对平衡力,大小相等,方向相反,作用在同一直线上.水平方向上压力和支持力是平衡力.5、(2015•临沂)如图所示,杯子静置在斜面上,请你画出它所受重力和支持力的示意图.(图中O 点表示杯子的重心)【答案】【考点】力的示意图【解析】【解答】解:重力G和支持力F的作用点画在物体的重心上,重力的方向竖直向下;支持力的方向与斜面垂直,垂直斜面向上.如图所示:【分析】重力的方向是竖直向下的,作用点在重心上;斜面对物体的支持力和物体对斜面的压力是一对相互作用力,方向是相反的;压力的方向是垂直于斜面向下的,支持力就是垂直于斜面向上的,作用点在物体的重心上.6、(2015•咸宁)如图所示,一木块正沿着着固定在地面上的光滑斜面下滑,请作出木块受到的重力G和支持力F的示意图.【答案】【分析】重力的方向是竖直向下的,作用点在重心上;斜面对物体的支持力和物体对斜面的压力是一对相互作用力,方向是相反的;压力的方向是垂直于斜面向下的,支持力就是垂直于斜面向上的,作用点在物体的重心上.【考点】力的示意图【解析】【解答】解:重力G和支持力FN的作用点画在物体的重心上,重力的方向竖直向下;支持力的方向与斜面垂直,垂直斜面向上.如图所示:7、(2015•达州)如图是一轻质杠杆,O是支点,为了使杠杆在此位置平衡,请画出在A点所施加的最小动力F及其力臂L.【答案】【解答】解:连接OA,则OA是最长的力臂,做OA的垂线,物体对杠杆的力使杠杆向时逆针方向转动,所以F应使其向顺时针方向转动,如图所示:【考点】力臂的画法,杠杆中最小力的问题【解析】【分析】根据杠杆的平衡条件,动力臂越长越省力,首先确定出最长的力臂,然后画出的示意图;由支点到力的作用点的距离是最长的力臂.8、(2015•陕西)如图,O为支点,请画出路灯所受重力G的示意图及其力臂l.【答案】过灯的重心沿竖直向下的方向画出重力G,过支点O向重力的作用线画垂线就是重力的力臂L,如图所示:【考点】重力示意图,力臂的画法【解析】【解答】解:过灯的重心沿竖直向下的方向画出重力G,过支点O向重力的作用线画垂线就是重力的力臂L,如图所示:【分析】重力G的作用点在灯的重心,方向是竖直向下,重力的力臂是从支点O到重力作用线的垂直距离.9、(2015•庆阳)如图是踢出去的足球运动轨迹,请做出足球所受力的示意图(不计空气阻力)【答案】【解答】解:踢出去的足球在不计空气阻力的情况下,只受重力的作用,作用在球的重心,方向竖直向下,如图所示:【考点】力的示意图【解析】【分析】规则物体的重心在物体的几何中心,根据重力的方向总是竖直向下的,过重心表示出重力的方向.10、如图所示,月亮和卫星在绕地球在旋转,请在图中作出月球受到地球引力的示意图。
【答案】解:【考点】力的示意图【解析】【解答】作用点在月球上,向地球球心画引力示意图,如图:【分析】月球受到地球的引力,这个力作用在月球上,方向向地球的球心。
11、(1)如图 a所示:玩具“不倒翁”被扳倒后会自动立起来。
请在图中画出此“不倒翁”所受的重力示意图。
(其中“· ”O为不倒翁的重心)(2)在图 b中画出使用滑轮组提起物体时最省力的绕绳方法。
(3)如图所示是右侧带书柜的办公桌,我们可以把它抽象成一个“杠杆”。
现在要用一个最小的力将这张办公桌的一端稍抬离地面。
请画出这个力F和这个力的力臂L,并用“O”标明这个“杠杆”的支点。
【答案】【考点】惯性,力臂的画法,轮轴及其他常见简单机械【解析】【解答】(1)重力的方向是竖直向下的,所受重力如图所示:(2)只有一个动滑轮,要求最省力,绳子先系在动滑轮的固定挂钩上,绕过上面的定滑轮,再绕过动滑轮,如图所示.(3)根据力臂的正确画法进行作图,即另一端与地面的接触点为支点O,连接支点和另一端的A点,然后过A点作垂直于OA的力即可.【分析】(1)地球附近的物体都受到地球的吸引--由于地球的吸引而使物体受到的力叫重力,重力的方向是竖直向下的,即指向地心(2)滑轮组绳子的绕法,有两种:一是绳子先系在定滑轮的固定挂钩上,绕过下面的动滑轮,再绕过上面的定滑轮;二是绳子先系在动滑轮的固定挂钩上,绕过定滑轮,然后再绕过动滑轮.本题中,要求最省力,属于第二种.(3)会找出最长的力臂,会根据力臂的画法作出最小的力.12、画出图4中各力的图示。
(1)放在水平地面上的铁块,受到地面对它的100牛的垂直与地面向上的支持力F。
(2)一个质量为200g的小球,漂浮水面上,画出小球所受的重力【答案】【考点】力的示意图【解析】【解答】(1)先选一段线段,大小表示50N,然后过重心做竖直向上、大小为100N的支持力;如上图(2)小球的重力:G=mg=0.2kg×9.8N/kg=1.96N;然后选一段线段大小为0.98N,过小球的球心作竖直向下、大小为1.96N的重力。
如上图【分析】明确力的方向和作用点是正确表示力的示意图的关键,要熟练用力的示意图或力的图示表示力三要素.13、请画出图中小鸟所受重力的示意图(O为重心)。
【答案】解:【考点】力的示意图【解析】【分析】沿重力的方向即竖直方向做一条线段,在线段末端标上箭头即竖直向下表示方向,线段的起点即重心O点。
14、如图所示,物块A随传送带一起向右匀速运动,请画出物块A所受力的示意图.(不计空气阻力)【答案】解:由于不计空气阻力,物体和传送带一起匀速运动,相对静止,所以不受摩擦力的作用,只受重力和支持力的作用;然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力.如图所示:【考点】力的示意图【解析】【分析】物体做水平方向向右匀速运动,物体受到两个力:它的重力G,传送带对它的支持力F,这两个力是一对平衡力,大小相等,方向相反,且作用在同一直线上,作用点在物体的重心.15、在图中画出使杠杆平衡的最小作用力以及它的力臂.【答案】解:由图可知,当动力作用在杠杆的最左端,且力与杠杆垂直向上时,动力臂最大,此时动力最小,从支点作动力作用线的垂线段即可作出动力的力臂,如图所示:【考点】杠杆中最小力的问题【解析】【分析】根据杠杆平衡条件:动力×动力臂=阻力×阻力臂可知:在阻力与阻力臂一定的情况下,动力臂越大,动力越小;根据图示确定最大的动力臂,然后作出动力.16、如图所示,某人站在地上使用滑轮组提升重物,请你在答题卡上画出他使用滑轮组最省力的绕法.【答案】解:由图可以看出,人站在地面拉动绳子,因此绳子的拉动方向应向下,因此确定自由端的绳子,然后依次向内绕.如图所示:【考点】滑轮组及其工作特点【解析】【分析】滑轮组的绕法要求最省力,就要求承担物体重力绳子股数要最多,且人在地面向下拉绳子,同时考虑这两个方面画出滑轮组最省力的绕法.17、小名把一个长方形小纸箱放在百货的手扶电梯上,小纸箱随着手扶电梯匀速上升,请你画出小纸箱所受力的示意图.【答案】解:过小纸箱的重心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段,分别用符号G和F表示;如图所示:【考点】力的示意图【解析】【分析】小纸箱随电梯匀速运动,处于平衡状态.它受重力与支持力,重力竖直向下;支持力竖直向上;作用点都在物体的重心.18、如图所示,重为9牛的物体静止在水平地面上,请你用力的图示法画出物体对地面的压力F.【答案】解:物体静止在水平地面上,对地面的压力等于其重力,为9N,方向垂直于接触面向下,作用点在接触面上.如图所示:【考点】力的示意图【解析】【分析】已知的是重力,要求画出的是压力,因此,分析时要搞清在此种状态下,重力与压力的关系,明确三要素,再确定标度,最后画出线段.19、如图,小球悬挂在弹簧下端处于静止,请画出小球所受力的示意图.【答案】解:小球受重力和拉力,重力竖直向下画,标上符号G,拉力竖直向上画,作用点在弹簧与小球的接触点,标出符号F,注意两个力长度相等,如图:【考点】力的示意图【解析】【分析】小球处于平衡状态,一定受力平衡,受到重力和弹簧的拉力,重力的作用点在重心上,方向竖直向下,拉力的作用点在重心上,方向竖直向上.20、如图;(1)如图1所示,一木块正沿着着固定在地面上的光滑斜面向上冲,请作出木块所受重力G的示意图.(2)请在图2中大致画出折射光线.【答案】解:(1)沿重力的方向(竖直向下)画一条带箭头的线段,线段的起点(作用点)在木块的几何中心上,在箭头附近标上符号G,如图:(2)过入射点画出法线,根据光由空气斜射进入玻璃中时,折射光线向靠近法线方向偏折,折射角小于入射角.即可作出折射光线,如下图所示:【考点】重力示意图【解析】【分析】(1)重力作用在物体的重心,方向竖直向下,据此画出重力.对形状规则的物体,重力的作用点在物体的几何中心上.(2)折射定律:折射光线、入射光线、法线在同一个平面内,折射光线、入射光线分居法线两侧,当光由空气斜射进入水中或其它透明介质中时,折射光线向靠近法线方向偏折,折射角小于入射角;当光由水中或其它透明介质斜射进入空气中时,折射光线向远离法线方向偏折,折射角大于入射角.21、重10N的小球静止在墙角,画出它所受到的力的示意图.【答案】解:小球的重力G与地面对它的支持力F是一对平衡力,F=G=10N,以球的重心为起点竖直向下作重力G的示意图,竖直向上作支持力F的示意图,如图所示:【考点】力的示意图,重力示意图【解析】【分析】小球静止在墙角处,受竖直向下的重力G,竖直向上的支持力F作用,处于平衡状态,它们是一对平衡力,根据力的示意图的作法作出G与F的示意图.22、请画出图中物体A所受重力G的示意图.【答案】解:如图所示:物体的重心在物体的几何中心,重力的方向是竖直向下的,从重心起沿竖直向下的方向,画一条线段,在线段的末尾标上箭头和力的大小.如图:【考点】重力示意图【解析】【分析】首先要找力的作用点,即重心,从力的作用点起沿重力的方向画一条带箭头的线段,在线段的末尾标上力的大小.23、如图是用杠杆提起重物的示意图.请画出拉力F1(方向竖直向上)的力臂,并画出挂重物的绳对杠杆的拉力F2的示意图.【答案】解:如图,在F1的方向上正向延长得到力的作用线,过支点O做力的作用线的垂线,则OB为动力臂;在F2的方向上反向延长得到力的作用线,过支点O做力的作用线的垂线,则OA为阻力臂.F1、F2的力臂如图所示.【考点】力的示意图,力臂的画法【解析】【分析】在力的方向上正向或反向延长得到力的作用线,过支点做力的作用线的垂线,从支点到垂足的距离就是力臂.24、如图,用10N的水平力把重2N的木块压在竖直墙上,请作出木块受到的摩擦力和墙壁对它的支持力(作用点画在重心上).【答案】解:对木块进行受力分析可知,木块在水平方向上受到的压力和支持力是一对平衡力,大小相等,即F支=F压=10N;木块在水平方向上受到的重力和摩擦力是一对平衡力,大小相等,即f=G=2N;过木块重心,分别沿竖直向上和水平向左的方向画一条有向线段,分别用f和F压表示,如图所示:【考点】力的示意图【解析】【分析】力的示意图:用一个带箭头的线段表示力的三要素,线段的长度表示力的大小,箭头表示力的方向.画力的示意图,首先要对物体进行受力分析,看物体受几个力,要先分析力的大小、方向和作用点,再按照画图的要求画出各个力.25、如图,踢出去的足球在水平地面向左滚动,请作出足球的受力示意图.【答案】解:(1)足球受到了竖直向上的支持力F,竖直向下的重力G,大小相等、方向相反、作用在同一直线上;(2)摩擦力的方向与足球运动方向相反,因此是水平向右的,如下图所示:【考点】力的示意图【解析】【分析】(1)足球受到三个力的作用,重力G的方向竖直向下,支持力F的方向向上,摩擦力f的方向与运动方向相反,向右;(2)物体在竖直方向的重力和支持力是一对平衡力,大小相等、方向相反、作用在同一直线上.26、如图所示,杠杆在水平位置平衡,货物A重为200N,请在图中画出货物A所受重力的示意图和拉力F的力臂L.【答案】如图所示:【考点】力臂的画法【解析】【解答】从A的重心画竖直向下的线段,标出力的大小为200N;作F的作用线,由支点向力的作用线画垂线段即为力F的力臂.并用L标出。
