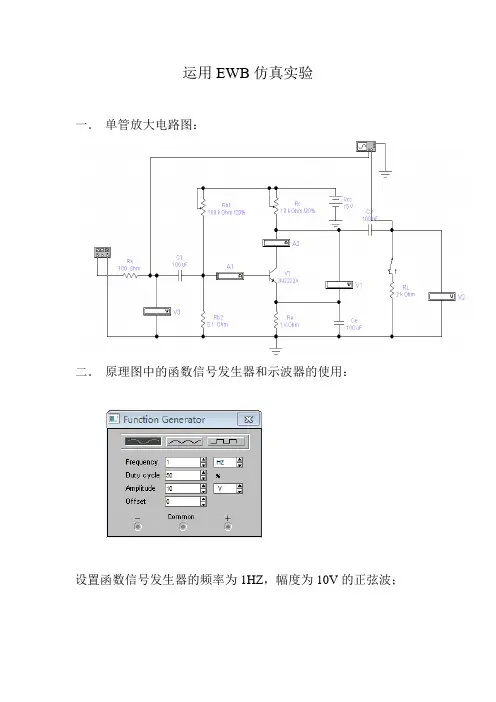

EWB仿真实验及结论

EWB仿真实验及结论1）ewb使用特点：与其它电路仿真软件相比，EWB具有界面友好、操作方便等优点。

在EWB中，可以直接使用工具按钮完成创建电路、选用元件和测试仪器的工作，而且测试仪器的外观与实物基本相似。

稍具电路知识的人员，可以在很短的时间内掌握EWB 的基本操作方法。

对学习电类课程而言，EWB是一种理想的计算机辅助教学软件。

因为要弄清电路的功能，不仅需要理论分析，还需要通过实践来验证并加深理解。

作为电类课程的一种辅助教学手段，它可以弥补实验仪器、元器件缺乏带来的不足，可以使学习者更快、更好地掌握课堂讲述的内容，加深对概念、原理的理解；而且通过电路仿真，可以让学习者熟悉常用仪器的使用方法，培养他们的综合分析能力、排除故障能力，激发他们的创新能力。

EWB最明显的特点是，构造仿真环境的方法与搭建实际电路的方法基本相同，仪器的面板同实际仪器极为类似，因此特别容易学习和使用。

EWB的元器件库不仅提供了数千种电路元器件供选用，而且还提供了各种元器件的理想值。

通过用理想元件进行仿真，可以获得电路性能的理想值。

此外，EWB允许用户自定义元器件，自定义元器件时需要的参数可以直接从生产厂商的产品使用手册中查到，这样就为用户带来了极大的方便。

EWB提供了比较强大的电路分析手段，不仅可以完成电路的瞬态分析和稳态分析、时域和频域分析、噪声分析和失真分析，还提供了傅里叶分析、零极点分析、灵敏度分析和容差分析等分析方法，以帮助用户分析电路的性能。

此外它还允许用户为仿真电路中的元件设置各种故障（如开路、短路和不同程度的漏电等），从而观察电路在不同故障下的工作情况。

在进行仿真的同时，它可以存储被测点的所有数据，列出仿真电路中所有元件的清单、显示波形和具体数据等。

用EWB创建电路所需的元器件库与目前常用的电路分析软件（如“SPICE”）元器件库是完全兼容的，换言之，两者可以相互转换。

同时，在EWB下创建的电路，可以按照常见的印刷电路板排版软件（如“PROTEL”、“ORCAD”和“TANGO”等）所支持的格式进行保存，然后将其输入至相应的软件进行处理，自动排出印制电路板。

EWB实验报告一、实验目的本次实验的主要目的是通过使用 Electronics Workbench（EWB）软件，深入了解电子电路的设计、分析和仿真过程，掌握基本电子元件的特性和电路的工作原理，提高对电路理论知识的实际应用能力。

二、实验设备与软件1、计算机一台2、 Electronics Workbench（EWB）软件三、实验原理1、电阻、电容、电感等基本元件的特性电阻：阻碍电流通过，其阻值决定了电流的大小，遵循欧姆定律（U ＝ IR）。

电容：储存电荷的元件，其电容量决定了储存电荷的能力，电容的充放电过程与时间有关。

电感：储存磁能的元件，其电感量决定了对电流变化的阻碍作用，电感中的电流不能突变。

2、直流电路分析基尔霍夫定律：包括电流定律（∑I ＝0）和电压定律（∑U ＝0），用于分析电路中电流和电压的关系。

3、交流电路分析阻抗：电阻、电容和电感在交流电路中的综合表现，用复数形式表示。

相位关系：交流电路中电压和电流之间存在相位差，通过相量图可以直观地表示。

四、实验内容1、直流电路的仿真分析搭建一个简单的电阻分压电路，输入电压为 10V，两个电阻分别为2kΩ 和3kΩ，测量输出电压。

改变电阻阻值，观察输出电压的变化，验证欧姆定律和分压原理。

2、电容充放电电路的仿真分析构建一个电容充电电路，电源电压为 5V，电容值为10μF，串联一个1kΩ 的电阻，观察电容电压随时间的变化曲线。

改变电容值和电阻值，研究其对充电时间的影响。

3、交流电路的仿真分析设计一个 RLC 串联谐振电路，电阻为10Ω，电感为 10mH，电容为01μF，输入交流电压为 10V，频率可变。

改变输入电压的频率，观察电路中的电流和电压变化，找到谐振频率，并分析谐振时的电路特性。

五、实验步骤1、直流电路的仿真打开 EWB 软件，从元件库中选取电阻、电源等元件，按照电路图进行连接。

设置电源电压和电阻阻值，使用电压表测量输出电压。

运行仿真，记录输出电压的数据，并与理论计算值进行比较。

实验二EWB电路仿真
1、实验目的
（1）熟悉EWB软件的界面菜单环境。

（2）掌握简单的电工电子电路仿真技能。

2、实验内容
（1）仿真电工电子线路图
1、逻辑转换器（Logic Converter）
Multisim 10提供了一种虚拟仪器：逻辑转换器。

实际中没有这种仪器，逻辑转换器可以在逻辑电路、真值表和逻辑表达式之间进行转换。

有8路信号输入端，1路信号输出端。

6种转换功能依次是：逻辑电路转换为真值表、真值表转换为逻辑表达式、真值表转换为最简逻辑表达式、逻辑表达式转换为真值表、逻辑表达式转换为逻辑电路、逻辑表达式转换为与非门电路，举例如下：
（1）将逻辑转换仪与下图逻辑电路相连。

（2）双击打开逻辑转换仪，如图所示.点击由逻辑图转化为真值表。

（3）由真值表转换为逻辑表达式。

（4）由逻辑表达式转换为最简表达式：
（5）由最简表达式转换为最简逻辑图。

教师评语：
实验成绩：
教师签名：
年月日。

实验二 EWB 软件综合电路的仿真一、 实验目的 1、进一步熟悉EWB 软件的基本操作，包括电路的创建、虚拟仪器的连接与使用以及电路参数的测量等。

2、掌握复杂电路图的绘制、虚拟仪器的测量方法。

二、 实验内容用EWB 软件进行住院病人呼叫器电路的仿真。

三、 实验步骤1、根据原理框图设计电路。

原理框图如下：图1 电路工作原理框图电路工作原理说明：住院病人可通过按动自己的床位按钮通过74ls148进行编码，按照病人的情况进行优先编码。

病重者优先。

再进入译码驱动电路跟发声传呼电路，译码驱动点路是由CD4511集成译码器组成，CD4511将74ls148传输过来信号译成相应的BCD 码。

由CD4511驱动数码管，编码器（约等于5~8V ）床头开关译码驱动电路数码管发声传呼电路直流稳压电源显示病人求助的床位号。

发声传呼电路是通过9013带动一个蜂鸣器，当病人按下自己的床位按钮，蜂鸣器就会发出报警信号提示。

2、利用EWB软件从元器件库里找到对应需要的开关、电阻、芯片等，并依次选择修改所需参数，绘制电路原理图。

其原理图如下：图2 住院病人呼叫器电路图3、连接好电路图后进行模拟仿真。

（1）按下仿真按钮后，电路的初始状态为七段数码管显示‘7’。

图3 电路接通后的初始状态（2）闭合开关[0]，则数码管显示‘0’。

图4 闭合开关[0]后的电路状态（3）依次闭合开关[1]、[2]、[3]……[7]，观察数码管是否正常显示，即电路是否能正常工作。

以下为闭合开关[1]、[2]以及[7]时的电路工作状态。

图5 闭合开关[1]后的电路状态图6 闭合开关[2]后的电路状态图7 闭合开关[7]后的电路状态通过仿真，分别闭合开关[0]到[7]，数码管显示对应开关的编码。

电路工作正常。

(4)同时闭合两个开关观察电路工作情况，观察电路是否具有优先级别的显示。

如下为同时闭合开关[2]、[3]、[4]时的电路工作情况。

图8 同时闭合开关[2]、[3]、[4]的电路工作状态电路可进行优先级别的判断，若有开关同时按下显示优先级别比较高的。

ewb使用实验报告EWB使用实验报告引言在现代社会中，电子商务（Electronic Commerce，简称EWB）已经成为了商业活动的重要组成部分。

本实验旨在通过使用EWB平台，了解其基本功能和操作流程，并分析其对商业发展的影响。

一、EWB平台介绍EWB平台是一种通过互联网进行商业活动的工具。

它提供了在线购物、在线支付、在线客服等功能，使得商家和消费者能够更加便捷地进行交易。

EWB平台的核心是电子商务网站，通过网站的设计和运营，实现商家和消费者之间的连接。

二、EWB平台的基本功能1. 在线购物EWB平台提供了丰富的商品展示和搜索功能，消费者可以通过浏览商品页面、搜索关键词等方式找到自己需要的商品。

同时，平台还提供了商品的详细描述、规格参数、用户评价等信息，方便消费者做出购买决策。

2. 在线支付EWB平台支持多种支付方式，如支付宝、微信支付等。

消费者可以在下单时选择自己方便的支付方式进行付款。

平台还提供了安全的支付环境，保护用户的资金安全。

3. 在线客服EWB平台提供了在线客服功能，消费者可以通过平台上的即时通讯工具与商家进行交流。

这样，消费者可以及时解决遇到的问题，提高购物体验。

三、EWB对商业发展的影响1. 拓宽销售渠道通过EWB平台，商家可以将商品推广到全国乃至全球范围内，不再受限于传统实体店的地域限制。

这样，商家可以拓宽销售渠道，吸引更多的潜在客户。

2. 降低交易成本相比传统的实体店，EWB平台的运营成本更低。

商家不需要支付高昂的租金、人员工资等费用，同时也减少了库存和物流的风险。

这样，商家可以将成本的降低反映到商品价格上，吸引更多的消费者。

3. 提高消费者购物体验EWB平台提供了丰富的商品信息和评价，消费者可以更好地了解商品的性能和质量。

同时，平台还提供了方便快捷的支付和配送服务，提高了消费者的购物体验。

此外，平台上的客服人员也能够及时解决消费者的问题，提供更好的服务。

4. 促进创新和竞争EWB平台的兴起促进了商业模式的创新和竞争的加剧。

第二部分、数字电路部分四、组合逻辑电路的设计与测试一、实验目的1、掌握组合逻辑电路的设计的设计与测试方法。

2、熟悉EWB中逻辑转换仪的使用方法。

二、实验内容设计要求：有A、B、C三台电动机，要求A工作B也必须工作，B工作C也必须工作，否者就报警。

用组合逻辑电路实现。

三、操作1、列出真值表，并编写在逻辑转换仪中“真值表”区域内，将其复制到下ABC 输入，输出接彩色指示灯，验证电路的逻辑功能。

将连接的电路图复制到下表中。

五、触发器及其应用一、实验目的1、掌握基本JK、D等触发器的逻辑功能的测试方法。

2、熟悉EWB中逻辑分析仪的使用方法。

二、实验内容1、测试D触发器的逻辑功能。

2、触发器之间的相互转换。

3、用JK触发器组成双向时钟脉冲电路，并测试其波形。

三、操作1、D触发器在输入信号为单端的情况下，D触发器用起来最为方便，其状态方程为n D+1nQ=其输出状态的更新发生在CP脉冲的上升沿，故又称为上升沿触发的边沿触发器。

图2.5.1为双D 74LS74的引脚排列及逻辑符号。

图2.5.1 74LS74的引脚排列及逻辑符号在EWB中连接电路如图2.5.2所示，记录表2.5.1的功能表。

图2.5.2输 入 输 出D SD RCP D 1+n Qn Q0 1 × × 1 0 × × 1 1 ↓ 0 11↓12、触发器之间的相互转换在集成触发器的产品中，每一种触发器都有自己固定的逻辑功能。

但可以利用转换的方法获得具有其它功能的触发器。

在T ′触发器的CP 端每来一个CP 脉冲信号，触发器的状态就翻转一次，故称之为反转触发器，广泛用于计数电路中，其状态方程为：1nn Q Q +=。

同样，若将D 触发器Q 端与D 端相连，便转成T ′触发器。

如图2.5.3所示。

DQCPQQ Q图2.5.3 D 转成T ′在EWB 中连接电路如图2.5.4所示，测试其功能。

图2.5.4 D 转成T ′触发器3、双向时钟脉冲电路的测试。

四，运算放大器电路辅助分析1． 仿真实验目的（1） 了解由集成运算放大器组成的比例，加法，减法和积分等基本运算电路的功能。

（2） 了解运算放大器在实际应用时应考虑的一些问题。

2．实验原理与说明in R →∞根据理想运放的特点，0R 0→，A →∞，可以得到以下两条规则。

（1）“虚断”：由于理想运放in R →∞，则0,0,a b i i ≈≈故输入端口的电流约为零，可近似视为断路，称为“虚断”。

（2）“虚短”：由于理想运放A →∞，0u 为有限量，则0u 0b b u u A -=≈，即两输入端间电压约等于零，可近似视为断路，称为“虚短”。

如图所示加法器电路的原理图图一如上图所示1230123a a a a f u u u u u u u u R R R R ----++=根据“虚短”概念，0a u =，上式变换为1230123f u u u u R R R R -++=即1230123f u u u u R R R R ⎛⎫=-++ ⎪⎝⎭3．仿真实验内容与步骤按图一在仿真软件中连接电路，如图二所示W图二进行理论分析022251310006000101010u V ⎛⎫=----= ⎪⎝⎭结果如图三所示图三仿真结果与理论结果相符合。

4．实验注意事项（1）每次要通过按下操作界面右上角的“启动/停止开关”接通电源，或者暂停来观测电表读数。

（2）要注意元件的正负极以及电表的量程。

5．仿真实验报告总结完成了运算放大器电路辅助分析的设计报告后，对所设计的电路在仿真过程中所遇到的问题做出总结。

例如：电表读数有时候为什么是负值？为什么一定要接地？。

实验一基尔霍夫电压定律一、实验目的1、测量串联电阻电路的等效电阻并比较测量值和计算值。

2、确定串联电阻电路中流过每个电阻的电流。

3、确定串联电阻电路中每个电阻两端的电压。

4、根据电路的电流和电压确定串联电阻电路的等效电阻。

5、验证基尔霍夫电压定律。

二、实验器材直流电压源 1个数字万用表 1个电压表 3个电流表 3个电阻 3个三、实验原理及实验电路两个或两个以上的元件首尾依次连在一起称为串联，串联电路中流过每一个元件的电流相等。

若串联的元件是电阻，则总电阻等于各个电阻值和。

因此，在图1—1所示电阻串联电路中R=R1+R2+R3。

图1—1电阻串联电路串联电路的等效电阻确定以后，由欧姆定律，用串联电阻两端的电压U除以等效电阻R，便可求出电流I，即 I=U/R 。

基尔霍夫电压定律指出，在电路中环绕任意闭合路径一周，所有电压降的代数和必须等于所有电压升的代数和。

这就是说，在图1—2所示电路中，串联电阻两端电压降之和必须等于串联电路所加的电源电压之和。

因此，由基尔霍夫电压定律有：U 1=Ubc+Ude+Ufo式中，Ubc=IR1，Ude=IR2，Ufo=IR3。

图1—2基尔霍夫电压定律实验电路四、实验步骤1、建立如图1—1所示的电阻串联实验电路。

2、用鼠标左键单击仿真电源开关，激活实验电路，用数字万用表测量串联电路的等效电阻R，记录测量值，并与计算值比较。

3、建立如图1—2所示的基尔霍夫电压定律实验电路。

4、用鼠标左键单击仿真电源开关，激活实验电路，记录电流Iab 、Icd、Ief及电压Ube 、Ude、Ufo。

5、利用等效电阻R，计算电源电压U1和电流I 。

6、用R1两端的电压计算流过电阻R1的电流IR1。

7、用R2两端的电压计算流过电阻R2的电流IR2。

8、用R3两端的电压计算流过电阻R3的电流IR3。

9、利用电路电流Iab 和电源电压U1计算串联电路的等效电阻R 。

10、计算电压Ubc 、Ude、Ufo之和。

实验六时序逻辑电路EWB仿真实验一、实验目的1、掌握时序逻辑电路的分析方法。

2、分析异步二进制加法与减法计数器的工作原理。

二、实验说明时序逻辑电路通常包含有组合逻辑电路和存储电路（如触发器）两部分；时序逻辑电路中存储电路部分的输出状态必须反馈到组合逻辑电路部分的输入端，与输入信号一起共同决定组合逻辑电路部分的输出。

时序逻辑电路时序逻辑电路的分析目的就是明了时序逻辑电路的逻辑功能。

三、实验步骤1、时序逻辑电路分析在实验工作区搭建实验电路。

其中，U1、U2、U3为下降沿触发，低电平置位（复位）的JK触发器，U5为共阴极的七段译码显示器。

1）打开电源开关，进行仿真实验。

首先按空格键，使键控切换开关切换到低电平，使复位端R端接低电平清零，然后将其切换到高电平，使电路进入计数工作状态。

2）双击逻辑分析仪图标，打开逻辑分析仪面板，选择合适的“Clocks per division”参数，使计数器工作波形便于观测。

3）观测逻辑探测指示灯泡的显示状态，七段译码显示器显示的十进制数字，逻辑分析4）画出时序图。

5）分析该实验电路的逻辑功能。

2、异步二进制减法计数器分析1）接线完毕，接通电源。

先按复位开关K5，计数器清零。

2）按动单次脉冲，计数器按二进制工作方式工作。

3）将CP端接成连续时钟脉冲，用示波器观察并记录CP、Q0、Q1、Q2的波形，分析其分频的关系。

3、异步二进制加法计数器分析1）接线完毕, 接通电源。

先按复位开关K5，计数器清零。

2）按动单次脉冲,计数器按二进制工作方式工作。

3）将CP端接成连续时钟脉冲，用示波器观察并记录CP、Q0、Q1、Q2的波形。

四、实验结果1、分析实验1时序电路的逻辑功能。

2、画出实验2和实验3的状态图。
