电力电子常用公式

电工最全常见计算公式展开全文一、计算所有关于电流，电压，电阻，功率的计算公式：1、串联电路电流和电压有以下几个规律：（如：R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）；②电压：U=U1 U2（总电压等于各处电压之和）；③电阻：R=R1 R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR；2、并联电路电流和电压有以下几个规律：（如：R1，R2并联）①电流：I=I1 I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：总电阻的倒数等于各并联电阻的倒数和或如果n个阻值相同的电阻并联，则有R总= R注意：并联电路的总电阻比任何一个支路电阻都小。

电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。

3、利用W=UIt计算电功时注意：①式中的W、U、I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。

4、计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）；【电学部分】1、电流强度：I＝Q电量/t2、电阻：R=ρL/S3、欧姆定律：I＝U/R4、焦耳定律：①电压＝电流*电阻即U=RI②电阻＝电压/电流即R=U/I③功率=电流*电压即P=IU电能＝电功率*时间即W=Pt【符号的意义及其单位】U：电压，V；R：电阻，Ω；I：电流，A；P：功率，W ;W：电能，J ;t：时间，S ;⑴Q＝I2Rt普适公式)⑵Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式)5、串联电路：⑴I＝I1＝I2⑵U＝U1＋U2⑶R＝R1＋R2⑷U1/U2＝R1/R2 (分压公式)⑸P1/P2＝R1/R26、并联电路：⑴I＝I1＋I2⑵U＝U1＝U2⑶1/R＝1/R1＋ 1/R2 [ R＝R1R2/(R1＋R2)]⑷I1/I2＝R2/R1(分流公式)⑸P1/P2＝R2/R17、定值电阻：⑴I1/I2＝U1/U2⑵P1/P2＝I12/I22⑶P1/P2＝U12/U228、电功：⑴W＝UIt＝Pt＝UQ (普适公式)⑵W＝I^2Rt＝U^2t/R (纯电阻公式)9、电功率：⑴P＝W/t＝UI (普适公式)⑵P＝I2^R＝U^2/R (纯电阻公式)二、电工计算口诀：(一)简便估算导线载流量十下五，百上二，二五三五四三界，七零九五两倍半，温度八九折，铜材升级算。

电工基础公式大全总结电工基础公式大全在电工领域，有许多基础公式用于计算电流、电压、功率等参数。

这些公式是电工工程师的基本工具，在设计、安装和维护电气系统时非常重要。

以下是一些电工基础公式的总结。

1.欧姆定律（Ohm's Law）欧姆定律是电工领域最基础的公式之一，用于计算电流、电压和阻抗之间的关系：V = I * R其中，V表示电压，I表示电流，R表示电阻。

2.瓦特定律（Watt's Law）瓦特定律是用来计算功率、电流和电压之间的关系：P = V * I其中，P表示功率，V表示电压，I表示电流。

3.电阻公式（Resistance Formula）电阻公式用于计算电阻的大小：R = V / I其中，R表示电阻，V表示电压，I表示电流。

4.电功率公式（Power Formula）电功率公式用于计算电功率的大小：P = V * I * cosθ其中，P表示电功率，V表示电压，I表示电流，θ表示功率因数。

5.串连电阻公式（Series Resistance Formula）串连电阻公式用于计算串联电路中总电阻的大小：RT = R1 + R2 + ... + Rn其中，RT表示总电阻，R1, R2, ... , Rn表示各个电阻的值。

6.并连电阻公式（Parallel Resistance Formula）并连电阻公式用于计算并联电路中总电阻的大小：1/RT = 1/R1 + 1/R2 + ... + 1/Rn其中，RT表示总电阻，R1, R2, ... , Rn表示各个电阻的值。

7.电压分压公式（Voltage Divider Formula）电压分压公式用于计算并联电阻电路中的电压：Vout = Vin * (R2 / (R1 + R2))其中，Vout表示输出电压，Vin表示输入电压，R1和R2分别表示两个电阻的值。

8.电流分流公式（Current Divider Formula）电流分流公式用于计算并联电阻电路中的电流：Iout = Vin * (R1 / (R1 + R2))其中，Iout表示输出电流，Vin表示输入电流，R1和R2分别表示两个电阻的值。

电工常用公式包括以下内容：
1.欧姆定律：R=U/I，其中R表示电阻，U表示电压，I表示电
流。

2.电阻的串联：R=R1+R2，其中R表示串联后的总电阻，R1和R2
分别表示串联的两个电阻。

3.电阻的并联：1/R=1/R1+1/R2，其中R表示并联后的总电阻，
R1和R2分别表示并联的两个电阻。

4.电功率：P=UI，其中P表示电功率，U表示电压，I表示电
流。

5.功率因数：cosφ=P/S，其中cosφ表示功率因数，P表示有
功功率，S表示视在功率。

6.交流电的有效值：I=Imsin(ωt+φ0)，其中I表示有效值，
Imsin表示最大值，ω表示角速度，φ0表示初相位。

7.三相交流电的相电压与线电压的关系：Uab=Ua-Ub，
Uab=√3Ua-√3Ub，其中Ua、Ub、Uab分别表示三相交流电的
相电压。

8.三相交流电的线电流与相电流的关系：Ia=Iab-Ic，
Ia=√3Iab-√3Ic，其中Ia、Ib、Ic分别表示三相交流电的相电流，Iab、Ic分别表示三相交流电的线电流。

9.基尔霍夫电流定律：∑I=0，其中∑I表示电路中所有节点的
电流之和，0表示电流为零。

10.基尔霍夫电压定律：∑U=0，其中∑U表示电路中所有回路的
电压之和，0表示电压为零。

以上是电工常用的一些公式，这些公式是电工领域的基本原理和计算方法，对于解决实际问题和进行电路分析和设计非常重要。

电路公式大全
以下是电路中常用的公式：
1.欧姆定律：I=U/R，其中I为电流，U为电压，R为电阻。

2.焦耳定律：Q=I^2Rt，其中Q为电热，I为电流，R为电阻，t为时
间。

3.串联电路：I=I1=I2，U=U1+U2，R=R1+R2，U1/U2=R1/R2。

4.并联电路：I=I1+I2，U=U1=U2，1/R=1/R1+1/R2。

5.电容器的电容：C=Q/U，其中C为电容，Q为电量，U为电压。

6.电阻器的电阻：R=U/I，其中R为电阻，U为电压，I为电流。

7.电感器的感抗：Xl=2πfL，其中Xl为感抗，f为频率，L为电感。

8.电容器的容抗：Xc=1/(2πfC)，其中Xc为容抗，f为频率，C为电
容。

9.功率公式：P=UI，其中P为功率，U为电压，I为电流。

10.基尔霍夫定律：∑I=0，其中∑I为节点电流总和，0为流进节点的
电流之和。

11.诺顿定理：I=I1+I2+…+In，其中I为总电流，I1、I2、…、In为各
支路电流。

12.戴维南定理：Uab=Rab*I，其中Uab为开路电压，Rab为戴维南等
效电阻，I为流过ab段的电流。

以上公式仅供参考，在实际应用中请根据具体情况选择合适的公式。

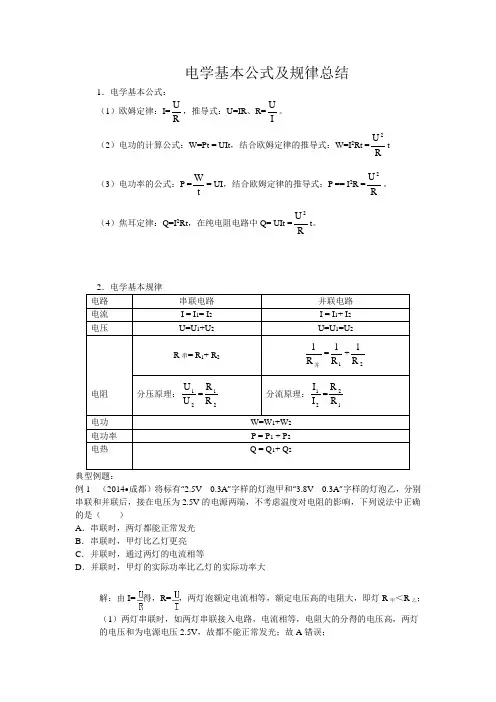

电学基本公式及规律总结1．电学基本公式： （1）欧姆定律：I=R U ，推导式：U=IR 、R=IU 。

（2）电功的计算公式：W=Pt = UIt ，结合欧姆定律的推导式：W=I 2Rt =RU2t（3）电功率的公式：P =tW = UI ，结合欧姆定律的推导式：P == I 2R =R U 2。

（4）焦耳定律：Q=I 2Rt ，在纯电阻电路中Q= UIt =RU2t 。

典型例题：例1 （2014•成都）将标有“2.5V 0.3A ”字样的灯泡甲和“3.8V 0.3A ”字样的灯泡乙，分别串联和并联后，接在电压为2.5V 的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ） A ． 串联时，两灯都能正常发光 B ． 串联时，甲灯比乙灯更亮 C ． 并联时，通过两灯的电流相等 D ． 并联时，甲灯的实际功率比乙灯的实际功率大解：由I=得，R=，两灯泡额定电流相等，额定电压高的电阻大，即灯R 甲＜R 乙；（1）两灯串联时，如两灯串联接入电路，电流相等，电阻大的分得的电压高，两灯的电压和为电源电压2.5V ，故都不能正常发光；故A 错误；由P=UI，I=可得P=I2R，R1＜R2，所以P甲＜P乙，L甲的实际功率小于L乙的实际功率，故B错误；（2）两灯并联时，电压相等，R1＜R2，由I=可知，通过甲的电流大于乙的电流，故C错误；D、两灯并联时，电压相等，由P=UI，I=可得P=，R甲＜R乙；所以甲的实际功率大于乙的实际功率；故D正确．故选D．点评：本题考查了电功率公式和串联特点的灵活应用，关键是知道额定电压下灯泡的实际功率和额定功率相等．例2（2014•成都）将阻值为R甲=40Ω和R乙=10Ω的两个电阻串联后接在电源上，相同时间内，两电阻中产生热量较多的是R甲（或甲）．若将两电阻并联后接在4V的电源上，1min内两电阻产生的总热量为120J．解：已知R甲＞R乙，根据焦耳定律Q=I2Rt，两个电阻串联后，通过的电流相等，相同时间内，电阻R甲中产生热量较多；两电阻并联，由Q=I2Rt、I=得，Q甲===24J，Q乙===96J，共产生的热量Q=Q甲+Q乙=24J+96J=120J．故答案为：R甲（或甲）；120．点评：此题考查学生对串联电路、并联电路特点的掌握和利用焦耳定律比较导体产生热量的多少，熟记电路特点，灵活运用焦耳定律公式是解决此题的关键．。

实用的电气计算公式
1、电功率公式：电功率=电压×电流。

P=VI
2、电压的串联公式：电压串联时，多个电源的电压相加。

V=V1+V2+V3+…
3、电流并联公式：电流并联时，多个电源的电流相加。

I=I1+I2+I3+…
4、电阻的串联公式：电阻串联时，多个电阻按倒数相加。

R=1/R1+1/R2+1/R3+…
5、电阻的并联公式：电阻并联时，多个电阻相加。

R=R1+R2+R3+…
6、电感的串联公式：电感串联时，多个电感相加。

L=L1+L2+L3+…
7、电容并联公式：电容并联时，多个电容按倒数相加。

C=1/C1+1/C2+1/C3+…
8、电势差公式：当电压电流等参数确定时，电势差等于电容阻抗。

Valtage differential Z=√(R2+X2）
9、相移角公式：当电压电流等参数确定时，电容阻抗及相移角之间的关系为：tan（Φ）=X/R
10、电磁感应量公式：电磁感应量等于电流和磁感应的乘积。

11、电动势公式：电动势等于电容与电压之积。

W=CV2
12、电磁能量公式：电磁能量等于电容与电压之积的一半。

U=CV2/2
13、电动力公式：电动力等于电流与磁感应之积与电容之积的比值。

F=IH/C
14、电磁力公式：电磁力等于电流与磁感应的矢量积。

F=I×H
15、等值桥路公式：当电流在相等的电阻中流过时，桥路的电阻等于一半的电阻值。

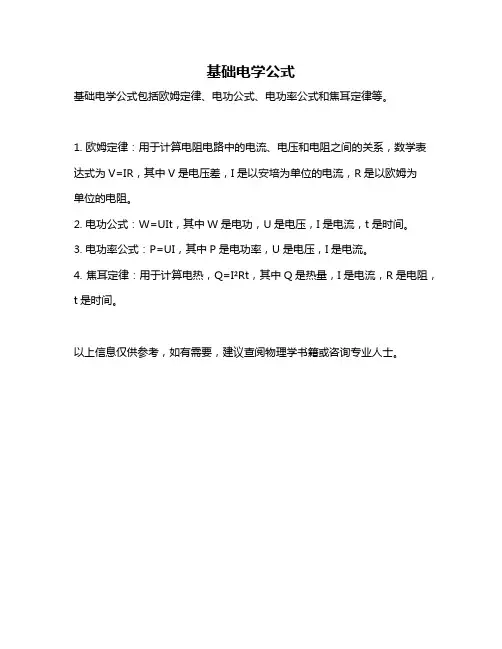

基础电学公式
基础电学公式包括欧姆定律、电功公式、电功率公式和焦耳定律等。

1. 欧姆定律：用于计算电阻电路中的电流、电压和电阻之间的关系，数学表达式为V=IR，其中V是电压差，I是以安培为单位的电流，R是以欧姆为
单位的电阻。

2. 电功公式：W=UIt，其中W是电功，U是电压，I是电流，t是时间。

3. 电功率公式：P=UI，其中P是电功率，U是电压，I是电流。

4. 焦耳定律：用于计算电热，Q=I²Rt，其中Q是热量，I是电流，R是电阻，t是时间。

以上信息仅供参考，如有需要，建议查阅物理学书籍或咨询专业人士。

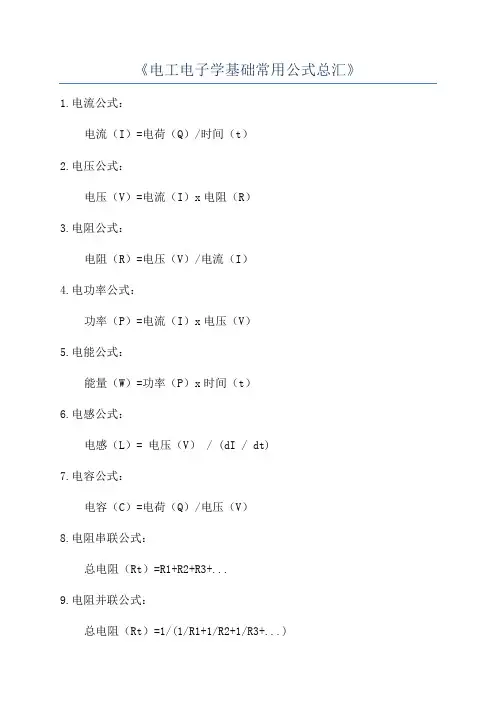

《电工电子学基础常用公式总汇》1.电流公式：
电流（I）=电荷（Q）/时间（t）
2.电压公式：
电压（V）=电流（I）x电阻（R）
3.电阻公式：
电阻（R）=电压（V）/电流（I）
4.电功率公式：
功率（P）=电流（I）x电压（V）
5.电能公式：
能量（W）=功率（P）x时间（t）
6.电感公式：
电感（L）= 电压（V） / (dI / dt)
7.电容公式：
电容（C）=电荷（Q）/电压（V）
8.电阻串联公式：
总电阻（Rt）=R1+R2+R3+...
9.电阻并联公式：
总电阻（Rt）=1/(1/R1+1/R2+1/R3+...)
10.电流分压公式：
电压（V1）=电阻（R1）/(电阻（R1）+电阻（R2）)x电压（V）11.电阻性能：
功率损耗（Pd）=电流（I）²x电阻（R）
12.串联电感公式：
总电感（Lt）=L1+L2+L3+...
13.并联电感公式：
总电感（Lt）=1/(1/L1+1/L2+1/L3+...)
14.串联电容公式：
总电容（Ct）=1/(1/C1+1/C2+1/C3+...)
15.并联电容公式：
总电容（Ct）=C1+C2+C3+...
以上是电工电子学中常用的一些基础公式，这些公式对于理解和计算电路中的各种参数具有重要的作用。

在实际应用中，我们可以根据具体的电路问题来选择合适的公式进行计算。

同时，这些公式也为我们提供了设计和优化电路的方法和依据。

因此，对于学习电工电子学的人来说，掌握这些公式是非常重要的。

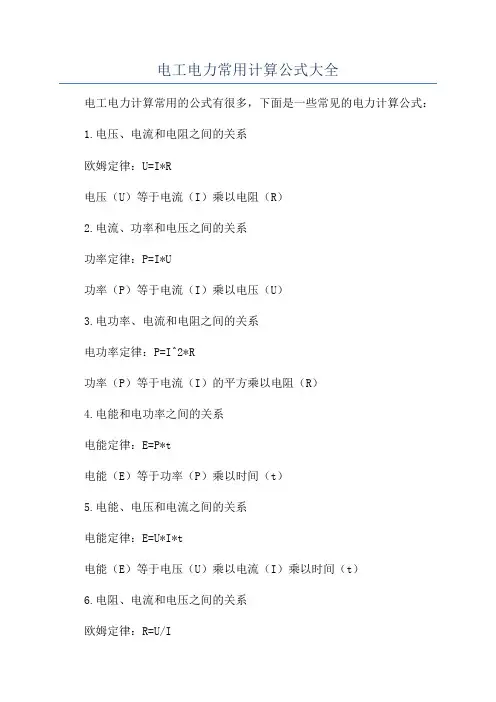

电工电力常用计算公式大全
电工电力计算常用的公式有很多，下面是一些常见的电力计算公式：1.电压、电流和电阻之间的关系
欧姆定律：U=I*R
电压（U）等于电流（I）乘以电阻（R）
2.电流、功率和电压之间的关系
功率定律：P=I*U
功率（P）等于电流（I）乘以电压（U）
3.电功率、电流和电阻之间的关系
电功率定律：P=I^2*R
功率（P）等于电流（I）的平方乘以电阻（R）
4.电能和电功率之间的关系
电能定律：E=P*t
电能（E）等于功率（P）乘以时间（t）
5.电能、电压和电流之间的关系
电能定律：E=U*I*t
电能（E）等于电压（U）乘以电流（I）乘以时间（t）
6.电阻、电流和电压之间的关系
欧姆定律：R=U/I
电阻（R）等于电压（U）除以电流（I）
7.电阻、电压和功率之间的关系
功率定律：P=U^2/R
功率（P）等于电压（U）的平方除以电阻（R）
8.电压、电流和电能之间的关系
电压定律：U=E/Q
电压（U）等于电能（E）除以电荷量（Q）
9.电阻、电流和功率之间的关系
功率定律：P=I^2*R
功率（P）等于电流（I）的平方乘以电阻（R）
10.电压、电能和功率之间的关系
功率定律：P=E/t
功率（P）等于电能（E）除以时间（t）
这些公式可以用于各种电力计算，比如计算电路中的电阻、功率、功耗、能量消耗等。

当然，还有更多的计算公式，具体要根据具体的电力问题来选择使用哪些公式。
