九年级物理全册 专题训练三 动态电路分析课件 (新版)

九年级全一册培优训练：欧姆定律动态电路分析专题练习

1.如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是（ ）

A.闭合开关S，若甲、乙均为电压表，则两表示数均变小

B.断开开关S，若甲、乙均为电流表，则两表示数均变大

C.闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大

D.断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大

2.如图电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，下列说法正确的为（ ）

A.同时闭合S1、S2，电流表示数变大，灯变亮

B.同时闭合S1、S3，电流表示数变大，灯的亮度不变

C.同时闭合S1、S3，电压表示数不变

D.断开S1，只闭合S2，电流表、电压表示数都变大

3.如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）

A.电流表A1示数变大，电压表V示数变大

B.电流表A2示数变小，电压表V示数变小

C.电压表V示数与电流表A1示数比值不变

D.电压表V示数与电流表A2示数比值不变

4.如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）

A.电压表V2示数与电流表A示数比值变大

B.电压表V1示数与电流表A示数比值变小

C.电压表V1示数的变化量与电流表A示数的变化量的比值不变

D.电流表A示数变大，电压表V2示数变大

5.在如图所示电路中，电源电压保持不变。将滑动变阻器的滑片向右移动，电压表V与电流表A的比值变大。关于电键的通断，下列说法中正确的是（ ）

①电键S1闭合，S2断开

②电键S1闭合，S2闭合

③电键S1断开，S2断开

④电键S1断开，S2闭合

A.①② B.②③ C.①②④ D.①②③

6.如图所示的电路，电源电压保持不变，R1为定值电阻，电路各元件均完好无损，下列说法正确的是（ ）

精品

1 专题训练(二) 电路的连接与设计

►类型一 根据电路图连接实物图

1．如图1甲所示是玩具电风扇的电路图，请在图乙中连接它的实物电路。

图1

2．按照如图2甲所示的电路图，将图乙所示实物连接起来，连线不能交叉。

图2

3．如图3所示，根据电路图，将实物连接起来。

图3

4．请根据图4甲中的电路图连接图乙中的实物。

图4

►类型二 根据实物图画电路图

5．根据图5所示实物图，在图乙的虚线框内画出电路图。

图5

6．请根据如图6所示的实物图，在虚线框内画出对应的电路图。 精品

2

图6

7．按照图7中的实物图，在虚线框内画出对应的电路图。

图7

►类型三 设计简单电路

8．将如图8所示元件连成电路，要求：L1、L2并联，S1控制L1，S2控制L2，S3在干路上，连线不要交叉。

图8

9．家庭使用的鱼缸由照明灯和净水器组成，净水器(核心部件为电动机)能通过水的循环将鱼缸内鱼的分泌物排出，为了使用方便，照明灯和净水器既能单独工作又能同时工作，请在下面的虚线框内画出符合题意的电路图。

10．设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯泡亮，当房门被打开时，细导线EF被扯断，电铃发声自动报警。请你按要求连接如图9所示的电路元件。

图9

11．为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮。它利用感应开关S1(有人摸把手，S1闭合；无人摸把手，S1断开)以及光敏开关S2(白天S2断开，夜间S2闭合)控制电路，达到目的。请完成电路连接。 精品

3

图10

12．根据以下要求，设计电路，将设计好的电路图画在虚线框中，并在图11中用笔画线代替导线连接相应的实物电路。要求：

(1)只闭合S1时，红灯发光，绿灯不发光；

(2)S1、S2都闭合时，两灯都发光；

(3)只闭合S2时，两灯均不发光。

图11

►类型四 识别错误电路

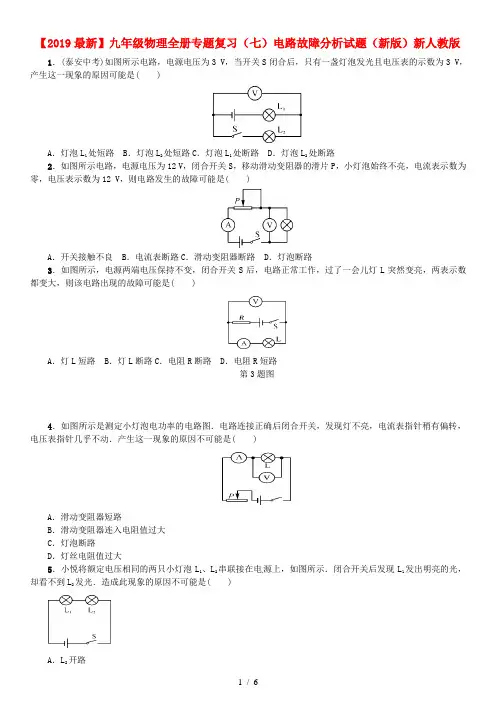

1 / 6【2019最新】九年级物理全册专题复习（七）电路故障分析试题（新版）新人教版

1．(泰安中考)如图所示电路，电源电压为3 V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3 V，产生这一现象的原因可能是(

)

A．灯泡L1处短路 B．灯泡L2处短路C．灯泡L1处断路 D．灯泡L2处断路

2．如图所示电路，电源电压为12 V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12 V，则电路发生的故障可能是(

)

A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．灯泡断路

3．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是(

)

A．灯L短路 B．灯L断路C．电阻R断路 D．电阻R短路

第3题图

4．如图所示是测定小灯泡电功率的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因不可能是(

)

A．滑动变阻器短路

B．滑动变阻器连入电阻值过大

C．灯泡断路

D．灯丝电阻值过大

5．小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上，如图所示．闭合开关后发现L1发出明亮的光，却看不到L2发光．造成此现象的原因不可能是(

)

A．L2开路

2 / 6B．L2的电阻相对太小

C．L2的额定功率相对太大

D．L2的实际电压相对太小

6．(日照中考)如图所示，当S闭合后，灯泡L1、L2均正常发光，但过一会儿，亮灯均突然熄灭，某同学用电压表探究电路故障，他用电压表分别接到灯L1、L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零．由此可判断电路的故障是(

)

A．灯L1断路 B．灯L2短路C．灯L2断路 D．开关S接触不良

7．(泰安中考)小强同学在探究串联电路电流规律的实验中，按下图连接好电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是(

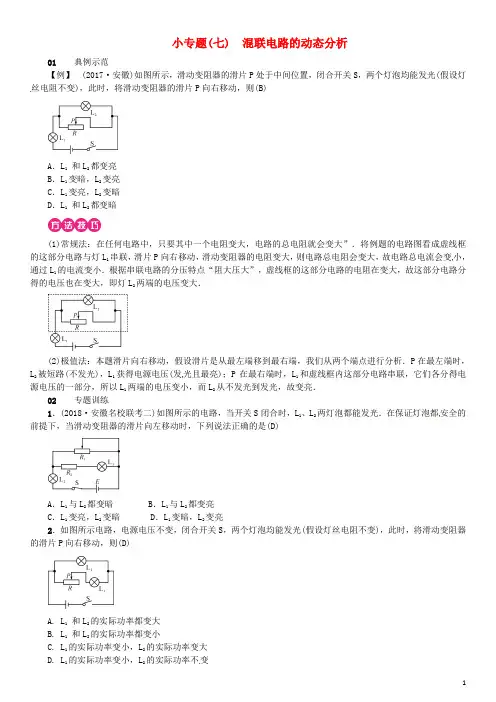

1 小专题(七) 混联电路的动态分析

01 典例示范

【例】 (2017·安徽)如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(B)

A．L1 和L2都变亮

B．L1变暗，L2变亮

C．L1变亮，L2变暗

D．L1 和L2都变暗

(1)常规法：在任何电路中，只要其中一个电阻变大，电路的总电阻就会变大”．将例题的电路图看成虚线框的这部分电路与灯L1串联，滑片P向右移动，滑动变阻器的电阻变大，则电路总电阻会变大，故电路总电流会变小，通过L1的电流变小．根据串联电路的分压特点“阻大压大”，虚线框的这部分电路的电阻在变大，故这部分电路分得的电压也在变大，即灯L2两端的电压变大．

(2)极值法：本题滑片向右移动，假设滑片是从最左端移到最右端，我们从两个端点进行分析．P在最左端时，L2被短路(不发光)，L1获得电源电压(发光且最亮)；P在最右端时，L1和虚线框内这部分电路串联，它们各分得电源电压的一部分，所以L1两端的电压变小，而L2从不发光到发光，故变亮．

02 专题训练

1．(2018·安徽名校联考二)如图所示的电路，当开关S闭合时，L1、L2两灯泡都能发光．在保证灯泡都安全的前提下，当滑动变阻器的滑片向左移动时，下列说法正确的是(D)

A．L1与L2都变暗 B．L1与L2都变亮

C．L1变亮，L2变暗 D．L1变暗，L2变亮

2．如图所示电路，电源电压不变，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(D)

A. L1 和L2的实际功率都变大

B. L1 和L2的实际功率都变小

C. L1的实际功率变小，L2的实际功率变大

D. L1的实际功率变小，L2的实际功率不变 2 3．如图所示的电路，电源电压不变．闭合开关S，将滑动变阻器的滑片P从中点滑到b端，不计温度对灯丝电阻的影响．则下列说法正确的是(C)
