1 第四章 电路探秘
第1节 电路图
1.一个简单的电路由_________、_________、_________、_________组成。
2.你能画出下面的元件符号吗?
电池组_________； 电灯_________；
开关_________； 交叉连接的导线_________。
3.想象一下如果我省所有的用电器组成串联电路，将会出现什么样的后果?
4.家里的电灯会发光、电视机里有丰富多彩的图像，那是因为有电流通过灯泡和电视机， 你可知道这些电是从哪里来的?
5.以下是电路中某些元件之间的对话，请你把他们补充完整。
我是_________，我能持续提供电能，我的精神是牺牲自己照亮别人；我是_________，当有电流通过我时，我能勤奋工作，给人类带来光明和很多益处，如果电路中没有我，电路就可能会_________；我是开关，我能__________________。
6.如图4-1-1所示电路中，断开S1、闭合S2时为_________路；断开S2、闭合S1时为________路；断开S1，S2时为_________路。
7.如图4-1-2所示是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作， 两节干电池放置正确的是______。
8.如图4-1-3所示的电路中，两个灯泡组成并联电路的是 （ ）
9.如图4 -1 -4所示，要使灯泡L2发光，必须闭合的开关是（ ）
A.S2 B.S2、S3 C.S1、S3 D.S1、S2、S3
10.在《电工手册》中，列出了白炽灯的常见故障与检修方法，如下表所示。
故障现象 可能原因 检修方法
灯泡不亮 灯丝断了 更换灯泡
灯头内的电线断了 更换新线
开关等处的接线松动 检查加固
上述故障现象的可能原因可以概括为（ ）
A.电路中出现了短路 B.电路中出现了开路
第十三章 电路初探 单元训练B卷
一、 填空题
1．闪电时云层之间的电压可达109V= kV= mV
2.串联电路中，如果其中有一只灯泡坏了，其他灯泡 正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡 正常工作；家庭用电中的电灯的连接方式是 。
3.要想得到持续的电流，电路中必须有 ，而且电路中还必须是
4. 如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则 处电表示电压表．
第4题
5.如图所示，V1的示数为9V，V2的示数6V，则电源总电压为 。
6.如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接d时，电压表的示数为1.5V，则a接c时，电压表的示数为 V，则灯L1两端电压为
V，灯L2两端电压为 V。
第5题 第6题
二、选择题
7.如图所示，下列各电路图中，正确的是 （ ）
8.如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
9.如图所示电路中，开关S闭合后，小灯泡L1、L2都能正常发光的是 （ ）
10．在如图所示的电路中，正确的电路组成是（ ）
11. 如图所示的电路中，电源电压不变，闭合开关K，电路正常工作．过了一会儿，两电表示数都变大，则该电路中出现的故障可能是 （ ）
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
12、如图(7)所示电路，以下说法正确的是( )

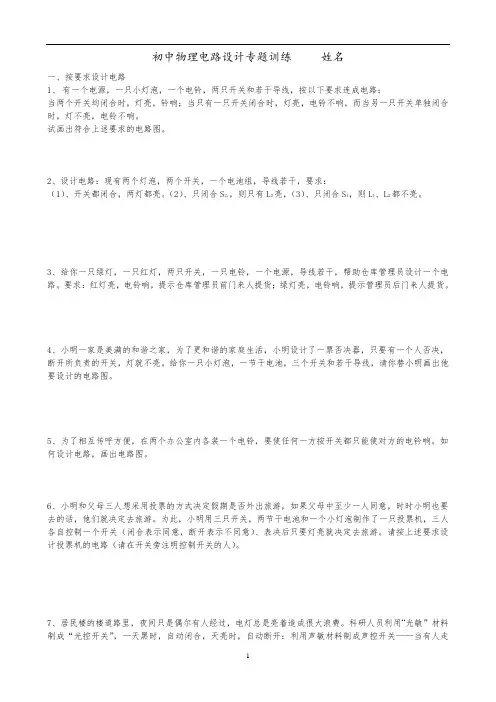

1 初中物理电路设计专题训练 姓名
一、按要求设计电路
1、 有一个电源，一只小灯泡，一个电钤，两只开关和若干导线，按以下要求连成电路：
当两个开关均闭合时，灯亮，钤响；当只有一只开关闭合时，灯亮，电钤不响，而当另一只开关单独闭合时，灯不亮，电铃不响。
试画出符合上述要求的电路图。
2、设计电路：现有两个灯泡，两个开关，一个电池组，导线若干，要求：
（1）、开关都闭合，两灯都亮。（2）、只闭合S2，，则只有L2亮，（3）、只闭合S1，则L1、L2都不亮。
3、给你一只绿灯，一只红灯，两只开关，一只电铃，一个电源，导线若干，帮助仓库管理员设计一个电路。要求：红灯亮，电铃响，提示仓库管理员前门来人提货；绿灯亮，电铃响，提示管理员后门来人提货。
4、小明一家是美满的和谐之家，为了更和谐的家庭生活，小明设计了一票否决器，只要有一个人否决，断开所负责的开关，灯就不亮。给你一只小灯泡，一节干电池，三个开关和若干导线，请你替小明画出他要设计的电路图。
5、为了相互传呼方便，在两个办公室内各装一个电铃，要使任何一方按开关都只能使对方的电钤响。如何设计电路，画出电路图。
6、小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，时时小明也要去的话，他们就决定去旅游。为此，小明用三只开关，两节干电池和一个小灯泡制作了一只投票机，三人各自控制一个开关（闭合表示同意，断开表示不同意）、表决后只要灯亮就决定去旅游。请按上述要求设计投票机的电路（请在开关旁注明控制开关的人）。
7、居民楼的楼道路里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，—天黑时，自动闭合，天亮时，自动断开：利用声敏材料制成声控开关——当有人走
2 动发出声音时，自动闭合，没有声音时自动断开；将这两种开关配合使用，就可以使楼道路灯变得很“聪明”。 楼道路灯是如何连接的，画出电路图。
1
2013年中考物理复习专题—动态电路分析题
1．（2012•东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）A．电流表A1和电压表V1 B．电流表A1和电压表V2 C．电流表A2和电压表V1 D．电流表A2和电压表V2
2．（2012•丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（ ）A．S1、S2都断开，电流表无示数，电压表示数为3V B．只闭合S1，电流表示数为0.15A，电压表无示数 C．只闭合S2，电流表示数为0.3A，电压表示数为3V
D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V
3．（2012•达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（ ）
A． 变小 B． 不变 C． 变大 D． 无法判断
4．（2012•赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）A．A1表示数变大，V1表示数变大 B．A1表示数变大、V1表示数变小 C．A1表示数变小、V1表示数变小 D．A1表示数变小、V1表示数变大
5．（2012•包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．
6．（2011•遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（ ）
A．9：10 B．4：3 C．3：4 D．5：2
7．（2011•株洲）光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（ ）A．光敏电阻的阻值随光强的增强而变大 B．光敏电阻的阻值随光强的增强而变小 C．光敏电阻的阻值随光强的增强先变大后变小 D．光敏电阻的阻值随光强的增强先变小后变大
