压型钢板组合楼板计算1.确定楼板布置和尺寸：根据建筑设计要求，确定楼板的布置和尺寸。
楼板的布置应满足结构强度、刚度和振动要求，尺寸应满足使用功能和建筑节约的要求。
2.根据楼板负荷和跨径计算楼板厚度：根据楼板所承受的荷载和跨度，计算楼板的合理厚度。
压型钢板组合楼板通常采用现浇混凝土楼板，其厚度应满足混凝土挤压所需的最小厚度，并考虑楼板的弯曲和剪切等荷载。
3.计算楼板的自重：根据楼板的几何尺寸和单位体积重量，计算楼板的自重。
楼板在计算自重时应考虑到横向压型钢板的重量和混凝土的重量。
4.计算楼板的荷载：根据楼板的使用要求和建筑规范，计算楼板的荷载。
楼板的荷载包括永久荷载和活荷载，如人员、设备和家具等。
计算荷载时应考虑楼板的几何特性和荷载分布。
5.计算楼板的弯曲和剪切：根据楼板在荷载作用下的弯曲和剪切，计算楼板的截面形态和受力状态。
压型钢板组合楼板的弯曲和剪切计算可以采用经典板梁理论和托伦拜恩定理等计算方法。
6.设计楼板的钢筋：根据楼板的受力状态和构造要求，设计楼板的钢筋。
对于压型钢板组合楼板，楼板的钢筋主要包括横向钢筋和纵向钢筋。
横向钢筋应布设在压型钢板的腹板和翼缘上，纵向钢筋应布设在楼板的靠近支承端。
7.检查楼板的振动和变形：根据楼板的荷载和构造要求，检查楼板的振动和变形。
楼板的振动应满足人员舒适性的要求，变形应满足建筑的使用功能和结构的安全性。
综上所述，压型钢板组合楼板的计算是一个复杂而繁琐的过程，需要考虑多个因素和条件。
准确的计算可以确保楼板结构满足使用要求和安全要求。
在实际工程中，应根据具体情况和建筑规范进行计算和设计，并进行必要的验算和调整，以确保楼板结构的安全可靠性。
压型钢板混凝土组合楼承板计算实例计算压型钢板混凝土组合楼承板所需进行的工程计算包括弯曲强度、剪切强度和承载力的计算。
首先，我们来计算该组合楼承板的弯曲强度。
根据材料力学理论，楼承板在负荷作用下会产生弯曲变形，其弯曲强度与截面的几何尺寸和材料力学性质有关。
弯曲强度的计算可以采用梁的弯曲方程：M=σy×S其中，M是弯矩，σy是混凝土的抗弯截面应力，S是承力截面的静矩。
在计算时，需要确定混凝土和压型钢板的性能参数，并根据结构要求确定截面尺寸。
接下来，我们来计算压型钢板混凝土组合楼承板的剪切强度。
当楼承板受到剪力作用时，会产生剪切破坏。
剪切强度的计算可以采用梁的剪切方程：V=τ×A其中，V是剪力，τ是承力截面的剪切应力，A是承力截面的有效面积。
在计算时，需要确定混凝土和压型钢板的性能参数，并根据结构要求确定截面尺寸。
最后，我们来计算压型钢板混凝土组合楼承板的承载力。
承载力是指组合楼承板能够承受的最大荷载。
承载力的计算需要考虑弯曲变形和剪切破坏两种破坏形式。
根据材料力学理论和结构力学原理，可以采用截面法计算承载力。
计算时需要确定承力截面的截面面积、弯矩、剪力等参数，并参考相应的承载力计算方法。
需要注意的是，在实际工程中，还需要考虑荷载组合、温度、振动等因素对压型钢板混凝土组合楼承板的影响，并进行相应的工程设计和验证。
以上就是压型钢板混凝土组合楼承板计算的一个实例。
在实际工程中，为了确保结构的安全和可靠，需结合实际情况进行详细的计算和分析，并在设计中满足相关的规范和标准要求。
压型钢板混凝土楼承组合板计算书工程资料：该工程楼层平台采用压型钢板组合楼板，计算跨度m l 4=，剖面构造如图1所示。
压型钢板的型号为YX76-305-915，钢号Q345，板厚度mm t 5.1=，每米宽度的截面面积m mm A S /20492=（重量0.152/m kN ），截面惯性矩m mm I S /1045.20044×=。
顺肋两跨连续板，压型钢板上浇筑mm 89厚C35混凝土。
图1组合楼板剖面1施工阶段压型钢板混凝土组合板计算1.1荷载计算取m b 0.1=作为计算单元（1）施工荷载施工荷载标准值m kN p k /0.10.10.1=×=施工荷载设计值m kN p /4.10.14.1=×=（2）混凝土和压型钢板自重混凝土取平均厚度为mm 127混凝土和压型钢板自重标准值mkN m m kN m kN m k /325.30.1)/15.0/25127.0(g 23=×+×=混凝土和压型钢板自重设计值mkN m kN g /0.4/325.32.1=×=（3）施工阶段总荷载mkN m kN m kN g p q kk k /325.4/325.3/0.1=+=+=1.2内力计算跨中最大正弯矩为mkN mkN l g p M ⋅=⋅×+×=+=+05.60.4)0.44.1(07.0)(07.022max 支座处最大负弯矩为m kN mkN l g p M ⋅=⋅×+×=+=−8.100.4)0.44.1(125.0)(125.022max 故mkN M M ⋅==−8.10max max 支座处最大剪力kNkNl g p V 5.130.4)0.44.1(625.0)(625.0max =×+×=+=1.3压型钢板承载力计算压型钢板受压翼缘的计算宽度etbmm mm mm t b et 105755.15050≤=×=×=，按有效截面计算几何特征。
压型钢板组合楼板计算与构造设计方法
一、计算方法：
1.构造计算：
楼板面积计算：根据楼层平面图，计算楼板的面积。
板材数量计算：根据楼板面积和单个板材的面积，计算需要的板材数量。
板材间距计算：根据楼板的跨度和板材的受力性能，计算板材的间距。
横向板材数量计算：根据楼板的跨度和板材的受力性能，计算横向板
材的数量。
2.受力计算：
弯曲受力计算：根据楼板的跨度和受力情况，计算板材的弯曲受力和
弯矩。
剪力计算：根据楼板的跨度和受力情况，计算板材的剪力和剪力强度。
挠度计算：根据楼板的跨度和受力情况，计算板材的挠度和挠度限值。
二、构造方法：
1.板材的安装：首先将压型钢板依次布置在楼板的预留槽中，确保板
材的位置准确。
然后使用机械设备将板材压入槽中，并通过螺栓或焊接等
方式将板材固定。
2.混凝土灌浆：在板材安装完成后，将混凝土预先浇筑到板材顶部，然后使用振动器进行振动，保证混凝土的密实性和平整度。
待混凝土凝固后，可进行下一步操作。
3.连接件的安装：在混凝土灌浆完全凝固后，安装楼板的连接件，如横向连接件和纵向连接件。
连接件的安装应符合设计要求，并采用螺栓或焊接等方式进行固定。
总结：
压型钢板组合楼板的计算与构造是一项复杂而重要的工程，需要合理的计算方法和精确的施工操作。
在计算过程中，应考虑楼板的受力情况和构造要求；在构造过程中，应按照设计要求进行板材安装、混凝土灌浆和连接件的安装。
通过科学的计算和合理的构造方法，可以确保压型钢板组合楼板的结构安全和施工质量，为建筑工程提供可靠的支撑。
压型钢板混凝土组合楼承板计算实例压型钢板混凝土组合楼承板是一种常用于建筑结构中的板式材料，由压型钢板和混凝土构成。
压型钢板作为面板提供了强度和刚度，而混凝土则增加了板的承载能力和稳定性。
下面将通过一个计算实例来说明如何进行压型钢板混凝土组合楼承板的设计和计算。
实例：我们需要设计一种压型钢板混凝土组合楼承板，用于一个三层建筑的楼板。
楼板的跨度为6m，楼板的设计荷载如下：-楼板自重：2.5kN/m²-活荷载：2.0kN/m²-分布荷载：1.0kN/m²首先，我们需要计算楼板的荷载。
楼板的设计荷载为活荷载和分布荷载的总和，即设计荷载=活荷载+分布荷载=2.0kN/m²+1.0kN/m²=3.0kN/m²。
接下来，我们需要根据楼板的跨度和荷载来确定楼板的尺寸和截面形状。
根据经验公式，我们可以选择一种合适的楼板截面形状，例如矩形截面或T形截面。
在本例中，我们选择使用T形截面的压型钢板混凝土组合楼承板。
然后，我们需要计算楼板的受力情况。
楼板在跨度方向上主要受到弯矩和剪力的作用。
根据结构力学理论，我们可以计算得到楼板的弯矩和剪力分布。
在本例中，我们可以使用楼板弯矩和剪力图来计算。
接着，我们根据楼板受力情况来确定楼板的截面尺寸。
根据压型钢板混凝土组合楼承板的设计原则，楼板的钢板面板和混凝土厚度需要满足弯矩和剪力的要求。
我们可以使用弯矩和剪力公式来计算得到合适的截面尺寸。
最后，我们还需要对楼板进行校核，确保楼板满足设计要求。
校核的内容包括楼板强度、刚度、振动等方面的要求。
根据校核结果，我们可以对楼板进行必要的调整和优化。
总结：压型钢板混凝土组合楼承板的设计和计算主要涉及荷载计算、截面形状选择、弯矩和剪力计算、截面尺寸确定和楼板校核等方面。
通过合理的设计和计算，可以确保楼板的承载能力和稳定性，满足建筑结构的要求。
压型钢板混凝土组合楼承板计算实例计算书：压型钢板混凝土楼承组合板工程资料：本工程采用压型钢板组合楼板，跨度为4米，压型钢板型号为YX76-305-915，钢号为Q345，板厚度为1.5毫米，每米宽度的截面面积为2049平方毫米/米（重量为0.15千牛/平方米），截面惯性矩为200.45乘以10的4次方平方毫米/米。
顺肋两跨连续板，压型钢板上浇筑89毫米厚的C35混凝土。
1.1荷载计算：取1米作为计算单元，施工荷载标准值为1千牛/米，设计值为1.4千牛/米；混凝土和压型钢板自重标准值为3.325千牛/米，设计值为4.0千牛/米。
施工阶段总荷载为4.325千牛/米。
1.2内力计算：跨中最大正弯矩为6.05千牛·米，支座处最大负弯矩为10.8千牛·米，最大剪力为13.5千牛。
1.3压型钢板承载力计算：压型钢板受压翼缘的计算宽度为75毫米，经计算得到承载力设计值为10.988千牛·米/米，满足施工阶段的要求。
1.4压型钢板跨中挠度计算：计算得到挠度为13.97毫米，小于22.22毫米，满足施工阶段的使用要求。
正常使用极限计算假设波宽为305mm，混凝土弹性模量Ec为3.15×104N/mm2，钢板弹性模量E为2.06×105N/mm2，计算α值为6.54.1.荷载标准组合效应下挠度计算根据图2.5换算截面，混凝土截面宽度为305mm，根据公式b=305/α，肋宽为46.64mm，形心轴距离钢板底部的距离为23.32mm。
根据公式计算板的挠度，得到y=90.8mm。
在一个波宽范围内，组合板换算截面的惯性矩为1982.1×104mm4，每米板宽的惯性矩为6498.7×104mm4.根据公式计算荷载标准组合效应下楼层板的挠度为0.56mm，小于要求的11.11mm，因此满足要求。
2.荷载准永久组合效应下挠度计算荷载值为qk=gk+0.4×pk=3.615kN/m+0.4×2kN/m=4.415kN/m。
压型钢板组合楼板技术参数及施工安装一、技术参数1. 压型钢板：压型钢板是由冷轧卷钢经过弯曲和沉积而成的，具有较高的强度和刚度，常用的厚度为0.8-1.2mm。
压型钢板的型号和尺寸要根据楼板设计要求进行选择。
2.独立梁：独立梁是用来承担楼板荷载的主要承力构件，一般采用钢筋混凝土独立梁。
独立梁的截面积和高度要根据楼板设计要求进行确定。
3.钢筋：压型钢板组合楼板需要在压型钢板内部预制钢筋，用于增加楼板的强度和刚度。
钢筋的型号、数量和布置要根据楼板设计要求进行确定。
4.砼：砼用于填充压型钢板内部的空隙，增加楼板的强度和刚度。
砼的配合比和强度等级要根据楼板设计要求进行确定。
5.防火涂料：为了提高楼板的防火性能，可以在压型钢板表面涂刷防火涂料。
防火涂料的种类和厚度要根据楼板设计要求和建筑设计规范进行选择。
二、施工安装1.准备工作：施工前需要准备好所需的施工材料和施工机械设备，并做好安全措施，确保施工安全。
2.独立梁施工：首先进行独立梁的施工，包括模板搭设、钢筋绑扎和砼浇筑等工序。
独立梁的尺寸和位置要根据楼板设计要求进行精确施工。
3.压型钢板安装：将预制好的压型钢板按照楼板设计要求进行布置和调整，采用螺栓、焊接等方式进行连接。
连接点的位置和数量要根据楼板设计要求进行确定。
4.钢筋预制：在压型钢板内部预制钢筋，根据楼板设计要求进行布置。
钢筋的截面积和数量要根据楼板设计要求进行确定。
5.砼浇筑：将预制好的砼按照楼板设计要求进行浇筑，填满压型钢板内部的空隙。
砼的配合比和浇筑工艺要根据楼板设计要求进行确定。
6.防火涂料施工：待砼凝固后，可以在压型钢板表面涂刷防火涂料，提高楼板的防火性能。
防火涂料的种类和施工厚度要根据楼板设计要求和建筑设计规范进行选择。
7.楼板验收：楼板施工完成后，进行验收，检查楼板各项技术参数是否符合设计要求，以及施工质量是否达到相关标准要求。
通过以上施工流程，可以完成压型钢板组合楼板的施工安装。
压型钢板组合楼板具有强度和刚度高、节省混凝土用量、施工周期短等优点，因此在现代建筑中得到了广泛应用。
压型钢板组合楼板1.定义组合楼板由压型钢板、混凝土板通过抗剪连接措施共同作用形成。
2.组合楼板的优点1）压型钢板可作为浇灌混凝土的模板，节省了大量木模板及支撑；2）压型钢板非常轻便，堆放、运输及安装都非常方便；3）使用阶段，压型钢板可代替受拉钢筋，减少钢筋的制作与安装工作。
4）刚度较大，省去许多受拉区混凝土，节省混凝土用量，减轻结构自重；5）有利于各种管线的布置、装修方便；6）与木模板相比，施工时减小了火灾发生的可能性；7）压型钢板也可以起到支撑钢梁侧向稳定的作用。
3.组合楼板的发展二十世纪30-50年代早在三十年代，人们就认识到压型钢板与混凝土楼板组合结构具有省时、节力、经济效益好的优点，到50年代，第一代压型钢板在市场上出现。
二十世纪60年代一70年代六十年代前后，欧美、日本等国多层和高层建筑的大量兴起，开始使用压型钢板作为楼板的永久性模板和施工平台，随后人们很自然的想到在压型钢板表面做些凹凸不平的齿槽，使它和混凝土粘结成一个整体共同受力，此时压型钢板可以代替或节省楼板的受力钢筋，其优越性很大。
二十世纪80年代一现在组合板的试验和理论有了新进展，特别是在高层建筑中，广泛地采用了压型钢板组合楼板。
日本、美国、欧洲一些国家相应的制定了相关规程。
我国对组合楼板的研究和应用是在20世纪80年代以后，与国外相比起步较晚，主要是由于当时我国钢材产量较低，薄卷材尤为紧缺，成型的压型钢板和连接件等配套技术未得到开发。
近年来由于新技术的引进，组合楼板技术在我国已较为成熟。
4常用的压型钢板的截面形式给出了几种实际工程中采用的压型钢板，通过图片使学生对压型钢板有感性的认识，图中所示设置凹槽的压型钢板，设置凹槽后可明显提高钢板和混凝土板的组合作用。
§ 2.2组合楼板的材料及受力特性分析组合板：由压型钢板和混凝土板两部分组成；压型钢板按其在组合板中的作用可以分为三类：（一）以压型钢板作为组合板的主要承重构件，混凝土只是作为楼板的面层以形成平整的表面及起到分布荷载的作用；（二）压型钢板作为浇筑混凝土的永久性模板，并作为施工时的操作平台；（三）考虑组合作用的压型钢板组合楼板，这种结构构件在工程中最为广泛应用。

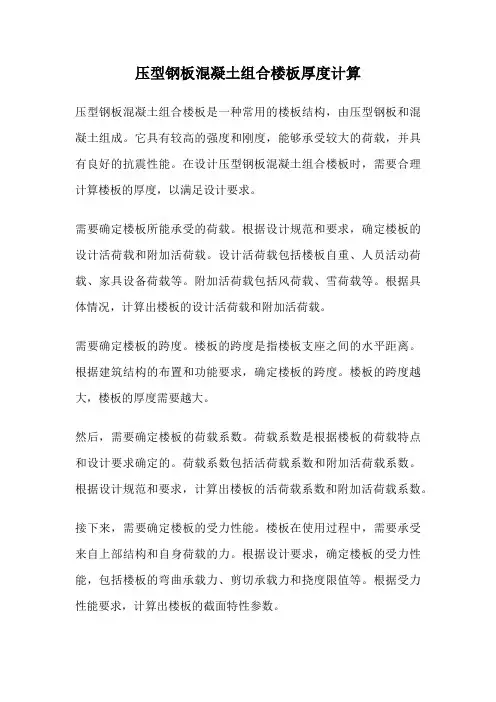

压型钢板混凝土组合楼板厚度计算压型钢板混凝土组合楼板是一种常用的楼板结构，由压型钢板和混凝土组成。
它具有较高的强度和刚度，能够承受较大的荷载，并具有良好的抗震性能。
在设计压型钢板混凝土组合楼板时，需要合理计算楼板的厚度，以满足设计要求。
需要确定楼板所能承受的荷载。
根据设计规范和要求，确定楼板的设计活荷载和附加活荷载。
设计活荷载包括楼板自重、人员活动荷载、家具设备荷载等。
附加活荷载包括风荷载、雪荷载等。
根据具体情况，计算出楼板的设计活荷载和附加活荷载。
需要确定楼板的跨度。
楼板的跨度是指楼板支座之间的水平距离。
根据建筑结构的布置和功能要求，确定楼板的跨度。
楼板的跨度越大，楼板的厚度需要越大。
然后，需要确定楼板的荷载系数。
荷载系数是根据楼板的荷载特点和设计要求确定的。
荷载系数包括活荷载系数和附加活荷载系数。
根据设计规范和要求，计算出楼板的活荷载系数和附加活荷载系数。
接下来，需要确定楼板的受力性能。
楼板在使用过程中，需要承受来自上部结构和自身荷载的力。
根据设计要求，确定楼板的受力性能，包括楼板的弯曲承载力、剪切承载力和挠度限值等。
根据受力性能要求，计算出楼板的截面特性参数。
根据楼板的跨度、荷载系数和受力性能要求，计算出楼板的厚度。
楼板的厚度需要满足弯曲承载力、剪切承载力和挠度限值的要求。
根据设计规范和公式，计算出楼板的厚度。
在计算楼板厚度时，需要注意以下几点。
首先，楼板的厚度应满足结构安全和使用性能要求。
其次，楼板的厚度应尽量减小，以降低材料消耗和减轻自重。
最后，楼板的厚度应考虑施工工艺和可行性，以便实际施工操作。
压型钢板混凝土组合楼板厚度的计算是一个复杂的过程，需要考虑多个因素和要求。
通过合理计算楼板的厚度，可以确保楼板结构的安全可靠，满足设计要求。
同时，也可以减少材料消耗和施工成本，提高工程经济效益。
在实际设计和施工中，应根据具体情况和要求，进行详细计算和分析，确保楼板的厚度满足设计要求。
压型钢板组合楼板设计计算表格_xls一、构件编号：二、示意图：三、基本资料：1、设计依据《建筑结构荷载规范》GB 50009－2012《混凝土结构设计规范》GB 50010－2010《钢结构设计规范》GB 50017－2003《组合楼板设计与施工规范》CECS273-2010《钢-混凝土组合楼盖结构设计与施工规程》YB 9238-922、几何参数板顺肋方向的跨度：Lx=2.7 m 板垂直于肋方向的跨度：Ly=7.8 m 压型钢板顶面上砼厚度：hc=50 mm 楼板面层厚度：ha=20 mm3、材料信息压型钢板材料：压型钢板强度设计值：f=N/mm 2混凝土强度等级：混凝土抗压强度：fc=N/mm 2Ec=N/mm 2混凝土抗压强度：ft=N/mm 2钢筋强度等级：钢筋强度设计值:fy=N/mm 2保护层厚度：c= 15mm4、压型钢板及钢筋截面信息压型钢板型号：YX70-200-600-1.0压型钢板面积:Ap=1666.67 mm2/m形心至上边缘的距离为：3.68 mm 截面惯性矩：Is=100.64板下部钢筋面积：As =mm 2板上部钢筋面积：As =mm 25、荷载信息面层及吊顶荷载：1.5kN/mm2楼面活荷载：4kN/mm2施工荷载：1.5kN/mm2四、计算过程：1、施工阶段验算荷载设计值 Q=1.2g+1.4q=kN/m2计算跨度 L= Lx=m压型钢板-混凝土组合楼盖设计03935.232.7C2511.928000 1.27HRB335300工程名称：日期：B-1Q2352054cm m跨中截面弯矩 M=QL2/8=kNm < p="">满足承载力要求连续板支座处 M=QL2/12=kNm跨中挠度f=M·L2/10EI=mm <="" 满足<="">2、组合板使用阶段设计<1>承载力验算计算宽度取1m荷载设计值Q=max{1.2g+1.4q;1.35g+1.0q}=kN/m2跨中截面弯矩M=QLx2/10= 10.11×2.72/10=kNm 支座截面弯矩M=QLx2/12= 10.11×2.72/12=kNm 支座截面剪力V=QLx/2= 10.11×2.7/2=kNξb=β1/(1+f/E ε)= 0.8/(1+205/(190000×0.0033))=对于跨中截面：x=(Aa·f+As·fy)/(fc·b)=(1666.7×205+0×300)/(11.9×1000)=mm <ξb·ho=mm，且< hc= 50 mm 取x=mmMu= fc·b·x(ho-x/2)=kNm > M= 7.37kNm 满足抗弯要求对于支座截面：bmin= 50×1000/200=mmx=As·fy/(fc·b)= (393×300)/(11.9×250)=mm<ξb·ho=mmMu= As·fy(ho-x/2)=kNm > M= 6.14kNm 满足抗弯要求Vu=0.7ft·bmin·ho=kN > M= 13.64kNm 满足抗剪要求<2>挠度验算不应大于L/200α=Es/Ec=ycc=mm ycs=mmIu=ρs=ycc=mmIc=Ieq=B=0.5EcIeq=kNm 2荷载准永久值 Q=g+0.5q=kN/m2挠度f= M·Lx2/10B=mm < Lx/200= 13.5mm 满足要求3、局部荷载下承载力验算局部荷载的有效工作宽度be=bw+0.5Lx=mm 有效宽度范围内荷载设计值 Q=kN/m2有效宽度跨中弯矩 M= QLx2/8=kNm 有效高度ho=mm受压区高度x=mm <ξb·ho=mm所需钢筋面积 As=mm2< 0 无需另外配置钢筋17.215.783.217.750.2-435.88209.69541.81335.95.762.8616906.7951.33210874.00.0233.523.525039.650.27.4718.5 6.1413.640.602928.750.228.7 3.18 6.213.761310.117.374.77 5.614cm 4cm 4cm<>。
压型钢板组合楼板计算
计算压型钢板组合楼板的首要任务是确定钢板和混凝土的受力状态。
钢板的受力主要包括承受楼板荷载和承受横向剪力两部分。
楼板荷载由建
筑设计师根据楼板用途和使用要求计算得出。
横向剪力是指楼板在受力过
程中产生的纵向剪力，它是由荷载和地震力引起的，通过将楼板分为若干
梁和板单元，然后根据力学原理计算每个单元的受力状况，最终得出楼板
整体的横向剪力。
根据钢板的受力状态，可以计算出钢板的抗弯承载力。
压型钢板组合
楼板的截面形状一般为矩形或梯形，根据其截面形状和受力情况可以采用
弯矩法进行计算。
将楼板分为若干截面，根据力学原理和材料力学性能计
算每个截面的抗弯承载力，最终得出楼板整体的抗弯承载力。
钢板和混凝土的结合性能也是压型钢板组合楼板计算的重要考虑因素。
钢板和混凝土之间需要有一定的粘结力，才能保证楼板的整体受力性能。
计算时需要考虑混凝土的粘结强度、钢板的抗滑强度等参数，以及受到环
境湿度、温度等因素的影响。
除了受力计算，还需要对压型钢板组合楼板的其他方面进行设计。
例如，需要根据不同楼层的使用要求确定板厚、横梁间距、板边齿槽的尺寸
等参数。
此外，还需要进行楼板的连接设计，确保楼板之间的连接牢固可靠。
在楼板施工过程中，还需要进行现场监测和质量验收，以确保楼板符
合设计要求。
总之，压型钢板组合楼板的计算涉及到多个方面，包括受力计算、材
料性能计算、结合性能计算等。
在进行计算时，需要充分考虑各种因素，
确保楼板结构的安全可靠。
压型钢板混凝土楼承组合板计算书工程资料：该工程楼层平台采用压型钢板组合楼板，计算跨度l= 4m，剖面构造如图1所示。
压型钢板的型号为YX76-305-915，钢号Q345，板厚度t = 1.5mm，每米宽度的截面面积A = 2049mm2 /m（重量0.15 kN/m2），截面惯性矩I = 200.45x104mm4 /m。
顺肋两跨连续板，压型钢板上浇S筑89mm厚C35混凝土。
图1组合楼板剖面1施工阶段压型钢板混凝土组合板计算1.1荷载计算取b = 1.0m作为计算单元(1)施工荷载施工荷载标准值P k = 1.0 x 1.0 = WkN / m施工荷载设计值P = 1.4 x 1.0 = 1.4kN / m(2)混凝土和压型钢板自重混凝土取平均厚度为127mm混凝土和压型钢板自重标准值g = (0.127m x 25kN / m 3 + 0.15kN / m 2) x 1.0mk = 3.325kN / m混凝土和压型钢板自重设计值g = 1.2 x 3.325kN / m = 4.0kN / m(3)施工阶段总荷载Q k = P*+g kk = 1.0kN / m + 3.325kN / m=4.325kN / m1.2内力计算跨中最大正弯矩为M + = 0.07( p + g)l2 = 0.07 x (1.4 + 4.0) x 4.02 kN - mmaX= 6.05kN - m支座处最大负弯矩为M - = 0.125( p + g )l 2 = 0.125 x (1.4 + 4.0) x 4.02 kN - mmaX= 10.8kN - m故M = M - | = 10.8kN - m支座处最大剪力V = 0.625( p + g )l = 0.625 x (1.4 + 4.0) x 4.0kN maX= 13.5kN 1.3压型钢板承载力计算压型钢板受压翼缘的计算宽度betb = 50 x t = 50 x 1.5mm = 75mm < 105mm ,按有效截面计算几何特征。
压型钢板混凝土组合楼板厚度计算1.荷载计算：首先需要了解楼板的设计荷载，包括活荷载和恒荷载。
活荷载是指楼板在使用过程中所承受的临时荷载，例如人员和家具的负荷；恒荷载是指楼板在使用过程中始终存在的常驻荷载，例如楼板自重和建筑物各部分的附加重量。
根据楼板的设计荷载，可以计算出楼板的最大弯矩和剪力。
2.弯矩和剪力计算：楼板的厚度与弯矩和剪力有关。
弯矩是由外力作用在楼板上产生的弯曲效应，而剪力是由外力作用在楼板上产生的剪切效应。
通过计算楼板的最大弯矩和剪力，可以确定楼板的厚度。
3.钢板截面形状和尺寸：压型钢板的截面形状和尺寸对楼板的承载能力起到了重要的影响。
常见的压型钢板形状有H型、U型和C型等。
不同形状的钢板对楼板的承载能力有一定的影响，因此需要选择合适的压型钢板截面形状和尺寸。
4.混凝土强度：混凝土的强度是楼板设计中一个重要的参数，决定了混凝土的抗弯承载能力和抗剪承载能力。
设计时需根据楼板的使用要求和结构设计标准，选择合适的混凝土等级。
基于以上考虑因素，可以采用以下步骤进行压型钢板混凝土组合楼板的厚度计算：1.根据设计荷载计算楼板的最大弯矩和剪力。
可以采用传统的等效弯矩法或者更精确的有限元分析方法进行计算。
2.选择合适的压型钢板截面形状和尺寸。
根据楼板的设计荷载和最大弯矩，参考压型钢板的承载力表，选择适当的压型钢板形状和尺寸。
3.根据选定的压型钢板截面形状和尺寸，计算楼板的厚度。
可以采用经验公式或者有限元分析进行计算。
根据混凝土的强度和楼板的设计荷载，确保楼板的抗弯和抗剪能力满足结构设计要求。
4.进行楼板的验算和优化设计。
根据设计要求，对计算出的楼板厚度进行验算，如果不满足要求，可以进行适当的优化设计。
总之，压型钢板混凝土组合楼板厚度计算是一个综合考虑荷载、弯矩、剪力、钢板形状和尺寸等因素的过程。
在设计中需要合理选择材料和采用合适的计算方法，确保楼板的承载能力和抗震性能达到要求。
压型钢板组合楼板计算压型钢板组合楼板是一种常见的楼板结构，其特点是使用压型钢板作为主梁和剪力墙，起到受力的作用，通过搭设预制混凝土楼板，形成一个整体的结构体系。
压型钢板具备强度高、刚度好、重量轻、施工方便等优点，因此得到了广泛的应用。
1.确定设计载荷：根据楼板用途和设计要求，确定设计荷载，包括活荷载、楼板自重、楼板间墙重等。
活荷载根据不同的楼层用途和使用情况确定，自重可以根据预制混凝土楼板的材料和厚度进行估算，楼板间墙重可以根据楼板间墙的类型和布置情况进行估算。
2.确定支撑条件和布置方式：根据楼板的几何形状和支撑条件，确定楼板的支撑布置形式。
常见的支撑形式有悬挑式、全埋式和嵌板式等。
根据不同的支撑方式，计算支撑反力和支撑点的位置。
3.计算主梁和剪力墙的截面尺寸：根据楼板的布置和受力条件，确定主梁和剪力墙的截面尺寸。
可以采用有限元软件进行模型建立和计算分析，也可以采用手算的方式进行近似计算。
主梁和剪力墙的尺寸应满足强度和刚度的要求。
4.进行楼板的弯矩计算：根据楼板的几何形状和荷载分布，计算楼板的弯矩分布。
可以采用等效梁法计算楼板的弯矩，也可以采用有限元方法进行详细的计算。
在计算过程中需要考虑楼板的支承刚度和剪力墙的刚度对楼板弯矩的影响。
5.验算主梁和剪力墙的强度和刚度：根据计算得到的楼板弯矩，对主梁和剪力墙进行强度和刚度验算。
强度验算应满足强度极限状态下的要求，刚度验算应满足刚度极限状态下的要求。
6.优化设计：根据验算结果，进行结构优化设计。
可以调整主梁和剪力墙的截面尺寸，使其既满足强度和刚度的要求，又尽可能减小材料使用量。
7.编制施工图和计算书：根据设计要求，编制详细的施工图和计算书，包括主梁和剪力墙的截面尺寸、楼板的荷载分布和弯矩计算、支撑点的位置等。
压型钢板组合楼板的计算设计工作是一项复杂的工程，需要结构工程师进行详细的计算和分析。
在实际施工中，还需要严格按照设计要求进行施工，并进行监测和验收。
压型钢板组合楼板技术参数及施工安装(总3页)-CAL-FENGHAL-(YICAI)-Company One 1■CAL■本页仅作为文档封面，使用请直接删除构造要求1.压型钢板组合板中采用的压型钢板净厚度不小于0.75mm,最好控制在1.0mm以上。
为便于浇筑混凝土，要求压型钢板平均槽宽不小于50mm,当在槽内设置圆柱头焊钉时，压型钢板总高度（包括压痕在内）不应超过80mm。
组合楼板中压型钢板外表面应有保护层以防御施工和使用过程中大气的侵蚀。
2.配筋要求以下情况组合板内应配置钢筋：1）连续板或悬臂板的负弯矩区应配置纵向受力钢筋；2）在较大集中荷载区段和开洞周圉应配置附加钢筋；3）当防火等级较高时，可配置附加纵向受力钢筋；4）为提高组合板的组合作用，光面开口压型钢板，应在剪跨区（均布荷载在板两端L/4范围内）布置直径为6mm间距150至300mm的横向钢筋，纵肋翼缘板上焊缝长度不小于50mm。
5）组合板应设置分布钢筋网，分布钢筋两个方向的配劲率不宜少于0.002。
3.混凝土板裂缝宽度连续组合板负弯矩的开裂宽度，室内正常环境下不应超过0.3 mm,室内高温度环境或露天时不应超过0. 2mmo连续组合板按简支板设计时，支座区的负钢筋断面不应小于混凝土截面的0.2%；抗裂钢筋的长度从支承边缘起，每边长度不应小于跨度的1/4,且每米不应小于5根。
4.组合板厚度组合板总厚度h不应小于90mm,压型钢板翼缘以上混凝土好度厶不应小于50mm。
支撑于混凝土或砌体上时，支撑长度分别为100mm和75mm；支撑于钢梁上连续板或搭接板，最小支撑长度为73mm。
图2. 4.2组合板厚度构造要求3. 6楼承板安装楼承板厚0. 9mm,宽688mm,波高76mm。
本丄:程楼承板与钢筋混凝土结构共同作用，系复合结构，栓钉穿透楼承板，与钢梁熔透焊接。
楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊，楼承板间用专用夹紧钳咬合压孔连接，堵头用专用镀锌堵头板与压型钢板及钢梁点焊。
组合楼板方案计算书计算：复核：审核：日期：2015年11月中铁四局集团二Ｏ一五年十一月十一日目录1计算说明 (1)2计算依据 (1)3跨度3m的组合楼板 (1)3.1验算条件 (1)3.2计算荷载 (1)3.3施工阶段内力验算 (2)3.4强度验算 (3)3.5挠度验算 (5)4跨度3.4m的组合楼板 (5)4.1验算条件 (5)4.2计算荷载、 (6)4.3施工阶段内力验算 (6)4.4强度验算 (7)4.5挠度验算 (9)5结论 (9)组合楼板方案计算书1计算说明本工程楼板最大跨度为3.4米，计算时按照3.0m与3.4mi两种跨度进行计算，施工阶段施工荷载标准值按照1.5kN/m2进行计算，楼板厚度为120mm。
设计采用YXB-51-155-620压型钢板与混凝土组合楼板的方案，本计算书为验算该方案能否满足施工阶段的要求。
2计算依据本工程计算时主要参照以下规范、图纸：1、深圳地铁汇通大厦结构设计图纸2、《钢结构设计规范》（GB50017-2003）3、《建筑结构荷载规范》（GB50009-2012）4、《组合楼板设计与施工规范》（CECS 273-2010）5、《钢与混凝土组合楼板》（05SG522）3跨度3m的组合楼板3.1验算条件本工程按照简支梁与连续梁两种情况进行计算，梁间距 3.0m，楼板厚度120mm，施工荷载1.5kN/m2，压型钢板型号为YXB-51-155-620，压型钢板材质为Q345B级钢，压型钢板抗拉强度设计值为300f Mpa=。
3.2计算荷载恒荷载：压型钢板及钢筋自重（每平方米）：10.230.150.38kN/mg=+=楼板自重：20.122525 1.0=3.0kN/mg b h=⨯⨯=⨯⨯施工荷载：11.5 1.5 1.0=1kN/m.5p b=⨯=⨯荷载标准值：0.38 3.0+1.5=4.88kN/mBg=+荷载基本值：()0.38 1.2 3.0 1.4+1.5 1.4=k 0.9 6.08N/m J g =⨯⨯⨯⨯+ YXB-51-155-620压型钢板剖面图如下图1所示：图1-压型钢板剖面图3.3施工阶段内力验算简支状态当压型钢板按照单跨简支布置时计算模型简化为简支梁进行计算，计算模型如下图2所示：图2-压型钢板计算简图-简支状态查《建筑结构静定计算手册得》： 最大跨中弯矩：M 中=6.84kN.m 最大支座反力：R=9.12kN 三跨连续状态当压型钢板按照3跨或以上连续布置时简化为三跨连续梁进行计算，计算模型如下图3所示：图2-压型钢板计算简图-3跨连续状态表1-三跨等跨跨内计算系数荷载图跨内最大弯矩 支座弯矩剪力M1M2MB MC V A (),B l r V (),C l r V VD0. 08 0. 025 -0.1 -0.1 0.4 0. 6 -0.5-0.5 0.6-0.4最大跨中弯矩：M 中= 4.38kN.m最大支座负弯矩：M 支=5.47kN.m 边支座最大支座反力：R=7.3kN 中间支座反力：20.06kN 最大剪力：10.94kN本工程压型钢板截面特性如下表-2所示：表-2 YXB-51-155-620截面特性表本工程选用压型钢板厚度为1.5mm 3.4强度验算简支状态：施工阶段压型钢板的弯曲应力按照下式进行计算：66.891023430029460M MPa f Mpa W σ⨯===<= 满足要求 压型钢板腹板剪切应力按照下式计算：9.121000855010.13256.51250 1.550/1.5cr V Mpa MPa A ττ⨯===<==⨯⨯ 满足要求 支座局部承压验算：20.02/ 2.4(/90)w c R at fE l t θ⎡⎤=+⎣⎦220.06 1.5300206000(0.50.0210/1.2) 2.4(90/90)3277w w R R N⎡⎤=⨯⨯⨯⨯+⎣⎦=单个腹板受到的支座反力为：912076012w R N R ==< 满足要求 同时承受弯矩M 和支座反力R 的截面应符合下列公式：001300u M M ==< 满足要求 7600.2313277w R R ==< 满足要求75300.23 1.252078u w M R M R +==+< 满足要求 同时承受弯矩M 和剪力的截面：2222760()()0.78()0.61 1.01.550256.5u u M V M V +=+=<⨯⨯ 满足要求 3跨连续状态：施工阶段压型钢板的弯曲应力按照下式进行计算：65.471018630029460M MPa f Mpa W σ⨯===<= 满足要求压型钢板腹板剪切应力按照下式计算：10.941000855012.2256.51250 1.550/1.5cr V Mpa MPa A ττ⨯===<==⨯⨯ 满足要求 边支座局部承压验算：22.4(/90)w R at θ⎡⎤=+⎣⎦220.06 1.5(0.5 2.4(90/90)3277w w R R N⎡⎤=⨯⨯+⎣⎦=单个腹板受到的支座反力为：7.3100060812w R N R ⨯==< 满足要求 中间支座局部承压验算：22.4(/90)w R at θ⎡⎤=+⎣⎦220.2 1.5(0.5 2.4(90/90)10924w w R R N⎡⎤=⨯⨯+⎣⎦=单个腹板受到的支座反力为：20.061000167112w R N R ⨯==< 满足要求同时承受弯矩M 和支座反力R 的截面（取中间支座进行验算）应符合下列公式：1860.621300u M M ==< 满足要求16710.1116924w R R ==< 满足要求 7530.620.10.72 1.252078u w M R M R +==+=< 满足要求 同时承受弯矩M 和剪力的截面（取中间支座）：2222912()()0.62()0.43 1.01.550256.5u u M V M V +=+=<⨯⨯ 满足要求 综上计算可知：压型钢板强度在简支状态下满足要求；压型钢板强度在三跨连续状态强度满足要求。
3.5挠度验算施工阶段压型钢板最大挠度按照简支梁进行计算：4455384 4.883020600010002438453000ql mm EI ⨯⨯∆===⨯⨯ 不满足要求当压型钢板的简支跨度为2.6m 时，跨中最大挠度为：445538420600010530004.882600260013.414.4384180ql mm mm EI ⨯⨯∆===<=⨯⨯ 满足要求施工阶段压型钢板最大挠度按照3跨连续梁梁进行计算：444.823000.6670.6672060001050123010010000ql mm EI ⨯⨯∆==⨯=⨯ 满足要求挠度限制为3016.718108000l mm == 施工阶段荷载标准组合作用下压型钢板按照简支布置时跨度为3.0m 的组合楼板挠度超出限值，无法满足施工要求，当简支跨度小于2.6m 时，压型钢板挠度方能满足施工阶段的挠度要求；当按3跨连续布置时，挠度满足要求。
4跨度3.4m 的组合楼板4.1验算条件本工程按照简支梁与连续梁两种情况进行计算，梁间距 3.4m ，楼板厚度120mm ，施工荷载1.5kN/m2，压型钢板型号为YXB-51-155-620，压型钢板材质为Q345B 级钢，压型钢板抗拉强度设计值为300f Mpa =。
4.2计算荷载、与小于3.0m跨度楼板一致4.3施工阶段内力验算简支状态当压型钢板按照单跨简支布置时计算模型简化为简支梁进行计算，计算模型如下图3所示：图3-压型钢板计算简图-简支状态查《建筑结构静定计算手册得》：最大跨中弯矩：M中=8.8kN.m最大支座反力：R=10.34kN三跨连续状态当压型钢板按照3跨或以上连续布置时简化为三跨连续梁进行计算，计算模型如下图5所示：图5-压型钢板计算简图-简支状态-三跨连续表3-三跨等跨跨内计算系数荷载图跨内最大弯矩支座弯矩剪力M1 M2 MB MC V A (),B l rV(),C l rV VD 0. 08 0. 025 -0.1 -0.1 0.40. 6-0.5-0.50.6-0.4最大跨中弯矩：M中= 5.62kN.m 最大支座负弯矩：M支=7.03kN.m 边支座最大支座反力：R=8.3kN 中间支座反力：22.74kN最大剪力：12.4kN4.4强度验算简支状态：施工阶段压型钢板的弯曲应力按照下式进行计算：68.81029830029460M MPa f Mpa W σ⨯===<= 满足要求 压型钢板腹板剪切应力按照下式计算：10.341000855011.5256.51250 1.550/1.5cr V Mpa MPa A ττ⨯===<==⨯⨯ 满足要求 支座局部承压验算：22.4(/90)w R at θ⎡⎤=+⎣⎦220.06 1.5(0.5 2.4(90/90)3277w w R R N⎡⎤=⨯⨯+⎣⎦=单个腹板受到的支座反力为：103486212w R N R ==< 满足要求 同时承受弯矩M 和支座反力R 的截面应符合下列公式：001300u M M ==< 满足要求 8620.2613277w R R ==< 满足要求 75300.260.262078u w M R M R +==+< 满足要求 同时承受弯矩M 和剪力的截面：2222862()()0.99()0.98 1.01.550256.5u u M V M V +=+=<⨯⨯ 满足要求 3跨连续状态：施工阶段压型钢板的弯曲应力按照下式进行计算：67.031023930029460M MPa f Mpa W σ⨯===<= 满足要求压型钢板腹板剪切应力按照下式计算：12.41000855013.8256.51250 1.550/1.5cr V Mpa MPa A ττ⨯===<==⨯⨯ 满足要求 边支座局部承压验算：22.4(/90)w R at θ⎡⎤=+⎣⎦220.06 1.5(0.5 2.4(90/90)3277w w R R N⎡⎤=⨯⨯+⎣⎦=单个腹板受到的支座反力为：8.3100069212w R N R ⨯==< 满足要求 中间支座局部承压验算：22.4(/90)w R at θ⎡⎤=+⎣⎦220.2 1.5(0.5 2.4(90/90)10924w w R R N⎡⎤=⨯⨯+⎣⎦=单个腹板受到的支座反力为：22.741000189512w R N R ⨯==< 满足要求同时承受弯矩M 和支座反力R 的截面（取中间支座进行验算）应符合下列公式：2390.801300u M M ==< 满足要求 18950.11116924w R R ==< 满足要求 7530.800.110.91 1.252078u w M R M R +==+=< 满足要求 同时承受弯矩M 和剪力的截面（取中间支座）：22221033()()0.80()0.64 1.01.550256.5u u M V M V +=+=<⨯⨯ 满足要求 综上计算可知：压型钢板强度在简支状态下满足要求；压型钢板强度在三跨连续状态强度满足要求。
