《土木工程制图》一、名词解释：（每题3分，共15分）1、多面正投影法：2、 正等轴测图：3、 剖视图：4、 平法：5、 建筑平面图：6、轴测投影法：7、直角投影法则：8、断面图：9、配筋图：10、直线的平率：二、填空题：（每空1分，共30分）1、工程图采用标准的幅面尺寸（B*L ）图纸，其中A0为 mm ，A1为 mm ，A2为 mm 。

2、两直线间的相对几何关系有 、 和 三种情形。

前两种为 ，后一种为 。

3、两立体相贯有两种情况，一种称为，一种称为；两平面立体的相贯线一般是一条或两条闭合的。

当两立体有表面共面且连在一起时，相贯线则会。

4、根据截平面与圆锥面的相对几何关系，截平面垂直于圆锥轴线，交线的形状为；截平面通过锥顶，交线的形状为；截平面与两条素线平行，交线的形状为；截平面倾斜于圆锥轴线且与所有素线相交，交线的形状为。

5、建筑施工图的定位轴线是施工中定位、的重要依据。

凡是、等主要承重构件都应画出轴线来确定其位置。

定位轴线采用线表示，并应编号，编号应注写在轴线端部的圆圈内。

圆圈用线绘制，直径为mm。

6、标高数字以为单位。

单体建筑工程中施工图中标高数字注写到小数点后，在总平面图中则注写到小数点后。

在总平面图中用涂黑的直角三角形表示，此时注的标高为绝对标高。

零点标高应写成。

7、在立面图中，外轮廓线用；地面线用表示；门、窗、台阶用画；门窗分格线用画。

8、工程图的内边框是图框线，用线绘制；位于图纸右下角的是。

9、标注尺寸要画出、、并填写，这四项称为尺寸的四个要素。

10、标高符号用线绘制，450等腰三角形的高度约；标高数字以为单位。

11、H投影放映实形的平面是，W投影积聚成一点的直线是，铅垂面的V、W投影均为相仿形。

12、与圆柱轴线垂直的平面，交圆柱面得；与圆柱轴线倾斜的平面，交圆柱得；与圆柱轴线平行的平面，若与柱面相交，则交线为。

13、施工图可分为、和。

14、在结构施工图中，是用构件代号来表示构件的名称的，楼梯板、构造柱、圈梁、雨蓬。

期6.两立体相交，---------------------------密 ----------- 封 ------------ 线------------ 内 ------------不-------------得--------------答---------------题-------------------考场： 班级： 姓名： 学号：C. 绘图简便，立体感强D. 绘图简便，度量性好 9.水平投影和侧面投影应满足（ ）的投影规律。

A.长度相等且对正 B.宽度相等C.高度相等且平齐D.长、宽、高都相等 10.在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（ ）11.一个平于水平投影面的平行四边形在空间各个投影面的正投影是（ ）。

A.两条线，一个平面 B.一条线两个平面 C.一点、一条线、一个面 D.两条线、一个点 12.右图所示平面的类型是：（ ）A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面 13.右图所示六棱锥被正垂面P 所截，其截交线的形状是：( )A. 三角形B. 五边形C. 六边形D. 七边形14.空间点A 到( )的距离等于空间点A 的y 坐标。

A.H 面B.V 面C.W 面D.轴测投影面 15.在下图中已知形体的三面投影图，则与其吻合的轴测图是：（ ）四、名词解释(每小题2分，共10分)1.重影点：如果空间中的两点位于同一投影面的同一条投射线上，则此两点必为该投影面的重影点。

2.曲面体：表面有曲面或平面和曲面围城的形体称为曲面体。

3.同坡屋面：檐口高度相等，各个坡面水平倾角又相同的屋面，叫做同坡屋面。

4.正等侧图：当空间形体的三条坐标轴与轴测投影面的倾斜角度相等时，所得到的正轴测投影称为正等侧图。

5.斜脊线：檐口线相交的两个破面相交，当屋面夹角为凸角时交线称为斜脊线。

五、简答题(共10分)1.试简述《房屋建筑制图统一标准》的内容。

（4分） 答：1）总则 规定了本标准的适用范围。

土木绘图考试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项不是土木工程的分支？A. 建筑学B. 桥梁工程C. 环境工程D. 道路工程答案：C2. 土木工程中，用于表示建筑物平面布局的图叫什么？A. 立面图B. 剖面图C. 平面图D. 轴测图答案：C3. 以下哪个符号不是土木工程图纸中常见的符号？A. ∅B. ⊥C. △D. ∑答案：D4. 在土木工程图纸中，通常用来表示墙体的材料是什么？A. 线型B. 颜色C. 符号D. 文字答案：A5. 以下哪个选项不是土木工程图纸的组成部分？A. 图纸标题栏B. 图纸比例C. 图纸尺寸D. 图纸价格答案：D6. 土木工程图纸中，用于表示建筑物高度的图是什么？A. 平面图B. 立面图C. 剖面图D. 详图答案：B7. 在土木工程图纸中，表示建筑物的轴线通常使用什么线型？A. 虚线B. 点划线C. 粗实线D. 细实线答案：C8. 以下哪个选项是土木工程图纸中表示窗户的常用符号？A. ▬▬▬B. ▓▓▓C. ▒▒▒D. ▄▄▄答案：A9. 在土木工程图纸中，用于表示建筑物内部结构的图是什么？A. 平面图B. 立面图C. 剖面图D. 详图答案：C10. 土木工程图纸中，用于表示建筑物的外部形状的图是什么？A. 平面图B. 立面图C. 剖面图D. 详图答案：B二、填空题（每题2分，共20分）1. 在土木工程图纸中，表示建筑物的______和______的图称为平面图。

答案：位置；布局2. 土木工程图纸中，表示建筑物的______和______的图称为立面图。

答案：外观；高度3. 在土木工程图纸中，______图用于显示建筑物的内部结构。

答案：剖面4. 土木工程图纸中，______图用于显示建筑物的详细构造。

答案：详图5. 土木工程图纸中，______图用于显示建筑物的三维视图。

答案：轴测6. 在土木工程图纸中，______线用于表示建筑物的轴线。

答案：粗实7. 土木工程图纸中，______图用于表示建筑物的平面布局。

土木工程制图试题及答案一、选择题（每题2分，共20分）1. 下列关于土木工程制图的说法，不正确的是：a) 土木工程制图是一种用来描述和表示工程设计方案的图形语言b) 土木工程制图可以包括平面图、剖面图、立面图等不同类型的图纸c) 土木工程制图只用于施工图阶段，不涉及设计和规划阶段d) 土木工程制图通常使用专业的绘图软件进行制作和编辑2. 在土木工程制图中，以下哪种线型常用于表示道路中心线？a) 实线b) 虚线c) 破折线d) 红色线3. 土木工程制图中的“坡度”是指：a) 道路的坡度b) 水平线与斜线之间的夹角c) 土地的坡度d) 强度与坚固度之间的关系4. 下列关于土木工程剖面图的说法，错误的是：a) 土木工程剖面图通常用于展示和说明地形和地面高程的变化b) 土木工程剖面图由平面图投影而成，展示了某一方向上的截面信息c) 土木工程剖面图可以帮助工程师分析和解决在不同地形条件下的设计问题d) 土木工程剖面图只包括水平方向的信息，不包括垂直方向的信息5. 土木工程设计中常用的CAD软件是指：a) 计算机辅助设计软件b) 基于云端的设计软件c) 能够进行三维建模的设计软件d) 能够进行结构分析和模拟的设计软件6. 在土木工程制图中，图纸比例的选择原则是：a) 越大越好，以便细节更清晰b) 越小越好，以便整个项目能够在一张图纸上显示完整c) 根据实际需求选择，既满足细节展示又不至于图纸过大过长d) 随意选择，不需要考虑图纸的比例7. 土木工程制图中，下列哪种图纸常用于表示建筑物的外观和细节？a) 平面图b) 剖面图c) 立面图d) 布置图8. 土木工程制图中，下列关于符号的说法，错误的是：a) 符号是用来代表物体、设备或者特定情况的图形b) 符号可以简化图纸，使信息更加清晰易读c) 符号的使用在不同的国家和地区可能存在差异d) 符号只在设计和规划阶段使用，不需要在施工图和施工过程中使用9. 在土木工程制图中，下列哪个单位用于表示比例尺的电子数据？a) mmb) mc) cmd) %10. 下列关于土木工程制图的图例，不正确的是：a) 图例是用来解释和说明图纸上的符号、颜色和线型使用的说明文字和图形b) 图例一般位于图纸的右上角或者右下角c) 图例中应标明比例尺和图纸规格d) 图例可标明设计人员的信息，如姓名和联系方式二、简答题（每题5分，共30分）1. 请简要说明土木工程平面图、立面图和剖面图的基本特点和用途。

）o）、（）、（）、（）o）（ ）,其中贴角焊的图形）、（ ）、（ ）和（）,）和（）组成；代号中的（）表示焊缝的辅助要求,钢结构图1 .常用型钢有角钢、工字钢、槽钢及钢板、钢管，其中槽钢的代号是（ ），钢板的代号是（2. 钢结构中型钢的连接方式有（3.焊缝类型主要有（ ）（符号是（）。

4. 焊缝代号必须标明焊缝的（焊缝代号主要由（ ）（ ）（ （ ）表示焊缝断面的基本类型, （）指向焊缝表示焊缝的位置。

5. （ ）和（）是不可拆卸的型钢连接，（ ）是可拆卸的型钢连接。

6. 参照图15-5,下承式简支栓焊梁 （1） 桥面系由哪几部分组成？ （2） 主桁架由哪些杆件及节点组成？7. 课本中图15-5所示钢梁为什么称为栓焊梁？8.钢梁结构图包括（）（ ）（ ）（ ）。

9. 参看课本图15-6及图15.7说说E2节点处连接有哪些杆件？（说明名称及编号，例如下弦杆E0-E2）10.节点详图包括（）图、（）图、（）图、（）图。

11.从杆件断面图可以看出竖杆E2-A2由（）型钢采用13.E2节点处拼接板P5的尺寸是（））1 .房屋的主要组成有）、（ ）、（ ）、）））））等，另外还有天沟、雨雨水管、阳2.一套房屋的施工图按其内容与作用不同分为（ ）、）3.建筑施工图是表示房屋的（）、（ ）、）以及细部构造、））等情况的图样。

建筑施工图一般包括（））、（ ）、（ ）、（ ）和建筑详图、门窗表动焊焊接而成。

（写型钢的数量、类型和尺寸）12.为使图样表达清晰，节点图立面图和平面图采用了 （画法，突出其主要表示的内容。

14.钢结构图中表示填板的特殊表示方法是在填板处画上（第十四章房屋建筑图台、台阶、明沟、散水、勒脚等。

4.建筑总平面图是新建筑和有关原有建筑总体布局的（），它是新建房屋（）、（ ）以及水、暖、电等管线布置的依据。

5.图16-3中用（ ）表示新建房屋层数，用（ ）表示房屋 的朝向，图中的标高是（ ）标高（绝对?相对?）。

土木工程期末考试试题一、选择题（每题2分，共20分）1. 下列哪项不是土木工程的主要特点？A. 长期性B. 大型性C. 可移动性D. 社会性2. 结构的功能要求不包括以下哪一项？A. 安全性B. 经济性C. 美观性D. 易拆性3. 土木工程材料中，不属于混凝土组成材料的是：A. 骨料B. 水泥C. 钢筋D. 掺合料4. 在土力学中，土的内摩擦角是指：A. 土颗粒之间的摩擦角B. 土颗粒自身的形状角度C. 土体抗剪强度的一个指标D. 土体的倾斜角度5. 下列关于桥梁工程的描述，哪一项是错误的？A. 桥梁工程是土木工程的一个重要分支B. 桥梁的跨度越大，其结构设计越简单C. 桥梁工程需要考虑多种荷载的影响D. 桥梁工程的设计需要满足结构的安全性和耐久性6. 土木工程施工中，不属于施工组织设计内容的是：A. 施工方案B. 施工进度C. 施工成本D. 施工设备的选择7. 下列关于建筑结构抗震设计的说法，哪一项是正确的？A. 抗震设计只考虑地震作用B. 抗震设计可以忽略非结构构件的影响C. 抗震设计应考虑多遇地震、罕遇地震等不同水准的地震作用D. 抗震设计中，结构的强度设计是唯一的考虑因素8. 在土木工程中，下列哪一项不是混凝土结构耐久性的影响因素？A. 混凝土的配比B. 施工工艺C. 环境因素D. 混凝土的重量9. 下列关于地基基础的描述，哪一项是错误的？A. 地基基础是建筑物与土壤接触的部分B. 地基基础的作用是将荷载传递给土壤C. 地基基础的设计需要考虑地基土的承载力D. 地基基础的设计无需考虑地下水的影响10. 土木工程中，下列哪一项不是施工质量管理的内容？A. 施工材料的质量控制B. 施工过程的质量控制C. 施工人员的技术水平D. 施工机械的维护保养二、填空题（每空1分，共10分）11. 土木工程的三大基本要素包括________、________和________。

12. 结构设计的基本原则包括安全性、________、________和可持续性。

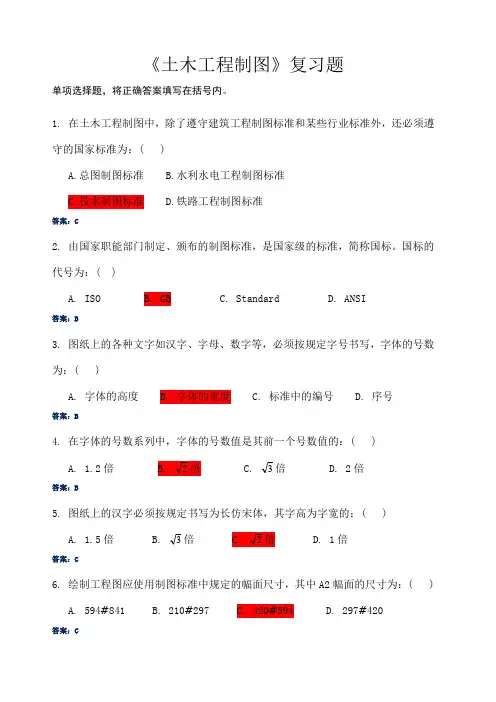

《土木工程制图》复习题单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：B4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍3倍 D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 20答案：C11. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1 答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：D18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出答案：D20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？ ( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有： ( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B47. 下图中三棱锥的侧面投影是：( )答案：C48. 下图所示五棱锥表面上一点B，其正确的侧面投影是：( ) 答案：B49. 在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上答案：A50. 下图为截切后正四棱锥的投影，正确的水平投影是：( )答案：B51. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( )答案：B52. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影答案：A53. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )A. 2倍B. 1.5倍C. 1倍D. 0.5倍答案：D54. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )答案：C55. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )答案：D56. 右图所示六棱锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 五边形C. 六边形D. 七边形答案：D57. 右图所示圆柱被两平面所截切，切口的空间形状是：( )A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合答案：B58. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：B59. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线答案：C60. 右图所示球与圆锥相贯，相贯线的空间形状是：( )A. 圆B. 空间曲线C. 矩形D. 椭圆答案：A61. 右图为截切后正圆锥的正面投影，它的两段截交线是：( )A. 双曲线与椭圆曲线的组合B. 等腰三角形与半圆曲线的组合C. 抛物线与半圆曲线的组合D. 等腰三角形与椭圆曲线的组合答案：B62. 下图所示组合体，正确的左侧立面图是：( )答案：C63. 下图所示组合体，正确的1-1剖视图是：( )答案：D64. 在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下角B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C65. 在AutoCAD中，用户坐标系是：( )A. 禁止使用的B. 由用户根据需要设定，数量不限C. 和世界坐标系完全相同D. 用户只能设定一个答案：B66. 在AutoCAD点的坐标输入中，绝对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：C67. 在AutoCAD点的坐标输入中，相对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：D68. 在AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( )A. 设置用户坐标系B. 不能使用相对坐标C. 直接输入坐标数据D. 在坐标数据前加@符号答案：D69. 在AutoCAD点的坐标输入中，实现极坐标输入的方法为：( )A. 设置极坐标系B. 不能使用极坐标C. 分二次输入坐标数据D. 在坐标数据中间用＜符号答案：D70. 在AutoCAD中，角度的默认输入单位及方向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正答案：A71. 在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在方格中心C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在方格中心72. 在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在二轴交点处C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在二轴交点处答案：C73. 在AutoCAD中，对于正在操作的命令要想终止它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准工具条上的Undo按钮D. 按空格键答案：B74. 在AutoCAD命令中的字母大小写是：( )A. 不区分的B. 只能使用大写C. 只能使用小写D. 都能使用，但大小写是不同的答案：A75. 在AutoCAD中有些命令可以透明地执行，即：( )A. 中断正在执行的命令，强制执行该命令B. 只能使用在透明的图层上C. 可以在别的命令执行过程中执行D. 画出透明图形答案：C76. 在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执行LINETYPE 命令所设定的线型确定77. 在AutoCAD对图形进行编辑中，用窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：A78. 在AutoCAD对图形进行编辑中，用交叉窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：C79. 在AutoCAD中选取图形时，图形上出现的小方块为夹点，它们的作用是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进行对象捕捉的点D. 对图形进行拉伸、移动、比例、镜像、旋转等快速编辑答案：D80. 在AutoCAD中，各个图层：( )A. 是分离的，互相之间无关联关系B. 具有统一的坐标系、绘图界限和显示时的缩放倍数C. 具有统一的坐标系，但可以分别进行缩放显示D. 具有各自独立的用户坐标系答案：B81. 在AutoCAD中，将某一图层冻结，则该图层：( )A. 不能显示和编辑B. 不能参加重新生成运算C. 不能输出D. 不能显示、编辑、输出，不参加重新生成运算答案：D82. 在AutoCAD中，将某一图层关闭，则该图层：( )A. 不能显示和编辑B. 不能显示、编辑和输出C. 不能输出D. 不能显示、编辑和输出，也不参加重新生成运算答案：B83. 在AutoCAD中，将某一图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新生成运算C. 仍可见，但不能编辑和打印输出D. 不能显示、编辑和打印输出答案：A84. 在AutoCAD中，将某一图层锁定，则该图层：( )A. 既不可见，也不能编辑B. 仍可见，但不能编辑C. 仍可见，也能编辑，但不能将该层删除D. 不参加重新生成运算答案：B85. 在AutoCAD中，用BLOCK命令将当前图形定义成块后，当前图形将：( )A. 在屏幕上保持原状不变B. 由用户决定当前图形的状态C. 自动变成块保留在屏幕上D. 自动删除答案：B86. 在AutoCAD中，用WBLOCK命令进行图块存盘，可以保存的对象为：( )A. 用BLOCK命令定义的块B. 由用户选择保存的对象C. 整个图形D. 以上均可答案：D87. 在AutoCAD中，用INSERT命令进行图块的插入，可以插入的对象为：( )A. BLOCK命令定义的块B. WBLOCK命令保存的块C. 其它图形文件D. 以上均可答案：D88. 在AutoCAD中，用MIRROR作镜像图形时，原图：( )A. 可由用户决定是否保留B. 不能保留C. 必须保留D. 自动保留答案：A89. 在AutoCAD中的尺寸样式设置中，线性尺寸的起止符号应该采用：( )A. 实心箭头B. 黑点C. 细实线短划D. 中粗实线短划答案：D90. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋答案：D91. 在钢筋混凝土结构中，箍筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋答案：C92. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋答案：B93. 在钢筋混凝土结构图中，构件的轮廓线用：( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制答案：C94. 在钢筋混凝土结构图中，可见的钢筋用：( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细答案：D95. 在钢筋混凝土结构图中，不可见的钢筋用：( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制答案：B96. 在钢筋混凝土结构图中，钢筋的横断面用：( )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示答案：C97. 在钢筋混凝土结构图中，预应力钢筋用：( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制答案：C98. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类答案：C99. 在钢筋混凝土结构图中，钢筋的品种代号标注在：( )A. 钢筋的直径符号上B. 钢筋表中C. 在图纸的附注文字中说明D. 不用标注，可查找规范答案：A100. 在钢筋混凝土结构中，钢筋的保护层是：( )A. 钢筋的表面处理层B. 钢筋表面的防锈油漆C. 具有一定厚度的混凝土保护钢筋不被锈蚀D. 包裹钢筋的材料答案：C101. 在右边的钢筋混凝土结构图中，3号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm答案：A102. 在右边的钢筋混凝土结构图中，1号钢筋为：( )A. 位于板的上层，8mm直径，间距为150mmB. 位于板的下层，8mm直径，间距为150mmC. 位于板的下层，8mm直径，距板边缘150mmD. 位于板的上层，8mm直径，距3号钢筋150mm答案：B103. 在右边的钢筋混凝土结构图中，4号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距主筋200mm答案：A104. 在右边的钢筋混凝土结构图中，2号钢筋为：( )A. 位于板的上层，6mm直径，间距为200mmB. 位于板的下层，6mm直径，间距为200mmC. 位于板的下层，6mm直径，距板边缘200mmD. 位于板的上层，6mm直径，距4号钢筋200mm答案：B105. 在房屋建筑中，勒脚的作用：( )A. 保护房屋基础不受侵蚀B. 房屋四周的排水C. 保护房屋墙身不受侵蚀D. 房屋周边的装饰答案：C106. 在房屋建筑中，散水的作用：( )A. 保护房屋基础B. 房屋四周的排水C. 保护房屋墙面D. 房屋周边的装饰答案：B107. 在建筑施工图中，定位轴线是确定：( )A. 承重墙、柱子等主要承重构件轴线位置的B. 墙身轴线位置的C. 房屋基础轴线位置的D. 房屋柱子中心位置的答案：A108. 在建筑施工图中，定位轴线用：( )A. 虚线表示B. 细实线表示C. 双点画线表示D. 细点画线表示答案：D109. 在建筑施工图中，平面图中定位轴线的编号，宜标注在：( )A. 上方与左侧B. 下方与右侧C. 上方与右侧D. 下方与左侧答案：D110. 在建筑施工图中，定位轴线的编号应注写在：( )A. 定位轴线端部6～8mm直径的圆圈内B. 定位轴线端部的侧面C. 定位轴线端部8～10mm直径的圆圈内D. 定位轴线的中间答案：C111. 在建筑施工图中，右图所示定位轴线的编号表示：( )A. C号轴线后附加的第2根轴线B. 2号图纸上的C号轴线C. 2号轴线后附加的C号轴线D. 在此位置有2号和C号两条轴线答案：A112. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。

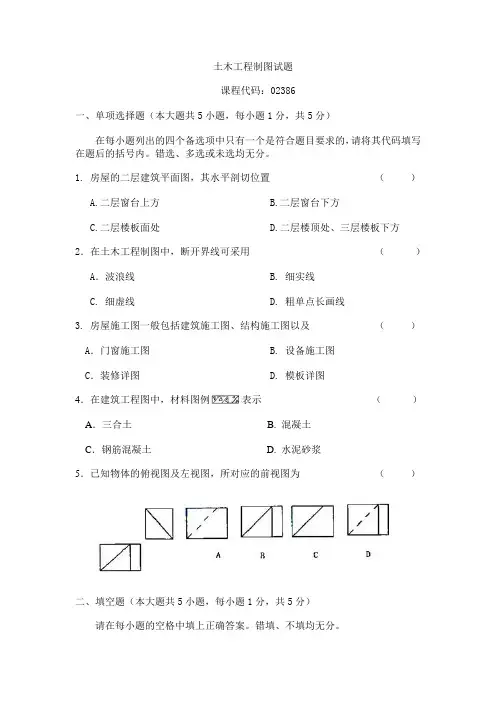

土木工程制图试题课程代码：02386一、单项选择题（本大题共5小题，每小题1分，共5分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 房屋的二层建筑平面图，其水平剖切位置（）A.二层窗台上方B.二层窗台下方C.二层楼板面处D.二层楼顶处、三层楼板下方2．在土木工程制图中，断开界线可采用（）A．波浪线 B. 细实线C. 细虚线D. 粗单点长画线3. 房屋施工图一般包括建筑施工图、结构施工图以及（）A．门窗施工图 B. 设备施工图C．装修详图 D. 模板详图4．在建筑工程图中，材料图例表示（）A．三合土 B. 混凝土C．钢筋混凝土 D. 水泥砂浆5．已知物体的俯视图及左视图，所对应的前视图为（）二、填空题（本大题共5小题，每小题1分，共5分）请在每小题的空格中填上正确答案。

错填、不填均无分。

6．轴测图有立体感，但由于度量性差等原因一般用作多面投影的图样。

7．点A的坐标为（25，10，20），该点离开V投影面的距离为。

8．使用CAXA或AutoCAD软件，当由键入点坐标形式为@X，Y时，该坐标为。

9．在结构平面图中，代号GL表示。

10．平圆柱螺旋面是由一直母线沿一圆柱螺旋线移动，并与交成直角。

三、判定两直线的相对位置（本大题共4小题，每小题1分，共4分）11._ __ 12._ _ 13._____ 14.__ __四、已知直线AB的两面投影，求作AB的实长及对V面的倾角。

（本大题共6分）15.五、已知直线AB过三角形EFG平面的G点，且平行EFG内的水平线，求作AB的两面投影。

（本大题共8分）六、补出立体的第三投影图（本大题共2小题，每小题7分，共14分）17. 补正面投影图 18. 补侧面投影图七、画出立体的正面斜二轴测图（本大题共8分）19.八、求作两平面立体的相贯线。

（本大题共10分）九、画出坡屋顶房屋的两点透视图。

（本大题共8分）21.十、求作带切口圆柱的H、W投影。

《土木匠程制图》复习题一、单项选择题，将正确答案填写在括号内。

1.在土木匠程制图中，除了恪守建筑工程制图标准和某些行业标准外，还一定恪守的国家标准为： ( )A. 总图制图标准B. 水利水电工程制图标准C. 技术制图标准D.铁路工程制图标准2.由国家职能部门拟订、公布的制图标准，是国家级的标准，简称国标。

国标的代号为：()A. ISOB. GBC. StandardD. ANSI3.图纸上的各样文字如汉字、字母、数字等，一定按规定字号书写，字体的号数为： ( )A. 字体的高度B.字体的宽度C.标准中的编号D.序号4.在字体的号数系列中，字体的号数值是其前一个号数值的：()A. 1.2倍B. 2 倍C. 3 倍D. 2倍5.图纸上的汉字一定按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3 倍C. 2 倍D. 1倍6.绘制工程图应使用制图标准中规定的幅面尺寸，此中A2 幅面的尺寸为： ()A. 594841B. 210297C. 420594D. 2974207.绘制工程图应使用制图标准中规定的幅面尺寸，此中A4 幅面的尺寸为： ()A. 594841B. 210297C. 420594D. 2974208.位于图纸左边内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm9.绘图比率是： ( )A. 图形与实物相应因素的线性尺寸之比B. 实物与图形相应因素的线性尺寸之比C. 比率尺上的比率刻度D.图形上尺寸数字的换算系数10.假如物体的长度为1000mm，绘图比率是1:20 ，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011.假如物体的长度为 1000mm，绘图比率是 1:20 ，则在其图形上长度标明的尺寸数字为：A. 100B. 1000C. 50D. 2012.比率尺是三棱柱形的，按比率绘图时，应使用比率尺，它的作用是：( )A.按比率进行尺寸胸怀B.查找换算系数C.与计算器的作用近似D.可画直线13.粗实线的用途为： ( )A. 表示设想轮廓B. 表示可见轮廓C. 表示不行见轮廓D. 画中心线或轴线14.中粗虚线的用途为： ( )A.表示设想轮廓B.表示可见轮廓C.表示不行见轮廓D.画中心线或轴线15.粗线、中粗线和细线的宽度比率为：()A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116.虚线由短画和短间隔构成，以下列图所示，其短画的长度 a 的值应取： ( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17.点画线由长画、短间隔和点构成，以下列图所示，其长画的长度 a 的值应取： ( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18.右图中直径尺寸注法错在： ( )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在： ( )A.尺寸起止符号应为短斜线B.尺寸数字不可以水平注写C.尺寸数字应注写在圆内D.尺寸数字注写的引出线不该从尺寸线端点引出20.右图中长度尺寸注法错在： ( )A.尺寸起止符号倾斜方向不对B.尺寸线距离标明地点太远C.该尺寸应注写在图形轮廓内D.尺寸线不该是图形轮廓线的延伸线21.绘图仪器中分规的主要作用是：( )A.画圆或圆弧B.是圆规的备用品C. 用来截量长度D.不过平分线段22.徒手绘图草图时： ( )A.不过不需要固定图纸，其余与仪器图同样B.能够了草任意一些C.全部图线同样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，一定保持线型明确，比率协调23.工程上常用的图示方法中使用最宽泛的是那一种？( )A.多面正投影法B.轴测投影法C. 标高投影法D.透视投影法24.下边对于轴测投影的说法哪一个是正确的？( )A.直观性强，有必定的胸怀性B.最拥有真切感，但作图太繁琐费时C. 绘图简易，有立体感，无胸怀性D.绘图简易，胸怀性好，无立体感25.正投影法是指： ( )A.投射线都订交于投射中心，投射出形体投影的方法B.投射线相互平行且垂直于投影面，投射出形体投影的方法C.由相互平行的投射线投射出形体投影的方法D.投射线相互平行且倾斜于投影面，投射出形体投影的方法26.多面正投影法的长处是： ( )A.直观性强B.富裕立体感和真切感C. 绘图简易，立体感强D.绘图简易，胸怀性好27.下边哪一个性质不是中心投影法和平行投影法共有的基天性质？( )A.同生性B.附属性C.聚集性D.平行性28.下边哪一个性质不是平行投影法独有的基天性质？( )A.平行性B.定比性C.相像性D.接合性29.平行投影法中图形的相仿性是指：( )A.相像性B. 全等性C. 平面图形非退化的平行投影D. 平行性30.三面投影图在胸怀关系上有：( )A.三个投影各自独立B.正面投影和水平投影长对正C. 长对正、高平齐、宽相等D.正面投影和侧面投影高平齐31.三面投影图中水平投影反应形体的：()A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系32.三面投影图中正面投影反应形体的：()A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系33.三面投影图中侧面投影反应形体的：()A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系34.假如 A 点在 V 投影面上，则： ( )A. A 点的 x 坐标为 0B. A点的y坐标为0C. A 点的 z 坐标为 0D. A点的x、y、z坐标都不为035.假如 A 点在 H 投影面上，则： ( )A. A 点的 x 坐标为 0B. A点的 y 坐标为 0C. A 点的 z 坐标为 0D. A点的 x、 y、 z 坐标都不为 036. 假如 A 点在 W投影面上，则： ()A. A 点的 x 坐标为 0B. A点的 y 坐标为 0C. A 点的 z 坐标为 0D. A点的x、y、z坐标都不为037.右图中两直线的相对几何关系是：( )A.订交B.交织C. 订交垂直D.交织垂直38.右图中两直线的相对几何关系是：( )A. 订交B.交织C. 平行D.没法判断39.右图中两直线的相对几何关系是：( )A. 订交B.交织C. 订交垂直D.交织垂直40.右图中两直线的相对几何关系是：( )A. 订交B.交织C. 订交垂直D.交织垂直41.右图中两直线的相对几何关系是：( )A.订交B.交织C. 平行D.没法判断42.右图中两直线的相对几何关系是：( )A.订交B.交织C. 平行D.交织垂直43.右图所示平面的种类是： ( )A.水平面B.正平面C. 侧垂面D.任意倾斜平面44.右图所示平面的种类是： ( )A. 铅垂面B.正垂面C. 侧垂面D.任意倾斜平面45.右图所示平面的种类是： ( )A. 铅垂面B.正垂面C. 侧垂面D.任意倾斜平面46.右图所示平面的种类是： ( )A. 铅垂面B.正平面C. 侧平面D.任意倾斜平面47.下列图中三棱锥的侧面投影是： ( )48.下列图所示五棱锥表面上一点B，其正确的侧面投影是： ( )49.在右图所示的三棱锥两面投影图中：( )A.D 点在三棱锥右前棱面上B.D 点在三棱锥后棱面上C.D 点在三棱锥左前棱面上D.D 点不在三棱锥表面上50.下列图为截切后正四棱锥的投影，正确的水平投影是：( )51.下列图已知三棱锥与四棱柱相贯，正确的水平投影是：( )52.轴测投影是依据什么原理投射获得的：( )A.平行投影B.中心投影C.正投影D.斜投影53.垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )A.2 倍倍 C.1倍倍54.在下列图中已知形体的正面投影和水平投影，则与其符合的轴测图是：( )55.在下列图中已知形体的三面投影图，则与其符合的轴测图是：( )56.右图所示六棱锥被正垂面 P 所截，其截交线的形状是： ( )A. 三角形B.五边形C. 六边形D.七边形57.右图所示圆柱被两平面所截切，切口的空间形状是：( )A.椭圆与椭圆的组合B.椭圆与矩形的组合C.椭圆与双曲线的组合D.圆与矩形的组合58.右图所示圆锥被正垂面 P 所截，其截交线的形状是：( )A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线59.右图所示圆锥被正垂面 P 所截，其截交线的形状是： ( )A.三角形B.椭圆与直线C.双曲线与直线D.抛物线与直线60.右图所示球与圆锥相贯，相贯线的空间形状是：( )A.圆B.空间曲线C.矩形D.椭圆61.右图为截切后正圆锥的正面投影，它的两段截交线是：( )A.双曲线与椭圆曲线的组合B.等腰三角形与半圆曲线的组合C.抛物线与半圆曲线的组合D.等腰三角形与椭圆曲线的组合62.下列图所示组合体，正确的左边立面图是：( )63.下列图所示组合体，正确的1-1 剖视图是： ( )64.在 AutoCAD中，世界坐标系原点的地点，将：( )A.一直在绘图地区的左下角B. 由 UCS命令设定C. 由 LIMITS 命令对绘图界线的设置来确立D. 由 ZOOM命令设定65.在 AutoCAD中，用户坐标系是： ( )A.严禁使用的B.由用户依据需要设定，数目不限C. 和世界坐标系完整同样D. 用户只好设定一个66.在 AutoCAD点的坐标输入中，绝对坐标的基准是：()A.世界坐标系的原点B.用户坐标系的原点C. 目前坐标系的原点D.前一个点67.在 AutoCAD点的坐标输入中，相对坐标的基准是：()A.世界坐标系的原点B.用户坐标系的原点C. 目前坐标系的原点D.前一个点68.在 AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( )A.设置用户坐标系B.不可以使用相对坐标C. 直接输入座标数据D.在座标数据前加 @符号69.在 AutoCAD点的坐标输入中，实现极坐标输入的方法为：()A.设置极坐标系B.不可以使用极坐标C. 分二次输入座标数据D.在座标数据中间用＜符号70.在 AutoCAD中，角度的默服输入单位及方向是：()A.度及逆时针为正B.度及顺时针为正C. 弧度及逆时针为正D.度分秒及逆时针为正71.在 AutoCAD中，右边的图标表示： ( )A.世界坐标系，但不表示原点地点B.世界坐标系，原点地点在方格中心C.用户坐标系，但不表示原点地点D.用户坐标系，原点地点在方格中心72.在 AutoCAD中，右边的图标表示： ( )A.世界坐标系，但不表示原点地点B.世界坐标系，原点地点在二轴交点处C.用户坐标系，但不表示原点地点D.用户坐标系，原点地点在二轴交点处73.在 AutoCAD中，对于正在操作的命令要想停止它，需：( )A. 按 Ctrl-C 键B.按 Esc 键C. 单击标准工具条上的Undo 按钮D.按空格键A. 不划分的B.只好使用大写C. 只好使用小写D.都能使用，但大小写是不一样的75.在 AutoCAD中有些命令能够透明地履行，即：()A. 中止正在履行的命令，强迫履行该命令B.只好使用在透明的图层上C. 能够在其他命令履行过程中履行D.画出透明图形76.在 AutoCAD中，对一条点划线履行OFFSET命令，偏移出的直线将是： ( )A.实线B.点划线C.由目前图层的线型确立D.依据此前履行 LINETYPE 命令所设定的线型确立77.在AutoCAD对图形进行编写中，用窗口方式选用目标时，选中的图形为：( )A.完整落入矩形方框的图形B.与方框界限订交的图形C.与方框界限订交及落入矩形方框的图形D.在程序窗口中显示的图形78.在AutoCAD对图形进行编写中，用交织窗口方式选用目标时，选中的图形为：( )A.完整落入矩形方框的图形B.与方框界限订交的图形C.与方框界限订交及落入矩形方框的图形D.在程序窗口中显示的图形79.在AutoCAD中选用图形时，图形上出现的小方块为夹点，它们的作用是：( )A.仅表示图形处于选中状态B.表示图形的控制点C.表示图形上能够进行对象捕获的点D.对图形进行拉伸、挪动、比率、镜像、旋转等迅速编写80.在 AutoCAD中，各个图层： ( )A.是分其他，相互之间没关系关系B.拥有一致的坐标系、绘图界线和显示时的缩放倍数C.拥有一致的坐标系，但能够分别进行缩放显示D.拥有各自独立的用户坐标系81.在AutoCAD中，将某一图层冻结，则该图层：( )A.不可以显示和编写B.不可以参加从头生成运算C.不可以输出D.不可以显示、编写、输出，不参加从头生成运算82.在AutoCAD中，将某一图层封闭，则该图层：( )A.不可以显示和编写B.不可以显示、编写和输出C.不可以输出D.不可以显示、编写和输出，也不参加从头生成运算83.在AutoCAD中，将某一图层设为不行打印，则该图层：( )A.可见、可编写，但不可以打印输出B.不可以参加从头生成运算C.仍可见，但不可以编写和打印输出D.不可以显示、编写和打印输出84.在AutoCAD中，将某一图层锁定，则该图层：( )A.既不行见，也不可以编写B.仍可见，但不可以编写C.仍可见，也能编写，但不可以将该层删除D.不参加从头生成运算85.在AutoCAD中，用BLOCK命令将目前图形定义成块后，目前图形将：( )A.在屏幕上保持原状不变B.由用户决定目前图形的状态C.自动变为块保存在屏幕上D.自动删除86.在AutoCAD中，用WBLOCK命令进行图块存盘，能够保存的对象为：( )A.用 BLOCK命令定义的块B.由用户选择保存的对象C.整个图形D.以上均可87.在AutoCAD中，用INSERT命令进行图块的插入，能够插入的对象为：( )A.BLOCK 命令定义的块B.WBLOCK命令保存的块C.其余图形文件D.以上均可88.在 AutoCAD中，用 MIRROR作镜像图形时，原图： ( )A.可由用户决定能否保存B.不可以保存C.一定保存D.自动保存89.在AutoCAD中的尺寸款式设置中，线性尺寸的起止符号应当采纳：( )A.实心箭头B.黑点C.细实线短划D.中粗实线短划90.在钢筋混凝土结构中，散布钢筋的作用是：( )A.起架立作用B.主要受力钢筋C.蒙受剪力D.固定钢筋的地点并分派荷载到受力钢筋91.在钢筋混凝土结构中，箍筋的作用是：( )A.起架立作用B.主要受力钢筋C.固定钢筋的地点并蒙受剪力D.分派荷载到受力钢筋92.在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A.形成钢筋骨架B.使受力钢筋一直处于构件中拉应力最大的地区C.蒙受剪力D.分派荷载到其余钢筋93.在钢筋混凝土结构图中，构件的轮廓线用：( )A.粗实线绘制B.中粗实线绘制C.细实线绘制D.加粗的粗实线绘制94.在钢筋混凝土结构图中，可见的钢筋用：( )A.粗实线绘制，线宽由钢筋直径确立B.中粗实线绘制C.用钢筋的实质投影表示D.粗实线绘制，线宽不表示钢筋粗细95.在钢筋混凝土结构图中，不行见的钢筋用：( )A.粗虚线绘制，线宽由钢筋直径确立B.粗虚线绘制，线宽不表示钢筋粗细C.用细虚线绘制D.中粗虚线绘制96.在钢筋混凝土结构图中，钢筋的横断面用：( )A.涂黑的圆点表示，圆点大小由钢筋直径确立B.空心圆圈表示C.一致大小的涂黑圆点表示D.涂黑的三角形表示97.在钢筋混凝土结构图中，预应力钢筋用：( )A.粗双点画线绘制，线宽由钢筋直径确立B.中粗双点画线绘制C.粗双点画线绘制，线宽不表示钢筋粗细D.细双点画线绘制98.在钢筋混凝土结构图中，钢筋的标明中符号@的含义为： ( )A.钢筋的直径符号B.钢筋的品种代号C.平均散布的钢筋间距D.钢筋表面的种类99.在钢筋混凝土结构图中，钢筋的品种代号标明在：( )A.钢筋的直径符号上B.钢筋表中C.在图纸的附注文字中说明D.不用标明，可查找规范100.在钢筋混凝土结构中，钢筋的保护层是：( )A.钢筋的表面办理层B.钢筋表面的防锈油漆C.拥有必定厚度的混凝土保护钢筋不被锈蚀D.包裹钢筋的资料101. 在右边的钢筋混凝土结构图中， 3 号钢筋为： ()A. 位于板的上层， 6mm直径，间距为 200mmB. 位于板的基层， 6mm直径，间距为 200mmC. 位于板的基层， 6mm直径，距板边沿 200mmD. 位于板的上层， 6mm直径，距主筋 200mm102. 在右边的钢筋混凝土结构图中， 1 号钢筋为： ()A. 位于板的上层， 8mm直径，间距为 150mmB. 位于板的基层， 8mm直径，间距为 150mmC. 位于板的基层， 8mm直径，距板边沿 150mmD. 位于板的上层， 8mm直径，距 3 号钢筋 150mm103. 在右边的钢筋混凝土结构图中， 4 号钢筋为： ()A. 位于板的上层， 6mm直径，间距为 200mmB. 位于板的基层， 6mm直径，间距为 200mmC. 位于板的基层， 6mm直径，距板边沿 200mmD. 位于板的上层， 6mm直径，距主筋 200mm104. 在右边的钢筋混凝土结构图中， 2 号钢筋为： ()A. 位于板的上层， 6mm直径，间距为 200mmB. 位于板的基层， 6mm直径，间距为 200mmC. 位于板的基层， 6mm直径，距板边沿 200mmD. 位于板的上层， 6mm直径，距 4 号钢筋 200mm105.在房子建筑中，勒脚的作用： ( )A.保护房子基础不受侵害B.房子周围的排水C.保护房子墙身不受侵害D.房子周边的装修106.在房子建筑中，散水的作用： ( )A.保护房子基础B.房子周围的排水C.保护房子墙面D.房子周边的装修107.在建筑施工图中，定位轴线是确立：( )A.承重墙、柱子等主要承重构件轴线地点的B.墙身轴线地点的C.房子基础轴线地点的D.房子柱子中心地点的108.在建筑施工图中，定位轴线用： ( )A.虚线表示B.细实线表示C.双点画线表示D.细点画线表示109.在建筑施工图中，平面图中定位轴线的编号，宜标明在：( )A.上方与左边B.下方与右边C.上方与右边D.下方与左边110.在建筑施工图中，定位轴线的编号应注写在：( )A.定位轴线端部 6mm直径的圆圈内B.定位轴线端部的侧面C.定位轴线端部 8mm直径的圆圈内D.定位轴线的中间111.在建筑施工图中，右图所示定位轴线的编号表示：( )A. C 号轴线后附带的第 2 根轴线B. 2 号图纸上的 C 号轴线C.2 号轴线后附带的 C号轴线D.在此地点有 2 号和 C号两条轴线112.在建筑工程图上，标高以米为单位，应注在标高符号上，其款式以下图。

土木工程制图期末试卷及答案要求：1.用铅笔作图，保留作图线；2.除第六题外，其它各题不允许用换面法作。

得分一、判别下列二题。

（14分）1.判别两直线的相对位置。

（平行、相交、交错、垂直相交、垂直交错2X4=8分）2.判别下列说法是否正确,将判断结果用对（√）错（×）符号写在括号内。

(2×3=6分）k点在AB直线上平面ABC是一般位置平面M点不在ABC平面上（）（）（）得分二、已知组合体两视图投影,判别组合体第三视图,将正确答案写在横线上。

(3X2=6分）得分三、求作下列四题。

（4X4=16分）1.求线段AB对V面的夹角β。

2.作直线MN，使它与AB平行，与CD、EF分别相交于M、N。

3.完成四边形ABCD的正面投影，完成其水平投影。

4.求点到平面的距离，并求距离的两面投影。

得分四、过点K作直线，分别平行于平面ABC和平面P完成直线的投影。

（6分）得分五、求两平面的交线，并判别可见性。

(6分）得分六、已知AB⊥BC，用换面法求AB的V面投影。

（10分）得分七、完成三棱柱切割体的水平投影和侧面投影。

（10分）得分八、完成圆锥切割体的水平投影和侧面投影。

（10分）得分九、完成圆柱与球相贯体的正面投影。

（10分）得分十、完成组合体的侧面投影，并作出其正等轴测图。

（12分）、参考答案一、判别下列二题。

（14分）1.判别两直线的相对位置。

（平行、相交、交错、垂直相交、垂直交错2X4=8分）2.判别下列说法是否正确,将判断结果用对（√）错（×）符号写在括号内。

(2×3=6分）k点在AB直线上平面ABC是一般位置平面 M点不在ABC平面上（√）（×）（×）得分二、已知组合体两视图投影,判别组合体第三视图,将正确答案写在横线上。

(3X2=6分）得分三、求作下列四题。

（4X4=16分）1.求线段AB对V面的夹角β。

2.作直线MN，使它与AB平行，与CD、EF分别相交于M、N。

二十、补画左视图
二十一、组合体尺寸标注（精确到整数）
二十二、补画俯视图
二十三、根据相同的俯视图，分析并补画出第二种可能的主视图；
二十四、用全剖视图表达；
A
二十五、完成单个直齿圆柱齿轮的剖视图；二十六、完成直齿圆柱齿轮啮合的剖视图
二十、补画左视图
二十一、组合体尺寸标注（精确到整数）
二十二、补画俯视图
二十三、根据相同的俯视图，分析并补画出第二种可能的主视图；
二十四、用全剖视图表达；
二十五、完成单个直齿圆柱齿轮的剖视图；
课程名称：土木工程制图复习题答案（答案写在本卷上）
二十六、完成直齿圆柱齿轮啮合的剖视图。

土木工程制图试题及答案【篇一：土木工程制图试题】>一、单项选择题（每个题只有一个答案最符合题意）1、根据《房屋建筑制图统一标准》（gb/t50001-2001）工程字体采用（）。

a、宋体b、长仿宋体c、黑体d、楷体）。

2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（a、4：2：1b、3：2：1c、5：2：1d、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。

a、100mmb、5000mmc、500mmd、50000mm4、工程图纸一般是采用___________原理绘制。

（a、中心投影法b、平行投影法）。

）。

c、前、后和上、下方位d、正投影法 c、斜投影法 5、在三面正投影图中，h面投影反映物体的（a、左、右和前、后方位 b、左、右和上、下方位6、正等测图的轴间角均为（）。

7、平面abc的水平投影abc反映实形,该平面为( )。

a、水平面b、正平面c、侧平面d、一般位置平面8、平面与正圆锥面截交,平面过锥顶时截交线为()。

a、抛物线b、直线c、椭圆d、双曲线9. 组合体的尺寸分为总尺寸、定位尺寸和（）。

a.长度尺寸b.角度尺寸c.间距尺寸d.细部尺寸10、汉字的高度应不小于（）。

a、2.5mmb、1.8mmc、3.5mmd、1.5mm11、物体在水平投影面上反映的方向是（）。

a、上下、左右b、前后、左右c、上下、前后d、上下、左右12、正面斜二测y轴的轴向变形系数为（）。

a、1b、0.5c、0.94d、0.82二、填空题1、同一个物体的三个投影图的间具有“三等”关系有：2、尺寸包括四个要素：3、投影的三要素：，根据投影线之间的关系，投影可分为，。

平行投影根据投影线和投影面之间的相对位置关系，可分为：，。

4、三面投影体系包括，，。

5、三面投影图的方位关系：v面投影反映，h面投影反映，w面投影反映。

6、按直线与三个投影面之间的相对位置，可分为：，。

土木工程制图期末考试复习题及答案一、单项选择题（本大题共16小题，每小题2.5分，共40分）1. 总平面图中，高层建筑宜在图形内右上角以（）表示建筑物层数。

A、点数B、数字C、点数或数字(正确答案)D、文字说明2. 雨棚应在（）中画出。

A、底层平面图B、标准层平面图(正确答案)C、顶层平面图D、屋顶平面图3. 建筑平面图中下方最里面一道尺寸线是表示（）。

A、建筑外轮廓的总尺寸B、房间定位轴线间的开间、进深尺寸C、墙段及门窗洞口等细部尺寸(正确答案)D、台阶、花池及散水等细部尺寸4. 索引符号为圆圈内的3表示（）。

A、详图所在的定位轴线编号B、详图的编号C、详图所在的图纸编号(正确答案)D、被索引的图纸的编号5. 结构施工图中的楼层框架梁代号为（）。

A、GLB、QLC、JLD、KL(正确答案)6. 在建筑施工图中，定位轴线用：（）。

A、虚线表示B、细实线表示C、双点画线表示D、细点画线表示(正确答案)7. 在房屋建筑中，散水的作用：（）。

A、保护房屋基础B、房屋四周的排水(正确答案)C、保护房屋墙面D、房屋周边的装饰8. 在钢筋混凝土结构图中，可见的钢筋用：（）。

A、粗实线绘制，线宽由钢筋直径确定B、中粗实线绘制C、用钢筋的实际投影表示D、粗实线绘制，线宽不表示钢筋粗细(正确答案)9. 在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引。

右图所示的索引符号表示：（）。

A、5号详图画在2号图纸上(正确答案)B、2号详图画在5号图纸上C、2号和5号详图是相同的D、2号详图上附加的5号详图10. 在建筑施工图的总平面图中，右图所示的细实线图形表示：（）。

A、新建的建筑物B、原有的建筑物C、拆除的建筑物(正确答案)D、计划扩建的预留地或建筑物11. 在钢筋混凝土结构中，箍筋的作用是：（）。

A、起架立作用B、主要受力钢筋C、固定钢筋的位置并承受剪力(正确答案)D、分配荷载到受力钢筋12. 在右边的钢筋混凝土结构图中，2号钢筋为：（）。

土木工程制图考试试题一、单项选择题（每题2分，共20分）1. 土木工程制图中，比例尺是用来表示图纸与实际物体的尺寸比例关系，以下哪项不是比例尺的作用？A. 确定物体的尺寸B. 表示物体的大小B. 反映物体之间的相对位置D. 用于计算实际距离2. 在土木工程制图中，以下哪项不是平面图的组成部分？A. 建筑物的平面布局B. 建筑物的立面图C. 建筑物的剖面图D. 建筑物的平面尺寸和定位轴线3. 下列关于土木工程图线类型的描述，哪项是错误的？A. 粗实线用于表示主要轮廓线B. 中实线用于表示次要轮廓线C. 虚线用于表示断开的部分D. 点画线用于表示中心线4. 在土木工程图纸中，标注尺寸时，以下哪项做法是不正确的？A. 尺寸线应清晰，避免与其他图线混淆B. 尺寸数字应标注在尺寸线的上方或旁边C. 所有尺寸都应标注单位D. 尺寸数字可以标注在图线的中间5. 下列关于土木工程图纸中剖面图的描述，哪项是正确的？A. 剖面图可以显示建筑物的内部结构B. 剖面图只显示建筑物的外部轮廓C. 剖面图是建筑物的平面视图D. 剖面图是建筑物的立体视图6. 在土木工程制图中，以下哪项不是尺寸标注的基本要求？A. 尺寸应准确无误B. 尺寸线应与被标注的图线平行C. 尺寸数字应尽量标注在图线的外侧D. 尺寸数字可以任意标注，只要清晰可见7. 下列关于土木工程图纸中符号的描述，哪项是错误的？A. 符号用于简化图纸，提高制图效率B. 符号具有唯一性，不能混淆C. 符号可以随意创造，只要绘图者明白其含义D. 符号应符合相关标准和规范8. 在土木工程图纸中，以下哪项不是结构平面图的内容？A. 柱网布置B. 梁的布置C. 管道布置D. 基础布置9. 下列关于土木工程图纸中索引符号的描述，哪项是错误的？A. 索引符号用于索引详图B. 索引符号应清晰可见C. 索引符号可以用于表示不同比例的图纸D. 索引符号应标注在被索引的详图附近10. 在土木工程图纸中，以下哪项不是建筑平面图的内容？A. 墙体布置B. 门窗位置C. 楼梯位置D. 施工说明二、填空题（每空2分，共20分）11. 土木工程制图中，________是用来表示建筑物高度的一种图示方法。

土木工程制图模拟试卷一、单项选择题（每个题只有一个答案最符合题意）1、根据《房屋建筑制图统一标准》（GB/T50001-2001）工程字体采用（）。

A、宋体B、长仿宋体C、黑体D、楷体2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（）。

A、4：2：1B、3：2：1C、5：2：1D、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。

A、100MMB、5000MMC、500MMD、50000MM4、工程图纸一般是采用___________原理绘制。

（）。

A、中心投影法B、平行投影法C、斜投影法D、正投影法5、在三面正投影图中，H面投影反映物体的（）。

A、左、右和前、后方位B、左、右和上、下方位C、前、后和上、下方位6、正等测图的轴间角均为（）。

A、90°B、30°C、150°D、120°7、平面ABC的水平投影abc反映实形,该平面为( )。

A、水平面B、正平面C、侧平面D、一般位置平面8、平面与正圆锥面截交,平面过锥顶时截交线为( )。

A、抛物线B、直线C、椭圆D、双曲线9. 组合体的尺寸分为总尺寸、定位尺寸和（）。

A.长度尺寸B.角度尺寸C.间距尺寸D.细部尺寸10、汉字的高度应不小于（）。

A、2.5mmB、1.8mmC、3.5mmD、1.5mm11、物体在水平投影面上反映的方向是（）。

A、上下、左右B、前后、左右C、上下、前后D、上下、左右12、正面斜二测Y轴的轴向变形系数为（）。

A、1B、0.5C、0.94D、0.82二、填空题1、同一个物体的三个投影图的间具有“三等”关系有：、、。

2、尺寸包括四个要素：，，，。

3、投影的三要素：，，根据投影线之间的关系，投影可分为，。

平行投影根据投影线和投影面之间的相对位置关系，可分为：，。

4、三面投影体系包括，，。

5、三面投影图的方位关系：V面投影反映，H面投影反映，W面投影反映。

土木工程制图一.单选题（共19题,62.7分）1建筑施工图竖向定位轴线的编号采用大写拉丁字母，编写顺序为从A上而下B下而上C左到右D右到左正确答案：B2在六面视图中能够反映物体的高度和宽度的是A侧立面图B平面图C正立面图D背立面图正确答案：A3根据断面图在视图中的位置，可分为三种：移出断面图、重合断面图和A全剖面图B半剖面图C局部剖面图D中断断面图正确答案：D4建筑总平面图中的尺寸单位用什么单位表示。

A毫米B厘米C分米D米正确答案：D5根据剖切范围的不同，剖面图可分为三种：全剖面图、局部剖面图和A半剖面图B中断断面图C移出断面图D重合断面图正确答案：A6六面视图之间的投影联系规律之一为：正立面图和什么图长对正A左侧面B右侧面C平面D左视正确答案：C7梁平法平面注写方式中集中标注表达梁的什么数值A特殊B原位C通用D个别正确答案：C8尺寸线应用哪种线绘制？A粗实线B细实线C点画线D虚线正确答案：B9图样中的汉字不应小于A2.5B3.5C5D7正确答案：B10如果粗实线的线宽是0.7，那么细实线的线宽为A0.5B0.35C0.18D0.15正确答案：C11根据《建筑结构制图标准》规定，圈梁的代号是AJLBGZCTGBDQL正确答案：D12根据《建筑结构制图标准》规定，板的代号是AJLBGZCTGBDB正确答案：D13剖视图按剖切范围分为三种：全剖视图、半剖视图和A局部剖视图B单一剖视图C阶梯剖视图D旋转剖视图正确答案：A14按在构件中所起的作用不同，钢筋可分为：受力筋、架立筋、构造筋、箍筋和A分布筋BⅠ级钢筋CⅡ级钢筋DⅢ级钢筋正确答案：A15尺寸界线应用哪种线绘制A粗实线B细实线C点画线D虚线正确答案：B16图纸说明的汉字应写成A黑体B宋体C楷体D长仿宋体正确答案：D17不可见轮廓线应用哪种线绘制？A粗实线B细实线C点画线D虚线正确答案：D18在六个视图中能够反映物体的高度和宽度的是A主视图B右视图C俯视图D后视图正确答案：B19尺寸界线应用哪种线绘制？A点画线B虚线C粗实线D细实线正确答案：D二.参照轴测图补第三视图（共4题,13.2分）1补左侧面图（必须手写答题卡拍照上传）正确答案：2补正立面图（必须手写答题卡拍照上传）正确答案：3补平面图（必须手写答题卡拍照上传）正确答案：4补平面图（必须手写答题卡拍照上传）正确答案：三.参照轴测图补六面视图（共2题,6.6分）1根据组合体的V、H投影图，在指定位置画出组合体的左侧面图和背面图（必须手写答题卡拍照上传）正确答案：左侧面图8分，背面图6分（每条线1分）2根据组合体的V、W投影图，在指定位置画出组合体的右侧面图和平面图（必须手写答题卡拍照上传）正确答案：每个图7分，四.补剖面断面图（共2题,6.6分）1对照T梁的V、W投影图，在指定位置画出1-1全剖面、2-2断面图（必须手写答题卡拍照上传）正确答案：1-1全剖面8分、2-2断面图8分2对照组合体的V、H投影图，在指定位置画出1-1全剖面、2-2断面图（必须手写答题卡拍照上传）正确答案：1-1全剖面9分、2-2断面图7分五.读图并标尺寸（共1题,3.3分）1参考轴测图补平面图并标注组合体的全部尺寸（所标尺寸必须符合建筑制图标准，尺寸数值按轴测图所标大小标注）（必须手写答题卡拍照上传）正确答案：补图6分，标注尺寸8分（每处1分），尺寸标注符合建筑制图标准1分六.阅读建筑施工图（共1题,3.3分）1读如下房屋平面图，补全图中总长、总宽尺寸数字（图中上方及右侧位置）及轴线编号（图中右侧位置），并填空：(必须手写答题卡，拍照上传）（1）该层住宅楼总长m，总宽m，分轴线有根。

土木工程制图期末试卷3一、填空（每空1分，共20分）1、工程建设制图中的主要可见轮廓线应选用2、房屋施工图由于专业分工的不同，分为、、和。

3、指北针圆的直径宜为，用细实线绘制。

4、在建筑平面图中，横行定位轴线应用从至依次编写；竖向定位轴线应用从至顺序编写。

5、工程制图图幅幅面主要有种。

6、根据不同的剖切方式，剖面图有剖面图、剖面图、剖面图、剖面图和剖面图。

7、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为_ _。

8、民用建筑一般由基础、___ __、楼板层和地坪层、_ _、屋顶、门窗等六大部分组成。

9、混凝土是由_ 按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题（每小题2分，共20分）1、在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2、在钢筋混凝土结构中，箍筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3、在钢筋混凝土结构中，受力钢筋的弯起作用是：( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4、在房屋建筑中，勒脚的作用：( )A. 保护房屋基础不受侵蚀B. 房屋四周的排水C. 保护房屋墙身不受侵蚀D. 房屋周边的装饰5、在房屋建筑中，散水的作用：( )A. 保护房屋基础B. 房屋四周的排水C. 保护房屋墙面D. 房屋周边的装饰6、在建筑施工图中，定位轴线是确定：( )A. 承重墙、柱子等主要承重构件轴线位置的B. 墙身轴线位置的C. 房屋基础轴线位置的D. 房屋柱子中心位置的7、用复制命令“copy”复制对象时，不可以：（）A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层8、在AutoCAD中，不可以通过以下方法改变一个系统变量的值：（）A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置9、用缩放命令“scale”缩放对象时：（）A、可以只在X轴方向上缩放B、不可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、不可以缩放小数倍10、在工作移动图形时，可利用以下方式实现：（）A、利用ctrl+p键B、利用shifl+p键C、按住鼠标中键拖动D、滚动鼠标中键移动三、求作三棱柱与三棱锥的相贯线(本大题10分)四、求作穿孔圆柱的H和W投影(本大题10分)五、画出出檐平屋顶房屋的两点透视图(本大题10分)六、画出物体的1-1，2-2断面图(本大题8分)七、补全梁的断面2-2，3-3；画全成型钢筋图（尺寸不注）并填写钢筋表(本大题14分)编号 1 2 3 4 5 6钢筋级别八、读图（8分）（1）看下图回答问题1、该柱的编号是_______ ____。
