《土木工程制图》复习题

土木工程制图期中考试试卷1一、基本知识（12分）1.试作出直径为40毫米的圆内接正五边形。

2.组合体视图的读图基本方法是什么？3.指北针的规定画法及用途？4.剖面图与断面图在标注上有何不同？举例说明。

二、（14 分）根据轴测图，画出三画投影图。

三、（12分）根据主观视图和左视图，画出俯视图。

四、（20分）画出1 — 1、2 — 2剖面图。

]下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。

□n六、（28分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）画出砖及毛石图例。

（2）注出大放脚的高度。

（3）注出基础底面的标高，注出室外地面标高-0. 800米，室内地面标出土0. 000米。

答案2.形体分析法、线面分析法3.表示建筑朝向Fl I 1OOLi I 1四、五、六、其中：（1 ）6分; (2 )一、填空题（本大题共5小题，每空1分，共9分）1.在工程制图中，当投射线垂直于投影面时，所得到的投影，称为________ o2.平行正投影的主要性质有积聚性__________ 、____________ 、___________ 。

3.在绘图中，假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为________ ;假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称为_________ 。

4.直线在与其平行的投影面上的投影，_______ （填“反映”或“不反映”）线段的实长，在其它面上的投影_______ （填“反映”或“不反映”）线段的实长。

5.单点长画线和双点长画线不应以___________ 为起始端。

二、单选题（第小题2分，共20分）1.工程上常用的图示方法中使用最广泛的是那一种？（）A.多面正投影法B.轴测投影法C.标高投影法D.透视投影法225.正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B.投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法3.多面正投影法的优点是：（）A.直观性强B.富有立体感和真实感C.绘图简便，立体感强D.绘图简便，度量性好4.下面哪一个性质不是中心投影法和平行投影法共有的基本性质（）A.同素性B.从属性C.积聚性D.平行性5.三面投影图中侧面投影反映形体的：（）A.上下、左右、前后的三个方位的关系B.左右、前后的方位关系C.上下、左右的方位关系D.上下、前后的方位关系6.如果A点在V投影面上，贝山（）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07.如果A点在H投影面上，贝山（）A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D.8.右图中两直线的相对几何关系是:A.相交B.交错C.相交垂直D.交错垂直9.下图中三棱锥的侧面投影是：（1A B C D三、已知AB、CD为两平行直线，完成它们的投影。

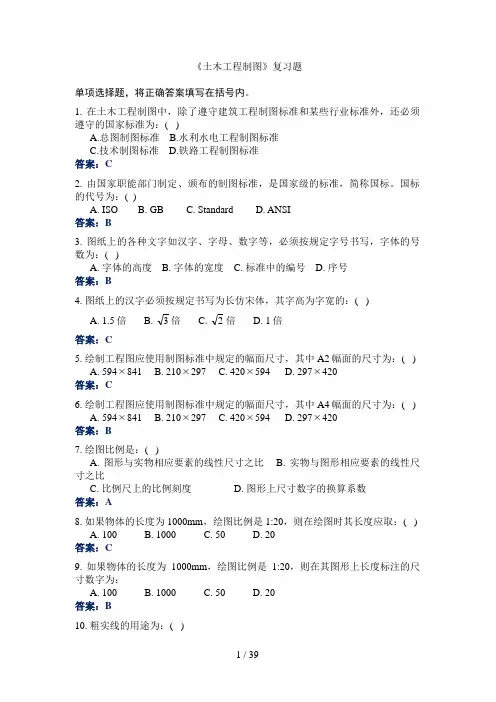

《土木工程制图》复习题单项选择题，将正确答案填写在括号内。
