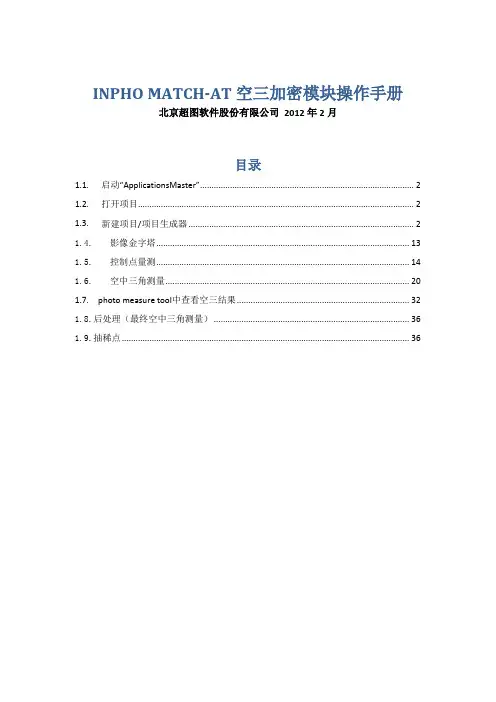

INPHO MATCH-AT 空三加密模块操作手册
北京超图软件股份有限公司 2012 年 2 月
目录
1.1. 启动“ApplicationsMaster”............................................................................................. 2 1.2. 打开项目........................................................................................................................ 2 1.3. 新建项目/项目生成器 .................................................................................................. 2 1.4. 影像金字塔.............................................................................................................. 13 1.5. 控制点量测.............................................................................................................. 14 1.6. 空中三角测量.......................................................................................................... 20 1.7. photo measure tool中查看空三结果 ........................................................................... 32 1.8.后处理（最终空中三角测量） ..................................................................................... 36 1.9.抽稀点 ............................................................................................................................. 36

INPHO软件自动空三加密流程

INPHO软件自动空三加密启动软件后建立一个新的工程，点击菜单栏的File，弹出窗口点击New File 弹出对话窗口点击ok，出现下面的窗口。

根据相关的设计文件，数据视情况开始相应的操作1.建立相机文件双击1弹出下面的对话窗口点击后弹出窗口填写相应的相机名称、类型、镜头类型。

点击后，弹出窗口点击，出窗口根据相机的检校文件，把相应的值填写到窗口中，由于影像经过畸变差改正所在像主点的坐标值都给定零值，点击接着点击下图中的到此相机文件就建好了。

2.导入影像数据回到project editor界面，双击Frame Type，弹出对话框。

在对话框，选择Import的第一个选项，如下图点击按钮，选中选择影像存放的工程目录文件夹点击按钮影像导入，在“”处填写飞行区域的地面平均高度值，点击按钮进行下一步点击按钮，出现下图的操作点击图中的按钮，点击下图中的按钮3.影像就导入工程完成了。

导入GPS导航数据导入航片初始坐标，即根据数据检查软件输出的XYZ坐标为初设概略航片坐标。

格式如下：# /航带分隔符11 x11 y11 z11 /航片号 X坐标 Y坐标 Z坐标12 x12 y12 z12#21 x21 y21 z2122 x22 y22 z22#⋯⋯⋯⋯#如果是GPS辅助摄影，按photoID px py pz omega phi kappa顺序导入，航带之间用“#”隔开。

接着双击下图中红线标注处双击后弹出下图的窗口点击上图中红色框标处，出现下图的对话窗口点击上图中红色框标处，出现下图的对话窗口选择根据数据检查软件输出的XYZ坐标建立的GPS导航数据后，双击图中红色框标注的按钮出现下图的对话窗口点击上图中的按钮出现下图的对话窗口点击上图中的按钮出现下图的对话窗口把影像序号、坐标对应好后点击上图中的按钮出现下图的对话窗口勾选相对应的选项后点击上图中的按钮出现下图的对话窗口点击上图中的按钮出现下图的对话窗口点击上图中的按钮出现下图的对话窗口点击上图中的按钮出现下图的对话窗口点击上图中的按钮出现下图的对话窗口点击上图中的按钮出现下图的对话窗口根据设计要求填入限差值。

基于Inpho的空三加密及正射影像制作方法研究_胡海友

2. 1 工程设置
包括：相机文件设置；影像引入； GPS / IMU 数据引入；像控点引入；设置航线；单位设置等。
注意事项： ①相机参数严格按照相机检校报告填写，尤其注意影像像素大小、相机焦距、主点偏移、及相机畸变纠正参数的正确性。②引入 GPS / IMU 数据及控制点数时注意 GPS 数据和 IMU 数据坐标系统要一致，数据 ID 和影像 ID 一致，并设置标准差。
除使用软件整合工具之外，还可以使用Ｒadiometrix Editor 进行人工干预调节，以达到满意的效果。
编辑拼接线：由于航片投影差问题，在房屋、道路等地物处，使用自动拼接会产生如图地物接边问题，需要在 Seam Editor 中修复（见图 4）。
桥梁处理：由于 DEM（见图 5）没有采集桥梁，使用该 DEM 生成的 DOM 会产生“拉花”和扭曲，解决方案是采集特征线时采集桥梁轮廓，并整理桥梁处的等高线，重新生成 DEM（见图 6）。将含有桥梁的单片重新生成正射影像，并重新镶嵌。
（ 3）引入 GPS / IMU 数据时，注意 GPS 数据 ID 与影像 ID 保持一致。
（ 4）可以手动生成航线，也可程序自动生成航线，没有角元素数据可以使用程序自动计算的航偏角。
（ 5）可以将区域网划区块处理，通过小的区块可方便检查航线设置及影像拼接是否正确。
（ 6）自动点生成过程中，使用 DTM 进行辅助，可以提高效率和准确性。
HU Haiyou
摘要摄影测量工作站 Inpho 高精度、高效率、高度自动化的特点使其在 DOM 及 DEM 的生产制
作中的优势得以体现，内业作业效率和产品质量显著提高。以成贵线某隧道数字高程模型及正射影像

Inpho软件作业指导

I n p h o软件作业指导-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII前言Inpho 摄影测量系统包括空中三角测量，三维立体编排，地形建模，正射影像处理和图像获取等。

空中三角测量MATCH-AT全自动空三（支持推扫式相机ADS4）inBlock光束法区域网平差地形建模MATCH-T自动生成DSM/DTMDTMaster DTM/LiDAR点编辑正射影像处理OrthoMaster生成真正射影像OrthoVista几百幅图像一起匀色和镶嵌为了方便4D产品的生产，特编写本指导书，结合自己经验和参考手册。

许多内容通过翻译，欠妥之处，还请指正。

本书着重介绍MATCH-AT MATCH-T DTMaster OrthoMaster OrthoVista五个模块。

1.1.MATCH-AT 自动空三加密S S T T E E P P11新建工程，需要以下几个数据：数字影像相机文件外方位元素初始值外业控制资料（控制点成果和刺点片）工作内容•指定项目名称•载入近似中心（GPS、INS）•载入图像•确定单位，像素大小，照相机的名称和mount rotation，地形高度•自动设定块打开Match-AT,点击，下拉点击弹出对话窗①输入工程名和存储路径②导入航片初始坐标，即根据航摄索引图等初设概略航片坐标。

格式如下2750 388000 5000000 3000 /航片号 X坐标 Y坐标 Z坐标2749 389000 5000000 30002748 390000 5000000 3000# /航带分隔符2779 360000 4997000 30002780 361000 4997000 30002781 362000 4997000 3000#…………#如果是GPS辅助摄影，按# Strip 1759 539286.802 335214.655 1774.851 -1.8738 -0.3952 -3.4960760 539839.899 335206.408 1782.623 -1.5935 -0.3668 -3.4721761 540439.471 335192.804 1783.540 0.2288 0.8253 -3.7421# Strip 2... ... ...顺序导入，航带之间用“#”隔开。

基于Inpho的空三加密及正射影像制作方法研究

Ｉｎｐｈｏ的ＭＡＴＣＨ— ＡＴ空三加密模块、ＭＡＴＣＨ— ＴＤＳＭ
２ＩｎｐｈｏＭａｔｃｈ — ａｔ空三加密技术流程
Ｍａｔｃｈ－ａｔ是专业的空三加密软件，自动匹配有效
正射纠正及ＯｒｔｈｏＶｉｓｔａ镶嵌匀色处理的技术流程，并探讨处理过程中遇到的问题及解决方案。
连接点的功能强大，在沙漠、森林等纹理比较弱的区域
也可以很好地进行匹配，可减少人工参与度，提高工作
２．２自动生成航线
可根据实际飞行手动设置航线，也可使用程序根据ＧＰＳ／ＩＭＵ数据自动计算航线。
２．３生成金字塔影像
影像必须做金字塔影像处理，以便后续显示及连
基于Ｉｎｐｈｏ的空三加密及正射影像制作方法研究：胡海友
注意事项： ①相机参数严格按照相机检校报告填写，尤其注意影像像素大小、相机焦距、主点偏移、及相机畸变纠正参数的正确性。② 引入ＧＰＳ／ＩＭＵ数据及控制点数时注意ＧＰＳ数据和ＩＭＵ数据坐标系统要一致，数据ＩＤ和影像ＩＤ一致，并设置标准差。
高程模型（ＤＥＭ）：精度１：２０００，格网尺寸２ｍｘ２ｉｎ。地形级别：本测区航摄资料于２０１３年６月完成航
空摄影，使用ＤＭＣ航测彩色数码片，共１８２张。航摄

无人机影像空三后处理流程

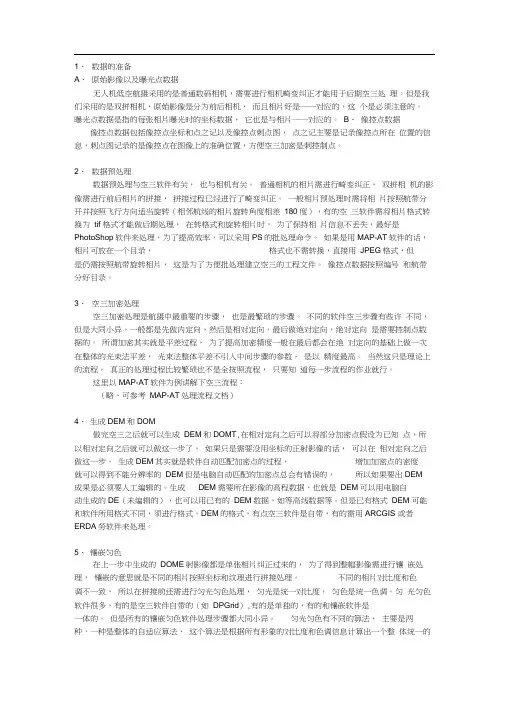

1、数据的准备A、原始影像以及曝光点数据无人机低空航摄采用的是普通数码相机，需要进行相机畸变纠正才能用于后期空三处理。

但是我们采用的是双拼相机，原始影像是分为前后相机，而且相片好是一一对应的，这个是必须注意的。

曝光点数据是指的每张相片曝光时的坐标数据，它也是与相片一一对应的。

B、像控点数据像控点数据包括像控点坐标和点之记以及像控点刺点图，点之记主要是记录像控点所在位置的信息，刺点图记录的是像控点在图像上的准确位置，方便空三加密是刺控制点。

2、数据预处理数据预处理与空三软件有关，也与相机有关。

普通相机的相片需进行畸变纠正，双拼相机的影像需进行前后相片的拼接，拼接过程已经进行了畸变纠正。

一般相片预处理时需将相片按照航带分开并按照飞行方向适当旋转（相邻航线的相片旋转角度相差180 度），有的空三软件需将相片格式转换为tif 格式才能做后期处理，在转格式和旋转相片时，为了保持相片信息不丢失，最好是PhotoShop软件来处理，为了提高效率，可以采用PS的批处理命令。

如果是用MAP-AT软件的话，相片可放在一个目录，格式也不需转换，直接用JPEG格式，但是仍需按照航带旋转相片，这是为了方便批处理建立空三的工程文件。

像控点数据按照编号和航带分好目录。

3、空三加密处理空三加密处理是航摄中最重要的步骤，也是最繁琐的步骤。

不同的软件空三步骤有些许不同，但是大同小异。

一般都是先做内定向，然后是相对定向，最后做绝对定向，绝对定向是需要控制点数据的。

所谓加密其实就是平差过程，为了提高加密精度一般在最后都会在绝对定向的基础上做一次在整体的光束法平差，光束法整体平差不引入中间步骤的参数，是以精度最高。

当然这只是理论上的流程，真正的处理过程比较繁琐也不是全按照流程，只要知道每一步流程的作业就行。

这里以MAP-AT软件为例讲解下空三流程：（略，可参考MAP-AT处理流程文档）4、生成DEM和DOM做完空三之后就可以生成DEM和DOMT,在相对定向之后可以将部分加密点假设为已知点，所以相对定向之后就可以做这一步了，如果只是需要没用坐标的正射影像的话，可以在相对定向之后做这一步。

INPHO软件自动空三加密流程样本

INPHO软件自动空三加密
启动软件后建立一个新的工程, 点击菜单栏的File, 弹出窗口
点击New File 弹出对话窗口
点击ok, 出现下面的窗口。

根据相关的设计文件, 数据视情况开始相应的操作
1.建立相机文件
双击1弹出下面的对话窗口
点击后弹出窗口
填写相应的相机名称、类型、镜头类型。

点击后, 弹出窗口
点击, 出窗口
根据相机的检校文件, 把相应的值填写到窗口中, 由于影像经过畸变差改正所在像主点的坐标值都给定零值, 点击
接着点击下图中的
到此相机文件就建好了。

2.导入影像数据
回到project editor界面, 双击Frame Type, 弹出对话框。

在对话框, 选择Import的第一个选项, 如下图。

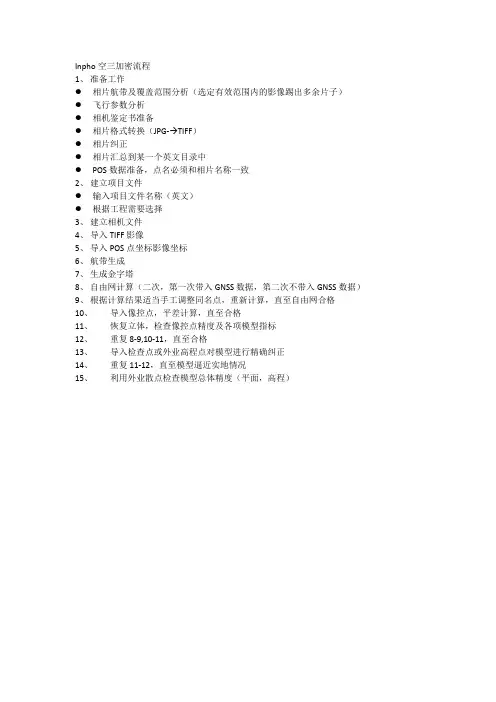

Inpho空三加密流程

Inpho空三加密流程
1、准备工作
●相片航带及覆盖范围分析（选定有效范围内的影像踢出多余片子）
●飞行参数分析
●相机鉴定书准备
●相片格式转换（JPG-→TIFF）
●相片纠正
●相片汇总到某一个英文目录中
●POS数据准备，点名必须和相片名称一致
2、建立项目文件
●输入项目文件名称（英文）
●根据工程需要选择
3、建立相机文件
4、导入TIFF影像
5、导入POS点坐标影像坐标
6、航带生成
7、生成金字塔
8、自由网计算（二次，第一次带入GNSS数据，第二次不带入GNSS数据）
9、根据计算结果适当手工调整同名点，重新计算，直至自由网合格
10、导入像控点，平差计算，直至合格
11、恢复立体，检查像控点精度及各项模型指标
12、重复8-9,10-11，直至合格
13、导入检查点或外业高程点对模型进行精确纠正
14、重复11-12，直至模型逼近实地情况
15、利用外业散点检查模型总体精度（平面，高程）。
