高考物理最新模拟题精选训练(电路)专题02电路故障分析(含解析)

嘴哆市安排阳光实验学校专题21 电路故障问题一：专题概述电路故障的分析方法电路故障一般是短路或断路,常见的情况有:导线断芯、灯泡断丝、灯座短路、变阻器内部断路、接触不良等现象.检查故障的基本方法有两种:1.电压表检测方法:如果电压表示数为0,说明电压表上无电流通过,则可能在并联路段之外有断路,或并联路段内有短路.如果电压表有示数,说明电压表上有电流通过,则在并联路段之外无断路,或并联路段内无短路.2.用多用电表的欧姆挡检测要对检测的电路切断电源,逐一使元件脱离原电路(或对某段电路检测)后测量是通路还是断路,便可找到故障所在.二：典例精讲1．电路中短路故障分析典例1：(单选)如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是( )．A．R1短路 B．R2断路C．R2短路 D．R3短路【答案】D2．电路中断路故障分析典例2：如图所示，电源电动势为6 V，当开关S接通时，灯泡L1和L2都不亮，用电压表测得各部分电压是U ad＝0，U cd＝6 V，U ab＝6 V，由此可判定( ) A．L1和L2的灯丝都断了 B．L1的灯丝断了C．L2的灯丝断了 D．变阻器R断路【答案】C3．多用表检测电路故障问题典例3：某兴趣小组用多用电表来排查电路故障，某同学连接的实验电路如图所示（每个干电池的铭牌都为1.5V、0.5Ω），电键闭合后A、B（2.5V 1W）灯泡都不亮，该小组用下列两种方法检查电路故障．①先应用多用表的直流电压挡进行检查，那么选择开关应置于（只填序号）A．2.5V B．10V C．50V D．250V②该小组成员测试结果如下表所示，在测量a、b间电压时，红表笔应接触（填a或b），根据测试结果，可以判断的故障是（只填序号）A．灯A短路 B．灯B短路 C．c、d段断路 D．d、f段断路测试点电压表a、b 有示数c、b 有示数c、d 无示数d、f 有示数③再选择多用电表的电阻挡进行测量，测量结果如图所示，那么进一步检查的故障是（只填序号）A．灯A断路 B．灯B断路 C．灯A、B均断路 D．d、e段断路测点欧姆表针偏转情况c、de、de、f④在进行操作③之前，应首先，再将多用表置于电阻挡，然后检查“欧姆零点”才能使用欧姆表的欧姆挡测量电阻．【答案】B；a；D；、D；将电键断开．三总结提升电路故障的分析方法1．故障特点(1)断路特点：断路部分电路中电流为零，而电压不为零。

专题02 机车启动问题1．(2017福建霞浦一中期中)升降机从地面上升，在一段时间内的速度随时间变化情况如下列图．如此升降机内一个重物受到的支持力的功率随时间变化的图象可能是如下图中的〔g取10m/s2〕〔〕【参考答案】．C2． (2016·江苏盐城高三模拟)把动力装置分散安装在每节车厢上，使其既具有牵引动力，又可以载客，这样的客车车厢叫做动车。

而动车组是几节自带动力的车厢(动车)加几节不带动力的车厢(也叫拖车)编成一组。

假设动车组运行过程中受到的阻力与其所受重力成正比，每节动车与拖车的质量都相等，每节动车的额定功率都相等。

假设2节动车加6节拖车编成的动车组的最大速度为120 km/h，如此9节动车加3节拖车编成的动车组的最大速度为( ) A．120 km/h B．240 km/hC．360 km/h D．480 km/h【参考答案】．C【名师解析】假设开动2节动车带6节拖车，最大速度可达到120 km/h。

动车的功率为P，设每节车厢所受的阻力为F f，如此有2P＝8F f v，当开动9节动车带3节拖车时，有9P＝12F f v′，联立两式解得v′＝360 km/h故C正确。

3．(2016·曲阜师大附中高三一检)有一辆新颖电动汽车，总质量为1 000 kg。

行驶中，该车速度在14～20 m/s范围内保持恒定功率20 kW不变。

一位同学坐在驾驶员旁边观察车内里程表和速度表，记录了该车在位移120～400 m范围内做直线运动时的一组数据如下表，设汽车在上述范围内受到的阻力大小不变，如此( )s/m120160200240280320360400 v/(m·s－1)14.516.518.019.019.720.020.020.0A.该汽车受到的阻力为1 000 NB．位移120～320 m过程牵引力所做的功约为9.5×104 JC．位移120～320 m过程经历时间约为14.75 sD．该车速度在14～20 m/s范围内可能做匀加速直线运动【参考答案】．AC4．(2016·福建福州高三期中)质量为m的汽车行驶在平直的公路上，在运动过程中所受阻力不变。

避躲市安闲阳光实验学校电路1.【2011•石景山模拟】在如图8所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（）A．I1增大，I2 不变，U增大B．I1减小，I2 增大，U减小C．I1增大，I2 减小，U增大D．I1减小，I2 不变，U减小1.【答案】B2.【2011•石景山模拟】为了测量某电池的电动势E（约为3V）和内阻r，可供选择的器材如下：A．电流表G1（2mA 100Ω）B．电流表G2（1mA 内阻未知）C．电阻箱R1（0~999.9Ω） D．电阻箱R2（0~9999Ω）E．滑动变阻器R3（0~10Ω 1A） F．滑动变阻器R4（0~1000Ω 10mA）G．定值电阻R0（800Ω 0.1A） H．待测电池I．导线、电键若干①采用如图12（甲）所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：I1（mA）0.40 0.81 1.20 1.59 2.00I2（mA）0.20 0.40 0.60 0.80 1.00根据测量数据，请在图12（乙）坐标中描点作出I1—I2图线．由图得到电流表G2的内阻等于Ω．②在现有器材的条件下，测量该电池电动势和内阻，采用如图12（丙）所示的电路．在给定的器材中，图中滑动变阻器①应该选用，电阻箱②应该选用（均填写器材后面的代号）．③根据图12（丙）所示电路，请在图12（丁）中用笔画线代替导线，完成实物电路的连接．2.【答案】①200 ②R3R2③连线见图12（丁）3.【2011•西城一模】在如图所示的电路中，E为电源的电动势，r为电源的内电阻，R1、R2为可变电阻。

在下列叙述的操作中，可以使灯泡L的亮度变暗的是A．仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小3.【答案】AD4.【2011•巢湖一检】在如图所示的电路中，电源电动势为E：，内阻为r，C 为电容器，R0为定值电阻，R为滑动变阻器。

高三物理电路分析练习题及答案题一：在一个电路中，有一个电阻R1和一个电阻R2串联，电压源E的电动势为12V，内阻为4Ω。

R1的阻值为6Ω，R2的阻值为8Ω。

求电路中的总电阻值和总电流。

解题思路：根据串联电阻的计算公式，总电阻Rt可以通过以下公式计算得出：Rt = R1 + R2其中，R1和R2分别为两个串联电阻的阻值。

解答：根据题意，R1的阻值为6Ω，R2的阻值为8Ω，因此总电阻为：Rt = 6Ω + 8Ω = 14Ω同时，根据欧姆定律的公式，电流I可以通过以下公式计算得出：I = E / (Rt + r)其中，E为电压源的电动势，Rt为总电阻，r为电压源的内阻。

对于本题，E=12V，Rt=14Ω，r=4Ω，代入公式计算得：I = 12V / (14Ω + 4Ω) = 0.6667A因此，这个电路中的总电阻为14Ω，总电流为0.6667A。

题二：在一个并联电路中，有一个电阻R3和电阻R4并联，电流源I的电流为2A。

R3的阻值为3Ω，R4的阻值为5Ω。

求电路中的总电阻值和总电流。

解题思路：根据并联电阻的计算公式，总电阻Rp可以通过以下公式计算得出：1 / Rp = 1 / R3 + 1 / R4其中，R3和R4分别为两个并联电阻的阻值。

解答：根据题意，R3的阻值为3Ω，R4的阻值为5Ω，因此总电阻为：1 / Rp = 1 / 3Ω + 1 / 5Ω计算得：1 / Rp = 8 / 15Ω通过移项和倒数运算，可以得到总电阻Rp：Rp = 15Ω / 8 ≈ 1.875Ω同时，根据电流的分配规律，电路中的总电流It可以通过以下公式计算得出：It = I * (R3 / (R3 + R4))其中，I为电流源的电流，R3和R4分别为两个并联电阻的阻值。

对于本题，I=2A，R3=3Ω，R4=5Ω，代入公式计算得：It = 2A * (3Ω / (3Ω + 5Ω)) = 2A * (3Ω / 8Ω) = 0.75A因此，这个电路中的总电阻为1.875Ω，总电流为0.75A。

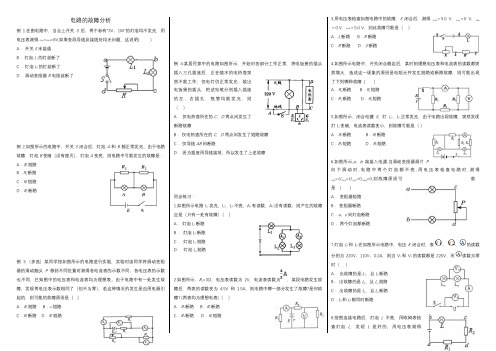

电路的故障分析例1.在图电路中，当合上开关S后，两个标有“3V、1W”的灯泡均不发光，用电压表测得Uac=Ubd=6V,如果各段导线及接线处均无问题，这说明( ) A．开关S未接通B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．滑动变阻器R电阻丝断了例2.如图所示的电路中，开关S闭合后，灯泡A和B都正常发光。

由于电路故障，灯泡B变暗（没有熄灭），灯泡A变亮，则电路中可能发生的故障是：A．R1短路B．R1断路C．R2短路D．R2断路例 3.（多选）某同学按如图所示的电路进行实验，实验时该同学将滑动变阻器的滑动触头P移到不同位置时测得各电流表的示数不同、各电压表的示数也不同，已知图中的电压表和电流表均为理想表。

由于电路中有一处发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是（）A．R1短路 B．RP短路C．R2断路 D．R2短路例 4.某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，则（）A．仅电热壶所在的C，D两点间发生了断路故障B．仅电热壶所在的C，D两点间发生了短路故障C．仅导线AB间断路D．因为插座用导线接地，所以发生了上述故障同步练习：1.如图所示电路L1发光，L2，L3不亮，A1有读数，A2没有读数，则产生的故障应是（只有一处有故障）（）A．灯泡L1断路B．灯泡L2断路C．灯泡L2短路D．灯泡L3短路2.如图所示，R2=3Ω，电压表读数为2V ，电流表读数为，某段电路发生故障后，两表的读数变为4.5V和1.5A，则电路中哪一部分发生了故障?是何故障? (两表均为理想电表)（）A．R1断路 B．R2断路C．R3断路 D．R1短路3.用电压表检查如图电路中的故障，S闭合后，测得Uad＝5.0 V，Ucd＝0 V，Ubc＝0 V，Uab＝5.0 V，则此故障可能是（）A．L断路 B．R断路C．R′断路 D．S断路4.如图所示电路中，开关闭合稳定后，某时刻理想电压表和电流表的读数都突然增大，造成这一现象的原因是电阻元件发生短路或断路故障，则可能出现了下列哪种故障 ( )A．R3断路 B．R1短路C．R2断路 D．R3短路5.如图所示，闭合电键S，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变暗，电流表读数变小，则故障可能是（）A．R1断路 B．R2断路C．R3短路 D．R4短路6.如图所示,a、b端接入电源,当滑动变阻器滑片P向下滑动时,电路中两个灯泡都不亮,用电压表检查电路时,测得Uab=U,Ucd=U,Uac=0,Ubd=0,则故障原因可能是( )A．变阻器短路B．变阻器断路C．a、c间灯泡断路D．两个灯泡都断路7.灯泡L1和L2在如图所示电路中，电压K 闭合时，表、、的读数分别为220V、110V、0.2A，则当V1和V2的读数都是220V ，而读数为零时（）A．出故障的是L1，且L1断路B．出故障的是L2，且L2短路C．出故障的是L2，且L2断路D．L1和L2都同时断路8.按图连接电路后，灯泡L不亮，用欧姆表检查灯泡L，发现L是好的，用电压表测得Ucd=Ubd=0，Uad=6 V。

坑爹的模电试卷编号01 ………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

2023年高考物理静电场常用物理模型最新模拟题精练专题2.电场线模型一．选择题1.(2023湖南怀化名校联考)A 、B 两个点电荷周围产生的电场线分布如图所示，一个离子从两点电荷连线的中垂线上的一点a 射入，轨迹如图中的ab 所示，b 为两点电荷连线上的一个点，忽略离子的重力，则可以判断（）A.射入的离子带正电荷B.A 、B 两小球带等量异种电荷C.在a 点时，A 、B 对离子的作用力大小相等D.离子在a 点的电势能一定大于在b 点的电势能【参考答案】D【名师解析】由图可知，粒子受到的电场力的方向向右，但由于不知道A 、B 哪一侧带正电，所以不能判断出粒子的电性，故A 错误；等量异种点电荷的电场线两侧是对称的，可知该处两个小球的带电量不相等，故B 错误；根据2Qq F k r可知，a 点到两小球距离相等，但两球带电量不同，所以作用力大小不相等，故C 错误；粒子受到的电场力的方向向右，电场力的与粒子运动的轨迹之间的夹角是锐角，可知电场力做正功粒子的电势能减小，故D 正确；2．（2023湖南名校质检）如图所示，两个等量异种点电荷A 、B 固定在同一条水平线上，电荷量分别为＋Q 和－Q 。

MN 是水平放置的足够长的光滑绝缘细杆，细杆上套着一个中间穿孔的小球P ，其质量为m ，电荷量为＋q （可视为试探电荷，不影响电场的分布）。

现将小球从点电荷A 的正下方C 点由静止释放，到达点电荷B 的正下方D 点时，速度为2m/s ，O 为CD 的中点。

则（）A ．小球从C 至D 先做加速运动后做减速运动B ．小球运动至O 点时速度为2m/sC ．小球最终可能返回至O 点D ．小球在整个运动过程中的最终速度为2m/s【参考答案】．BD【名师解析】小球从C 至D ，小球P 受到的库仑力的合力方向始终向右，所以小球从C 至D 一直做加速运动，故A 错误；小球从C 至D ，电场力做功212CD D W mv =，小球从C 至O ，电场力做功212CO O W mv =，根据对称性，U CO ＝U OD ，所以W CD ＝2W CO ，则222O D v v ==m/s ，故B 正确；如图：根据小球受力情况可知：小球不可能返回至O 点，故C 错误；小球在整个运动过程中的最终速度为2m/s ，故D 正确。

电路及电路故障分析练习1．下面四个电路图中，开关闭合后，三个电阻并联的是（）A B C D2. 如图，若只需L1发光，连接；若要求L1和L2串联发光，连接；若要求L1和L2并联发光，连接.第2题3．S1合，S2、S3都开联; S1、S2、S3都闭合联第3题第4题4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A 灯L1短路B 灯L2短路C 灯L1断路D 灯L2断路第5题6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A．灯L1断路 B.灯L2短路C．灯L1短路 D.灯L1、L2都断路第6题7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）原因一：原因二：第7题8. 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A．灯L2断路 B.灯L2短路C．灯L1断路 D.灯L1短路第8题9.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开第10题10. 小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号.小明请电工安装完毕，闭合开关，电灯不亮.电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是.11. 如图，电路中除了有一根导线是断的，其余器材均完好，灯L1电阻为10Ω，灯L2电阻为5Ω，电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c 接线柱相连.（1）操作前，小刚选用电表应是下列哪个？甲．量程为3V的电压表乙．量程为15V的电压表丙．量程为0.6A的电流表（2）当电表接a、b两点时，如果电表有示数，则导线一定是断的；如果电表没有示数，则说明导线可能是断的.当电表接a、c两点时，如果电表有示数，则导线未断，此时电表的示数为.12.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路参考答案1．D 2．CD BC CD、AB 3．R1和R2串R1和R3并4．甲是电流表，乙是电压表5．D 6．B 7．原因一：L1开路，L2完好原因二：L2短路，L I烧坏8．D 9．D 10．下面是灯泡，上面是开关a左侧零线断路11．（1）乙（2）①②、③③ 4V 12．C。

目录：一、电路的动态变化 二、交变电流一、电路的动态变化1． 如图6.01所示电路中，当滑动变阻器的滑片P 向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？图6.01解析：这是一个由局部变化而影响整体的闭合电路欧姆定律应用的动态分析问题。

对于这类问题，可遵循以下步骤：先弄清楚外电路的串、并联关系，分析外电路总电阻怎样变化；由rR EI +=确定闭合电路的电流强度如何变化；再由Ir E U -=确定路端电压的变化情况；最后用部分电路的欧姆定律IR U =及分流、分压原理讨论各部分电阻的电流、电压变化情况。

当滑片P 向左滑动，3R 减小，即总R 减小，根据rR EI +=总总判断总电流增大，A 1示数增大；路端电压的判断由内而外，根据Ir E U -=知路端电压减小，V 示数减小； 对R 1，有11R I U 总=所以1U 增大，1V 示数增大； 对并联支路，12U U U -=，所以2U 减小，2V 示数减小；对R 2，有222R U I =，所以I 2减小，A 2示数减小。

2． 用伏安法测一节干电池的电动势和内电阻，伏安图象如图6.02所示，根据图线回答：（1）干电池的电动势和内电阻各多大？（2）图中a 点对应的外电路电阻是多大？电源此时内部热功率是多少？（3）图中a 、b 两点对应的外电路电阻之比是多大？对应的输出功率之比是多大？ （4）在此实验中，电源最大输出功率是多大？图6.02解析：（1）开路时（I=0）的路端电压即电源电动势，因此V E 5.1=，内电阻Ω=Ω==2.05.75.1短I E r 也可由图线斜率的绝对值即内阻，有：Ω=Ω-=2.05.20.15.1r （2）a 点对应外电阻Ω=Ω==4.05.20.1a a a I U R 此时电源内部的热耗功率：W W r I P a r 25.12.05.222=⨯==也可以由面积差求得：W W U I E I P a a a r 25.1)0.15.1(5.2=-⨯=-=（3）电阻之比：140.5/5.05.2/0.1=ΩΩ=b a R R 输出功率之比：110.55.05.20.1=⨯⨯=W W P P b a （4）电源最大输出功率出现在内、外电阻相等时，此时路端电压2EU =，干路电流2短I I =，因而最大输出功率W W P m 81.225.725.1=⨯=出 当然直接用rE P m 42=出计算或由对称性找乘积IU （对应于图线上的面积）的最大值，也可以求出此值。

专题：电路故障问题考点1：故障问题基础知识1.故障类型：短路和断路，区别------①断路：没有电流 ②短路：有电流且电流很大2.串并联电路故障特点：①串联电路：1断全断，1短1通②并联电路：1断1通，1短全短3.电压表串联在电源两极上---测电压电压（此时串联在电路中的用电器不工作）如下图：4.检测故障（断路或者短路）位置：①电压表②电流表或者导线考点2：串联电路故障分析---先根据有无电流判断故障类型，再根据电压表有无示数判断故障位置1. 断路故障，如右图判断步骤： （1）无电流（L 1和L 2灯都不亮或者电流表无示数） 断路（2）断路位置---------看电压表有无示数①电压表有示数且接近电源电压，则 L 1 断路（圈内断路----与电压表并联的用电器断路）②电压表无示数，则 L 2 断路（圈外断路----并联之外的用电器断路） 2.短路故障 （1）有电流且电流变大（其中一盏灯亮或者电流表有示数） 短路（2）短路位置---------看电压表有无示数①电压表有示数且接近电源电压，则 L 2短路（圈外断路----与电压表并联之外的用电器短路） ②电压表无示数，则L 1 短路（圈内短路----与电压表并联的用电器短路）2. 实验电路的故障分析--如图2根据电表判断故障问题 （1）电流表无示数 断路判断故障类型 判断故障类型图1①电压表有示数且接近电源电压 ：定值电阻R 1断路②电压表无示数： 滑动变阻器R 断路（2）电流表有示数且示数变大 短路考点3：并联电路故障分析----只考断路问题（1断1通）如图4：R 1、R 2并联，发现只有一盏灯发光电压表示数不变------谁不工作谁断路（1）电流表有示数，L 1工作，说明L 2断路（2）电流表无示数，L 2工作，说明L 1断路考点4：用导线检测故障例题1：如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S ，发现两灯均不发光，于是他用一根导线分别连接到ab 、bc 、cd 和ac 两点，灯L 1、L 2均不发光，再用导线连接到bd 两点时，灯L 1发光，L 2不发光，由此判定电路的故障可能是（ ）A ．开关S 断路B ．灯L 1与开关S 均断路C ．灯L 2断路D ．灯 L 2与开关 S 均断路方法：用电器短路是指用一根导线将某个用电器的两端连接起来，被短路的用电器中无电流通过。
