焊接接头和坡口形式焊接接头形式可分为：对接接头、T形接头、角接接头和搭接接头。
一、对接接头将两块钢板对在一起焊接，称为对接；一块钢板卷成圆筒后对在一起焊接，也属对接。
对接接头容易焊透，受力情况好，应力分布均匀，联接强度高，因而焊接接头质量容易保证。
为了保证焊接质量，必须在焊接接头处开适当的坡口。
坡口的主要作用是保证焊透，此外，坡口的存在还可形成足够容积的金属液熔池，以便焊渣浮起，不致造成夹渣。
坡口的几何尺寸必须设计好，以便减少金属填充量、减少焊接工作量和减少变形。
对接接头形式如图2-14所示。
对于钢板厚度在6 mm以下的双面焊，因其手工焊的熔深可达4 mm，故可以不开坡口，如图2-14（a）所示。
对于厚度在6－40 mm 的钢板，可采用如图2-14（b）所示的V 形坡口，进行双面焊。
在无法进行双面焊时，也可采用带垫板（厚度≥3mm）的单面焊。
由于垫板的存在，不易被烧穿。
当板厚为12－60mm时，可采用如图2-14（c）示的X形坡口。
在板厚相同的情况下，采用X形坡口可减少焊条金属量二分之一左右，而且焊件的变形及所产生的内应力相应小些，因此它多用于厚度较大并变形要求较小的工件。
X形坡口有对称的；还有不对称的，即一侧深另一侧浅。
较浅的一侧焊接工作量小些图2-14（d）（e）分别为单U形坡口及双U形坡口，这类坡口的填敷金属量均较V形坡口少些，焊件变形也较小，但其坡口加工较困难，故一般只在较重要的焊接结构时采用。
当对接的两块钢板厚度不相等时，为了防止焊接时薄的一边金属过热，而厚的一边金属难于熔化的现象，避免焊不透或烧穿；为了减少由于接头处厚度不等、刚度不一而产生焊接变形与裂纹的可能性，应采用如图2-15所示的厚度过渡开坡口的形式。
在考虑焊接接头时采用等厚度焊接是一条很重要的原则。
当薄板厚度≤10mm，两板厚度差≥3mm；或当薄板厚度>10mm而两板厚度差大于薄板厚度的30％，或超过5mm时，均应按图2-15的要求削薄厚度边缘。

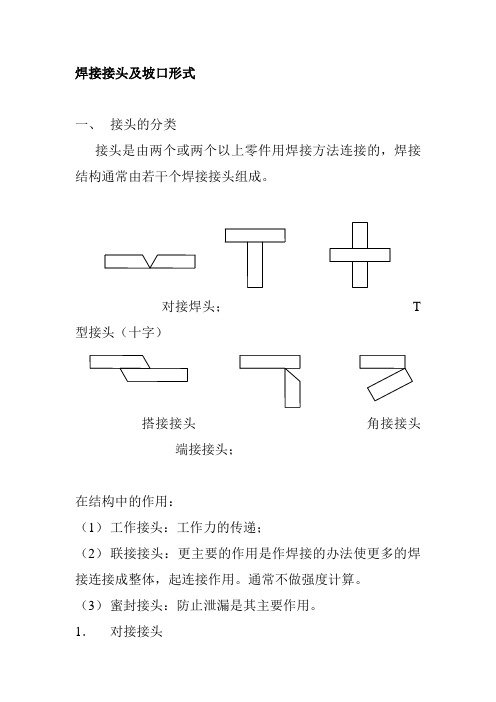

焊接接头及坡口形式一、接头的分类接头是由两个或两个以上零件用焊接方法连接的，焊接结构通常由若干个焊接接头组成。
对接焊头；T 型接头（十字）搭接接头角接接头端接接头；在结构中的作用：（1）工作接头：工作力的传递；（2）联接接头：更主要的作用是作焊接的办法使更多的焊接连接成整体，起连接作用。
通常不做强度计算。
（3）蜜封接头：防止泄漏是其主要作用。
1．对接接头从受力的角度看，受力状况好，应力集中程度小，材料消耗少，变形也较小。
往往在接头开坡口。
2．T型和十字接头将相互垂直的焊件用角焊缝边接起来的接头，分焊透、不焊透两种，接头焊透，要根据坡口的T型和十字接头承受动载能力而定，不焊透的T型和十字接头承受力是不周的。
3．搭接接头°是指两个焊接部分重叠在一起。
搭接接头应力分布不均匀，强度较低。
4．角接头是指两个焊件的端面构成大于30°、小于是135°夹角，用焊接连接起来的接头。
5．端接接头是指将两构件重叠放置或两焊件之间的夹角不大于30°，用焊接边接起来的接头。
二、坡口的形式和坡口尺寸1．坡口的形式主要是保证焊接接头的质量和方便焊接、使焊缝根部焊透。
选用何种坡口形式，主要取决于焊接的方法、焊接的位置、焊件的厚度、焊缝熔透要求。
选择坡口应注意如下问题：1)坡口的加工条件；2)可焊接性；3)焊接材料的消耗生产成本；4)焊接变形如何；常用的坡口形式：1）I型2）V型3）双Y型4）U型5）双Y形2．坡口的作用1）确保焊接电源深入到坡口根部间隙处；2）操作清除焊渣；3）调节熔敷金属比例，提高焊接接头综合性能；3．坡口的加工加工方法的选择：（1）剪边：用剪板机剪切加工；（2）刨边：用刨床或刨边机加工；（3）车边：用车床和专用管贡上加工；（4）热切割：用气体火焰或等离子弧加工；（5）碳弧切割：清理焊根时开坡口；（6）铲削或磨削：手工或风动工具铲削坡口；4．坡口尺寸1）坡口角度：两坡面之间的夹角；符号a表示。
焊接接头坡口形式和尺寸的标记符合下列规定：
反面衬垫类型代号
坡口形式代号
接头形式代号
焊接方法及焊透种类代号1、焊接方法及焊透种类代号：
2、接头形式代号：
3、坡口形式代号：
对接焊缝坡口形状和尺寸（板对接、型钢对接）
注：板对接焊缝优先选用埋弧焊
箱型主焊缝坡口形状和尺寸
焊接H型钢与十字柱主焊缝埋弧焊坡口形状和尺寸
CO2气体保护焊 T型接头坡口形状和尺寸
电渣焊坡口形状和尺寸
