装配图的特殊画法

工具钳工(技师)操作证理论知识100题及答案1、【单选题】YYW-300型动平衡机的平面分离旋钮中A代表旋转体()。

(C)A、右校正平面至右支承之间的距离B、右校正平面至左支承之间的距离C、左校正平面至左支承之间的距离D、左校正平面至右支承之间的距离2、【单选题】一般情况下，机床夹具担负着工件在夹具中的() 功能(A)A、定位B、夹紧C、定位和夹紧D、安装3、【单选题】以下关于借料的说法选项中，哪个()是正确。

(C)A、借料就是不要浪费工件原材料B、借料就是向车间的其他人借材料C、借料就是通过试划和调整，将工件各部分的加工余量在允许的范围内重新分配，互相借用D、借料就是通过试划线，向工件其它部位借材料4、【单选题】以下关于找正的说法选项中，哪个()是正确的描叙。

(C)A、找正就是让工件处于划线平台正中央位置B、找正就是利用千斤顶，使工件在划线平台上处于正确位置C、找正就是利用划线工具，使工件上有关的毛坯表面处于合适的位置D、找正就是划线时找准工件的正中心位置5、【单选题】利用自准光学量仪，可以测出反射镜对光轴()很小偏转。

(A)A、垂直方向B、水平方向C、前后位置I)、旋转方向6、【单选题】周节仪是用()测量齿轮齿距误差的一种量仪(C)A、绝对测量法B、比较测量法C、相对测量法7、【单选题】在装配图的特殊画法中，零件的工艺结构，如倒角、圆角、退刀槽等允许不画，属于()画法。

(C)A、简化画法B、拆卸画法C、假想画法D、夸大画法8、【单选题】型腔脱模斜度小，模具镶块处缝隙太大或模芯无进气孔会导致()。

(D)A、塑件翘曲变形B、塑件产生裂纹C、粘模D、脱模困难9、【单选题】大孔径齿轮内径找正端面定位心轴适用于（）。

（B）A、大孔径的小齿轮B、大孔径的大齿轮C、大孔径的筒形齿轮D、大孔径的长齿轮10、【单选题】夹具安装在机床主轴上常用结构一般有（）种（C）A、二B、三C、四D、五11、【单选题】盘扣式支撑架搭设高度超过（）m时，架体应另行专门设计。

第十三讲——画装配图知识点3：装配图的特殊表达方法1.拆卸画法在装配图中，当某些视图中会因一个或几个零件遮住大部分装配体，此时可以假想将某些零件拆卸后画装配图，这种画法称为拆卸画法。

2.沿零件的结合面剖切画法可假想沿某些零件的结合面进行剖切，再画出视图。

此时结合面上不画剖面线，但被剖切到的零件的截断面则必需画出剖面线。

转子油泵装配图中的右视图就是沿泵盖的结合面剖切后画出的。

3.单独表达某个零件可另外单独画出该零件的某一视图。

如图中单独画出了件6(泵盖)的两个视图。

4.夸大画法在装配图中，对于绘制一些薄片零件、细丝弹簧、微小间隙以及较小的斜度或锥度，允许将该部分不按原比例绘制，而将其适当夸大绘制，以便画图和看图，如图中件5(垫片)就是用夸大的方法画出的。

5.假想画法(1)当需要表示某些零件的运动范围和极限位置时，可用双点划线画出这些运动零件在极限位置的外形图，如下图中手杆的运动极限位置。

(2)当需要表达本部件与相邻零(部)件的装配关系时，可用双点划线画出相邻零件与本部件相邻部分的轮廓线。

6.展开画法为了表达某些重叠的装配关系，如多级传动变速箱，可以假想按其运动顺序剖切，然后展开在一个平面上，画出剖视图。

这种画法称展开画法。

图示的是挂轮架的展开画法。

7.简化画法在装配图中，零件的圆角、倒角、退刀槽等工艺结构可不画出；滚动轴承等标准件可采用规定的简化画法。

对于若干相同的紧固件组或零部件组,可以只详细地画出其中一组(对于紧固件组甚至一组都可以不画)，其余各组用细点画线表示其位置即可，如右图所示。

对于油杯、油标、电机等标准组合件或标准部件，无论是否被剖切，都可以只画出其简单的外形。

在装配图中，可用粗实线表示带传动中的“带”，用细点画线表示链传动中的“链”。

管子可仅画出其两端部分的形状，中间部分用细点画线画出其中心线即可，也可用与管子中心线重合的单根粗实线表示。

知识点3：装配图的特殊表达方法。

第八章装配图8.1装配图的作用和内容装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理以及零、部件间的装配和连接关系，是机械设计和生产中的重要技术文件之一。

1、一组视图表达机器或部件的传动线路、工作原理、各组成零件的相对位置、装配关系、连接方式和主要零件的结构形状等。

2、必要的尺寸只需标注出表示机器或部件的性能、装配、检验和安装所必需的一些尺寸。

3、技术要求用数字符号或文字对机器或部件的性能、装配、检验、调整、验收以及使用方法等方面的要求进行说明。

4、零件序号、明细栏和标题栏装配图与零件图最明显的区别就是在装配图中对每个零件进行编号，并在标题栏上方按编号顺序绘制成零件明细栏。

8.2装配图的视图表达方法装配图和零件图一样都是机械图样，它们的共同点是都要表达出装配体或零件的内、外结构。

国家标准关于零件的各种表达方法和选择视图的原则，在表达部件时也适用。

但零件图与装配图又有区别。

零件图用来表达零件的结构、形状，而装配图主要表达机器或部件的工作原理、装配关系，因此装配图在表达方面有它的特殊性。

为了清晰而又简便地表达出部件的结构，机械制图国家标准对装配图提出了一些规定画法和特殊画法。

8.2.1装配图视图的选择1、主视图一般将装配体的工作位置作为选取主视图的位置，以最能反映装配体的装配关系、工作原理及结构、形状的方向作为画主视图的方向。

若装配体工作位置倾斜，应先放正，再进行绘图。

2、其它视图主视图未能表达清楚的装配关系，应根据需要配以其他基本视图或辅助视图，直至把工作原理、装配关系完全表达清楚。

可根据需要进行适当的剖视、断面，同时应照顾到图幅的布局。

8.2.2装配图上的规定画法1、接触面和非接触面2、剖面线的画法3、剖视图中不剖零件的画法8.2.3装配图上的特殊画法1、拆画画法和结合面剖切画法2、单独表达某个零件的方法3、假想画法8.2.4装配图上的简化画法1．对于装配图中若干相同的零、部件组，如螺栓连接等，可只详细地画出其中一组或几组，其余则只需用细点画线表示其位置即可，如图8-7中的螺钉连接。

模具装配图的画法模具装配图的画法模具装配图最主要的目的是要反映模具的基本构造，表达零件之间的相互装配关系，包括位置关系和配合关系。

从这个目的出发，一张模具装配图所必须达到的最基本要求为：首先，模具装配图中各个零件(或部件)不能遗漏，不论哪个模具零件，装配图中均应有所表达;其次，模具装配图中各个零件位置及与其他零件间的装配关系应明确。

在模具装配图中，除了要有足够的说明模具结构的投影图、必要的剖视图、断面图、技术要求、标题栏和填写各个零件的明细栏外，还应有其他特殊的表达要求。

模具装配图的绘制要求须符合国家制图标准，现总结如下：⑴ 总装图的布图及比例。

① 应遵守国家标准机械制图中图纸幅面和格式的有关规定(GB/T14689—2022)。

② 可按模具设计中习惯或特殊规定的制图方法作图。

③ 尽量以1:1的比例绘图，必要时按机械制图要求的比例缩放，但尺寸按实际尺寸标注。

④ 模具总装图的布置方法如图1-72所示。

(a)冲压模具总装配图的布置 (b)塑料模具总装配图的布置图1-72 模具总装图的布置方法⑵ 模具设计绘图顺序① 主视图。

绘制总装图时，应采用阶梯剖或旋转剖视，尽量使每一类模具零件都反映在主视图中。

按先里后外、由上而下，即按产品零件图、凸模、凹模的顺序绘制，零件太多时允许只画出一半，无法全部画出时，可在左视图或俯视图中画出。

② 俯视图。

将模具沿冲压或注射方向“打开”上(定)模，沿冲压或注射方向分别从上往下看“打开”的上(定)模或下(动)模，绘制俯视图。

主、俯视图要一一对应画出。

③ 左、右视图。

当主、俯视图表达不清楚装配关系时，或者塑料模具以卧式为工作位置时，左、右视图绘制按注射方向“打开”定模看动模部分的结构。

⑶ 模具装配图主视图的要求。

① 在画主视图前，应先估算整个主视图大致的长与宽，然后选用合适的比例作图。

主视图画好后其四周一般与其他视图或外框线之间应保持50～60mm的空白。

② 主视图上应尽可能将模具的所有零件画出，可采用全剖视图、半剖视图或局部视图。

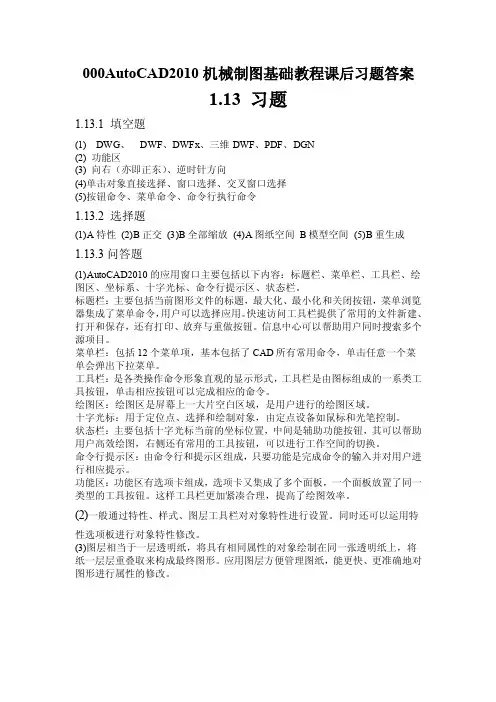

000AutoCAD2010机械制图基础教程课后习题答案1.13 习题1.13.1 填空题(1) DWG、DWF、DWFx、三维DWF、PDF、DGN(2) 功能区(3) 向右（亦即正东）、逆时针方向(4)单击对象直接选择、窗口选择、交叉窗口选择(5)按钮命令、菜单命令、命令行执行命令1.13.2 选择题(1)A特性(2)B正交(3)B全部缩放(4)A图纸空间B模型空间(5)B重生成1.13.3问答题(1)AutoCAD2010的应用窗口主要包括以下内容：标题栏、菜单栏、工具栏、绘图区、坐标系、十字光标、命令行提示区、状态栏。

标题栏：主要包括当前图形文件的标题，最大化、最小化和关闭按钮，菜单浏览器集成了菜单命令，用户可以选择应用。

快速访问工具栏提供了常用的文件新建、打开和保存，还有打印、放弃与重做按钮。

信息中心可以帮助用户同时搜索多个源项目。

菜单栏：包括12个菜单项，基本包括了CAD所有常用命令，单击任意一个菜单会弹出下拉菜单。

工具栏：是各类操作命令形象直观的显示形式，工具栏是由图标组成的一系类工具按钮，单击相应按钮可以完成相应的命令。

绘图区：绘图区是屏幕上一大片空白区域，是用户进行的绘图区域。

十字光标：用于定位点、选择和绘制对象，由定点设备如鼠标和光笔控制。

状态栏：主要包括十字光标当前的坐标位置，中间是辅助功能按钮，其可以帮助用户高效绘图，右侧还有常用的工具按钮，可以进行工作空间的切换。

命令行提示区：由命令行和提示区组成，只要功能是完成命令的输入并对用户进行相应提示。

功能区：功能区有选项卡组成，选项卡又集成了多个面板，一个面板放置了同一类型的工具按钮。

这样工具栏更加紧凑合理，提高了绘图效率。

(2)一般通过特性、样式、图层工具栏对对象特性进行设置。

同时还可以运用特性选项板进行对象特性修改。

(3)图层相当于一层透明纸，将具有相同属性的对象绘制在同一张透明纸上，将纸一层层重叠取来构成最终图形。

应用图层方便管理图纸，能更快、更准确地对图形进行属性的修改。
