柴油机示功图介绍与分析

柴油机示功图介绍与分析

（2）燃烧太晚 特征：ａ示功图高度下降， 降低；ｂ ：ａ示功图高度下降 ；ｂ发火 1特征：ａ示功图高度下降，pz降低；ｂ发火 点后移；ｃ ；ｃ膨胀线较高 点后移；ｃ膨胀线较高 原因：ａ喷油定时滞后；ｂ ：ａ喷油定时滞后；ｂ喷油器启阀压力 2原因：ａ喷油定时滞后；ｂ喷油器启阀压力 过高（示功图膨胀线可能锯齿形）；ｃ ）；ｃ改用 过高（示功图膨胀线可能锯齿形）；ｃ改用 劣质燃油未增大喷油定时；ｄ ；ｄ喷油器漏油 劣质燃油未增大喷油定时；ｄ喷油器漏油 膨胀线呈向上锯齿形，压缩压力正常）； （膨胀线呈向上锯齿形，压缩压力正常）； 喷油泵漏油（后燃， 但排温低） ｅ喷油泵漏油（后燃， pz低，但排温低）
2畸形示功图的特征 1）示功器传动机构不正常引起 （1）定时超前 压缩线偏低，膨胀线偏高， 压缩线偏低，膨胀线偏高，示功图变胖 （2）定时滞后 压缩线偏高，膨胀线偏低， 压缩线偏高，膨胀线偏低，示功图变瘦
注：用单缸停油测取纯压缩图可判断（主机全 用单缸停油测取纯压缩图可判断（ 速全负荷时不应测）。 ）。如纯压缩线与膨胀线 速全负荷时不应测）。如纯压缩线与膨胀线 基本重合表明传动机构与柴油机同步； 基本重合表明传动机构与柴油机同步；如膨 胀线在上，压缩线在下表明定时超前， 胀线在上，压缩线在下表明定时超前，反之 定时滞后
2）示功器故障引起 （1）示功器转筒绳索太长或太短 太长，示功图头部切去一部分， 1太长，示功图头部切去一部分，示功图变短 太短，示功图尾部切去Байду номын сангаас部分， 2太短，示功图尾部切去一部分，示功图变短
（2）示功器转筒弹簧太软、转筒的惯性作用 示功器转筒弹簧太软、 和示功器机构中间隙大 示功图太长
（3）示功器小活塞卡紧 示功图曲线波动，压缩线降低， 示功图曲线波动，压缩线降低，膨胀线升 高，最高爆发压力降低

柴油机示功图的测试

柴油机示功图的测试

气缸压力示功图的面积代表柴油
机气缸内一个工作循环所作的指 示功，利用气缸压力示功图可研 究柴油机缸内的燃烧过程、燃烧 放热率、气体与缸壁传热过程、 进排气过程以及提取故障信息用 于诊断。
示功图也是计算柴油机指示功率、 负荷调整和分析、确定最高爆发 压力和压缩压力和计算缸内温度 等的重要依据，示功图既是柴油 机性能参数计算和放热规律分析 的依据，又是柴油机燃烧过程数 学模拟精确程度的评价标准。
〔7〕王艳武,安士杰,张波,等.消除柴油机示功图通道效应的方法研究〔J〕. 车用发动机,2003,143(1):30-32.
〔8〕周林森,韩林山,师素娟,等.柴油机燃烧放热规律数值计算方法研究〔J〕. 小型内燃机,1998,27(5):8-11.
〔9〕吴 波,刘建伟.内燃机示功图测量与分析技术的发展〔J〕.山东内燃 机,2000,63(1):8-13.
〔10〕董 刚,陈义良,李德桃.利用实测放热规律研究十六烷值改进剂对柴油 机着火特性和燃烧过程的影响〔J〕. 内燃机工程,2000,(2):60-64.
恳请老师和同学批评指正
Measuring element 40 / 400°C Diaphragm
100 / 500°C
Chemical erosion Soot
Heat flux permanent
& cyclic
Vibrations / Shock 200g (2000g)
Deformationstress +200 N/mm2 -200 N/mm2
3-2 测压通道效应的消除
测压通道的通道效应也是影响示功图测 量精度的重要因素之一。 为了避免通道效应，理论上建议将传感 器与燃烧室平齐安装，但是由于气缸盖 结构上的原因，给传感器的布置带来了 困难，热冲击对传感器的影响也相当严 重。直接暴露在高温燃气中的传感器在 内燃机每一个工作循环中，交替接触热 火焰和冷气体，引起传感器膜片产生周 期性热感应应变，同时影响传感器的使 用寿命，因此，往往通过测压通道测取 缸内压力。

示功图绘制及分析

示功图绘制及分析

P
载荷上。
B
示功图特点：平行四边
形会顺时针旋转一个角度
，惯性力越大，旋转角度
越大。
形成原因：
A
惯性载荷在上冲程前
半冲程增加悬点载荷，后
半冲程减小悬点载荷。
o
在下冲程前半冲程减
小悬点载荷，后半冲程增
加悬点载荷。
示功图绘制及分析
C
D S
(三)实测示功图及分析
2、气体影响示功图P
由于在下冲程末余隙内还
残存一定数量的溶解气和压
该井泵挂深度1517m，Ф44mm,冲程2.6m,冲 数 9次 /min, 动 液 面 1051m， 日 产 液 30.5t ， 含 水 71.4%，生产正常,泵阀不漏，抽油杆柱有振动影响。 对于抽油杆柱有明显振动的井，要注意避免“共振” 造成经常断脱。
示功图绘制及分析
(三)实测示功图及分析
考虑惯性载荷时，是 把惯性载荷叠加在静
Pλ
S活
B’
B
P大P'液
P小 P'杆 A
D
示功图绘制及分析
C
D’
S
（二）、理论示功图的绘制
示功图中各项的意义如上图:
四个点：
A点-----驴头下死点; B点-----固定阀打开，游动阀关闭，活塞开始上行； C点-----驴头上死点，活塞运行到最高点（上死点）； D点-----固定阀关闭，游动阀打开，活塞开始下行；
B
B’
缩气，上冲程开始后泵内压
力因气体的膨胀而不能很快
降低，加载变慢，使吸入阀
打开滞后（B'点）
残存的气量越多，泵口压
力越低，则吸入阀打开滞后
的越多，即B B'线越长。 A

11第八章 示功图测录与分析

11第八章 示功图测录与分析

第八章示功图测录与分析示功图是气缸内工质压力随气缸容积或曲轴转角变化的图形。

它通过专门的测量仪器——示功器进行测量。

它是研究柴油机气缸内工作过程完善程度的重要依据，也是用来计算柴油机指示功率的依据，同时还可作为柴油机动力计算和强度计算的资料。

通过示功图可研究气缸内的燃烧过程、燃烧放热规律，计算缸内温度，评估扫气过程，计算柴油机指示功率，确定柴油机最大爆发压力和压缩压力等等。

由于它能以图形显示气缸内的工作过程，而且测试仪器简单实用，因此在柴油机测试中，示功图的测取占有非常重要的地位。

通常，在船舶轮机管理中应定期测录运转柴油机的示功图，且对测取的示功图进行计算和分析。

根据其计算和分析结果，结合其它运转参数来判断柴油机的工作性能，并可对其进行适当的调整，保证柴油机在最佳状态下运转，提高其经济性、动力性和可靠性。

第一节示功图的测录测取气缸示功图的仪器统称为示功器。

根据其工作原理的不同，示功器可分为机械式示功器、气电式示功器和电子式示功器。

船上常用的是机械示功器。

随着电子技术的应用，在现代船舶上，电子式示功器的使用也不断增多。

一、机械式示功器机械式示功器是一种使用较早的示功器，目前在船用低速和部分中速柴油机上仍在使用，它是利用机械位移方法测量气缸内压力和活塞位移。

机械示功器按使用的示功弹簧形式不同，可以分为螺旋弹簧式和柱簧式两种。

两者在结构原理上相同，所不同的是前者使用螺旋形弹簧，刚度小，适合于转速为400r/min以下的柴油机使用；后者使用等强度柱形弹簧，刚度大，适合于转速在700～1000r/min的柴油机使用。

以下主要介绍螺旋弹簧式示功器。

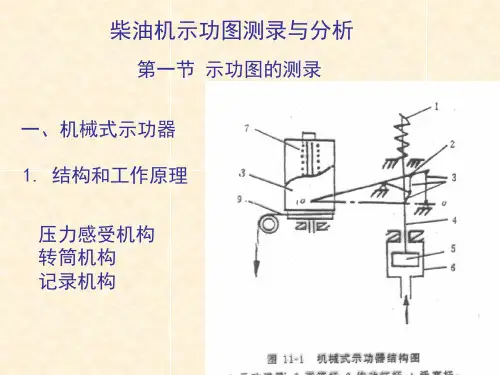

1．结构和工作原理机械示功器的结构原理如图8-1-1所示，它由压力感受机构、转筒机构和记录机构三部分组成。
