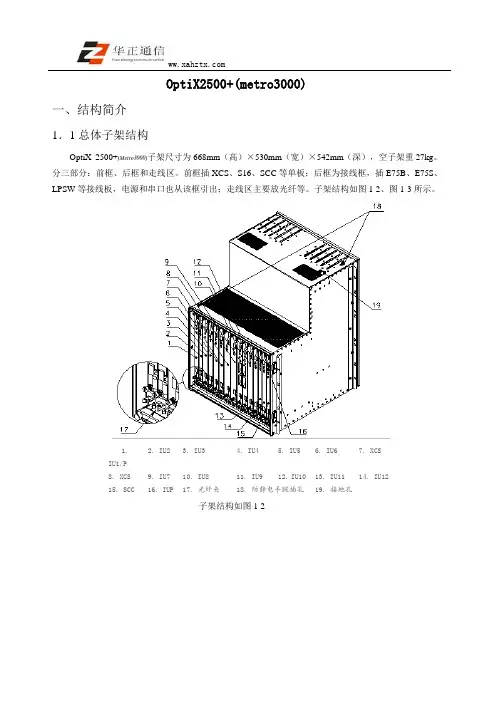

OptiX2500+(metro3000)一、结构简介1．1总体子架结构OptiX 2500+(Metro3000)子架尺寸为668mm（高）×530mm（宽）×542mm（深），空子架重27kg。
分三部分：前框、后框和走线区。
前框插XCS、S16、SCC等单板；后框为接线框，插E75B、E75S、LPSW等接线板，电源和串口也从该框引出；走线区主要放光纤等。
子架结构如图1-2、图1-3所示。
1.2. IU23. IU34. IU45. IU56. IU67. XCSIU1/P8. XCS 9. IU7 10. IU8 11. IU9 12. IU10 13. IU11 14. IU1215. SCC 16. IUP 17. 光纤夹18. 防静电手腕插孔19. 接地孔子架结构如图1-21. 挂耳2. 绑线杆3. 绑线支架4. PBU板5. FB1/LPDR6. LTU127. LTU118. LTU109. LTU9 10. PIU11. SFU 12. LTU4 13. LTU3 14. LTU2 15. LTU1/FB2子架结构如图1-31．2子架插板区1．3母板背部接口区各接口功能说明：接口表示接口说明接口表示接口说明Power1 子架电源接口FAN 风机盒电源告警接口Power2 子架电源接口PHONE1 公务电话1Serial1 串口1 PHONE2 公务电话2Serial2 串口2 PHONE3 公务电话3Serial3 串口3 Ethernet 网管接口Serial4 串口4 IN1 时钟输入口1OAM 维护接口IN2 时钟输入口2F1 64k同向数据口OUT1 时钟输出口1F&f F&f接口OUT2 时钟输出口2Fuse Backup 子架电源总保险丝 Alarm 子架告警接口Fuse surge1 子架电源保险丝1 Fuse surge2 子架电源保险丝21．4风扇盒风机盒安装在子架的下面，用于给子架散热。

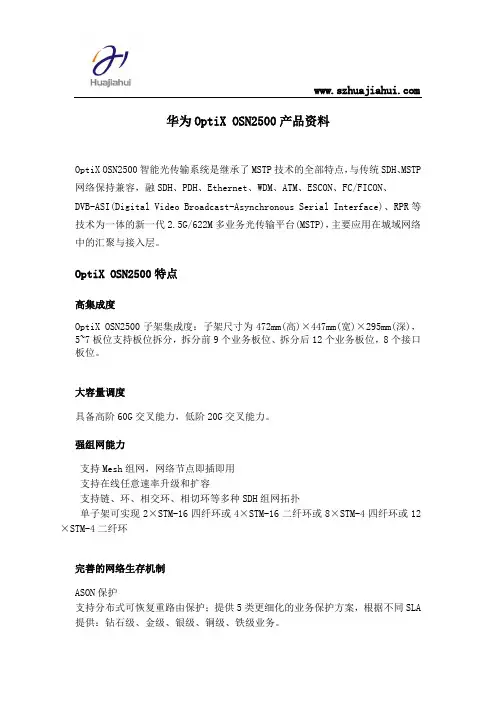

华为OptiX OSN2500产品资料OptiX OSN2500智能光传输系统是继承了MSTP技术的全部特点，与传统SDH、MSTP 网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代2.5G/622M多业务光传输平台(MSTP)，主要应用在城域网络中的汇聚与接入层。
OptiX OSN2500特点高集成度OptiX OSN2500子架集成度：子架尺寸为472mm(高)×447mm(宽)×295mm(深)，5~7板位支持板位拆分，拆分前9个业务板位、拆分后12个业务板位，8个接口板位。
大容量调度具备高阶60G交叉能力，低阶20G交叉能力。
强组网能力支持Mesh组网，网络节点即插即用支持在线任意速率升级和扩容支持链、环、相交环、相切环等多种SDH组网拓扑单子架可实现2×STM-16四纤环或4×STM-16二纤环或8×STM-4四纤环或12×STM-4二纤环完善的网络生存机制ASON保护支持分布式可恢复重路由保护；提供5类更细化的业务保护方案，根据不同SLA 提供：钻石级、金级、银级、铜级、铁级业务。
SDH保护支持2F/4F MSP、1＋1/1:N MSP 、SNCP、DNI、SNCTP/SNCMP、共享光纤虚拟路径保护等。
数据业务保护：支持以太业务RPR环网保护，RSTP生成树保护；支持ATM业务VP-RING/VC-RING 环网保护。
完备的设备保护机制智能控制单元保护支持主控1+1热备份保护。
关键单元保护支持关键单元如交叉、时钟1+1热备份保护。
电源保护不仅实现对系统电源的1+1热备份保护，并实现对设备上所有单板的二次电源进行分散式供电，集中式备份的保护。

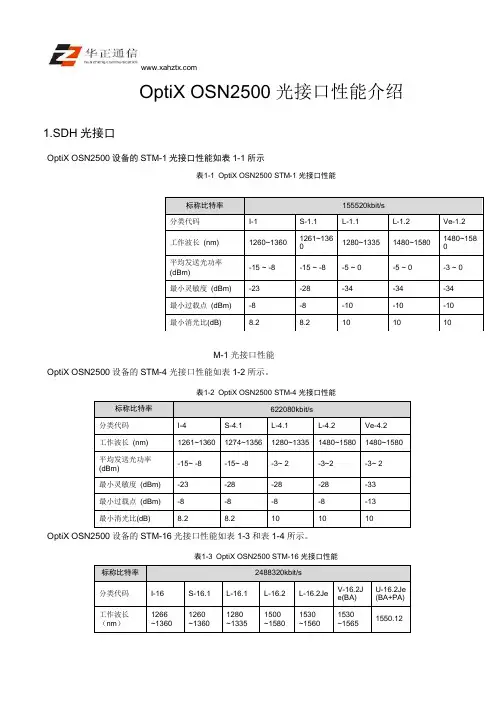

OptiX OSN2500光接口性能介绍1.SDH光接口OptiX OSN2500设备的STM-1光接口性能如表1-1所示表1-1OptiX OSN2500 STM-1光接口性能M-1光接口性能OptiX OSN2500设备的STM-4光接口性能如表1-2所示。
表1-2OptiX OSN2500 STM-4光接口性能标称比特率622080kbit/s分类代码I-4 S-4.1 L-4.1 L-4.2 Ve-4.2工作波长(nm) 1261~1360 1274~1356 1280~1335 1480~1580 1480~1580平均发送光功率(dBm)-15~ -8 -15~ -8 -3~ 2 -3~2 -3~ 2 最小灵敏度(dBm) -23 -28 -28 -28 -33最小过载点(dBm) -8 -8 -8 -8 -13最小消光比(dB) 8.2 8.2 10 10 10OptiX OSN2500设备的STM-16光接口性能如表1-3和表1-4所示。
表1-3OptiX OSN2500 STM-16光接口性能标称比特率2488320kbit/s分类代码I-16 S-16.1 L-16.1 L-16.2 L-16.2Je V-16.2Je(BA)U-16.2Je(BA+PA)工作波长（nm）1266~13601260~13601280~13351500~15801530~15601530~15651550.12标称比特率155520kbit/s分类代码I-1 S-1.1 L-1.1 L-1.2 Ve-1.2 工作波长(nm) 1260~13601261~1361280~1335 1480~15801480~1580 平均发送光功率(dBm)-15 ~ -8 -15 ~ -8 -5 ~ 0 -5 ~ 0 -3 ~ 0 最小灵敏度(dBm) -23 -28 -34 -34 -34最小过载点(dBm) -8 -8 -10 -10 -10最小消光比(dB) 8.2 8.2 10 10 10标称比特率2488320kbit/s平均发送光功率（dBm）-10~ -3 -5~ 0 -2 ~ 3 -2 ~ 3 5~ 7 13 ~ 15 15 ~ 18最小灵敏度（dBm）-18 -18 -27 -28 -28 -28 -32注1最小过载点（dBm）-3 0 -9 -9 -9 -9 -10注1色散容限（ps/nm）12 NA NA1200 ~16002000 2800 3400最小消光比（dB）8.2 8.2 8.2 8.2 8.2 8.2 8.2 注1：表中的参数为PA的参数。

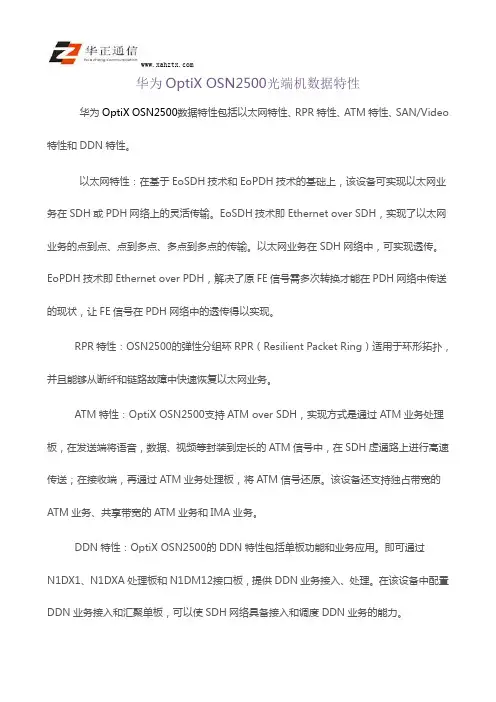

华为OptiX OSN2500光端机数据特性华为OptiX OSN2500数据特性包括以太网特性、RPR特性、ATM特性、SAN/Video 特性和DDN特性。
以太网特性：在基于EoSDH技术和EoPDH技术的基础上，该设备可实现以太网业务在SDH或PDH网络上的灵活传输。
EoSDH技术即Ethernet over SDH，实现了以太网业务的点到点、点到多点、多点到多点的传输。
以太网业务在SDH网络中，可实现透传。
EoPDH技术即Ethernet over PDH，解决了原FE信号需多次转换才能在PDH网络中传送的现状，让FE信号在PDH网络中的透传得以实现。
RPR特性：OSN2500的弹性分组环RPR（Resilient Packet Ring）适用于环形拓扑，并且能够从断纤和链路故障中快速恢复以太网业务。
ATM特性：OptiX OSN2500支持ATM over SDH，实现方式是通过ATM业务处理板，在发送端将语音，数据、视频等封装到定长的ATM信号中，在SDH虚通路上进行高速传送；在接收端，再通过ATM业务处理板，将ATM信号还原。
该设备还支持独占带宽的ATM业务、共享带宽的ATM业务和IMA业务。
DDN特性：OptiX OSN2500的DDN特性包括单板功能和业务应用。
即可通过N1DX1、N1DXA处理板和N1DM12接口板，提供DDN业务接入、处理。
在该设备中配置DDN业务接入和汇聚单板，可以使SDH网络具备接入和调度DDN业务的能力。
SAN/Video特性：华为光端机OSN2500可提供了一种多业务透明传输处理板，即MST4单板，实现FC（Fiber Channel）、FICON（Fiber Connection）、ESCON（Enterprise Systems Connection）和DVB-ASI（Digital Video Broadcast – Asynchronous Serial Interface）业务的接入和透明传输。
OptiX OSN2500单板介绍1.单板类型OptiX OSN2500系统以交叉矩阵单元为核心，由接口单元、SDH交叉矩阵单元、同步定时单元、系统控制与通信单元、开销处理单元、辅助接口单元组成。
OptiX OSN2500系统结构如图1-1所示；各个单元所包括的单板及功能如表1-1所示。
SDH交叉矩阵和同步定时单元PDH接口单元(E1/T1,E3/DS3, E4/STM-1)以太网接口单元（10/100/ 1000Mbit/s）SDH接口单元(STM-1/4/16)系统控制与通信及开销处理单元辅助接口单元西向SDH接口单元(STM-1/4/16)东向图1-1 OptiX OSN2500系统结构表1-1单板所属单元及相应的功能系统单元所包括的单板单元功能SDH接口单元处理板SL16、SLQ4、SLD4、SL4、SLQ1、SL1、SEP1 接入并处理STM-1/STM-4/STM-16速率及STM-4c/STM-16c级联的光信号；接入、处理并实现对STM-1（电）速率的信号的TPS保护。
出线板EU08、OU08、EU04保护倒换板TSB8、TSB4PDH接口单元处理板SPQ4、PD3、PL3、PQ1、PQM 接入并处理E1、E1/T1、E3/DS3、E4/STM-1速率的PDH电信号，并实现TPS保护。
出线板MU04、D34S、C34S、D75S、D12S、D12B以太网接口单元处理板EGS2、EGT2、EFS0、EFS4接入并处理1000BASE-SX/LX、100BASE-FX、10/100BASE-TX以太网信号。
出线板ETF8、EFF8保护倒换板ETS8 以太网双绞线转接倒换板以太环网处理单元处理板EMR0 EGR2 接入和处理1000BASE-SX/LX、100BASE-FX、10/100BASE-TX以太网业务，提供弹性以太环网。
出线板ETF8、EFF8ATM接口单元ADL4、ADQ1 接入并处理STM-4、STM-1 ATM 信号。
华为光设备（OptiX 2500+）操作手册OptiX 2500+(Metro3000)光设备是华为技术有限公司开发的STM-16多业务光传输系统，光设备提供的SDH接口单元包括STM-16/ STM-4/STM-1光接口和STM-1电接口。
同时提供了丰富的具备PDH接口的IU接口单元，如T1、E1、E3、T3等PDH电接口系列。
另外，还提供以太网业务接入、带宽管理和以太业务汇聚等功能，将10M/100M以太网业务转换成VC-12业务在SDH网络上进行传送。
1 面板结构说明1.1 子框面板结构图1. 用户槽位1/保护槽位2. 用户槽位23. 用户槽位34. 用户槽位45. 用户槽位56. 用户槽位67. 交叉板槽位8. 交叉板槽位9. 用户槽位7 10. 用户槽位8 11. 用户槽位9 12. 用户槽位10 13.用户槽位11 14. 用户槽位12 15. 主控板槽位16. 保护槽位17. 光纤夹18. 防静电手腕插孔19. 接地孔OptiX 2500+(Metro3000)的子架结构（插板区）1. 挂耳2. 绑线杆3. 绑线支架4. 电源监控板5. 母板E1接口线连接板1/保护驱动板6. 接口板127. 接口板11 8. 接口板10 9. 接口板9 10. －48v电源接口11. 辅助接口单元12. 接口板4 13. 接口板314. 接口板2 15. 接口板1/母板E1接口线连接板2OptiX 2500+(Metro3000)子架结构（接线区）1.2 电源盒面板结构图电源盒安装于OptiX 2500+(Metro3000)机柜的顶部。
电源盒主要起-48V电源接入和分配的作用。
电源盒配备了电源滤波器和过流保护器件。
此外，电源盒内还配备了电源分配板（PDA）、电源监测板（PMU）、过压保护板（OPU）、低压保护板（LVC）。
561. OPU 板2. LVC 板3. PDA 板4. PMU 板5. 挂耳6. 面板电源盒外观及内部单板的位置RT N1(+)RT N2(+)NEG1(-)NEG2(-)PWR1PWR2PM URUNALMPGNDBUZ Z ER T ESTUPPERSUBRACKLOWERSUBRACK123456789101. 总开关（第1路）2. 总开关（第2路）3. 保护地4. 电源地（第1路）5. 电源地（第2路）6. -48V 电源（第1路）7. -48V 电源（第2路）8. 上子架电源开关9. 下子架电源开关 10. PMU 板 11. PMU 板指示灯 12. 声光测试开关 13. 告警声切除开关电源盒的面板2 基本配置及功能单元名称单板名称（字母表示） 单板名称PDH 单元PD1 32路E1支路电接口板 PQ163路E1支路电接口板PL3 3路E3/T3支路电接口板 PQ3 12路E3/T3支路电接口板 SDH 单元SDE 2路STM-1电接口板 SQE 4路STM-1电接口板 S16 1路STM-16光接口板 SD42路STM-4光接口板SL4 1路STM-4光接口板 SQ1 4路STM-1光接口板 SD1 2路STM-1光接口板 SL11路STM-1光接口板以太网接入单元ET1百兆以太网VC-12透传处理板单元名称单板名称（字母表示）单板名称EFT 百兆以太网VC-3/ VC-12透传处理板EFS0 快速以太网VC-12/VC-3交换处理板交叉连接与时钟单元XCS 交叉连接与时钟处理板主控与通信单元SCC 系统通信与控制板光放大单元BA2 光功率放大板BPA 光功放前放一体板电接口倒换控制单元EIPC 电接口倒换控制板单板名称功能说明可以使用的板位出线方式处理能力S16 STM-16光接口板IU4～IU9 IU 16×STM-1 SD4 2路STM-4光接口板IU4～IU9 IU 8×STM-1SL4 STM-4光接口板IU1～IU12 IU 4×STM-1SQ1 4路STM-1光接口板IU3～IU10 IU 4×STM-1SD1 2路STM-1光接口板IU1～IU12 IU 2×STM-1SL1 STM-1光接口板IU1～IU12 IU 1×STM-1SQE 4路STM-1电接口板IU1～IU4、IU9～IU12、IUPIU 4×STM-1SDE 2路STM-1电接口板IU1～IU4、IU9～IU12、IUPIU 2×STM-1BA2 光功率放大板IU2、IU4、IU6、IU8、IU10、IU12IU 0×STM-1BPA 光功放前放一体板IU2、IU4、IU6、IU8、IU10、IU12IU 0×STM-1PD1 32路E1电接口板IU1～IU4、IU9～IU12、IUPLTU 32×E1PQ1 63路E1电接口板IU1～IU4、IU9～IU12、IUPLTU 63×E1PL3 3路E3/T3电接口板IU1～IU4、IU9～IU12、IUPLTU 3×E3/T3PQ3 12路E3/T3电接口板IU1～IU4、IU9～IU12、IUPLTU 12×E3/T3ET1 以太网透传处理板IU1～IU4、IU9～IU12 LTU 48×E1EFS0 快速以太网VC-12/VC-3交换处理板IU1～IU4、IU9～IU12 LTU 4 ⨯ STM-1EFT 快速以太网VC-12/VC-3透传处理板IU1～IU4、IU9～IU12 LTU 4 ⨯ STM-12.3 单板业务配置业务板选用PDH单元：PD1、PQ1单板，出线板选用E75S或E12S可上下E1/T1业务，单子架最多可上下504（63×8）个E1/T1。

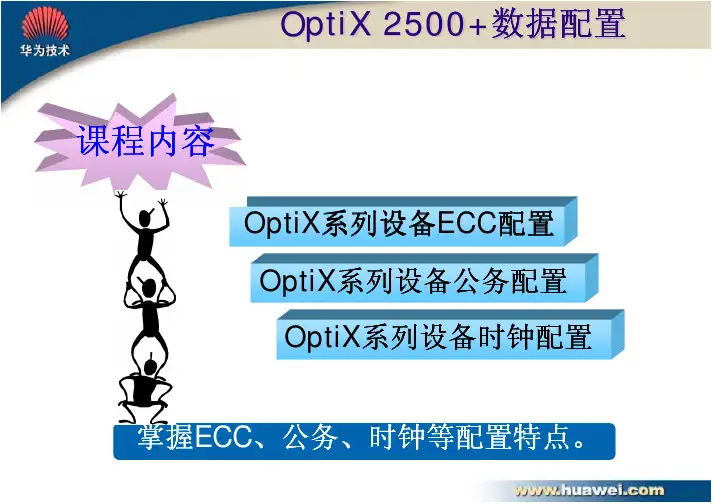

OptiX 2500+数据配置课程内容OptiX系列设备ECC配置OptiX系列设备公务配置OptiX系列设备时钟配置掌握ECC公务时钟等配置特点OptiX 2500+设备ECC信号流课程内容了解网管与网元的通信过程了解ECC通道自动分配原则了解OptiX设备扩展ECC通信掌握OptiX设备ECC命令及使用SDH系列设备ECC自动分配和手工分配ECC命令的使用首先网管和网关网元之间通过TCP/IP 协议传递信息然后网关网元和非网关网元之间就通过ECC 通信最终实现了网管和非网关网元之间的通信网管和非网关网元之间的通信过程网管通过网关网元登录其他网元所走的路径为收发一致路由1若路由一切正常走环网上的短路径2若短路径不正常则走环网上的长路径3若长短路径皆不正常例如备环全部拔掉则不能登录4在备环全部拔掉的情况下只有人工设置路由为收发不一致方可登录我们很少采用人工设置的方法而是由系统自动分配(1)网元上电后首先为属性是ECC 自动分配或人工使能的光板光口缺省是这样分配通道号从IU 号低的槽位向IU 号高的槽位IU1IU12顺序为已存在的光/电口分配通道号光板只要插入就会自动分配ECC 通道号不管是否开工OptiX 2500+设备中总共可分配20个ECC通道,ECC 通道号自动分配的步骤如下:(2) 通道号一旦分配就被对应的光/电口固定占用无论该光板是否后来被拔出除非人工下命令关闭这个光/电口的通道号或是复位主控板否则ECC通道号不会重新分配复位主控将会导致ECC通道号按照步骤(1)重新分配(3) 上电后插入的群路板的光/电口只会按插入顺序依次占用后面尚未分配的通道号不会对前面分配的通道号的光口造成任何影响以上是OptiX 2500+设备中ECC通道号的自动分配原则当光/电SDH口数量超过20个时如果每个光(电)口都分配ECC通道的话会造成ECC资源的不足这时可根据需要用命令人工关闭一些已分配但不必要的光/电口的ECC通道这样腾出来的通道号会重新按照IU槽位从低到高的顺序分配给尚无通道号的光/电口还要注意对于插在如上两个板位的多光口板而言必须是光口号相同的光口间ECC 才能穿通如IU5和IU6都插SD4组成ADM 则IU5的1光口和IU6的1光口才能实现ECC 穿通(1) 当SCC 板不在位时插在以下板位的光板其ECC 通道可以穿通称为对穿IU1和IU2 IU3和IU10 IU4和IU9IU5和IU6 IU7和IU8 IU11和IU12(2) 对于多光口板光口1和3之间可以实现ECC 的穿通光口2和4可以实现ECC 的穿通这种穿通称为临穿例如在IU5IU6都插有SD1在配置逻辑映射时将IU5的第一个光口和IU6的第一个光口映射成ADM 则当SCC 不在位时只能进行对穿倘若只是把IU5或IU6各自板内两个相临光口配成ADM 则当SCC 不在位时只能进行临穿(3) 处在如上对穿板位的两块同类多光口板其ECC 通道的穿通是对穿还是临穿由配置中的逻辑系统映射来决定自动方式系统在缺省状态下自动扩展ECC 是关闭的只需要用下面的命令将其打开:cm-control-tmn:nebylan,open;此命令下发后系统会自动复位生效然后用直连网线将两个网元的ETHERNET 口连接起来就能通扩展ECC 了当两个或多个网元之间没有光路互通时可以用以太网来扩展ECC 通信4.05.02.X 主机下系统即支持自动扩展ECC 又支持人工设置扩展ECC人工方式将其中的一个网元设为server(一般将距网关网元距离最短的网元设为server)其它网元设为client若只两个网元互连可用直连网线直接将网元连接起来若有多个网元用标准网线将网元连至同一HUB上设置步骤如下1对server下命令ecc-add-maclan: server,170002对client下命令ecc-add-maclan client1700server的IP地址server的IP地址以129.9..形式表示3将server和client的主控板复位常用ECC命令及其使用一ECC路由查询ecc-get-route命令格式如下:ecc-get-route;返回格式如下ECC ROUTEdst-id dxc-id diatance level mode scc-no 0x0009000a 0x0009000a 0 4 auto10x00090008 0x00090008 0 4 auto0x00090007 0x0009000a 1 4 auto1Total records :3常用ECC命令及其使用二ecc-get-bdinfo命令:ecc-get-bdinfo;该命令返回的结果如下FIBER PORT STATEBID FIBER-PORT PORT-STATE LINK-CHAN LOGIC-CHAN-STATE9 1 port-auto 0 ok10 1 port-auto 1 ok口板的板位号“BID”指光/电SDH接Array“FIBER-PORT”是指ECC通道使用该光板第几个光口“PORT-STATE”指ECC通道号的分配状态返回“port-auto”表示自动分配返回“port-enable”表示该ECC通道为人工使能返回“port-disable”表示该光口的ECC通道被人工关闭“LINK-CHAN”表示给该光口分配的ECC通道号范围为0~19常用ECC命令及其使用三ECC路由复位ecc-reset-portecc-reset-port命令命令格式:ecc-reset-port:para1,para2;参数1为板位号参数为单板的光口号如果发现某个方向的ECC 不通可以用该命令对相应的ECC端口复位再检查是否恢复正常而不用复位整个主控板OptiX 2500+公务配置OptiX 2500+设备公务电话的配置方法课程内容OptiX 2500+设备的公务简介OptiX 2500+设备公务电话的配置全网会议电话,子网会议电话F2口配置简介OptiX 2500+产品中公务部分实际已和主控部分集成到了一块单板上——SS61SCC板上(1) 公务电话方面:OptiX 2500+的公务板与SS31OHP板在功能上具有一定的承接性在公务电话方面具有SS31OHP所具有的所有功能另外把会议电话划分为子网会议电话和全网会议电话以适应组大网的要求(2)数据通信接口处理方面将原有OptiX 155/622设备的一个F2口扩充到4个具有RS232RS422电气接口特性的F2口分别命名为serial1~serial4!公务电话的号码设置采用“子网号+用户号”的方法!电话号码长度不能超过8位一般取为4位第一位为子网号,后三位为用户号.如: 1103,代表子网号为"1",用户号为103.公务电话的命名基本的配置命令如下所示公务电话配置:cfg-set-ohppara:tel=1&101:tel=2&102:tel=3&103会议电话配置:cfg-set-ohppara:meet=999出环路由设置:cfg-set-ohppara:rax=sys1&sys2;基本的公务参数配置基本的公务参数配置子网设定:cfg-set-ohppara:snetlen=1呼叫建立时间, 取值为取值范围为1~9秒一般取缺省值5:cfg-set-ohppara:reqt=5OptiX 2500+ 公务电话的配置课程内容OptiX 2500+设备时钟信号流OptiX 2500+设备时钟配置方法S1字节的使用以及时钟自动保护倒换1XCS 时钟模块功能介绍2时钟配置方法3) 同步网中S1字节的使用及时钟自动保护倒换的原理及使用方法OptiX 2500+设备时钟功能简介1)时钟的跟踪同步2)时钟的输入输出3) S1字节的处理和时钟保护1)时钟源级别(syncclass):OptiX 2500+设备传输系统中可用的时钟源总共有4种光路时钟源支路时钟源外部时钟源内部时钟源在正常工作的时候时钟板首先使用最高级别的时钟源作为本板的同步源2)线路板时钟源:对于多光口光板,应注明选用那一个光口提取时钟.如: sl5p1p1表示第一个光口(port 1)当选择支路板时钟源作为同步源时需配置此项从所列的支路板中选取提供时钟源的支路板3)支路板时钟源syntu当选择外部时钟源作为同步源时需要配置外部时钟源的模式outsynmode2M 比特或2M 赫兹4)外部时钟源模式(outsynmode)当外接的时钟源模式为2M bit/s 且要求实现时钟的自动保护倒换功能时需要配置此参数即同步状态信息(SSM Synchronous Status Message)在外接时钟信号中所占的位置(由外时钟的提供者给出)以便时钟板能从这一时隙位置正确地接收SSM可见此参数只需要在外时钟接入点设置5同步状态信息的位置s1“S1”参数的含义此参数的形式为s1=sa4&sa5; 第一个“sa4”对应第一路外时钟第二个“sa5”对应第二路外时钟S1字节的低四位SSMITU-T 定义的有效值0x02 0x04 0x08 0x0b 0x0f阈值设置(synbolt)是针对外时钟输出的即当设备跟踪的时钟源质量级别低于设置的阈值级别时按设置的外时钟输出方式进行外时钟输出(关闭输出输出AIS 或输出时钟信号中S1字节为“f ”)参数为1个取值为数字0到4分别对应于S1字节不激活时钟质量不劣于SETS 时钟质量不劣于G.812本地时钟时钟质量不劣于G.812转接时钟和G.811时钟6同步源阈值synbolt即子架上时钟输出端子输出的2M 时钟的锁相源选择当需要时钟板提供外时钟输出时需要配置此项也就是说时钟板外时钟输出的时钟源可通过软件设定该锁相源与本板锁定的同步源没有直接的关系为了保证输出时钟和本站时钟同步一般配置此项为内置时钟源BITS1BITS21mnWWEW72M 锁相源(2mpll)选择举例:cfg-set-stgpara:sync=ex18k //时钟源:cfg-set-stgpara:syncclass=ex18k&sets //时钟级别:cfg-set-stgpara:insynmode=byte&byte //外时钟输入模式:cfg-set-stgpara:outsynmode=byte&byte//时钟输出模式:cfg-set-stgpara:synbolt=4 //阈值:cfg-set-stgpara:s1slot=sa6; //SSMB在2Mbit中的位置:cfg-set-stgpara:2mpll=sets //时钟输出琐相源在两个不同站点有主备外接时钟需要实现时钟保护的配置NE1:cfg-set-stgpara:syncclass=ex18k&sl5p1&sl6p1&sets :insynmode=byte&byte:s1=sa4&sa4;NE2NE3:cfg-set-stgpara:syncclass=sl5p1&sl6p1&sets;NE4:cfg-set-stgpara:syncclass=sl5p1&sl6p1&ex18k&sets :insynmode=byte&byte:s1=sa4&sa4;NE5NE6:cfg-set-stgpara:syncclass=sl6p1&sl5p1&sets;对于外时钟接入点NE1和NE4还需要配置时钟ID通过命令行般<分可以配置但是一使用网管的配ID>功能更方便而且不需要理会时钟ID分配的原则要实现2500+的时钟保护除命令行配置外还需要在网管[维护/ 时钟保护]菜单下创建“时钟保护子网”将NE1~NE6加入时钟保护子网分配时钟源ID启动时钟保护时钟配置过程中应注意的问题1)避免出现两个网元间时钟的互相跟踪2)时钟跟踪尽量走最短路径4)注意时钟输入的级别3)两个外接BITS时钟信号的接入,区分2M赫兹和2M比特1)规定一同步时钟源的质量阈值网元首先从满足质量阈值的时钟基准源中选择一个级别最高的时钟源作为同步源并将此同步源的质量信息(即S1字节)传递给下游网元2)若没有满足质量阈值的时钟基准源则从当前可用的时钟源中选择一个级别最高的时钟源作为同步源并将此同步源的质量信息(即S1字节)传递给下游网元3)若网元B 当前跟踪的时钟同步源是网元A 的时钟则网元B 的时钟对于网元A 来说为不可用同步源同步时钟的自动保护倒换遵循以下协议同步时钟自动保护倒换的原理NE1NE2NE3NE4NE5NE6BITSBITSWWWWWWEEEEEE图A 正常状态下的时钟跟踪NE1NE2NE3NE4NE5NE6BITSBITS WWWWWEEEEE图B 网元23间光纤损坏下的时钟跟踪同步时钟自动保护倒换的原理NE1NE2NE3NE4NE5NE6BITSWWWWWWEEEEEE图C网元1外接BITS 失效下的时钟跟踪同步时钟自动保护倒换的原理NE1NE2NE3NE4NE5NE6WWWWWWEEEEEE内置时钟源图D 两个外接BITS 均失效下的时钟跟踪同步时钟自动保护倒换的原理OptiX 数据配置本节主要介绍OptiX系列设备以下配置OptiX设备业务配置OptiX设备ECC配置OptiX设备公务配置OptiX设备时钟配置。
HUAWEI®OptiX TM OSN 2500STM-16/STM-4智能光传输平台产品介绍目录1.1概述................................................................................................................................... 1-1 1.2特点................................................................................................................................... 1-21.2.1以太网业务.............................................................................................................. 1-21.2.2 ATM业务................................................................................................................... 1-31.2.3弹性以太环网（RPR） ............................................................................................. 1-31.2.4存储网和视频技术................................................................................................... 1-41.2.5内置WDM技术............................................................................................................ 1-41.2.6丰富的接口.............................................................................................................. 1-41.2.7强大的交叉能力 ...................................................................................................... 1-51.2.8业务接入能力.......................................................................................................... 1-61.2.9设备级保护.............................................................................................................. 1-71.2.10组网和保护............................................................................................................ 1-72.1单板类型............................................................................................................................ 2-12.2单板板位............................................................................................................................ 2-33.1机柜................................................................................................................................... 3-1 3.2子架................................................................................................................................... 3-1第1章产品特性1.1 概述OptiX OSN 2500 STM-16/STM-4智能MSTP平台（以下简称OptiX OSN 2500）是华为技术有限公司根据城域网现状和未来发展趋势，推出的融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI（Digital VideoBroadcast-Asynchronous Serial Interface）、RPR等技术为一体的新一代光传输平台。
OptiX2500+（Metro3000）单板介绍OptiX2500+(Metro3000)单板介绍1. SDH接口单元OptiX2500+(Metro3000)设备提供的SDH接口单元包括STM-16光接口、STM-4光接口、STM-1光接口和STM-1电接口。
S16板：（STM-16 Optical Interface unit）板是单路STM-16光接口板。
SL4板：（STM-4 Optical Interface unit），单路STM-4 同步线路光接口板；SD4板：（Dual STM-4 Optical Interface unit），双路STM-4 同步线路光接口板；SQ1板：（Quad STM-1 Optical Interfaces unit），四路STM-1同步线路光接口板；SD1板：（Dual STM-1 Optical Interface unit），双路STM-1同步线路光接口板；SL1板：（STM-1 Optical Interface unit），单路STM-1同步线路光接口板；SDE板：（Dual STM-1 Electrical Interfaces unit），2×STM-1 同步线路电接口板。
SQE板：（Quad STM-1 Electrical Interfaces unit），4×STM-1 同步线路电接口板。
SV4板：（VC-4-4V STM-4 Optical Interface unit），在SDH设备上通过虚级联实现了宽带级联业务的传输，从而使SDH的传输业务带宽能力从VC-4提高到VC-4-4C。
2. PDH接入单元OptiX2500+(Metro3000)的PDH接入单元由以下板组成：PD1（32×E1 Interfaces Unit）板，即32×E1信号电支路接口板；PQ1（63×E1 Interfaces Unit）板，即63×E1信号电支路接口板；PM1（32×E1/T1 Interfaces Unit）板，即32×E1/T1支路接口板；PQM（63×E1/T1 Interfaces Unit）板，即63×E1/T1支路接口板；PL3（3×E3/T3 Interfaces Unit）板，提供3路×E3/T3信号的电支路接口板。
OptiX2500(Metro3000)产品概述阅读指南阅读指南1本书目的《Opti某2500+(Metro3000)STM-16MSTP/DADM光传输系统产品描述》提供了对Opti某2500+(Metro3000)产品的特点、应用、结构及技术规格等的简要说明。
2适用读者《Opti某2500+(Metro3000)STM-16MSTP/MADM光传输系统产品描述》适用于任何希望从总体上掌握Opti某2500+(Metro3000)产品的特点、应用、结构和产品规格等方面内容的读者。
3内容简介《Opti某2500+(Metro3000)STM-16MSTP/MADM光传输系统产品描述》内容安排如下：引言简要介绍骨干网、城域网对传输网的需求及华为的解决方案，并简介华为Opti某2500+(Metro3000)产品在网络中的应用。
Opti某2500+(Metro3000)特点概要介绍华为Opti某系列光传输产品，并列出Opti某2500+(Metro3000)产品最为突出的几个特点。
Opti某2500+(Metro3000)组网应用从网络规划的高度较为详细地介绍了Opti某2500+(Metro3000)产品的组网应用。
Opti某2500+(Metro3000)系统结构首先按产品功能模块的划分介绍了Opti某2500+(Metro3000)产品的结构，然后分层次地介绍了Opti某2500+(Metro3000)产品的硬件和软件结构。
Opti某2500+(Metro3000)可靠性设计分二节，第一节介绍了Opti某2500+(Metro3000)产品设备级的冗余热备份及保护；第二节介绍了Opti某2500+(Metro3000)产品网络级的业务保护方式。
Opti某2500+(Metro3000)运行、维护与管理从设备运行、维护和管理的角度描述Opti某2500+(Metro3000)产品。
Opti某2500+(Metro3000)STM-16MSTP/MADM光传输系统产品概述阅读指南Opti某2500+(Metro3000)技术规范本章全面地归纳了Opti某2500+(Metro3000)产品的各种技术参数、规范。
OptiX OSN2500概述产品定位OptiX OSN2500是华为公司开发的新一代智能光传输设备,可实现在同一个平台上高效地传送语音和数据业务。
OptiX OSN2500支持STM-1/STM-4/STM-16/级别的链形、环形、环相切、环相交、环带链、双环互通方式、枢纽形和Mesh网等网络拓扑。
支持TM（Terminal Multiplexer）、ADM（Add/Drop Multiplexer）、MADM（Multiple Add/Drop Multiplexer）网元类型的配置和它们的混合配置。
可以与华为OSN系列设备、DWDM系列设备和Metro系列设备对接，构建完整的传输网络解决方案。
支持的技术融合了以下技术：•SDH（Synchronous Digital Hierarchy）•PDH（Plesiochronous Digital Hierarchy）•Ethernet•RPR（Resilient Packet Ring）•ATM（Asynchronous Transfer Mode）•SAN（Storage Area Network）•WDM（Wavelength Division Multiplexing）•DDN（Digital Data Network）•ASON（Automatically Switched Optical Network）•Microwave Technology设备外形OptiX OSN 2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。
1.辅助接口区2.接口板槽位区3.处理板槽位区4.电源区5.风扇区各部分功能如下：•辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。
•接口板槽位区：安插OptiX OSN2500的支路接口板和以太网接口板。
•处理板槽位区：安插OptiX OSN2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。
OptiX OSN2500结构系统介绍一.OSN2500OptiX OSN2500设备由机柜、机柜门、直流配电盒、公务电话固定框、子架、可插单板和各种线缆组成，可以安装在300mm/600mm深的ETSI机柜和标准19英寸机柜中。
安装在ETSI 300mm机柜中时的设备如图1-3所示。
OptiX OSN2500设备的结构和组成1234567宽高深1. 机柜2. 直流配电盒3. 上子架4. 公务电话固定框5. 中子架6. 下子架7. 侧门OptiX OSN2500设备外观如图1-4所示。
如图1-4OptiX OSN2500设备外观1.结构OptiX OSN2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。
OptiX OSN2500子架结构如图3-9所示。
图1-1OptiX OSN2500子架结构图4 5231宽高深1. 辅助接口区2. 接口板槽位区3. 处理板槽位区4. 电源区5.风扇区各部分功能如下：●辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。
●接口板槽位区：安插OptiX OSN2500的支路接口板和以太网接口板。
●处理板槽位区：安插OptiX OSN2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。
●风扇区：安插2个风扇模块，为设备提供散热。
●电源区：安插2个PIU板，用于给子架供电。
说明：接口板，又称出线板、转接板，提供光或电信号的物理接口，用于将光或电信号接入到对应的处理板。
2.容量OptiX OSN2500子架的slot 5、6、7槽位可以拆分为小槽位，拆分前后的槽位接入容量不同。
板位不拆分时子架各槽位的接入容量如图3-10所示。
图1-2 板位不拆分时各槽位的接入容量Fiber RoutingS L O T 9S LO T 10S L O T 13S LOT14SA PS L O T 15S L O T 16S L O T 17S L O T 18S L O T 1S L O T 2S L O T 3S L O T 4S L O T 12S L O T 8S L O T 11PIU SLOT22PIU SLOT23FAN SLOT25FAN SLOT24S L O T 5S L O T 6S L O T 7622M b i t /s622M b i t /s2.5G b i t /s2.5G b i t /s1.25G b i t /s2.5G b i t /s2.5G b i t /s2.5G b i t /s2.5G b i t /s板位拆分后各槽位的接入容量如图3-11所示。
OptiX OSN2500概述产品定位OptiX OSN2500是华为公司开发的新一代智能光传输设备,可实现在同一个平台上高效地传送语音和数据业务。
OptiX OSN2500支持STM-1/STM-4/STM-16/级别的链形、环形、环相切、环相交、环带链、双环互通方式、枢纽形和Mesh网等网络拓扑。
支持TM（Terminal Multiplexer）、ADM（Add/Drop Multiplexer）、MADM（Multiple Add/Drop Multiplexer）网元类型的配置和它们的混合配置。
可以与华为OSN系列设备、DWDM系列设备和Metro系列设备对接，构建完整的传输网络解决方案。
支持的技术融合了以下技术：•SDH（Synchronous Digital Hierarchy）•PDH（Plesiochronous Digital Hierarchy）•Ethernet•RPR（Resilient Packet Ring）•ATM（Asynchronous Transfer Mode）•SAN（Storage Area Network）•WDM（Wavelength Division Multiplexing）•DDN（Digital Data Network）•ASON（Automatically Switched Optical Network）•Microwave Technology设备外形OptiX OSN 2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。
1.辅助接口区2.接口板槽位区3.处理板槽位区4.电源区5.风扇区各部分功能如下：•辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。
•接口板槽位区：安插OptiX OSN2500的支路接口板和以太网接口板。
•处理板槽位区：安插OptiX OSN2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。
