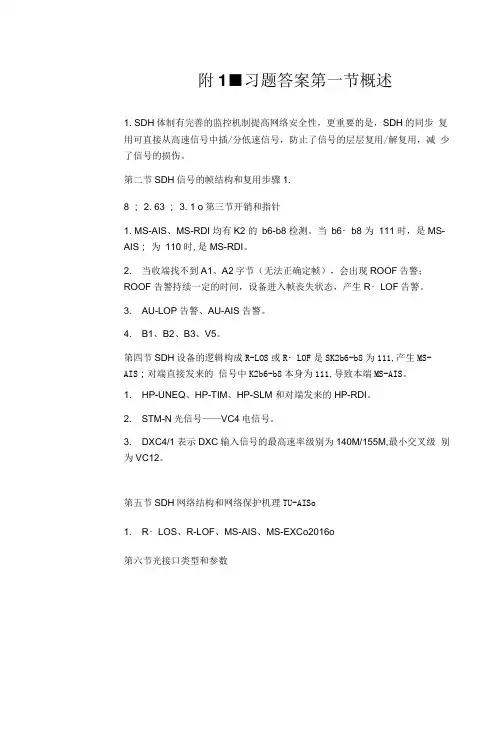

附1■习题答案第一节概述1. SDH体制有完善的监控机制提高网络安全性,更重要的是,SDH的同步复用可直接从高速信号中插/分低速信号,防止了信号的层层复用/解复用,减少了信号的损伤。
第二节SDH信号的帧结构和复用步骤1.8 ; 2. 63 ; 3. 1 o第三节开销和指针1. MS-AIS、MS-RDI 均有K2 的b6-b8 检测。
当b6・b8 为111 时,是MS-AIS;为110 时,是MS-RDI。
2. 当收端找不到A1、A2字节(无法正确定帧),会出现ROOF告警;ROOF 告警持续一定的时间,设备进入帧丧失状态,产生R・LOF告警。
3. AU-LOP 告警、AU-AIS 告警。
4. B1、B2、B3、V5。
第四节SDH设备的逻辑构成R-LOS或R・LOF是SK2b6-b8为111,产生MS-AIS;对端直接发来的信号中K2b6-b8本身为111,导致本端MS-AIS。
1. HP-UNEQ、HP-TIM、HP-SLM 和对端发来的HP-RDI。
2. STM-N光信号——VC4电信号。
3. DXC4/1表示DXC输入信号的最高速率级别为140M/155M,最小交叉级别为VC12。
第五节SDH网络结构和网络保护机理TU-AISo1. R・LOS、R-LOF、MS-AIS、MS-EXCo2016o第六节光接口类型和参数1 .加扰的NRZ码。
2 .表示光接口用于局内通信,信号速率155M,用G.652光纤。
第七节定时与同步1 .主从同步、伪同步。
2 .外时钟、线路时钟、支路时钟、设备内置时钟。
第八节传输性能1.定时抖动(抖动)是指数字信号的特点时刻(例如最正确抽样时刻)相对其理想时间位置的短时间偏离。
所谓短时间偏离是指变化频率高于10Hz的相位变化。
而漂移指数字信号的特定时刻相对其理想时间位置的长时间的偏离,所谓长时间是指变化频率低于10Hz的相位变化。
附2■专用词汇及缩略语(1) 2M 复用在VC4中的位置是第二个TUG3、第三个TUG2、第一个TU12,那 么该2M 的时隙序号为。
目录第1章SDH概述 (3)1.1 SDH产生的技术背景——为什么会产生SDH传输体制 (3)1.2 与PDH相比SDH有哪些优势 (6)1.3 SDH的缺陷所在 (9)小结 (10)习题 (10)第2章SDH信号的帧结构和复用步骤 (11)2.1 SDH信号——STM-N的帧结构 (11)2.2 SDH的复用结构和步骤 (15)2.3 映射、定位和复用的概念 (25)第3章开销和指针 (29)3.1开销 (29)3.2指针 (41)小结 (46)习题 (46)第4章SDH设备的逻辑组成 (47)4.1 SDH网络的常见网元 (47)4.2 SDH设备的逻辑功能块 (49)小结 (65)习题 (65)第5章SDH网络结构和网络保护机理 (66)5.1 基本的网络拓扑结构 (66)5.2 链网和自愈环 (68)5.3 复杂网络的拓扑结构及特点 (81)5.4 SDH网络的整体层次结构 (84)5.5 PDH向SDH过渡的策略 (86)小结 (86)`习题 (86)第6章光接口类型和参数 (87)6.1 光纤的种类 (87)6.2 6.2 光接口类型 (88)6.3 光接口参数 (88)小结 (91)习题 (91)第7章定时与同步 (92)7.1 同步方式 (92)7.2 主从同步网中从时钟的工作模式 (94)7.3 SDH的引入对网同步的要求 (94)7.4 SDH网的同步方式 (95)7.5 S1字节和SDH网络时钟保护倒换原理 (99)小结 (103)习题 (103)第8章传输性能 (104)8.1 误码性能 (104)8.2 可用性参数 (107)8.3 抖动漂移性能 (107)小结 (110)习题 (110)第1章 SDH概述目标:1. 了解SDH的产生背景——为什么会产生SDH传输体制。
2. 了解SDH体制的优点和不足。
3. 建立有关SDH的整体概念为以后更深入的学习打下基础。
1.1 SDH产生的技术背景——为什么会产生SDH传输体制在讲SDH传输体制之前,我们首先要搞清楚SDH到底是什么。

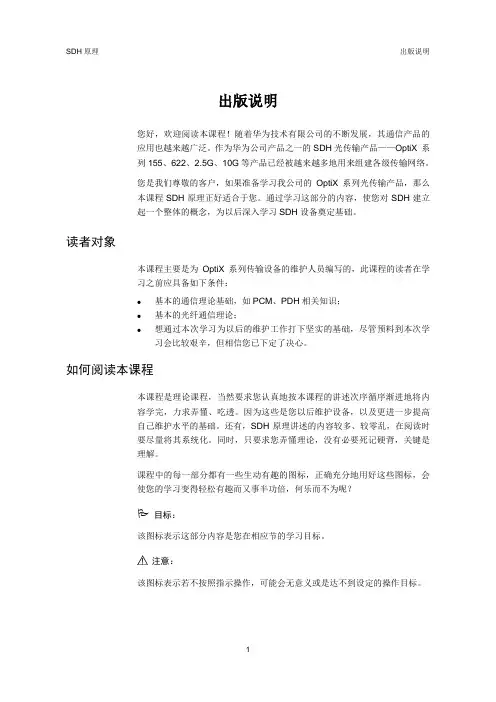

出版说明您好,欢迎阅读本课程!随着华为技术有限公司的不断发展,其通信产品的应用也越来越广泛。
