华为SDH传输设备 OptiX155622H硬件

  • 格式：ppt
  • 大小：14.99 MB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

OptiX155622系统硬件-文档资料

OptiX155622系统硬件-文档资料




PL4(PDH Line E4)板

支路板PL4的功能块组成
准同步物理 接口PPI
低阶通道 适配LPA
高阶通道 适配HPT

主要功能：
完成四次群E4到VC-4的映射和VC-4到E4解映射，一路E4信号可以 直接上下STM-1/4/16系统。同时完成通道监视，告警处理，并根据 线路告警状态完成通道保护。
PPI：数据定时恢复提取
LPA：支路信号速率适配 LPT：低阶通道开销字节处理 HPA：向高阶速率适配
PD1板

应用：
插板位：155/622子架上的1—8槽位（TU位）

重要参数：
a. 阻抗特性：75Ω(C75，D75板)，120Ω (12， D12板)兼容 b. 保护：通道保护:保护1—32路2M 复用段保护:无保护
插板区
交叉 单元
辅助 单元
1 2
3 4 5
6
7 8 9 10 11 12 13 14 15 16 17 18
支路单元
线路 单元
OptiX 155/622
PD1(PDH Double E1)板

支路板PD1的功能块组成
准同步物 理接口PPI
低阶通道 适配LPA
低阶通道 终端LPT
高阶通道 适配HPA
PD1板

主要功能：
完成E1信号的线路收、发转换及2MHZ时钟 信号的定时提取，实现2Mbit/s信号经TUG2到VC-4的映射和解映射，同时收集支路告 警上报，并根据线路告警状态完成通道保护。
PD1板

与各单板之间的关系：
a. 收发2M信号，与交叉板：业务收发 b. 与时钟：通过交叉板接收时钟 c. 与主控：通过邮箱与之通信，上报告警事 件，接收下发命令 d. 与电源，获取-48V电源要本地电源模块转 化

SDH设备硬件总体介绍

SDH设备硬件总体介绍

实验一SDH设备硬件总体介绍一、实验目的与要求1、熟悉华为SDH传输设备OPTIX 155/622H具体硬件。

2、根据实验室传输设备实际的配置情况（不同类型、不同数量的单板），计算出每个设备业务接入的容量。

二、实验器材1、OPTIX 155/622 (METRO1000)设备2套。

2、OPTIX 155/622H(METRO2050)设备1套。

3、维护用终端若干台。

三、实验内容说明对实物和终端分组进行现场讲解。

四、实验步骤系统硬件介绍：1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。

根据实际需要和配置，目前提供E1、64K语音、10M/100M 三种接口。

2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。

3、本实验平台提供传输设备为OPTIX 155/622H传输速率为STM-1（即155M）。

（一）、OPTIX 155/622（METRO2050）设备介绍OPTIX155/622网元外形如(图一)所示：OptiX 155/622设备由机柜、子架、风机盒以及若干可选插入式电路板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。

系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，又可以通过调整配图一置以满足网络灵活逐级扩容的需求。

本传输实验平台采用三套OPTIX 166/622 SDH光传输设备，因每个传输设备（也简称网元）硬件配置基本都一样，所以只需介绍其中一个即可。

五、实验总结通过对实验一的学习，我们基本熟悉了华为SDH传输设备OPTIX 155/622H具体硬件。

01-OptiX 155&622H常用单板介绍

01-OptiX 155&622H常用单板介绍

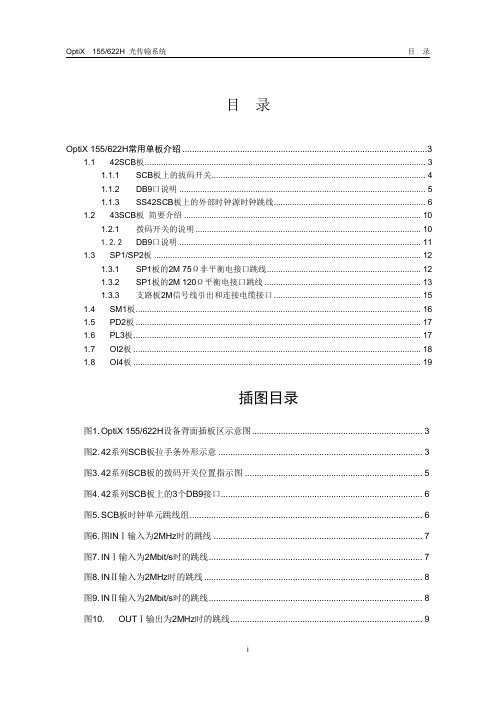

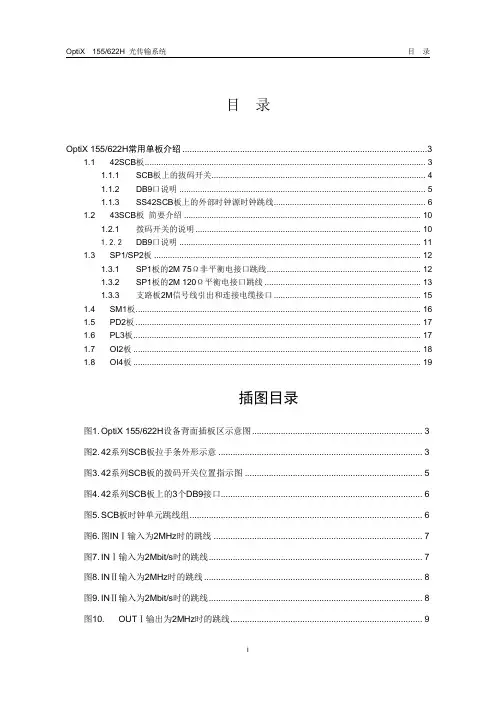

目录OptiX 155/622H常用单板介绍 (3)1.142SCB板 (3)1.1.1SCB板上的拔码开关 (4)1.1.2DB9口说明 (5)1.1.3SS42SCB板上的外部时钟源时钟跳线 (6)1.243SCB板简要介绍 (10)1.2.1拨码开关的说明 (10)1.2.2DB9口说明 (11)1.3SP1/SP2板 (12)1.3.1SP1板的2M 75Ω非平衡电接口跳线 (12)1.3.2SP1板的2M 120Ω平衡电接口跳线 (13)1.3.3支路板2M信号线引出和连接电缆接口 (15)1.4SM1板 (16)1.5PD2板 (17)1.6PL3板 (17)1.7OI2板 (18)1.8OI4板 (19)插图目录图1.OptiX 155/622H设备背面插板区示意图 (3)图2.42系列SCB板拉手条外形示意 (3)图3.42系列SCB板的拨码开关位置指示图 (5)图4.42系列SCB板上的3个DB9接口 (6)图5.SCB板时钟单元跳线组 (6)图6.图INⅠ输入为2MHz时的跳线 (7)图7.INⅠ输入为2Mbit/s时的跳线 (7)图8.INⅡ输入为2MHz时的跳线 (8)图9.INⅡ输入为2Mbit/s时的跳线 (8)图10.OUTⅠ输出为2MHz时的跳线 (9)图11.OUTⅠ输出为2Mbit/s时的跳线 (9)图12.OUTⅡ输出为2MHz时的跳线 (9)图13.OUTⅡ输出为2Mbit/s时的跳线 (10)图14.43系列SCB板拉手条外形示意图 (10)图15.43系列SCB板拨码开关示意图 (10)图16.43系列SCB板上的4个DB9接口 (11)图17.2M信号75 Ω阻抗状态 (12)图18.2M信号75Ω接口阻抗跳线示意图 (13)图19.2M信号120 Ω阻抗状态 (14)图20.2M信号120Ω接口阻抗跳线示意图 (14)图21.4芯75W 同轴中继电缆 (15)图22.芯75W 同轴中继电缆 (16)图23.8个通道均为75欧姆E1业务时的跳线示意图 (16)图24.8个通道均为120欧姆E1业务或者100欧姆T1业务时的跳线示意图 (17)图25.PL3板拉手条外形及接口示意图 (18)表目录表142系列SCB板的外接口及说明 (4)表242系列SCB板的DB9接口说明 (6)表343系列SCB板的DB9接口说明 (11)表4PL3板的外接口及说明 (18)表5（此部分在产品配置原则中介绍）此处请补充内容............................. 错误！未定义书签。

Optix155622硬件设备.pptx

Optix155622硬件设备.pptx

IU3 B
IU2 IU4 SCB
IU1 A
OptiX 155/622H接线区
ETN RUN RALM YALM FANALM
POWER
电源1 电源2
RST ALM OUT
PHONE
AUI
INⅠ INⅡ OUTⅠ OUTⅡ
RS232-1 RS232-2 RS232-3 ETHERNET
注：IN 1：外同步时钟源外时钟接口1，输入；IN 2：外时钟接口2，输入；OUT1：外时 钟接口1；OUT2：输出外时钟接口2，输出 ALM OUT：声光告警切除开头； RS-232-1： MODEM接口 ；RS-232-2 F接口（网管接 口）；RS-232-3：RS-232透明数据传输串口 PHONE：公务电话接口；ETHERNET：以太网接口；AUI：AUI以太网接口。RST：主 控复位
2M故障环回法简单处理流程
交换DDF架 传输DDF架
交换设备
155/622小盒子 北环机房设备
通常交换通知某站不好，我们从网管上先对
小站上做环回操作，如果交换看不好，就放通， 下一步仍从网管上对此站对应的北环机房的设 备做环回操作，如仍不好，就从传输DDF架上 环回，再则，就从交换的DDF架上环回，如不 好，就是交换自己的事。
OptiX 155/622H
线路单元
OptiX 155/622H的线路单元
1、1路STM-1光接口板：OI2S 2、2路STM-1光接口板：OI2D 3、1路STM-1单纤双向光接口(左边)板：
SB2L 4、1路STM-1单纤双向光接口(右边)板：
SB2R 5、2路STM-1单纤双向光接口板：SB2D 6、1路STM-4光接口板：OI4
TU-AIS

OptiX155622H硬件

OptiX155622H硬件

适用于图形设计、影视后 期制作、科学计算等专业 领域的工作站应用。
虚拟化
支持虚拟化技术，可实现 多操作系统和应用程序在 同一台计算机上的运行。
02 硬件规格
处理器
处理器型号：Intel Core i7-7700HQ
01
02
处理器核心数：四核
处理器线程数：八线程
03
04
处理器主频：2.8GHz
处理器睿频：3.8GHz
Optix 155622H 硬件
目 录
• 产品概述 • 硬件规格 • 安装与使用 • 维护与保养 • 用户评价与反馈
01 产品概述
产品简介
品牌：Optix 类型：硬件
型号：155622H 适用范围：计算机硬件设备
产品特点
高性能
采用先进的处理器和高 速缓存技术，提供出色 的计算性能和数据处理
能力。
更新升级
更新驱动程序
定期访问设备制造商的官方网站， 下载并安装最新的驱动程序，以 确保设备正常运行和性能优化。
升级固件
检查设备制造商的官方网站，查 看是否有可用的固件升级。固件 升级可以解决一些已知的硬件问 题，并提高设备的性能和稳定性。
配置管理
根据实际需求，对设备进行配置 管理，包括调整显示器分辨率、 设置网络连接等，以确保设备满 足个人或工作需求。
硬件配置。
04 维护与保养
清洁保养
清洁表面
清洁散热器
使用干燥的软布轻轻擦拭表面，以去 除灰尘和污垢。避免使用含有化学物 质的清洁剂，以免损坏表面涂层。
定期检查散热器风扇是否正常运转， 并清理散热器上的灰尘。如果需要， 可以使用压缩空气或吸尘器清除散热 器上的灰尘。
清洁端口
定期检查并清洁设备上的端口，确保 没有灰尘或杂物阻碍连接。使用干燥 的棉签轻轻擦拭端口内部，避免使用 过于粗暴的擦拭力度。

推荐-155622H设备硬件 精品

推荐-155622H设备硬件 精品

Page 4
机柜、子架
OptiX 2500＋子架
OptiX 155/622子架
接口区
接口区
插板区
插板区
OptiX 2500＋子架接口区在子架背面，通过转接板 引出2M电缆。 OptiX 155/622子架接口区在子架正面，通过转接板 引出2M电缆。
Page 5
子架布局
I I I I I IXXI I I I I IS I
支路板、交叉板、主控 PL1/PM1PD1/TDA/TDA/PL3/PL4/PD4 XC1/XC4/GTC、STG、OHP、SCC 光板 SL1/SL2/SLE/SE2/SL4 转接板
C75/D75/D12 TPS保护
TPS/EPS
Page 9
单板(型号、名称）
单板命名不一样
单板型号 可以从单板拉手条上的标签上看到单板的型号，如 OptiX 155/622单板一般标记为SS1××或SS2××， OptiX2500＋单板一般标记为SS6××。
2021/1/9
TA000102
OptiX 155/622(H)/2500＋设
备概述
2.1
课程目的
了解OptiX 2500＋与 OptiX155/622设备硬件区别
掌握OptiX 155/622H设备硬件
Page 2
课程内容
OptiX 2500＋与OptiX155/622 设备硬件异同点
OptiX 155/622H设备硬件介绍
Page 6
子架布局
T T T T T T T T G GL L L L S S S O
U UU U U U UU T T U UU UT T C H
CC
GGCP
OptiX 155/622子架

基于SDH传输体制的OptiX 155／622H组网业务配置

基于SDH传输体制的OptiX 155／622H组网业务配置高兰(西安铁路职业技术学院陕西西安710017)1 引言同步数字传输体制(Synchronous Digital Hierarchy，SDH)是美国贝尔通信技术研究所提出来的同步光网络(SONET)。

国际电话电报咨询委员会(CCITT)(现ITU-T)于1988年接受了SONEI概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。

它规范了数字信号的帧结构、复用方式、传输速率等级、接口码型等特性。

SDH由PDH(准同步数字传输体制)进化而来，在技术体制上进行了根本的变革。

(1)在接口方面，SDH体制对网络节点接口作了统一的规范，使SDH设备容易实现多厂家互连，也就是说在同一传输线路上可安装不同厂家的设备，体现了横向的兼容性。

另外在光接口方面，采用世界性统一标准规范，SDH信号的线路编码仅对信号进行扰码，这样SDH的线路信号速率与SDH电口标准信号速率相一致，不会增加发送端激光器的光功率代价。

(2)在复用方式上，低速SDH信号以字节间插方式复用进高速SDH信号的帧结构中，并且位置固定，可预见，很容易从高速的SDH信号中直接分／插出低速SDH信号。

另外，同步复用方式和灵活的映结构技术，使PDH低速支路信号复用进SDH信号的帧(STM-N)中，同样低速支路信号在STM-N帧中的位置也是可预见、可直接分／插出来。

于是，SDH体制不仅适合于高速大容量的光纤通信系统，而且由于它的复用方式使数字交叉连接功能更易实现，网络具有了很强的自愈功能。

(3)在运行维护方面，SDH信号的帧结构中安排了丰富的用于运行维护功能的开销字节，使网络的监控功能大大加强。

(4)SDH有很强的兼容性，可以容纳PDH的三个数字信号系列和其他的各种体制的数字信号系列，如ATM，FDDI，DQDB等，体现出SDH的前向和后向兼容性。

由于SDH的诸多的优势和特性，使它在广域网领域和专用网领域得到巨大的发展。

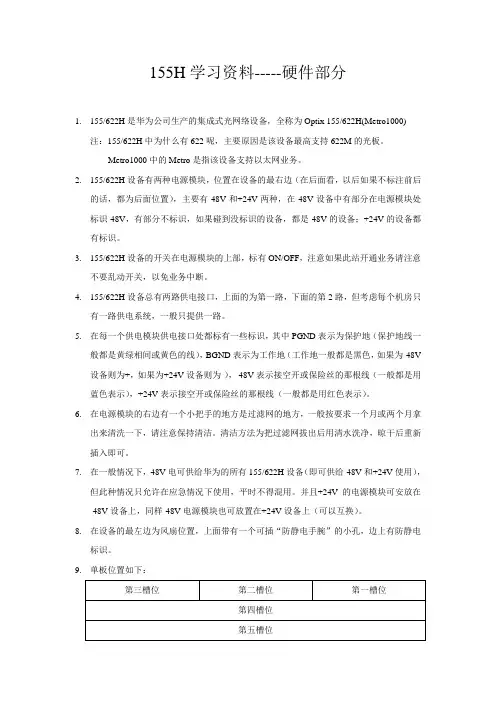

155H学习资料硬件部分

155H学习资料-----硬件部分1.155/622H是华为公司生产的集成式光网络设备，全称为Optix 155/622H(Metro1000)注：155/622H中为什么有622呢，主要原因是该设备最高支持622M的光板。

Metro1000中的Metro是指该设备支持以太网业务。

2.155/622H设备有两种电源模块，位置在设备的最右边（在后面看，以后如果不标注前后的话，都为后面位置），主要有-48V和+24V两种，在-48V设备中有部分在电源模块处标识-48V，有部分不标识，如果碰到没标识的设备，都是-48V的设备；+24V的设备都有标识。

3.155/622H设备的开关在电源模块的上部，标有ON/OFF，注意如果此站开通业务请注意不要乱动开关，以免业务中断。

4.155/622H设备总有两路供电接口，上面的为第一路，下面的第2路，但考虑每个机房只有一路供电系统，一般只提供一路。

5.在每一个供电模块供电接口处都标有一些标识，其中PGND表示为保护地（保护地线一般都是黄绿相间或黄色的线），BGND表示为工作地（工作地一般都是黑色，如果为-48V 设备则为+，如果为+24V设备则为-），-48V表示接空开或保险丝的那根线（一般都是用蓝色表示），+24V表示接空开或保险丝的那根线（一般都是用红色表示）。

6.在电源模块的右边有一个小把手的地方是过滤网的地方，一般按要求一个月或两个月拿出来清洗一下，请注意保持清洁。

清洁方法为把过滤网拔出后用清水洗净，晾干后重新插入即可。

7.在一般情况下，-48V电可供给华为的所有155/622H设备（即可供给-48V和+24V使用），但此种情况只允许在应急情况下使用，平时不得混用。

并且+24V的电源模块可安放在-48V设备上，同样-48V电源模块也可放置在+24V设备上（可以互换）。

8.在设备的最左边为风扇位置，上面带有一个可插“防静电手腕”的小孔，边上有防静电标识。

9.单板位置如下：10.单板介绍:OI2S:单光口STM-1（155M）光板，今年在各县市均未出现，但在市区出现过，跟OI2D 一样，只是只有一个光口。

03-OptiX 155622H(Metro 1000) V300硬件


可插槽位
IU1，IU2，IU3 ， ， IU1，IU2，IU3 ， ， IU4 IU4 IU1，IU2，IU3 ， ， IU1，IU2，IU3 ， ， IU1，IU2，IU3 ， ， IU1，IU2，IU3 ， ， IU1，IU2，IU3 ， ， IU1，IU2，IU3 ， ，
接口说明
SC/PC SC/PC SC/PC SC/PC SC/PC FC/PC FC/PC FC/PC 75 75
ALMCUT ： 告警切除开关 ETN ：以太网灯 RUN ：运行灯 R ：紧急告警灯 Y ：主要告警灯 FAN：风扇告警指示灯
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 6
系统简介
IU1、IU1、IU3： IU1、IU1、IU3：光/电接口板位， 可以安插OI2S/OI2D /OI4/SB2， SP1/SP2/SM1/PL3等
OptiX 155/622H (Metro 1000) 后视图
IU3： IU3： 环境监控，EMU只可安插在 IU3 IU4： IU4： 电接口板位，可安插 PD2T/PM2T/TDA/ET1 /AIU等
IU3 FA N
设备的槽位分布
IU2 IU4 SC B
IU1 P OI
SCB：系统控制板位 SCB： POI： POI： 电源滤波板/防尘网 FAN： FAN：风扇板位
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 2
学习完此课程，您将会： 掌握OptiX 155/622H(Metro 1000)的系统结构。 掌握OptiX 155/622H(Metro 1000)各单板的应 用。 了解相关的告警以及处理流程。

TB102103 OptiX 155622H(Metro 1000) 以太网业务处理板(EFGS)硬件介绍ISSUE2.2


EPL应用实例2（VLAN隔离）
也可以是多个VLAN ID不同的用户共享VCTRUNK的EPL业务，如 上图所示。
18
华为机密， 华为机密，未经许可不得扩散 文档密级： 文档密级：内部公开
EMS1/EFS0单板组网应用 单板组网应用
VLAN ID=11 Tunnel VC 55 25 VLAN ID=11
20
华为机密， 华为机密，未经许可不得扩散 文档密级： 文档密级：内部公开
课程内容
第一节 EFS单板硬件介绍 单板硬件介绍 第二节 EFS单板组网应用 单板组网应用 第三节 EFS单板日常维护 单板日常维护
21
华为机密， 华为机密，未经许可不得扩散 文档密级： 文档密级：内部公开
EFS单板在系统中的位置 单板在系统中的位置
11
华为机密， 华为机密，未经许可不得扩散 文档密级： 文档密级：内部公开
EFS以太网业务处理板 以太网业务处理板
2）业务处理模块 ：由媒体访问控制层（MAC层）和存储转发单元组成， ） 完成对以太网数据的恢复、二层交换、路由查找、业务汇聚等处理 。 接收方向：以太网信号在MAC模块中经过帧定界、剥离前导码，恢复出 完整的MAC帧，并完成CRC校验、性能统计等功能后送往存储转发单 元。根据业务需要到达目的地，以太网业务被分成两种情况进行转发。 如果是进行本地交换的业务，则转发到存储转发单元的其他端口，下行 传送到EFS板的以太网端口；如果是EOS业务，则将业务转发到复用/解 复用封装模块。 发送方向：本单元处理复用/解复用封装单元来的数据流，并将数据重组 成完整的数据帧，然后根据路由送给MAC层或转发到复用/解复用封装 单元的相应端口。
Metro 3000
Metro 1000
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PS
在单向通道环下：
支路板选收、交叉板并发，实现业务保 护功能。当业务发生倒换时，PS告警 出现在支路板上。
TDA
主要功能
1、12路音频接口，可以接入普通音频信号。 可以接入寻呼设备、专线MODEM等设备。 2、4路RS232数据接口，速率19.2kb/s。
OptiX 155/622H
线路单元
IU3 B
IU2 IU4 SCB
IU1 A
155/622H接线区
ETN RUN RALM YALM FANALM
POWER
电源1 电源2
INⅠ
INⅡ
RST ALM OUT
PHONE
AUI
OUTⅠ OUTⅡ
RS232-1 RS232-2 RS232-3 ETHERNET
系统构成
OptiX 155/622H
SP1S板
SP1S板由右至左依次引出4个2M接口。 应用：IU2、IU3板位。 参数：根据板上的跳线以决定2M接口的阻抗是75欧还是120欧。
支路板的功能
1.实现2Mbit/s信号到VC4的映射和解映射。 2.提供75欧姆接口和120欧姆接口。 3.通过网管设置通道保护功能。 4.提供支路内环回和外环回测试。
155/622H前后面板
告警切除开关
ETN：以太网指示灯 RUN：运行灯 RALM：严重告警灯 YALM：一般告警灯 FANALM：风扇告警灯
155/622H的IU板位
IU1：光接口板位，OI2/OI4/SB2 IU2，IU3：光/电接口板位，OI2/OI4/SB2，SP1/SP2/SM1/HP2/PL3 IU3：环境监控，EMU IU4：电接口板位，PD2/PM2/TDA SCB：系统控制板位，X42、SCC、STG、OHP2 A：防尘网,电源滤波板，POI B：风扇板位，FAN
检测方法：自环法、光功率测试法。
OptiX 155/622H
SCB板
业务调配的核心 交叉 X42
主控 SCC 与各单板的通信与控制
SCB板
接入1路公务电话， 提供数据通信接口
公务OHP2
提供工作时钟 时钟STG
四个单元的功能
X42：交叉矩阵可灵活配置，支持16×16 VC－4在VC－12 级别的交叉功能。
华为SDH传输设备 OptiX155622H硬件
2020年4月24日星期五
课程内容
Optix155/622H系统简介 Optix155/622H电接口单元 Optix155/622H光接口单元 Optix155/622H SCB单元 Optix155/622H辅助单元
OptiX 155/622H
网元3
网元4
STG 时钟工作方式
主从方式工作： 主站（外接时钟、内置时钟） 从站（线路跟踪）
STG
时钟板工作模式 ①正常工作模式——跟踪模式 ②保持工作模式——最长能保持24小时 ③自由振荡：
跟踪
b a
d b
保持
c
自由振荡
a：所有基准源丢失 b：基准源恢复 c：保持数据用完 d：所有基准源从配置中删除
155/622H时钟源
同一时刻，OptiX 155/622H设备最多有14路外同步时钟 源和一个内置时钟源可供选择。
14个外同步时钟源包括6个线路时钟源、2个外部时钟源 和6个支路时钟源。
2个外部时钟 源从何处输入
？
时钟跟踪由 哪块单板完成
？
STG
Sync—los：当前时钟源切换到下一级时钟源上
155/622H的IU板位
左图为一块OI2D，光 接口为SC/PC，每个 光口由一发一收共两 个接口组成。习惯上 我们称左边的光口为 西光口，右边的光口 为东光口。
OI2板的功能
1. 光/电及电/光转换功能。 2. 所有再生段、复用段开销字节的处理，此外还完成再生段
、复用段和高阶通道的告警处理和维护功能。 3. 指针处理。本板可实现高阶指针和低阶指针的处理。 4. 通信功能。完成与主控板的实时通信，实现主控板对本板
支路环回
光纤 OptiX设备
光纤
不环回
外环回
内环回
T-ALOS
原因：2M支路输入信号 思路：逐级环回法
解决方法： 1、E1接口板相应通道内环回。 2、DDF架环回。 3、检查DDF架到交换机的线缆。
TU-AIS
TU-AIS：全“1”码，说明通道不可用。
原因： 1、 与配置有关，时隙配置、业务方向配置 2、 光路严重告警R-LOS，AU-AIS下插 3 、上游传来
FANFAIL告警
当风扇板芯片表面环境温度低于0摄氏度（外界并上报FANFAIL。
当温度高于0度时风扇自动恢复。 注意：当风扇板故障，或风扇保险丝断，同样上报
FANFAIL！是否故障需要根据当时当地的温度情况来判 断。
电源滤波板
环境监控板EMU配置于OptiX 155/622H设备的IU3板位 ，IU3板位配置有环境监控板时，将不能配置其他插板单 元。
风扇板（FAN）
风扇板上有3个风扇为系统散热，并有检测电路，当风扇停止 工作时能向系统提供告警信号。该风扇板可以带电插拔，供电 部分与系统分开，可以在不影响系统工作的情况下更换风扇板 。
12V和铃流信号(75V)，电源总功率在满配置时最大约为 60W。 3.在MMB2板上装有蜂鸣器，可以由SCB板上的CPU控 制产生各种告警声。
提供两路－48V电源输入接口 。只需连接一路就能为电源板 提供电源，就能使两个+5V的 电源模块实现备份功能。 BGND、PGND、GND三地 需合一接地。
MMB2板
母板和电源板(MMB2)主要完成以下功能：
1.MMB2板为SCB板和PD2板提供连接和固定的功能。 2.系统的电源部分安排在该板上，包括+5V、+12V、-
OptiX 155/622H的线路单元
1、1路STM-1光接口板：OI2S 2、2路STM-1光接口板：OI2D 3、1路STM-1单纤双向光接口(左边)板：SB2L 4、1路STM-1单纤双向光接口(右边)板：SB2R 5、2路STM-1单纤双向光接口板：SB2D 6、1路STM-4光接口板：OI4
的配置、告警处理和性能维护。
OI2板光模块指示
OI4板
OI4板是622M等级的光接口板，目前此型光板只 有一种，它的光口在右边。
OI4板除提供的线路速率高于OI2板外，其他基本 相同。
TF、R-LOS
TF告警：激光器发送失效 R-LOS 接收侧光信号丢失，危急告警：
原因：①光纤故障（断）； ②SDH板发送故障； ③SDH板接收模块。
1、正确设定同步源级别，否则造成Sync-LOS同步时钟丢 失
2、检查当前时钟源的提取路径
LTI：表示当前时钟源直接切换到内置时钟源上检查当前 时钟源的提取路径
STG
IU3 B
IU2 IU4 SCB
IU1 A
OptiX 155/622H
环境监控板EMU
环境监控板EMU
2路电压监测 设备工作温度监测 开关量信号输入/输出 串行通信
网元ID
网元ID：物理设备 的唯一标识符。 IP地址是网元用于 TCP/IP通信的，不 能用于唯一标识网 元 IP缺省为129.9.0.ID 。
网管连接方式
网关：与网管终端直接相连 ① 直连 ② 局域网 ③ 广域网
非网关网元： 与网关网元通过DCC连接
直连
网关网元
网线 网管
网元1
HUB
标准
网元2 传输网络1
SCC：与本网元的各单板通信，完成单板配置，性能、告警 数据采集、倒换控制、实现主控与各单板的信息交换。提供 网管接口，利用以太网口实现网元与传输网络管理。
STG：完成同步源的选择及报告时钟状况，能进行自动保护 倒换及时钟记忆保持。
OHP：开销处理板。与普通话机相连，利用开销字节实现网 元之间的公务电话联络，支持各种网络，具有选址呼叫、群 呼、会议电话等功能。
OptiX 155/622H
OptiX 155/622H的支路单元
1、4/8×E1的SP1S/SP1D板； 2、16×E1的SP2板； 3、16/32/48×E1的PD2S/PD2D/PD2T板； 4、4/8×E1/T1的SM1S/SM1D板； 5、16/32/48×E1/T1的PM2S/PM2D/PM2T板； 6、8×E1 高性能HP2板； 7、多路音频数据接入板TDA； 8、1~3路E3/T3的PL3板。
