锁相环的基本原理,锁相环的相位模型及传输函数

锁相环的工作原理
锁相环是一种控制器件，其主要的工作原理是通过比较参考信号和反馈信号的相位差异，并通过反馈调节来达到将两个信号相位同步的目的。

具体工作原理如下：
1. 参考信号生成：锁相环中需要提供一个参考信号，一般通过参考信号发生器产生一个稳定的频率信号。

2. 相频检测与比较：通过相频检测器进行参考信号和反馈信号的相位差检测。

相频检测器通常使用一个比较器进行相位比较，输出一个误差信号，表示相位差偏离。

3. 误差调节：根据相频检测器输出的误差信号，通过滤波器和放大器等组成的控制电路进行调节。

调节的方式可以是改变反馈信号的延时、幅度或频率等。

4. 信号生成与反馈：控制电路输出的调节信号作用于振荡器或VCO（Voltage Controlled Oscillator），调节振荡器的频率、相位等，使得反馈信号与参考信号的相位差逐渐减小。

5. 循环反馈：经过一段时间的调节，反馈信号的相位与参考信号趋于同步，此时锁相环达到稳定状态。

同时，稳定状态下的输出信号也可以作为反馈信号传回控制电路，参与后续的相频检测和误差调节，形成一个闭环反馈系统。

通过反复的相频检测和误差调节，锁相环能够将输出信号与参
考信号同步，并具有抑制噪声、消除相位漂移、提高系统稳定性等优点。

它广泛应用于通信、精密测量、控制系统等领域。

锁相环的组成和原理及应用一.锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。

锁相环路是一种反馈控制电路，简称锁相环(PLL)。

锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。

因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。

锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。

锁相环通常由鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三部分组成，锁相环组成的原理框图如图8-4-1所示。

锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD(t)电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC(t)，对振荡器输出信号的频率实施控制。

二.锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。

鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：(8-4-1)(8-4-2)式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。

则模拟乘法器的输出电压uD为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压uC(t)。

即uC(t)为：(8-4-3)式中的ωi为输入信号的瞬时振荡角频率，θi(t)和θO(t)分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即(8-4-4)则，瞬时相位差θd为(8-4-5)对两边求微分，可得频差的关系式为(8-4-6)上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，uc(t)为恒定值。

基本组成和锁相环电路1、频率合成器电路频率合成器组成：频率合成器电路为本机收发电路的频率源，产生接收第一本机信号源和发射电路的发射信号源，发射信号源主要由锁相环和VCO电路直接产生。

如图3-4所示。

在现在的移动通信终端中，用于射频前端上下变频的本振源（LO），在射频电路中起着非常重要的作用。

本振源通常是由锁相环电路（Phase-Locked Loop）来实现。

2.锁相环：它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域3.锁相环基本原理：锁相环包含三个主要的部分:⑴鉴相器(或相位比较器,记为PD或PC):是完成相位比较的单元,用来比较输入信号和基准信号的之间的相位.它的输出电压正比于两个输入信号之相位差.⑵低通滤波器(LPF):是个线性电路,其作用是滤除鉴相器输出电压中的高频分量,起平滑滤波的作用.通常由电阻、电容或电感等组成，有时也包含运算放大器。

⑶压控振荡器（VCO）：振荡频率受控制电压控制的振荡器，而振荡频率与控制电压之间成线性关系。

在PLL中，压控振荡器实际上是把控制电压转换为相位。

1、压控振荡器的输出经过采集并分频；2、和基准信号同时输入鉴相器；3、鉴相器通过比较上述两个信号的频率差，然后输出一个直流脉冲电压；4、控制VCO，使它的频率改变；5、这样经过一个很短的时间，VCO 的输出就会稳定于某一期望值。

锁相环电路是一种相位负反馈系统。

一个完整的锁相环电路是由晶振、鉴相器、R分频器、N分频器、压控振荡器（VCO）、低通滤波器（LFP）构成，并留有数据控制接口。

锁相环电路的工作原理是：在控制接口对R分频器和N分频器完成参数配置后。

晶振产生的参考频率（Fref）经R分频后输入到鉴相器，同时VCO的输出频率（Fout）也经N分频后输入到鉴相器，鉴相器对这两个信号进行相位比较，将比较的相位差以电压或电流的方式输出，并通过LFP滤波，加到VCO的调制端，从而控制VCO的输出频率，使鉴相器两输入端的输入频率相等。

锁相环的工作原理
锁相环是一种电子反馈控制系统，其主要用于信号的频率和相位同步。

它的工作原理基于相频检测和调整的闭环反馈机制。

锁相环由三个主要组件组成：相频检测器、相位比较器和控制电路。

其基本工作原理如下：
1. 相频检测器：锁相环将输入信号和一个参考信号送入相频检测器。

相频检测器通过比较两个信号之间的差异来确定输入信号的频率差异。

它产生一个输出信号，该信号的频率与输入信号的频率差异成正比。

2. 相位比较器：相位比较器用于将输入信号的相位与参考信号的相位进行比较。

它输出一个表示相位差异的信号。

3. 控制电路和振荡器：控制电路接收相频检测器和相位比较器的输出信号，并根据这些信号来调整一个振荡器的频率和相位。

振荡器可以是电压控制振荡器（VCO）或其他类型的振荡器。

控制电路通过改变振荡器的频率和相位，以使其与参考信号同步。

锁相环通过反馈和调整的过程，逐渐减小输入信号与参考信号之间的相位和频率差异，从而实现同步。

一旦输入信号与参考信号同步，锁相环将保持该同步状态。

锁相环在通信、测量和控制等领域中有广泛应用。

锁相环工作原理锁相环（Phase-Locked Loop，PLL）是一种常用的电子电路，用于同步和稳定地追踪输入信号的相位。

它在许多领域中被广泛应用，如通信系统、数据传输、音频处理等。

本文将详细介绍锁相环的工作原理及其组成部分。

一、锁相环的组成部分1. 相位比较器（Phase Detector）：相位比较器是锁相环的核心组成部分，用于比较输入信号和反馈信号的相位差。

常见的相位比较器有边沿比较器、恒幅比较器等。

2. 低通滤波器（Low-Pass Filter）：相位比较器的输出信号经过低通滤波器进行滤波，去除高频噪声，得到稳定的控制电压。

3. 电压控制振荡器（Voltage-Controlled Oscillator，VCO）：VCO是一种根据输入电压的大小来调节输出频率的振荡器。

锁相环中的VCO的频率可以通过控制电压进行调节。

4. 分频器（Divider）：分频器用于将VCO的输出频率进行分频，得到反馈信号，使其与输入信号保持同步。

5. 锁相环滤波器（Loop Filter）：锁相环滤波器用于对VCO的控制电压进行滤波和调整，使其能够更好地追踪输入信号的相位。

二、锁相环的工作原理锁相环的工作原理可以简单概括为：通过相位比较器比较输入信号和反馈信号的相位差，根据相位差的大小产生控制电压，通过滤波和调整后的控制电压来调节VCO的频率，使其与输入信号保持同步。

具体工作流程如下：1. 初始状态下，输入信号和反馈信号的相位差较大，相位比较器的输出信号较大。

2. 相位比较器的输出信号经过低通滤波器滤波后，得到稳定的控制电压。

3. 控制电压作用于VCO，调节VCO的频率。

4. 经过分频器的分频，得到反馈信号。

5. 反馈信号与输入信号经过相位比较器比较，进一步调节控制电压。

6. 重复上述步骤，直到输入信号和反馈信号的相位差趋近于零。

通过不断调节VCO的频率，锁相环能够实现对输入信号的相位进行追踪和同步，使得输出信号与输入信号保持一致。

锁相环的基本原理锁相环基本原理及其应用锁相环的基本原理锁相环基本原理及其应用锁相环及其应用所谓锁相环路，实际是指自动相位控制电路（APC），它是利用两个电信号的相位误差，通过环路自身调整作用，实现频率准确跟踪的系统，称该系统为锁相环路，简称环路，通常用PLL表示。

锁相环路是由鉴相器(简称PD)、环路滤波器（简称LPF或LF）和压控振荡器（简称VCO）三个部件组成闭合系统。

这是一个基本环路，其各种形式均由它变化而来PLL概念设环路输入信号v= Viomimsin(ωit+φi)环路输出信号v= Vosin(ωot+φo)——其中ωo=ωr+△ωo通过相位反馈控制，最终使相位保持同步，实现了受控频率准确跟踪基准信号频率的自动控制系统称为锁相环路。

PLL构成由鉴相器（PD）环路滤波器（LPF）压控振荡器（VCO）组成的环路。

PLL原理从捕捉过程→锁定A.捕捉过程（是失锁的）a. b.φi┈φi均是随时间变化的，经相位比较产生误差相位φe=φi-φo,也是变化的。

φe(t)由鉴相器产生误差电压v(t)=f(φde)完成相位误差—电压的变换作用。

v(t)为交流电压。

dc.v(t)经环路滤波，滤除高频分量和干扰噪声得到纯净控制电压，由VCO产生d控制角频差△ω0,使ω0随ωi变化。

B.锁定（即相位稳定）a. b.一旦锁定φe(t)=φe∞（很小常数）v(t)= V（直流电压）ddω0≡ωi输出频率恒等于输入频率（无角频差，同时控制角频差为最大△ω0max, 即ω0=ωr＋△ω0max。

ωr为VCO固有振荡角频率。

）锁相基本组成和基本方程(时域)各基本组成部件鉴相器(PD)数学模式v(t)=AsinφdDe(t)相位模式环路滤波器(LPF) 数学模式v(t)=A(P) v(t)cFd相位模式压控振荡器(VCO)数学模式相位模式环路模型相位模式：指锁相环(PLL)输入相位和输出相位的反馈调节关系。

相位模型：把鉴相器,环路滤波器和压控振荡器三个部件的相位模型依次级联起来就构成锁相相位模型。

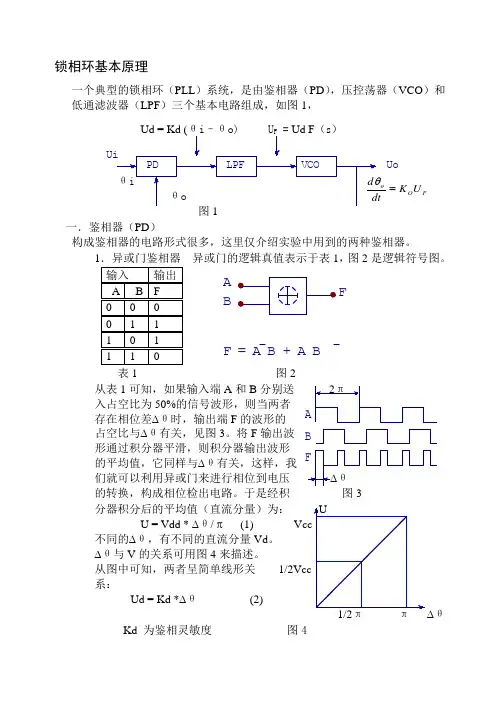

锁相环基本原理一个典型的锁相环（PLL ）系统，是由鉴相器（PD ），压控荡器（VCO ）和低通滤波器（LPF ）三个基本电路组成，如图1，Ud = Kd (θi –θo) U F = Ud F （s ）θiθo图1一．鉴相器（PD ）构成鉴相器的电路形式很多，这里仅介绍实验中用到的两种鉴相器。

异或门的逻辑真值表示于表1，图2是逻辑符号图。

表1 图2从表1可知，如果输入端A 和B 分别送 2π 入占空比为50%的信号波形，则当两者 存在相位差∆θ时，输出端F 的波形的 占空比与∆θ有关，见图3。

将F 输出波 形通过积分器平滑，则积分器输出波形的平均值，它同样与∆θ有关，这样，我们就可以利用异或门来进行相位到电压 ∆θ 的转换，构成相位检出电路。

于是经积 图3 分器积分后的平均值（直流分量）为： UU = Vdd * ∆θ/ π (1) Vcc不同的∆θ，有不同的直流分量Vd 。

∆θ与V 的关系可用图4来描述。

从图中可知，两者呈简单线形关 1/2Vcc 系：Ud = Kd *∆θ (2)1/2π π ∆θ Kd 为鉴相灵敏度 图4FO o U K dtd =θVPD LPF VCO UiUo VA B F__F = A B + A B F B A2． 边沿触发鉴相器 前已述及，异或门相位比较器在使用时要求两个作比较的信号必须是占空比为50%的波形，这就给应用带来了一些不便。

而边沿触发鉴相器是通过比较两输入信号的上跳边沿（或下跳边沿）来对信号进行鉴相，对输入信号的占空比不作要求。

二． 压控振荡器（VCO ）压控振荡器是振荡频率ω0受控制电压U F （t ）控制的振荡器，即是一种电压——频率变换器。

VCO 的特性可以用瞬时频率ω0（t ）与控制电压U F （t ）之间的关系曲线来表示。

未加控制电压时（但不能认为就是控制直流电压为0，因控制端电压应是直流电压和控制电压的叠加），VCO 的振荡频率，称为自由振荡频率ωom ，或中心频率，在VCO 线性控制范围内，其瞬时角频率可表示为： ωo （t ）= ωom + K 0 U F （t ）式中，K 0——VCO 控制特性曲线的斜率，常称为VCO 的控制灵敏度，或称压控灵敏度。

锁相环的基本原理和应用1. 什么是锁相环锁相环（Phase-Locked Loop，简称PLL）是一种电路模块，其基本原理是通过对输入信号和参考信号的相位进行比较和调节，以使输出信号与参考信号保持稳定的相位差。

锁相环广泛应用于通信、测量、频率合成等领域，因其能够实现信号调频、时钟控制等功能而备受关注。

2. 锁相环的基本结构锁相环由相位比较器（Phase Comparator）、环路滤波器（Loop Filter）、振荡器（VCO）和分频器（Divider）组成。

其基本结构如下所示：•相位比较器：相位比较器用于比较输入信号和参考信号的相位差，并产生一个与相位差成正比的控制电压。

•环路滤波器：环路滤波器用于平滑相位比较器输出的控制电压，并将其转换成稳定的直流电压。

•振荡器：振荡器根据环路滤波器输出的控制电压来调节其输出频率，使其与参考信号频率保持一致。

•分频器：分频器将振荡器输出的信号进行频率分频，以产生一个与参考信号频率一致且稳定的输出信号。

3. 锁相环的工作过程锁相环的工作过程可以分为四个阶段：捕获（Capture）、跟踪（Track）、保持（Hold）和丢失（Lose）四个阶段。

•捕获阶段：在捕获阶段，锁相环通过不断调节VCO的频率，使其与参考信号频率逐渐接近，并将相位差逐渐减小。

•跟踪阶段：当锁相环的输出频率与参考信号频率相等时，进入跟踪阶段。

在该阶段，VCO的频率和相位与输入信号保持一致。

•保持阶段：在保持阶段，锁相环维持着与输入信号相同的相位和频率。

任何相位和频率的变化都会通过反馈回路进行补偿。

•丢失阶段：如果输入信号的频率超出锁相环的捕获范围，锁相环无法跟踪该信号，进入丢失阶段。

在该阶段，锁相环输出的信号频率与输入信号频率不一致。

4. 锁相环的应用锁相环在各个领域有着广泛的应用，下面列举几个常见的应用：•频率合成器：锁相环可以将稳定的参考频率合成为其他频率，广泛用于通信、雷达、测量等领域。

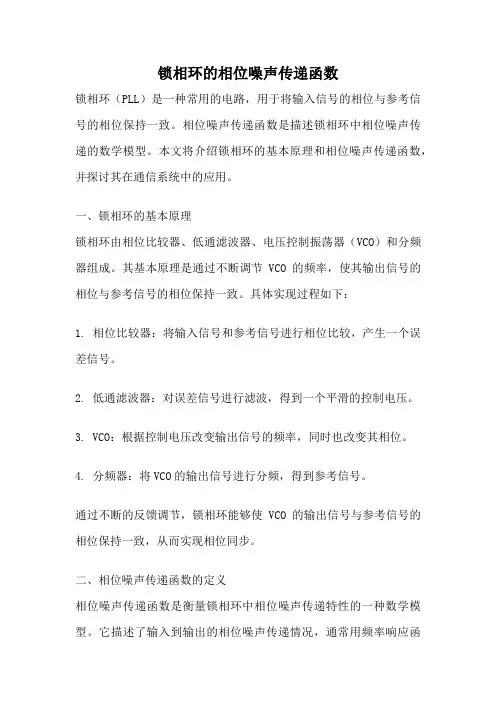

锁相环的相位噪声传递函数锁相环（PLL）是一种常用的电路，用于将输入信号的相位与参考信号的相位保持一致。

相位噪声传递函数是描述锁相环中相位噪声传递的数学模型。

本文将介绍锁相环的基本原理和相位噪声传递函数，并探讨其在通信系统中的应用。

一、锁相环的基本原理锁相环由相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器组成。

其基本原理是通过不断调节VCO的频率，使其输出信号的相位与参考信号的相位保持一致。

具体实现过程如下：1. 相位比较器：将输入信号和参考信号进行相位比较，产生一个误差信号。

2. 低通滤波器：对误差信号进行滤波，得到一个平滑的控制电压。

3. VCO：根据控制电压改变输出信号的频率，同时也改变其相位。

4. 分频器：将VCO的输出信号进行分频，得到参考信号。

通过不断的反馈调节，锁相环能够使VCO的输出信号与参考信号的相位保持一致，从而实现相位同步。

二、相位噪声传递函数的定义相位噪声传递函数是衡量锁相环中相位噪声传递特性的一种数学模型。

它描述了输入到输出的相位噪声传递情况，通常用频率响应函数的形式表示。

具体而言，相位噪声传递函数可以表示为：H(f) = K / (1 + jf/fc)其中，H(f)表示相位噪声传递函数，K表示增益，f表示频率，fc 表示截止频率。

三、相位噪声传递函数的分析相位噪声传递函数可以用于分析锁相环中相位噪声的特性。

从函数的形式可以看出，当频率接近截止频率时，相位噪声传递函数的值较小，说明锁相环对低频相位噪声具有较好的抑制能力。

而当频率远离截止频率时，相位噪声传递函数的值逐渐增大，说明锁相环对高频相位噪声的抑制能力较弱。

四、锁相环在通信系统中的应用锁相环在通信系统中有着广泛的应用。

其中，最常见的应用是时钟恢复和频率合成。

1. 时钟恢复：在数字通信系统中，接收端需要从接收到的信号中恢复出发送端的时钟信号。

锁相环可以通过将接收到的信号与本地时钟进行比较，并通过调节VCO的频率来实现时钟的恢复。

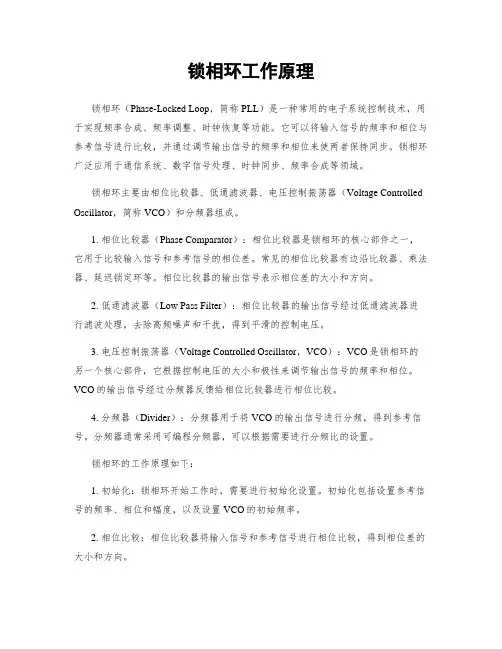

锁相环工作原理锁相环（Phase-Locked Loop，简称PLL）是一种常用的电子系统控制技术，用于实现频率合成、频率调整、时钟恢复等功能。

它可以将输入信号的频率和相位与参考信号进行比较，并通过调节输出信号的频率和相位来使两者保持同步。

锁相环广泛应用于通信系统、数字信号处理、时钟同步、频率合成等领域。

锁相环主要由相位比较器、低通滤波器、电压控制振荡器（Voltage Controlled Oscillator，简称VCO）和分频器组成。

1. 相位比较器（Phase Comparator）：相位比较器是锁相环的核心部件之一，它用于比较输入信号和参考信号的相位差。

常见的相位比较器有边沿比较器、乘法器、延迟锁定环等。

相位比较器的输出信号表示相位差的大小和方向。

2. 低通滤波器（Low Pass Filter）：相位比较器的输出信号经过低通滤波器进行滤波处理，去除高频噪声和干扰，得到平滑的控制电压。

3. 电压控制振荡器（Voltage Controlled Oscillator，VCO）：VCO是锁相环的另一个核心部件，它根据控制电压的大小和极性来调节输出信号的频率和相位。

VCO的输出信号经过分频器反馈给相位比较器进行相位比较。

4. 分频器（Divider）：分频器用于将VCO的输出信号进行分频，得到参考信号。

分频器通常采用可编程分频器，可以根据需要进行分频比的设置。

锁相环的工作原理如下：1. 初始化：锁相环开始工作时，需要进行初始化设置。

初始化包括设置参考信号的频率、相位和幅度，以及设置VCO的初始频率。

2. 相位比较：相位比较器将输入信号和参考信号进行相位比较，得到相位差的大小和方向。

3. 低通滤波：相位比较器的输出信号经过低通滤波器进行滤波处理，得到平滑的控制电压。

4. 控制VCO：控制电压作用下，VCO的频率和相位发生变化。

如果相位差为正，则VCO的频率增加；如果相位差为负，则VCO的频率减小。

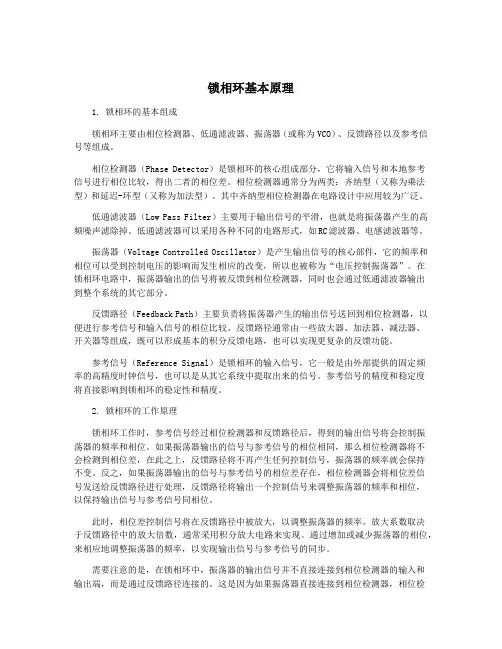

锁相环基本原理1. 锁相环的基本组成锁相环主要由相位检测器、低通滤波器、振荡器（或称为VCO）、反馈路径以及参考信号等组成。

相位检测器（Phase Detector）是锁相环的核心组成部分，它将输入信号和本地参考信号进行相位比较，得出二者的相位差。

相位检测器通常分为两类：齐纳型（又称为乘法型）和延迟-环型（又称为加法型）。

其中齐纳型相位检测器在电路设计中应用较为广泛。

低通滤波器（Low Pass Filter）主要用于输出信号的平滑，也就是将振荡器产生的高频噪声滤除掉。

低通滤波器可以采用各种不同的电路形式，如RC滤波器、电感滤波器等。

振荡器（Voltage Controlled Oscillator）是产生输出信号的核心部件，它的频率和相位可以受到控制电压的影响而发生相应的改变，所以也被称为“电压控制振荡器”。

在锁相环电路中，振荡器输出的信号将被反馈到相位检测器，同时也会通过低通滤波器输出到整个系统的其它部分。

反馈路径（Feedback Path）主要负责将振荡器产生的输出信号送回到相位检测器，以便进行参考信号和输入信号的相位比较。

反馈路径通常由一些放大器、加法器、减法器、开关器等组成，既可以形成基本的积分反馈电路，也可以实现更复杂的反馈功能。

参考信号（Reference Signal）是锁相环的输入信号，它一般是由外部提供的固定频率的高精度时钟信号，也可以是从其它系统中提取出来的信号。

参考信号的精度和稳定度将直接影响到锁相环的稳定性和精度。

2. 锁相环的工作原理锁相环工作时，参考信号经过相位检测器和反馈路径后，得到的输出信号将会控制振荡器的频率和相位。

如果振荡器输出的信号与参考信号的相位相同，那么相位检测器将不会检测到相位差，在此之上，反馈路径将不再产生任何控制信号，振荡器的频率就会保持不变。

反之，如果振荡器输出的信号与参考信号的相位差存在，相位检测器会将相位差信号发送给反馈路径进行处理，反馈路径将输出一个控制信号来调整振荡器的频率和相位，以保持输出信号与参考信号同相位。

锁相环的基本原理引言锁相环（Phase-Locked Loop，简称PLL）是一种常见的控制系统，广泛应用于通信、测量、时钟同步等领域。

它通过对输入信号进行相位比较和调整，使输出信号与参考信号保持一定的相位关系。

本文将详细介绍锁相环的基本原理。

锁相环的组成一个典型的锁相环系统主要由三个基本部分组成：相位比较器（Phase Detector），低通滤波器（Loop Filter）和振荡器（VCO）。

下面我们将分别对这三个部分进行解释。

相位比较器相位比较器是锁相环的核心部件之一，它用于将输入信号与参考信号进行比较，并产生一个误差信号。

常见的相位比较器有两种类型：边沿触发型（Edge-Triggered）和连续型（Continuous）。

边沿触发型相位比较器在输入信号和参考信号上升沿或下降沿时产生脉冲输出；而连续型相位比较器则通过计算两个信号之间的差值来生成误差信号。

无论是哪种类型，其目的都是测量输入信号和参考信号之间的相位差异。

低通滤波器低通滤波器主要用于对相位比较器输出的误差信号进行滤波处理，以去除高频噪声和不稳定性。

其作用是将高频成分抑制，只保留低频成分。

常见的低通滤波器有三种类型：积分器（Integrator），比例积分器（Proportional-Integral）和比例滤波器（Proportional Filter）。

积分器主要对误差信号进行积分运算，从而产生一个与相位差累积相关的控制信号；比例积分器在积分操作的基础上加入了比例项，可以更好地控制系统的动态响应；而比例滤波器则只保留误差信号的比例部分，适用于简单的锁相环系统。

振荡器振荡器是锁相环系统中最重要的组件之一，它负责产生输出信号，并根据控制信号调整自身频率。

常见的振荡器类型有两种：压控振荡器（Voltage-Controlled Oscillator，简称VCO）和数字控制振荡器（Digital-Controlled Oscillator，简称DCO）。

锁相环工作原理锁相环（Phase-Locked Loop，PLL）是一种常见的电子控制系统，用于将输入信号与参考信号进行同步。

它在许多领域中都有广泛的应用，例如通信系统、数字信号处理、频率合成器等。

本文将详细介绍锁相环的工作原理及其组成部份。

一、锁相环的基本原理锁相环的工作原理是通过不断调整反馈信号的相位和频率，使其与参考信号保持同步。

其基本原理可以概括为以下几个步骤：1. 参考信号产生：锁相环的输入信号通常是一个参考信号，它可以是一个稳定的时钟信号或者其他周期性信号。

2. 相频比较器：相频比较器用于比较输入信号和参考信号的相位差和频率差。

相位差可以通过比较两个信号的零交叉点来测量，频率差可以通过比较两个信号的周期来测量。

3. 错误放大器：错误放大器用于放大相频比较器的输出误差信号。

该误差信号表示输入信号和参考信号之间的相位和频率差异。

4. 低通滤波器：低通滤波器用于滤除错误放大器输出中的高频噪声，得到一个平滑的控制信号。

5. 控制电压产生：控制电压产生电路将滤波后的控制信号转换为控制电压，用于调整反馈信号的相位和频率。

6. 反馈电路：反馈电路将调整后的反馈信号送回相频比较器，与参考信号进行比较，形成闭环控制。

通过以上步骤，锁相环不断调整反馈信号的相位和频率，使其与参考信号同步，实现相位锁定和频率锁定。

二、锁相环的组成部份锁相环通常由以下几个主要组成部份构成：1. 相频比较器：相频比较器用于比较输入信号和参考信号的相位差和频率差。

常见的相频比较器有边沿比较器、乘法器、数字式比较器等。

2. 错误放大器：错误放大器是一个放大器，用于放大相频比较器的输出误差信号。

常见的错误放大器有运算放大器、差分放大器等。

3. 低通滤波器：低通滤波器用于滤除错误放大器输出中的高频噪声，得到一个平滑的控制信号。

常见的低通滤波器有RC滤波器、积分器等。

4. 控制电压产生电路：控制电压产生电路将滤波后的控制信号转换为控制电压，用于调整反馈信号的相位和频率。

锁相环的基本原理简介锁相环（Phase-Locked Loop，PLL）是一种在电子电路中常用的控制系统，用于将输入信号的频率和相位稳定地跟踪和锁定到参考信号。

锁相环在许多应用中被广泛使用，例如通信系统、时钟同步、音频和视频处理等。

本文将详细介绍锁相环的基本原理。

锁相环的组成一个典型的锁相环由三个主要部分组成：1.相频检测器（Phase Detector）：用于比较参考信号和反馈信号的相位差，并产生一个误差信号。

2.低通滤波器（Low-Pass Filter）：将相频检测器的误差信号进行滤波，得到一个平滑的控制信号。

3.振荡器（Oscillator）：根据控制信号改变自身的频率和相位，产生与参考信号同频率、同相位的输出信号。

工作原理锁相环的基本原理是通过不断调整振荡器的频率和相位，使得其输出信号与参考信号保持同频率、同相位。

这样做的目的是为了消除输入信号和参考信号之间的相位差。

下面将详细介绍锁相环的工作原理。

相频检测器相频检测器是锁相环的核心组件之一，用于比较参考信号和反馈信号之间的相位差，并产生一个误差信号。

常见的相频检测器有比较器（Comparator）和乘法器（Multiplier）两种形式。

比较器相频检测器的工作原理是将参考信号和反馈信号进行比较，得到一个脉冲信号，脉冲的宽度和相位差成正比。

乘法器相频检测器则是将参考信号和反馈信号相乘，得到一个输出信号，输出信号的幅度和相位差成正比。

低通滤波器相频检测器的输出信号通常是一个脉冲信号或者正弦波信号，需要经过低通滤波器进行滤波以去除高频噪声和脉冲干扰，得到一个平滑的控制信号。

低通滤波器可以使用RC滤波器或者数字滤波器来实现。

低通滤波器的作用是让锁相环系统对相位差的变化做出较为平滑的响应，防止频繁的频率和相位调整对系统稳定性产生不利影响。

振荡器振荡器是锁相环的另一个核心组件，可以采用电压控制振荡器（Voltage Controlled Oscillator，VCO）或者数字控制振荡器（Digital Controlled Oscillator，DCO）。

锁相环工作原理锁相环是一种常用于频率合成和时钟恢复的电路。

它通过对输入信号进行频率和相位的调整，使其与参考信号保持同步。

锁相环广泛应用于通信、雷达、测量仪器等领域。

一、基本原理锁相环由相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器组成。

其工作原理如下：1. 参考信号输入：外部提供一个稳定的参考信号，作为锁相环的参考频率。

2. 相位比较：将输入信号与参考信号进行相位比较，得到相位误差信号。

3. 低通滤波：将相位误差信号经过低通滤波器滤波，得到平滑的控制电压。

4. 控制振荡器调频：将控制电压作为输入，控制电压控制振荡器的频率，实现频率的调整。

5. 分频：将控制振荡器的输出信号进行分频，得到反馈信号。

6. 反馈：将分频后的信号与输入信号进行相位比较，得到新的相位误差信号。

通过不断的相位比较、滤波和调频，锁相环可以实现输入信号与参考信号的同步。

二、工作过程锁相环的工作过程可以分为锁定和跟踪两个阶段。

1. 锁定阶段：在初始状态下，锁相环的输出与输入信号存在相位差。

相位比较器将输入信号与参考信号进行比较，得到相位误差信号。

经过低通滤波器滤波后，控制电压作用于VCO，调整其频率。

经过分频器分频后，反馈信号与输入信号再次进行相位比较，得到新的相位误差信号。

通过不断的反馈和调节，相位误差逐渐减小，最终锁定在一个稳定的值，输出信号与参考信号同步。

2. 跟踪阶段：当输入信号发生频率或相位变化时，锁相环需要跟踪这些变化。

相位比较器检测到相位误差信号增大，低通滤波器将其平滑后，调节VCO的频率。

通过分频器反馈信号与输入信号进行相位比较，得到新的相位误差信号。

锁相环通过不断的反馈和调节，使输出信号重新与输入信号同步。

三、应用领域锁相环在许多领域中都有广泛的应用，包括但不限于以下几个方面：1. 频率合成：锁相环可以将一个稳定的参考信号与一个可调频率的振荡器相结合，生成一个具有所需频率的输出信号。

这在通信系统、雷达系统等需要精确频率合成的应用中非常重要。

1.锁相环的基本原理和模型在并网逆变器系统中，控制器的信号需要与电网电压的信号同步，锁相环通过检测电网电压相位与输出信号相位之差，并形成反馈控制系统来消除误差，达到跟踪电网电压相位和频率的目的。

一个基本的锁相环结构如图1-1所示，主要包括鉴相器，环路滤波器，压控振荡器三个部分。

图1-1 基本锁相环结构鉴相器的主要功能是实现锁相环输出与输入的相位差检测；环路滤波器的主要作用应该是建立输入与输出的动态响应特性，滤波作用是其次；压控振荡器所产生的所需要频率和相位信息。

PLL 的每个部分都是非线性的，但是这样不便于分析设计。

因此可以用近似的线性特性来表示PLL 的控制模型。

鉴相器传递函数为：)(Xo Xi Kd Vd -=压控振荡器可以等效为一个积分环节，因此其传递函数为：SKo 由于可以采用各种类型不同的滤波器（下文将会讲述），这里仅用)(s F 来表示滤波器的传递函数。

综合以上各个传递函数，我们可以得到，PLL 的开环传递函数，闭环传递函数和误差传递函数分别如下：Ss F K K s G d o op )()(=，)()()(s F K K S s F K K s G d o d o cl +=，)()(s F K K S S s H d o += 上述基本的传递函数就是PLL 设计和分析的基础。

2.鉴相器的实现方法鉴相器的目的是要尽可能的得到准确的相位误差信息。

可以使用线电压的过零检测实现，但是由于在电压畸变的情况下，相位信息可能受到严重影响，因此需要进行额外的信号处理，同时要检测出相位信息，至少需要一个周波的时间，动态响应性能可能受到影响。

一般也可以使用乘法鉴相器。

通过将压控振荡器的输出与输入相乘，并经过一定的处理得到相位误差信息。

在实际的并网逆变器应用中还可以在在同步旋转坐标系下进行设计，其基本的目的也是要得的相差的数值。

同步旋转坐标系下的控制框图和上图类似，在实际使用中，由于pq 理论在电网电压不平衡或者发生畸变使得性能较差，因而较多的使用dq 变换，将采样得到的三相交流电压信号进行变化后与给定的直流参考电压进行比较。

1 锁相环锁相环的作用是快速准确实时地获取给定交流信号的相角、频率和幅值信息，并将该信息传递给其他设备作为控制参考，使得各台设备输出形成同步，从而达到并联的条件。

不间断电源与其他电源或电网达到同步是其并联及并网的必要条件，如果不间断电源没有与电网或者相连的电源同步，直接相连将产生很大的动态电流，很可能损坏设备，危及供电系统安全。

常用的锁相方法有开环和闭环两种。

经典的开环方法包括检测交流电压过零点以及对交流电压进行滤波等。

滤波法通过一个具有超前相位的低通滤波器来提供交流电压的信息。

其他开环的锁相方法有扩展卡尔曼滤波器以及空间矢量滤波器法等，但这些方法对频率、幅值变换和电压不平衡比较敏感，响应通常也比较缓慢。

闭环方法通过引入一种机制来确保获得的信息的可靠性，典型的闭环方法有单相PLL以及三相同步旋转坐标系锁相环（SRF-PLL）[42]，SRF-PLL已被广泛应用于并网系统当中，但该方法对三相电压的平衡性要求较高，在三相电压不平衡或者含有二次纹波时，其锁相性能将会急剧下降。

双二阶广义积分锁相环（DSOGI-PLL）也是一种闭环锁相方法[43]，DSOGI-PLL相比于SRF-PLL 在三相电压不平衡、电压含有纹波及高次谐波等情况下具有更稳定可靠的锁相性能。

1.1 基本锁相环原理 相角误差检测环路滤波压控振荡器输入LPF PI 1/s sin 输出v v ’y d θωa) 结构示意图b) 简单PLL 示例PD LF VCD图4-1 基本PLL 原理框图Fig. 4-1 Basic PLL block diagram如图4-1所示为锁相环的基本结构框图，包含一个相角（误差）检测器（PD ）单元、一个环路滤波器（LF ）以及一个压控振荡器（VCO ）。

PD 单元完成输入信号与输出信号间相位误差的检测，并将其输出给环路滤波器提取出直流分量。

该直流分量经过放大后通过VCO （如PI 控制器）产生输出信号的频率，该频率积分后即为输出信号的相角。

锁相环工作原理锁相环是一种常见的电路系统，用于提供稳定的频率和相位锁定功能。

它在许多应用中被广泛使用，如通信系统、音频处理、频谱分析等。

本文将详细介绍锁相环的工作原理及其组成部份。

一、锁相环的基本原理锁相环的基本原理是通过比较输入信号和反馈信号的相位差，并根据相位差的大小来调整输出信号的频率和相位，使其与输入信号保持同步。

锁相环的核心是一个相位比较器，它将输入信号和反馈信号进行相位比较，并产生一个误差信号。

根据误差信号的大小和方向，锁相环会调整其输出信号的频率和相位，使得误差信号趋近于零。

二、锁相环的组成部份1. 相位比较器：相位比较器是锁相环的核心部份，用于比较输入信号和反馈信号的相位差。

常见的相位比较器有边沿比较器、摹拟比较器和数字比较器等。

2. 低通滤波器：低通滤波器用于滤除相位比较器输出中的高频噪声，保留低频成份。

它可以平滑误差信号，减小锁相环的震荡和颤动。

3. 振荡器：振荡器是锁相环的参考信号源，用于提供稳定的参考频率。

常见的振荡器有晶体振荡器和电感电容振荡器等。

4. 分频器：分频器用于将输入信号分频，以匹配振荡器的频率。

通过分频器，锁相环可以工作在不同的频率范围内。

5. 控制电路：控制电路根据相位比较器输出的误差信号，调整振荡器的频率和相位，以使其与输入信号保持同步。

控制电路通常由比例积分控制器（PID控制器）和电压控制振荡器（VCO）组成。

三、锁相环的工作过程1. 初始状态：锁相环开始工作时，相位比较器将输入信号和反馈信号进行比较，产生一个误差信号。

2. 错位信号处理：误差信号经过低通滤波器平滑处理，去除高频噪声。

3. 控制信号生成：平滑后的误差信号经过控制电路处理，生成控制信号。

4. 控制信号调节：控制信号调节振荡器的频率和相位，使其与输入信号同步。

5. 反馈信号生成：调节后的振荡器输出信号作为反馈信号，与输入信号进行相位比较。

6. 误差信号更新：相位比较器再次比较输入信号和反馈信号，产生新的误差信号。
