零气耗压缩热再生式干燥机工作流程(精选)

热泵干燥机操作方法
热泵干燥机是一种用于食品、药品等物品的干燥处理设备，它不仅适用于大规模生产，也适用于小规模试验。

热泵干燥机由输入空气、加热压缩、热再生、冷凝器等组成，操作方法如下：
1. 操作前准备
首先需要检查干燥机是否完好无损，确认各种指示灯、安全装置是否正常，以确保安全。

然后，进行严密性检查，确保进出口处密封良好。

检查后，将干燥机的加热器预热，准备运行。

2. 开始干燥
将待处理物品送入干燥机内，启动设备。

打开输入空气阀门，通过气流进入干燥机内，同时加热压缩器开始工作，提供加热能源，将空气进行加热。

加热后的气流进入热再生器，利用再生的方式提高能量利用率，减少能源消耗。

接着，气流通过冷凝器，将湿度降低，达到干燥的目的。

3. 控制参数
在整个干燥过程中，需要掌控好温度、湿度、空气流量等参数以保持稳定的加热干燥。

通过控制面板上的控制器和仪表，可以实现设定和调整各种参数。

操作人员需要根据实际情况进行调整和控制。

4. 结束操作
干燥过程完成后，需要将干燥室内的气流排出，关闭输入空气阀门，停止加热压缩器。

然后，打开干燥室门，将干燥物品取出。

最后，对设备内使用的配件、操作记录进行清理和整理。

总结：
热泵干燥机是一种用于食品、药品等物品的重要设备，其操作方法简单，但需要注意控制好各种参数以确保干燥效果和安全性。

只有正确操作和维护，设备才能更好地为生产服务。

热再生机组操作流程
热再生机组是一种能够有效利用废热的能源设备，通过将废热转化为可再生能源来提高能源利用率。

热再生机组的操作流程主要包括以下几个步骤：
1. 启动系统：首先需要启动热再生机组的系统，包括主机、辅机和控制系统等。

在启动过程中，需要确保各个部件正常运转，以确保系统的正常工作。

2. 热再生循环：热再生机组的核心部分是热再生循环系统，通过这一系统可以将废热转化为可再生能源。

在操作过程中，需要确保热再生循环系统的稳定运行，以提高能源利用效率。

3. 能源转换：热再生机组将废热转化为可再生能源的过程中，需要进行能源转换。

这一过程包括热能转换为电能或其他形式的能源，需要确保能源转换的效率和稳定性。

4. 控制系统：热再生机组的操作过程中需要通过控制系统来监控和调节各个部件的运行状态。

控制系统可以根据实际情况对热再生循环系统进行调节，以确保系统的正常运行。

5. 故障排除：在热再生机组的操作过程中，可能会出现各种故障和问题，需要及时进行排除。

操作人员需要具备一定的技术和经验，能够快速准确地判断故障原因并进行修复。

总的来说，热再生机组的操作流程需要经过系统启动、热再生循环、能源转换、控制系统和故障排除等多个步骤。

只有在这些步骤都得到有效执行和监控的情况下，热再生机组才能正常运行并发挥其最大的能源利用效率。

干燥机操作规程一、前言干燥机是一种用于去除物体表面或内部水分的设备。

其广泛应用于工业生产中的各个领域，如食品加工、制药、化工等。

为了确保干燥机的正常运行和操作人员的安全，制定本操作规程，明确干燥机的操作流程和注意事项。

二、操作准备1. 检查干燥机的外观是否完好，不存在漏损或损坏的情况。

2. 确保干燥机的电源接地良好，无漏电现象。

3. 检查干燥机的控制面板是否正常，各个指示灯是否亮起。

4. 检查干燥机的加热元件和排风系统是否正常运行。

三、操作流程1. 打开干燥机的电源开关，将控制面板设置为所需的干燥时间和温度。

2. 打开干燥室的进料口，将待处理物体放入进料口，并确保物体均匀分布在干燥室内。

3. 关闭进料口，并将干燥机的门锁好，确保密封性能良好。

4. 按下控制面板上的启动按钮，使干燥机开始运行。

5. 在干燥过程中，定期观察控制面板的温度和时间显示，确保干燥条件符合要求。

6. 若发现干燥机异常或有异常声音产生，应立即停止操作，检查故障原因并及时修复。

禁止擅自拆卸或修改设备。

7. 在干燥时间结束后，按下停止按钮，将干燥机停止运行。

8. 打开干燥机的门，取出干燥好的物体，并做好相应的记录。

四、注意事项1. 操作人员应穿戴好安全防护装备，如手套、口罩、护目镜等。

2. 在操作过程中，禁止将手、头部或其他物体伸入干燥室内。

3. 禁止在干燥机运行过程中随意打开门，以免造成温度和湿度的变化，影响干燥效果。

4. 使用干燥机时应保持干燥室的通风良好，确保排风系统正常工作。

5. 禁止在干燥室内干燥易燃、易爆或有毒物质。

6. 在干燥机运行之前，应先进行预热处理，以保证干燥机内部温度的稳定。

7. 当干燥机停止运行后，应及时清理干燥室内的残留物，保持干燥机的清洁。

五、维护保养1. 每次使用干燥机后，应将其彻底清洁，并做好相应的记录。

2. 定期检查干燥机的运行状况，如控制面板、加热元件、排风系统等，并及时更换损坏部件。

3. 定期清理干燥机的进料口和排风口，防止堵塞。

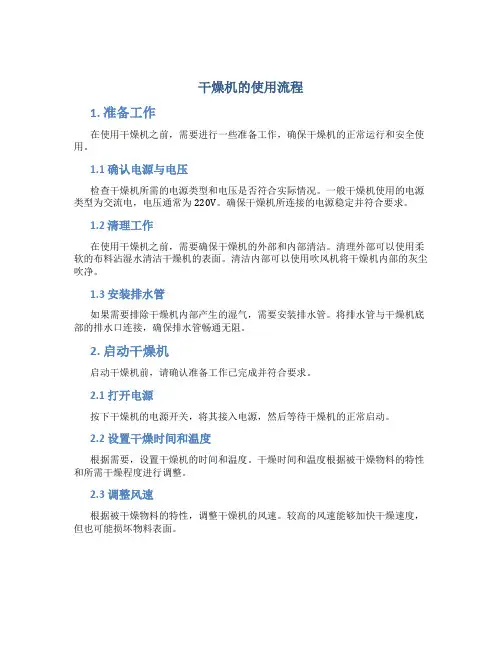

干燥机的使用流程1. 准备工作在使用干燥机之前，需要进行一些准备工作，确保干燥机的正常运行和安全使用。

1.1 确认电源与电压检查干燥机所需的电源类型和电压是否符合实际情况。

一般干燥机使用的电源类型为交流电，电压通常为220V。

确保干燥机所连接的电源稳定并符合要求。

1.2 清理工作在使用干燥机之前，需要确保干燥机的外部和内部清洁。

清理外部可以使用柔软的布料沾湿水清洁干燥机的表面。

清洁内部可以使用吹风机将干燥机内部的灰尘吹净。

1.3 安装排水管如果需要排除干燥机内部产生的湿气，需要安装排水管。

将排水管与干燥机底部的排水口连接，确保排水管畅通无阻。

2. 启动干燥机启动干燥机前，请确认准备工作已完成并符合要求。

2.1 打开电源按下干燥机的电源开关，将其接入电源，然后等待干燥机的正常启动。

2.2 设置干燥时间和温度根据需要，设置干燥机的时间和温度。

干燥时间和温度根据被干燥物料的特性和所需干燥程度进行调整。

2.3 调整风速根据被干燥物料的特性，调整干燥机的风速。

较高的风速能够加快干燥速度，但也可能损坏物料表面。

2.4 开始干燥确认设置完毕后，按下开始按钮，干燥机便会开始工作。

在干燥过程中，可以根据需要随时进行调整，如调整时间、温度或风速等参数。

3. 停止干燥机当完成干燥时，需要正确停止干燥机的运行。

3.1 关闭电源在停止干燥之前，先关闭干燥机的电源开关，将其从电源中断开。

3.2 清理工作在停止运行后，需要对干燥机进行清理工作，以保证下一次使用时的正常运行。

清理工作包括清洁干燥机表面和内部，清理过滤器等。

3.3 断开排水管如果使用了排水管，需要将其与干燥机底部的排水口断开，以免造成漏水等问题。

4. 注意事项在使用干燥机过程中，需要注意以下事项，以确保安全使用和干燥效果的良好。

•不要让干燥机处于长时间工作状态，以免造成过热或机器损坏。

•对干燥机的调整和设置要小心谨慎，以免造成干燥效果不佳或物料损坏。

•在清理干燥机时，记得先断开电源，以免发生触电事故。

三种干燥机的工作原理1、冷冻式干燥机系统流程图及工作原理※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。

换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。

经降温后的空气压力露点最低可达2℃。

降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行⑿⑤④⑾③ ②①⑨⑥⑩⑦⑧⒂⒀⒁⒃热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。

同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。

2、无热式干燥机的产品流程图及工作原理1、塔压力表(小型机组不安装)；2逆止阀；3再生风量调节阀；4塔压力表；5逆止阀；6再生风量调节阀；工作原理由空压机排出的大量空气，由压缩空气入口管流入，通过气阀进入两个塔中的运转塔，其中的湿气会被吸附剂所吸收而干燥。

当空气流通到塔顶时，空气中的水份被全部吸收，露点温度可达-40℃，从而达到干燥目的。

整个循环标准需10分钟，每塔各运行5分钟，一塔在工作的过程中(运转塔)，另一塔处于再生状态(非运转塔)再生时间为4.5分钟,续压时间0.5分钟。

在再生的过程中，运转塔中一部份干燥的空气经再生风量调节阀进入非运转塔将塔内的水份经消音器带到大气中去。

其运转时耗气量为设备处理量的12%3、微热式干燥机的产品流程图及工作原理4、无热式组合干燥机的产品流程图及工作原理由空压机排出的大量空气，由压缩空气入口管流入，通过气阀进入两个塔中的运转塔，其中的湿气会被吸附剂所吸收而干燥。

热再生干燥机使用说明1.工艺流程来自上游压缩机的湿空气首先经过前级精密过滤器过滤压缩压缩空气中微量油份、液态水进入微热再生干燥机（以下简称干燥机）。

压缩空气经空气进口阀进入吸附器自下面而上通过吸附器内固定吸附床层，空气中水份被固定床的吸附剂所吸附。

干燥后压缩空气经空气出口阀去后续工艺。

当吸附剂吸附达到饱和，需要对其再生，再生时从空气出口主管路引一支管抽出约6%的产品气作为再生气，经过再生气调节阀、节流孔板减压至常压，在电加热器被加热至再生温度，使得这部分再生气具有很强的再生解析能力，再生气经过再生气进口阀反向进入吸附器自上而下通过吸附床层，在接近于常压状态下对已饱和的吸附剂进行加热再生解析，解析出来的水蒸气由再生气带出经过再生气出口阀，并经过吸引器消音处理，然后排出大气。

2.工艺过程干燥机中间两只吸附器是交替使用，在切换时间内，一只处于吸附，同时另一只处于再生，（以下以AD1为吸附，AD2再生为例）吸附吸附器工作时空气通过空气进口阀，进入吸附床层，然后经空气出口阀出系统。

再生吸附器再生共分四步，依次分为放压、加热、再生、冲压。

1）放压当两个吸附器在切换时间结束后，AD1进入吸附，AD2进入再生。

延时a1时间，打开再生气出口阀V20，AD2剩留器内带压空气排放出去，放压时间控制t1时间。

2）加热放压结束，AD2进入加热阶段。

启动电加热器，来自主管路一小部分干燥空气作为再生气经再生气调节阀、孔板减压到接近大气压力后，进入电加热器、加热再生气至160C，再生气经过再生气流路，由于压差作用自动打开再生气进口阀V18进入吸附剂床层，对吸附剂进行加热解吸，被解吸出来的水份随再生气体经再生气出口阀V20，排出大气。

加热阶断，加热再生温度控制在160C，加热时间控制t2时间。

当加热时间结束，关闭电加热器。

3）吹冷当结束加热，进入吹冷阶段，吹冷用再生气仍采用自身干燥空气，再生气流与加热阶段气体流路相同。

再生气进入吸附床层，对所加热吸附床层进行吹冷，以期达到可以进入吸附工作。

零气耗压缩热再生式干燥机工作流程零气耗压缩热再生式干燥机工作流程干燥机是一种多功能设备，广泛应用于工业生产、农业和食品加工等各个领域。

传统的干燥机通常采用电或燃料作为加热源，因此通常存在高能耗、排放污染等缺点，而且不够环保。

为了解决这些问题，零气耗压缩热再生式干燥机应运而生。

这种干燥机利用压缩空气作为加热介质，大大降低了能耗和排放量。

下面我们介绍一下它的工作流程。

工作流程1. 压缩空气供给零气耗压缩热再生式干燥机需要大量的压缩空气供给，因此需要配备压缩空气机。

这些机器会把外部空气压缩成高压气体，并将其输送到干燥机内部。

2. 热交换当压缩空气进入干燥机后，首先要进行热交换。

这是通过内置的热交换器来实现的，其原理类似于散热器。

由于压缩空气在压缩过程中会产生大量的热能，因此热交换器可以将这些热能转移到干燥机中的湿气上。

3. 干燥处理干燥机中的湿气是主要工作之一。

在这个步骤中，被处理的湿气会从进风口进入干燥机，并通过内部的热交换器被加热。

在加热过程中，湿气会被蒸发，变成水蒸气并排出干燥机。

4. 再生在干燥机运作过程中，湿气被蒸发出去，而湿度高的空气则被排出。

当这些湿度高的空气离开干燥机时，它们会带走其中的热能和水分。

为了回收这部分能量，干燥机会将排出的空气发送回到热交换器以进行再生，这个过程被称为再生。

5. 降温经过再生后，干燥机中依然留有高温的压缩空气。

由于这些空气的温度非常高，因此必须经过冷却。

这可以通过再次将压缩空气排入到热交换器中来实现。

在这个过程中，空气会与低温湿气接触，它的温度逐渐降低并通过干燥机排出。

6. 排放最后，排放口排放经过处理的湿气和空气。

由于干燥机使用压缩空气作为热源，因此排放物中的水分和污染物含量都大大降低了。

总结零气耗压缩热再生式干燥机通过利用压缩空气作为加热媒介，大大降低了能耗和排放。

它的工作流程比传统的干燥机更加环保和高效，因此被广泛应用于各个行业中。

压缩空气干燥机操作规程
《压缩空气干燥机操作规程》
一、前言
压缩空气干燥机是一种用于去除压缩空气中的水分和污染物质的设备，在工业生产中起着非常重要的作用。

二、操作前准备
1. 确保压缩空气干燥机处于停机状态。

2. 查看干燥机的工作环境是否干燥通风，确保其安全性。

3. 确保干燥机的电源连接正确并接地良好。

4. 检查干燥机的进气口和出气口是否有异物堵塞，清理干净。

三、开机操作
1. 打开干燥机的电源开关，待其启动完成后，观察干燥机是否正常运转。

2. 设置干燥机的工作参数，如设定干燥温度和压力等。

3. 检查干燥机的压缩空气进口和出口的压力表，确保其正常运转。

四、停机操作
1. 关闭干燥机的电源开关。

2. 等待干燥机停止运转后，关闭进气阀门，并等待压缩空气完全排空。

3. 清理干燥机的各个部件，确保其干净整洁。

五、注意事项
1. 在操作过程中，严禁触碰干燥机的旋转部件。

2. 定期检查干燥机的滤芯和换热器，并进行清洗和更换。

3. 干燥机长时间停用时，应进行防潮防尘处理。

六、结语
压缩空气干燥机是一种重要的工业设备，正确的操作和维护对于保障生产安全和质量至关重要。

希望大家在使用干燥机时严格按照操作规程进行操作，确保设备的正常运转和延长使用寿命。

三种干燥机的工作原理1、冷冻式干燥机系统流程图及工作原理※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。

换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。

经降温后的空气压力露点最低可达2℃。

降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行⑿⑤④⑾③ ②①⑨⑥⑩⑦⑧⒂⒀⒁⒃热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。

同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。

2、无热式干燥机的产品流程图及工作原理1、塔压力表(小型机组不安装)；2逆止阀；3再生风量调节阀；4塔压力表；5逆止阀；6再生风量调节阀；工作原理由空压机排出的大量空气，由压缩空气入口管流入，通过气阀进入两个塔中的运转塔，其中的湿气会被吸附剂所吸收而干燥。

当空气流通到塔顶时，空气中的水份被全部吸收，露点温度可达-40℃，从而达到干燥目的。

整个循环标准需10分钟，每塔各运行5分钟，一塔在工作的过程中(运转塔)，另一塔处于再生状态(非运转塔)再生时间为4.5分钟,续压时间0.5分钟。

在再生的过程中，运转塔中一部份干燥的空气经再生风量调节阀进入非运转塔将塔内的水份经消音器带到大气中去。

其运转时耗气量为设备处理量的12%3、微热式干燥机的产品流程图及工作原理4、无热式组合干燥机的产品流程图及工作原理由空压机排出的大量空气，由压缩空气入口管流入，通过气阀进入两个塔中的运转塔，其中的湿气会被吸附剂所吸收而干燥。

零气耗压缩热再生吸附式干燥机的工作原理1. 引言你有没有想过，在工业生产或者一些对气体干燥度要求极高的场所，怎样才能高效又节能地把气体中的水分去除掉呢？今天呀，咱们就来一起搞清楚零气耗压缩热再生吸附式干燥机的工作原理，从它的基础概念到实际应用，还有那些容易被误解的地方，咱们都好好唠一唠。

这篇文章里会包含它的基本原理、在生活和工业中的应用、面临的挑战以及相关的趣味知识哦。

2. 核心原理2.1基本概念与理论背景首先呢，咱们得知道什么是吸附式干燥。

简单来说，就是利用某些物质对水分子有很强的吸附能力这个特性来干燥气体。

就好比海绵吸水一样，有些材料特别能“吸”水，在干燥机里就是用来吸气体中的水分的。

零气耗压缩热再生吸附式干燥机的发展也是随着工业对节能和高效干燥需求不断提高而发展起来的。

它的理论来源就是吸附的原理，吸附剂可以吸附气体中的水分，从而达到干燥气体的目的。

常见的吸附剂有硅胶、分子筛等，这些东西就像一个个小小的“水分捕捉器”，在干燥机里发挥着重要作用。

2.2运行机制与过程分析这种干燥机的工作过程挺有趣的。

它主要有两个吸附塔，咱们可以把这两个吸附塔想象成两个轮流值班的小卫士。

第一步，压缩空气进入其中一个吸附塔。

这个时候，吸附塔里的吸附剂就开始大展身手了，它把空气中的水分紧紧地吸附住，就像磁铁吸铁屑一样，这样从这个吸附塔出来的空气就变得干燥了。

第二步，被吸附了水分的吸附剂肯定不能一直这么工作呀，得让它把吸附的水分排出去才能继续工作呢。

这时候就用到压缩热了。

利用压缩空气自身的热量来加热吸附剂，让吸附剂把吸附的水分释放出来，这个过程就像是给吸附剂洗个热水澡，把它身上的“脏东西”（水分）都洗干净。

第三步，干燥的空气再经过一个冷却器，把温度降下来，这样就得到了温度合适、干燥度很高的空气了。

而另一个吸附塔呢，在这个时候就开始准备接班了，等这个吸附塔工作一段时间需要再生的时候，另一个吸附塔就开始重复前面的步骤。

两个吸附塔就这样轮流工作，一直保持对压缩空气的干燥处理。

零损耗余热吸附式干燥机操作规程
1. 检查干燥机的工作状态，确保其处于正常运转状态。

2. 检查并确认干燥机内无物料残留。

3. 检查并确认干燥机的供应电源是否正常，并将其连接到电源插座。

4. 打开干燥机的针型阀门，以便将待处理的物料引入干燥机中。

5. 打开干燥机的排风阀门，以便排出湿气。

6. 打开干燥机的主电源开关，启动干燥机。

7. 根据物料的性质和处理要求，调节干燥机的温度和压力。

8. 在干燥过程中，定期检查干燥机的供气和排气温度，确保其在设定的范围内。

9. 在干燥过程中，定期检查干燥机的压力和流量，确保其正常工作。

10. 在干燥过程结束后，关闭干燥机的主电源开关。

11. 关闭干燥机的排风阀门和针型阀门。

12. 清理干燥机内的物料残留，并进行必要的维护保养工作。

13. 根据需要，记录并报告干燥机的工作情况，包括温度、压力、流量等参数的变化。

14. 遵守干燥机的安全操作规程，并严格遵守相关的操作流程。

压缩空气干燥机操作说明压缩空气干燥机操作说明：压缩空气干燥机是一种常用于工业生产中的设备，其作用是通过去除空气中的水汽，保证压缩空气的干燥度，从而提高生产效率和产品质量。

下面将详细说明压缩空气干燥机的操作步骤，确保您正确、安全地使用这一设备。

1. 开机准备：首先，确保干燥机周围环境通风良好，无明火等危险因素。

检查设备的电源线路是否正常连接，电源开关处于关闭状态。

确认进气口和排气口未被堵塞，消除可能影响设备正常运行的障碍物。

2. 启动操作：打开电源开关，启动压缩空气干燥机。

待设备启动完毕后，观察设备运行状态是否正常，是否有异常噪音或异味产生。

在设备运行过程中，应及时检查设备的工作情况，确保设备运行稳定。

3. 调节参数：根据实际需要，可以通过设备上的控制面板调节干燥机的工作参数，如温度、湿度等。

根据压缩空气的使用需求，选择合适的工作模式，确保干燥机达到最佳效果。

4. 定期检查：定期检查干燥机的滤芯和吸附剂是否需要更换，清洁设备的内部和外部表面，确保设备处于良好的工作状态。

定期进行设备的维护保养，延长设备的使用寿命。

5. 关机操作：在使用完毕后，先关闭压缩空气干燥机的控制面板上的相关操作按钮，再关闭电源开关，确保设备完全停止运行。

注意安全操作，避免产生操作失误导致的事故发生。

通过以上操作说明，您可以正确且安全地使用压缩空气干燥机，保证设备正常运行，提高生产效率，确保产品质量。

如果在操作过程中遇到问题，请及时联系设备供应商或专业人员进行处理，切勿私自拆卸或修改设备，以免引起不必要的损失。

希望您能根据以上操作说明，正确操作压缩空气干燥机，确保设备的正常运行和使用效果。

感谢您的配合与支持！。

压缩热再生式干燥机工作原理、功耗对比与工艺流程2020.2.11结合几种常用压缩空气干燥机的运行特性，并对各种干燥机的实际运行数据进行统计分析得出结论：压缩热再生式干燥机能效比高，节能效果显著。

常用的压缩空气干燥机包含冷冻式和吸附式干燥机两种。

冷冻式干燥机只能将压缩空气露点温度处理到3℃左右，需要更低露点温度只能采用吸附式干燥机，根据吸附式干燥机再生方式不同可分为无热再生式干燥机、微热再生式干燥机、鼓风加热再生式干燥机以及圧缩热再生式干燥机。

本文首先论述压缩热再生式干燥机的工作原理，并以一个工程实例将各种干燥机的能耗进行对比。

重点讨论压缩热再生式干燥机在工程应用中存在的问题，从工程设计优化及对设备工艺流程改造两方面解决问题。

1、压缩热再生式干燥机的工作原理吸附式干燥机一般采用双塔结构，一个用于气体干燥，另一个发生吸附剂再生过程。

目前常用的吸附剂材料为活性氧化铝和分子筛，活性氧化铝对工作介质温度敏感，当吸附剂环境温度达到130℃以上时，吸附剂含水量只有1%左右，几乎完全脱附。

而分子筛对水分的吸附能力高于同等温度下的活性氧化铝，脱附没有活性氧化铝彻底。

吸附剂再生过程分为4个阶段：加热-降压-冷吹-均压。

吸附塔和再生塔根据干燥机PLC 给定的控制信号切换。

见图1。

高温压缩空气（110℃以上）进入干燥机，然后直接流入再生塔，因为高温压缩空气是不饱和的，而且会使吸附剂储存的水分汽化，汽化后的水分被不饱和高温压缩空气吸附，进入干燥机的后续配套冷却器，冷却至40℃左右，此时压缩空气处于过饱和状态，析出大量液态水，液态水经汽水分离器排除。

冷却后的压缩空气进入干燥塔，达到露点要求后大部分输出至压缩空气管网，供应车间及各用气工位使用，另有小部分经控制阀流入再生塔，对吸附剂进行冷吹，这个阶段耗损的压缩空气占到总气量的2% 左右。

由于用于冷吹的压缩空气为干燥的压缩空气，可以使吸附剂二次脱附，冷吹过程结束后，这部分压缩空气经消音器排出。

压缩热再生干燥机（精选文档）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）在冷干机中冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂，使制冷过程得以连续不断进行。

由于冷凝器排出的热量包括冷媒从蒸发器吸取的热量以及由压缩功转换过来的热量。

1、概述在应用许多类似于精密电子行业或高精密仪表的运用上,因为工艺要求需将压缩空气中的压力露点降到0℃以下时,因冷冻式干燥机的压力露点低于0℃时会出现管路结冰的现象,此时采用冷冻式干燥已不能满足工艺的要求,我司在引进先进的冷冻式干燥机制造技术同时,也引进了无热式吸附式干燥机的制造技术,其最低露点温度可达-70℃；同时采用优质的材料如进口不锈钢气动阀、不锈钢单向阀等制造,避免管路的污染,提高空气品质。

在引进和吸收的同时结合国内的运用经验,为降低无热式干燥机的气耗问题而衍生微热式干燥机及组合式干燥机,以降低压缩空气的耗气量,最低耗气量可达5%。

以满足不同用户的需求。

2、无热式干燥机的产品流程图及工作原理由空压机排出的大量空气，由压缩空气入口管流入，通过气阀进入两个塔中的运转塔，其中的湿气会被吸附剂所吸收而干燥。

当空气流通到塔顶时，空气中的水份被全部吸收，露点温度可达-40℃，从而达到干燥目的。

整个循环标准需10分钟，每塔各运行5分钟，一塔在工作的过程中(运转塔)，另一塔处于再生状态(非运转塔)再生时间为4.5分钟,续压时间0.5分钟。

在再生的过程中，运转塔中一部份干燥的空气经再生风量调节阀进入非运转塔将塔内的水份经消音器带到大气中去。

其运转时耗气量为设备处理量的12%1、 塔压力表(小型机组不安装) 2、 逆止阀 3、 再生风量调节阀 （节流阀）4、 塔压力表5、 逆止阀6、 再生风量调节阀4、无热式组合干燥机的产品流程图及工作原理机台工作原理参考冷冻式干燥机及无热吸附式干燥机工作原理,采用组合式其再生风量最低可降至5%.5、吸附式干燥机基础知识①什么是吸附？吸附作用是如何发生的？吸附就是物质在两相交界面上浓度自动发生变化的现象。
