WHS质量控制点

35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:✠✠✠有限公司年 月☟控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制 ☟设置表，在施工过程中严格执行，分阶段提交 ☟执行情况汇总表并提供相关 ☟记录资料备查。

工程质量 ☟控制点的设置原则质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。

对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。

所有隐蔽工程都是设置为质量控制点。

对质量不稳定、容易出现不合格品的环节，应设置质量控制点。

可能对生产安全有严重影响的关键项目设置质量控制点。

工程质量 ☟控制点的设置类型根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（ ）、停工待检点（☟）、旁站点（ ）三种类型。

工作程序要求工程质量 ☟控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量 ☟控制点设置表。

设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量 ☟控制点设置计划。

经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。

业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。

 ☟质量控制点的发起单位均为施工单位。

35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:XXX有限公司2012年03月WHS控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS执行情况汇总表并提供相关WHS记录资料备查。

1.工程质量WHS控制点的设置原则1.1 质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。

1.2 对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。

1.4 所有隐蔽工程都是设置为质量控制点。

1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。

1.6 可能对生产安全有严重影响的关键项目设置质量控制点。

2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。

3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。

设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。

经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。

业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。

35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:XXX有限公司2012年03月WHS控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS执行情况汇总表并提供相关WHS记录资料备查。

1.工程质量WHS控制点的设置原则1.1 质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。

1.2 对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。

1.4 所有隐蔽工程都是设置为质量控制点。

1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。

1.6 可能对生产安全有严重影响的关键项目设置质量控制点。

2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。

3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。

设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。

经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。

业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。

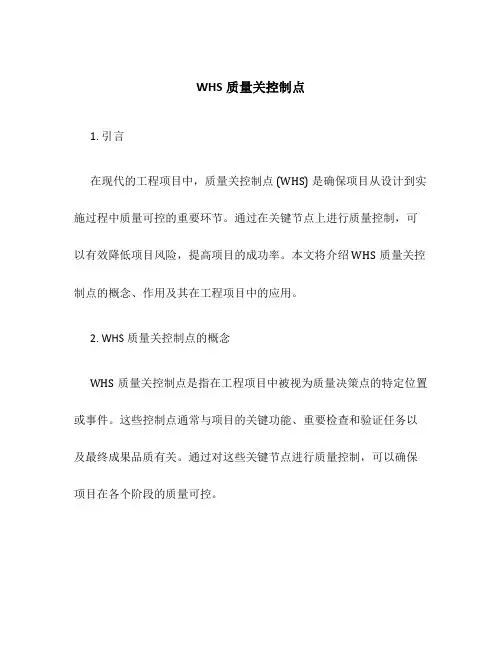

WHS质量关控制点1. 引言在现代的工程项目中，质量关控制点 (WHS) 是确保项目从设计到实施过程中质量可控的重要环节。

通过在关键节点上进行质量控制，可以有效降低项目风险，提高项目的成功率。

本文将介绍WHS质量关控制点的概念、作用及其在工程项目中的应用。

2. WHS质量关控制点的概念WHS质量关控制点是指在工程项目中被视为质量决策点的特定位置或事件。

这些控制点通常与项目的关键功能、重要检查和验证任务以及最终成果品质有关。

通过对这些关键节点进行质量控制，可以确保项目在各个阶段的质量可控。

3. WHS质量关控制点的作用WHS质量关控制点在工程项目中发挥着至关重要的作用，具体包括以下几个方面：3.1 确保质量可控通过在关键节点上进行质量控制，WHS质量关控制点可以帮助项目团队在项目实施过程中及时发现和解决潜在的质量问题，从而确保项目的质量可控。

3.2 提高项目成功率WHS质量关控制点可以帮助项目团队在项目的各个阶段进行有效的质量控制，避免项目质量问题的积累，从而提高项目的成功率。

3.3 降低项目风险通过在关键节点上进行质量控制，WHS质量关控制点可以有效降低项目的风险。

通过及时发现和解决质量问题，可以防止问题进一步扩大，从而减少项目的风险。

4. WHS质量关控制点在工程项目中的应用WHS质量关控制点在工程项目中有着广泛的应用，常见的应用场景包括以下几个方面：4.1 设计阶段在项目的设计阶段，WHS质量关控制点可以包括设计方案的评审、设计图纸的审查等。

通过对设计阶段的质量关控制点进行把控，可以及时发现并修正潜在的设计问题，确保设计阶段的质量可控。

4.2 采购阶段在项目的采购阶段，WHS质量关控制点可以包括供应商的评估、材料的检验等。

通过对采购阶段的质量关控制点进行把控，可以确保采购的材料质量符合项目要求，减少采购风险。

4.3 施工阶段在项目的施工阶段，WHS质量关控制点可以包括现场的巡检、施工工序的审查等。

精心整理35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:1.4 所有隐蔽工程都是设置为质量控制点。

1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。

1.6 可能对生产安全有严重影响的关键项目设置质量控制点。

2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。

3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。

设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。

经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。

业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。

方。

HH 在48并形4.线路工程质量控制关键点清单6.线路专业控制标准项目名称：路径复测(H) 编号：XL01项目名称：岩石、掏挖基础分坑和开挖(H) 编号：XL04项目名称：导地线（含O P G W）紧线(W) 编号：XL20项目名称：深埋式接地装置(H) 编号：XL23控制点使用1张H质量控制记录表记录。

如：线路基础混凝土浇筑前基础坑深、基坑土质、基础坑底板尺寸H点，可合并1张记录表。

S记录表（旁站点记录表）编号 BTS为变电土建工程、BDS为电气安装工程、XLS为架空送电线路工程、 DLS为高压电缆线路工程、PDS为配网工程旁站点记录表，序号与工程检查同步。

S质量控制检查表为质量旁站点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1张S质量控制检查表记录。

线路专业控制标准7.1 见证点（w）质量控制记录表见证点（w）质量控制记录表工程名称：编号：3、工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；气体试验见证点4、控制标准编号：本项检查点采用工程质量控制标准编号，如绝缘油和S F6检查，编号为SY14；5、检查部位：如试验报告检查或活动墙面检查等；6、检查日期：同步检查日期；7、检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；8、检查情况：被检查项目实体质量的，例如结构、工艺、观感、文件内容、试验项目等见证检查情况;9、检查结论：检查合格、符合设计要求或符合验收规范等;10、在同时进行多项同类项工程质量检查时，可合并使用1张W质量控制记录表记录，文件、现场见证中如果存在审批文件或签字确认文件，可以不再形成W记录。

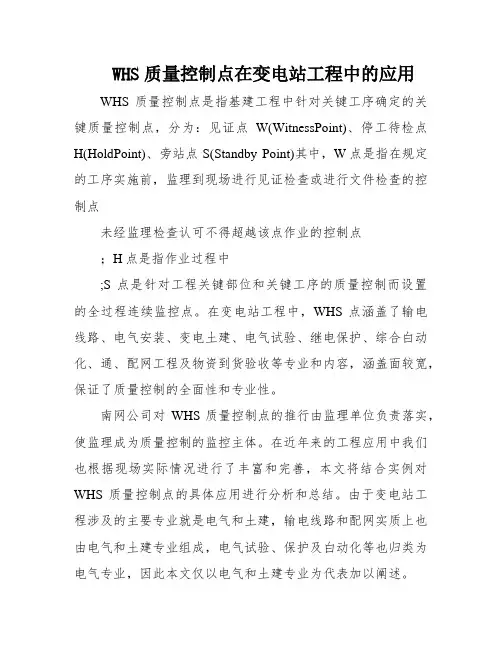

WHS质量控制点在变电站工程中的应用WHS质量控制点是指基建工程中针对关键工序确定的关键质量控制点，分为：见证点W(WitnessPoint)、停工待检点H(HoldPoint)、旁站点S(Standby Point)其中，W点是指在规定的工序实施前，监理到现场进行见证检查或进行文件检查的控制点未经监理检查认可不得超越该点作业的控制点；H点是指作业过程中;S点是针对工程关键部位和关键工序的质量控制而设置的全过程连续监控点。

在变电站工程中，WHS点涵盖了输电线路、电气安装、变电土建、电气试验、继电保护、综合白动化、通、配网工程及物资到货验收等专业和内容，涵盖面较宽，保证了质量控制的全面性和专业性。

南网公司对WHS质量控制点的推行由监理单位负责落实，使监理成为质量控制的监控主体。

在近年来的工程应用中我们也根据现场实际情况进行了丰富和完善，本文将结合实例对WHS质量控制点的具体应用进行分析和总结。

由于变电站工程涉及的主要专业就是电气和土建，输电线路和配网实质上也由电气和土建专业组成，电气试验、保护及白动化等也归类为电气专业，因此本文仅以电气和土建专业为代表加以阐述。

1质量控制点的具体应用为更好地监控和评价变电站工程实体质量，在WHS质量掌握点的框架下又引入了质检点和抽检点的概念。

质检点是指WHS质量掌握点涉及的具备施工质量检查条件的土建工程的检验批、其他专业的分项工程;抽检点指抽样选取确定的质检点。

抽检点从质检点中抽取，接纳抽样统计方法确定，抽检比例一般为检查时段内质检点数量的10%〜30%,由此可得出某一检查时段内的WHS合格率=抽检合格点总数/抽检点总数X 100%,也就能根据合格率的高低大致确定变电站工程的施工质量程度品级。

具体应用如下。

1.1制订月（周）检查计划根据本月施工计划，制定WHS检查月度计划，重点为：把本月的施工内容细化到分部分项工程，找出对应的质量控制点，再根据施工内容的分项（电气）和检验批（土建）设定可能产生的质检点个数。

WHS质量控制点
WHS质量控制点的发起单位均为施工单位。

施工过程中，施工单位依照WHS控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成WHS控制记录和数码照片。

1 见证点（W）控制。

施工、监理方为见证点（W）控制责任方，业主为监督、检查方。

施工、监理方按WHS点设置范围，采用巡视（P）、文件见证（R）方式进行控制，业主方采用抽查方式进行监督，对施工的部位或工序见证检查，形成检查记录。

2 停工待检点（H）控制。

施工、监理、勘察、设计、业主方为停工待检点（H）控制责任方。

H点分高、中、低三级控制。

设置为施工、监理方控制的H点为低等级控制，设置为施工、监理、勘察、设计方控制的H点为中等级控制，设置为施工、监理、勘察、设计、业主方控制的H点为高等级控制。

施工项目部提前24小时向监理项目部书面申请，监理即时通知业主、勘察、设计等相关单位在48小时内对工程停工待检点检查签证。

相关责任单位应同步形成停工待检点检查验收签证记录和数码图片归档。

3 旁站点（S）控制。

施工、监理方为旁站点（S）控制责任方，业主方为监督、检查方，业主方采用抽查方式进行监督。

施工项目部提前24小时向监理项目部书面申请，监理通知业主等相关单位在约定时间内对工程旁站点检查签证。

监理、施工项目部依照标准设置的旁站点，采取旁站S检查方式，进行全过程监督检查，并形成旁站检查记录和数码图片归档。

深化WHS、施工作业指导书和验评标准的现场应用为贯彻“百年大计，质量第一”的方针，全面落实建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS执行情况汇总表并提供相关WHS记录资料备查。

一、工程质量WHS控制点的设置原则1、质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。

2、对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

3、对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。

4、所有隐蔽工程都是设置为质量控制点。

5、对质量不稳定、容易出现不合格品的环节，应设置质量控制点。

6、可能对生产安全有严重影响的关键项目设置质量控制点。

二、工程质量WHS控制点的设置类型1、根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。

三、工作程序要求1、工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。

设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。

经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。

业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。

2、WHS质量控制点的发起单位均为施工单位。

施工过程中，施工单位依照WHS控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成WHS控制记录和数码照片。
