光纤滤波器原理
光纤滤波器是一种使用光纤作为传输介质的光学器件，其工作原理是基于光在不同波长下的色散特性。
它通过控制特定波长的光信号的传输和衰减，实现对光波的选择性调制。
光纤滤波器通常由两个主要元件组成：光纤耦合器和滤波元件。
光纤耦合器用于将进入滤波器的光信号分成两个相互耦合的信号，一个经过滤波元件，另一个绕过滤波元件。
而滤波元件，则是决定了滤波器的传输特性的关键部分。
滤波元件常见的类型包括光栅和干涉滤波器。
光栅滤波器利用光栅的衍射效应，通过周期性的结构使特定波长的光信号被衍射到特定的方向。
通过调整光栅的周期和衍射角度，可以选择性地调节滤波器的中心波长和带宽。
干涉滤波器则利用光的干涉效应，在光路中引入干涉器件（如Fabry-Perot腔或干涉光纤），通过调整光路径的光程差，在特定波长下形成干涉峰或干涉谷。
通过调节光程差，可以选择性地改变滤波器的中心波长和带宽。
无论是光栅滤波器还是干涉滤波器，其关键之处就在于能够选择性地调节光信号的传输和衰减。
这意味着光纤滤波器可以用于实现波长复用、波长选择和波长转换等光通信应用中。
通过将多个滤波器组合起来，可以实现更复杂的光信号处理功能。
总之，光纤滤波器利用光的色散特性，通过调节光的波长选择性地调制光信号，其原理基于光的干涉或衍射效应。
这一技术
在光通信系统、光传感器和光谱分析等领域中具有广泛的应用前景。
光纤光栅原理及应用光纤光栅是一种通过在光纤中引入周期性折射率变化的装置，利用折射率变化来调制和处理光信号。
光纤光栅的工作原理基于布拉格光栅的原理，它可以实现光的反射、衍射和干涉，具有许多重要的应用。
光纤光栅的工作原理可以分为两种类型：折射率周期变化型和几何尺寸周期变化型。
在折射率周期变化型中，光纤的折射率会周期性地改变，形成一定的折射率分布。
而在几何尺寸周期变化型中，光纤的尺寸周期性改变，例如通过在光纤表面制造微细结构。
光纤光栅的应用十分广泛。
以下是一些光纤光栅的常见应用：1.光纤通信系统中的滤波器：光纤光栅可以用作滤波器来选择性地过滤光纤通信信号，去除噪声和干扰，从而提高信号质量和传输效率。
2.光纤传感器：由于光纤光栅对于外界环境的敏感性，它可以用作各种类型的传感器，例如温度传感器、应变传感器和压力传感器等。
当外界环境发生变化时，光纤光栅会产生相应的光强、频率或相位变化，从而测量环境的变化量。
3.激光器输出功率控制：光纤光栅可以通过调整光纤中的折射率改变激光器的输出功率。
通过改变光纤光栅的特性，可以有效地控制激光器的输出光强，实现激光器的功率稳定控制。
4.光纤光栅传输线惯性测量：光纤光栅可以用作惯性传感器，测量力、加速度或角度的变化。
通过测量光纤光栅的变化，可以获得与物体的动态运动相关的信息。
5.光纤光栅激光器：光纤光栅可以用作可调谐激光器，通过改变光纤光栅的特性，可以实现激光器输出波长的调谐。
这对于光通信系统、光谱分析和光学成像等领域非常重要。
以上只是光纤光栅的一些常见应用，随着技术的不断发展，光纤光栅的应用领域还在不断扩展。
光纤光栅具有体积小、重量轻、高稳定性和高灵敏度等优点，因此在光学传感、通信和激光器等领域具有广泛应用前景。
光子学技术中的光学滤波技巧光学滤波技巧是光子学技术中的一项重要工具，它可以对光信号进行精确的频率选择和控制，从而用于各种应用，如通信系统、成像技术和传感器等。
在本文中，我们将介绍几种常见的光学滤波技巧，并讨论它们的原理和应用。
1. 窄带滤波技术窄带滤波技术是一种通过选择性地传递或抑制一定频率范围内的光信号的方法。
它通常使用干涉、衍射或共振等原理来实现。
其中，干涉滤波器基于干涉效应，利用多个反射和透射界面来实现光的干涉，从而选择性地传递或抑制一定频率范围内的光信号。
衍射滤波器则利用衍射原理，通过光栅或光子晶体等结构来选择性地传递或抑制一定频率范围内的光信号。
窄带滤波技术广泛应用于光通信、光谱分析和光学干涉等领域。
2. 宽带滤波技术与窄带滤波技术相反，宽带滤波技术是一种用于传递或接收宽频带光信号的方法。
它通常通过多通道传输或多级滤波的方式来实现。
多通道传输技术利用多个通道来传输不同频率范围的光信号，并通过合成或解析的方法来恢复原始信号。
多级滤波技术则使用多个滤波器级联，每个滤波器负责传递或接收一定频率范围的光信号。
宽带滤波技术在光通信、光纤传感和光学成像等应用中起着重要作用。
3. 光子晶体滤波技术光子晶体是一种具有周期性介质结构的材料，可以通过调节其周期和材料参数来实现对光信号的选择性传输。
光子晶体滤波器利用光子晶体的布拉格反射和光禁带效应来实现对特定频率范围的光信号的选择性传输。
通过改变光子晶体的结构和材料，可以实现对不同频率范围的光信号的滤波。
光子晶体滤波技术在光通信、光学传感和光子集成等领域具有广泛的应用前景。
4. 光纤滤波技术光纤滤波技术是一种利用特殊的光纤结构或材料来实现对光信号的滤波的方法。
其中，光纤布拉格光栅是一种利用光纤中的布拉格光栅结构来选择性地传递或抑制特定频率范围的光信号的技术。
光纤布拉格光栅可以通过调节光纤的折射率分布来实现对特定频率范围的光信号的选择性滤波。
光纤滤波技术在光通信、光纤传感和光学成像等领域得到了广泛的应用。
光纤布拉格光栅(fbg)反射谱和投射谱光纤布拉格光栅（Fiber Bragg Grating，简称FBG）是一种在光纤中制造的周期性折射率调制结构。
它可以实现对光信号的反射和透射控制，因此在光通信、光传感和光纤激光器等领域有着广泛的应用。
FBG的反射谱和投射谱是FBG的重要特性之一，下面将对其进行详细介绍。
1.反射谱FBG的反射谱是指当光信号入射到FBG上时，被FBG反射的光的频谱特性。
当光信号穿过光纤进入FBG后，根据FBG的周期性折射率变化，会发生部分光的反射。
这些反射光的波长取决于FBG的周期和折射率调制情况。
反射谱可以通过光谱仪或光频谱分析仪来测量和观察。
典型的FBG反射谱是一个窄带滤波器，其反射峰的位置和宽度与FBG的物理参数和环境条件相关。
由于FBG 的周期性调制结构，反射谱通常呈现出周期性重复的特点。
2.投射谱FBG的投射谱是指当光信号经过FBG时，透射到光纤另一侧的光的频谱特性。
由于FBG具有特定的反射特性，它可以作为一个选择性滤波器，在特定的波长范围内使光透射，而在其他波长处进行反射或吸收。
投射谱的形状和特性取决于FBG的设计和制备参数，包括周期、折射率调制情况等。
通过调整这些参数，可以实现不同的投射谱特性，如带通滤波、带阻滤波、多通道滤波等。
3.应用FBG的反射谱和投射谱在许多应用中发挥着重要作用：-光通信：FBG可用作光纤传感器，通过测量反射谱变化来检测温度、压力、形变等物理量。
-光纤传感：利用FBG的反射谱特性，可以实现对光纤周围环境的监测，如油气管道的泄漏检测、结构的应力监测等。
-光纤激光器：FBG可用作激光器的频率选择性元件，调节反射谱特性来实现激光器的单模操作和波长选择。
总之，FBG的反射谱和投射谱是FBG的重要特性之一，它们描述了FBG对光信号的反射和透射特性。
通过测量和分析反射谱和投射谱，可以实现对FBG的性能和应用进行评估和优化，为光纤通信、光传感和光纤激光器等领域的应用提供基础支持。

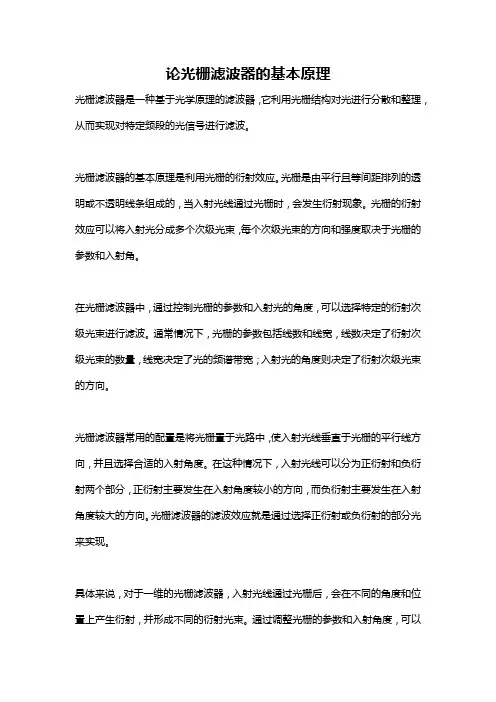

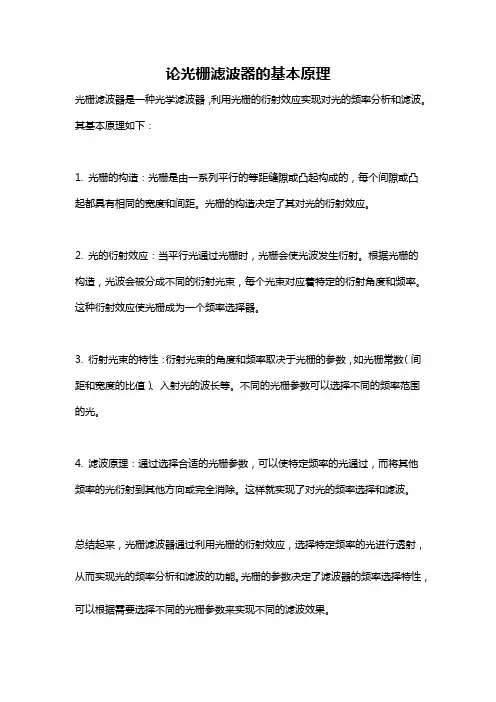

论光栅滤波器的基本原理光栅滤波器是一种基于光学原理的滤波器，它利用光栅结构对光进行分散和整理，从而实现对特定频段的光信号进行滤波。
光栅滤波器的基本原理是利用光栅的衍射效应。
光栅是由平行且等间距排列的透明或不透明线条组成的，当入射光线通过光栅时，会发生衍射现象。
光栅的衍射效应可以将入射光分成多个次级光束，每个次级光束的方向和强度取决于光栅的参数和入射角。
在光栅滤波器中，通过控制光栅的参数和入射光的角度，可以选择特定的衍射次级光束进行滤波。
通常情况下，光栅的参数包括线数和线宽，线数决定了衍射次级光束的数量，线宽决定了光的频谱带宽；入射光的角度则决定了衍射次级光束的方向。
光栅滤波器常用的配置是将光栅置于光路中，使入射光线垂直于光栅的平行线方向，并且选择合适的入射角度。
在这种情况下，入射光线可以分为正衍射和负衍射两个部分，正衍射主要发生在入射角度较小的方向，而负衍射主要发生在入射角度较大的方向。
光栅滤波器的滤波效应就是通过选择正衍射或负衍射的部分光来实现。
具体来说，对于一维的光栅滤波器，入射光线通过光栅后，会在不同的角度和位置上产生衍射，并形成不同的衍射光束。
通过调整光栅的参数和入射角度，可以选择特定的衍射光束通过。
对于二维的光栅滤波器，入射光线通过光栅后，会产生多个衍射光束，并形成衍射图样，通过调整光栅的参数和入射角度，可以选择特定的衍射图样进行滤波。
光栅滤波器的滤波特性主要与光栅的参数和入射角度有关。
首先，光栅的线数决定了滤波器的频谱带宽，线数越多，频谱带宽越宽。
其次，光栅的线宽决定了滤波器的频率分辨能力，线宽越窄，频率分辨能力越高。
最后，入射角度的选择可以改变滤波器对特定频段的传输特性，通过调整角度可以使滤波器在不同频率范围内起到不同的滤波效果。
总之，光栅滤波器是一种基于光栅的衍射效应实现滤波的光学器件。
通过调整光栅的参数和入射角度，可以选择特定的衍射光束或衍射图样进行滤波。
光栅滤波器具有频谱带宽宽窄可调和频率分辨能力高的特点，广泛应用于光学通信、光谱分析、光学传感等领域。

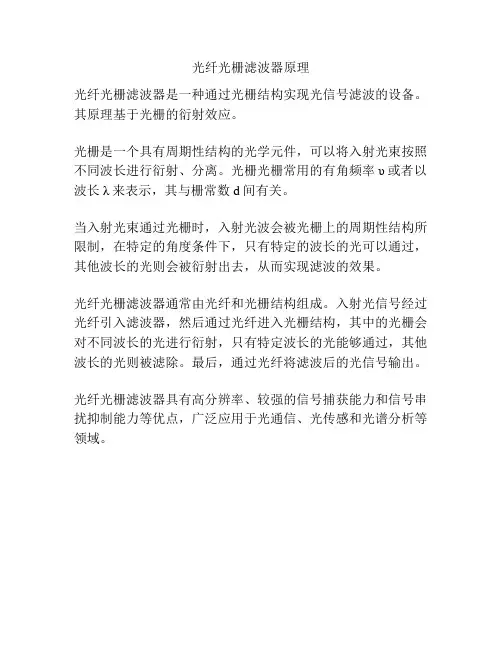

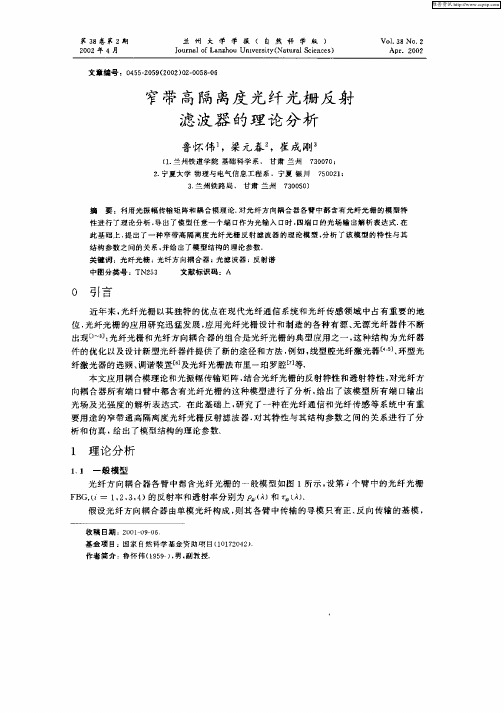

光纤光栅滤波器原理
光纤光栅滤波器是一种通过光栅结构实现光信号滤波的设备。
其原理基于光栅的衍射效应。
光栅是一个具有周期性结构的光学元件，可以将入射光束按照不同波长进行衍射、分离。
光栅光栅常用的有角频率υ或者以波长λ来表示，其与栅常数d间有关。
当入射光束通过光栅时，入射光波会被光栅上的周期性结构所限制，在特定的角度条件下，只有特定的波长的光可以通过，其他波长的光则会被衍射出去，从而实现滤波的效果。
光纤光栅滤波器通常由光纤和光栅结构组成。
入射光信号经过光纤引入滤波器，然后通过光纤进入光栅结构，其中的光栅会对不同波长的光进行衍射，只有特定波长的光能够通过，其他波长的光则被滤除。
最后，通过光纤将滤波后的光信号输出。
光纤光栅滤波器具有高分辨率、较强的信号捕获能力和信号串扰抑制能力等优点，广泛应用于光通信、光传感和光谱分析等领域。

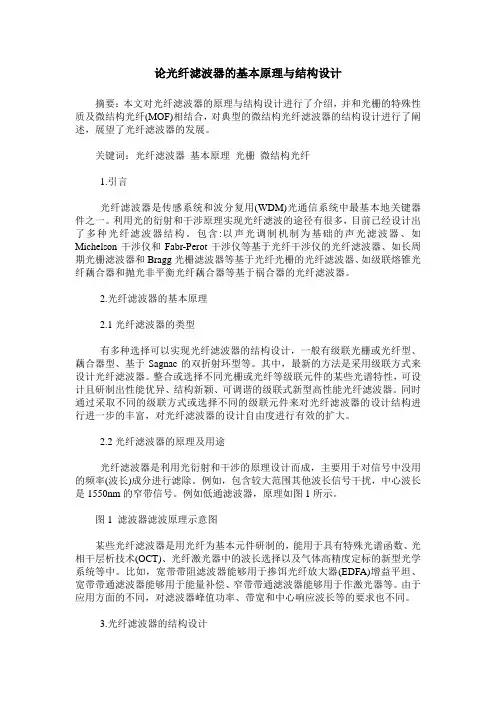

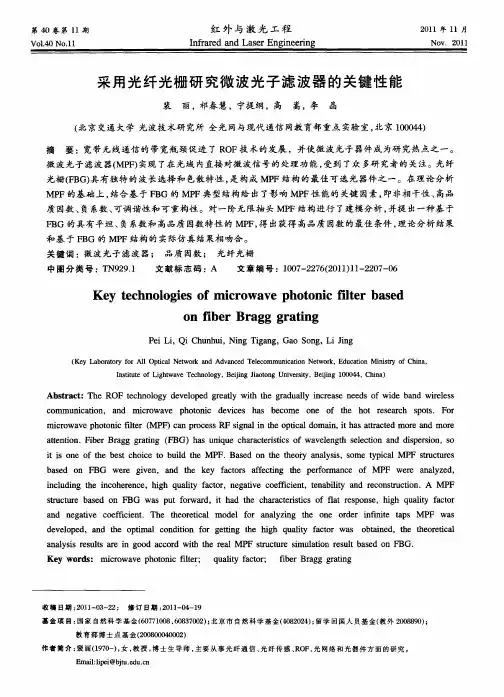

论光纤滤波器的基本原理与结构设计摘要：本文对光纤滤波器的原理与结构设计进行了介绍，并和光栅的特殊性质及微结构光纤(MOF)相结合，对典型的微结构光纤滤波器的结构设计进行了阐述，展望了光纤滤波器的发展。
关键词：光纤滤波器基本原理光栅微结构光纤1.引言光纤滤波器是传感系统和波分复用(WDM)光通信系统中最基本地关键器件之一。
利用光的衍射和干涉原理实现光纤滤波的途径有很多，目前已经设计出了多种光纤滤波器结构。
包含:以声光调制机制为基础的声光滤波器、如Michelson干涉仪和Fabr-Perot干涉仪等基于光纤干涉仪的光纤滤波器、如长周期光栅滤波器和Bragg光栅滤波器等基于光纤光栅的光纤滤波器、如级联熔锥光纤藕合器和抛光非平衡光纤藕合器等基于祸合器的光纤滤波器。
2.光纤滤波器的基本原理2.1光纤滤波器的类型有多种选择可以实现光纤滤波器的结构设计，一般有级联光栅或光纤型、藕合器型、基于Sagnac的双折射环型等。
其中，最新的方法是采用级联方式来设计光纤滤波器。
整合或选择不同光栅或光纤等级联元件的某些光谱特性，可设计且研制出性能优异、结构新颖、可调谐的级联式新型高性能光纤滤波器。
同时通过采取不同的级联方式或选择不同的级联元件来对光纤滤波器的设计结构进行进一步的丰富，对光纤滤波器的设计自由度进行有效的扩大。
2.2光纤滤波器的原理及用途光纤滤波器是利用光衍射和干涉的原理设计而成，主要用于对信号中没用的频率(波长)成分进行滤除。
例如，包含较大范围其他波长信号干扰，中心波长是1550nm的窄带信号。
例如低通滤波器，原理如图1所示。
图1 滤波器滤波原理示意图某些光纤滤波器是用光纤为基本元件研制的，能用于具有特殊光谱函数、光相干层析技术(OCT)、光纤激光器中的波长选择以及气体高精度定标的新型光学系统等中。
比如，宽带带阻滤波器能够用于掺饵光纤放大器(EDFA)增益平坦、宽带带通滤波器能够用于能量补偿、窄带带通滤波器能够用于作激光器等。
