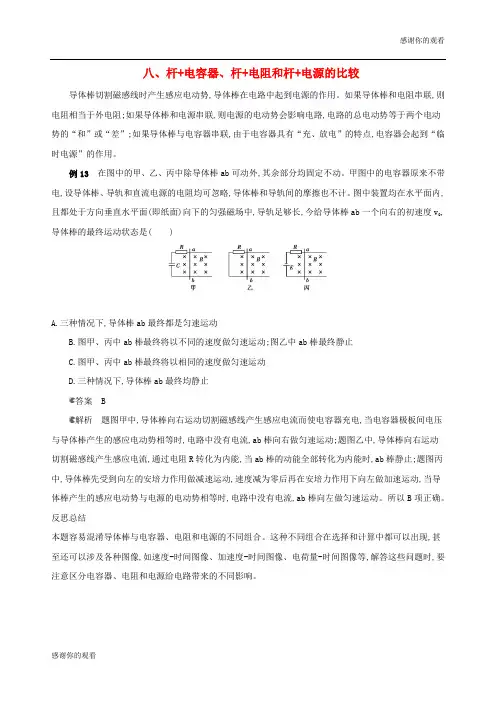

8.八、杆+电容器、杆+电阻和杆+电源的比较(可编辑word)

八、杆+电容器、杆+电阻和杆+电源的比较导体棒切割磁感线时产生感应电动势,导体棒在电路中起到电源的作用。

如果导体棒和电阻串联,则电阻相当于外电阻;如果导体棒和电源串联,则电源的电动势会影响电路,电路的总电动势等于两个电动势的“和”或“差”;如果导体棒与电容器串联,由于电容器具有“充、放电”的特点,电容器会起到“临时电源”的作用。

例13在图中的甲、乙、丙中除导体棒ab可动外,其余部分均固定不动。

甲图中的电容器原来不带电,设导体棒、导轨和直流电源的电阻均可忽略,导体棒和导轨间的摩擦也不计。

图中装置均在水平面内,且都处于方向垂直水平面(即纸面)向下的匀强磁场中,导轨足够长,今给导体棒ab一个向右的初速度v0,导体棒的最终运动状态是( )A.三种情况下,导体棒ab最终都是匀速运动B.图甲、丙中ab棒最终将以不同的速度做匀速运动;图乙中ab棒最终静止C.图甲、丙中ab棒最终将以相同的速度做匀速运动D.三种情况下,导体棒ab最终均静止答案 B解析题图甲中,导体棒向右运动切割磁感线产生感应电流而使电容器充电,当电容器极板间电压与导体棒产生的感应电动势相等时,电路中没有电流,ab棒向右做匀速运动;题图乙中,导体棒向右运动切割磁感线产生感应电流,通过电阻R转化为内能,当ab棒的动能全部转化为内能时,ab棒静止;题图丙中,导体棒先受到向左的安培力作用做减速运动,速度减为零后再在安培力作用下向左做加速运动,当导体棒产生的感应电动势与电源的电动势相等时,电路中没有电流,ab棒向左做匀速运动。

所以B项正确。

反思总结本题容易混淆导体棒与电容器、电阻和电源的不同组合。

这种不同组合在选择和计算中都可以出现,甚至还可以涉及各种图像,如速度-时间图像、加速度-时间图像、电荷量-时间图像等,解答这些问题时,要注意区分电容器、电阻和电源给电路带来的不同影响。

电阻电容电感电阻、电容和电感是电路中最基本的元件。

它们在电路中起着不可替代的作用，各有特点和应用。

下面将分别从定义、特性、应用等方面进行介绍。

一、电阻1.定义电阻是指电路通过电流时所遇到的阻碍，其称为电阻。

电阻因其不同的导电材料和结构而有所不同。

通常使用单位欧姆（Ohm）来表示，简写为Ω。

2.特性电阻具有稳定性，即它的值不随时间的推移而发生变化。

电阻对电流的阻碍作用，阻碍越大，在电路中的功率转化损失越大。

电阻可以用来限制电流的流动，保护电路中的其他元件。

3.应用电阻的主要应用是用于调节电路中的电阻值，如用于限流、分压、分流等电路中。

二、电容1.定义电容是指能够储存电荷的能力，它的单位是法拉（Farad），简称为 F。

2.特性电容具有储存电荷的能力和快速放电的特性。

电容对直流电阻值无限大，对交流电来说，阻值则取决于电容的容量大小和频率。

3.应用电容在电路中用来存储电荷、隔离直流电和交流信号、直流电路中制造时间延迟、滤波、降噪以及余额（等分）分布等。

例如，音频电路中的电容可以用来过滤音频信号，保证只有期望的频率成分被放大。

三、电感1.定义电感是指导体内蕴含能量的一种效应，其单位为亨利（Henry），简写为 H。

2.特性电感的大小与导体的形状、材料、长度、横截面积和周长等因素有关，且其阻抗值随频率的增加而增加。

3.应用电感在电路中可以用来隔离和抑制高频干扰信号，也可应用于变压器和感应电机等设备中。

例如在调节器、电源等电路中，电感可以用来平滑电流，稳定电压。

总之，电阻、电容、电感在电路的设计中都是十分重要的元件。

理解它们的基本定义、特性和应用，可以辅助电路工程师进行电路设计，从而实现电路的稳定运行。

电容电阻电抗电容、电阻和电抗是电路中常见的三种元件。

它们在电路中扮演着重要的角色，有着各自独特的特性和作用。

我们来介绍电容。

电容是一种能够存储电荷的元件。

它由两个导体板和介质组成，介质可以是空气、塑料或电解质等。

当电容器接入电路后，导体板之间形成电场，导致正负电荷在板子上积累。

电容的大小取决于导体板的面积和板子之间的间距，以及介质的特性。

电容的单位是法拉(F)。

电容器在电路中有着多种应用。

首先，它可以用来存储电能。

当电容器充电时，电荷会在导体板上积累，形成电势差。

在需要电能的时候，电容器可以释放储存的电能。

其次，电容器可以用来滤波。

在电源电压不稳定或有噪声的情况下，通过接入电容器可以平滑电压信号，使其更稳定。

此外，电容器还可以用来构建振荡电路、滤波电路和耦合电路等。

接下来，我们来介绍电阻。

电阻是一种阻碍电流通过的元件。

它是由导体材料构成的，其电阻值取决于导体的物理特性，如长度、横截面积和材料的电阻率。

电阻的单位是欧姆(Ω)。

电阻在电路中起到控制电流的作用。

当电流通过电阻时，电阻会产生电压降，将电能转化为热能。

这种转化过程称为电阻消耗。

电阻可以用来限制电流的大小，保护电路和元件不受过大的电流损坏。

此外，电阻还可以用来分压、分流、调节电流和阻抗匹配等。

我们来介绍电抗。

电抗是交流电路中的特性。

它是电容和电感的综合表现。

电抗有实部和虚部，分别代表电阻和电感的作用。

电抗的单位是欧姆(Ω)。

电抗在交流电路中起到重要的作用。

交流电源输出的电流和电压是随时间变化的，而电容和电感对不同频率的电信号有不同的阻抗。

电容对高频信号具有较低的阻抗，而电感对高频信号具有较高的阻抗。

因此，通过合理选择电容和电感的参数，可以实现对特定频率的电信号的滤波和调节。

总结一下，电容、电阻和电抗是电路中常见的三种元件，它们在电路中有着各自独特的特性和作用。

电容可以存储电荷和滤波，电阻可以控制电流和分压，而电抗可以调节频率和实现滤波。

了解这些元件的特性和应用，对于理解和设计电路非常重要。

电阻和电容的作用及区别电阻和电容是电路中常见的两种元件，它们分别具有不同的作用和特点。

本文将详细介绍电阻和电容的作用及区别。

一、电阻的作用及特点电阻是电路中常见的元件，主要用于控制电流大小或限制电流流动。

它的作用可以总结为以下几个方面：1. 控制电流大小：电阻的主要作用是控制电流的大小。

通过选择适当的电阻值，可以使电路中的电流达到所需的数值。

例如，家庭电路中的保险丝就起到了限制电流的作用，一旦电流超过额定值，保险丝会熔断，防止电路短路或过载。

2. 能量消耗：电阻器的工作原理是将电能转化为热能，因此它在电路中起到能量消耗的作用。

这一特点在一些电子设备中得到了应用，例如电子点烟器中的加热丝就是利用电阻消耗电能来产生热量。

3. 电压分压：电阻器在电路中还可以起到分压的作用。

当电阻器与其他元件串联时，根据欧姆定律，电压将按照一定比例分布在电阻器和其他元件上。

这一特点在电源稳压电路、电压调节器等电子设备中得到了应用。

二、电容的作用及特点和电阻不同，电容是一种能够储存电荷的元件，它的作用主要体现在以下几个方面：1. 储存和释放电能：电容器具有储存电能的能力，当电容器被连接到电源上充电时，电荷会在其两个极板之间积累。

当断开电源连接时，电容器会释放储存的电能，使电流继续流动。

这种特性在蓄电池和电子瞬时闪光灯等设备中得到了广泛应用。

2. 滤波和去除电噪声：电容器在电路中具有良好的滤波效果，能够消除电路中的高频信号和电噪声。

在放大器和电源滤波电路中，通过合理选择电容器的参数，可以实现对不同频率信号的滤波处理。

3. 相位延迟和相移：电容器对电路中的交流信号具有相位延迟和相移的作用。

这一特性在交流电路中得到广泛应用，例如在无线电收发器中的谐振电路中，通过电容器的相位移动，实现对无线电信号的选择性放大。

三、电阻和电容的区别电阻和电容虽然都是电路中常见的元件，但它们在作用和特点上有明显的区别：1. 作用不同：电阻主要用于控制电流大小或限制电流流动，通过消耗电能实现其作用；而电容主要用于储存和释放电能，通过积累电荷的方式实现其作用。

电路元件电阻电容和电感的作用和特性电路元件电阻、电容和电感是电路中常见的三种基本元件，它们各自具有不同的作用和特性。

在本文中，我将详细讨论这三种元件的作用和特点。

1. 电阻（Resistor）电阻是电路中最常见的元件之一。

它的作用是限制电流的流动，阻碍电流通过的能力。

电阻器的电阻值用欧姆（Ω）表示，可以根据需要选择合适的电阻值来控制电路的电流。

电阻对电流有以下影响：- 限制电流大小：电阻通过电功率将电能转化为热能，并限制了电流的流动。

当电阻值增加时，电路中的电流减小，反之亦然。

- 控制电路电压：通过欧姆定律，我们知道电压等于电流乘以电阻，因此可以通过选择适当的电阻值来控制电路的电压。

电阻的特性包括：- 热稳定性：电阻器的电阻值在一定的温度范围内是稳定的，不会因温度的变化而发生明显的变化。

- 精确性：电阻器的电阻值可以根据需要设计和制造，具有较高的精确度。

2. 电容（Capacitor）电容是一种具有存储电荷能力的元件。

它由两个导电板和介质组成，通过存储电荷来储存电能。

电容对电流有以下影响：- 存储和释放电荷：电容器可以存储电荷，并在需要时释放。

当电容器充电时，电流会流向电容器并使之充电；当电容器放电时，储存的电荷流回电路。

电容的特性包括：- 存储能力：电容器的储能能力取决于电容值和电压。

较大的电容值和电压可以存储更多的电荷和储存更多的电能。

- 频率依赖性：电容的容抗（阻抗）随频率的变化而变化。

在低频情况下，电容器的容抗较大；而在高频情况下，容抗较小。

3. 电感（Inductor）电感是一种具有储存磁场能力的元件。

它由线圈或线圈的组合构成，通过改变电流来储存和释放磁场能量。

电感对电流有以下影响：- 储存和释放磁场能量：当电流通过电感时，它会储存磁场能量，并在电流变化或断开电路时释放。

电感的特性包括：- 自感性：电感器对电流的变化具有自感应作用，即当电流变化时，会产生电势变化，阻碍电流的变化。

这是由电感器内部的自感效应引起的。

电子元件简介：电阻、电容和电感的特点和应用电子元件是电子电路中不可缺少的组成部分，其中电阻、电容和电感是最基础的三种元件。

本文将详细介绍电阻、电容和电感的特点和应用，并按以下步骤进行阐述：1. 电阻的特点和应用电阻是电子元件中最常见的一种，它是用来限制电流流动的元件。

电阻的特点主要有：1.1 电阻的单位是欧姆（Ω），用来表示电阻对电流的阻碍程度。

1.2 电阻的阻值可以通过颜色环标识法来判断，不同颜色的环组合代表不同的阻值。

1.3 电阻根据功率的大小可以分为小功率电阻和大功率电阻。

1.4 电阻可以用于限制电流、分压和电流检测等方面。

1.5 电阻在模拟电路、数字电路和电源电路中都有广泛的应用。

2. 电容的特点和应用电容是一种储存电荷的元件，其特点如下：2.1 电容的单位是法拉（F），用来表示电容器储存电荷的能力。

2.2 电容的容值大小可以通过标注在电容器上的数值来表示，如1μF表示容值为1微法拉。

2.3 电容器根据结构可以分为固定电容和可变电容。

2.4 电容器可以用来储存能量、滤波和交流电路的相位移动等方面。

2.5 电容在无线电通信、电源滤波和音频放大器等领域都有广泛的应用。

3. 电感的特点和应用电感是一种储存能量的元件，其特点如下：3.1 电感的单位是亨利（H），用于表示电感器存储能量的能力。

3.2 电感器的大小可以通过其自感系数来表示，其数值与线圈的结构、材料和匝数等因素有关。

3.3 电感器可以分为固定电感器和可变电感器。

3.4 电感器可以用于储能、滤波和频率选择等方面。

3.5 电感器在无线电通信、电源电路和磁复合材料等领域都有重要的应用。

综上所述，电阻、电容和电感都是电子元件中不可或缺的组成部分，它们各自具有特点和应用。

了解这些元件的特点并正确应用，有助于我们更好地设计和搭建电子电路，推动科技的发展。

电阻、电感和电容在交流电路中的作用是什么在我们日常生活和工业生产中，电无处不在。

而当我们深入研究交流电路时，就会遇到电阻、电感和电容这三个重要的元件。

它们在交流电路中各自发挥着独特且关键的作用，共同影响着电流和电压的变化。

首先，咱们来聊聊电阻。

电阻，简单来说，就是对电流流动的阻碍。

无论在直流电路还是交流电路中，电阻的作用都比较直观和容易理解。

在交流电路里，电阻的作用主要体现在对电流的限流和分压上。

当电流通过电阻时，电阻会消耗电能并将其转化为热能。

这就好比水流通过狭窄的管道，会受到阻力，而电阻就像是这个狭窄的部分。

电阻值越大，对电流的阻碍作用就越强，通过的电流就越小。

比如说，在一个简单的串联交流电路中，有电源、电阻和负载。

电阻的大小决定了负载两端的电压大小。

如果电阻较大，那么负载得到的电压就会较小；反之，如果电阻较小，负载就能获得较大的电压。

再来说说电感。

电感在交流电路中的表现就相对复杂一些了。

电感是由导线绕制而成的，当电流通过电感时，会产生磁场。

而这个磁场会反过来影响电流的变化。

在交流电路中，电感的主要作用是阻碍电流的变化。

当交流电流增大时，电感产生的自感电动势会阻碍电流的增大；当交流电流减小时，自感电动势又会阻碍电流的减小。

这就使得通过电感的电流不能瞬间变化，而是有一个逐渐上升或下降的过程。

电感的这种特性在很多电路中都有重要应用。

比如在滤波电路中，电感可以用来阻挡高频电流，让低频电流顺利通过。

在电力系统中，电感也常用于限制短路电流的瞬间增大，保护设备不受损坏。

最后，咱们讲讲电容。

电容是由两个彼此靠近但不接触的导体极板组成的。

在交流电路中，电容的主要作用是通交流、隔直流。

也就是说，直流电流很难通过电容，但交流电流可以相对容易地通过。

这是因为当交流电压施加在电容两端时，电容会不断地充电和放电。

在充电时，电流流入电容；在放电时，电流从电容流出。

这样就形成了交流电流通过电容的效果。

电容在交流电路中的另一个重要作用是补偿无功功率。

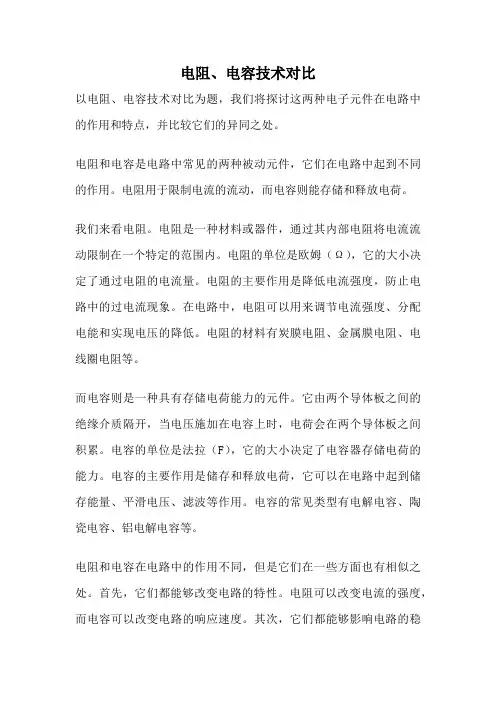

电阻、电容技术对比以电阻、电容技术对比为题，我们将探讨这两种电子元件在电路中的作用和特点，并比较它们的异同之处。

电阻和电容是电路中常见的两种被动元件，它们在电路中起到不同的作用。

电阻用于限制电流的流动，而电容则能存储和释放电荷。

我们来看电阻。

电阻是一种材料或器件，通过其内部电阻将电流流动限制在一个特定的范围内。

电阻的单位是欧姆（Ω），它的大小决定了通过电阻的电流量。

电阻的主要作用是降低电流强度，防止电路中的过电流现象。

在电路中，电阻可以用来调节电流强度、分配电能和实现电压的降低。

电阻的材料有炭膜电阻、金属膜电阻、电线圈电阻等。

而电容则是一种具有存储电荷能力的元件。

它由两个导体板之间的绝缘介质隔开，当电压施加在电容上时，电荷会在两个导体板之间积累。

电容的单位是法拉（F），它的大小决定了电容器存储电荷的能力。

电容的主要作用是储存和释放电荷，它可以在电路中起到储存能量、平滑电压、滤波等作用。

电容的常见类型有电解电容、陶瓷电容、铝电解电容等。

电阻和电容在电路中的作用不同，但是它们在一些方面也有相似之处。

首先，它们都能够改变电路的特性。

电阻可以改变电流的强度，而电容可以改变电路的响应速度。

其次，它们都能够影响电路的稳定性。

电阻可以稳定电流，电容可以稳定电压。

最后，它们都能够进行电路的保护。

电阻可以限制电流，保护其他元件不受过电流的影响，电容可以平滑电压，保护其他元件不受电压的波动影响。

然而，电阻和电容也有一些不同之处。

首先是工作原理不同。

电阻是利用材料内部的电阻将电流限制在一个范围内，而电容是利用两个导体板之间的绝缘介质储存电荷。

其次是在电路中的位置不同。

电阻一般串联在电路中，而电容一般并联在电路中。

最后是对电流和电压的影响不同。

电阻会消耗电能并产生热量，而电容不会消耗电能，只是储存和释放电荷。

电阻和电容是电子元件中常见的被动元件，它们在电路中有着不同的作用和特点。

电阻用于限制电流流动，而电容用于存储和释放电荷。

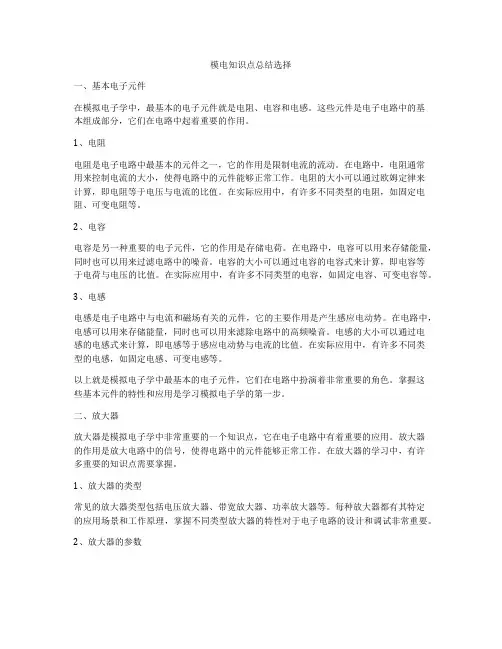

模电知识点总结选择一、基本电子元件在模拟电子学中，最基本的电子元件就是电阻、电容和电感。

这些元件是电子电路中的基本组成部分，它们在电路中起着重要的作用。

1、电阻电阻是电子电路中最基本的元件之一，它的作用是限制电流的流动。

在电路中，电阻通常用来控制电流的大小，使得电路中的元件能够正常工作。

电阻的大小可以通过欧姆定律来计算，即电阻等于电压与电流的比值。

在实际应用中，有许多不同类型的电阻，如固定电阻、可变电阻等。

2、电容电容是另一种重要的电子元件，它的作用是存储电荷。

在电路中，电容可以用来存储能量，同时也可以用来过滤电路中的噪音。

电容的大小可以通过电容的电容式来计算，即电容等于电荷与电压的比值。

在实际应用中，有许多不同类型的电容，如固定电容、可变电容等。

3、电感电感是电子电路中与电流和磁场有关的元件，它的主要作用是产生感应电动势。

在电路中，电感可以用来存储能量，同时也可以用来滤除电路中的高频噪音。

电感的大小可以通过电感的电感式来计算，即电感等于感应电动势与电流的比值。

在实际应用中，有许多不同类型的电感，如固定电感、可变电感等。

以上就是模拟电子学中最基本的电子元件，它们在电路中扮演着非常重要的角色。

掌握这些基本元件的特性和应用是学习模拟电子学的第一步。

二、放大器放大器是模拟电子学中非常重要的一个知识点，它在电子电路中有着重要的应用。

放大器的作用是放大电路中的信号，使得电路中的元件能够正常工作。

在放大器的学习中，有许多重要的知识点需要掌握。

1、放大器的类型常见的放大器类型包括电压放大器、带宽放大器、功率放大器等。

每种放大器都有其特定的应用场景和工作原理，掌握不同类型放大器的特性对于电子电路的设计和调试非常重要。

2、放大器的参数放大器的参数包括增益、带宽、输入阻抗、输出阻抗等。

了解不同放大器的参数对于设计和调试放大器电路非常重要，可以帮助工程师更好地理解和分析电路中的信号传输和放大过程。

3、放大器的线性性放大器的线性性是一个非常重要的指标，它表征了放大器在工作时输出信号与输入信号之间的线性关系。

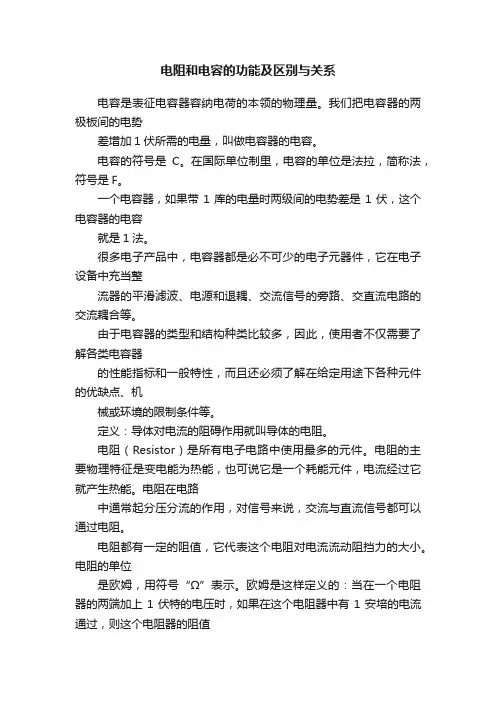

电阻和电容的功能及区别与关系电容是表征电容器容纳电荷的本领的物理量。

我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。

电容的符号是C。

在国际单位制里，电容的单位是法拉，简称法，符号是F。

一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法。

很多电子产品中，电容器都是必不可少的电子元器件，它在电子设备中充当整流器的平滑滤波、电源和退耦、交流信号的旁路、交直流电路的交流耦合等。

由于电容器的类型和结构种类比较多，因此，使用者不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点、机械或环境的限制条件等。

定义：导体对电流的阻碍作用就叫导体的电阻。

电阻（Resistor）是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。

电阻的单位是欧姆，用符号“Ω”表示。

欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。

出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。

电阻器的电气性能指标通常有标称阻值,误差与额定功率等。

它与其它元件一起构成一些功能电路，如RC电路等。

电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。

如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。

线性电阻的工作电压与电流的关系如图1所示。

电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。

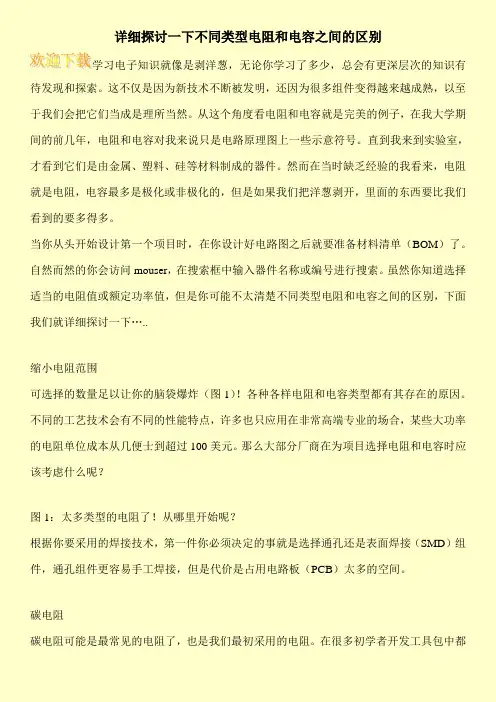

详细探讨一下不同类型电阻和电容之间的区别
学习电子知识就像是剥洋葱，无论你学习了多少，总会有更深层次的知识有待发现和探索。

这不仅是因为新技术不断被发明，还因为很多组件变得越来越成熟，以至于我们会把它们当成是理所当然。

从这个角度看电阻和电容就是完美的例子，在我大学期间的前几年，电阻和电容对我来说只是电路原理图上一些示意符号。

直到我来到实验室，才看到它们是由金属、塑料、硅等材料制成的器件。

然而在当时缺乏经验的我看来，电阻就是电阻，电容最多是极化或非极化的，但是如果我们把洋葱剥开，里面的东西要比我们看到的要多得多。

当你从头开始设计第一个项目时，在你设计好电路图之后就要准备材料清单（BOM）了。

自然而然的你会访问mouser，在搜索框中输入器件名称或编号进行搜索。

虽然你知道选择适当的电阻值或额定功率值，但是你可能不太清楚不同类型电阻和电容之间的区别，下面我们就详细探讨一下…..
缩小电阻范围
可选择的数量足以让你的脑袋爆炸（图1）！各种各样电阻和电容类型都有其存在的原因。

不同的工艺技术会有不同的性能特点，许多也只应用在非常高端专业的场合，某些大功率的电阻单位成本从几便士到超过100美元。

那么大部分厂商在为项目选择电阻和电容时应该考虑什么呢？
图1：太多类型的电阻了！从哪里开始呢？
根据你要采用的焊接技术，第一件你必须决定的事就是选择通孔还是表面焊接（SMD）组件，通孔组件更容易手工焊接，但是代价是占用电路板（PCB）太多的空间。

碳电阻
碳电阻可能是最常见的电阻了，也是我们最初采用的电阻。

在很多初学者开发工具包中都。

电阻、电容与电感的基本性质在电子电路的世界里，电阻、电容和电感是三个非常重要的基本元件，它们各自具有独特的性质，在电路中发挥着不可或缺的作用。

电阻，简单来说，就是对电流流动的阻碍。

想象一下电流就像水流，电阻就是河道中的石头或者狭窄的地方，会让水流变得不那么顺畅。

电阻的大小用欧姆（Ω）来衡量。

电阻的阻值越大，对电流的阻碍就越强，通过的电流就越小。

电阻的一个重要性质是欧姆定律。

根据欧姆定律，通过电阻的电流与电阻两端的电压成正比，与电阻的阻值成反比。

这就好比，水压越大，通过狭窄水管的水流就越大，但水管越细，水流还是会变小。

电阻在电路中的作用多种多样。

它可以用来限制电流的大小，防止电路中的元件因为过大的电流而损坏。

比如在发光二极管（LED）电路中，通常会串联一个合适阻值的电阻，来限制通过 LED 的电流，保护 LED 不会因为电流过大而烧毁。

电阻还可以用来分压。

在串联电路中，各个电阻上的电压之和等于电源电压，而每个电阻上的电压大小与电阻的阻值成正比。

通过合理选择电阻的阻值，可以得到我们所需要的电压值。

此外，电阻还能用于产生热量，像电暖器、电烤箱等设备就是利用电阻的这一特性来工作的。

接下来我们说说电容。

电容就像是一个电荷的“储存罐”。

它由两个导体极板中间隔以绝缘介质组成。

电容的大小称为电容量，用法拉（F）作为单位。

电容的电容量越大，能够储存的电荷量就越多。

电容的一个关键性质是它能够“隔直流，通交流”。

当直流电压加到电容上时，刚开始会有电流通过，给电容充电，一旦电容充满电，电流就不再通过，相当于断路。

而对于交流电压，由于电压的大小和方向不断变化，电容会不断地充电和放电，从而形成电流通过。

电容在电路中的应用十分广泛。

它可以用于滤波，平滑电源输出的电压，去除其中的交流成分，得到较为稳定的直流电压。

在数字电路中，电容常被用作去耦电容，消除电源线上的噪声干扰，保证芯片的正常工作。

另外，电容还能用于定时，比如在一些定时器电路中，通过给电容充电和放电的时间来控制电路的工作节奏。

电阻电容知识点总结电阻和电容是电路中常见的两种被动元件，它们在电路中扮演着重要的角色。

了解电阻和电容的基本知识对于电路设计和分析是十分重要的。

本文将从电阻和电容的基本原理、特性以及在电路中的应用等方面进行详细的介绍和总结。

一、电阻的基本知识1. 电阻的定义电阻是电路中用来限制电流流动的元件，其单位是欧姆。

电阻的作用是将电流限制在一定的范围内，防止电路过流而导致损坏。

2. 电阻的符号电阻的符号为一个平行线段，代表着电阻的阻值和功率。

3. 电阻的原理电阻的阻值取决于电阻的长度、材料和横截面积。

电阻越长、横截面积越小、材料电阻率越大，电阻阻值就越大。

4. 电阻的串联和并联在电路中，电阻可以串联连接或并联连接。

串联连接是指将多个电阻依次连接在一起，而并联连接是指将多个电阻端口连接在一起。

串联连接会使电阻之和增加，而并联连接会使电阻之和减小。

5. 电阻的功率电阻有其额定功率，当超出额定功率时，电阻会发热，可能导致电路故障甚至烧毁。

二、电容的基本知识1. 电容的定义电容是用来存储电荷的元件，其单位是法拉。

电容的作用是在电路中存储电荷，并在需要时释放。

2. 电容的符号电容的符号为两条平行的线段，代表着电容的电容值以及电压等。

3. 电容的原理电容的电容值取决于电容的极板面积、极板间距和介质的介电常数。

电容的极板面积越大、极板间距越小、介质的介电常数越大，电容值就越大。

4. 电容的充放电当电容接入电源时，极板上就会储存电荷，形成电场，这个过程叫做电容的充电。

当电容断开电源时，极板上的电荷就会慢慢流失，这个过程叫做电容的放电。

5. 电容的串联和并联电容可以串联连接或并联连接。

串联连接会使电容之和减小，而并联连接会使电容之和增加。

三、电阻和电容的特性比较1. 物理特性电阻的物理特性是阻碍电流流动，而电容的物理特性是存储电荷。

2. 阻抗特性电阻的阻抗是常数，与电流和电压成正比，即阻抗恒定。

电容的阻抗是与频率成反比的，即随着频率的增大，电容的阻抗减小。

什么是电阻和电容电阻和电容是电路中常见的两个基本元件，它们在电路中具有不同的特性和作用。

一、电阻电阻是电路中常见的一种元件，用以限制电流的流动。

电阻的作用是通过电阻值对电流的大小进行调节，从而控制电路中的能量消耗。

电阻的单位是欧姆（Ω）。

电阻的特性主要体现在以下几个方面：1. 电阻大小与电流成正比：根据欧姆定律，电阻的阻抗为电压与电流之比，即R=V/I。

当电流增大时，电阻的阻抗也相应增大。

2. 电阻的功率损耗：电阻中通过的电流会消耗热能，导致电阻的功率损耗。

根据功率公式P=VI，电阻的功率损耗与通过的电流和电压成正比。

3. 电阻的串并联：电路中的电阻可以串联连接或并联连接。

串联连接时，电阻值相加，总电阻增大；并联连接时，电阻值倒数之和等于总电阻的倒数，总电阻减小。

二、电容电容是电路中另一种常见的元件，用以储存电荷。

电容的作用是通过两个电极之间的电场储存电势能，并在需要时释放电荷。

电容的单位是法拉（F）。

电容的特性主要体现在以下几个方面：1. 电容储存电荷：当电容两极之间加上电压时，正极吸引了负电荷，负极则排斥负电荷，形成电场。

电容器可以通过储存电荷存储电能，并在需要时释放。

2. 电容大小与电压成正比：电容的电容量与电压成正比，即C=Q/V，其中C为电容量，Q为电荷量，V为电压。

当电压增大时，电容储存的电荷量也相应增大。

3. 电容的充放电过程：电容通过电流充电时，电荷逐渐积累在电容两极之间；而在放电过程中，电荷会从电容器中释放出来。

电容的充放电过程与电路中的电流和电压变化有关。

总结：电阻用于限制电流的流动，并消耗一部分能量；电容用于储存电荷，存储和释放电能。

两者在电路中起到不同的作用。

了解和理解电阻和电容的特性对于电路设计和分析具有重要意义。

电容电感电阻电容、电感和电阻是电路中常见的三种基本元件，它们都在不同程度上影响着电路的性能和行为。

在电子领域中，理解和掌握这些元件的特性和用途是非常重要的。

本文将为大家介绍电容、电感和电阻的基本知识，以及它们在电路中的作用和应用。

首先，我们先来了解一下电容。

电容是一种储存电荷的元件，其特性是可以存储电能和释放电能。

在电路中，电容可以用来存储电荷，形成电场，同时也可以阻碍电流的流动。

电容的单位是法拉(Farad)，一法拉代表着电容器的电压变化率为1伏每秒时储存的电荷量为1库仑。

常见的电容器有陶瓷电容器、铝电解电容器和钽电容器等。

电容器的电容量越大，其储存和释放电荷的能力越强。

接下来，我们继续讨论电感。

电感是一种储存磁能的元件，其特性是可以产生感应电势和阻碍电流的变化。

在电路中，电感可以用来储存电能，形成磁场，同时也可以阻碍电流的变化。

电感的单位是亨利(Henry)，一亨利代表着电感器中的电流变化率为1安培每秒时产生的感应电势为1伏。

常见的电感器有线圈和电感电机等。

电感器的电感量越大，其储存和释放磁场能量的能力越强。

最后，我们来了解一下电阻。

电阻是一种阻碍电流流动的元件，其特性是能够将电能转化为热能并消耗。

在电路中，电阻可以用来限制电流的流动，控制电路的功率和温度。

电阻的单位是欧姆(Ohm)，一欧姆代表着电阻器中通过的电流为1安培时产生的电压降为1伏。

常见的电阻器有固定电阻器和变阻器等。

电阻器的电阻值越大，其阻碍电流流动的能力越强。

在实际电路中，电容、电感和电阻通常是同时使用的。

例如，在滤波电路中，电容和电感可以结合起来，通过调节电容和电感的数值和连接方式，可以实现对不同频率信号的滤波效果。

在振荡电路中，电容和电感可以结合起来，产生自振现象，形成稳定的振荡信号。

在电源电路中，电阻常用于限制电流的大小，保护电路元件。

此外，在电子设备中，电容、电感和电阻也经常用于调整电路的波形、保护电路和实现特定功能。

电阻电容电感的特性
电阻、电容和电感是电路中常见的三种元件，它们分别具有不同的
特性和功能。

本文将分别探讨电阻、电容和电感的特性及其在电路中
的作用。

一、电阻的特性
电阻是电路中最常见的元件之一，它的主要作用是阻碍电流的流动。

电阻的特性可以通过电阻值来衡量，单位为欧姆（Ω）。

电阻的阻值越大，其阻碍电流的能力越强。

电阻的特性也包括功率承受能力、温度
系数等。

电阻在电路中常用于限流、限压、分压、分流等作用，保护
电路中其他元件不受过大的电流冲击。

二、电容的特性
电容是电路中储存电荷的元件，其主要特性是电容量和工作频率。

电容的单位为法拉（F），通常表示为微法（μF）、皮法（pF）等。

电
容的特性决定了其对交流电信号的传输和储存能力。

电容在交流电路
中可以滤波、隔直、储能等作用，广泛应用于各种电子设备和电路中。

三、电感的特性
电感是电路中储存能量的元件，其特性主要包括电感值和工作频率。

电感的单位为亨利（H），通常表示为毫亨（mH）、微亨（μH）等。

电感的特性决定了其对交流电信号的阻抗和滤波能力。

电感在交流电
路中可以起到滤波、阻抗匹配、谐振等作用，常用于无线通信、功率
放大等领域。

综上所述，电阻、电容和电感是电路中常见的三种基本元件，它们分别具有不同的特性和作用。

了解电阻、电容和电感的特性可以帮助我们更好地设计和分析电路，实现电路的稳定、高效运行。

希望本文对读者对电阻、电容和电感的特性有所启发。

电路中电阻与电源的选取方法总结在电路设计中，电阻和电源的选取是非常重要的步骤。

正确选择电阻和电源可以保证电路的正常运行，提高电路的稳定性和效率。

本文将总结电路中电阻和电源的选取方法，并提供一些实用的技巧。

一、电阻的选取方法电阻是电路中常用的元件，用来控制电流和调节电压。

正确的电阻选取可以确保电路的稳定性和安全性。

1. 根据电流大小选择合适的功率电阻的功率等于电阻上的电压与电流的乘积。

在选择电阻时，需要根据电流的大小来确定所选电阻的功率。

如果电流较大，则需要选择功率较大的电阻，避免过载引起的过热和损坏。

2. 根据电阻值选择合适的阻值范围选择合适的电阻阻值是确保电路正常运行的关键。

根据电路设计的要求，选择电阻的阻值范围。

如果电路需要较高的阻值，则选择大阻值电阻；如果需要较低的阻值，则选择小阻值电阻。

3. 选择合适的误差和温度系数电阻的质量参数包括误差和温度系数。

误差指的是实际阻值与标称阻值之间的差异，温度系数指的是电阻随温度变化的程度。

在选择电阻时，需要根据电路的精度要求和工作环境的温度变化来选择合适的误差和温度系数。

二、电源的选取方法电源是电路中提供电能的元件，它可以为电路提供电压和电流。

选择合适的电源可以确保电路稳定工作和提供足够的电能供应。

1. 根据电路负载选择合适的电源电压电路的负载要求一般会规定所需的电源电压范围。

选择电源时，需要根据电路负载的电压要求来确定所选电源的电压。

电源的电压应略高于电路负载的最大工作电压，以保证电路正常工作。

2. 根据电路功耗选择合适的电源功率电路的功耗直接关系到电源的功率选取。

计算电路的功耗之后，根据功耗值选择合适的电源功率，以确保电源能够提供足够的电能供应。

3. 考虑电源的稳定性和效率电源的稳定性和效率是选择电源的重要考虑因素。

稳定性指的是电源输出的电压和电流的稳定程度，效率指的是电源转换输入电能和输出电能之间的效率。

在选择电源时，需要考虑电路对输出稳定性和效率的要求，选择具有稳定性和高效率的电源。
