(完整word版)钢支撑安装工艺流程

钢支撑安装及拆除施工方案三、施工艺及流程结构采用明挖顺作法施工，主体结构钢支撑采用直径609mm钢管支撑，施工中支撑架设与土方开挖两工序密切配合。

开挖遵循“分段分层、由上而下、先支撑后开挖"的原则，先进行便道以东段土方开挖及钢支撑安装，开挖步骤如下：第一步：开挖至第一道钢支撑底面下0.5 m处，架设钢支撑，施加预心力：第二步：开挖至第二道钢支撑底面下0.5 m处，架设钢支撑，施加预心力：第三步：开挖至第三道钢支撑底面下0.5 m处，架设钢支撑，施加预心力：开挖至基坑底上方 0.3 m时，由人工开挖至基坑底部，并施工垫层等。

支撑安装施工工艺流程图：测量放线→ 围护桩表面修凿整平→ 腰梁围檩施工→ 钢支撑吊装就位→ 预加轴力→ 钢楔锁定→ 下层土方开挖四、施工准备1、对基坑周围钢支撑、围檩堆放场地进行硬化处理，以满足钢支撑堆放要求，并保证钢支撑安装时吊车的工作场地。

2、钢支撑、围檩等到场，准备充分并有一定的预留，以避免意外情况发生，支架加工完成数量要保证满足钢支撑架设需要。

3、钢支撑进场要有相关的合格证明文件，并分批报验。

4、架设钢支撑所需要的机械，如吊车、油泵、千斤项等准备工作就绪并运装正常。

5、做好监测初始数据的收集准备工作，在钢支撑架设完成后及时进行数据收集。

五、钢支撑的安装施工钢支撑的安装在基坑竖向平面内严格遵守分层开挖，先支撑后开挖的原则，支撑安装与土方开挖密切配合。

在土方挖到钢支撑设计标高下 0.5m范围内时，及时焊接围檩钢支架、架设围檩，围檩安设完后，在围檩上定出支撑-中心位置，采用十字弹线法准确定位，支撑架设采用12T龙门吊整体吊装.支撑架设前根据区间端面宽度提前拼装，并经检查合格，无焊伤、开裂等质量缺陷，拼装完成的钢支撑轴线偏差和挠曲变形在允许范围之内。

支撑安装的容许偏差应符合以下规定：支撑中心标高及同层支撑顶面的标高差：±30mm：支撑两端的标高差：不大于2 0mm及支撑长度的l/600：支撑挠曲度：不大于支撑长度的1/1 000；支撑水平轴线偏差：不大于30mm；支撑安装偏心距离须小于20mm。

1施工方法及施工工艺根据土方开挖进度要求，提前备好支撑钢管和配件，将支撑按设计长度进行试拼装，每小段土方开挖完成后，立即安装支撑并施加预应力，做到先撑后挖、随挖随撑的支护原则。

支撑位置的土方开挖后，围护桩先进行桩间网喷混凝土找平，地下连续墙必须对基面进行处理，将预先加工好的钢牛腿在灌注桩或者地下连续墙用膨胀螺栓固定。

用吊车（或龙门吊）将支撑整体或分段吊装就位，同时用千斤顶及时准确地按设计要求施加预应力，将支撑顶紧，支撑端头与桩面的缝隙用细石混凝土填塞，防止支撑因局部受力过大而失稳。

完成后定时观测预应力损失，及时复加预应力。

将钢围檩吊装就位，钢支撑整体吊装，首先固定端先挂于基坑一侧钢围檩上，另一端通过调整活动端长度，再挂于钢围檩上，然后用组合千斤顶施加预加支撑轴力，使支撑处于受力状态。

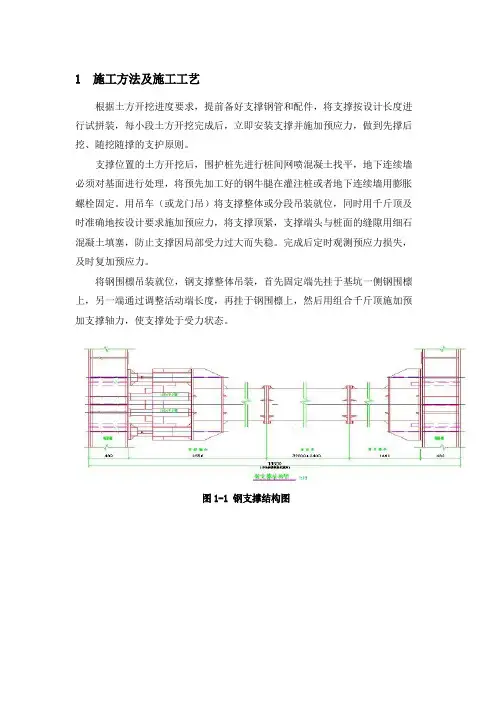

图1-1钢支撑结构图1.1钢支撑施工工艺流程施工准备测量放样预加预应力复紧支撑连接螺栓连系梁安装钢围檩施工支撑管安装支撑活动端楔块填实检查及轴力复加增加防坠落措施拆撑图1.1-1钢支撑支撑施工工艺流程图1.2施工准备1.2.1材料要求钢板、型钢：其性能和质量应符合国家现行标准和行业标准的规定，并应有各项性能的质量证明书或检验报告。

焊条：焊条的性能和质量应符合国家现行标准的规定。

钢支撑：钢管其性能和质量应符合国家现行标准和行业标准的规定，并应有各项性能的质量证明书或检验报告。

膨胀螺栓等其他辅助材料应符合国家现行标准的规定。

1.2.2施工机具汽车吊、龙门吊、电焊机若干、液压千斤顶。

以上设备进场需及时报验相关技术参数及质量检验报告，操作工人及时上报特殊工种上岗证。

1.2.3其它准备在施工前对施工图纸进行会审，明确图纸中有关疑问及细节问题，各项技术、资料齐备，技术、安全以交底，规章制度已建立，根据图纸要求结合现场施工实际情况，施工场地需至少开挖到钢支撑中心线以下73.5cm；钻孔桩在安装钢围檩处需凿平，桩间喷射混凝土找平一定要符合要求:表面平整度误差±5mm。

围护结构钢支撑施工工艺工法1 前言1。

1工艺工法概况钢支撑是明挖结构内支撑体系重要组成部分,每根钢支撑有多个短节钢管拼接而成，通过法兰盘进行连接，钢支撑一头安放在钢围檩的托板上，另一头通过活络头安装在对面的一侧，通过活络头用千斤顶对钢支撑按照设计要求预施加一个轴力,并对该轴力实行监控，以便掌握结构变形情况。

在结构拐角处由于距离比较小，不适合架设钢支撑，可以用型钢焊接成短节的型钢支撑作为支撑体系。

1.2工艺原理钢支撑是支撑体系的一种形式.目前较为广泛的应用于地下工程，特别是深基坑开挖工程中最为常见,它主要是将基坑一侧土压力通过钢支撑的作用，传递到另一侧，与另一侧的土压力保持平衡，从而使基坑处于安全的状态，钢支撑轴力的变化能间接的反应出基坑两侧土压力变化情况，因此可以通过对钢支撑轴力监测，正确的指导安全施工。

基坑在开挖过程中，随着深度的增大，两侧土压力也随之增大，土压力通过力的传递到围护结构上，向基坑内侧侵斜，采用刚性的型钢对撑之后，将基坑两侧的土压力很好的平衡.以达到预期效果。

2 工艺工法特点钢支撑施工简单，适用性强，操作方便,时效性强,可周转重复使用。

3 适用范围主要使用在地下工程、深基坑工程.4 主要引用标准4。

1《地铁设计规范》（GB50157)4。

2《建筑基坑工程技术规范》（YB9258）4.3《建筑基坑支护技术规程》(JGJ120）4.4《地下铁道工程施工及验收规范》（GB50299）4。

5《建筑桩基技术规范》(JGJ94)4.6《建筑工程施工现场供用电安全规范》（BG50104）4.7《建筑地基基础设计规范》(GB50007）4。

8《建筑钢结构焊结技术规程》（JGJ81)5 施工方法钢支撑架设与基坑土方开挖是深基坑施工密不可分的两道关键工序，支撑架设极具时间性和协调性，支撑架设的方法、时间、位置及预加力的大小直接关系到深基坑稳定的成败。

支撑架设必须严格满足设计工况要求。

5.1钢支撑拼装过程5。

编号：AQ-BH-00473钢支撑安装及拆除施工方案Steel support installation and demolition construction scheme( 管理资料)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑钢支撑安装及拆除施工方案说明：施工方案是根据一个施工项目制定的实施方案;是根据项目确定的，有些项目简单、工期短就不需要制订复杂的方案。

三、施工艺及流程结构采用明挖顺作法施工，主体结构钢支撑采用直径609mm 钢管支撑，施工中支撑架设与土方开挖两工序密切配合。

开挖遵循“分段分层、由上而下、先支撑后开挖"的原则，先进行便道以东段土方开挖及钢支撑安装，开挖步骤如下：第一步：开挖至第一道钢支撑底面下0.5m处，架设钢支撑，施加预心力：第二步：开挖至第二道钢支撑底面下0.5m处，架设钢支撑，施加预心力：第三步：开挖至第三道钢支撑底面下0.5m处，架设钢支撑，施加预心力：开挖至基坑底上方0.3m时，由人工开挖至基坑底部，并施工垫层等。

支撑安装施工工艺流程图：测量放线→围护桩表面修凿整平→腰梁围檩施工→钢支撑吊装就位→预加轴力→钢楔锁定→下层土方开挖四、施工准备1、对基坑周围钢支撑、围檩堆放场地进行硬化处理，以满足钢支撑堆放要求，并保证钢支撑安装时吊车的工作场地。

2、钢支撑、围檩等到场，准备充分并有一定的预留，以避免意外情况发生，支架加工完成数量要保证满足钢支撑架设需要。

3、钢支撑进场要有相关的合格证明文件，并分批报验。

4、架设钢支撑所需要的机械，如吊车、油泵、千斤项等准备工作就绪并运装正常。

5、做好监测初始数据的收集准备工作，在钢支撑架设完成后及时进行数据收集。

五、钢支撑的安装施工钢支撑的安装在基坑竖向平面内严格遵守分层开挖，先支撑后开挖的原则，支撑安装与土方开挖密切配合。

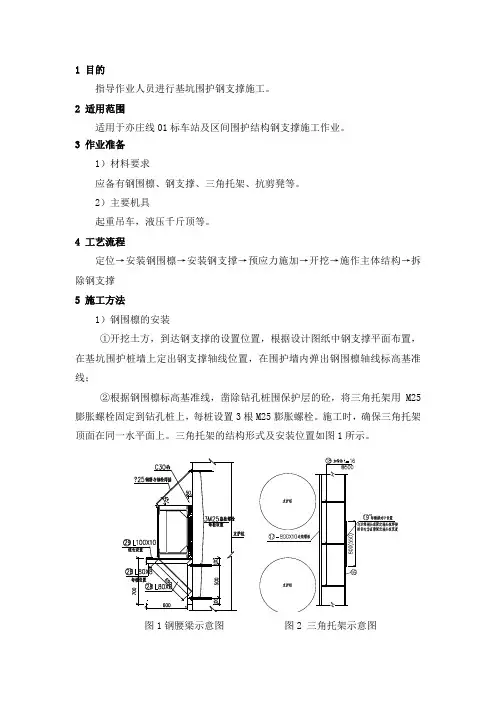

1 目的指导作业人员进行基坑围护钢支撑施工。

2 适用范围适用于亦庄线01标车站及区间围护结构钢支撑施工作业。

3 作业准备1）材料要求应备有钢围檩、钢支撑、三角托架、抗剪凳等。

2）主要机具起重吊车，液压千斤顶等。

4 工艺流程定位→安装钢围檩→安装钢支撑→预应力施加→开挖→施作主体结构→拆除钢支撑5 施工方法1）钢围檩的安装①开挖土方，到达钢支撑的设置位置，根据设计图纸中钢支撑平面布置，在基坑围护桩墙上定出钢支撑轴线位置，在围护墙内弹出钢围檩轴线标高基准线；②根据钢围檩标高基准线，凿除钻孔桩围保护层的砼，将三角托架用M25膨胀螺栓固定到钻孔桩上，每桩设置3根M25膨胀螺栓。

施工时，确保三角托架顶面在同一水平面上。

三角托架的结构形式及安装位置如图1所示。

图1钢腰梁示意图图3 钢腰梁转角处节点构造示意图③安放钢围檩到三角托架上，如钢围檩范围内桩身面不平时，应进行修凿，填补，确保该面平整，垂直，必要时填补300号早强水泥砂浆。

○4抗剪凳安装位置见示意图图4 钢支撑抗剪凳安装位置2）安装钢支撑○1钢支撑预先在地面上预拼到设计长度，每根总长度（活动段缩进时）比围护结构净距小10cm左右。

整体起吊摆放在支撑钢三角托架上，支撑起吊后两端由人工牵引，以维持支撑的基本稳定。

○2钢支撑吊装就位后，先不松开吊钩，将钢支撑的固定端顶在钢围檩面上，活动头端的活动头拉出顶住钢围檩面，再将两台QF100-20液压千斤顶放入活动头的端头板与活动头的中部钢板处，接通油管后即可对钢支撑施加预应力。

预应力施加到位后，在活动端中楔紧楔块，然后回油松开千斤顶，取出千斤顶，解开起吊钢丝绳，即完成整根支撑的安装。

根据施工监测要求配合监测单位设计好轴力计的安装和监测工作。

3）预应力施加要点○1预应力施工前必须对油泵及千斤顶进行标定，并做好记录；千斤顶必须有计量装置。

○2钢支撑安装完毕后，应及时检查各节点的连接状况，经确认符合要求后方可施加预压力，预压力的施加宜在钢支撑的两端同步对称进行；○3钢支撑预应力大小见附图7○4预应力施加中必须严格按照设计要求分步施加预应力，第一次预加50%～80%，通过检查螺栓、螺帽，无异常情况后，施加第二次预应力达到设计要求。

表5-5 钢支撑架设施工工艺流程图及文字说明
钢支撑架设施工工艺流程图
文字说明：
1、为保证钢支撑置于稳固的地基上，施工中在钢支撑基脚部位预留0.15～0.2cm原地基；架立钢支撑时挖槽就位，软弱地段在钢支撑基脚处设槽钢以增加基底承载力。

2、钢支撑平面应垂直于隧洞中线，其倾斜度不大于2°。

钢支撑安装
的横向高程偏差不应大于5Cm，安装时应测放隧洞纵横轴线进行控制。

3、为便于钢支撑就位安装，隧洞开挖时在钢支撑的各连接板处预留钢支撑连接板凹槽；两拱脚处和两边墙脚处预留安装钢支撑槽钢凹槽。

4、为增强钢支撑的整体稳定性，将钢支撑与定位锚杆焊接在一起。

各榀钢支撑之间用Φ22Cm的纵向连接钢筋。

5、为使钢支撑准确定位，钢支撑架设前按其横向轴线预埋定位Φ16锚筋，钢支撑就位后，将锚筋与钢支撑焊连，定位钢支撑锚筋锚入围岩中0.5～1m并用砂浆锚固，当钢支掌处有锚杆时尽量利用锚杆定位。

6、钢支撑架立后随即进行喷射砼钢纤维混凝土，先将钢支撑与围岩之间空隙喷满，然后将钢支撑全部覆盖，使钢支撑钢纤维混凝土连成整体共同受力。

钢支撑施工工艺及质量控制要点在建筑工程和基础设施建设中，钢支撑作为一种重要的临时性支撑结构，发挥着关键的作用。

它能够有效地保证施工过程中的结构稳定性，防止坍塌事故的发生。

下面，我们将详细介绍钢支撑施工工艺及质量控制要点。

一、钢支撑施工工艺流程1、施工准备熟悉施工图纸和技术要求，进行技术交底。

准备好施工所需的材料、设备和工具，如钢材、螺栓、电焊机等。

对施工现场进行清理和平整，确保施工场地符合要求。

2、测量放线根据设计图纸，使用测量仪器准确放出钢支撑的安装位置和轴线。

标记出支撑节点的位置，为后续的安装工作提供依据。

3、钢支撑构件加工按照设计要求和施工规范，对钢材进行切割、焊接、钻孔等加工。

确保加工后的钢支撑构件尺寸准确、焊缝质量合格。

4、钢支撑安装采用吊车或其他起重设备将钢支撑构件吊运至安装位置。

按照从一端到另一端的顺序依次进行安装，注意保持支撑的水平和垂直。

通过螺栓或焊接等方式将钢支撑构件连接牢固。

5、施加预应力使用千斤顶等设备对钢支撑施加预应力，以提高支撑的承载能力。

预应力的大小应根据设计要求和实际情况进行确定，并进行严格的监测和控制。

6、检查验收对安装完成的钢支撑进行全面检查，包括构件的连接、预应力的施加等。

检查合格后，填写验收记录，进行下一道工序的施工。

二、钢支撑施工质量控制要点1、材料质量控制选用符合国家标准和设计要求的钢材，确保钢材的质量和性能。

对钢材的外观、尺寸、化学成分等进行检验，不合格的材料严禁使用。

2、加工质量控制严格按照设计图纸和加工工艺进行钢支撑构件的加工。

控制加工精度，确保构件的尺寸偏差在允许范围内。

对焊缝进行质量检查，焊缝应饱满、均匀，无夹渣、气孔等缺陷。

3、安装质量控制安装前，对基础和预埋件进行检查，确保其符合安装要求。

安装过程中，控制钢支撑的水平度和垂直度，偏差不得超过规定值。

保证钢支撑构件之间的连接牢固可靠，螺栓应拧紧，焊缝应符合要求。

4、预应力施加质量控制预应力施加设备应经过校验，精度符合要求。

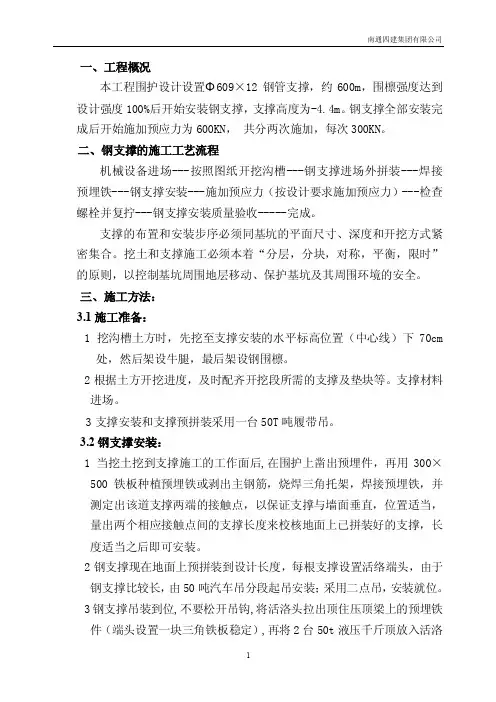

一、工程概况本工程围护设计设置Φ609×12钢管支撑，约600m，围檩强度达到设计强度100%后开始安装钢支撑，支撑高度为-4.4m。

钢支撑全部安装完成后开始施加预应力为600KN，共分两次施加，每次300KN。

二、钢支撑的施工工艺流程机械设备进场---按照图纸开挖沟槽---钢支撑进场外拼装---焊接预埋铁---钢支撑安装---施加预应力（按设计要求施加预应力）---检查螺栓并复拧---钢支撑安装质量验收-----完成。

支撑的布置和安装步序必须同基坑的平面尺寸、深度和开挖方式紧密集合。

挖土和支撑施工必须本着“分层，分块，对称，平衡，限时”的原则，以控制基坑周围地层移动、保护基坑及其周围环境的安全。

三、施工方法：3.1施工准备：1 挖沟槽土方时，先挖至支撑安装的水平标高位置（中心线）下70cm处，然后架设牛腿，最后架设钢围檩。

2根据土方开挖进度，及时配齐开挖段所需的支撑及垫块等。

支撑材料进场。

3支撑安装和支撑预拼装采用一台50T吨履带吊。

3.2钢支撑安装：1当挖土挖到支撑施工的工作面后,在围护上凿出预埋件，再用300×500铁板种植预埋铁或剥出主钢筋，烧焊三角托架，焊接预埋铁，并测定出该道支撑两端的接触点，以保证支撑与墙面垂直，位置适当，量出两个相应接触点间的支撑长度来校核地面上已拼装好的支撑，长度适当之后即可安装。

2钢支撑现在地面上预拼装到设计长度，每根支撑设置活络端头，由于钢支撑比较长，由50吨汽车吊分段起吊安装；采用二点吊，安装就位。

3钢支撑吊装到位,不要松开吊钩,将活洛头拉出顶住压顶梁上的预埋铁件（端头设置一块三角铁板稳定）,再将2台50t液压千斤顶放入活洛头子顶压位置,为方便施工并保证千斤顶顶伸力一致,千斤顶采用专用托架固定成一整体,将其骑放在活洛头子上,接通油管后即可开泵施加预应力,预应力施加到位后,在活洛头子中锲紧垫块,然后回油松开千斤顶,解开起吊钢丝绳,完成该根支撑的安装。

钢支撑安装工艺流程一、前期准备1.项目评估：对需要安装钢支撑的工程进行评估，确定所需钢支撑的材质、规格、数量等。

2.设计与图纸准备：根据施工要求，进行设计和绘制施工图纸。

3.进货与存储：根据项目需求，采购合适的钢支撑材料，并进行妥善存储，防止受到损坏。

二、测量与标识1.测量定位：根据设计图纸的尺寸和标高，对需要安装钢支撑的位置进行精确测量和定位。

2.标识：在测量好的位置上进行标识，方便后续的施工。

三、准备施工材料和工具1.搬运工具：准备适当的搬运工具，用于将钢支撑材料运送到施工现场。

2.施工机械：根据项目需要，准备合适的施工机械，如吊车、升降机等。

3.建立施工场所：先进行临时场地设置和秩序整理，以便更好地进行施工。

四、安装1.钢支撑组装：将经过测量和标识的位置上，进行钢支撑的组装。

根据设计图纸和施工要求，通过焊接或螺栓连接等方式连接钢支撑。

2.安装调整：在钢支撑组装完成后，按照设计要求对支撑进行调整和校正，保证其稳定性和垂直度。

3.安装连接件：根据需要，对钢支撑进行固定和连接，如安装螺栓、连接器等。

4.清理施工现场：在安装工作完成后，对施工现场进行清理，清除垃圾和杂物，保持整洁和安全。

五、验收与测试1.完工验收：在施工完成后，对安装的钢支撑进行验收，检查其质量和安全性能是否符合要求。

2.静载测试：根据需要，对已安装的钢支撑进行静载测试，以确保其承载能力满足设计要求。

六、报验与交接1.报验：将施工完成的钢支撑安装工作情况进行报验，提交验收文件和相关证明材料。

2.交接：将钢支撑的安装交接给后续的施工单位或项目负责人，确保施工过程的连续性和安全性。

七、文档整理与归档1.施工记录：整理和归档所有与钢支撑安装相关的施工记录和图纸，以备查阅。

2.管理文件：制定相关的管理文件，包括施工步骤、操作指南等，以确保后续施工的规范性。

八、安全防护1.安全培训：对参与钢支撑安装工作的工人进行安全培训，提高他们对安全操作的认识和意识。

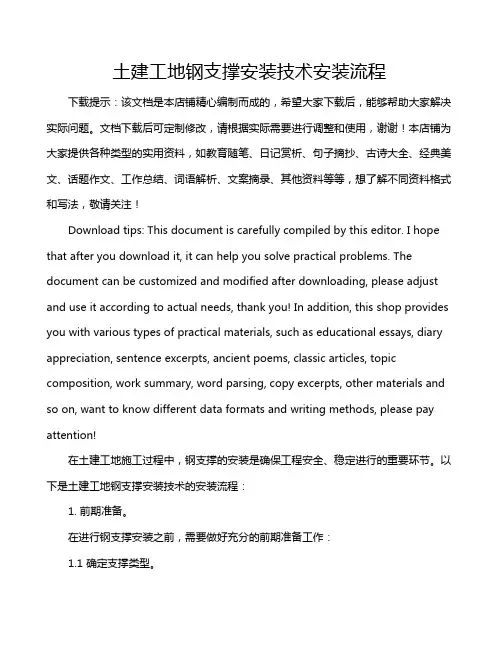

土建工地钢支撑安装技术安装流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在土建工地施工过程中，钢支撑的安装是确保工程安全、稳定进行的重要环节。

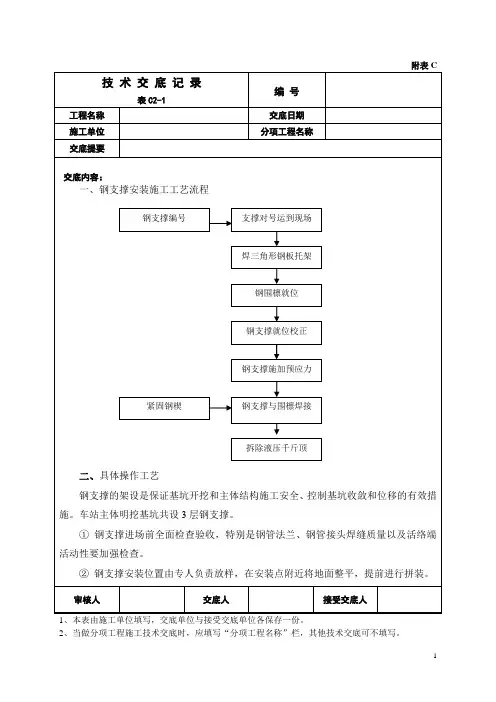

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
