机械波目录题型一 机械波与波的图像类型1 波的形成及传播类型2 波的图像题型二 波的图像和振动图像的理解和应用题型三 波传播的周期性和多解性问题类型1 时间多解性类型2 空间多解性题型四 波的叠加与干涉题型五 波特有的现象题型一:机械波与波的图像1.传播特点(1)波传到任意一点，该点的起振方向都和波源的起振方向相同。
(2)介质中每个质点都做受迫振动，因此，任一质点的振动频率和周期都和波源的振动频率和周期相同。
(3)波从一种介质进入另一种介质，由于介质的情况不同，它的波长和波速可能改变，但频率和周期都不会改变。
(4)波源经过一个周期T完成一次全振动，波恰好向前传播一个波长的距离，所以v=λT=λf。
2.波的传播方向与质点振动方向的互判方法内容图像“上下坡”法沿波的传播方向，“上坡”时质点向下振动，“下坡”时质点向上振动“同侧”法波形图上某点表示传播方向和振动方向的箭头在图线同侧“微平移”法将波形沿传播方向进行微小的平移，再由对应同一横坐标的两波形曲线上的点来判断振动方向类型1.波的形成及传播1(2023·浙江金华·模拟预测)杜甫曾在《曲江》中提到：穿花蛱蝶深深见，点水蜻蜓款款飞。
平静水面上的S处，“蜻蜓点水”时形成一列水波向四周传播(可视为简谱波)，A、B两点与S在同一条直线上，C、S在另外一条直线上。
图示时刻，A在波谷，B、C在不同的波峰上。
已知波速为v，A、B连线在水平方向的距离为a，则不正确的是()A.水波的波长为aB.A点振动频率为2vaC.到达第一个波峰的时刻，C比A滞后3avD.从图示时刻起，经过av的时间，B、C之间的距离增大了2(2023·江苏徐州·统考三模)如图，静止水面同一直线上的A、S、B为三个质点的平衡位置，它们的间距为AS=SB=3a。
一滴水落在S处，形成一列向四周传播的水波(可视为简谐波)，当水波的同一波峰经过A、B处时，S处的质点刚好经过平衡位置，且S、A(或B)之间只有一个波谷。
如何区分振动图象和波动图象
振动图象和波动图象是描述物理系统振动和波动的图形表示，它们在描述对象和所涉及的物理过程上有一些区别：
1. 振动图象：
•振动图象通常用来描述单个物体或系统的振动行为，例如弹簧振子、单摆等。
•振动图象通常包含一个时间轴和一个物体的位置或速度随时间的变化图。
•振动图象中通常只显示一个振动物体的运动状态，不涉及物理量的空间分布。
2. 波动图象：
•波动图象用于描述波在介质中的传播行为，可以是机械波、电磁波等。
•波动图象通常包含一个时间轴和一个或多个空间位置随时间的变化图，用来描述波在空间中的传播情况。
•波动图象中显示了波的传播方向、波的波长、振幅等波的特征。
因此，区分振动图象和波动图象的关键是看图象所描述的物理对象和物理过程。
振动图象主要描述个别物体或系统的振动行为，而波动图象主要描述波在空间中的传播行为。
1/ 1。
振动图象和波动图象的区别
振动图象波动图象
研究对象一个振动质点各个质点
研究内容位移随时间变化规律某时刻所有质点空间分布
图象
x
O T t y
λx/m
物理意义同一质点在不同时刻位移不同质点在同一时刻的位移
图象变化随时间不变随时间推移，图象沿传播方向平移振动图像与波的图
一、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：。
三、振动图像与波得图像及多解问题一、振动图象与波得图象振动就是一个质点随时间得推移而呈现得现象；波动就是全部质点联合起来共同呈现得现象．简谐振动与其引起得简谐波得振幅、频率相同，二者得图象有相同得正弦（余弦）曲振动图象波动图象研究对象研究内容一质点位移随得变化规律某时刻所有质点得规律画出图线物理意义表示某在各时刻得位移表示某各质点得位移图线变化随时间推移，图线延续，但已有图像形状。
随时间推移，图象。
一完整曲线占横坐标距离表示一个。
表示一个。
m处得质点，Q就是平衡位置为x=4 m处得质点，图乙为质点Q得振动图象，则( ) A．t =0．15s时，质点Q得加速度达到正向最大B．t=0．15 s时，质点P得运动方向沿y轴负方向C．从t=0．10 s到t=0．25 s，该波沿x轴正方向传播了6 mD．从t=0．10 s到t=0．25 s，质点P通过得路程为30 cm【对应练习2】如图甲所示，为一列横波在t=0时刻得波动图像，图乙为质点P得振动图像，下列说法正确得就是（）A．波沿x轴正方向传播B．波沿x轴负方向传播C．波速为6m/sD．波速为4m/s【对应练习3】一列横波沿x轴正方向传播，a、b、c、d为介质中得沿波传播方向上四个质点得平衡位置。
某时刻得波形如图1所示，此后，若经过3/4周期开始计时，则图2描述得就是（）A．a处质点得振动图象B．b处质点得振动图象C．c处质点得振动图象D．d处质点得振动图象【对应练习4】图甲表示一简谐横波在t=20 s时得波形图，图乙就是该列波中得质点P得振动图象，由甲、乙两图中所提供得信息可知这列波得传播速度以及传播方向分别就是( )．A．v=25cm／s，向左传播B．v=50cm／s，向左传播C．v=25 cm／s．向右传播D．v=50 cm／s，向右传播．二、波动图象得多解1、波得空间得周期性：相距为得多个质点振动情况完全相同．2、波得时间得周期性：波在传播过程中，经过时，其波得图象相同．3、波得双向性：波得传播方向及质点得振动方向不确定，要全面考虑。

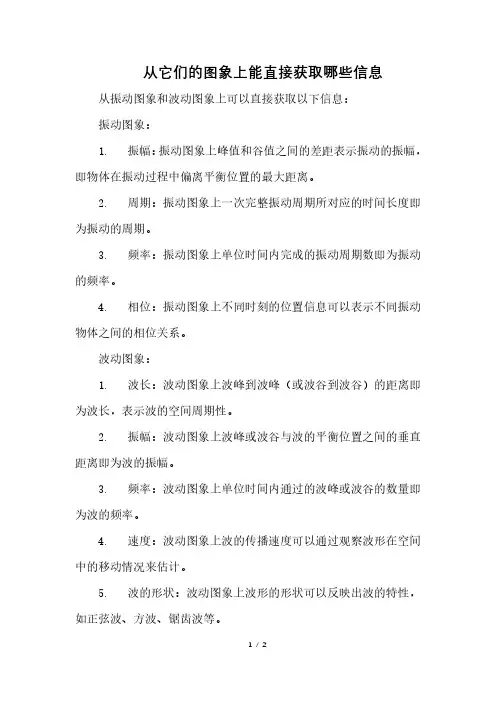

从它们的图象上能直接获取哪些信息从振动图象和波动图象上可以直接获取以下信息：
振动图象：
1. 振幅：振动图象上峰值和谷值之间的差距表示振动的振幅，即物体在振动过程中偏离平衡位置的最大距离。
2. 周期：振动图象上一次完整振动周期所对应的时间长度即为振动的周期。
3. 频率：振动图象上单位时间内完成的振动周期数即为振动的频率。
4. 相位：振动图象上不同时刻的位置信息可以表示不同振动物体之间的相位关系。
波动图象：
1. 波长：波动图象上波峰到波峰（或波谷到波谷）的距离即为波长，表示波的空间周期性。
2. 振幅：波动图象上波峰或波谷与波的平衡位置之间的垂直距离即为波的振幅。
3. 频率：波动图象上单位时间内通过的波峰或波谷的数量即为波的频率。
4. 速度：波动图象上波的传播速度可以通过观察波形在空间中的移动情况来估计。
5. 波的形状：波动图象上波形的形状可以反映出波的特性，如正弦波、方波、锯齿波等。
综上所述，振动图象和波动图象上能直接获取的信息主要包括振动或波的振幅、周期、频率、相位、波长、速度和形状等。
这些信息可以帮助我们理解振动和波动的特性及其在物理过程中的应用。
1.掌握机械波的几种重要题型。
题型一、波的形成和传播 波的图象正(余)弦曲线正(余)弦曲线(看下一时刻的位移)(将波沿传播方向平移)随时间推移，图象延续，但已随时间推移，图象沿波的传播A．该超声波在空气中的波速为1.5×103m/s B．该超声波在空气中的频率为0.1MHz C．0～1s内，质点P沿x轴运动了1.5×103m D．该超声波沿x轴负方向传播A．这列波沿x轴正方向传播B．P质点的振动方程为y＝2sin（5π3t+π6）（cm）C．t＝0.6s时，P、Q两质点加速度大小相同，方向相反D．从t＝0.6s开始经过0.3s，P、Q两质点经过的路程相等A．该波向x轴负方向传播B．该波的波长为12cmC．经过0.2s的时间质点P再次达到波峰D．质点P的振动方程为y P=2sin(A．t＝0时刻，x＝1.0m的质点向下振动B．演员的手1.6s内全振动4次C．若手振动变慢，波长变短D．波传播的速度大小为2.5m/s[例题6]（2024•湖南一模）一列沿x轴方向传播的简谐横波在t＝0时刻的部分波形如图所示，M、Q为波上两个质点，其中Q比M早0.4s回到平衡位置，则下列说法正确的是（ ）A．该波的波长为25mB．该波沿x轴正方向传播C．从该时刻起，再经1.1s，质点M通过的总路程为35cmD．该波的周期为1s题型二、波的多解问题1.造成波动问题多解的主要因素(1)周期性①时间周期性：时间间隔Δt与周期T的关系不明确。
②空间周期性：波传播的距离Δx与波长λ的关系不明确。
(2)双向性①传播方向双向性：波的传播方向不确定。
②振动方向双向性：质点振动方向不确定。
2.解决波的多解问题的思路一般采用从特殊到一般的思维方法，即找出一个周期内满足条件的关系Δt或Δx，若此关系为时间，则t＝nT＋Δt(n＝0，1，2，…)；若此关系为距离，则x＝nλ＋Δx(n＝0，1，2，…)。
[例题7]（2024•海口一模）如图所示，实线和虚线分别是沿x轴传播的一列简谐横波在t1＝0和t2＝0.4s时刻的波形图，0时刻x＝2m处的质点沿﹣y方向运动。
专题九振动图像与波动图像知识点一、振动图像与波动图像1.两种图象的比较图象类型振动图象波的图象研究对象一振动质点沿波传播方向上所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图象物理意义表示某质点各个时刻的位移表示某时刻各质点的位移图象信息(1)质点振动周期(2)质点振幅(3)各时刻质点位移(4)各时刻速度、加速度方向(1)波长、振幅(2)任意一质点在该时刻的位移(3)任意一质点在该时刻的加速度方向(4)传播方向、振动方向的互判2.“一分、一看、二找”巧解波的图象与振动图象综合类问题(1)分清振动图象与波的图象.只要看清横坐标即可，横坐标为x则为波的图象，横坐标为t则为振动图象.(2)看清横、纵坐标的单位，尤其要注意单位前的数量级.(3)找准波的图象对应的时刻.(4)找准振动图象对应的质点.类型1 振动图像和波形图,读图知波长和周期,进行定性判定和定量计算（多选）1．（2024•富平县一模）沿x轴传播的一列简谐横波在t＝0时刻的波动图像如图甲所示，平衡位置在x＝4m处的质点Q的振动图像如图乙所示，下列说法正确的是（）A．该波沿x轴正方向传播B．该波的波长为10m C．该波的周期为1.6s D．该波的传播速度为12m/sE．t=415s时刻，x＝0处的质点回到平衡位置【解答】解：A、根据质点Q的振动图像可知，t＝0时刻质点Q沿y轴正方向振动，则该波沿x 轴正方向传播，故A正确；BCD、该波的波长λ＝12m，周期T＝1.6s，由v=λT可得该波的传播速度v＝7.5m/s，故BD错误，C正确；E、波动图像的方程为y=Asin(2πλx+φ)，当x＝4时，y＝0，代入解得φ=π3，则波动方程为y=20sin(π6x+π3)(cm)，t＝0时刻，x＝0处的质点偏离平衡位置的位移大小为10√3cm，振动方程为y=20sin(5π4t+2π3)(cm)，t=415s时刻回到平衡位置，故E正确.故选：ACE。
波动图象和振动图象的理解和应用两种图象的比较
例3(2015·天津理综·3)图6甲为一列简谐横波在某一时刻的波形图，a、b两质点的横坐标分别为x a＝2 m和x b＝6 m，图乙为质点b从该时刻开始计时的振动图象．下列说法正确的是()
图6
A．该波沿＋x方向传播，波速为1 m/s
B．质点a经4 s振动的路程为4 m
C．此时刻质点a的速度沿＋y方向
D．质点a在t＝2 s时速度为零答案D
解析由题图可知，该简谐横波波长为λ＝8 m，周期T＝8 s，所以波速为v＝λ
T＝1 m/s，该时刻开始质点b向上运动，所以该波沿－x方向传播，A错误；经过4 s(半个周期)质点a振动的路程为2A＝1 m，B错误；此刻质点a运动方向与质点b相反，沿－y方向，C错误；在t＝2 s时质点a在波谷处，速度为0，D正确．
1．由波的图象画某一质点振动图象的步骤
(1)由波的图象求出波的周期，亦即质点做简谐运动的周期；
(2)从波的图象中找出该质点在计时时刻相对平衡位置的位移；
(3)根据质点振动方向和波传播方向间的关系，确定质点的振动方向；
(4)建立y－t坐标系，根据正弦或余弦规律画出质点的振动图象．
2．由波的图象和某一质点的振动图象判断波的传播规律的方法
(1)首先根据横轴是长度还是时间分清哪一个是波的图象，哪一个是振动图象，注意各个质点振动的周期和振幅相同．
(2)从确定的振动图象中可以找出某质点在波的图象中某一时刻的振动方向，根据该点振动方向确定波的传播方向．。
专题19机械波目录题型一机械波与波的图像 (1)类型1波的形成及传播 (1)类型2波的图像 (3)题型二波的图像和振动图像的理解和应用 (4)题型三波传播的周期性和多解性问题 (8)类型1时间多解性 (8)类型2空间多解性 (10)题型四波的叠加 (14)题型五波特有的现象 (19)题型一机械波与波的图像1．传播特点(1)波传到任意一点，该点的起振方向都和波源的起振方向相同。
(2)介质中每个质点都做受迫振动，因此，任一质点的振动频率和周期都和波源的振动频率和周期相同。
(3)波从一种介质进入另一种介质，由于介质的情况不同，它的波长和波速可能改变，但频率和周期都不会改变。
(4)波源经过一个周期T完成一次全振动，波恰好向前传播一个波长的距离，所以v＝λT＝λf。
2．波的传播方向与质点振动方向的互判方法【例1】(多选)如图所示，A、B两点为某简谐横波上的质点，已知波的传播方向由A到B，t＝0时刻该波刚好传到A点，且A点的振动方向竖直向上，经时间t0质点B刚好起振．已知波的传播周期为T、传播速度为v，则下列说法正确的是()A．振源位于A的左侧，且起振方向竖直向上B ．质点B 振动后，其振动周期一定为TC ．质点B 每次经过平衡位置的速度一定为vD ．质点B 的起振方向与A 、B 两点之间的距离有关【答案】AB【解析】因为质点A 刚起振时的振动方向竖直向上，因此振源的起振方向竖直向上，又由于波的传播方向由A 到B ，因此振源位于A 的左侧，故A 正确；质点B 的振动周期等于振源的振动周期，等于波的传播周期，则一定为T ，故B 正确；波的传播速度与质点的振动速度是两个不同的概念，则质点B 经过平衡位置的速度不一定为v ，故C 错误；A 、B 之间各质点在振源的带动下做受迫振动，则开始振动的方向与振源开始起振的方向相同，与A 、B 两点之间的距离无关，故D 错误．【例2】(2021·1月重庆市适应性测试)如图2所示，a 、b 、c 、d 是一简谐横波上的质点，某时刻a 、d 位于平衡位置且相距为9m ，c 在波谷，该波的波速为2m/s 。
振动图象和波动图象的区别
振动图象波动图象
研究对象一个振动质点各个质点
研究内容位移随时间变化规律某时刻所有质点空间分布
图象
x
O T t y
λx/m
物理意义同一质点在不同时刻位移不同质点在同一时刻的位移
图象变化随时间不变随时间推移，图象沿传播方向平移振动图像与波的图
一、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：
振动图象波动图象
研究对象一振动质点沿波传播方向所有质点
研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律
图线
物理意义表示一质点在各时刻的位移表示某时刻各质点的位移
图线变化随时间推移图延续，但已有形状
不变
随时间推移，图象沿传播方向平
移
一完整曲线占横坐
标距离
表示一个周期表示一个波长。
振动图象和波的图象1．振动图象和波的图象振动图象和波的图象从图形上看好象没有什么区别，但实际上它们有本质的区别。
（1）物理意义不同：振动图象表示同一质点在不同时刻的位移；波的图象表示介质中的各个质点在同一时刻的位移。
（2）图象的横坐标的单位不同：振动图象的横坐标表示时间；波的图象的横坐标表示距离。
（3）从振动图象上可以读出振幅和周期；从波的图象上可以读出振幅和波长。
简谐振动图象与简谐横波图象的列表比较：2．描述波的物理量——波速、周期、波长：（1）波速v：运动状态或波形在介质中传播的速率；同一种波的波速由介质决定。
注：在横波中，某一波峰（波谷）在单位时间内传播的距离等于波速。
（2）周期T：即质点的振动周期；由波源决定。
（3）波长λ：在波动中，振动位移总是相同的两个相邻质点间的距离。
注：在横波中，两个相邻波峰（波谷）之间的距离为一个波长。
结论：（1）波在一个周期内传播的距离恰好为波长。
由此：①v=λ/T=λf；λ=vT. ②波长由波源和介质决定。
（2）质点振动nT（波传播nλ）时，波形不变。
（3）相隔波长整数倍的两质点，振动状态总相同；相隔半波长奇数倍的两质点，振动状态总相反。
3．波的图象的画法波的图象中，波的图形、波的传播方向、某一介质质点的瞬时速度方向，这三者中已知任意两者，可以判定另一个。
（口诀为“上坡下，下坡上”；或者“右上右、左上左））4．波的传播是匀速的在一个周期内，波形匀速向前推进一个波长。
n个周期波形向前推进n个波长（n可以是任意正数）。
因此在计算中既可以使用v=λ f，也可以使用v=s/t，后者往往更方便。
5．介质质点的运动是简谐运动（是一种变加速运动）任何一个介质质点在一个周期内经过的路程都是4A，在半个周期内经过的路程都是2A，但在四分之一个周期内经过的路程就不一定是A了。
6．起振方向介质中每个质点开始振动的方向都和振源开始振动的方向相同。
易错点33 机械振动机械波易错总结一、横波和纵波定义标志性物理量实物波形横波质点的振动方向与波的传播方向相互垂直的波(1)波峰：凸起的最高处(2)波谷：凹下的最低处纵波质点的振动方向与波的传播方向在同一直线上的波(1)密部：质点分布最密的位置(2)疏部：质点分布最疏的位置二、机械波1.介质(1)定义：波借以传播的物质.(2)特点：组成介质的质点之间有相互作用，一个质点的振动会引起相邻质点的振动.2.机械波机械振动在介质中传播，形成了机械波.3.机械波的特点(1)介质中有机械波传播时，介质本身并不随波一起传播，它传播的只是振动这种运动形式.(2)波是传递能量的一种方式.(3)波可以传递信息.三、振动图象和波的图象的比较1.振动图象和波的图象的比较振动图象波的图象图象坐标横坐标时间各质点的平衡位置纵坐标某一质点在不同时刻的振动位移各质点在同一时刻的振动位移研究对象一个质点沿波传播方向上的各质点物理意义一个质点在不同时刻的振动位移介质中各质点在同一时刻的振动位移(2)判断波的图象中质点的振动方向可根据带动法、上下坡法、微平移法；判断振动图象中质点的振动方向根据质点下一时刻的位置.四、振动与波的关系1.区别(1)研究对象不同——振动是单个质点在平衡位置附近的往复运动，是单个质点的“个体行为”；波动是振动在介质中的传播，是介质中彼此相连的大量质点将波源的振动传播的“群体行为”.(2)力的来源不同——产生振动的回复力，可以由作用在物体上的各种性质的力提供；而引起波动的力，则总是联系介质中各质点的弹力.(3)运动性质不同——振动是质点的变加速运动；而波动是匀速直线运动，传播距离与时间成正比.2.联系(1)振动是波动的原因，波动是振动的结果；有波动必然有振动，有振动不一定有波动.(2)波动的性质、频率和振幅与振源相同.【易错跟踪训练】易错类型：对物理概念理解不透彻1．（2020·天津市蓟州区第一中学高三月考）抗击新冠肺炎疫情的战斗中，中国移动携手“学习强国”推出了武汉实景24小时直播，通过5G超高清技术向广大用户进行九路信号同时直播武汉城市实况，全方位展现镜头之下的武汉风光，共期武汉“复苏”。
