机械振动图像与机械波的图像的比较

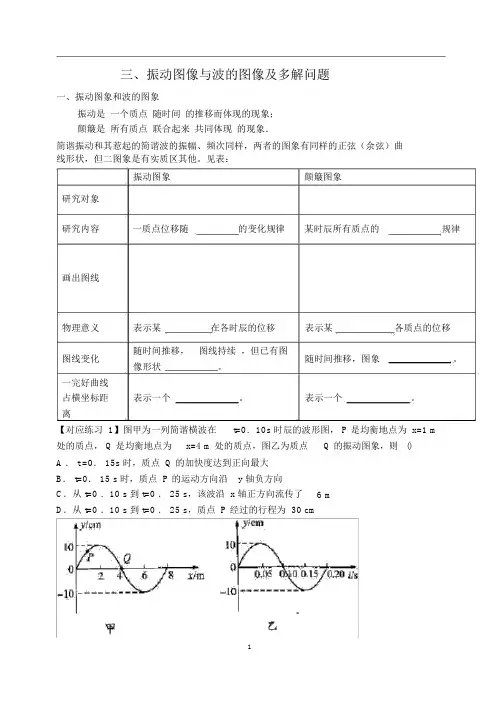

三、振动图像与波得图像及多解问题一、振动图象与波得图象振动就是一个质点随时间得推移而呈现得现象；波动就是全部质点联合起来共同呈现得现象．简谐振动与其引起得简谐波得振幅、频率相同，二者得图象有相同得正弦（余弦）曲振动图象波动图象研究对象研究内容一质点位移随得变化规律某时刻所有质点得规律画出图线物理意义表示某在各时刻得位移表示某各质点得位移图线变化随时间推移，图线延续，但已有图像形状。

随时间推移，图象。

一完整曲线占横坐标距离表示一个。

表示一个。

m处得质点，Q就是平衡位置为x=4 m处得质点，图乙为质点Q得振动图象，则( ) A．t =0．15s时，质点Q得加速度达到正向最大B．t=0．15 s时，质点P得运动方向沿y轴负方向C．从t=0．10 s到t=0．25 s，该波沿x轴正方向传播了6 mD．从t=0．10 s到t=0．25 s，质点P通过得路程为30 cm【对应练习2】如图甲所示，为一列横波在t=0时刻得波动图像，图乙为质点P得振动图像，下列说法正确得就是（）A．波沿x轴正方向传播B．波沿x轴负方向传播C．波速为6m/sD．波速为4m/s【对应练习3】一列横波沿x轴正方向传播，a、b、c、d为介质中得沿波传播方向上四个质点得平衡位置。

某时刻得波形如图1所示，此后，若经过3/4周期开始计时，则图2描述得就是（）A．a处质点得振动图象B．b处质点得振动图象C．c处质点得振动图象D．d处质点得振动图象【对应练习4】图甲表示一简谐横波在t=20 s时得波形图，图乙就是该列波中得质点P得振动图象，由甲、乙两图中所提供得信息可知这列波得传播速度以及传播方向分别就是( )．A．v=25cm／s，向左传播B．v=50cm／s，向左传播C．v=25 cm／s．向右传播D．v=50 cm／s，向右传播．二、波动图象得多解1、波得空间得周期性：相距为得多个质点振动情况完全相同．2、波得时间得周期性：波在传播过程中，经过时，其波得图象相同．3、波得双向性：波得传播方向及质点得振动方向不确定，要全面考虑。

第72讲机械振动、机械波——y-t图和y-x图一、知识提要1.简谐运动（1）定义:物体在跟偏离平衡位置的位移大小成正比，并且总是指向平衡位置的回复力的作用下的振动，叫做简谐运动.（2）简谐运动的特征:回复力F=-kx，方向与位移方向相反，总指向平衡位置.简谐运动是一种变加速运动，在平衡位置时，速度最大，加速度为零;在最大位移处，速度为零，加速度最大.（3）描述简谐运动的物理量①位移x:由平衡位置指向振动质点所在位置的有向线段，是矢量，其最大值等于振幅.②振幅A:振动物体离开平衡位置的最大距离，是标量，表示振动的强弱.③周期T和频率f:表示振动快慢的物理量，二者互为倒数关系，即T=1/f.（4）简谐运动的图像①意义:表示振动物体位移随时间变化的规律，注意振动图像不是质点的运动轨迹.②特点:简谐运动的图像是正弦（或余弦）曲线.③应用:可直观地读取振幅A、周期T以及各时刻的位移x，判定回复力、加速度方向，判定某段时间内位移、回复力、加速度、速度、动能、势能的变化情况.2.波长、波速和频率及其关系（1）波长:两个相邻的且在振动过程中对平衡位置的位移总是相等的质点间的距离叫波长.振动在一个周期里在介质中传播的距离等于一个波长.（2）波速:波的传播速率.机械波的传播速率由介质决定，与波源无关.（3）频率:波的频率始终等于波源的振动频率，与介质无关.（4）三者关系:v=λf3. 波动图像:表示波的传播方向上，介质中的各个质点在同一时刻相对平衡位置的位移.当波源作简谐运动时，它在介质中形成简谐波，其波动图像为正弦或余弦曲线.（1）由波的图像可获取的信息①从图像可以直接读出振幅（注意单位）.②从图像可以直接读出波长（注意单位）.③可求任一点在该时刻相对平衡位置的位移（包括大小和方向）④在波速方向已知（或已知波源方位）时可确定各质点在该时刻的振动方向.⑤可以确定各质点振动的加速度方向（加速度总是指向平衡位置）（2）波动图像与振动图像的比较：振动图象波动图象研究对象一个振动质点沿波传播方向所有的质点研究内容一个质点的位移随时间变化规律某时刻所有质点的空间分布规律图象物理意义表示一质点在各时刻的位移表示某时刻各质点的位移图象变化随时间推移图象延续，但已有形状不变随时间推移，图象沿传播方向平移表示一个周期表示一个波长一个完整曲线占横坐标距离二、例题解析【例1】一质点做简谐运动，其位移x与时间t关系曲线如图所示，由图可知（）A．质点振动的频率是4HzB ．质点振动的振幅是2cmC ．在t=3s 时，质点的速度为最大D ．在t=4s 时，质点所受的合外力为零【例2】（2016，四川卷）简谐横波在均匀介质中沿直线传播，P 、Q 是传播方向上相距10 m 的两质点，波先传到P ，当波传到Q 开始计时，P 、Q 两质点的振动图像如图所示。

3. 描述简谐运动的物理量（1）位移x：由平衡位置指向振动质点所在位置的有向线段，是矢量，其最大值等于振幅。

（2）振幅A：振动物体离开平衡位置的最大距离，是标量，表示振动的强弱。

（3）周期T和频率f：表示振动快慢的物理量，二者互为倒数关系，即T=1/f。

4. 简谐运动的图像（1）意义：表示振动物体位移随时间变化的规律，注意振动图像不是质点的运动轨迹。

（2）特点：简谐运动的图像是正弦（或余弦）曲线。

（3）应用：可直观地读取振幅A、周期T以及各时刻的位移x，判定回复力、加速度方向，判定某段时间内位移、回复力、加速度、速度、动能、势能的变化情况。

二、弹簧振子定义：周期和频率只取决于弹簧的劲度系数和振子的质量，与其放置的环境和放置的方式无任何关系。

如某一弹簧振子做简谐运动时的周期为T，不管把它放在地球上、月球上还是卫星中；是水平放置、倾斜放置还是竖直放置；振幅是大还是小，它的周期就都是T。

三、单摆1. 定义：摆线的质量不计且不可伸长，摆球的直径比摆线的长度小得多，摆球可视为质点。

单摆是一种理想化模型。

2. 单摆的振动可看作简谐运动的条件是：最大摆角α<5°。

3. 单摆的回复力是重力沿圆弧切线方向并且指向平衡位置的分力。

4. 作简谐运动的单摆的周期公式为：T=2π（1）在振幅很小的条件下，单摆的振动周期跟振幅无关。

（2）单摆的振动周期跟摆球的质量无关，只与摆长L和当地的重力加速度g有关.（3）摆长L是指悬点到摆球重心间的距离，在某些变形单摆中，摆长L 应理解为等效摆长，重力加速度应理解为等效重力加速度（一般情况下，等效重力加速度g'等于摆球静止在平衡位置时摆线的张力与摆球质量的比值）。

四、受迫振动1. 受迫振动：振动系统在周期性驱动力作用下的振动叫受迫振动。

2. 受迫振动的特点：受迫振动稳定时，系统振动的频率等于驱动力的频率，跟系统的固有频率无关。

3. 共振：当驱动力的频率等于振动系统的固有频率时，振动物体的振幅最大，这种现象叫做共振。

机械波的波动图像与振动图像有何区别？在学习高中物理的时候往往会遇到很多关于物理问题，上课觉着什幺都懂了，可等到做题目时又无从下手。

以至于对于一些意志薄弱、学习方法不对的同学就很难再坚持下来。

过早的对物理没了兴趣，伤害了到高中的学习信心。

收集整理下面的这几个问题，是一些同学们的学习疑问，小编做一个统一的回复，有同样问题的同学，可以仔细看一下。

【问：机械波的波动图像与振动图像有何区别？】答：波动图像（x-y）是某时刻介质上所有质点的位移情况。

比如，绳子上传递的一列波，你在某个时间照张相，这就是其波动图像。

而振动图像（t-y）是在研究不同时刻一个振动点的位移变化情况，说白了就是x-t图像，只不过这个质点是往复运动的，比如单摆。

【问：汽车运行功率问题如何求？】答：这两个公式是必考的，牛顿定律公式f-f=ma；以及瞬时功率的表达式p=fv；如果涉及到恒定功率运行的问题（非匀速与匀加速问题），可能会需要用到动能定理。

【问：受力分析的通用步骤有哪些？】答：1，第一步就是确定要研究的质点；2，严格按照重力、弹力、摩擦力、其他力的顺序画受力图；3，建立直角坐标系，并将上面的力进行投影（分解）；4，计算x轴、y轴上的合外力，列出具体的合力公式，结合牛顿第二运动定律进行分析。

【问：静电感应是怎幺产生的？】答：静电感应是在外电场的作用下导体中电荷在导体中重新分布的现象。

某带电物体与不带电的导体相互靠近时（不接触），由于电荷间的相互作用，使不带电导体内部的电荷重新分布，异种电荷被吸引到带电体附近，而同种电荷被排斥到远离带电体的另一端。

【问：错题本对学物理有帮助吗？】答：我个人建议要采用错题本来学物理。

错题本是漏洞的记录，是重要的学习工具，很多物理成绩好的学生，都有自己的错题本。

笔者提醒你，物理错题本一定要多看，多温习，才能把。

机械振动与机械波简谐振动一、学习目标1.了解什么是机械振动、简谐运动2.正确明白得简谐运动图象的物理含义，明白简谐运动的图象是一条正弦或余弦曲线。

二、知识点说明1.弹簧振子(简谐振子)：(1)平稳位置：小球偏离原先静止的位置；(2)弹簧振子：小球在平稳位置周围的往复运动，是一种机械运动，如此的系统叫做弹簧振子。

(3)特点：一个不考虑摩擦阻力，不考虑弹簧的质量，不考虑振子的大小和形状的理想化的物理模型。

2.弹簧振子的位移—时刻图像弹簧振子的s—t图像是一条正弦曲线，如下图。

3.简谐运动及其图像。

(1)简谐运动：若是质点的位移与时刻的关系遵从正弦函数的规律，即它的振动图像(x-t图像)是一条正弦曲线，如此的振动叫做简谐运动。

(2)应用：心电图仪、地震仪中绘制地震曲线装置等。

三、典型例题例1：简谐运动属于以下哪一种运动( )A．匀速运动 B．匀变速运动C．非匀变速运动 D．机械振动解析：以弹簧振子为例，振子是在平稳位置周围做往复运动，而且平稳位置处合力为零，加速度为零，速度最大．从平稳位置向最大位移处运动的进程中，由F＝－kx可知，振子的受力是转变的，因此加速度也是转变的。

故A、B错，C正确。

简谐运动是最简单的、最大体的机械振动，D正确。

答案：CD简谐运动的描述一、学习目标1．明白简谐运动的振幅、周期和频率的含义。

2．明白振动物体的固有周期和固有频率，并正确明白得与振幅无关。

二、知识点说明1.描述简谐振动的物理量，如下图：(1)振幅：振动物体离开平稳位置的最大距离，。

(2)全振动：振子向右通过O点时开始计时，运动到A，然后向左回到O，又继续向左达到，以后又回到O，如此一个完整的振动进程称为一次全振动。

(3)周期：做简谐运动的物体完成一次全振动所需要的时刻，符号T表示，单位是秒(s)。

(4)频率：单位时刻内完成全振动的次数，符号用f表示，且有，单位是赫兹(Hz)，。

(5)周期和频率都是表示物体振动快慢的物理量，周期越小，频率越大，振动越快。

第三课时机械波的概念及图象第一关：基础关展望高考基础知识一、机械波知识讲解1.机械波的产生(1)机械振动在介质中传播,形成机械波.(2)产生条件:①振源;②传播振动的介质.二者缺一不可.2.机械波的分类(1)横波:质点振动方向与波的传播方向垂直的波叫横波.横波有凸部(波峰)和凹部(波谷).(2)纵波:质点振动方向与波的传播方向在同一直线上的波叫纵波.纵波有密部和疏部.3.描述波的物理量(1)波长λ①定义:在波的传播方向上,两个相邻的,在振动过程中相对平衡位置的位移总是相等的质点之间的距离叫做波长.②理解:a.在横波中,两个相邻的波峰(或波谷)间的距离等于波长;在纵波中,两个相邻的密部(或疏部)间的距离等于波长.Δt时间内,向前传播的距离为Δx,则Δx=(n+Δn)λ,Δt=(n+Δn)T,其中n=0\,1\,2\,3…,0<Δn<1.(2)频率f波源的振动频率,即波的频率.因为介质中各质点做受迫振动,其振动是由波源的振动引起的,故各个质点的振动频率都等于波源振动频率,不随介质的不同而变化.当波从一种介质进入另一种介质时,波的频率不变.(3)波速v单位时间内某一波的波峰(或波谷)向前移动的距离,叫波速.波速由介质决定.同类波在同一种均匀介质中波速是一个定值,则.式中v为波的传播速率,即单位时间内振动在介质中传播的距离;T为振源的振动周期,常说成波的周期.活学活用1.在均匀介质中选取平衡位置在同一直线上的9个质点,相邻两质点的距离均为L,如图(a)所示,一列横波沿该直线向右传播,t=0时到达质点1,质点1开始向下运动,经过时间Δt 第一次出现如图(b)所示的波形,则该波（）A.周期为Δt,波长为8LB.周期为Δt,波长为8LC.周期为Δt,波速为D.周期为Δt,波速为解析：由题图(b)可以判断波长为8L;图(b)中质点9振动方向向上,而质点1开始时向下振动,说明质点9后还有半个波长没有画出,即在Δt时间内传播了1.5个波长,Δt为1.5个周期,所以其周期为Δt,由波长\,周期\,波速之间的关系式v=可计算出波速为答案：BC二、波的图象知识讲解以介质中各质点的位置坐标为横坐标,某时刻各质点相对于平衡位置的位移为纵坐标画出的图象叫做波的图象.(1)波动图象的特点①横波的图象形状与波在传播过程中介质中各质点某时刻的分布相似,波形中的波峰即为图象中的位移正向最大值,波谷即为图象中位移负向的最大值,波形中通过平衡位置的质点在图象中也恰处于平衡位置.②波形图线是正弦或余弦曲线的波称为简谐波.简谐波是最简单的波.对于简谐波而言,各个质点振动的最大位移都相同.③波的图象的重复性:相隔时间为周期整数倍的两个时刻的波形相同.④波的传播方向的双向性:不指定波的传播方向时,图象中波可能向x轴正向或x轴负向传播.(2)简谐波图象的应用①从图象上直接读出波长和振幅.②可确定任一质点在该时刻的位移.③可确定任一质点在该时刻的加速度的方向.④若知道波速v的方向,可知各质点的运动方向,如图中,设波速向右,则1\,4质点沿-y 方向运动;2\,3质点沿+y方向运动.⑤若知道该时刻某质点的运动方向,可判断波的传播方向.如上图中,设质点4向上运动,则该波向左传播.⑥若已知波速v的大小,可求频率f或周期T:.⑦若已知f或T，可求v的大小：v=λf=.⑧若已知波速v的大小和方向，可画出在Δt前后的波形图，沿（或逆着）传播方向平移.活学活用2.如图所示，一列简谐横波沿x轴正方向传播，从波传到x=5 m的M点时开始计时，已知P点相继出现两个波峰的时间间隔为0.4 s,下面的说法中正确的是（）A.这列波的波长是4 mB.这列波的传播速度是10 m/sC.质点Q（x=9 m)经过0.5 s才第一次到达波峰D.M点以后各质点开始振动时的方向都是向下的解析：从题图上可以看出波长为4 m,A正确.实际上\!相继出现两个波峰\"应理解为,出现第一个波峰与出现第二个波峰之间的时间间隔.因为在一个周期内质点完成一次全振动,而一次会振动应表现为\!相继出现两个波峰\",即T=0.4 s,则v=,代入数据可得波速为10 m/s,B正确.质点Q(x=9 m)经过0.4 s开始振动,而波是沿x轴正方向传播,即介质中的每一个质点都被它左侧的质点所带动,从波向前传播的波形图(如题图)可以看出0.4 s波传到Q 时,其左侧质点在它下方,所以Q点在0.5 s时处于波谷,再经过0.2 s即总共经过0.7 s才第一次到达波峰,C错误.M以后的每个质点都是重复M的振动情况,D正确.综上所述,答案为A\,B\,D.答案：ABD三、振动图象与波的图象的比较知识讲解活学活用3.一列简谐横波沿x轴负方向传播,下图中图甲是t=1 s时的波形图,图乙是波中某振动质点的位移随时间变化的振动图象(两图用同一时刻做起点),则图乙可能是图甲中哪个质点的振动图象()A.x=0处的质点B.x=1 m处的质点C.x=2 m处的质点D.x=3 m处的质点解析:由振动图象可知,t=1 s时,质点从平衡位置向y轴的负方向运动,因波的图象是表示t=1 s时的波的图象,正在平衡位置的点有x=0处\,x=2 m等处的质点,由于波沿x轴负方向传播,平移波形曲线,可知t=1 s后的时刻x=0处和x=4 m处的质点向y轴负方向运动,x=2 m处质点向y轴正方向运动.所以选A.答案:A第二关：技法关解读高考解题技法一、波的传播方向与质点振动方向的判断方法技法讲解已知质点振动速度方向可判断波的传播方向;相反地,已知波的传播方向和某时刻波的图象可判断介质质点的振动方向.方法一:上下坡法沿坡的传播速度的正方向看,\!上坡\"的点向下振动,\!下坡\"的点向上振动,简称\!上坡下,下坡上\".(见图1甲所示)方法二:同侧法在波的图象上的某一点,沿纵轴方向画出一个箭头表示质点振动方向,并设想在同一点沿x轴方向画个箭头表示波的传播方向,那么这两个箭头总是在曲线的同侧.(见图1乙所示)方法三:带动法(特殊点法)′,若P′在P上方,P′带动P向上运动,则P向上运动;若P′在下方,P′带动P向下运动,则P向下运动.方法四:微平移法将波形沿波的传播方向做微小移动(如图2乙中虚线),由于质点仅在y方向上振动,所以A′\,B′\,C′\,D′即为质点运动后的位置,故该时刻A\,B沿y轴正方向运动,C\,D沿y轴负方向运动.典例剖析例1简谐横波在某时刻的波形图象如图所示,由此图可知（）A.若质点a向下运动,则波是从左向右传播的B.若质点b向上运动,则波是从左向右传播的C.若波从右向左传播,则质点c向下运动D.若波从右向左传播,则质点d向上运用解析：机械波是机械振动在介质中的传播,解答此题可采用\!特殊点法\"和\!波形移动法\".用“特殊点法”来分析:假设此波从左向右传播,顺着传播方向看去,可知a\,b两质点向上,c\,d两质点向下振动;假设此波从右向左传播,同理可知a\,b两质点向下振动,c\,d两质点向上振动,所以B\,D正确.用\!波形移动法\"来分析:设这列波是从左向右传播的,则在相邻的一小段时间内,这列波的形状向右平移一小段距离,如图虚线所示.因此所有的质点从原来在实线的位置沿y轴方向运动到虚线的位置,即质点a向上运动,质点b也向上运动,由此可知选项A\,B中B是正确的.类似地可以判定选项D是正确的.答案：BD二、已知波速v和波形,画出再经Δt时间波形图的方法技法讲解(1)平移法:先算出经Δt时间波传播的距离Δx=v\5Δt,再把波形沿波的传播方向平移Δx即可.因为波动图象的重复性,若已知波长λ,则波形平移n个λΔx=nλ+x时,可采取去整nλ留零x的方法,只需平移x即可.(2)特殊点法:在波形上找两特殊点,如过平衡位置的点和与它相邻的峰(谷)点,先确定这两点的振动方向,再看Δt=nT+t.由于经nT波形不变,所以也采取去整nT留零t的方法,分别作出两特殊点经t后的位置,然后按正弦规律画出新波形图.如果是由t时刻的波形来确定(t-Δt)时刻的波形,用平移法时应向速度的反方向平移,用特殊点法时应按确定的振动方向向反方向振动.典例剖析例2如图所示为一列沿x轴向右传播的简谐横波在某时刻的波动图象.已知此波的传播速度大小v=2 m/s,试画出该时刻5 s前和5 s后的波动图象.解析：方法一:(特殊点振动法)因为v=2 m/s,从图得λ=8 m,所以T= =4 s.又因为此波向右传播,故平衡位置坐标2 m\,6 m的两个特殊质点的初始振动方向分别为沿y轴的正向与沿y 轴的负向.经过5 s(1.25T),这两个质点分别位于正向最大位移与负向最大位移,由此便得出5 s后的波形如图实线所示.同理可得,5 s前的波动图象如图中虚线所示.方法二:(波形平移法)因为波速v=2 m/s,所以由Δx=vΔt,可得Δx=10 m,注意到去整后为,故将整个波形向右平移,即为5 s前的波动图象.第三关：训练关笑对高考随堂训练1.关于波长，下列说法正确的是（）A.沿着波的传播方向，两个任意时刻，对平衡位置位移都相等的质点间的距离叫波长B.在一个周期内，振动在介质中传播的距离等于一个波长C.在横波的传播过程中，沿着波的传播方向两个相邻的波峰间的距离等于一个波长D.波长大小与介质中的波速和波频率有关解析：沿着波的传播方向，任意时刻，对平衡位置位移都相等的两个相邻的质点间的距离叫波长，A错.由v=λf知λ=v/f=v\5T,B正确.在横波的波形曲线中一个完整的正弦（余弦）曲线在x轴截取的距离是一个波长，C正确.由v=λf知λ=，D正确.答案：BCD２一列波在介质中向某一方向传播，如图为此波在某一时刻的波形图，并且此时振动还只发生在Ｍ、Ｎ之间，已知此波的周期为Ｔ，Ｑ质点速度方向在波形图中是向下的，下面说法中正确的是()A.波源是M，由波源起振开始计时，P点已经振动时间TB.波源是N，由波源起振开始计时，P点已经振动时间TC.波源是N，由波源起振开始计时，P点已经振动时间D.波源是M，由波源起振开始计时，P点已经振动时间解析：因为此时Q质点向下振动，且此时Q质点右方邻近质点在Q点下方，说明波向左传播，所以N是波源，振动从N点传播到M点，经过一个周期；又P、N间水平距离为3λ/4，故P质点已振动了.答案：C3.4 m/s，从此时起，图中所标的P质点比Q质点先回到自己的平衡位置.那么下列说法中正确的是（）Ａ这列波一定沿ｘ轴正向传播Ｂ这列波的周期是０．５ｓＣ从此时起０．２５ｓ末Ｐ质点的速度和加速度都沿ｙ轴正向D.从此时起0.25 s末Q质点的速度和加速度都沿y轴负向解析：由于P比Q先回到平衡位置，故此时P向y轴负方向运动，Q向y轴正方向运动，波应向x轴负方向传播，故A错误；由T=λ/v，可得T=0.5 s，所以B项正确；从此时刻经0.25 s（即半个周期后），P质点一定会运动至现在的对称位置，并与现在振动情况恰好相反，故C项正确；同理可知此时Q点的加速度应沿y轴正向，所以D项错误.答案：BC4.一列简谐横波，在t=0时波形如图所示，P、Q两点的坐标分别为(-1,0),(-7,0)，波的传播方向由右向左，已知t=0.7 s时，P点第二次出现波峰，则（）①ｔ＝０．９ｓ时，Ｑ点第一次出现波峰②ｔ＝１．２ｓ时，Ｑ点第一次出现波峰③振源的起振方向一定向上④质点Ｑ位于波峰时，质点Ｐ位于波谷Ａ①③④Ｂ②③Ｃ②④Ｄ②解析：由于t=0.7 s时，P点出现第二次波峰，所以v传= m/s=10 m/s由图可知λ=4 m，则T= s=0.4 s∴t=0.9 s时第一个波峰传播距离x=vt=10×0.9 m=9 m，故波峰由2 m传播到-7 m的Q 点，因而①选项正确，②选项错误.由于波从右向左传播，故各质点的起振方向都和该时刻1质点振动方向相同，向上起振，因而③选项正确.又因SPQ=［-1-(-7)］=6 m=×3=×3,所以P、Q质点为反相质点，所以P、Q两质点，任一时刻对平衡位置位移总是大小相等方向相反，故④项正确.答案：A5.一列在竖直方向振动的简谐横波,波长为λ,沿正x方向传播.某一时刻,在振动位移向上且大小等于振幅一半的各点中,任取相邻的两点P1\,P2,已知P1的x坐标小于P2的x坐标.则（）A.若,则P1向下运动,P2向上运动B.若,则P1向上运动,P2向下运动C.若,则P1向上运动,P2向下运动D.若,则P1向下运动,P2向上运动解析：本题解题关键是依据题意正确作出图示，然后借助图示分析求解，按图示可判断选项A、C正确.答案：ＡＣ1.如图所示为两个波源S1和S2在水面产生的两列波叠加后的干涉图样,由图可推知下列说法正确的是（）A.两波源振动频率一定相同B.两波源振动频率可能不相同C.两列水波的波长相等D.两列水波的波长可能不相等解析：两列波产生干涉图样的条件是波的频率必须相同,故A项正确;在同种介质中,各种水波的传播速度相同,根据波长\,波速和频率的关系可知,两列水波的波长一定相同,C项正确.答案：AC2.一列简谐横波沿x轴传播，周期为T.t=0时刻的波形如图所示.此时平衡位置位于x=3 m处的质点正在向上运动，若a、b两质点平衡位置的坐标分别为x a=2.5 m,x b=5.5 m，则()A.当a质点处在波峰时，b质点恰在波谷B.t=T/4时，a质点正在向y轴负方向运动C.t=3T/4时，b质点正在向y轴负方向运动D.在某一时刻，a、b两质点的位移和速度可能相同解析:a、b两质点平衡位置之间的距离为Δx=x b-x a=3 m=λ，所以，当a质点处在波峰时，b质点恰在平衡位置，A错；由图象可知波沿x轴负方向传播，将波沿x轴负方向分别平移波长和波长，可知B错、C正确；只有平衡位置间的距离为波长整数倍的两质点位移和速度才分别相同，故D错.答案:C3.一列简谐横波沿x轴正方向传播，振幅为A.t=0时，平衡位置在x=0处的质元位于y=0处，且向y轴负方向运动；此时，平衡位置在x=0.15 m()A.0.60 mB.0.20 mC.0.12 mD.0.086 m解析:由题意知，其波形如下图.所以,，（n=0,1,2……），当n=0时，λ=0.6 m，A对；当n=1，λ=0.12 m,C对，故选A、C.答案:AC4.一列简谐横波沿直线由a向b传播，相距10.5 m的a、b两处的质点振动图象如图中a、b所示，则()A.该波的振幅可能是20 cmB.该波的波长可能是8.4 mC.该波的波速可能是10.5 m/sD.该波由a传播到b可能历时7 s解析:由振动图象可知T=4 s，振幅A=10 cm，且a、b距离相差（n+0.75）λ,a、b的振动时间相差（n+0.75）T,又10.5=（n+0.75）λ，则λ=10.5/(n+0.75),v=λ/T=10.5/(4n+3),因而D对.（n取0，1，2，3……）答案:D5.一列简谐横波沿直线传播，该直线上的a、b两点相距4.42 m()A.此时波的频率一定是10 HzB.此列波的波长一定是0.1 mC.此列波的传播速度可能是34 m/sD.a点一定比b点距波源近解析:由振动曲线知T=0.1 s，故f=→b，则Δt1=0.1k+0.→a，则Δt2=0.1k+0.1·Δt1=s ab 和v2·Δt2=s ab，取k=0,1,2……可知C正确，B、D错.答案:AC6.某地区地震波中的横波和纵波传播速率分别约为4 km/s和9 km/s.一种简易地震仪由竖直弹簧振子P和水平弹簧振子H组成（下图），在一次地震中，震源在地震仪下方，观察到两振子相差5 s开始振动，则()A.P先开始振动，震源距地震仪约36 kmB.P先开始振动，震源距地震仪约25 kmC.H先开始振动，震源距地震仪约36 kmD.H先开始振动，震源距地震仪约25 km解析:由两种波的传播速率可知，纵波先传到地震仪，设所需时间为t，则横波传到地震仪的时间为t+5.由位移关系可得4(t+5)=9t,t=4 s，距离l=vt=36 km，故A正确.答案:A7.某质点在y方向做简谐运动，平衡位置在坐标原点O处，其振幅为0.05 m，振动周期为0.4 s，振动在介质中沿x轴正方向传播，传播速度为1 m/s.当它由平衡位置O开始向上振动，经过0.2 s后立即停止振动，由此振动在介质中形成一个脉冲波.那么，在停止振动后经过0.2 s的波形可能是图中的()解析:在O处，质点开始向上振动，经0.2 s时，O处质点向下振动，且波向右传播半个波长,x=0.2 m的质点将要振动.此时停止振动，波形不变，在0.2 s内又向右传播半个波长，故B正确.答案:B8.如图所示，两列简谐横波分别沿x轴正方向和负方向传播，两波源分子位于x=-2、10-1m 和x=12×10-1m处，两列波的波速均为v=0.4 m/s，两波源的振幅均为A=2 cm.图示为t=0时刻两列波的图象（传播方向如图），此刻处于平衡位置x=0.2 m和0.8 m的P、Q两质点刚开始振动.质点M的平衡位置处于x=0.5 m()A.质点P、Q都首先沿y轴正方向运动B.t=0.75 s时刻，质点P、Q都运动到M点C.t=1 s时刻，质点M的位移为+4 cmD.t=1 s时刻，质点M的位移为-4 cm解析:根据波动与振动方向间的关系可知，此时P、Q两质点均向y轴负方向运动，选项A错误.再经过t=0.75 s，两列波都传播Δx=vt=0.3 m，恰好都传播到M点，但P、Q两质点并未随波迁移，选项B错误.t=1 s时，两列波都传播Δx=vt=0.4 m，两列波的波谷同时传播到M点，根据波的叠加原理，质点M的位移为-4 cm，选项C错误，选项D正确.答案:D9..质点 N的振幅是________m,振动周期为________s，图乙表示质点_______（从质点K、L、M、 N中选填）的振动图象.该波的波速为 ______m/s.解析:由图甲可知，振幅为0.8 mλ=vT可得，答案:0.8 4 L 0.510.如图所示，一列沿x轴正方向传播的简谐横波，波速大小为0.6 m/s，P点的横坐标为96 cm.从图中状态开始计时，问：（1）经过多长时间，P质点开始振动？振动时方向如何？（2）经过多长时间，P质点第一次到达波峰？解析:（1）开始计时时，这列波的最前端的质点坐标是24 cm，据波的传播方向可知这一质点沿y轴负方向运动，因此在波前进方向的每一个质点，开始振动的方向都是沿y轴负方向，故P点开始振动时的方向是沿y轴负方向，故P质点开始振动的时间是（2）质点P第一次到达波峰，即初始时刻这列波的波峰传到P点，因此所用的时间是t′=s=1.5 s.答案:(1)1.2 sy轴负方向（2）1.5 s11.有两列简谐横波a、b在同一媒质中沿x轴正方向传播，波速均为v=2.5 m/s.在t=0时，两列波的波峰正好在x=2.5 m处重合，如图所示：（1）求两列波的周期T a和T b.(2)求t=0时，两列波的波峰重合处的所有位置.解析:(1)从图中可以看出两列波的波长分别为λa=2.5 m,λb=4.0 m，因此它们的周期分别为=1.6 s.(2)两列波波长的最小公倍数为s=20 mt=0时，两列波的波峰重合处的所有位置为±20k)m,k=0,1,2,3,……答案:（1）1 s1±20k)m,k=0,1,2,3,…12.一列横波在x轴上传播,t1=0和t2=0.005 s时的波形，如图所示的实线和虚线.（1）设周期大于（t2-t1），求波速.（2）设周期小于（t2-t1），并且波速为6000 m/s.求波的传播方向.解析:当波传播时间小于周期时，波沿传播方向前进的距离小于一个波长，当波传播的时间大于周期时，波沿传播方向前进的距离大于波长.这时从波形的变化上看出的传播距离加上n 个波长才是波实际传播的距离.（1）因Δt=(t2-t1)＜T，所以波传播的距离可以直接由图读出.若波沿+x方向传播，则在0.005 s内传播了2 m，故波速为v= s=400 m/s,若波沿-x方向传播，则在0.005 s内传播了6 m，故波速为v= =1200 m/s.（2）因（t2-t1）＞T，所以波传播的距离大于一个波长，在0.005 s内传播的距离为Δx=vt=6000×0.005 m=30 m,，即Δx=3λ+λ.因此，可得波的传播方向沿x轴的负方向.答案:（1）若波沿x轴正向，v=400 m/s若波沿x轴负向，v=1200 m/s(2)沿x轴负向。

机械振动 考点一 简谐运动的描述与规律1. 机械振动：物体在平衡位置附近所做的往复运动，简称振动。

回复力是指振动物体所受的总是指向平衡位置的合外力。

回复力是产生振动的条件，它使物体总是在平衡位置附近振动。

它属于效果力，其效果是使物体再次回到平衡位置。

回复力可以是某一个力，也可以是几个力的合力或某个力的分力。

平衡位置是指物体所受回复力为零的位置！2.简谐运动: 物体在跟位移大小成正比并且总是指向平衡位置的回复力作用下的振动。

简谐运动属于最简单、最基本的振动形式，其振动过程关于平衡位置对称，是一种周期性的往复运动。

例如弹簧振子、单摆。

注: (1)描述简谐运动的物理量①位移x ：由平衡位置指向振动质点所在位置的有向线段，是矢量．②振幅A ：振动物体离开平衡位置的最大距离，是标量，它表示振动的强弱．③周期T 和频率f ：物体完成一次全振动所需的时间叫做周期，而频率则等于单位时间 内完成全振动的次数．它们是表示振动快慢的物理量，二者互为倒数关系：T ＝1/f. (2)简谐运动的表达式①动力学表达式：F ＝－kx ，其中“－”表示回复力与位移的方向相反．②运动学表达式：x ＝A sin (ωt ＋φ)，其中A 代表振幅，ω＝2πf 表示简谐运动的快慢， (ωt ＋φ)代表简谐运动的相位，φ叫做初相．(可借助于做匀速圆周运动质点在水平方向的投影理解)(3)简谐运动的运动规律①变化规律：位移增大时⎩⎪⎨⎪⎧回复力、加速度增大⎭⎬⎫速度、动能减小势能增大机械能守恒振幅、周期、频率保持不变注意：这里所说的周期、频率为固有周期与固有频率，由振动系统本身构造决定。

振幅是反映振动强弱的物理量，也是反映振动系统所具备能量多少的物理量。

②对称规律：I 、做简谐运动的物体，在关于平衡位置对称的两点，回复力、位移、加速度具有等大反向的关系，另外速度的大小、动能具有对称性，速度的方向可能相同或相反.II 、振动物体来回通过相同的两点间的时间相等，如t BC ＝t CB ；振动物体经过关于平衡位置对称的等长的两线段的时间相等，如t BC ＝t B ′C ′，③运动的周期性特征：相隔T 或nT 的两个时刻振动物体处于同一位置且振动状态相同.注意：做简谐运动的物体在一个周期内的路程大小一定为4A ，半个周期内路程大小一定为2A ，四分之一个周期内路程大小不一定为A 。

精品基础教育教学资料，仅供参考，需要可下载使用！高考物理知识点之机械振动与机械波考试要点基本概念一、简谐运动的基本概念1．定义物体在跟偏离平衡位置的位移大小成正比，并且总指向平衡位置的回复力的作用下的振动，叫简谐运动。

表达式为：F= -kx（1）简谐运动的位移必须是指偏离平衡位置的位移。

也就是说，在研究简谐运动时所说的位移的起点都必须在平衡位置处。

（2）回复力是一种效果力。

是振动物体在沿振动方向上所受的合力。

（3）“平衡位置”不等于“平衡状态”。

平衡位置是指回复力为零的位置，物体在该位置所受的合外力不一定为零。

（如单摆摆到最低点时，沿振动方向的合力为零，但在指向悬点方向上的合力却不等于零，所以并不处于平衡状态）（4）F=-kx是判断一个振动是不是简谐运动的充分必要条件。

凡是简谐运动沿振动方向的合力必须满足该条件；反之，只要沿振动方向的合力满足该条件，那么该振动一定是简谐运动。

2．几个重要的物理量间的关系要熟练掌握做简谐运动的物体在某一时刻（或某一位置）的位移x、回复力F、加速度a、速度v这四个矢量的相互关系。

（1）由定义知：F∝x，方向相反。

（2）由牛顿第二定律知：F∝a，方向相同。

（3）由以上两条可知：a∝x，方向相反。

（4）v 和x 、F 、a 之间的关系最复杂：当v 、a 同向（即 v 、 F 同向，也就是v 、x 反向）时v 一定增大；当v 、a 反向（即 v 、 F 反向，也就是v 、x 同向）时，v 一定减小。

3．从总体上描述简谐运动的物理量振动的最大特点是往复性或者说是周期性。

因此振动物体在空间的运动有一定的范围，用振幅A 来描述；在时间上则用周期T 来描述完成一次全振动所须的时间。

（1）振幅A 是描述振动强弱的物理量。

（一定要将振幅跟位移相区别，在简谐运动的振动过程中，振幅是不变的而位移是时刻在改变的）（2）周期T 是描述振动快慢的物理量。

（频率f =1/T 也是描述振动快慢的物理量）周期由振动系统本身的因素决定，叫固有周期。

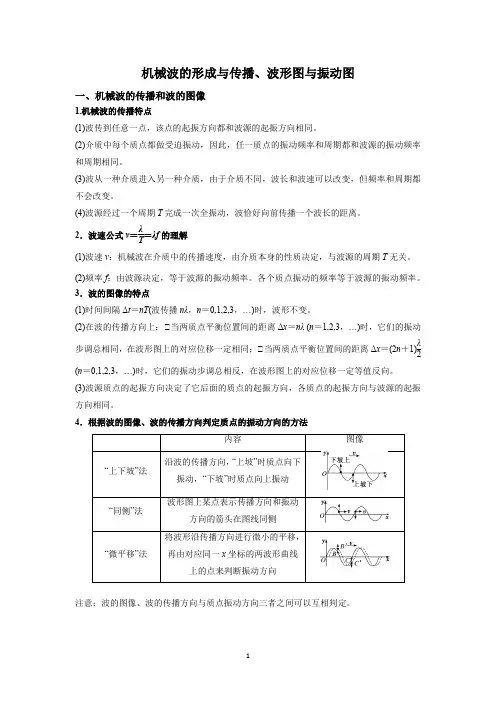

机械波的形成与传播、波形图与振动图一、机械波的传播和波的图像1.机械波的传播特点(1)波传到任意一点，该点的起振方向都和波源的起振方向相同。

(2)介质中每个质点都做受迫振动，因此，任一质点的振动频率和周期都和波源的振动频率和周期相同。

(3)波从一种介质进入另一种介质，由于介质不同，波长和波速可以改变，但频率和周期都不会改变。

(4)波源经过一个周期T完成一次全振动，波恰好向前传播一个波长的距离。

2．波速公式v＝λT＝λf的理解(1)波速v：机械波在介质中的传播速度，由介质本身的性质决定，与波源的周期T无关。

(2)频率f：由波源决定，等于波源的振动频率。

各个质点振动的频率等于波源的振动频率。

3．波的图像的特点(1)时间间隔Δt＝nT(波传播nλ，n＝0,1,2,3，…)时，波形不变。

(2)在波的传播方向上：①当两质点平衡位置间的距离Δx＝nλ (n＝1,2,3，…)时，它们的振动步调总相同，在波形图上的对应位移一定相同；①当两质点平衡位置间的距离Δx＝(2n＋1)λ2 (n＝0,1,2,3，…)时，它们的振动步调总相反，在波形图上的对应位移一定等值反向。

(3)波源质点的起振方向决定了它后面的质点的起振方向，各质点的起振方向与波源的起振方向相同。

4．根据波的图像、波的传播方向判定质点的振动方向的方法将波形沿传播方向进行微小的平移，注意：波的图像、波的传播方向与质点振动方向三者之间可以互相判定。

二、波的图像与振动图像1．振动图像与波的图像的比较表示某质点各个时刻的位移表示某时刻各质点的位移2．两种图像问题的易错点(1)不理解振动图像与波的图像的区别。

(2)误将振动图像看作波的图像或将波的图像看作振动图像。

(3)不知道波传播过程中任意质点的起振方向就是波源的起振方向。

(4)不会区分波的传播位移和质点的振动位移。

(5)误认为质点随波迁移。

3．求解波的图像与振动图像综合问题的三关键：“一分、一看、二找”三、针对练习1、(多选)如图所示，A 、B 两点为某简谐横波上的质点，已知波的传播方向由A 到B ，t ＝0时刻该波刚好传到A 点，且A 点的振动方向竖直向上，经时间t 0质点B 刚好起振．已知波的传播周期为T 、传播速度为v ，则下列说法正确的是( ) A ．振源位于A 的左侧，且起振方向竖直向上 B ．质点B 振动后，其振动周期一定为T C ．质点B 每次经过平衡位置的速度一定为v D ．质点B 的起振方向与A 、B 两点之间的距离有关2、（多选）在某一均匀介质中由波源O 发出的简谐横波在x 轴上传播，某时刻的波形如图，其波速为5 m/s ，则下列说法正确的是( ) A ．此时P (－2 m ，0)、Q (2 m ，0)两点运动方向相同 B ．再经过0.5 s 质点N 刚好在(－5 m ，20 cm)位置 C ．能与该波发生干涉的横波的频率一定为3 Hz D ．波的频率与波源的振动频率无关3、（多选）如图甲，水袖舞是中国京剧的特技之一，2023年春晚创意节目《满庭芳·国色》中的水袖舞给观众带来了一场绝美的视觉盛宴。
