凸透镜成像规律作图

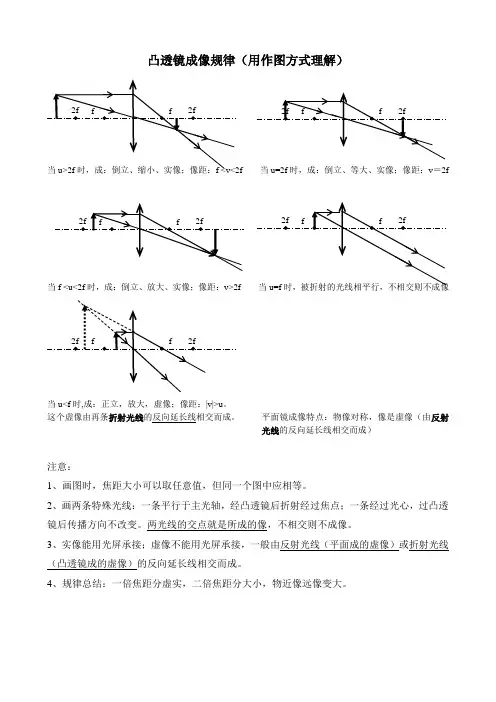

凸透镜成像规律（用作图方式理解）
当u=2f 时，成：倒立、等大、实像；像距：v ＝2f
当f <u<2f 时，成：倒立、放大、实像；像距：
v>2f
当u<f 时,成：正立，放大，虚像；像距：|v|>u 。

这个虚像由再条折射光线的反向延长线相交而成。

平面镜成像特点：物像对称，像是虚像（由反射
光线的反向延长线相交而成）
注意：
1、画图时，焦距大小可以取任意值，但同一个图中应相等。

2、画两条特殊光线：一条平行于主光轴，经凸透镜后折射经过焦点；一条经过光心，过凸透镜后传播方向不改变。

两光线的交点就是所成的像，不相交则不成像。

3、实像能用光屏承接；虚像不能用光屏承接，一般由反射光线（平面成的虚像）或折射光线（凸透镜成的虚像）的反向延长线相交而成。

4、规律总结：一倍焦距分虚实，二倍焦距分大小，物近像远像变大。

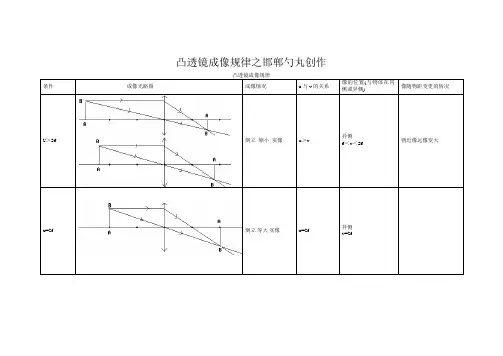

凸透镜成像规律之邯郸勺丸创作
凸透镜成像规律
条件成像光路图成像情况u与v的关系像的位置(与物体在同
侧或异侧)
像随物距变更的情况
U＞2f倒立缩小实像u＞v 异侧
f＜v＜2f
物近像远像变大
u=2f 倒立等大实像u=2f 异侧v=2f
凸透镜成像规律
条件成像光路图成像情况u与v的关系像的位置(与物体在同
侧或异侧)
像随物距变更的情况
f＜u＜2f倒立放大实像u＜v 异侧
V＞2f
物近像远像变大
u=f 不克不及成像
凸透镜成像规律
条件成像光路图成像情况u与v的关系像的位置(与物体在同
侧或异侧)
像随物距变更的情况
U＜f正立放大实像u＜V 同侧
物近像近像变小
一倍焦距分虚实，二倍焦距分大小。

当u大于f时，物近像远像变大；当u小于f时，物近像近像变小。

凸透镜和凹面镜的三条特殊的光。

凸透镜成像规律（用作图方式理解）
当u=2f 时，成：倒立、等大、实像；像距：v ＝2f
当f <u<2f 时，成：倒立、放大、实像；像距：v>2f
当u<f 时,成：正立，放大，虚像；像距：|v|>u 。

这个虚像由再条折射光线的反向延长线相交而成。

平面镜成像特点：物像对称，像是虚像（由反射
光线的反向延长线相交而成）
注意：
1、画图时，焦距大小可以取任意值，但同一个图中应相等。

2、画两条特殊光线：一条平行于主光轴，经凸透镜后折射经过焦点；一条经过光心，过凸透镜后传播方向不改变。

两光线的交点就是所成的像，不相交则不成像。

3、实像能用光屏承接；虚像不能用光屏承接，一般由反射光线（平面成的虚像）或折射光线（凸透镜成的虚像）的反向延长线相交而成。

4、规律总结：一倍焦距分虚实，二倍焦距分大小，物近像远像变大。

用作图方式理解凸透镜成像一、作图法的依据由透镜的性质可知：（1）经光心的光线不改变其传播方向。

（2）平行于主光轴的光线经凸透镜折射后会聚于焦点上。

（3）凸透镜可以成实像。

这就为作图法选择光线提供了依据。

二、在发光物体上任取一点A，则A处发出的光线一定有平行于主光轴和通过光心的，就取这两束光线作图2：（1）经过光心的光线不改变方向，如光线I。

（2）平行于主光轴的光线经凸透镜折射后会聚于焦点，如光线II。

（3）两光线相交于A”即为A的实像。

（4）同理AB上任何一点均可成像，由A”向主轴作垂线，则A”B”即为AB的实像。

作图就按上述步骤进行。

2F F O F 2F 2F F O F 2F 当u>2f时，成：、、；像距：f <v<2f2F F O F 2F当u=2f时，成：、、；像距：v＝2f2F F O F 2F 2F F O F 2F 当f <u<2f时，成：、、；像距：v>2f2F F O F 2F当u=f时，被折射的光线相平行，不相交则不成像2F F O F 2F 2F F O F 2F当u<f时, 成：、、；像距：|v|>u。

这个虚像由再条折射光线的反向延长线相交而成。

【凸透镜成像的规律】物距（u）像距（V）像的性质应用U>2fU=2f2f>U>fU=fU<f1、成实像时，像与物侧，左右、上下相。

2、变化规律（1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点F点：是像和像的分界点2F点：是像和像的分界点例1.物体立于一个的凸透镜前，在从距透镜40cm处逐渐移近20cm的过程中，像的大小变化是：（）A. 逐渐变大，但始终不比物体大B. 逐渐变大，最后比物体大C. 逐渐变小D. 像不论如何变化，始终比物体大例2.如图8在A处看物体的虚像较B处看到的虚像：（）A. 大且距镜远B. 大且距镜近C. 小且距镜近D. 小且距镜远例3. 某人用同一相机为一顾客照像，由2寸改拍5寸的，他应该怎样调节相机：（）A. 将相机距顾客近些B. 将相机距顾客远些C. 将相机距顾客远些，并减小暗箱长度D. 将相机距人近些，并拉长暗箱长度例4. 烛焰经凸透镜恰在光屏上得到一个缩小、倒立的实像，若保持透镜位置不变，将烛焰与光屏对调位置如图10，则（）A. 光屏上仍呈现一个缩小的像B. 光屏上得到一个放大的像，可能不太清晰C. 光屏上不能呈现像，但通过透镜眼可以看到D. 光屏上没有像，需调节光屏位置才可呈现出来分析：由题可知，而v在f与2f之间，可作出像位在AB线上，对调后AB线上为烛，由作图可以观察到像位大体靠近光屏所在位置，放大倒立，所以选择。
