数码管的内部结构及工作原理数码管是一种常见的电子显示器件,广泛应用于各种数字和字符显示。
其内部结构和工作原理是电子工程领域的重要知识。
下面将依次介绍数码管的内部结构、发光原理、七段显示、公共电极和段电极、亮度控制、动态扫描以及常用故障及检修等方面的内容。
1. 数码管结构数码管主要由显示管、驱动电路和外壳三部分构成。
显示管是数码管的核心部件,它由多个发光二极管(LED)按一定排列顺序组成。
这些LED通常为红色、绿色或蓝色,根据需要可以同时点亮或熄灭。
驱动电路是数码管的控制系统,它主要由集成电路和连接线路组成,用于产生控制信号来驱动显示管的LED。
外壳则是数码管的保护和支撑部分,同时起到防止电磁干扰的作用。
2. 发光原理数码管的发光原理是基于LED的特性。
当加正向电压时,即P-N结加上正向电压时,即P 端接正极,N端接负极,电子扩散有自由电子多数载流子少数载流子注入并越过势垒,两者在N区内由于电子而均衡,使得N区近P区的能隙变窄,电子能增加,当加反向电压时,即P-N结加上反向电压时,即P端接负极,N端接正极,空穴为多数载流子,不能注入到P区参与导电。
使得N区的电子浓度差越大,则电压越高,反向电流越小。
3. 七段显示数码管通常采用七段显示方式来显示数字和字符。
这七个LED段分别表示0、1、2、3、4、5、6、7、8、9等数字以及一些常见字符,如A、B、C、D、E、F、G等。
通过控制每个LED 段的亮灭状态,可以组合出不同的数字和字符。
4. 公共电极和段电极数码管中的每个LED都有一个公共电极和一个段电极。
公共电极是所有LED的共用电极,通常与电源正极相连。
段电极则是每个LED的独立控制电极,通过驱动电路产生的控制信号来控制每个LED的亮灭状态。
5. 亮度控制数码管的亮度可以通过调节电流或电压来实现。
一般来说,电流越大,LED亮度越高;电流越小,LED亮度越低。
另外,可以通过PWM(脉冲宽度调制)方式来调节亮度。
七段数码管的工作原理数码管是一种常见的电子显示装置,由七个发光二极管组成。
每个发光二极管代表一个数字,通过控制其发光状态来显示相应的数字。
数码管的工作原理如下:1. 极性:数码管的两个引脚分别为正极和负极。
正极连接到电源的正电压,一般为3.3V或5V。
负极则连接到晶体管驱动器或控制板的相应引脚。
2. 控制晶体管:数码管内部的发光二极管需要通过晶体管进行驱动才能发光。
晶体管根据输入的信号控制其导通或截断,从而控制对应的发光二极管是否发光。
3. 共阴极和共阳极:数码管可以分为共阴极和共阳极两种类型。
共阴极的数码管,负极对应的是所有LED共连接的一根引脚,而正极则是控制每个发光二极管的引脚。
共阳极的数码管则相反。
4. 逻辑高和低:数码管的驱动通常使用逻辑信号控制。
逻辑高(通常为3.3V或5V)表示该发光二极管导通,发光;逻辑低(通常为0V)表示该发光二极管截断,不发光。
5. 输入信号:控制数码管显示的输入信号可以是来自于微控制器、时钟发生器或计数器等。
通过改变输入信号的状态和频率,可以实现不同的数字显示。
6. 多位数码管:如果需要显示多位数字,则可以通过多个数码管的分段共用实现。
每个数码管依次显示一个数字的对应段,通过快速切换显示,使得人眼看到的是多位数字。
7. 刷新率:数码管的刷新率指的是完成一个完整显示周期所需要的时间。
刷新率较高可以减轻人眼的闪烁感,提高显示的稳定性。
综上所述,七段数码管通过控制每个发光二极管的导通与截断来显示相应的数字。
通过逻辑信号、输入信号和刷新率的控制,可以实现不同数字的动态显示。
led数码显示原理
LED数码显示原理是利用发光二极管(LED)的发光特性来
实现数码显示。
LED是一种半导体器件,当电流通过LED时,电子与空穴在半导体材料中复合,释放出能量,产生可见光。
LED数码管一般由多个LED组成,每个LED代表一个数字或字符。
每个LED都有两个导线,称为阳极和阴极。
当给阳极
端加正向电压,将阴极端接地时,LED就会导通,电流开始
流过LED,使其发出光。
此时,LED显示的数字或字符将会
亮起来。
为了控制不同的LED亮灭,LED数码管通常采用多路复用的
方式。
多路复用就是通过控制不同LED的阳极和阴极电流,
来控制每个LED的亮灭。
常见的多路复用方式有静态多路复
用和动态多路复用。
静态多路复用是通过给每个LED的阳极和阴极分别接上控制
电路,通过控制器向每个LED发送不同的电平信号,来控制LED的亮灭。
每个LED都需要一个控制电路,因此需要的引
脚数量较多。
动态多路复用是通过在阳极和阴极之间串接一个数码管驱动芯片来控制LED的亮灭。
数码管驱动芯片接收控制信号,并将
信号传递给不同的LED。
通过改变控制信号的频率和时序,
可以实现不同LED的亮灭。
动态多路复用能够减少所需的引
脚数量,适用于大规模的数码管显示。
总之,LED数码显示利用LED的发光特性,通过控制LED的电流,来实现数字或字符的显示。
通过多路复用的方式,可以控制多个LED的亮灭,实现更丰富的显示效果。
LED数码管工作原理及控制LED数码管是一种常见的数字显示设备。
工作原理是通过将几个小型LED(发光二极管)按特定排列方式组合在一起,形成可以显示数字和一些字母的数码管。
LED数码管通常由7个LED和一个小数点LED组成,每个LED被连接到数字的不同段上,包括A、B、C、D、E、F、G段以及小数点(DP)段。
每个LED段都有一个控制开关,当特定开关关闭时,相应的LED段就会点亮。
例如,当A段的开关关闭时,表示数字1;当同时关闭A、B、C、D、E段的开关时,表示数字0。
控制LED数码管的方法有两种:共阳极与共阴极。
在共阳极数码管中,LED数码管的阳极(正端)是连接在一起的,每个段的LED的阴极(负端)通过控制开关连接到电源。
当特定的开关关闭时,相应的段会接通并点亮。
在共阴极数码管中,LED数码管的阴极(负端)是连接在一起的,每个段的LED的阳极(正端)通过控制开关连接到电源。
当特定的开关关闭时,相应的段会接通并点亮。
共阴极数码管与共阳极数码管相反,当段的控制开关关闭时,相对应的段会断开并熄灭。
控制LED数码管的电路通常通过微控制器或者其他数字逻辑电路来实现。
通过控制每个LED段的开关状态,可以显示不同的数字和字母。
可以使用编程语言编写逻辑来通过I/O引脚控制每个段的开关状态,从而实现对LED数码管的控制。
控制LED数码管需要分清楚数码管的排列方式和信号极性,以确保正确地连接和控制。
通常,数据信号通过串行或并行通信协议传输给数码管,通过特定的协议和指令,可以控制数码管的亮度、显示模式等。
总结起来,LED数码管通过控制每个段的开关状态来实现数字和字母的显示。
它可以通过共阴极或共阳极的方式工作,依靠微控制器或数字逻辑电路来控制每个段的开关状态。
通过合理的组织和控制开关状态,LED数码管可以显示各种数字和字母。

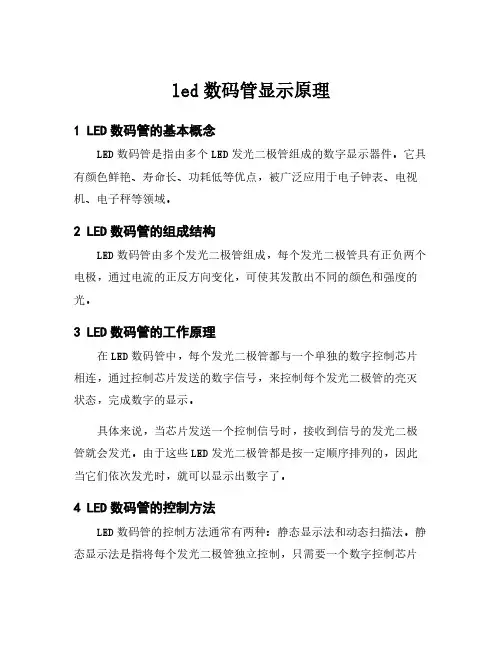

led数码管显示原理
1 LED数码管的基本概念
LED数码管是指由多个LED发光二极管组成的数字显示器件。
它具有颜色鲜艳、寿命长、功耗低等优点,被广泛应用于电子钟表、电视机、电子秤等领域。
2 LED数码管的组成结构
LED数码管由多个发光二极管组成,每个发光二极管具有正负两个电极,通过电流的正反方向变化,可使其发散出不同的颜色和强度的光。
3 LED数码管的工作原理
在LED数码管中,每个发光二极管都与一个单独的数字控制芯片相连,通过控制芯片发送的数字信号,来控制每个发光二极管的亮灭状态,完成数字的显示。
具体来说,当芯片发送一个控制信号时,接收到信号的发光二极管就会发光。
由于这些LED发光二极管都是按一定顺序排列的,因此当它们依次发光时,就可以显示出数字了。
4 LED数码管的控制方法
LED数码管的控制方法通常有两种:静态显示法和动态扫描法。
静态显示法是指将每个发光二极管独立控制,只需要一个数字控制芯片
即可实现。
动态扫描法是指对多个发光二极管进行分组控制,将多个
数字控制芯片连接起来,实现对多组发光二极管的扫描控制。
5 LED数码管的应用
LED数码管的应用非常广泛,可以用于各种数字显示设备,如电子计算器、数码钟表、电子秤等。
此外,还可以用于LED显示屏的组成,以及数字控制等方面。
总之,LED数码管具有优良的性能和广泛的应用前景,将成为数字电子领域的重要组成部分。
LED数码管的结构及工作原理引言概述:LED数码管是一种常见的数字显示装置,广泛应用于电子产品中。
本文将详细介绍LED数码管的结构及工作原理。
一、结构1.1 LED数码管的外观- LED数码管通常呈长方形,由多个数字或字符组成。
- 数码管的尺寸和形状可以根据需要进行定制,常见的有7段和16段数码管。
1.2 数码管的材料- 数码管的主要材料是半导体材料,如砷化镓(GaAs)和砷化铝镓(AlGaAs)。
- 数码管的外壳通常由透明的塑料材料制成,以保护内部的LED芯片。
1.3 数码管的内部结构- 数码管由多个LED芯片组成,每个芯片代表一个数字或字符。
- 数码管的内部还包含导线、电极和控制电路,用于控制LED的亮灭状态。
二、工作原理2.1 共阳极和共阴极- 数码管可以分为共阳极和共阴极两种类型。
- 共阳极数码管的所有LED阳极连接在一起,而共阴极数码管的所有LED阴极连接在一起。
2.2 亮灭控制- 数码管的亮灭状态是通过控制LED芯片的电流来实现的。
- 共阳极数码管通过向相应的LED芯片的阴极施加正电压,使其发光。
- 共阴极数码管通过向相应的LED芯片的阳极施加正电压,使其发光。
2.3 控制电路- 数码管的亮灭状态可以通过外部控制电路来实现。
- 控制电路通常由微控制器或逻辑门电路组成,根据需要发送相应的电信号来控制数码管的亮灭状态。
三、显示原理3.1 数字显示- 数码管可以显示数字0-9,通过控制相应的LED芯片亮灭来实现。
- 数字显示可以通过逐个点亮LED芯片的方式来实现,也可以通过同时点亮多个LED芯片的方式来实现。
3.2 字符显示- 数码管还可以显示一些常见的字符,如A-F、a-f等。
- 字符显示通过控制相应的LED芯片亮灭的组合方式来实现。
3.3 其他显示功能- 除了数字和字符显示,数码管还可以实现其他功能,如小数点显示、符号显示等。
- 这些功能通过控制相应的LED芯片亮灭状态的组合来实现。
四、应用领域4.1 时钟和计时器- 数码管广泛应用于时钟和计时器中,可以直观地显示时间和计时结果。
数码管显示数字的原理
数码管显示数字的原理是利用光电效应来实现的。
数码管内部包含多个发光二极管(LED),每一个发光二极管代表一个数字或一个符号。
当需要显示某个数字时,只需要给对应的发光二极管提供足够的电流,使得它发出光。
发光二极管的工作原理是,当电流通过二极管时,二极管内部的半导体材料产生电子和空穴的复合,产生能量释放。
这种能量释放会引起发光。
不同的半导体材料可以产生不同颜色的光。
在数码管中,一般使用共阳极或共阴极的设计。
共阳极的数码管使用共同的阳极(正极),每个发光二极管的阴极(负极)通过控制电路分别连接到地或电源。
当要显示某个数字时,通过控制电路给特定的发光二极管的阴极提供电源,使得该发光二极管亮起。
其他的发光二极管由于接地,不会亮起。
共阴极的数码管则相反,共同的阴极通过控制电路连接到地或电源,通过给特定的发光二极管的阳极提供电源来控制其亮起。
通过控制发光二极管的亮灭,就可以实现在数码管上显示不同的数字或符号。
LED数码管的结构及工作原理LED数码管是一种常见的数字显示器件,广泛应用于各种电子设备中。
它由多个LED(发光二极管)组成,能够显示数字、字母和简单的符号。
一、LED数码管的结构LED数码管通常由两部分组成:数码管芯片和外壳。
1. 数码管芯片:数码管芯片是整个LED数码管的核心部分,它由多个LED芯片组成。
每个LED芯片都有两个引脚,一个是阳极(Anode)引脚,一个是阴极(Cathode)引脚。
2. 外壳:外壳是保护数码管芯片的外部结构,通常采用透明的塑料材料制成。
外壳上有多个小孔,每个小孔对应一个LED芯片,通过这些小孔可以看到LED芯片的发光。
二、LED数码管的工作原理LED数码管的工作原理基于LED的发光原理和数字电路的控制原理。
1. LED的发光原理:LED是一种半导体器件,当正向电流通过LED芯片时,电子与空穴在PN结附近复合,释放出能量,产生光。
不同的材料和掺杂方式决定了LED发出的光的颜色。
2. 数字电路的控制原理:LED数码管通过数字电路控制LED芯片的发光状态,从而显示出数字、字母和符号。
LED数码管常见的控制方式有两种:共阴极和共阳极。
- 共阴极:在共阴极的数码管中,所有的LED芯片的阴极引脚都连接在一起,而阳极引脚分别连接到控制电路中。
控制电路根据需要,通过控制不同的阳极引脚接通或断开,从而控制相应的LED芯片发光或熄灭。
- 共阳极:在共阳极的数码管中,所有的LED芯片的阳极引脚都连接在一起,而阴极引脚分别连接到控制电路中。
控制电路根据需要,通过控制不同的阴极引脚接通或断开,从而控制相应的LED芯片发光或熄灭。
具体的控制方式取决于LED数码管的设计和应用场景。
控制电路可以采用数字集成电路(如译码器、计数器等)或微控制器来实现。
三、LED数码管的应用LED数码管由于其低功耗、长寿命、亮度高等优点,被广泛应用于各种电子设备中,如:1. 电子钟:LED数码管可以用于显示时间和日期。
LED数码管的结构及工作原理LED数码管是一种常见的显示器件,广泛应用于各种电子设备中。
本文将介绍LED数码管的结构及工作原理。
一、LED数码管的结构1.1 LED芯片:LED数码管的核心部件是LED芯片,通过发光二极管的原理实现数字显示。
1.2 控制芯片:控制LED数码管显示内容的芯片,通常采用驱动芯片或者集成电路。
1.3 外壳:LED数码管外部通常有透明的外壳,用于保护LED芯片并传播光线。
二、LED数码管的工作原理2.1 电压驱动:LED数码管需要一定的电压来工作,一般为2-4V。
2.2 电流控制:LED数码管需要适当的电流来驱动LED芯片发光,过大或者过小的电流都会影响显示效果。
2.3 分段显示:LED数码管可以通过控制芯片实现分段显示不同数字或字母。
三、LED数码管的显示方式3.1 共阳极显示:LED数码管的阳极连接在一起,通过控制对应的阴极来显示数字或字母。
3.2 共阴极显示:LED数码管的阴极连接在一起,通过控制对应的阳极来显示数字或字母。
3.3 动态扫描:LED数码管可以通过动态扫描的方式实现多位数的显示,节省资源。
四、LED数码管的应用领域4.1 电子钟:LED数码管广泛应用于电子钟中,显示时间和日期。
4.2 电子秤:LED数码管可以显示重量和价格等信息。
4.3 电子温度计:LED数码管可以显示温度和湿度等环境参数。
五、LED数码管的优势5.1 高亮度:LED数码管具有高亮度的特点,适合在各种环境下显示。
5.2 节能环保:LED数码管的功耗较低,节能环保。
5.3 寿命长:LED数码管的寿命较长,可以持续工作数万小时。
综上所述,LED数码管作为一种常见的显示器件,具有结构简单、工作稳定、显示效果好等优点,被广泛应用于各种电子设备中。
深入了解LED数码管的结构及工作原理,有助于更好地应用和维护LED数码管。

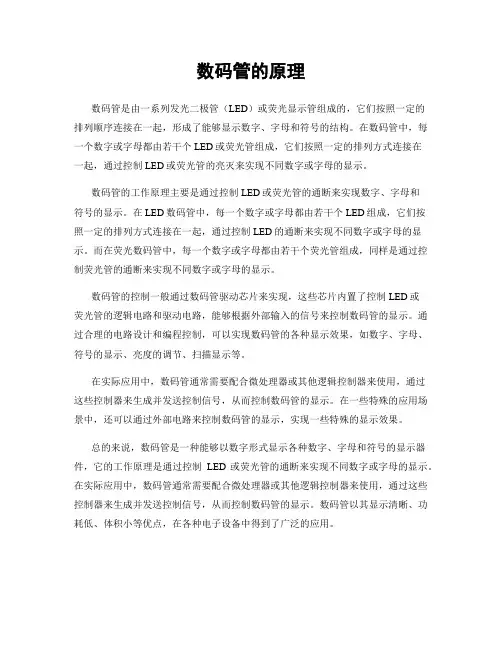

数码管的原理数码管是由一系列发光二极管(LED)或荧光显示管组成的,它们按照一定的排列顺序连接在一起,形成了能够显示数字、字母和符号的结构。
在数码管中,每一个数字或字母都由若干个LED或荧光管组成,它们按照一定的排列方式连接在一起,通过控制LED或荧光管的亮灭来实现不同数字或字母的显示。
数码管的工作原理主要是通过控制LED或荧光管的通断来实现数字、字母和符号的显示。
在LED数码管中,每一个数字或字母都由若干个LED组成,它们按照一定的排列方式连接在一起,通过控制LED的通断来实现不同数字或字母的显示。
而在荧光数码管中,每一个数字或字母都由若干个荧光管组成,同样是通过控制荧光管的通断来实现不同数字或字母的显示。
数码管的控制一般通过数码管驱动芯片来实现,这些芯片内置了控制LED或荧光管的逻辑电路和驱动电路,能够根据外部输入的信号来控制数码管的显示。
通过合理的电路设计和编程控制,可以实现数码管的各种显示效果,如数字、字母、符号的显示、亮度的调节、扫描显示等。
在实际应用中,数码管通常需要配合微处理器或其他逻辑控制器来使用,通过这些控制器来生成并发送控制信号,从而控制数码管的显示。
在一些特殊的应用场景中,还可以通过外部电路来控制数码管的显示,实现一些特殊的显示效果。
总的来说,数码管是一种能够以数字形式显示各种数字、字母和符号的显示器件,它的工作原理是通过控制LED或荧光管的通断来实现不同数字或字母的显示。
在实际应用中,数码管通常需要配合微处理器或其他逻辑控制器来使用,通过这些控制器来生成并发送控制信号,从而控制数码管的显示。
数码管以其显示清晰、功耗低、体积小等优点,在各种电子设备中得到了广泛的应用。
LED数码管结构与工作原理

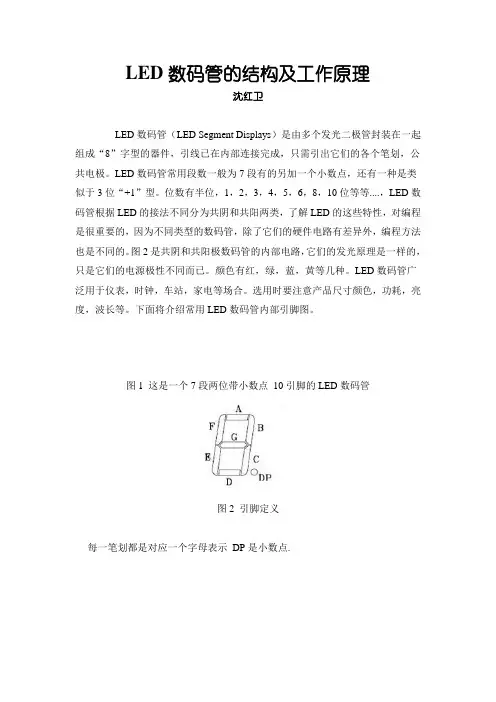

LED数码管的结构与工作原理
LED数码管(LED Segment Displays)是由8个发光二极管构成。
按照一定的图形及排列封转在一起的显示器件。
其中7个LED构成7笔字形,1个LED构成小数点(固有时成为八段数码管)LED数码管有两大类,一类是共阴极接法,另一类是共阳极接法,共阴极就是7段的显示字码共用一个电源的负极,是高电平点亮,共阳极就是7段的显示字码共用一个电源的正极,是低电平点亮。
只要控制其中各段LED的亮灭即可显示相应的数字、字母或符号。
数码管位数有半位,1,2,3,4,5,6,8,10位等等(及数码管的位数),了解LED的这些特性,对编程是很重要的,因为不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。
图2是共阴和共阳极数码管的内部电路,它们的发光原理是一样的,只是它们的电源极性不同而已。
颜色有红,绿,蓝,黄等几种。
LED数码管广泛用于仪表,时钟,车站,家电等场合。
选用时要注意产品尺寸颜色,功耗,亮度,波长等。
图1 这是一个7段两位带小数点 10引脚的LED数码管
图2 引脚定义 2位数码管实物图
图3 引脚示意图
每一笔划都是对应一个字母表示, DP是小数点.
要是数码管显示数字,有两个条件:1、是要在VT端(3/8脚)加正电源;2、要使(a,b,c,d,e,f,g,dp)端接低电平或“0”电平。
这样才能显示的。
共阳极LED数码管的内部结构原理图图4:
图4 共阳极LED数码管的内部结构原理图
共阴极LED数码管的内部结构原理图:
图5 共阴极LED数码管的内部结构原理图
表1.1 显示数字对应的二进制电平信号
LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,因此根据LED数码管的驱动方式的不同,可以分为静态式和动态式两类。
A、静态显示驱动:
静态驱动也称直流驱动。
静态驱动是指每个数码管的每一个段码都由一个单片机的I/O口进行驱动,或者使用如BCD码二-十进位转换器进行驱动。
静态驱动的优点是编程简单,显示亮度高,缺点是占用I/O口多,如驱动5个数码管静态显示则需要5×8,40根I/O口来驱动,要知道一个89S51单片机可用的I/O口才32个呢。
故实际应用时必须增加驱动器进行驱动,增加了硬体电路的复杂性。
B、动态显示驱动:
数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的I/O线控制,当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是那个数码管会显示出字形,取决于单片机对位元选通COM端电路的控制,所以我们只要将需要显示的数码管的选通控制打开,该位就显示出字形,没有选通的数码管就不会亮。
透过分时轮流控制各个LED数码管的COM端,就使各个数码管轮流受控显示,这就是动态驱动。
在轮流显示过程中,每位数码管的点亮时间为1,2ms,由于人的视觉暂留现象及发光二极体的余辉效应,尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示资料,不会有闪烁感,动态显示的效果和静态显示是一样的,能够节省大量的I/O口,而且功耗更低。
动态显示接线图。
