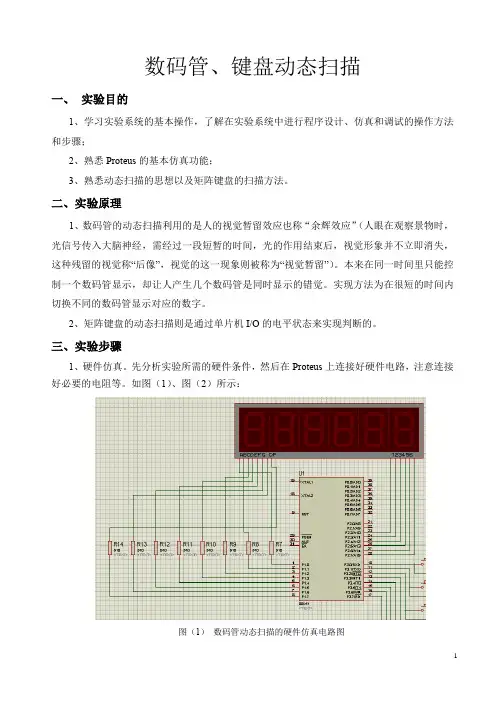

数码管动态扫描原理

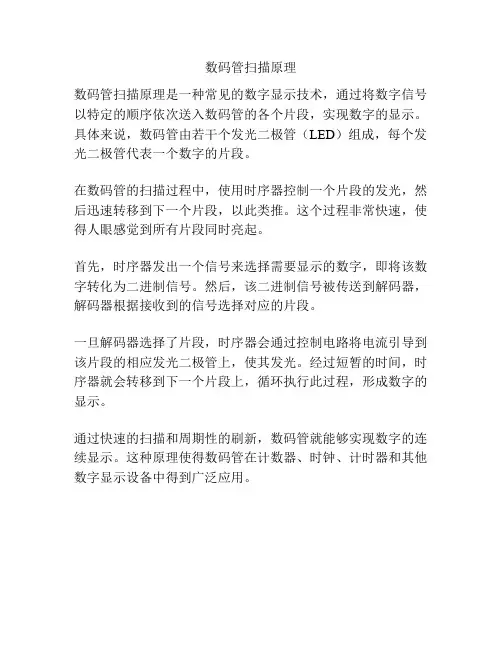

数码管扫描原理
数码管扫描原理是一种常见的数字显示技术，通过将数字信号以特定的顺序依次送入数码管的各个片段，实现数字的显示。

具体来说，数码管由若干个发光二极管（LED）组成，每个发光二极管代表一个数字的片段。

在数码管的扫描过程中，使用时序器控制一个片段的发光，然后迅速转移到下一个片段，以此类推。

这个过程非常快速，使得人眼感觉到所有片段同时亮起。

首先，时序器发出一个信号来选择需要显示的数字，即将该数字转化为二进制信号。

然后，该二进制信号被传送到解码器，解码器根据接收到的信号选择对应的片段。

一旦解码器选择了片段，时序器会通过控制电路将电流引导到该片段的相应发光二极管上，使其发光。

经过短暂的时间，时序器就会转移到下一个片段上，循环执行此过程，形成数字的显示。

通过快速的扫描和周期性的刷新，数码管就能够实现数字的连续显示。

这种原理使得数码管在计数器、时钟、计时器和其他数字显示设备中得到广泛应用。

简述七段数码管动态扫描显示原理
七段数码管动态扫描显示原理是指通过对七段数码管的各段进行逐个刷新，以实现数字、字母和符号等信息的显示。

七段数码管由7个LED灯组成，分别代表数字0~9和字母A~F等，可以通过控制各个LED的亮灭状态来显示不同的字符。

动态扫描显示原理是通过快速地在各个数码管之间切换显示内容，使得人眼无法察觉到切换的过程，从而产生连续的显示效果。

具体实现过程如下：
1. 将需要显示的数字或字符转换为相应的LED点亮状态，通过控制各个数码管的引脚来实现。

2. 通过控制锁存器的输入使得数据在锁存器中存储。

3. 通过控制锁存器的输出使得数据从锁存器输出到数码管的控制引脚上。

4. 通过控制位选锁存器的输出，选择显示的数码管。

5. 通过控制位选锁存器的使能引脚，控制数码管的亮灭状态。

6. 循环执行上述步骤，不断刷新各个数码管的显示内容，使得整个显示效果连续而流畅。

7. 根据需要的显示速度和亮度，可以调整刷新频率和亮灭时间的设置。

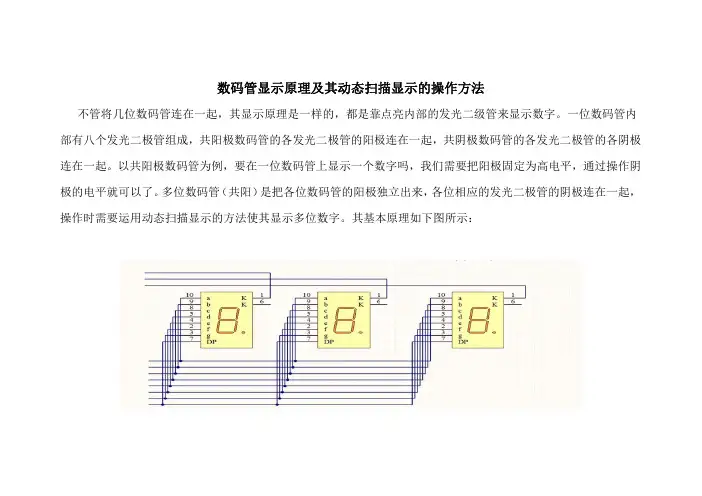

通过这种动态扫描的方式，只需要控制一部分引脚，就能够实现多
个七段数码管的显示，从而减少了所需的引脚数量和控制复杂度，提高了显示的效率和可靠性。

字形代码，用来控制显示的字形，称为段码；另一组是位输出口输出的控制信号，用来选择第几位数码管工作，称为位码。

由于各位数码管的段线并联，段码的输出对各位数码管来说都是相同的。

因此，在同一时刻如果各位数码管的位选线都处于选通状态的话，8位数码管将显示相同的字符。

若要各位数码管能够显示出与本位相应的字符，就必须采用扫描显示方式。

即在某一时刻，只让某一位的位选线处于导通状态，而其它各位的位选线处于关闭状态。

同时，段线上输出相应位要显示字符的字型码。

这样在同一时刻，只有选通的那一位显示出字符，而其它各位则是熄灭的，如此循环下去，就可以使各位数码管显示出将要显示的字符。

虽然这些字符是在不同时刻出现的，而且同一时刻，只有一位显示，其它各位熄灭，但由于数码管具有余辉特性和人眼有视觉暂留现象，只要每位数码管显示间隔足够短，给人眼的视觉印象就会是连续稳定地显示。

数码管不同位显示的时间间隔可以通过调整延时程序的延时长短来完成。

数码管显示的时间间隔也能够确定数码管显示时的亮度，若显示的时间间隔长，显示时数码管的亮度将亮些，若显示的时间间隔短，显示时数码管的亮度将暗些。

若显示的时间间隔过长的话，数码管显示时将产生闪烁现象。

所以，在调整显示的时间间隔时，即要考虑到显示时数码管的亮字型 dp g f e d c b a 段码0 1 1 0 0 0 0 0 0 0C0H1 1 1 1 1 1 0 0 1 0F9H2 1 0 1 0 0 1 0 0 0A4H3 1 0 1 1 0 0 0 0 0B0H4 1 0 0 1 1 0 0 1 99H5 1 0 0 1 0 0 1 0 92H6 1 0 0 0 0 0 1 0 82H7 1 1 1 1 1 0 0 0 0F8H8 1 0 0 0 0 0 0 0 80H9 1 0 0 1 0 0 0 0 90Ha 1 0 0 0 1 0 0 0 88Hb 1 0 0 0 0 0 1 1 83Hc 1 1 0 0 0 1 1 0 0C6Hd 1 0 1 0 0 0 0 1 0A1HE 1 0 0 0 0 1 1 0 86Hf 1 0 0 0 1 1 1 0 8EH举例：如果你想让图1最右边的数码管显示“0”的话，首先将段码“0C0H”送达P0口，然后将P2.7清为低电平。

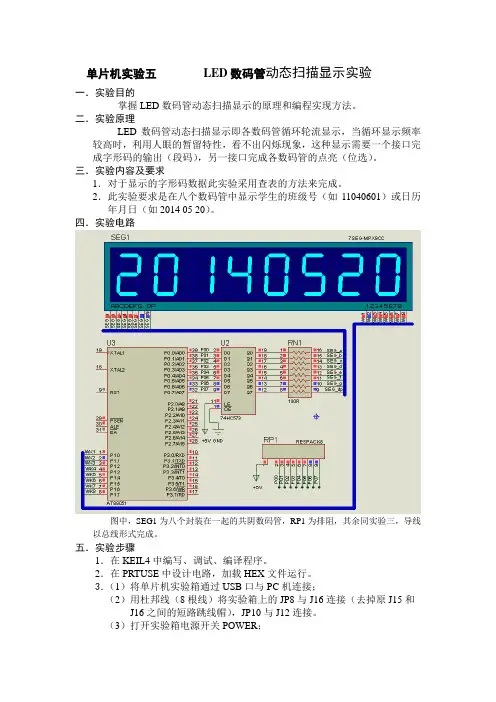

单片机实验五LED数码管动态扫描显示实验一．实验目的掌握LED数码管动态扫描显示的原理和编程实现方法。

二．实验原理LED数码管动态扫描显示即各数码管循环轮流显示，当循环显示频率较高时，利用人眼的暂留特性，看不出闪烁现象，这种显示需要一个接口完成字形码的输出（段码），另一接口完成各数码管的点亮（位选）。

三．实验内容及要求1．对于显示的字形码数据此实验采用查表的方法来完成。

2．此实验要求是在八个数码管中显示学生的班级号（如11040601）或日历年月日（如2014 05 20）。

四．实验电路图中，SEG1为八个封装在一起的共阴数码管，RP1为排阻，其余同实验三，导线以总线形式完成。

五．实验步骤1．在KEIL4中编写、调试、编译程序。

2．在PRTUSE中设计电路，加载HEX文件运行。

3．（1）将单片机实验箱通过USB口与PC机连接；（2）用杜邦线（8根线）将实验箱上的JP8与J16连接（去掉原J15和J16之间的短路跳线帽），JP10与J12连接。

（3）打开实验箱电源开关POWER；（4）打开STC自动下载器，将步骤1中创建的*.HEX文件下载到单片机，完成后观测LED数码管显示内容。

六．实验参考程序（请同学自己编写实验程序）七．思考题1．某同学在实验时数码管闪烁，可能的原因是什么？2．为节省I/O口，可采用7段译码器（比如CD4511，74LS 等）和3-8译码器74LS138，如何连接电路并编程。

LDE数码管动态试验ORG 0000HAJMP MAINORG 0100HMAIN: SP,#60HMOV 30H,#02HMOV 31H,#00HMOV 32H,#01HMOV 33H,#04HMOV 34H,#00HMOV 35H,#05HMOV 36H,#02HMOV 37H,#00HSTART:MOV R0,#30HMOV R3,#0FEHNEXT: MOV P1,#0FFHMOV A,@R0MOV DPTR,#TABMOVC A,@A+DPTRMOV P0,AMOV P1,R3LCALL DLY2MSINC R0JNB P1.7,STRATMOV A,R3RL AMOV R3,AAJMP NEXTDLY2MS:MOV R6,#2DL2: MOV R7,#250DL1:NOPNOPDJNZ R7,DL1DJNZ R6,DL2RETTAB:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH END。

“八位数码管动态扫描”案例原理与测试说明
1程序设计目标及程序运行效果说明
本程序是动态扫描所有的数码管，从左到右8个数码管分别显示1、2、3、4、5、6、7、8。

2程序相关电路及工作原理说明
2.1 LED数码管电路
2.2 LED数码管引脚定义
2.3 工作原理
P0口的8位输出分别控制1个LED数码管的7段和一个小数点；而P2.3经反相器U4C控制74HC138的使能信号E3，结合P2.0、P2.1、P2.2这3个位选控制信号确定8个LED数码管中的哪个被点亮；电阻R15～R22为限流电阻。

当段选为高、使能信号有效时，对应的LED管将会发光。

通过以一定频率扫描位选信号，修改段选信号进行数码管点亮一段时间，从而给人视觉上几个数码管几乎同
时显示的效果。

3测试方法
（1）用STC ISP默认设置，打开工程中的HEX并下载
（2）下载后观察现象为：从左到右8个数码管分别显示1、2、3、4、5、6、7、8。

（3）本案例无需辅助操作。

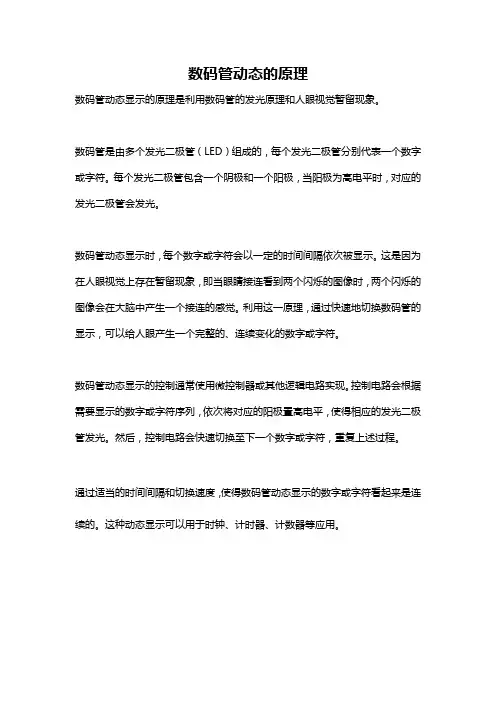

数码管动态的原理
数码管动态显示的原理是利用数码管的发光原理和人眼视觉暂留现象。

数码管是由多个发光二极管（LED）组成的，每个发光二极管分别代表一个数字或字符。

每个发光二极管包含一个阴极和一个阳极，当阳极为高电平时，对应的发光二极管会发光。

数码管动态显示时，每个数字或字符会以一定的时间间隔依次被显示。

这是因为在人眼视觉上存在暂留现象，即当眼睛接连看到两个闪烁的图像时，两个闪烁的图像会在大脑中产生一个接连的感觉。

利用这一原理，通过快速地切换数码管的显示，可以给人眼产生一个完整的、连续变化的数字或字符。

数码管动态显示的控制通常使用微控制器或其他逻辑电路实现。

控制电路会根据需要显示的数字或字符序列，依次将对应的阳极置高电平，使得相应的发光二极管发光。

然后，控制电路会快速切换至下一个数字或字符，重复上述过程。

通过适当的时间间隔和切换速度，使得数码管动态显示的数字或字符看起来是连续的。

这种动态显示可以用于时钟、计时器、计数器等应用。

简述数码管动态显示的工作原理及特点研究了这么久数码管动态显示的工作原理及特点，总算发现了一些门道。

先说说这工作原理吧。

你看啊，数码管动态显示呢，就是让多个数码管逐个快速闪亮，但是速度特别快，咱们的眼睛就感觉它们是同时亮着的。

比如说，就好像有一排小灯，其实每次只亮一个，但是飞快地轮流点亮，咱们看起来就觉得这一排小灯都一直亮着呢。

这是为啥呢？其实就是利用了咱眼睛的视觉暂留特性。

就像看电影，电影其实是一张张照片快速播放，咱们眼睛就觉得画面是连续的，数码管动态显示也是这个道理。

它的原理还有一个关键就是利用了扫描的方式，就像扫地一样，从第一个数码管开始，然后快速地扫到下一个，再下一个，这样轮着来。

那它的特点呢？首先就是节省硬件资源。

你想啊，如果不用动态显示，每个数码管都单独弄线路来控制亮灭那些的，那得多复杂，要好多好多线啊。

打个比方，就像你有好多个玩具娃娃，每个娃娃都要单独弄一套衣服，那得费多少布料。

但是用动态显示，就像几个娃娃穿同一套衣服，轮流穿，只需要一套就行了，这就节省了很多资源。

再一个特点呢，它显示的效果其实还挺好的，虽然是这种快速轮流闪亮的方式，但看起来就跟同时亮着差不多。

不过呢，这里头也有我不太理解的地方。

比如说这个速度到底怎样才是最合适的呢？要是太快了，会不会对数码管本身有啥不好的影响啊？我之前还以为只要能让眼睛看着是同时亮就可以了，但是后来发现可能没那么简单。

这个速度可能还得根据数码管的类型啊，使用的环境啊，甚至是电源供应的稳定性啥的来调整呢。

我还发现啊，数码管动态显示还有个特点就是编写程序的时候稍微有点复杂。

跟静态显示比起来，就像一个是走直路，一个是走弯路。

因为你得把那个扫描顺序啊，每个数码管显示的时间间隔啊这些东西都得安排好，要是安排不好，显示就可能出错。

就像穿珠子似的，珠子的顺序要是穿错了，那最后的项链就不好看了，甚至做不出来是个项链了。

不过呢，复杂归复杂，掌握了其中的窍门，也就能运用自如了。

io控制数码管动态扫描实验总结
一、实验介绍
本实验是基于单片机的IO控制数码管动态扫描，通过编程控制数码管显示数字和字符等信息，提高学生对单片机IO口编程和数码管的理解。

二、实验原理
1. 数码管原理：数码管是一种半导体发光元件，可将电信号转换成数
字或字符等信息进行显示。

常见的数码管有共阴极和共阳极两种类型。

2. 动态扫描原理：动态扫描是指在一定时间内，依次对不同位置的数
码管进行刷新显示。

通过快速地交替控制多个数码管，让人眼看到的
效果就像所有数码管同时亮起来一样。

3. IO口控制原理：单片机的IO口可以通过编程来控制外设的工作状态。

在本实验中，通过编写程序来控制单片机输出高低电平信号，从
而控制数码管的显示。

三、实验步骤
1. 硬件连接：将单片机与4位共阳极数码管进行连接，并接上电源。

2. 编写程序：根据实验要求编写程序，并上传到单片机中。

3. 调试程序：使用示波器或万用表等工具检测输出信号是否正确，并
观察数码管的显示效果。

4. 完善程序：根据实验要求进行程序优化和完善。

四、实验结果
经过调试和优化，实验结果良好。

数码管能够正确地显示数字和字符
等信息，并且刷新速度较快，显示效果流畅。

五、实验总结
本实验通过控制单片机的IO口来控制数码管的动态扫描显示，提高了学生对单片机编程和数码管原理的理解。

同时，也锻炼了学生的编程
能力和调试能力。

在以后的学习中，应该继续深入探究单片机的应用，并不断完善自己的编程技能。

数码管动态显示的原理
数码管动态显示的原理是通过不断改变显示的数字或字符，使得各个数码管依次显示不同的内容，从而实现动态显示的效果。

数码管是一种由多个发光二极管（LED）组成的显示器件，常用的有7段数码管和8段数码管。

每个数码管都由7或8个小灯泡组成，分别代表显示的数字或字符的不同段位。

通过控制这些小灯泡的亮灭来实现不同的显示效果。

动态显示常用的方法是采用扫描技术。

具体步骤如下：
1. 将要显示的数字或字符进行数字转换，得到对应的码值。

2. 将码值按照数位顺序分割成各个段位的码值。

3. 按照顺序控制每个数码管的对应段位小灯泡的亮灭，使其显示对应的数字或字符。

4. 开启当前数码管，使其对应的段位小灯泡亮起。

5. 等待一段时间（通常是几毫秒）后，关闭当前数码管，熄灭对应的段位小灯泡。

6. 切换到下一个数码管，重复步骤4和5，直到所有数码管都显示完毕。

7. 不断重复以上步骤，使得数码管能够连续显示各个数字或字符。

通过不停地切换数码管显示的内容，人眼会感知到数码管在不断变化的效果，从而实现了动态显示的效果。

这种扫描技术在人眼的视觉暂留效应下，给人一种连
续、流畅的显示体验。

数码管动态显示原理数码管是一种常见的显示装置，广泛应用于各种计数、计时、测量等领域。

它通过控制LED的亮灭来显示数字、字母和符号等信息。

数码管的动态显示原理是指通过快速切换不同的LED灯，使得人眼产生视觉残留，从而实现数字的显示。

本文将从数码管的基本结构、工作原理和动态显示过程等方面进行介绍。

首先，我们来看一下数码管的基本结构。

数码管通常由七段共阴或共阳LED 组成，每一段LED可以显示数字0-9和一些字母以及特殊符号。

数码管的结构简单，但可以实现多种显示效果，因此被广泛应用于各种场合。

其次，数码管的工作原理是通过控制每一段LED的亮灭来显示相应的数字或字符。

在共阴数码管中，当某一段LED接通时，该段LED对应的数字或字符显示出来；而在共阳数码管中，当某一段LED断开时，该段LED对应的数字或字符显示出来。

通过对不同的LED进行控制，可以实现不同数字、字母和符号的显示。

接下来，我们来介绍数码管的动态显示过程。

数码管的动态显示是通过快速切换不同的LED来实现的。

以共阴数码管为例，当要显示一个多位数时，每一段LED都会以一定的频率进行亮灭，由于人眼的视觉残留效应，使得多个LED的亮灭在视觉上形成了一个完整的数字显示。

这种动态显示方式不仅可以减少LED的使用数量，还可以减小功耗，提高显示效果。

在实际应用中，数码管的动态显示原理可以通过微处理器或者专门的驱动芯片来实现。

通过控制驱动芯片的工作方式和频率，可以实现不同的动态显示效果，如数码管的扫描显示、闪烁显示等。

这种动态显示方式不仅可以提高显示效果，还可以减小功耗，延长数码管的使用寿命。

总结一下，数码管的动态显示原理是通过快速切换不同的LED来实现数字、字母和符号的显示。

它的工作原理简单、可靠，而且可以通过微处理器或者专门的驱动芯片来实现各种动态显示效果。

数码管作为一种常见的显示装置，将继续在各种计数、计时、测量等领域发挥重要作用。

8位数码管动态扫描实验(1) 实验目的：学习计数器器的设计、分析和测试方法。

学习硬件扫描显示电路的设计方法。

(2) 实验原理：如图1所示的是8位数码扫描显示电路，其中每个数码管的8个段：h、g、f、e、d、c、b、a（h是小数点）都分别连在一起，8个数码管分别由8个选通信号k1、k2、…k8来选择。

被选通的数码管显示数据，其余关闭。

如在某一时刻，k3为高电平，其余选通信号为低电平，这时仅k3对应的数码管显示来自段信号端的数据，而其它7个数码管呈现关闭状态。

根据这种电路状况，如果希望在8个数码管显示希望的数据，就必须使得8个选通信号k1、k2、…k8分别被单独选通，并在此同时，在段信号输入口加上希望在该对应数码管上显示的数据，于是随着选通信号的扫变，就能实现扫描显示的目的。

图1数码管动态扫描原理图(3)实验内容1：如图2所示，为数码管动态扫描电路结构图，用VHDL语言描述一个数码管动态扫描显示电路，在数码管上显示 1 2 3 4 5 6 7 8，在QuartusⅡ上进行编译、综合、适配、仿真，给出其所有信号的时序仿真波形，下载至试验箱，观看结果。

电路模式不限，引脚图参考附录图12。

将试验箱左下方的拨码开关全部向上拨，时钟CLK可选择clock0，通过跳线选择16384Hz信号。

图2 数码管动态扫描电路结构图(4)实验内容2：以下为数字钟的VHDL程序，输入时钟12MHZ，输出为秒低位、秒高位、分低位、分高位、时低位、时高位。

结合实验内容一的程序，把上述的秒低位、秒高位、分低位、分高位、时低位、时高位在数码管1 2 4 5 7 8上显示出来。

--数字钟Library IEEE;Use IEEE.std_logic_1164.all;Use ieee.std_logic_unsigned.all;Use IEEE.std_logic_arith.all;Entity clock isPort( clk: in std_logic;secL: out std_logic_vector(3 downto 0);secH: out std_logic_vector(3 downto 0);minL: out std_logic_vector(3 downto 0);minH: out std_logic_vector(3 downto 0);houL: out std_logic_vector(3 downto 0);houH: out std_logic_vector(3 downto 0));end clock;architecture arch of clock issignal clk_1s : std_logic;signal count : integer range 0 to 11999999;signal counter :std_logic_vector(2 downto 0);signal datain :std_logic_vector(31 downto 0);signal dataout: std_logic_vector(3 downto 0);signal tsecL,tsecH,tminL,tminH,thouL,thouH: std_logic_vector(3 downto 0); beginprocess (clk) --分频器，产生秒脉冲beginif clk'event and clk='1' thenif count=count'high then count<=0;else count<=count+1;end if;end if;end process;process (clk)beginif clk'event and clk='1' thenif count>=count'high/2 then clk_1s<='1';else clk_1s<='0';end if;end if;end process;process (clk_1s) --计时器beginif clk_1s'event and clk_1s='1' thenif tsecL = "1001" thentsecL <= "0000";if tsecH = "0101" thentsecH <= "0000";if tminL = "1001" thentminL <= "0000";if tminH = "0101" thentminH <= "0000";if thouH = "0010" and thouL = "0011" thenthouH <= "0000";thouL <= "0000";elsif thouL = "1001" thenthouL <= "0000";thouH <= thouH + 1;else thouL <= thouL + 1;end if;else tminH <= tminH + 1;end if;else tminL <= tminL + 1;end if;else tsecH <= tsecH + 1;end if;else tsecL<=tsecL+1;end if;end if;end process;secL <= tsecL;secH <= tsecH;minL <= tminL;minH <= tminH;houL <= thouL;houH <= thouH;end arch;。

第1篇一、实验背景随着科技的不断发展，数码管在电子设备中的应用越来越广泛。

动态扫描数码管作为一种高效、实用的显示方式，在电子设备中扮演着重要角色。

本实验旨在通过设计并实现动态扫描数码管电路，深入了解动态扫描原理，掌握动态扫描数码管的设计与实现方法。

二、实验目的1. 理解动态扫描数码管的工作原理。

2. 掌握动态扫描数码管电路的设计方法。

3. 学会使用Verilog HDL进行层次化设计电路。

4. 通过仿真验证动态扫描数码管电路的正确性。

三、实验内容1. 动态扫描数码管原理介绍动态扫描数码管由多个七段数码管组成，通过位选线和段选线分别控制数码管的位和段。

动态扫描数码管显示时，先选中某个数码管，然后显示该数码管的段码，随后快速切换到下一个数码管，重复此过程，使多个数码管轮流显示，从而实现多位数码管的显示。

2. 动态扫描数码管电路设计本实验采用Verilog HDL进行动态扫描数码管电路的设计。

主要设计内容包括：（1）位选信号生成模块：生成动态扫描数码管的位选信号，控制数码管的显示顺序。

（2）段选信号生成模块：生成动态扫描数码管的段选信号，控制数码管的显示内容。

（3）七段数码管驱动模块：将段选信号和位选信号转换为数码管的段码，驱动数码管显示。

3. 动态扫描数码管电路仿真使用Verilog HDL进行动态扫描数码管电路的仿真，验证电路的正确性。

主要仿真内容包括：（1）位选信号和段选信号的波形分析。

（2）数码管显示内容的波形分析。

（3）动态扫描数码管电路的整体性能分析。

四、实验结果与分析1. 仿真结果分析通过仿真实验，验证了动态扫描数码管电路的正确性。

位选信号和段选信号波形正常，数码管显示内容正确，动态扫描数码管电路整体性能良好。

2. 实验结果分析（1）动态扫描数码管电路设计过程中，位选信号和段选信号生成模块是关键部分。

位选信号需要满足轮流显示的要求，段选信号需要满足数码管显示内容的要求。

（2）动态扫描数码管电路在实现多位数码管显示时，可以有效减少引脚数量，降低硬件成本。

数码管动态显示和静态显示的原理
数码管动态显示和静态显示都使用LED数码管作为显示器件。

不同之处在于，动态显示是通过周期性地刷新数码管来实现显示效果，而静态显示则是通过直接将数码管接通电源来实现显示效果。

具体原理如下：
动态显示：在动态显示中，每个数码管都有一个独立的控制信号，也就是所谓的扫描信号。

控制信号的频率通常在几十赫兹到几千赫兹之间，可以忽略不计的频率，因为人眼无法分辨过于频繁的变化。

每次扫描信号到来时，只有一个数码管会被点亮，显示当前需要呈现的数字。

为了实现连续的数字显示，控制信号在所有数码管之间轮流切换，切换速度快到人眼无法察觉。

这就像是在快速地切换电影幻灯片，使得不同的图片连续呈现在眼前的感觉。

这种方法的好处是可以极大地减少需要的控制信号线的数量，实现简单而经济的数字显示。

静态显示：与动态显示相比，静态显示不需要扫描信号，也就不需要周期性地刷新数码管。

数字显示的实现过程更加简单直接，只需要将数字和相应的管脚连接即可。

尽管静态显示需要更多的针脚，但是它的显示效果更加稳定和清晰。

同时，它可以承载更多的信息，并且在视觉效果上更加炫酷。

总之，无论是使用动态显示还是静态显示，都在数码管的控制信号和显示电路之间建立了一条有用的桥梁，使得我们可以方便地将数字信息呈现给用户。
